體積全像技術用於資訊儲存及三維立體顯示之研究

行政院國家科學委員會專題研究計畫 成果報告

體積全像技術用於資訊儲存及三維立體顯示之研究

研究成果報告(精簡版)

計 畫 類 別 ： 個別型 計 畫 編 號 ： NSC 100-2112-M-009-005- 執 行 期 間 ： 100 年 08 月 01 日至 101 年 07 月 31 日 執 行 單 位 ： 國立交通大學電子物理學系（所） 計 畫 主 持 人 ： 林烜輝 共 同 主 持 人 ： 許根玉 計畫參與人員： 博士班研究生-兼任助理人員：林俊華 報 告 附 件 ： 出席國際會議研究心得報告及發表論文 公 開 資 訊 ： 本計畫可公開查詢

中 華 民 國 101 年 11 月 02 日

中 文 摘 要 ： 本計畫旨在探索『體積全像技術用於資訊儲存及三維立體顯 示之研究』，內容包括兩大項目：(1). 研製低收縮高分子體 積全像材料，進行新穎的全像紀錄機制與特性研究，並進行 資訊儲存應用研發。(2). 研究全像 3D 顯示器技術，著重於 基礎的理論與光學系統設計，顯示器件與光源元件之探討。 在低收縮高分子體積全像材料方面，將承續實驗室研發之 PQ/PMMA 高分子體積全像材料的經驗及技術，首先完善兩階 段熱聚合製程的技術，發展高光學品質的塊材製程，其次， 著重於兩種新穎的全像記錄方式研究：偏極化全像與雙波長 全像。我們將以實驗進行光化學分析，研究其記錄的物理機 制，提供全像紀錄理論模型建立之基礎，且同時建立各式量 測系統進行相關光學實驗分析，量測全像記錄特性，配合相 關記錄機制理論模擬比較，建立材料參數提供規範制定與取 捨，探索及設計其在光學資訊處理的相關應用。 在全像 3D 顯示器技術方面，將以實驗室建立體積全像技術出 發，進行應用液晶平面顯示器元件，展示真實立體影像的前 瞻性研究。首先，研製大尺寸面積之光感高分子紀錄底片， 進行全像光學紀錄與重建實驗，藉以研究全像顯示器所需各 項基本特性，同時研究各類型液晶顯示面板的相位及振幅調 制特性，嚐試顯示實物全像所需各項特性；其次，進行空間 同調重建光源的研究，並以體積全像設計製作，以及研究電 腦產生全像技術，設計產生 3D 實物全像片，並加入顯示器參 數與波前取樣等因素，模擬其對重建影像品質之影響；最後 結合這些概念，以實驗展示單色的全像 3D 顯示器。 綜合理論與實驗之執行，吾人預期可以得到許多關鍵性成 果，作為後續整合發展全像資訊儲存處理以及全像 3D 影像顯 示系統的重要基礎。 中文關鍵詞： 體積全像光學、全像高分子記錄材料、光資訊儲存、全像三 維立體顯示

英 文 摘 要 ： We propose to launch a long term theoretical and experimental investigation on the possibility of using volume holographic technology for information storage and display of 3D holographic images.

For information storage, based on current research results of developing the PQ/PMMA photopolymer, we will study the key issue for two-step

thermo-polymerization technique, and propose a system metric for fabricating bulk sample with good optical

quality. Using these materials, novel holographic recordings including polarization hologram and

two-color holographic recording will be explored. The physical mechanism of these novel holographic recordings in our photopolymer materials will be studied and experimentally characterization of recording properties will be performed. The results provide the guidelines for designing and optimizing materials. In addition, according to holographic recording properties of the materials, we will explore their applications on optical information storage and processing.

For display of 3D holographic images, three key enabling technologies will be studied, including concept development and theoretical analysis of novel holographic display system, modulation of display pixel and a spatially coherent lighting. Therefore, in the proposed program, we will first use the developed low-shrinkage photopolymer to record and reconstruct holographic 3D images in order to collect the knowledge and carry out concept design of novel holographic display system. We then focus both theoretical and experimental investigation on the possibility of displaying holographic images using liquid crystal display panels. Specifically, the tasks include (a). modulation and driving properties of the liquid crystal display panels； (b). volume holographic flat spatial coherent backlight； (c). information content for novel design generated by IFTA computer generated holographic method plus wavefront sampling. In the long term investigation, the results of these research tasks can be integrated into a display system of 3D holographic images.

英文關鍵詞： Volume holographic optics, Doped photopolymer materials, Optical information storage and processing, Holographic 3D Displays.

行政院國家科學委員會補助專題研究計畫

■成果報告

□期中進度報告

體積全像技術用於資訊儲存及三維立體顯示之研究

Investigations on holographic information storage and

three-dimension display

計畫類別：■個別型計畫

□整合型計畫

計畫編號：

NSC 100-2112-M-009 -005

執行期間：100 年 08 月 01 日至 101 年 7 月 31 日

執行機構及系所：國立交通大學電子物理系

計畫主持人：

林烜輝

國立交通大學電子物理系

共同主持人：

許根玉

國立交通大學光電工程研究所

計畫參與人員：

林俊華(博士生)

國立交通大學光電工程研究所

陳柏霖(博士生)

國立交通大學光電工程研究所

成果報告類型(依經費核定清單規定繳交)：□精簡報告

■完整報告

本計畫除繳交成果報告外，另須繳交以下出國心得報告：

□赴國外出差或研習心得報告

□赴大陸地區出差或研習心得報告

■出席國際學術會議心得報告

□國際合作研究計畫國外研究報告

處理方式：

除列管計畫及下列情形者外，得立即公開查詢

□涉及專利或其他智慧財產權，□一年□二年後可公開查詢

中

華

民

國

101 年 10 月 30 日

一、中英文摘要 本計畫旨在探索『體積全像技術用於資訊儲存及三維立體顯示之研究』，內容包括兩大項目：(1). 研 製低收縮高分子體積全像材料，進行新穎的全像紀錄機制與特性研究，並進行資訊儲存應用研發。(2). 研究全像3D 顯示器技術，著重於基礎的理論與光學系統設計，顯示器件與光源元件之探討。 在低收縮高分子體積全像材料方面，將承續實驗室研發之PQ/PMMA 高分子體積全像材料的經驗及 技術，首先完善兩階段熱聚合製程的技術，發展高光學品質的塊材製程，其次，著重於兩種新穎的全 像記錄方式研究：偏極化全像與雙波長全像。我們將以實驗進行光化學分析，研究其記錄的物理機制， 提供全像紀錄理論模型建立之基礎，且同時建立各式量測系統進行相關光學實驗分析，量測全像記錄 特性，配合相關記錄機制理論模擬比較，建立材料參數提供規範制定與取捨，探索及設計其在光學資 訊處理的相關應用。 在全像 3D 顯示器技術方面，將以實驗室建立體積全像技術出發，進行應用液晶平面顯示器元件， 展示真實立體影像的前瞻性研究。首先，研製大尺寸面積之光感高分子紀錄底片，進行全像光學紀錄 與重建實驗，藉以研究全像顯示器所需各項基本特性，同時研究各類型液晶顯示面板的相位及振幅調 制特性，嚐試顯示實物全像所需各項特性；其次，進行空間同調重建光源的研究，並以體積全像設計 製作，以及研究電腦產生全像技術，設計產生3D 實物全像片，並加入顯示器參數與波前取樣等因素， 模擬其對重建影像品質之影響；最後結合這些概念，以實驗展示單色的全像3D 顯示器。 綜合理論與實驗之執行，吾人預期可以得到許多關鍵性成果，作為後續整合發展全像資訊儲存處理 以及全像3D 影像顯示系統的重要基礎。 關鍵詞：體積全像光學、全像高分子記錄材料、光資訊儲存、全像三維立體顯示。 Abstract

We propose to launch a long term theoretical and experimental investigation on the possibility of using volume holographic technology for information storage and display of 3D holographic images.

For information storage, based on current research results of developing the PQ/PMMA photopolymer, we will study the key issue for two-step thermo-polymerization technique, and propose a system metric for fabricating bulk sample with good optical quality. Using these materials, novel holographic recordings including polarization hologram and two-color holographic recording will be explored. The physical mechanism of these novel holographic recordings in our photopolymer materials will be studied and experimentally characterization of recording properties will be performed. The results provide the guidelines for designing and optimizing materials. In addition, according to holographic recording properties of the materials, we will explore their applications on optical information storage and processing.

For display of 3D holographic images, three key enabling technologies will be studied, including concept development and theoretical analysis of novel holographic display system, modulation of display pixel and a spatially coherent lighting. Therefore, in the proposed program, we will first use the developed low-shrinkage photopolymer to record and reconstruct holographic 3D images in order to collect the knowledge and carry out concept design of novel holographic display system. We then focus both theoretical and experimental investigation on the possibility of displaying holographic images using liquid crystal display panels. Specifically, the tasks include (a). modulation and driving properties of the liquid crystal display panels; (b). volume holographic flat spatial coherent backlight; (c). information content for novel design generated by IFTA computer generated holographic method plus wavefront sampling. In the long term investigation, the results of these research tasks can be integrated into a display system of 3D holographic images.

In summary, this research will perform an intensive study on novel applications of volume holographic technique. The developed materials and recording technique are expected to be a new invention, and the study will also possibly lead to exploring new physical mechanisms of holographic recording in photopolymer material. The developed display system of 3D holographic images will also be leading technology that can display real 3D images without having to wear a pair of special eyeglasses.

Keywords：Volume holographic optics, Doped photopolymer materials, Optical information storage and

二、報告內容 2.1 緣起與目的 體積全像技術具有高密度、高速度平行存取資訊的能力，是極具應用價值的前瞻性科技。長期以 來交通大學光電工程研究所/電子物理系即整合了一個光資訊研究團隊，目標在整合不同的技術領域(例 如：光折變全像術、微光機電系統、以及高分子材料研製)，發展出一個共同的技術平台，並在此平台 上進行一系列新的科研題材，特別是需要大量資料的處理之技術，高密度連線之應用，或快速平行圖 像辨識，甚至推展至以光子做為媒介光學電腦計算研發。經過最近數年來的研究，我們瞭解到這些研 究關鍵性瓶頸在於良好的全像記錄材料。若沒有高靈敏度、高解析度及高穩定度之記錄材料，則不可 製作高品質的全像資訊記憶及處理器，實有必要對儲存材料進行基礎性之探討。若考慮一次寫入光資 訊的儲存及處理，全像高分子塊材是目前討論較多且較成熟的材料，因此我們亦選擇此種材料為研究 對象，故這個研究題目包含了兩個方向：第一個方向是光學系統工程的考量，針對我們的光資訊處理 的系統研究，規劃設計材料的參數，這個方面的研究，我們可以延續與交大光電所光計算實驗室密切 合作形成一個研究群體，共同研究全像光學資訊儲存之應用；而第二個方向則為基礎性之材料研究， 也正是本計畫的重點研究特色，目標在發展新型的全像高分子材料，並探討其記錄特性以拓展新穎應 用。我們將持續研究『摻雜式體積全像高分子材料』(doped photopolymer system)，因為，根據我們的 研究成果顯示，在曝光記錄後，這樣的系統可達到幾乎沒有一般高分子材料常見的光致體積收縮變化 效應，所以可製成光資訊系統所需的任意形狀，這對發展高品質、高密度的全像記憶體是一大利器。 而且，利用不同的摻雜元素作記錄與高分子基底作基材，可進一步改善記錄材料各項特性，或建構不 同的記錄機制，發展新穎應用之基礎。 2.3 研究方法 由於這項研究是我們過去數年研究體積全像高分子光學材料的經驗累積，知道唯有由光資訊光學的角 度，來對體積全像高分子塊材進行基礎而系列之探索，才能建立我們從材料製程分析、全像記錄物理 機制的分析、設計材料的參數、材料分析量測到體積全像光資訊之應用等全面性的相關理論與技術， 從而進展到探索新的高分子體積全像技術。因此，經多方考量後，本計劃的研究內容包括兩大項目： (1)研製低收縮高分子體積全像紀錄材料，進行新穎的全像紀錄機制與特性研究，並進行資訊儲存應用 研發。(2)研究全像 3D 顯示器技術，著重於基礎的理論與光學系統設計，顯示器件與光源元件之探討， 以及重建影像之色彩與形狀保真，將架設光學系統，實驗驗證。在研究期間，我們以理論推導、電腦 模擬及光學實驗三個方式交叉進行之。 2.4 結果與討論 各項工作均按規劃的進度執行，首先首先承續過去研究成果，完善實驗室在『各式摻雜式體積全像 高分子材料』的製程，然後，發展材料新穎全像紀錄的機制分析與設計。其次，以低收縮『體積全像 高分子材料』為基礎，研製大尺寸面積之光感高分子紀錄底片，進行材料、光學及全像實驗，藉以研 究全像顯示器所需各項基本特性。計畫進行方法及相關成果討論，說明如下： 1.『摻雜式體積全像高分子材料』之製程條件分析與完善： 我們的研究乃是發展摻雜式體積全像高分子材料，利用其低收縮特性，進行體積全像資訊儲 存及處理的應用，因此，製作高品質的聚合高分子材料就成為其中關鍵。我們已經研發出兩階段 熱聚合的製程步驟，來研製均勻度及品質均接近光學元件等級的材料。然而，沿用至今，製作的 良率仍需靠實驗經驗達成，且樣品的特性會受到影響。故，本計畫的第一項工作，就是要研究製 作此材料的關鍵因素。首先，將兩階段熱聚合的製程步驟，敘述如下：我們將達飽和濃度(~ 0.7 wt. %)的光敏感劑，PQ 粉末與熱起始劑，AIBN 粉末(1 wt. %)添加至 MMA 單體溶液當中，使之均勻 混合。隨後在溫度30oC 的水浴環境下，以超音波將其震盪一小時，待至溶液透明澄清。為了保證 材料的良好光學品質，再以孔徑0.5 微米的過濾阻體阻絕澄清液內之細小雜質。接著在同溫度下利 用磁石攪拌子，將過濾後的液體溶液持續攪拌，讓溶液內發生熱聚合反應而呈黏稠狀。經過此熱 聚合階段，將黏稠溶液倒入墊片厚度為2 釐米的自製玻璃容器中，再置入溫度為 45oC 的烘箱中烘 烤，直到樣品中的單體分子幾乎都因聚合反應而消耗殆盡，液態溶液也轉變成固體塊材。

實際進行實驗時，我們發現兩階段的處理時間長短 將會影響材料，第一階段的時間長短將會影響材料的光 學品質，第二階段的時間長短可能會影響材料的紀錄特 性，如何選擇時間關係，將是材料製成最大的關鍵。在 觀察實驗的過程後，我們發現第一階段單體溶液在攪拌 時，會因為聚合反應的產生造成容易逐漸變黏，因此對 於第一階段攪拌進入第二階段模鑄時間選取，可以靠量 測溶液的黏滯係數來決定。因此，我們架設了一個等溫 水浴的黏滯係數量測裝置(如圖 1 所示)，測量 30 oC 下 攪拌時間與黏滯係數的關係，同時也測量材料因熱聚合 收縮與時間的關係，藉以作為決定時間的參考依據，初 步的實驗結果如圖2 所示。 圖中我們可以看到，當時間大於15 小時時，單體溶液的相對黏滯係數開始急遽上升，這表示熱 聚合反應開始產生大量的傳播及聚合單體分子，這時會產生大量的熱與氣泡，因此只要避開這個時 間點鑄模，換言之，當測量到材料的黏滯係數r大於10 以上，則樣品會有較佳的光學品質。另外， 材料鑄模後的收縮率從圖中也可以看到，幾乎與攪拌時間無關，大約為20%，因此，此數據也告訴 我們在鑄模材料塊材時，需保留20%以上的預留樣品空間，完成後才能得到完整的樣品。根據此法 則我們製作了2 mm 後 5 英吋的碟片，並架設一個干涉儀來觀察樣品的均勻性，結果如圖 3 所示， 只有1~2 條干涉條紋被觀察到，代表此方法製作的樣品平整度可以達到小於波長(633nm)的數量級， 十分驚人。 另外，對於第一階段之攪拌時間與第二階段鑄模時間對材料的全像特性影響，我們也實際進行 一系列的實驗，在30 oC 下改變不同的攪拌時間與在 40oC 下改變不同的烘烤時間製程樣品，而對 材料的影響，我們則利用實驗室在 貴會補助支持建立的體積全像材料測試平台，進行材料動態 範圍(M#)及敏感度(S)的測量評估，結果如圖 4 所示。我們可以看到，攪拌時間的長度對材料的 M# 及 S 影響並不明顯，這表示此階段的製程參數主要是用來決定樣品的光學品質。同時，我們也可 以看到烘烤時間較短，材料有較佳的紀錄特性，但大於 3 天後，材料的特性將保持穩定，這些結 果顯示我們在製程材料時，參數的選取步驟為：首先，以黏滯係數r大於10 以上為指標，選擇攪 拌的時間與溫度，讓我們得到較佳光學品質的樣品，其次，烘烤時間需大於 3 天，製成的材料之 特性才會保持穩定。 圖1 等溫水浴的黏滯係數量測裝置

Hot water bath Suction pump Heater & Controller 30o_C Capillary 圖2 單體溶液熱聚合收縮與黏滯係數， 隨攪拌時間變化的關係圖 0 4 8 12 16 20 24 17.5 18.0 18.5 19.0 19.5 20.0 0 20 40 60 80 100 120

Strirring Time ( ts , Hours )

V o lu m e sh ri n ka g e (% ) R ela tiv e V is co sit y ( r₎ 圖3 干涉儀中樣品的均勻性觀察實驗結 果照片

2. PQ/PMMA 全像高分子進行偏極全像記錄的研究： 其次，我們進行PQ/PMMA 高分子紀錄偏極化全像特性研究。我們發現這個材料有能力感受 入射光的偏極狀態，曝光產生對應偏極狀態的光致雙折射現象，進而可以記錄偏極全像。首先， 我們與本校光電系趙于飛教授合作，以其研究群的即時橢圓儀的技術，進行光致雙折射效應的量 測，原理如下：我們的PQ/PMMA 材料，其摻雜的菲醌染料分子是均勻地分散在非晶相(amorphous) 之高分子基材中，所以未曝光的PQ/PMMA 感光高分子為均向性(isotropic)光學材料。然而，此種 材料經過某種偏振光之曝照處理，會導致光軸的產生，使它轉變為異向性(anisotrpic) 光學材料， 此 現象稱為光致雙折射(photo-induced birefringence)效應，這也是 PQ/PMMA 感光高分子可以記錄偏 振全像的主因。為了探討 材料在曝光過程中的雙折射特性，我們利用光彈調制偏光儀(photoelastic modulated polarimetry)來量測樣品，其實驗架構如圖 5 所示。實驗上，我們使用(a)、(b)兩種不同偏 振 態 的 氬 離 子 雷 射 光(514nm) 當 作 激 發 光 源：(a)線性偏振光，其方位角(azimuth angle) 與材料入射平面夾30 度；(b) 圓偏振光，以 四分之一波片將線偏光轉換成圓偏光。另 外，激發光源光強度為 19mW/cm2，兩者皆 以i=10 度斜向入射於材料中；在曝照過程 中，我們以光強較弱的氦氖雷射(632.8nm)偵 測材料的雙折射效應，此光源的正弦調變相 位是以光彈調制器(photoelastic modulator， PEM)在一對正交偏光片間調制之，最後藉由 分析紅光輸出強度之傅立葉頻譜諧和項，可 圖5 光彈調制偏光儀之實驗架構圖 圖 6 材料在激發光源曝照下，所誘發之光軸角度 、相位延遲Q 和雙折射率n 對時間的響應(圖 中虛線：代表材料開始曝照激發光源) (a)~(c)為線 性偏振光激發的結果；(d)~(f)為圓偏振光激發結果 圖4(a). 材料 M#及 S 隨不同的攪拌時 間變化的關係圖 圖4(a). 材料 M#及 S 隨鑄模烘烤時間 變化的關係圖 2 3 4 5 0 1 2 3 4 5 0.00 0.05 0.10 0.15 0.20 0.25

Baking Time ( tb , Days )

D y n am ic R a n g e ( M # ) S e n si tiv ity (c m 2 /J ) 8 12 16 20 24 0.0 0.5 1.0 1.5 2.0 2.5 0.00 0.05 0.10 0.15 0.20 0.25

Strirring Time ( ts , Hours )

D y n a m ic R a n g e ( M # ) _S e n s iti v ity (c m 2 /J )

計算出材料受光誘發所產生的光軸角度、相位延遲Q 和雙折射率n。結果如下圖 6 所示，可以 看到三者對曝光能量的動態變化情形。 比較(a)、(d)的曲線，可觀察到材料在線偏光的曝照下，其誘發光軸方位角從原本的 45 度變 成接近32 度左右(飽和數值)，這暗示此樣品從均向性介質轉變成異向性介質，而且光軸方向幾乎 與入射光之偏振態方位角(30 度)平行；另一方面，在圓偏光的曝照下，幾乎沒有誘發光軸的改變； 不過一開始曝照材料偵測到 3 度的相位延遲Q，我們推測是 PMMA 高分子本身對圓偏光的本質 雙折射(intrinsic birefregence)效應，如(e)所示。再者，在光強相同的兩種激發光束下，線偏光誘發 的雙折射率n 變化量是圓偏光誘發的 16 倍。綜觀以上結果，顯然線偏光激發光源是誘發 PQ/PMMA 材料之線性雙折射效應比較有效的方法，我們可用此量測結果設計進行偏振全像的記 錄實驗。 確定此材料具光致雙折射效應後，我們可以進行偏振全像的記錄實驗。首先，先製作2mm 厚 的 PQ/PMMA 樣品，全像光學實驗的紀錄系統，我們使用傳統雙波混合干涉的穿透式記錄架構： 記錄光為兩道波長為 514nm 的氬離子雷射同調光束，兩者以空氣中夾角為 30 度對稱入射於塊材 樣品中，兩道光強度相同。但與傳統全像不同，我們在此討論這個實驗架構下的兩種偏振記錄模 式，分別為兩道相互正交的線偏和圓偏光。在正交線偏光記錄模式下，參考光與信號光分別是相 對於入射平面的 s-偏振和 p-偏振光；而正交圓偏光記錄模式的兩道光分別是左旋偏振光和右旋偏 振光。這兩種模式分別會在干涉面上產生均勻亮度的偏極化調制干涉條紋如圖 7 所示，可以看到 正交線偏光模式將給予橢圓偏極化調制的型式，而正交圓偏光模式，將給予旋轉線偏極化的調制 模式，故可以預期的是第二種將可以給予較佳的紀錄效果。

Modulation pattern in one pitch Writing

configuration _{=0 =/2 = =/2 = 2}

Linear Circular

Modulation pattern in one pitch Writing configuration _{=0 =/2 = =/2 = 2} Linear Circular 圖 7 相互正交之線偏和圓偏光的合成光場在一個光柵週期內的偏振態調變示意圖 記錄時，我們藉由擋住其中一道記錄光，週期性的讀出繞射光，便可以繪出全像繞射效率在 記錄過程中的增長情形，而全像繞射效率定義為繞射光強度除以入射光強度。首先，我們研究正 交線偏光記錄模式下，以不同記錄光強度寫入偏振全像的繞射效率之動態變化，探討光紀錄強度 與全像光柵紀錄的關係，在記錄過程中，我們是以 s-偏振光周期性的讀取，偵測 p-偏振光繞射光 的強度計算繞射效率，實驗結果顯示在 PQ/PMMA 樣品中記錄單一偏振全像光柵，其敏感度跟記 錄光強度相關，如圖8(a)所示。當記錄能量太小，材料對互相干涉的兩道正交偏振光幾乎沒有反應， 直到光強度超過10 mW/cm2，材料敏感度才逐漸上升；相反地，光強度太強(>30 mW/cm2)也會造 成繞射效率的降低，而最佳化的記錄條件約在每道光光強為26 mW/cm2，其繞射效率最高可達7%。 其次，我們以最佳化光強度，進行兩種不同紀錄模式的比較，實驗結果如圖8(b)所示，相對於線偏 光記錄模式，我們觀察到圓偏光記錄對於繞射效率的增長有很明顯的改善，最高數值可以達到接 近40%，大約增加了六倍。再者，兩者記錄到達最高繞射效率的總曝光能量都接近 30J/cm2，這說 明正交圓偏光記錄架構具有較高的材料敏感度，因為在同樣的曝光能量下有較高的繞射效率。 這些實驗結果證實我們的 PQ/PMMA 感光分子具光致雙折射效應，並且可以記錄偏極化全 像，若使用它來進行全像光學圖案之多工儲存，則可同時記錄光強度和偏極化體積全像，若材料

的動態範圍非常大，可滿足光學系統可記錄最多全像張數的物理極限，如此的多工方式可以提升 材料同一位置的儲存容量，提供更高密度的資料儲存。除此之外，實驗中還觀察到偏極化全像還 具有高訊噪比的特性，非常適用於光學影像處理方面之應用，後續的資訊儲存實驗仍在進行中。 0 10 20 30 40 50 60 70 0 1 2 3 4 5 6 7 D if fr a c ti o n E ff ic ie n c y (% ) Exposed Energy (J/cm2₎ 18 mW/cm2 26 mW/cm2 39 mW/cm2 52 mW/cm2 P- wave 0 10 20 30 40 50 0 10 20 30 40 50 D if fr ac ti o n E ff ic ie n cy (% ) Exposed Energy (J/cm2₎ Linearly polarized Circularly polarized 圖 8 偏振全像紀錄時繞射效率之動態變化。 (a).正交線偏光模式，不同記錄光強度之實驗結果；(b)兩種模式紀錄結果比較

3. 雙波長全像(Two-color holographic recording)紀錄性質研究：

另一個，在研究PQ/PMMA 體積全像高分子的光化學反應時，發現的特性為 PQ 染料分子具有 四能階光吸收激發之特性，可以提供高分子材料新穎的 雙波長全像紀錄技術。原理說明如下：PQ 分子的結構示 如 所 示 ， 這 一 類 具 有 C=O 雙 鍵 的 環 狀 分 子 稱 為 -diketone 分子，它們吸收光激發為自由基的能階結構 通常具有圖9 的四能階結構，可以透過光子(gating beam) 由S0激發至Sn，然後很快的掉入暫穩態T1，此時分子變 成自由基可以引發化學反應，或者在吸收另一個光子 (writing beam)的能量，激發至激發態 Tn，為另一種形式 的自由基引發化學反應，通常 S0Sn之躍遷所需的光子 能量會大於T1Tn之躍遷的能量。 換言之，這個機制可以讓我們設計一種新穎的雙波長全像紀錄，舉例來說：我們可以用均勻 的短波長光照射來引發 S0Sn，同時引入干涉調制的長波長雷射光引發 T1Tn之躍遷做為全像紀 錄，換言之，也就是利用兩個不同波長的光波引發全像紀錄，故稱為雙波長全像紀錄。對PQ/PMMA 材料，可以藉由觀察其吸收光譜來選取適當的光波長，我們可以選擇波長為325 nm 為激發光，而 紀錄雷射光波長為647nm，實驗結果如圖 10 所示，紀錄全像光柵的繞射效率隨著紀錄時間變化的 關係圖。從其中，我們可以看到若僅有紅光作紀錄，繞射效率非常之弱，幾乎不可能紀錄全像， 但加上紫光激發後，繞射效率增加了1000 倍，同時材料的敏感度也大幅的提升。這個實驗結果顯 示材料在執行雙波長全像紀錄之可行性。同時，我們也可以看到，當325 nm 激發光打開時，繞射 效率會急速的上升，而其關上時，繞射效率則維持一個定值，表示雙波長紀錄特係讓材料具有選 擇性紀錄的可能性。 圖 9 PQ 分子化學式及能階結構

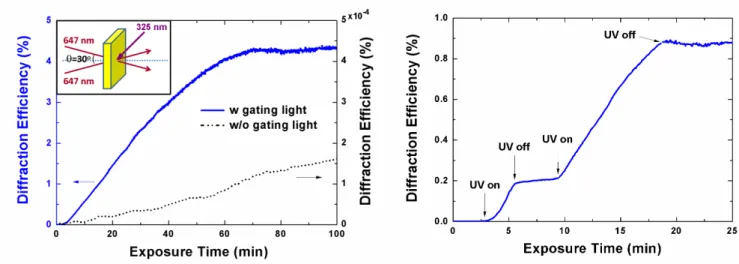

圖 10 雙波長全像紀錄時繞射效率之動態變化。 (a).紀錄全像光柵的繞射效率隨著紀錄時間變化之實驗結果；(b)激發光開關對記錄之影響 三、計畫成果自評 各項研究工作均按預定計畫進行，也都取得預定成果，相關結果也陸續整理成期刊及會議論文發 表[1-16]。進一步的高分子材料全像記錄實驗與分析、應用整合的實驗設計與量測、系統整合規劃以及 光資訊處理之應用等後續研究仍持續在進行中。 四、期刊及會議論文發表

1. Po-Lin Chen, Sheng-Lung Cho, Shiuan Huei Lin, Ken Y. Hsu and Sien Chi, “Two-wavelength holographic recording in thick phenanthrenequinone-doped poly(methyl methacrylate) photopolymer,” Opt. Eng. 51, 030503, 2012.

2. Wei-Chia Su, Yu-Wen Chen, Yu-Jen Chen, Shiuan Huei Lin and Li-Karn Wang, “Security optical data storage in Fourier holograms,” Applied Optics, Vol. 51(9), 1297-303, 2012.

3. V. Marinova, R. C. Liu, S. H. Lin, and K. Y. Hsu, “Quasi-nonvolatile storage in Ru-doped Bi12SiO20 crystals by two-wavelength holography,”Optics Express, Vol. 20, No. 18, 19628-19634, 2012.

4. Cheng-Jung Ko, Yi-Nan Hsiao, Shiuan Huei Lin, Po-Lin Chen, Wha-Tzong Whang, Ken-Yu Hsu,

Yu-Sheng Hsiao and Chun-Chao Chen, “Nitroanilines enhancing the holographic data storage characteristics of the 9,10-phenanthrenequinone–doped poly(methyl methacrylate) photopolymer,” Journal of Applied Polymer Science, 2012, DOI:10.1002/APP.37835

5. Ko, Cheng-Jung; Chen, Po-Lin; Hsiao, Yi-Nan; Lin, Shiuan-Huei; Whang, Wha-Tzong; Hsu, Ken Y.; Huang, Kuo-Jung; Che, Chun-Chao; Tseng, I-Hsiang, “Holographic recording characteristics and physical mechanism of zinc methacrylate/nitroaniline–co-doped poly(methyl methacrylate)/9,10-phenanthrenequinone photopolymers,”Polymer Engineering and Science, 2012. 6. Ko, Cheng-Jung; Lin, June-Hua; Chung, Chun-I; Hsiao, Yi-Nan; Lin, Shiuan-Huei; Chao, Yu-Faye;

Whang, Wha-Tzong; Hsu, Ken Y.; Tseng, I-Hsiang; Tsai, Mei-Hui, “Effect of N-substituent on the Holographic recording characteristics of p-Nitro-t-aniline–co-doped poly(methyl methacrylate)/9,10-phenanthrenequinone photopolymers,”Journal of Modern Optics, 2012.

7. Shiuan Huei Lin, June Hua Lin, Po-Lin Chen and Ken Y.Hsu,“Observation ofthetwo-wavelength holographic recording in phenanthrenequinone-doped poly(methyl methacrylate) photopolymer,”The8th

International Conference on Optics-photonics Design & Fabrication, St. Petersburg, Russia, July 3-5, 2012.

8. Shiuan Huei Lin, June Hua Lin and Ken Y. Hsu, “Novel holographic recording in phenanthrenequinone-doped poly(methyl methacrylate) photopolymer and its applications,” (Invited paper) to be presented in Information Optics and Optical Data Storage II (PA109), SPIE Photonic Asia, November, 2012.

9. Vera Marinova, Ren Chung Liu, Shiuan Huei Lin, Hung-Chun Lin, Yi-Hsin Lin, and Ken Y. Hsu,”Rh-doped Bi12TiO20 crystals - near infrared properties and applications,”to bepresented in IWH

2012, November, 2012.

10. Shiuan Huei Lin, and Ken-Yu Hsu, “Characterization of Polarization Holographic Recording in Phenanthrenequinone-doped Poly(methyl methacrylate) Photopolymer for Optical Memory,” to be presented in IWH 2012, November, 2012.

11. Ren-Chung Liu, Vera Marinova, Shiuan Huei Lin, and Ken-Yuh Hsu,“Two-wavelength holography in Ru-doped Bi12TiO20crystals,”to bepresented in IWH 2012,November,2012.

12. June Hua Lin, Sheng Lung Cho, Shiuan Huei Lin, Ken Yuh Hsu, and Sien Chi,“Experimentalstudieson two-wavelength holographic recording in thick phenanthrenequinone-doped poly(methyl methacrylate) photopolymer,”to bepresented in IWH 2012,November,2012.

13. Shiuan Huei Lin,“Novelholographicrecording in phenanthrenequinone-doped poly(methyl methacrylate) photopolymerforholographicmemory,”(Invited paper)to bepresented in IWH 2012,November,2012. 14. Vera Marinova, Ren Chung Liu, Shiuan Huei Lin, Hung-Chun Lin, Yi-Hsin Lin and Ken Yuh Hsu,

“Effect of platinum group doping metals on the near-infrared properties of sillenite crystals,” to be presented in OPTIC 2012, December, 2012.

15. Ren Chung Liu, Vera Marinova, Shiuan Huei Lin and Ken Yuh Hsu, “Two-wavelength holography in Ru-doped sillenite crystals,”to bepresented in OPTIC 2012,December,2012.

16. June Hua Lin, Shiuan Huei Lin, Ken Yuh Hsu, “Modeling two-wavelength holographic recording in photopolymerdoped with α-diketone dye molecules,”to be presented in OPTIC 2012, December, 2012.

出席國際學術會議心得報告

計畫編號

NSC 100-2112-M-009 -005

計畫名稱 體積全像技術用於資訊儲存及三維立體顯示之研究 出國人員姓名 服務機關及職稱 林烜輝 國立交通大學電子物理系 副教授 會議時間地點 101 年 7 月 2 日至 7 月 5 日 俄羅斯聖彼得堡市 會議名稱 (中文) 第 8 屆國際光學+光電設計與製作研討會

(英文) The 8th_{international conference on Optics and Photonics Design & Fabrication}

發表論文題目

(中文) PQ/PMMA 高分子全像材料的雙波長全像紀錄之研究

(英文) Observation of two-wavelength holographic recording in PQ-doped PMMA photopolymer

一、參加會議經過

“

The 8th international conference on Optics and Photonics Design &

Fabrication”是由日本應用物理學會主辦，俄羅斯聖彼得堡大學光學技術學院合

辦之光電學術研討會，此會議兩年舉辦一次，隔屆於日本海外舉辦，今年

7 月 2

日至

7 月 5 日之間於聖彼得堡市舉行。由於這是一個主題會議，故報告的論文

主題十分集中，涵蓋各式光學設計、元件製作、光學系統與新穎應用，包含

4

大主題、11 場研討會議以及兩場壁報論文會議，共計有 180 多篇論文發表，204

人次來自

13 個國家的研究學者參與，可以說是光學設計製程主題規模相當大的

會議。會議期間，本人除在

「

光學系統」主題會議擔任主持外，也發表一篇論

文，並藉此機會聆聽其他相關子題的演講，並在會議期間與國際學者進行交流

討論。

7 月 2 日為會議第一天，首先登場的是研討會大會邀請論文(plenary talk

section)，大會邀請三位傑出學者發表論文，首先是由聖彼得堡大學的 V. N.

Vasilyev 博士報告，說明電腦輔助光學設計的發展，內容深入淺出介紹自電腦

發明後，如何將機械設計中的電腦輔助工具，加入光學設計的理論，發展成為

一套十分有用的光學系統設計工具，影響光學發展甚巨，現在已成為光學研究

人員不可或缺的技術，未來也持續加入新的元素，繼續發揮更多的影響。然後

是來自德國蔡司公司的

C. Menke 博士發表演講，闡述自由曲面光學元件的挑戰

與機會。報告中提出，自由曲面方式將給予光學設計極大的自由度，所以可以

研究人員可以發揮的想像力也更多，但同時各式不同的曲面，會給予不同的特

性，如何規範設計的標準準則，也變得十分重要，報告中特別討論自由曲面的

新的發展方向，包括：像差理論、表面設計與最佳化準則，並說明這兩個因素

將是最關鍵的步驟，了解清楚可讓研究人員得到此種設計技術的最大好處。第

三篇論文是由日本東京大學

K. Kuroda 教授發表，講述偏極化全像紀錄的理論與

實驗結果。黑田博士特別強調將他們發展的模型推展到任一篇振光波全像的紀

錄與讀取特性，並從中說明不同偏極化之重建光波對繞射光偏極化的影響，也

以實驗證明他們的理論，對我們實驗室發展

PQ/PMMA 材料之偏極化全像紀錄

將很有幫助。

當天傍晚還進行了第一個主題，光學設計與模擬。首先由來自

Nikon 公司的

H.Harada 博士發表邀請論文，說明數位相機鏡頭的發展與展望，文中特別強調

當相機鏡頭設計已經發展超過數十年，成為成熟的技術，未來的展望將是如何

設立更新的準則來發展相機的設計，特別是立體視差照相機的鏡頭，以及傳統

相機鏡頭的柔焦清晰度與建層感的判斷準則，也說明這些設計準則將放入

Nikon

各式相機的鏡頭當中，增進其功能，十分有趣，引起與會人員熱烈討論。接下

來兩篇論文討論微光學元件對光學微影相機系統與照明的應用，嚐試將目前短

UV 曝光系統的解析度提到更高，這對半導體製程會是一個非常有用的技術。然

後，兩篇論文討論天文觀測光學系統之前瞻設計，特別是強調適應性光學元件

對其成像解析度的影響，十分有趣。晚上，我們參加大會安排的晚宴，跟許多

與會的學者專家進行交流，不管是學術層面或文化交流，都十分有趣，大家相

談甚歡，我們也可以藉此提升台灣國際學術知名度，特別是對光學設計這個國

內光電發展非強項技術，十分成功。

7 月 3 日為會議第二天，上午的主題為”

光學設計與模擬”

，共有

6 篇論文發

表。其中，來自美國

QED 技術公司的 G. W. Forbes 博士發表他們在自由形式光

學元件之發展，他提到現今的光學系統要求鏡頭越來越簡單以便符合更多攜帶

式電子產品的應用，讓自由形式光學元件的發展更形重要，同時如何將設計法

則變得更簡單與更準確式此技術發展的瓶頸，他們提出現在已將調整式正交多

項式的設計方式更廣泛用於對稱型的非球面透鏡的評估與設計，這可以推廣至

發展自由形式光學元件的設計準則，內容十分新穎有趣，與會人員反應熱烈，

這篇論文也獲得大會最佳演講論文。其次，來自日本宇都宮大學的

Y. Miyamoto

研究生發表他們如何利用全像技術進行甜甜圈式的光束產生與偵測，提出設計

全像元件來補償光學元件的相位失真將可有效改善此類光束光分佈的正確性，

對我們發展全像應用將有許多啟發。中午時間，大會安排文化交流節目，邀請

各國與會人員參觀俄羅斯的傳統修道院

Valaam Monastry，讓我們對俄國傳統之

宗教東正教有更深一層的了解。下午則進行”

光學元件與器件”

會議主題，共計有

6 場演講。

7 月 4 日為會議第三天，上午的會議主題為”

光學系統

I, II”

，共有

12 篇論文

發表，其中，本人的演講安排在此天，發表我們研製之光學高分子材料之雙波

長全像紀錄特性分析與應用研究，啟發此類材料新的發展方向，本演講主要集

中於其光學性質與全像紀錄性質特性等參數研究，獲得十分熱烈之迴響，除了

聽眾當場問不少問題之外，還有聽眾於休息時間來進一步討論。其他，也是光

學系統的技術與應用相關主題，其中，本校電控系邱一教授也發表一個邀請演

講，講述微光機電元件之製作與其在光儲存積體系統的應用，是一篇十分有參

考價質的論文。下午的主題則集中在新型技術與綠能應用方面，當日下午的演

講，共有

9 篇論文發表，都相當精彩。 其中中央大學孫慶成教授的 LED 照明技

術的研究演講，相當精彩，獲得熱烈之回響。

二、與會心得

1.光學設計與製作在光電研究與工業中扮演舉足輕重的角色，歐、美、日各先進

國家都有許多大學及公司的研究群積極進行各項相關研究，研究項目從原件之

設計、製作、量測、到系統設計、分析、光電材料研發、到系統構裝、應用都

有，範圍廣泛，也已有不少令人注目的成果，顯示這是一個具有潛力的研究領

域，然而我們的人力、物力有限，不能像美、日、大陸一樣，每一個題材都作，

應該慎重選擇最關鍵性及對我們最有利的題目去研究。

2.目前我們的研究水平距世界最先進者仍有一段距離，但在基本觀念及基本技術

之掌握已經相當良好，研究成果也有一些自己之特色，這從聽眾反應熱烈及外

國學者向我們索取論文資料之情形可看出來。因此，我們應持續在這個基礎上

努力向上發展。

3.聖彼得堡大學舉辦這個會議相當成功，不論會場佈置、議程安排，以及文化交

流都安排得非常好，為各國學者相互交流及參觀最新的光電研究之好機會。本

人深覺獲益良多。

三、建議

由於光電科技在高科技產業佔有重要地位，而其發展叉極具動態性，因此，

建議今後多鼓勵教授及研究生參加各型國際學術會議，以增進吾人在科技競賽

中的競爭力量。本人能獲得貴會的補助是吾人之榮幸，另外，新進的研究人員

更需要這一份支持，與國際上其他研究團體討論研發成果，並藉此與國際上傑

出的研究人員當面研討，以培養更具國際觀的本土研究人力，為我國的科技研

發盡一己之力，所以，建議貴會今後能給予更多機會補助新進的教授與研究生

參加會議。

四、攜回資料名稱及其內容：

1.Technical Digest, The 8th international conference on Optics and Photonics Design

& Fabrication。(會議論文摘要及光碟)。
