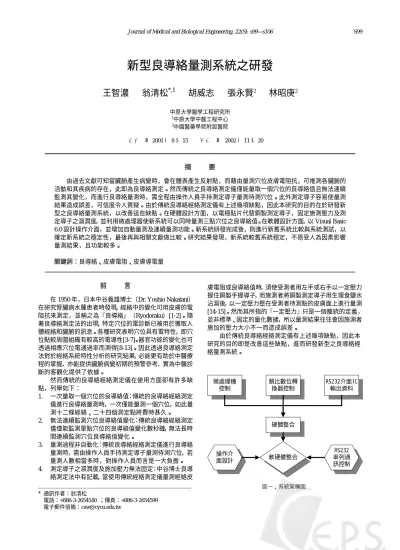

新型良導絡量測系統之研發
王智濃 翁清松
*,1胡威志 張永賢
2林昭庚
2 中原大學醫學工程研究所 1中原大學中醫工程中心 2中國醫藥學院附設醫院 ќІ͟ഇ 2001 ѐ 8 ͡ 15 ͟ćତצ͟ഇ 2002 ѐ 11 ͡ 20 ͟ 摘 要 由過去文獻可知當臟腑產生病變時，會在體表產生反射點，而藉由量測穴位皮膚電阻抗，可推測各臟腑的 活動和其疾病的存在，此即為良導絡測定。然而傳統之良導絡測定儀僅能量取一個穴位的良導絡值且無法連續 監測其變化，而進行良導絡量測時，需全程由操作人員手持測定導子量測待測穴位。此外測定導子容易使量測 結果造成誤差，可信度令人質疑。由於傳統良導絡經絡測定儀有上述幾項缺點，因此本研究的目的在於研發新 型之良導絡量測系統，以改善這些缺點。在硬體設計方面，以電極貼片代替銅製測定導子，固定施測壓力及測 定導子之濕潤度，並利用微處理器使新系統可以同時量測三點穴位之良導絡值。在軟體設計方面，以 Visual Basic 6.0 設計操作介面，並增加自動量測及連續量測功能。新系統研發完成後，則進行新舊系統比較與系統測試，以 確定新系統之穩定性，最後再與相關文獻做比較。研究結果發現，新系統較舊系統穩定，不易受人為因素影響 量測結果，且功能較多。 關鍵詞：良導絡、皮膚電阻、皮膚導電量 前 言 在 1950 年，日本中谷義雄博士（Dr. Yoshio Nakatani） 在研究腎臟病水腫患者時發現，經絡中的變化可用皮膚的電 阻抗來測定，並稱之為『良導絡』（Ryodoraku）[1-2]。隨 著良導絡測定法的出現，特定穴位的電診斷已被用於獲取人 體經絡和臟腑的訊息。各種研究表明穴位具有電特性，即穴 位點較周圍組織有較高的電導性[3-7]。器官功能的變化也可 透過相應穴位電通過率而測得[8-13]。因此透過良導絡測定 法對於經絡系統特性分析的研究結果，必能更有助於中醫療 程的掌握，亦能提供臟腑病變初期的預警參考，實為中醫診 斷的客觀化提供了依據。 然而傳統的良導絡經絡測定儀在使用方面卻有許多缺 點，列舉如下： 1. 一次量取一個穴位的良導絡值：傳統的良導絡經絡測定 儀進行良導絡量測時，一次僅能量測一個穴位，如此量 測十二條經絡、二十四個測定點將費時甚久。 2. 無法連續監測穴位良導絡值變化：傳統良導絡經絡測定 儀僅能監測單點穴位的良導絡值變化數秒鐘，無法長時 間連續監測穴位良導絡值變化。 3. 量測過程非自動化：傳統良導絡經絡測定儀進行良導絡 量測時，需由操作人員手持測定導子量測待測穴位，若 量測人數相當多時，對操作人員而言是一大負擔。 4. 測定導子之濕潤度及施加壓力無法固定：中谷博士良導 絡測定法中有記載，當使用傳統經絡測定儀量測經絡皮 * 通訊作者：翁清松 電話：+886-3-2654540 ；傳真：+886-3-2654599 電子郵件信箱：[email protected] 膚電阻或良導絡值時，須使受測者用左手或右手以一定壓力 握住銅製手握導子，而施測者將銅製測定導子用生理食鹽水 沾濕後，以一定壓力壓在受測者待測點的皮膚面上進行量測 [14-15]。然而其所指的『一定壓力』只是一個籠統的定義， 並非標準、固定的量化數據，所以量測結果往往會因施測者 施加的壓力大小不一而造成誤差。 由於傳統良導絡經絡測定儀有上述幾項缺點，因此本 研究的目的即是改善這些缺點，進而研發新型之良導絡經 絡量測系統。 微處理機 控制 硬體整合 軟硬體整合 RS232 串列通 訊控制 操作介 面設計 類比數位轉 換器控制 RS232介面IC 輸出資料 圖一、系統架構圖POWER 介面IC MAX232 輸出線路 ADC0804 控制線路 AT89C51 單晶片控制 脈衝產生器 線路 9Pin/25Pin 串列傳輸線 類比訊號 Input 個人電腦 圖二、硬體架構圖 圖三、訊號量測單元 系統架構 系統架構設計如圖一所示，包含有：（1）硬體設計： 微處理機控制線路、類比數位轉換器控制線路及 RS-232 介 面 IC 輸出線路；（2）軟體設計：RS-232 串列通訊控制及操 作介面設計；（3）軟硬體整合。 硬體設計方面，利用 ATMEL 公司所出產的 8051 相容微電 腦單晶片 AT89C51、類比數位轉換器 ADC0804 及 RS-232 介面 IC-MAX232 來控制量測資料輸出。軟體設計方面，則 利用 Microsoft 公司之 Visual Basic 6.0 程式設計操作介面及 控制 RS-232 串列通訊。
硬體設計
在本研究中利用訊號量測單元取得類比訊號，經類比-數位轉換器 ADC0804 轉換類比訊號後，再由 AT89C51 單 晶片來控制 ADC0804 的動作，並由 I/O 埠讀取 ADC0804 的轉換資料。資料讀取完畢後，藉由串列傳輸介面及 RS232 晶片，將轉換資料傳輸至 PC 上。整個硬體架構如圖二所示。 訊號量測單元 訊號量測單元構造如圖三所示，是利用電極貼片代替 銅製測定導子。使用電極貼片可使其黏貼固定於人體體 表，即使身體稍有移動，也不會輕易滑移穴位或者是滑落。 由於過去以良導絡經絡診斷儀量測良導絡值時，使用 銅製測定導子及手握導子，然而因施加壓力及濕潤度不同 的原因，使量測結果有誤差， 並且會降低量測結果的可信 圖四、AT89C51 微處理器線路圖 開始 設定鮑率、串列及 計時器1操作模式 〈9600,8,n,1〉 啟動計 時器1 由Port0讀取A/D轉 換資料四次 經暫存器運算 後得出平均值 將資料由串列 傳輸埠輸出 控制程式是否 接收到資料？ 軟體控制 程式 由Port1讀取A/D轉 換資料四次 經暫存器運算 後得出平均值 將資料由串列 傳輸埠輸出 控制程式是否 接收到資料？ 由Port2讀取A/D轉 換資料四次 經暫存器運算 後得出平均值 將資料由串列 傳輸埠輸出 控制程式是否 接收到資料？ 軟體控制 程式 軟體控制 程式 圖五、單晶片程式碼流程圖 度。而且量測良導絡值時端賴人力以手持測定導子的方式 來量測穴位，量測多久就得拿多久，對人力資源而言，是 相當的不方便。由於電極貼片具有黏膠，所以本研究利用 電極貼片代替銅製測定導子不但可以固定測定端之壓力， 還可固定濕潤度，並且可以免除以人手持測定導子的方 式，使良導絡經絡診斷量測更加方便及簡易。 本研究所採用的電極貼片是虹泰企業有限公司(中華民 國，台灣省，台南縣)生產之 FA-25D 型電刺激器電極貼片， 其圓徑大小約為 1.5 公分，與銅製測定導子之圓徑大小差不 多。於量測時，利用 3 個電極貼片同時量測三陰經或三陽 經的良導絡值。因銅製測定導子有一 30KΩ之阻抗，所以 利用電極貼片代替銅製測定導子時，尚需於電路中加上一 30KΩ之電阻補償。
圖六、ADC0804 連續轉換電路圖 圖七、脈衝產生線路 AT89C51 微處理器控制線路 AT89C51 單晶片是 ATMEL 公司所出產的 8051 相容微 電腦單晶片，為一可程式化的控制晶片，線路如圖四所示， 採用 12MHz 的外部時脈，內部的機械週期則為 1μsec，共 有三個 I/O Port，本研究即是利用這三個 I/O Port 來讀取 ADC0804 之轉換資料。
程式控制部分以組合語言來撰寫，其控制流程如圖五 所示。當電源啟動時，AT89C51 展開初始化，設定串列通 訊協定為(9600,8,n,1 UART)，接著啟動計時器 1，以產生鮑 率(Baud Rate)。初始設定完成後，則由 AT89C51 之 Port1 讀取經 ADC0804 轉換後之數位資料，並將此資料儲存至晶 片內累積器（Accumulator）中，然後再經由串列傳輸介面 進行串列傳輸。進行串列傳輸前，累積器中的數位資料會 被提取出來，並轉成 ASCII Code，然後經由串列傳輸介面 先傳高位元組，再傳低位元組傳送至 MAX232，進行資料 處理及傳送至 PC 上。 類比數位轉換器控制線路 圖六為 ADC0804 工作於連續轉換的電路圖，類比訊號 (0∼5V)由 VI(+)接腳輸入，經轉換成 8 位元的數位資料後， 由 DB0∼DB7 輸出到 AT89C51 的 I/O Port。線路中由 R1 及 C2 提供 ADC 所需的工作時序，實際的工作頻率約為 910KHz。而 CS、RD 直接接地，使晶片一直工作，只要訊 號一轉換完畢即將數位資料輸出在資料匯流排上。 圖七為脈衝產生線路。在啟動電源時，由脈衝產生線 路之 555 自動送出一個單擊的脈衝訊號(低電位動作)到 WR 圖八、RS-232 介面 IC 輸出線路 圖九、新型良導絡量測系統-系統說明圖 接腳，告知 ADC0804 開始進行資料轉換，一旦資料轉換完 畢後，INTR 接腳會成為低電位，此一訊號又告知 ADC0804 重新做資料轉換，如此 ADC0804 會一直持續做訊號轉換的 工作。 RS-232 介面 IC 輸出線路 由於 PC 之串列介面 RS-232 其電氣特性與 AT89C51 之 電氣特性不同，所以必須使用介面 IC 轉換彼此的電氣特 性，常用的 IC 有 TSC232、MAX232、ICL232 等，而本研 究使用的是 MAX232。AT89C51 之電氣特性經過介面 IC 轉 換後，尚須連結 9Pin 或 25Pin 的串列傳輸線才能將資料傳 送至 PC 上。RS-232 介面 IC 輸出線路如圖八所示。 軟體設計 RS-232 訊號擷取及控制
利用 Microsoft 公司之 Visual Basic 6.0 設計程式控制 RS-232 串列通訊，並將此控制程式與使用者操作介面相結 合。Microsoft Visual Basic 程式語言提供了多個內建及外掛 的控制項給使用者使用，其中用來完成串列通訊設計的便 是『MSComm 通訊控制項』。本研究利用 MSComm 通訊控 制項來設定通訊協定、資料型態等通訊屬性，並用來控制 資料的傳輸。
圖十、新型良導絡量測系統-資料登錄圖 圖十一、新型良導絡量測系統-全身量測圖 操作介面設計 使 用 者 操 作 介 面 同 樣 也 是 利 用 Microsoft 公 司 之 VisualBasic 6.0 程式來設計，設計介面時除了設計全身十二 經絡之量測外，還加入自動連續量測、系統說明、資料登 錄、經絡分析。 新型良導絡量測系統操作介面之系統說明如圖九所 示，在系統說明中，為使用者說明系統名稱、版本、版權 歸屬、指導教授及程式設計者等。 資料登錄如圖十所示，新受測者可在此輸入病例號 碼、姓名、性別、年齡及職業等基本資料，並按下『新增 資料』，可將基本資料新增存入資料庫中，另外可於備註欄 中填入受測者之症狀以供診斷參考。若為舊受測者，可使 用按鈕『上一筆』或『下一筆』找尋之前的量測記錄，並 可按下『顯示圖表』顯示良導絡測量值及經絡分析表。 全身量測如圖十一所示，全身量測可量測全身十二經 絡之良導絡值。在量測良導絡值之前需先按下『系統校 正』，以進行導電度的校正。量測時，使用者可依測定點圖 示，將電極貼片貼至受測者之待測穴位，再按下『開始量 測』，並依『左手三陰』、『左手三陽』、『右手三陰』、『右手 三陽』、『左手三陰』、『左手三陽』、『左手三陰』、『左手三 陽』之順序，即可取得十二經絡之良導絡值。按下『停止 量測』則可停止量測作業，按下『資料儲存』可將十二經 圖十二、新型良導絡量測系統-連續量測圖 圖十三、新型良導絡量測系統-經絡分析圖 絡之良導絡值以 Excel 檔案儲存於電腦中。 連續量測如圖十二所示，連續量測可連續量測三個穴 位之良導絡值，最多可連續量測 90 個小時。於量測良導絡 值之前，先輸入欲量測的時間，再按下『開始量測』，即可 由圖形監測三穴位之良導絡值變化，此時按鈕文字會轉變 成『結束量測』，再按下便會停止量測。量測時間結束後， 系統會自動停止量測，此時可按下『資料存檔』將所測得 之資料儲存為 Excel 檔案。 經絡分析如圖十三所示，全身量測結束後既可進入經絡 分析畫面，分析十二經絡良導絡值之分佈情形。按下『圖表 分析』，系統便自動計算出該次量測之良導絡平均值，並於 圖形上繪出良導絡曲線及正常生理範圍。若某經絡之良導絡 值超出正常生理範圍，則系統會自動判斷其為『實症』；若 其低於正常生理範圍，則系統會自動判斷其為『虛症』。 實驗方法 新型良導絡量測系統研發完成後，將進行三個實驗來 測試系統。第一個實驗為電極貼片之可行性實驗，藉此證 明電極貼片之可行性。 第二個實驗為新、舊型良導絡量測系統之比較，以新、 舊型良導絡量測系統量測正常人之十二經絡良導絡值，並 將所得之資料以統計方法分析處理，比較新、舊型良導絡
圖十四、新型良導絡量測系統 圖十五、舊型良導絡量測系統 量測系統的差異性，新舊系統如圖十四及圖十五所示。 第三個實驗為新型良導絡量測系統穩定性測試，以新 型良導絡量測系統每隔 5 分鐘量測一次正常人之十二經絡 良導絡值，並將所得之十二經絡良導絡值拿來做統計分 析，以觀察新系統之穩定性。 電極貼片之可行性實驗 為了證實以電極貼片代替銅製測定導子的可行性，本 研究乃進行一個可行性實驗。此實驗共分為兩組： A.測定導子組，先以舊型良導絡系統之測定導子量測 10 位 中原大學醫工系學生之肺經太淵穴良導絡值十次。 B.電極貼片組，將舊型良導絡系統之銅製測定導子置換為 電極貼片，再以此裝置量測相同之 10 位中原大學醫工系 學生之肺經太淵穴良導絡值十次。 以銅製測定導子量測待測穴位之前，均於導子內之棉 花中加入兩滴生理食鹽水，並施以均勻之壓力，以恆定測 定導子之濕潤度與壓力。本實驗之流程如下： 1. 請受測者靜臥 5 分鐘。 2. 以測定導子量測受測者之肺經太淵穴良導絡值十次。 3. 請受測者休息 10 分鐘。 4. 以電極貼片量測受測者之肺經太淵穴良導絡值十次。 5. 以統計方法分析兩組之實驗數據。 新、舊型良導絡系統差異性實驗 本實驗以 20 位中原大學醫工系所之學生做為研究對 象，共計男 12 位、女 8 位（年齡範圍 22.95±1.90）。實驗中 分別以新、舊型良導絡量測系統量測 20 位受測者之十二經 絡良導絡值，為避免舊型良導絡系統之銅製測定導子會影 響實驗結果，因此在本實驗中舊型良導絡系統之量測作業 皆利用電極貼片完成。整個實驗的流程如下： 1. 請受測者靜臥 5 分鐘。 2. 以新型良導絡量測系統量測受測者之十二經絡良導絡 值，並記錄下來。 3. 請受測者休息 10 分鐘。 4. 以舊型良導絡經絡量測系統量測受測者之十二經絡良 導絡值，並記錄下來。 5. 以統計方法分析兩組之實驗數據，並比較新、舊型系 統的差異性。 新系統的穩定性測試 為測試新系統的穩定度，本實驗以 10 位中原大學醫工 系所之學生做為研究對象，其中男 6 位、女 4 位（年齡範 圍 23.80±1.32）來進行新系統的穩定性測試。其實驗步驟如 下： 1. 請受測者靜臥 5 分鐘。 2. 以新型良導絡量測系統量測受測者之十二經絡良導絡 值，並記錄下來。 3. 重覆 1∼2 之步驟，直到量測 4 次良導絡值為止。 4. 以統計方法分析量測數據，比較新型系統於不同時間 下量測的穩定性。 結果與討論 由表一的結果顯示出，以銅製導子及電極貼片所量得 之良導絡值，兩組間有統計上的差異存在(P<0.05)，而電極 貼片所量得之良導絡值較銅製導子為高。表二為銅製導子 及電極貼片之良導絡最大及最小值之差值比較。表三為銅 製導子及電極貼片十次量測值之變異度分析。由上述圖表 可知，以電極貼片量測方式所得之數據較銅製導子之數據 穩定，顯示電極貼片不會因人為因素而影響實驗數據，因 此以電極貼片代替銅製測定導子確實是可行的。由表四的 結果顯示出，以電極貼片代替銅製測定導子後，新、舊系 統 兩 組 間 所 測 得 的 良 導 絡 平 均 值 並 無 統 計 上 的 差 異 (P>0.05)，且在各經絡之良導絡值比較方面，亦無統計上之 差異(P>0.05)，如表五所示，顯示使用銅製導子進行量測容 易因人為因素而影響實驗數據。 由表六的結果顯示出，以新系統量測四次所測得的良 導絡平均值並無統計上的差異(P>0.05)。顯示新系統之穩定 性良好，在長時間量測之下也能準確的量測出良導絡值， 且不會因其他因素而影響量測結果。表七為所有受測者十 二 經 絡 量 測 四 次 之 良 導 絡 平 均 值 比 較 及 信 度 係 數 分 析 (Reliability Coefficients)，其中信度係數分析乃是利用 SPSS 8.0 統計軟體來完成統計分析。表中顯示四次量測後十二經 絡之良導絡值無統計上之差異，且信度係數分析之 Alpha 值皆大於 0.99，表示新系統之穩定性良好，量測結果具有 相當的可信度。 表一、銅製導子及電極貼片所得之良導絡平均值比較(單位:μA) 組別 銅製導子組 電極貼片組 P 值 良導絡平均值 mean±SD 82.89±36.99 85.40±38.55 P<0.05 Wilcoxon's Signed Rank Test, n=10
表二、銅製導子及電極貼片良導絡最大最小之差值比較(單位:μA)
組別 銅製導子組 電極貼片組 P 值
良導絡差值
mean±SD. 5.4±0.97 2.0±0.47 P<0.01
Wilcoxon's Signed Rank Test, n=10
表三、銅製導子及電極貼片十次量測值之變異度分析 組別 量測順序 銅製導子組 mean±s.d. 電極貼片組 mean±s.d. P 值 第一次量測 0.057±0.121 0.008±0.008 P>0.05 第二次量測 0.014±0.012 0.000±0.000 P<0.01 第三次量測 0.035±0.023 0.005±0.009 P<0.01 第四次量測 0.032±0.023 0.005±0.007 P<0.01 第五次量測 0.019±0.029 0.009±0.008 P>0.05 第六次量測 0.017±0.017 0.013±0.011 P>0.05 第七次量測 0.016±0.013 0.002±0.004 P<0.05 第八次量測 0.016±0.012 0.006±0.008 P<0.05 第九次量測 0.024±0.022 0.002±0.004 P<0.05 第十次量測 0.018±0.017 0.008±0.006 P>0.05 表四、新、舊型系統所得之良導絡平均值比較(μA) 組別 新型良導絡 舊型良導絡 P 值 良導絡平均值 mean±SD. 111.30±28.56 110.83±29.96 P>0.05 Wilcoxon's Signed Rank Test, n=20
表五、新、舊系統十二經絡良導絡值之比較(μA) 組別 十二經絡 新型良導絡系統 mean±s.d. 舊型良導絡系統 mean±s.d. P 值 肺經 113.60±29.45 112.40±30.12 P>0.05 心包經 112.30±31.11 111.43±31.43 P>0.05 心經 112.65±29.06 110.20±30.36 P>0.05 小腸經 111.70±28.21 111.98±29.79 P>0.05 三焦經 106.88±33.89 106.23±34.57 P>0.05 大腸經 113.33±28.08 113.05±29.77 P>0.05 脾經 112.05±28.38 113.30±28.95 P>0.05 肝經 112.10±29.05 110.70±30.72 P>0.05 腎經 114.30±29.32 113.95±30.27 P>0.05 膀胱經 110.98±28.39 110.60±30.48 P>0.05 膽經 106.78±32.72 107.35±33.34 P>0.05 胃經 109.90±30.10 111.15±32.95 P>0.05 Paired t-test, n=20 表六、新型系統量測四次之良導絡平均值比較(μA) 第一次量測 mean±s.d. 第二次量測 mean±s.d. 第三次量測 mean±s.d. 第四次量測 mean±s.d. P 值 109.0±28.5 109.7±28.5 109.7±28.2 110.1±28.4 P>0.05 Friedman's Test for Repeated Measures, n=10
表七、十二經絡量測四次之良導絡平均值比較及信度係數分析(μA) 組別 第一次 量測 mean±s.d. 第二次 量測 mean±s.d. 第三次 量測 mean±s.d. 第四次 量測 mean±s.d. P 值 Alpha 值 肺經 112.8±29.4 112.4±28.7 111.8±28.5 112.7±28.0 P>0.05 0.9941 心包經 109.9±28.6 109.3±29.4 111.2±27.6 112.5±29.8 P>0.05 0.9937 心經 111.7±30.7 111.2±29.7 112.6±28.6 112.7±28.0 P>0.05 0.9944 小腸經 113.2±28.4 113.9±28.4 114.2±28.4 112.6±26.6 P>0.05 0.9927 三焦經 102.9±37.9 105.8±38.4 104.9±35.7 104.1±36.6 P>0.05 0.9953 大腸經 110.5±30.5 109.4±27.6 109.0±29.6 111.4±28.9 P>0.05 0.9950 脾經 109.2±24.3 109.9±26.1 111.2±27.0 109.3±24.6 P>0.05 0.9911 肝經 106.6±27.7 108.6±28.8 108.1±29.1 109.3±27.8 P>0.05 0.9927 腎經 108.9±26.0 111.9±27.4 111.4±27.8 110.1±27.9 P>0.05 0.9912 膀胱經 110.5±25.9 109.8±23.0 110.8±26.4 110.3±26.4 P>0.05 0.9908 膽經 103.8±33.9 106.0±33.0 103.9±28.9 106.9±32.3 P>0.05 0.9940 胃經 107.1±25.9 108.3±26.8 107.1±26.7 108.5±28.3 P>0.05 0.9901 Friedman's Test for Repeated Measures, n=10
結 論 本研究之目的在於新型良導絡量測系統之研發，經由多 項系統測試實驗後，我們得到下列幾項結論： 1. 本研究自行研發之新型良導絡量測系統，其量測結果 較舊型良導絡量測系統穩定。 2. 利用電極貼片代替銅製導子，可使量測結果不受施測 壓力及濕潤度等其他因素影響，且其量測穩定性良 好，在長時間量測後，依然能準確的量測良導絡值。 3. 新型良導絡量測系統可同時量測三個穴位，並且可以 連續監測良導絡值達 90 小時。另一方面，不需以人力 手持電極貼片，而量測數據可直接存檔以便利進行統 計分析。 參考文獻 [1] 中谷義雄，（賴逢甲 譯）良導絡理論的研究，日新文化出版 社，1-11，1973。
[2] Nakatani, Yoshio. “Ryodoraku Acupuncture- A guide for the Application of Ryodoraku Theory- Electrical Acupuncture”, A New Autonomic Nerve Regulating Therapy. Okyo: Seiwa Co. Ltd. 1977.
[3] Nakatani Y., “Skin electric resistance and Ryodoraku. “, J Auton Nerve, 6:52, 1956.
[4] Bergsmann O., and Wolley Hart A.,”Differences in electrical skin conductivity between acupuncture points and adjacent skin areas.”, Am J Acupunt, 1:27, 1973.
[5] Zhu Z.X., “Research advance in the electrical specificity of meridians and acupuncture points.”, Am J Acupunct, 9:203-216, 1981.
[6] Ionescu-Tirgoviste C., Constantin C. and Bratu I., “Electric skin resistance in the diagnosis of neuroses.”, Am J Acupunt, 2:247-252, 1974.
[7] Ionescu-Tirgoviste C. and Bajenaru, “Electric diagnosis in acupuncture.”, Am J Acupunt, 12:229-238, 1984. [8] 楊淑禈、李漢友、王居易，胃病的經絡穴位診斷臨床觀察， 中國針灸，12:196-198，1992。 [9] 嚴潔、李偉倫、林亞平、王履華，心病、胃病患者與正常人 經穴阻抗自動檢測結果分析，湖南中醫學院學報，12:41-43， 1992。 [10] 嚴潔、林亞平、曾婭南、張靜玲，經穴阻抗測定與經絡、臟 腑、氣血的相關性，湖南中醫學院學報，12:44-46，1992。 [11] 李志超、王援朝、李翠紅、韓明，正常人與胃病患者經絡失 衡檢測，中國針灸，3:43-44，1991。 [12] 張隆山、唐宜昭、張振興、戈振華，XXH-IIA 型經穴診療儀 及其應用，中國針灸，3:43-44，1989。 [13] 吳志英、韓筱玉，經穴導電量對精神分裂症患者診斷初探， 中國針灸，2:37-39，1990。 [14] 中谷義雄，（賴逢甲 譯）良導絡測定法，日新文化出版社， 1-6，1973。
The Development of New Ryodoraku Neurometric Patterns
Chih-Nung Wang Ching-SungWeng
*,1Wei-Chih Hu
Yung-Hsien Chang
2Jaung-Geng Lin
2Department of Biomedical Engineering, Chung Yuan Christian University, Chung-Li, Taiwan, 320, ROC 1
Chinese Medical Engineering Center, Chung Yuan Christian University, Chung-Li, Taiwan, 320, ROC 2
China Medical Collage Hospital, Taichung, Taiwan, 404, ROC
Received 15 August 2001; Accepted 20 November 2002
Abstract
From literature review of ”Ryodoraku Neurometric Patterns”, measurement of skin resistances on acu-points could reflect the condition of viscera. However, traditional Ryodoraku Neurometric Patterns System can not monitor the Ryodoraku value continuously, and just measure one point at one time. Besides, testing probe must be held by an operating staff in the whole measurement course, and it would cause an inaccurate result. In order to improve the feature of traditional Ryodoraku Neurometric Patterns System, the purpose of this study was to develop a new Ryodoraku Neurometric Patterns System. In hardware design, adhesive electrodes were used to stabilize the pressure and moisture of the testing probe, and an AT89C51 microprocessor was used in the system to measure three points at the same time. In software design, Microsoft Visual Basic 6.0 was used to design the operating system which was able to do auto-measuring and continuous-measuring. For evaluating the stability of the new system, measurements of healthy subjects were taken. The results showed that the new Ryodoraku Neurometric Patterns System has more functions, and more stable than traditional one.
Keywords:Ryodoraku, skin resistance, skin conductivity
* Corresponding author: Ching-SungWeng Tel: +886-3-2654540；Fax: +886-3-2654599 E-mail: [email protected]
