綠建材性能實驗研究－建材有機化合物預測衰減模式探討及推動策略研擬
138
0
0
全文
(2) 目次. 目次 表次..................................................................................... III 圖次..................................................................................... IV 摘要....................................................................................... V ABSTRACT ....................................................................... VI 第一章 緒 論 ....................................................................1 第一節 第二節 第三節 第四節. 研究動機與目的................................................1 研究範圍與內容................................................4 研究方法與流程................................................6 預期研究成果與進度........................................8. 第二章 建材揮發性有機化合物標準檢測及分析方法 11 第一節 國內外相關綠色建材標章基準...................... 11 第二節 建材揮發性有機化合物標準檢測方法..........23 第三節 建材揮發性有機化合物標準分析方法..........29. 第三章 歷年小尺寸建材 VOCS 試驗結果彙整 .............31 第一節 小尺寸建材之種類及特性..............................33 第二節 小尺寸建材 VOCs 試驗結果彙整..................38. 第四章 建材揮發性有機化合物預測衰減模式 ............45 第一節 第二節 第三節 第四節. 建材 VOCs 衰減模式分析方法......................46 建材 VOCs 預測衰減模式回歸分析..............49 建材 VOCs 預測衰減模式總表建立..............54 建材逸散預估衰減模式之應用......................62. 第五章 建材有機化合物預測衰減模式推動策略及應用 ...........................................................................................65 第一節 建材有機化合物預測衰減模式推動策略......65 第二節 健康綠建材之應用..........................................67. 第六章 結論及建議........................................................69 I.
(3) 建材有機化合物預測衰減模式探討及推動策略研擬. 第一節 研究結論..........................................................69 第二節 後續研究及建議..............................................69. 附錄一、期初審查會議評審意見執行現況 ...................71 附錄二、期中審查會議評審意見執行現況 ...................73 附錄三、期末審查會議評審意見執行現況 ...................77 附錄四、小尺寸建材逸散模擬實驗室-歷年實驗數據總表 ...........................................................................................82 附錄五、小尺寸建材逸散模擬實驗室-歷年實驗數據彙整 ...........................................................................................84 參考書目 .........................................................................130. II.
(4) 目次. 表次 表 1-1 室內裝修建材分類方式 ............................................................................4 表 1-2 健康綠建材申請項目 ................................................................................4 表 1-3 預期研究進度表 ........................................................................................9 表 2-1 德國藍天使建築材料相關認證項目及管制規範 ..................................11 表 2-2 德國藍天使標章清漆 VOC 性能分群列表 ...........................................12 表 2-3 板材(兩向度產品) ...................................................................................13 表 2-4 傢俱或其他產品(具三向度表面) ...........................................................13 表 2-5 藍天使標章對揮發性和半揮發性有機化合物檢測基準 ......................15 表 2-6 GEV-EMICODE 分級..............................................................................16 表 2-7 芬蘭建材逸散分級 ..................................................................................17 表 2-8 ＪＡＳ、ＪＩＳ規格依真空乾燥法測量甲醛揮發量等級 ..................18 表 2-9 日本建築基準法建材分級 ......................................................................19 表 2-10 日本厚生勞動省 VOC 化學物質管制建議表 .......................................20 表 2-11 中國國家標準 CNS 建築材料相關認證項目及管制規範 ....................21 表 2-12 健康綠建材評定基準表 ..........................................................................22 表 3-1 室內裝修建材分類試驗統計 ..................................................................32 表 3-2 建材塗料的種類及特性 ..........................................................................33 表 3-3 接著劑類建材依其主成份分類 ..............................................................36 表 3-4 接著劑類建材依其主成份分類(續) .......................................................37 表 3-5 接著劑類建材分類特性 ..........................................................................37 表 3-6 主要定性建材內容 ..................................................................................38 表 3-7 13 種建材逸散出化合物定結果出現頻率 .............................................39 表 4-1 VOCS 逸散經驗公式彙整 .......................................................................49 表 4-2 乾式建材 TVOC「逸散因子」數值迴歸分析結果 ..............................50 表 4-3 溼式建材 TVOC「逸散因子」數值迴歸分析結果 ..............................51 表 4-4 乾+溼式 TVOC「逸散因子」數值迴歸分析結果................................52 表 4-5 乾式建材 HCHO「逸散因子」數值迴歸分析結果..............................53 表 4-6 建材適用之逸散因子衰減模式彙整 ......................................................53 表 4-7 IAQ MODEL 預估複層建材甲苯(TOLUENE)逸散濃度達安全值所需天數 .......................................................................................................................63. III.
(5) 建材有機化合物預測衰減模式探討及推動策略研擬. 圖次 圖 1-1 圖 1-2 圖 2-2 圖 2-3 圖 3-4 圖 3-5 圖 3-6 圖 3-7 圖 4-1 圖 4-2 圖 4-3. IV. 國內小尺寸建材逸散模擬實驗室儀器設備 ............................................3 研究流程圖 ................................................................................................7 小型環控箱測試原理 ..............................................................................23 健康綠建材試驗標準作業流程 ..............................................................25 合板 TVOC 逸散濃度逸散因子歷時變化 .............................................40 合板甲醛濃度逸散變化 ..........................................................................41 清漆 TVOC 逸散濃度逸散因子歷時變化 .............................................42 塑膠地磚+溶劑型接著劑 TVOC 逸散濃度及逸散因子歷時變化.......43 建材逸散因子衰減模式應用流程圖 ......................................................62 不同換氣率下-複層建材逸散濃度預測值(0-480HR) ............................64 不同換氣率下-複層建材逸散濃度預測值(120-480HR) ........................64.
(6) 摘要. 摘. 要. 關鍵詞：揮發性有機化合物、健康綠建材、預測衰減模式 一、研究緣起： 本研究以「建材揮發性有機化合物資料庫建立」之研究為基礎(已執行項 目有 91 年度「塗料類」、92 年度「地板類」、93 年度「接著劑類」建材等 相關研究)，主要為延續過去方法建立及檢測研究成果，並於現階段研究以應 用及推廣為考量，並努力提升檢測效能及減少耗材使用之目標。 二、研究方法及過程 本年度配合內政部建築研究所綠建材標章認證推動作業，以該所實驗室 受理廠商申請健康綠建材檢測之檢測數據進行實驗分析及資料整合，並彙整 小型環控箱揮發性有機化合物逸散預測衰減模式相關公式與檢測數據解析比 對，建立適用於我國環境之預測衰減模式，以提高檢測作業之實質效益。 本研究共分為下列四大部分進行：(一)彙整分析受理健康綠建材檢測之實 驗數據，並進行 TVOC 定性定量分析及逸散速率計算。(二)以所內受理廠商 申請健康綠建材檢測之實驗數據為基礎，進行健康綠建材分項資料庫之建置 。(三)彙整建材揮發性有機物預測衰減模式，以實驗數據推估解析並評估其適 用性。並依模式推估方式為指導，評估簡化實驗流程及減少耗材使用之可行 性。(四)收集國內外健康綠建材檢測資料進行分析比對，以提供健康綠建材相 關策略研擬及建議。 三、重要發現 本研究結果發現：(一)建材有機化合物預測衰減模式包括：一階衰減、二 階衰減及 Power Law 衰減能有效適用於各類型建材有機化合物之逸散變化 。(二) 建材可依據不同之衰減模式建立簡易之逸散資料庫，以方便未來實驗 室檢測資料管理並可作為基礎研究資料。(三) 在健康綠建材推動策略上，衰 減模式之建立可以提供綠建材資料庫之資訊共享、簡化檢測方法，提升檢測 效率、提供健康綠建材檢測基準及方法。 四、主要建議事項 (一)立即可行建議 主辦機關：內政部建築研究所 建議持續增加檢測項目及數量至建材逸散資料庫、增加本土氣候條件之 建材逸散研究並與國際接軌。 (二)中長期建議 主辦機關：內政部建築研究所 建議未來建立簡易之綠建材資料庫資訊共享平台。. V.
(7) 建材有機化合物預測衰減模式探討及推動策略研擬. ABSTRACT Keyword：VOCs, Healthy Building Material, Decay-predicting Model 1. Introduction This study is based on the results of the research: The Establishment of Data-bank on VOCs from Building Material (the accomplished research including: paints the 2002, flooring the 2003, and adhesives the 2004), which would head forward to upgrade the testing efficiencies and reduce the consumptions on the consideration of application and promotion. 2. Methods To combine with the promotion for the Healthy Building Material Label of ABRI, integrating the test data from material applying for GBM labeling for application research would be the main subject of this study. By fitting the test data with the decay-predicting models for emission from material in small-scale chamber, the proper prediction model would be established for better labeling efficiency. It could be an important reference for further study and establishing related strategies by comparing the test data with the international. 3. Results and suggestions 1.The qualitative / quantitative progress and emission rate calculating on TVOC from BMs applying for GBM Label. 2.Constructing the Healthy GBM data-bank on the base of test data from BMs applying for GBM Label. 3.Integrating and amending the VOC decay-predicting models by fitting them with the test data. Simplifying the experimental process and reducing the consumption would be the strategies for amending. 4.Gathering the international GBM test data as the references for Taiwan Healthy GBM Label.. VI.
(8) 第一章 緒論. 第一章 緒 論 第一節 研究動機與目的 一、 研究動機 近年來室內環境議題，逐漸受到國人重視，根據統計人們一生中約有超過90% 的時間是處於廣義的建築室內空間中，因此室內環境品質的良窳對人體之 健康影響甚大，而室內環境各項因子(音、光、溫熱、空氣、振動及電磁) 中，直接影響人們健康之空氣因子，更是造成許多室內環境使用者出現「 病態建築大樓症候群」(Sick Building Syndrom,SBS)症狀，因此室內空氣品 質(IAQ)的重要性攸關國人之健康及保健。在室內環境中影響室內空氣品質 的因子有外氣品質、室內人員密度、空調系統、建築材料、事務器具與用 品、其他有機物質等，由於一般建築室內空間裝修工程中，所使用的裝修 材種類多不勝數，是造成室內空氣污染問題的重要因子之一。 台灣地區位處亞熱帶氣候區，具有高溫高濕的環境特性，加上國人在建材使 用上，不論生產、施工及使用過程，皆有使用過量之趨勢，造成室內空氣 環境甲醛(Formaldehyde)之致癌風險高於可接受標準 10~100 倍之多1，因此 我國建材之健康品質急需加強管制，並提升本土建材轉型與升級。有鑑於 此，行政院於民國 90 年核定之「綠建築推動方案」中明確指示建立「綠建 材標章制度」 ，內政部建築研究所為配合「綠建材標章制度」政策的推動， 於 2004 年 7 月正式公告受理申請，並進一步推廣及教育民眾認識「健康綠 建材」 ，透過適當管制室內裝修中有害建材的使用量以減少室內空氣污染源 。 我國在 92 年將「綠建築評估體系」由原本之七大評估指標增加至九大評估指 標，並將「室內評估指標」納入綠建築評估體系中，主要是著重在「室內 健康」議題，將「綠建材」使用面積納入評估項目之內，而在 2005 年「住 宅性能品質評估制度」將「綠建材」使用列入推廣項目，於 2004 年增加「 建築技術規則」第 321~323 條，將綠建材推廣與建築管理結合。有此得知 1. Pei-ChihWu,Yen-YiLi,Ching-ChangLee,Che-MingChiang,Huey-JenJennySu，2003，RiskAssessmentofFormaldehydeatTypicalOfficeBuildingsinTaiwan,Indoor AirVol.13,No.4,pp.359-363.（SCI）. 1.
(9) 建材有機化合物預測衰減模式探討及推動策略研擬. ，國人已開始重視居住品質及健康舒適等環境因素，另一方面希望透過健 康綠建材的推廣使用以降低室內污染所造成之傷害以增進生活健康。 在「綠建材標章制度」執行上，依據內政部建築研究所「綠建築與居住環境 科技計畫」 ，持續推動室內環境品質控制及建材有機逸散物質檢測等議題之 研究，並配合行政院核定之「綠建築推動方案」 ，研定綠建材認定及檢測標 準項目與標章制度之研究。2004 年 7 月 31 日「綠建材標章制度」開始接受 申請，並優先針對「健康綠建材」及「再生綠建材」作標章評定及核發， 其中「健康綠建材」受理木質板類建材及塗料類建材等，2005 年更增加生 態、高性能防音、高性能透水等標章之申請。 本研究為延續內政部建築研究所建築室內空氣品質有關建材逸散揮發性有機 物質之研究成果，整合本所八十九年度「建材揮發性有機物質衰減總表架 構」及九十年度「室內建材揮發性有機逸散物質檢測標準試驗方法及程序 」之研究成果，及近三年度「建材有機逸散物資料庫之建立」等相關性研 究，本年度以「建材有機化合物預測衰減模式及推動策略研擬」之進階性 研究，作為落實健康綠建材檢測與推廣「健康綠建材標章」之參考依據。 二、 研究目的 本研究之目的乃在於促進建築室內環境品質指標基準之訂定，維護並提升居 民健康的室內環境意識，並作為國內檢測認證體系與各種政策研訂、相關 法規體系建構之重要參考依據。 主要之目的有下列幾點： 1.依據「建材揮發性有機化合物資料庫建立」之基礎，以實驗室受理廠 商申請健康綠建材檢測之實驗數據，進行「健康綠建材」分項「資料 庫」之建置。 2.建材接受健康綠建材檢測之揮發性有機化合物定性、定量分析及逸散 速率計算。 3.健康綠建材有機化合物逸散特性之評估及分析，並建立預測衰減模式。 4.健康綠建材之推動策略研擬及建議。. 2.
(10) 第一章 緒論. 圖1-1 國內小尺寸建材逸散模擬實驗室儀器設備. 資料來源：內政部建研所實驗室. 3.
(11) 建材有機化合物預測衰減模式探討及推動策略研擬. 第二節 研究範圍與內容 一、研究範圍 本研究之範圍依據 90 年度內政部建研所研究計畫-「室內建材揮發性有機逸 散物質檢測標準方法及程序之研究」中，對於國內室內主要裝修分類方式 ，以 91~93 年度研究之受測建材-塗料類建材、地板類建材、牆壁類建材及 接著劑類建材如(表 2-2.1)所示，以及 94 年度「健康綠建材」受理檢測之「 木質板類建材」及「塗料類建材」等為研究對象，如(表 2-2.2)所示，並透過 小型環控箱檢測法，檢驗出國內室內裝修時慣用之室內乾、濕式建材化合 物逸散數據，以完成我國建材有機物逸散量資料庫之建立，並探討建材有 機化合物預測衰減模式，以期將「建材逸散資料庫」轉換至產業界之應用 及「綠建材標章制度」之推廣。. 表1-1 室內裝修建材分類方式 項次. 材料部位分類. 主要建材內容. 地毯、蓆墊、PVC 地磚、木質地板、架高地板 等建材。 夾板、纖維板、石膏板、合板、壁紙、防音材等 第二類 牆壁類 建材。 第三類 天花板類 礦纖天花板、玻纖天花板、夾板等建材。 第四類 填縫劑與油灰類 矽利康、環氧樹脂等。 第五類 塗料類 油漆等各式水性、油性粉刷塗料。 第六類 接著(合)劑 油氈、合成纖維／聚氯乙烯 第七類 門窗類 木製門窗 第八類 傢具類 衣櫥、櫃檯成品、沙發等。 第九類 其他材料 塑膠製品 資料來源： 90 年度內政部建研所研究計畫案「室內建材揮發性有機逸散物質檢測標準方 法及程序之研究」 第一類. 地板類. 表1-2 健康綠建材申請項目 健康綠建材申請項目與材料類別 木質板類 塗料類. -4-. 合板、木心板、夾板、纖維板、密集板、粒片板、實木 油漆等各式水性、油性粉刷塗料.
(12) 第一章 緒論. 二、研究內容 本研究以「建材揮發性有機化合物資料庫建立」之研究為基礎(已執行項目有 九十一年度「塗料類」 、九十二年度「地板類」 ，九十三年度「接著劑類」 建材等相關研究)，主要為延續過去方法建立及檢測研究成果，並於現階段 研究以應用及推廣為考量，本年度配合內政部建築研究所綠建材標章認證 之推動作業，以本所實驗室受理廠商申請健康綠建材檢測之檢測數據進行 實驗分析及資料整合，並彙整小型環控箱揮發性有機化合物逸散預測衰減 模式與檢測數據解析比對，建立適用於我國環境之預測衰減模式，以提高 檢測作業之實質效益。另外與國外健康綠建材標章相關基準進行分析比對 ，提供日後研究及政策研擬之重要參考依據。. 具體研究內容項目如下： 1.彙整分析受理健康綠建材檢測之實驗數據，並進行 TVOC 定性定量分 析及逸散速率計算。 2.以所內受理廠商申請健康綠建材檢測之實驗數據為基礎，進行健康綠 建材分項資料庫之建置。 3.彙整建材揮發性有機物預測衰減模式，以實驗數據推估解析並評估其 適用性。並依模式推估方式為指導，評估簡化實驗流程及減少耗材使 用之可行性。 4.收集國內外健康綠建材檢測資料進行分析比對，以提供健康綠建材相 關策略研擬及建議。. -5-.
(13) 建材有機化合物預測衰減模式探討及推動策略研擬. 第三節 研究方法與流程 一、研究方法 （一）文獻分析法(Literature Analysis Method) 主要蒐集健康綠建材國內外相關技術規範、規定、實驗數據、研究成果 及實施案例等文獻資料，針對建材逸散衰減模擬方法進行歸納整理並比較其 適用性，作為國內健康綠建材揮發性有機物質逸散衰減模擬推估應用參考之 依據。彙整統計實驗分析所得知的 VOC 種類、性質等與國內外室內空氣品 質調查數據之相關文獻進行分析比對。. （二）比較分析法 針對文獻探討與所蒐集的實驗數據作比較分析，以彙整現有 VOC 整體 研究之相關實驗成果，瞭解逸散特性狀態與衰減歷時變化，並逐步比對取樣 建材之實驗結果分析其差異性，並建構健康綠建材預測衰減模式。. （三）實驗分析法 檢測受理廠商申請之健康綠建材、經實驗室分析設備儀器進行定性及量 化之分析，實驗結果經分析比對、專家諮詢等，以驗證實驗逸散模擬之適用 性。. （四）模擬分析法 藉由廠商申請檢測建材，依環控箱之歷時逸散濃度觀查結果，透過測試 單點濃度轉換為歷時逸散濃度，利用「文獻文析法」所歸納之建材逸散衰減 模式，進行建材逸散衰減模式分析擬合與檢驗，以確保逸散衰減模式之適用 性。. -6-.
(14) 第一章 緒論. 二、研究流程. 圖1-2 研究流程圖 研究動機與目的 研究範圍、方法確立. 相關資料收集回顧 研究方法與範圍確立 建材逸散衰減模式進行歸納整理 並比較其適用性. 選定建材逸散衰減模式. 建材標準測定法. 建材採樣 及測試建材. 小尺寸建標準 測定條件控制. 實 驗 計 畫. 資料統計. 專家訪談. 案例分析. 廠商申請受測建材. BTEX 及甲醛檢量線製作 建材中揮發性有機物質檢測 結果分析比對. 實驗數據結果回歸、分析 建材逸散衰減模式分析擬合與檢驗. 數據比對分析 YES. 室內建材揮發性有機物質之逸散模式建立. 建立逸散衰減模式. NO. 資料彙整、建檔 未來研究建議. 結論及建議. -7-. 研究成果報告書.
(15) 建材有機化合物預測衰減模式探討及推動策略研擬. 第四節 預期研究成果與進度 本年度研究主題為建材有機化合物衰減模式探討，依據建材有機逸散物 資料庫之分類方式，及逐年逐步進行檢測建構，配合內政部建築研究所-建材 逸散模擬實驗室之完成，以及台灣相關實驗研究與認證制度之同時完備，一 方面可銜接「綠建築推動方案」及「綠建材標章認證」之時程，另一方面， 則將實驗所得數據轉換為可推算、預估之逸散及衰減模式，在未來結合相關 研究領域以制訂室內空氣品質（IAQ）之建材逸散指標基準，作為本土建材 國家標準 CNS 與國際認定標準(如 ASTM)等相互認定及接軌之用。. 一、預期完成之工作項目： 1.以該年度所內實驗室受理廠商申請健康綠建材檢測之數據，依據「建 材揮發性有機化合物資料庫建立」之基礎，進行健康綠建材分項資料 庫之建置。 2. 配合本所受理廠商申請檢測建材結果作數據統整及實驗分析。 3. 確立適用之揮發性有機物預測衰減模式以利建材逸散濃度值推估。 4. 以該年度健康綠建材檢測成果與國外建材檢測資料分析比對，作為綠 建材推動策略之參考。. 二、預期之具體成果 確立建材實驗方法，數據資料可供管制與推估之應用。 1.統整該年度健康綠建材檢測數據，並進行分析比對。 2. 完成該年度健康綠建材檢測資料庫建置。 3. 建立建材揮發性有機物質逸散預測衰減模式。 4. 提供健康綠建材推廣應用之相關策略研擬建議。. -8-.
(16) 第一章 緒論. 預期研究成果進度表，與目前研究完成進度：. 第十月. 第九月. 第八月. 第七月. 第六月. 第五月. 第四月. 第三月. 第二月. 第一月. 月次. 第十一月. 表1-3 預期研究進度表. 備 註. 工作項目 文獻回顧 彙整健康綠建 材相關資訊 完成逸散模式 的分析比較 進行檢測數據 統計分析 進行彙整比較 撰寫期中報告 檢測推廣相關 策略研擬建議 完成檢測資料 庫建置 完成研究成果 報告 期中期末報告 預 定 進 度 10 ( 累 積 數 ) %. ◎. ◎. 20 30 40 50 60 70 80 85 90 % % % % % % % % %. 100. %. 說明：１工作項目請視計畫性質及需要自行訂定，預定研究進度以粗線表示其起訖日期。 ２預定研究進度百分比一欄，係為配合追蹤考核作業所設計。請以每一小格粗組線為 一分，統計求得本計畫之總分，再將各月份工作項目之累積得分(與之前各月加總) 除以總分，即為各月份之預定進度。 ３科技計畫請註明查核點，作為每一季所預定完成工作項目之查核依據。. -9-.
(17) 建材有機化合物預測衰減模式探討及推動策略研擬. -10-.
(18) 第二章 建材揮發性有機化合物標準檢測及分析方法. 第二章 建材揮發性有機化合物標準檢測及分析方法 第一節 國內外相關綠色建材標章基準 一、 國外健康綠建材標章制度 目前國際上相關「健康綠材標章」認證制度之管制基準，皆以建材之揮發 性有機化合物(VOCs)及甲醛(Formaldehyde)逸散濃度(c.)及逸散速率(E.F.)為主 要限制項目，主要有「德國藍天使標章」、「德國 GUT 地毯標章」、「德國 GEV-EMICODE」 、 「芬蘭建材逸散分級」 、 「美國 GreenGuard」 、 「美國 CRI 地毯 標章」 、 「日本建材分級」等，皆針對建材揮發性有機物質之化合物含量限制及 禁用限制作一整理。 (一)德國藍天使 藍天使標章為世界上最早建立、發展至今最為完備的德國建材標章制度。 認證產品的種類共計有十大類：，其中與建築材料相關的檢測對象為：1. 清漆 ；2.壁紙；3.木製產品；4.合板；5.塗料；6. 接著劑(如表 2-1.1 所示)，並依各 自之材料特性設定健康性能之管制規範。. 表2-1 德國藍天使建築材料相關認證項目及管制規範 建築相關. 綠產品 清漆 壁紙 木製產品 合板 塗料 接著劑. 管制規範 RAL-UZ 12a Low-Pollutant Varnishes RAL-UZ 35b Wallpapers containing another material RAL-UZ-038 Low-Emission Wood Products and Wood-Base Products RAL-UZ-076 Low-emission Composite Wood Panels RAL-UZ-102 Low-Emission Wall Paints RAL-UZ113 Low-Emission Floor Covering Adhesives and other installation Materials. 1.低逸散清漆(Low-Pollutant Varnishes)：範圍在於建築室內及室外所使用 的清漆及類似清漆塗層處理的材料之基準要求。以標準化之分析方式， 解析整體乾燥後之清漆表面之材料物質。 -11-.
(19) 建材有機化合物預測衰減模式探討及推動策略研擬. (1)有機化合物含量限制： ■甲醛：甲醛總含量不得超過 10 mg/kg。 ■VOCs：含量管制依產品內容主要分為五大類(如表 2-1.2 所示). 表2-2 德國藍天使標章清漆VOC 性能分群列表 分. 級 第一類 (Group I) 第二類 (Group II). 第三類 (Group III) 第四類 (Group IV) 第五類 (Group V). 產. 品. 內. 容. 防漏材、初階防漏材以及產品內含 固體成分者 底層用清漆、透明清漆、拼花地板 用清漆、地板用漆及清漆、一般防 漏用材以及產品中含固體成分者 木板亮光漆含固體成分者 木板亮光漆含固體成分者. VOC 含量體 VOC 含量重 積百分比 量百分比 < 20 %. 2 weight-%. ≥ 20 %. 8 weight-%. < 30 % ≥ 30 %. 8 weight-% 10 weight-%. 水溶性清漆、白色或有色清漆內含 > 40% 固體成分者 高固性清漆內含固體成分者 ≥ 85 %. 10 weight-% 15 weight-%. (2)化合物禁用限制(指標污染物)：另行規範。(Annex I to Directive 67/548/EEC、公定有毒危害物質、TRGS 905、MAK-value-List). 2.壁紙(Wallpapers containing another material)：針對以紙為材料之壁紙， 表面覆蓋其他物質(如塑膠)之材料 (1)化合物含量限制： ■甲醛：最終製品甲醛逸散量每 100 克乾燥壁紙不得超過 8 毫克。 ■TVOC：VOC 含量< 100µg/g. 3.木製產品(Low-Emission Wood Products and Wood-Base Products)：針對 室內使用之復合木質板材(塗料及無塗料) (1)化合物含量限制： ■甲醛：測試環境條件下之甲醛濃度 0.05 ppm ■TVOC：全部的物質必需進行定性與定量，所有經認定之有機物質量大於. -12-.
(20) 第二章 建材揮發性有機化合物標準檢測及分析方法. 1 µg/m³者均需進行認定，並列入總揮發性有機物質濃度檢討。 (2)化合物禁用限制(指標污染物)：在木板材及其不得添加防腐劑及其他 有機鹵化物。. 4. 合板(Low-emission Composite Wood Panels)：此基準適用於成品預備主 要於室內使用之木料(例如具表面塗佈之家具、室內門、版、地板材、 地面層版、預製拼花地板) (1)化合物含量限制： ■甲醛：在機器施做前或塗佈前，甲醛於 test chamber 之穩態濃度為 0.1ppm 。 ■TVOC：a)兩向度之產品或原料(例如具塗面之門、版、地板、預製地板) 250 g/l 。 b)供家具或其他三向度表面使用 420 g/l 。. 表2-3 板材(兩向度產品) 檢測時間 有機化合物Organic compounds Boiling point 50-250°C 有機化合物Organic compounds Boiling point > 250° C CMT Substances 12) 致癌、基因突變、畸 形物質. (24±2h). (28th±day). -. 300 µg/m³. -. 100 µg/m³. < 1 µg/m³. < 1 µg/m³. 表2-4 傢俱或其他產品(具三向度表面) 檢測時間 有機化合物Organic compounds Boiling point 50-250°C 有機化合物Organic compounds Boiling point > 250° C CMT Substances 12) 致癌、基因突變、 畸形物質. (24±2h). (28th±day). -. 600 µg/m³. -. 100 µg/m³. < 1 µg/m³. < 1 µg/m³. -13-.
(21) 建材有機化合物預測衰減模式探討及推動策略研擬. (2) 化合物禁用限制(指標污染物) ：另行規範。(Annex I to Directive 67/548/EEC、公定有毒危害物質、TRGS 905、MAK-value-List)。. 5.低逸散牆體漆料(Low-Emission Wall Paints)：針對牆體裝修所使用之漆 料為標章認證對象，主要性能要求為低 VOC 逸散之性能管制與特定化 合物使用限制。 (1)化合物含量限制： ■甲醛：游離甲醛低於 10ppm ■TVOC 不得超過 700ppm。。 (2)化合物禁用限制(指標污染物)：另行規範。(Annex I to Directive 67/548/EEC、公定有毒危害物質、TRGS 905、MAK-value-List)。. 6.低逸散散地板用接著劑(Low-Emission Floor Covering Adhesives and other installation Materials)： 在室內環境地板材的安裝，過去經常以接著劑作大面積的塗佈,因此就 環境及健康的理由而言，每樣產品都應是最低逸散量。接著劑檢測範 圍是依據 TRGS 610 例如：乳液狀的接著劑是依據 DIN EN 923(1998-05) ，機動型、固定材料用之接著劑及無溶劑基礎塗裝用接著劑也是依據 TRGS 610;未來所提供檢測之接著劑應視同把材料安裝在室內環境。地 板用及安裝其它材料用之接著劑範圍，還包括： 1.壁紙用漿糊. 2.瓦、瓷磚、地磚用接著劑. 3.填縫劑. 4.表面裝修用接著劑. (1)化合物含量限制： a.揮發性和半揮發性有機化合物(室內空氣品質)產品必須不超過下述 的逸散量 b.甲醛和乙醛：甲醛和乙醛 3 天內在環控箱所測得總逸散量不能超過 0.05ppm。 c.防腐劑：不能含有任何可能破壞生物的物質。. -14-.

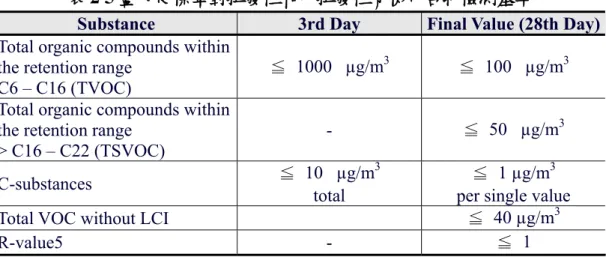

(22) 第二章 建材揮發性有機化合物標準檢測及分析方法. 表2-5 藍天使標章對揮發性和半揮發性有機化合物檢測基準 Substance Total organic compounds within the retention range C6 – C16 (TVOC) Total organic compounds within the retention range > C16 – C22 (TSVOC) C-substances Total VOC without LCI R-value5 資料來源：http://www.blauer-engel.de/. 3rd Day. Final Value (28th Day). ≦ 1000 µg/m3. ≦ 100 µg/m3. -. ≦ 50 µg/m3. ≦ 10 µg/m3 total. ≦ 1 µg/m3 per single value ≦ 40 µg/m3 ≦ 1. -. (二)德國 GuT 地毯標章 採生命週期評估，自願性質，為產業主導之單一(地毯)建材標章。歐洲地 毯製造商及相關上下游產業(如化工產業、織品業、工會等)組織並建立之地毯 產品標章，目標為在歐盟法律之前的進階性基準。 (1)化合物含量限制： ■甲醛：對於紡織品之認定值需小於 10µg/m3。 ■TVOC：300µg/m3。 (2)化合物禁用限制(指標污染物)： 致癌物、包含致癌物的含氮染料、 高揮發性的氟氯碳化物、染劑或助染劑不得含以下重金屬：鉛、鎘、 汞、鉻 6。. (三)德國 GEV-EMICODE 由德國主要之黏著劑製造商「地板裝修材逸散控制協會 - GEV」 (Gemeinschaft Emissions-kontrollierte Verlegewerkstoffe e.V.)建立的建材分級制 度 GEV-EMICODE，主要針對地板材料作認證，認證對象如黏著劑、填充材、 表面材、支撐材等，藉由檢測 VOC 逸散與臭氣逸散將地板材分為 EMICODE EC1、EMICODE EC2、EMICODE E3 三個等級，以下分別介紹：. -15-.

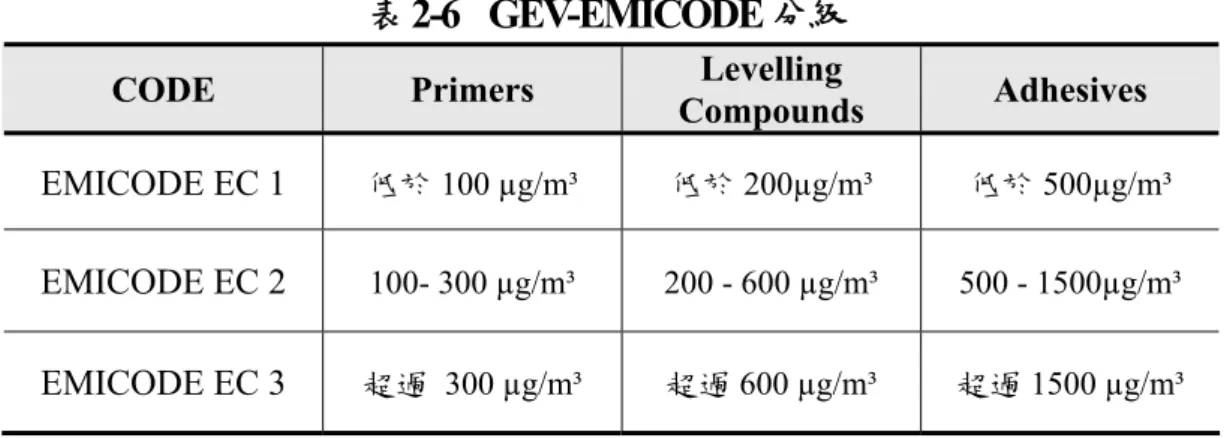

(23) 建材有機化合物預測衰減模式探討及推動策略研擬. (1)化合物含量限制： ■TVOC：材料安裝完成後第 10 天(黏著劑安裝完成後 72 小時)，持續取樣 空氣樣品完整 2 小時全部的揮發性有機物質集中後以合成值認定 ，惟揮發性有機物質超過 20µg/m³者需獨立認定。如表 2-1.5 所示. 表2-6 GEV-EMICODE 分級 CODE. Primers. Levelling Compounds. Adhesives. EMICODE EC 1. 低於 100 µg/m³. 低於 200µg/m³. 低於 500µg/m³. EMICODE EC 2. 100- 300 µg/m³. 200 - 600 µg/m³. 500 - 1500µg/m³. EMICODE EC 3. 超過 300 µg/m³. 超過 600 µg/m³. 超過 1500 µg/m³. (2)化合物禁用限制(指標污染物)：安裝完成後 24 小時，持續取樣空氣樣 品完整 2 小時，化合物為 C1 及 C2 類或疑似 C3 類2之致癌物質在生產過程中禁 止使用。部分化學物質可能是在安裝技術過程中無法避免的，以測試的方式來 建立這些個別化合物的極限基準值。 C 1 substances: below 2 µg/m³ (limit of detection) C 2 substances: below 10 µg/m³ C 3 substances: below 50 µg/m³ (四) 芬蘭建材逸散分級 芬蘭之「建材逸散分級」的制定目的是為了在建造或設計階段採用低逸散 的建材或設備，以提供較健康或較舒適的住居環境。 建材商須將建材送到獨立的實驗室測試，必須通過此制度的認證，才能成 為可使用的健康建材，此制度將建材分為 M1、M2、M3 三個等級，M1 代表品 質與逸散情形都最佳，M3 是三個等級中逸散量最高的等級。分級類別的建材 2. 德國GEV-SpecificationsandClassificationCriteria Carcinogens(C1,e.g.benzene)areclassifiedincancer-causingmaterials (C2,e.g.acrylonitrile),materialsthatindicatecancer-causingpropertiesinanimalexperimentationandmaterials (C3,e.g.formaldehyde)suspectedofhavingacancer-causingeffect.. -16-.
(24) 第二章 建材揮發性有機化合物標準檢測及分析方法. 數量一直穩定成長，截至 2002 年五月為止，已通過分級的建材已達 500 種以 上，涵蓋範圍包括：灰泥或瓦類產品、抹灰打底、油灰、地板、油漆和顏料、 黏著物、建物木板、礦質的羊毛、填充物等。 (1)化合物含量限制： ■甲醛、TVOC：檢測所含甲苯類化合物(介於 C6 to C16 間)反應的量值總合 」若任何其他合物被發現在此範圍之外，都需被定量與報告。. 表2-7 芬蘭建材逸散分級 標準. M1-第一等. M2-第二等. M3-第三等. TVOC. ＜0.2mg/m2h. ＜0.4mg/m2h. ＞0.4mg/m2h. HCHO. ＜0.05mg/m2h. ＜0.125mg/m2h. ＞0.125mg/m2h. (2)化合物禁用限制(指標污染物)：致癌物質(CATE 1 of IARC)之逸散量 需低於 0.005 mg/m²h。. (五)美國 GREENGUARD 總部位於華盛頓特區之全球性非營利組織，並由第三者科學機構建立室內 產品及建材之準則。目標為藉由鼓勵或幫助製造者對產更安全的產品研發、製 造與販售增進公共健康與生活品質。管制對項包括：辦公傢俱與設備、牆壁披 覆材、天花、塗料、地板、隔熱隔音材、其他建築構材、以及紡織品、消費產 品、清潔產品等，依產品之特性分別針對甲醛、VOCs、臭氧、一氧化碳、氮 氧化物、二氧化碳及呼吸性粉塵進行認證。 (1)化合物含量限制：一般的測試時間是 96 小時，而以第 4、8、24、48 、72、96 作為量測點。 ■甲醛：0.05 ppm ■TVOC：0.50 mg/m3 (2)化合物禁用限制(指標污染物)：需將 NTP 及 IARC 中所規範之致癌物 與撢性化合物表列。. -17-.
(25) 建材有機化合物預測衰減模式探討及推動策略研擬. (六)美國 CRI 地毯標章 為了確認地毯產品確實為低 VOC 產品，CRI 建立一套標章計畫。CRI 室 內空氣品質地毯測試，標於地毯上綠色及白色標誌表示其已經過實驗室測試及 符合低散逸的標準。 針對健康性(逸散量)評估，自願性質，為產業主導之單一(地毯)建材標章。 美國地毯業協會，由 94 %之美國地毯製造商、原料供應者和相關產業組成。預 期有更多相關業種，如盤商、零售商及安裝者加入。 (1)化合物含量限制： ■甲醛：0.05 mg/m²·hr ■TVOC：0.50 mg/m²·hr. (七)日本建材表示制度‧空氣環境性能表示 針對建築材料中之合板、構造用板、中密度纖維板 MDF、粒片板 Particle Board 等建材，可由組成之構造材料以板狀試體，以乾燥容器法進行之甲醛污 染物之評估。 (1)化合物含量限制： ■甲醛：分為三個等級，如表 2-1.7 所示。. 表2-8 ＪＡＳ、ＪＩＳ規格依真空乾燥法測量甲醛揮發量等級 記号. 平均. 最大. Ｆ☆☆☆☆ Ｆ☆☆☆ Ｆ☆☆. ０．３ mg/Ｌ以下 ０．５ mg/Ｌ以下 １．５ mg/Ｌ以下. ０．４ mg/Ｌ以下 ０．７ mg/Ｌ以下 ２．１ mg/Ｌ以下. (八)日本建築基準法 2002 年公佈建築基準法修正案，因應居室的種類及換氣回數，對使用在室 內修上會逸散甲醛的建材進行面積限制，未來對於新建造之建築物，所使用之 建築材料(包括；合板、木製地板、結構用平板、集成材、單板積層材、壓熱合 成木材、粒片板、其他木質建材、尿素樹酯板、壁紙、接著劑、保溫材、緩衝 材、斷熱材、塗料、裝餘塗材等項目)皆需經過甲醛逸散量認定，方能於建築物 中使用，此管制措施預計於 2003 年 7 月施行。 -18-.
(26) 第二章 建材揮發性有機化合物標準檢測及分析方法. (1)化合物含量限制： ■甲醛：小形環控箱之測試，捕集間隔以試驗開始後第 1 天,第 3 天,第 7 天, 第 14±1 天及第 28±2 天進行採樣，然 28 日前材料己達平衡狀態 時，該值為發散量的測定值，如表 2-1.7 所示。 ■TVOC：2001 年 4 月日本厚生勞動省針對室内環境濃度之 VOC 建議 8 項 化學物質總量之評估値，以健康之影響擬定各化合物質之濃度值 ，如表 2-1.8 所示。 (2)化合物禁用限制(指標污染物)：禁止在有居室的建築物內用添陶斯松 (chlorpyrifos,防蟲劑的一種)的建材。. 表2-9 日本建築基準法建材分級 2003 日 本 建 築 基 準. 法 (甲 醛 逸 散 速 率 ). 公告管制之建築材料 名 稱. JIS 、 JA S 之 F☆ ☆ ☆ ☆. 5 μ g /m 2 /h 以 下. 5 μ g /m 2 /h ～ 2 0 μ g /m 2 /h. 對應規格. 材料使用面積 N 2S 2+ N 3S 3≦ A. 第三種甲 醛 逸散建築 材料. JIS 、 JA S 之 F☆ ☆ ☆. ACH 住宅. 1 .2. 0 .7 以 上. N2. 2 .8. 0 .5 ～ 0 .7. 0 .8 8. 0 .7 以 上. 1 .4. 0 .5 ～ 0 .7. 3 .0. 0 .3 ～ 0 .5. 住宅. 0 .2. 0 .7 以 上. N3. 0 .5. 0 .5 ～ 0 .7. 0 .1 5. 0 .7 以 上. 0 .2 5. 0 .5 ～ 0 .7. 非住 宅. N2. 2 0 μ g /m 2 /h ～ 1 2 0 μ g /m 2 /h. 第二種甲醛 逸散建築材料. JIS 、 JA S 之 F☆ ☆. 非住 宅. 住宅品確 法表示 等級 3. 室內 使用 限制 無限制. 等級 2. 使面積 限制. 等級 1. N3. 2. 1 2 0 μ g /m /h 以 上. 第一種甲醛 逸散建築材料. JIS 、 JA S 之 舊 E 2、 F C 2. 0 .5 0 .3 ～ 0 .5 住 宅 換 氣 率 0 .5 以 上 非 住 宅 換 氣 率 0 .3 以 上. 等級 無. 禁用. -19-.
(27) 建材有機化合物預測衰減模式探討及推動策略研擬. 表2-10 日本厚生勞動省VOC 化學物質管制建議表 化學物質 甲醛 甲苯 二甲苯 對二氯苯 乙苯 苯乙烯 陶斯松 肽酸二丁酯 十四烷 2 乙基己烷基二丁酯 有機磷殺蟲劑 乙醛 丁基滅必蝨. 室內濃度標準值 濃度標準值(μg/m2) 100 260 870 240 3800 220 1(幼兒 0.1) 220 330 120 0.29 48 33. 空氣中之濃度 0.08ppm 0.07ppm 0.20ppm 0.04ppm 0.88ppm 0.05ppm 0.07ppb(0.007ppb) 0.02ppm 0.04ppm 7.6ppb 0.02ppb 0.03ppm 3.8ppb. 二、國內健康綠建材標章制度 (一)中國國家標準(CNS) 經濟部標準檢驗局對於國內建築相關材料之游離甲醛釋出量進行管制，主 要規範對象包括粒片版、纖維版、合板類、地板類、集成材、壁紙等建材，將 建材構造材料組成板狀試體，以乾躁容器法進行之游離甲醛釋出量試驗，運用 甲醛溶於水之特性，使蒸餾水吸收釋出之游離甲醛以作為試料溶液進行甲醛之 定量試驗。惟對於建材其他項目揮發性有機物質目前暫無相關規範管制。 (1)化合物含量限制： ■甲醛：將建材游離甲醛濃度分為三級，如表 2-1.9。 ■合板類建材逸散游離甲醛濃度分為三級： a.E0:0.5mg/L 以下。 b.E1:1.5mg/L 以下。 c.E2:5.0mg/L 以下。 ■地板類建材逸散游離甲醛濃度分三級： -20-.
(28) 第二章 建材揮發性有機化合物標準檢測及分析方法. a.平均值:F1:0.5mg/L 以下。 F2:5mg/L 以下。 F3:10mg/L 以下。 b.最大值：F1:0.7mg/L 以下。 F:2:7mg/L 以下。 F3:12mg/L 以下。 ■集成材類建材逸散游離甲醛濃度分三級： a.平均值 FC0:0.5mg/L 以下。 FC1:1.5mg/L 以下。 FC2:3.0mg/L 以下。 b.最大值：FC0:0.7mg/L 以下。 FC1:2.1mg/L 以下。 FC2:4.2mg/L 以下。. 表2-11 中國國家標準CNS 建築材料相關認證項目及管制規範 產品 合板類. 地板類. 集成材. 壁紙. 管制規範. 分級. CNS2215 粒片版 CNS9909 中密度纖維版 CNS2871 方塊地板及鑲嵌地板 CNS8058 特殊合板. 分三級(Eo,E1,E2) 分三級(Eo,E1,E2) 分三級(F1,F2,F3) 分三級(F1,F2,F3). CNS11341 板條地板 CNS11342 複合木質地板. 分三級(F1,F2,F3) 分三級(F1,F2,F3). CNS11029 裝修用集成材. 分三級(FC0,FC1,FC2). CNS11030 化粧貼面裝修用集成材. 分三級(FC0,FC1,FC2). CNS11031 結構用集成材. 分三級(FC0,FC1,FC2). CNS11032 化粧貼面結構用集成柱. 分三級(FC0,FC1,FC2). CNS11818 單板層積材. 分三級(FC0,FC1,FC2). CNS14646 結構用單板層積材. 分三級(FC0,FC1,FC2). CNS14647 結構用木質板. 分三級(FC0,FC1,FC2). CNS11196 壁紙施工用澱粉系黏著劑. 5mg/L 以下. CNS11491 壁紙. 2mg/L 以下. (二)健康綠建材標章制度. -21-.
(29) 建材有機化合物預測衰減模式探討及推動策略研擬. 「健康綠建材」針對建材所逸散之有機化合物進行定性定量評定，以限制 室內空氣中揮發性有機物質總質量濃度。考量本土的氣候條件，進一步規範材 料在建築室內空間中之有機化合物逸散特性，依國人 圖2-1 健康綠建材標章 裝修習慣，簡化為標準室內裝修模型來計算裝修強度 ，以「單位面積污染物逸散率」 （mg/m²‧hr）來評定 建築材料有機逸散物之逸散效率。目前化合物限制主 要以揮發性有機化合物逸散速率及甲醛逸散速率兩種 指標來評定，確保健康綠建材的低逸散特性。 依據我國環保署提供之室內甲醛容許濃度值為 0.1ppm；而 TVOC 濃度值 方面，依據世界衛生組織 WHO 提供之建議值 0.3 mg/m3 作為 TVOC 濃度之評 定指標。現今國際規範建材有機污染物指標是以逸散速率表示，所以依 HCHO ：0.1ppm、TVOC：0.3mg/m3 兩基準值經質量平衡模型（Mass Balance Model ）換算，得知國內健康綠建材規範甲醛與總揮發性有機物質之評定基準，如表 2-1-10 所示。. 表2-12 健康綠建材評定基準表 一、甲醛（HCHO） 材料類別. 性能水準(逸散效率). 說明. 木質板類、塗料類. ＜0.08 mg / m2․hr. 建材樣本置於環控箱中試驗建材逸散量，量測 甲醛濃度達穩定狀態時之逸散率。. 二、總揮發性有機物質（TVOC） 材料類別. 性能水準(逸散效率). 說明. 木質板類、塗料類. ＜0.19 mg / m2 ․hr. 建材樣本置於環控箱中試驗逸散量，量測總 揮發性有機物質(TVOC)濃度達穩定狀態時 之逸散率。. 測試機構：經綠建材審查委員會認可之實驗室. 注意事項： 1.. 測試方法依據內政部建研所標準測試法，計劃編號 MOIS901014，測試時間達 48 小時或 已達到評定基準值（甲醛＜0.08 mg / m2․hr，總揮發性有機物質＜0.19 mg / m2․hr）者 即可停止測試。 2. 總揮發性有機物質化合物評定：苯、甲苯、對二甲苯、間二甲苯、鄰二甲苯、乙苯。. 【文件審查】申請廠商須檢附相關施工流程、圖說、文件說明，確保日後施做時，工法亦能 符合健康性設計及要求。. -22-.
(30) 第二章 建材揮發性有機化合物標準檢測及分析方法. 第二節 建材揮發性有機化合物標準檢測方法 目前內政部建築研究所採用之揮發性有機物質標準測試方法乃參考 ASTM（American Society for Testing and Material）D5116-97 所規範之小型環控 箱測試法及內政部建築研究所標準試驗方法(計畫編號 MOIS901014)進行建材 揮發性有機物質逸散模擬試驗，其試驗原理及方法分述如下：. （一）、試驗原理： 本測試系統包括下列四大部分，如圖 2-2.1 分別是： 1.小型環境控制箱（Small scale Environmental Chamber） 2.清淨空氣產生系統（Clean Air Generation System） 3.環境監測及控制系統（Monitoring and Control System） 4.即時採樣與分析系統（Real-time Sampling and Analyzing System）. 圖2-2 小型環控箱測試原理. -23-.
(31) 建材有機化合物預測衰減模式探討及推動策略研擬. （二）、試驗方法： 依據內政部建築研究所標準測試方法（計畫編號 MOIS901014），主要針 對小尺寸建材甲醛及揮發性有機物質試驗，測試方法如下： 1. 設定環境控制箱之環境條件在：溫度 25℃，溼度：50﹪，換氣率：0.5 h-1 2. 空白實驗：在進行建材樣本分析前，須進行環境控制箱內部之空白分析 ，其單一揮發性有機物質濃度小於 2 μg/m3，總揮發性有機物質濃度 小於 10μg/m3。 3. 空白實驗分析完成後，將測試建材放入環境控制箱內部，建材中所含的 揮發性有機物質會於環控箱內部慢慢逸散，利用環控箱內部循環系統， 使揮發性有機物質能於環控箱內部充分混合。 4. 定性分析：建材置入環控箱後，進行採樣，採樣時間為一小時，經熱脫 附裝置捕集後，以 GC/MS 進行 TVOC 定性分析。 5.檢量線建立：配製不同濃度之標準品，取定量於標準氣體注入口處注入 至熱脫附裝置，特定化學物質進入 GC/FID 進行定量之分析。標準品配 製之絕對量介於 5-3000 ng，以層析圖之訊號值與其絕對量（ng）製作 檢量線，檢量線相關係數須達到 0.995 以上。 6.定量分析：建材之 TVOC 逸散率會隨時間而呈現衰減現象，因此採樣時 間及頻率也須配合其逸散情形做規劃，測試時間最少為 48 小時；甲醛 試驗：前 24 小時為每 2 小時採樣一次，測試 24 小時至 48 小時為每 4 小時採樣一次。TVOC 試驗：前 24 小時為每 1 小時採樣一次，測試 24 小時至 48 小時為每 2 小時採樣一次。 7. 連 續 監 測 至 環 控 箱 內 部 有 機 物 質 以 達 到 基 準 值 以 下 (TVOC-0.19 mg/m2hr)，或呈現穩定逸散率(穩定時以第 48 小時逸散率或不穩定時以 第 72 小時逸散率)即可。. -24-.
(32) 第二章 建材揮發性有機化合物標準檢測及分析方法. （三）、試驗流程：. 圖2-3 健康綠建材試驗標準作業流程 建材樣本收件. 測試建材保存 測試系統 QC 控制 環控箱測試條件控制. 環控箱空白試驗分析. 建材置入環控箱測試. 建材定性測試. 建材定量測試. GC/MS 分析-. GC/FID 分析-甲醛及 TVOC (TVOC-目前以苯、甲苯、乙苯、鄰二甲 苯、間二甲苯、對二甲苯為指標性污染物). TVOC 種類 逸散物質種類分析. 檢量線換算濃度及逸散速率 建材有機化合物逸散及衰減數 值計算、繪製. 測試報告書製作. 測試報告書簽署核准. -25-.
(33) 建材有機化合物預測衰減模式探討及推動策略研擬. （三）、試驗方法品質管制： 1.使用本方法的環境控制箱須於分析前進行空白分析，以防杜實驗室所引 起的污染。 2.GC/MS 在使用前須以 FC-43 進行調機，必須符合規定，才能進行定性 分析。 3.每次分析完成後，須利用潔淨空氣以三倍環控箱內部體積進行置換，並 進行空白分析，以避免上次分析過程中之有機物質殘留於環控箱內或殘 留於管線中。 4.實驗室須保持執行記錄來確認數據品質，隨後的查核工作必須與已建立 之執行標準配合，以決定檢測結果是否在方法所要求的精密度及準確度 範圍之內。 5.標準氣體配製前，須以零級空氣或氮氣沖洗採樣袋，沖洗完成後並以零 級空氣或氮氣充滿採樣袋，進行採樣袋空白分析，以避免有機物質殘留 ，而造成偏差。 6.每一片建材分析前、應執行檢量線查核(QC)，以確定檢量線之適用性。 7.品管樣品：以自行配製與檢量線標準品不同來源之標準溶液，適量於標 準氣體注入孔與以注入，進行分析，計算其回收率，品管樣品的回收率 可作為實驗室分析能力的依據。 8.使用本方法檢測揮發性有機化合物，品管樣品的回收率必須在 15％的範 圍內，精密度必須控制在 15％以內。 9.執行分析時，須注射每日校正標準品來評估分析系統是否正常運作，包 括波峰是否正常、感應是否與先前校正者符合，詳細檢查層析圖譜可判 斷分離管柱是否仍能使用，如果改變系統（如更換分離管柱），則須重 新校正系統。 （四）、精密度與準確度： 1.檢量線的線性係數（Ｒ2 值）不得小於 0.995。 2.準確度：標準溶液濃度的配製值和量測值的平均相對誤差（relative error ），需小於 15％。. -26-.
(34) 第二章 建材揮發性有機化合物標準檢測及分析方法. 相對誤差＝(｜量測濃度－配製濃度｜/配製濃度) × 100％ 3.精密度：檢量線濃度最低點連續測定七次，求其變異係數，其值不可超 過 15﹪。 變異係數 RSD (%). =. SD X. × 100%. X：量測七次所得之平均濃度值。 S.D：分析七次所求的之平均標準偏差。 4.方法偵測極限 (method detection limit, MDL) ：定義為一包含待測物的樣 品基質中， 99％ 的信賴度極限(confidence limit)內，可偵測到待測 物的最低且大於零的濃度。方法偵測極限(MDL)主要是參考環檢所 公告之規範，配製檢量線最低點之濃度，進行重複 7 次測定，計算 重覆測試的變異數(S2)和標準偏差(S)如下： 2 ⎡ ⎛ n ⎞ ⎤ ⎢n ⎜∑ Xi ⎟ ⎥ ⎝ ⎠ ⎥ 1 ⎢ S2 = X i2 − i =1 ∑ ⎢ ⎥ n − 1 i =1 n ⎢ ⎥ ⎢⎣ ⎥⎦. ( ). S = S2. 1/ 2. 其中，Xi：i＝1 到 n，第 i 個樣品經過完整的分析步驟後，最後的量測結果 。Σ 表示 i ＝ 1 到 n，所有 X 值的和。 MDL 的計算如下： MDL ＝ 3S 方法偵測極限之確認： 以計算得到的 MDL 濃度添加至樣品基質內，重覆進行 7 次測試，利用最 近一次 MDL 重覆測試之變異數 (S2) 值及前次 MDL 重覆測試 之 S2 值，計 算 F 比例。F 比例之計算是將較大之 S2 值作為分子，稱為 SA2；另一個 S2 -27-.
(35) 建材有機化合物預測衰減模式探討及推動策略研擬. 作為分母，稱為 SB2，先計算 F 比例再與 3.05 做比較, 若 SA2/SB2＜3.05 ，利用下述公式計算共同的標準偏差(Spooled standard deviation, Spooled) ：. S pooled. ⎡ 6S 2 + 6S B2 ⎤ =⎢ A ⎥ 12 ⎣ ⎦. 1/ 2. 若 SA2/SB2>3.05，重新添加最近計算得到之待測物 MDL 濃度。若樣品 在添加最近之 MDL 濃度後仍不能夠定性，則出具報告之 MDL 濃度應介於 此次與前次計算得到的 MDL 濃度之間，且此濃度可用於定性。 計算得到之 Spooled 值，依下述公式計算最後的 MDL 值：. MDL ＝ 2.681×(Spooled). -28-.
(36) 第二章 建材揮發性有機化合物標準檢測及分析方法. 第三節 建材揮發性有機化合物標準分析方法 小型環控箱的實驗數據分析(Chamber model)計算逸散因子： 根據環控箱測試結果，可以得到建材逸散出揮發性有機物濃度-時間的數 據。在描述建材的逸散上，通常會討論二個計術名詞，即逸散因子(Emission. Factor)及逸散率(Emission Rate)，用以描述室內材料的逸散率。. ER=A(EF). (式 2-1). ER=逸散率，mg/hr A=來源面積，m2 EF=逸散因子，mg/m2h 由上面的定義逸散率(ER)可以使用在面積逸散源；逸散因子(EF)僅能使 用於描述面積逸散源。逸散因子的計算方法如下所述：. (1)個別濃度數據點直接計算逸散因子： 假如將逸散速率(Emisson Rate)視為「定值」 ，且不考慮時間變化關係， 環控箱達到穩定狀態(Steady Statae)則逸散因子(EF)可以單一數據，藉下式計 算：. EF = Cs ( N / L ). （式 2-2）. EF：逸散因子（Emission Factor），mg m-2 h-1 Cs：測試箱穩定狀態之濃度，mg/m3 N：換氣率，h-1 L：負荷率，m2/m3 注意：若逸散速率不是定值，同時環控箱未達穩定狀態，以此種方法計 算，將產生顯著誤差。. 29.
(37) 建材有機化合物預測衰減模式探討及推動策略研擬. (2)時間-濃度關係數據直接計算逸散因子： 單點數據必須有 10 點以上，同時數據變化相當平滑，則依下式來計算隨 「時間」改變之逸散因子： ⎛ ΔCi ⎞ EF(t i )= ⎜ +NCi ⎟ /L ⎝ Δt i ⎠. （式 2-3）. ΔCi =[ ( Ci -Ci-1 ) / ( t i -t i-1 ) + ( Ci+1 -Ci ) / ( t i+1 -t i ) ]/2 Δt i. （式 2-4）. EF(ti)：時間 ti 之逸散因子（Emission Factor），mg m-2 h-1 Ci：t 時間之環控箱濃度，mg/m3 △Ci/△ti：時間 ti，時間-濃度曲線斜率，可依（式 2-4）求得. 此種方法應用較(1)個別濃度數據點直接計算逸散因子來得並普遍，由於 不需要逸散速率為定值及穩定狀態之假設條件。另外用此方法計算多了兩項 優點：. a.計算所得可以用來驗證所選擇的逸散衰減模式。 b.可進一步分析選擇適合的逸散衰減模式。. -30-.
(38) 第三章 歷年小尺寸建材 VOCs 試驗結果彙整. 第三章 歷年小尺寸建材 VOCs 試驗結果彙整 內政部建築研究所於 2004 年 7 月 31 日公告，綠建材標章正式開始接受 申請；初期受理「木質板類建材」及「塗料類建材」 ，目前已有一健康綠建材 標章通過認證，並有多件建材申請檢測中。就研究成果方面，目前已完成九 十一年度「塗料類」、九十二年度「地板類」、九十三年度「接著劑類」等建 材揮發性有機化合物資料庫建立，本年度以「建材有機化合物預測衰減模式 及推動策略研擬」之進階性研究，作為落實健康綠建材檢測與推廣綠建材標 章之參考依據。. 因此將過去小尺寸建材逸散模擬實驗室檢測相關試驗數據作一彙整，分 類方式是依據 90 年度內政部建研所研究計畫案「室內建材揮發性有機逸散物 質檢測標準方法及程序之研究」依國內室內裝修位置及特性之建材分類方式 進行統計；為方便逸散模式分析則以乾式、溼式及乾+溼式建材作區分，分別 對總揮發性有機化合物(TVOC)及甲醛(HCHO)進行分析。統計結果就總揮發 性有機化合物(TVOC)共有 16 件、甲醛(HCHO)共有 13 件。以乾溼式建材作 區分，乾式建材 18 件、溼式建材 6 件及乾+溼式建材 5 件，樣本數全部共有. 29 件。以下就過去累積的試驗數據進行定性及定量的分析比對。 資料來源主要有歷年來研究案試驗數據 3 . 4 . 5 及實驗室相關研究測試 6 7 8 9. . . . 及健康綠建材測驗等為主。. 3. 江哲銘、李俊璋， 〝建材有機逸散物資料庫之建立—接著劑類建材〞 ，內政部建築研究所，2003 江哲銘、李俊璋， 〝建材有機逸散物資料庫之建立—地板類建材〞 ，內政部建築研究所，2003 5 江哲銘、李俊璋， 〝塗料類建材有機逸散物資料庫之建立〞 ，內政部建築研究所，2002 6 陳丁于， 〝台灣地區室內環境因子對建材揮發性有機物質逸散行為影響之研究-以清漆為例〞 ，成大建研所碩論，2002 7 陳逸青， 〝建材揮發性有機化合物逸散特性與預測式建立之研究-以塗料類建材〞 ，成大建研所碩論，2003 8 陳振誠， 〝台灣本土氣候下換氣率影響建材有機物質逸散特性之研究-以合板及清漆為例〞 ，成大建研所碩論，2004 9 林君穎， 〝環境因子對室內建材VOCs及Formaldehyde逸散率之影響研究〝成大環境醫學研究所碩論，2004 4. 31.

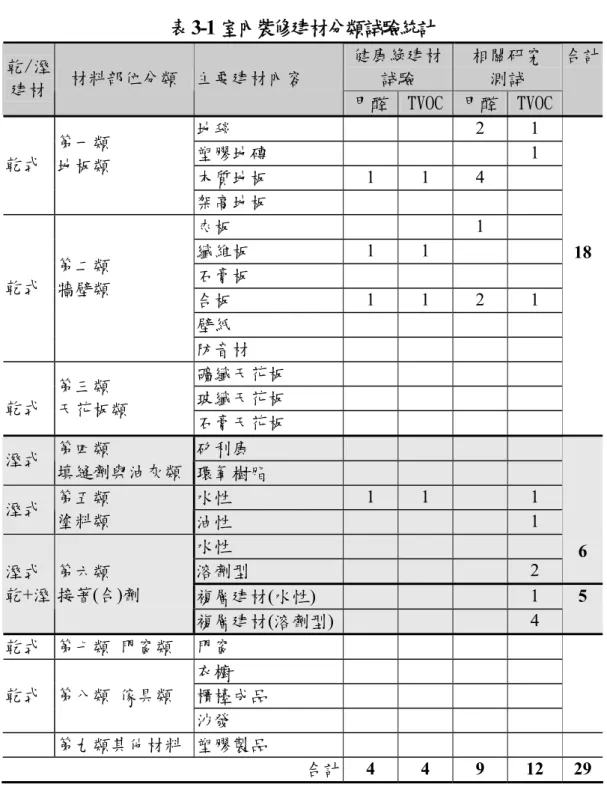

(39) 建材有機化合物預測衰減模式探討及推動策略研擬. 表3-1 室內裝修建材分類試驗統計 乾/溼 建材. 材料部位分類 主要建材內容. 地毯 塑膠地磚 木質地板 架高地板 夾板 纖維板 第二類 石膏板 乾式 牆壁類 合板 壁紙 防音材 礦纖天花板 第三類 玻纖天花板 乾式 天花板類 石膏天花板 第四類 矽利康 溼式 填縫劑與油灰類 環氧樹脂 第五類 水性 溼式 塗料類 油性 水性 溶劑型 溼式 第六類 乾+溼 接著(合)劑 複層建材(水性) 複層建材(溶劑型) 乾式 第七類 門窗類 門窗 衣櫥 乾式 第八類 傢具類 櫃檯成品 沙發 第九類其他材料 塑膠製品 合計 第一類 乾式 地板類. -32-. 健康綠建材 試驗 甲醛 TVOC. 1. 1. 相關研究 合計 測試 甲醛 TVOC 2 1 1 4. 1 1. 1. 1. 1. 1. 1. 18. 2. 1. 1 1 2 1 4. 4. 4. 9. 12. 6 5. 29.
(40) 第三章 歷年小尺寸建材 VOCs 試驗結果彙整. 第一節 小尺寸建材之種類及特性 以下分別就小型環控箱歷年進行試驗之小尺建材為主，分別就「牆壁 及地板類」、「塗料類」、「接著劑類」建材之種類及特性作一概述。 一、塗料類建材之種類及特性： 塗料類建材主要之種類分為水系與溶劑系兩種，水系塗料顧名思義即為 以清水作為稀釋劑的塗料稱之；而溶劑系塗料係指以有機溶劑作為稀釋劑的 塗料，如表 3-1.1 所示。 一般而言，水性塗料以水性水泥漆及乳化塑膠漆為主，該類漆種所逸散 之揮發性有機化合物較有限；而溶劑型塗料為符合各種不同的功能需求，在 製造或施工的過程中，皆使用了大量的有機溶劑作為稀釋劑註，導致在塗裝 過程中排放出大量的揮發性有機化合物，對現場施工人員的健康造成威脅。. 表3-2 建材塗料的種類及特性 種. 類用. 途. 及. 適. 用. 部. 分特 性 稀釋劑 油性、不易施作、 調 合 漆 門窗、欄杆、鐵架等鐵製品或木製品 松香水 不易剝落 乳 膠 漆 一般住家之室內水泥、木製壁材等 便宜、易剝落 清水 水 性 住宅室內之水泥底材 易塗刷、可水洗 清水 水 泥 漆 油 性 不易變色、脫落、 室內外壁面、樑柱、浴室等 二甲苯 水 泥 漆 可用水洗 凡 立 水 適合木製地板或其他木製品專用透明漆 塗擦使器物光亮 木 器 漆 木製家具、衣櫥、壁櫥、桌椅、床櫃 木器著色 香蕉水 紅丹底漆 鐵製品之防鏽底漆 防鏽 松香水 良好物性、化性、 烤 漆 鐵製品、木製家具、桌椅、櫥櫃 香蕉水 表面性質 補 土 木製家具、鐵製品 平整 清水. 塗料是屬於快速逸散的揮發性建築材料，但其中的揮發性有機化合物的 逸散行為，依然會在塗料表面形成“指觸乾燥＂狀態後，因為被包覆於表面 塗膜內，而形成緩慢而長期的逸散污染，是以仍然不可忽視塗料類建材對於 長期室內空氣品質的影響。 -33-.
(41) 建材有機化合物預測衰減模式探討及推動策略研擬. 依據九十一年度「建材有機逸散. 圖3-1 塗料類建材. 物資料庫之建立-塗料類建材」之研究 成果得知，塗料中所釋出的化學物質 主要是有機溶劑，除了容易在狹窄密 閉的空間中因大量吸入而造成急性中 毒外，亦經常因使用者的忽略而造成 慢性中毒，此種慢性中毒是在長期低 濃度的 VOCs 暴露下，而引起各種病變，如呼吸道、造血機能、中樞神經、 末稍神經病變，肝、腎等器官病變等，其中更有許多化合物已被 IARC （. International Agency for Research on Cancer；國際癌症研究署）證實為致癌物 質，而其他化合物即使並非毒性物質，但仍足以對過敏性體質者造成相當程 度之影響，因此室內建材所造成之 VOCs 污染，著實對室內使用人員的健康 帶來極大的威脅。 二、地板類建材之種類及特性： 地板類建材主要可分為木質地板、高架地板（合板、纖維板、粒片板） 、聚乙烯 (PVC)地磚、合成纖維地毯、地板覆蓋物等項目，根據地板之材料 、製程及施工方式，個別探討其特性： (一)木質地板 國內之現有木質地板市場，以實木地板為主要裝修建材，其中又以企口 實木地板運用最廣，企口實木地板在使用時，使用最多的尺寸為長 1～4 台尺. ×寬 3 台寸×厚 5.6 台分(30～120cm×9cm×1.5cm、1.8cm)，而銘木地板的使用 主要是以長 180cm× 寬 30cm×厚 1.2 cm 為最 多，其常用尺寸如下：. 1. 實木地板— 30×6×1.5cm 、 60×9×1.5cm 、 90×9×1.5cm、120×9×1.5cm 等。 2. 銘木地板— 90×30×1.2cm、 150×30×1.2cm 、180×30×1.2cm、210×18×1.2cm 等。. -34-. 圖3-2 木質地板類建材.
(42) 第三章 歷年小尺寸建材 VOCs 試驗結果彙整. (二)塑膠地磚 塑膠地磚分為透心地磚與不透心地磚;透心地磚優點是表裡一致，即使磨 損表面也不會使內部花紋去除，因透心材質表面花色變化較少，較單調，但 透心地磚耐磨性高，所以鋪設施工需另外上膠貼合地面，以烯性地磚膠合劑 ，塗佈一層，其塗佈量因地板質材之不同而異。通常為每平方公尺 0.09～. 0.12kg。烯性地磚膠合劑之塗佈，須在地磚舖貼前 1～2 日施行。其常用規格 分為：6mm×12"×12"、4mm×12"×12"、2mm×12"×12"、4mm×18"×18"、. 2mm×18"×18"、2mm×24"×24"、4mm×24"×24"等。 (三)高架地板（合板、纖維板、粒片板）. 圖3-3 合板類建材. 高架地板為一般辦公空間常用之地板建材，主 要是透過金屬支撐結構及合板或纖維板上覆面材 或塗表面材等組合而成，其板材多為木製合板類、 纖維板類、粒片板類等銘木板材，並上覆薄木片或. pvc 板而成，其常用規格尺寸： 500mm×500mm×28mm、600mm×600mm×30mm、610mm × 610mm×30mm、 600mm×600mm×35mm、610mm×610mm×35mm 等 (四)塑膠地墊 橡膠地板墊具有彈性特佳、防潮、防滑、防震、耐老化、價格便宜、組 裝方便..等多重特點，產品常用規格: 60cm×60cm、30cm×30cm、15cm×15cm 等。 (五)地毯 以質料區分大致可分純羊毛、純蠶絲、純綿、仿羊毛、仿亞麻、人造纖 維(PP)、人造絲等等，地毯主要依成分分為天然纖維及人造纖維兩類，天然 纖維一般以 30～80％羊毛及 20％聚丙烯為材質，人造纖維一般為聚丙烯纖維 、聚醋纖維、尼龍等成分，兩種類纖維材之質感不同相對觸感也不同，規格 上一般單片長 50×寬 50 公分及長 45×寬 45 公分。使用場所為居家或辦公環 境，功能上也發展出不自燃、不助燃特性，而清潔保養也更趨為簡單，並強 化其使用強度及耐久性，產品常用規格:50cm×50cm×15mm~30mm、. -35-.
(43) 建材有機化合物預測衰減模式探討及推動策略研擬. 100cm×200cm×15mm~30mm 等。 依據九十二年度「建材有機逸散物資料庫之建立-地板類建材」之研究成 果得知，地板類建材的主要逸散物質為甲醛等低逸散量、高危害物質，由於 地板類建材揮發性化合物逸散的相對濃度值較低，逸散揮發週期較長，長期 逸散影響居住環境之健康性。 三、接著劑類建材之種類及特性： 依據 CNS 國家標準分類，接著劑依其成分主要可分為：醋酸乙烯樹脂類 、乙烯基共聚合樹脂類、合成樹脂類、合成橡膠類、再生橡膠類、環氧樹脂 變性合成橡膠類、丙烯酸酯樹脂類、環氧樹脂類、聚合物水泥類、聚氯乙烯 類等成分之接著劑，如表 3-1.2 所示，依其使用形式可分為：乳液型、乳膠 型、溶劑型等三類接著劑。. 種 醋酸乙烯樹脂類. 表3-3 接著劑類建材依其主成份分類 類 說 明. 乳液型 以醋酸乙烯樹脂乳液為主成分。 溶劑型 以醋酸乙烯樹脂為主成份。 乙烯基共聚合樹脂 乳液型 以丙烯酸酯、醋酸乙烯共聚合樹脂或乙烯、醋酸 類 乙烯共聚合樹脂乳液為主要成分。 溶劑型 以丙烯酸酯、醋酸乙烯共聚合樹脂或乙 烯、醋酸乙烯共聚合樹脂為主成分。 合成樹脂類 乳液型 以合成樹脂類為主要成分，配合其它樹脂、添加 劑，填充劑所製造者。 合成橡膠類 乳液型 以天然橡膠或合成橡膠乳液為主成分，配合其它 樹脂、添加劑，填充劑等所製造者。。 乳膠型 以合成橡膠乳膠，如 SBR 橡膠乳膠等為主成分 ，配合其它樹脂、添加劑，填充劑等所製造者。 溶劑型 以氯丁二烯橡膠等之合成橡膠為主要成分、配合 其他樹脂，軟化劑，填充劑、有機溶劑等所製造 者。 再生橡膠類 溶劑型 以再生橡膠為主成分，配合其它橡膠、樹脂、軟 化劑，填充劑有機溶劑等所製造者。 環氧樹脂變性合成 乳膠型 以環氣與合成橡膠為主劑，與硬化劑之 2 液混合 橡膠類 型接著劑，並將主劑，硬化劑分別配合其它樹脂 、添加劑所製造者 丙烯酸酯樹脂類 乳液型 以丙烯酸酯樹脂乳液為主成分 資料來源：參考 CNS 標準類別土木工程及建築之材料分類、由本研究室整理. -36-.
(44) 第三章 歷年小尺寸建材 VOCs 試驗結果彙整. 表3-4 接著劑類建材依其主成份分類(續) 種. 類. 說. 明. 環氧樹脂類. 以環氧樹脂為主要成份之主劑與聚胺類為主成 分之硬化劑之 2 液反應型者，並配合其它樹脂、 填充劑等所製造者。 聚合物水泥類 於水泥或水泥配合物中加入橡膠乳液，樹脂乳液 等所製造者。 聚氯乙烯 硬質 聚氯乙烯為原料，添加溶解樹脂而成之溶液。 軟質 聚氯乙烯均質聚合物或共聚合物為主要原料，添 加溶劑，塑化劑於其中，並經聚合作用而成之溶 液。 資料來源：參考 CNS 標準類別土木工程及建築之材料分類、由本研究室整理. 表3-5 接著劑類建材分類特性 種類. 聚醋酸乙烯樹脂 接著劑 （白膠） 特性 乳液型 主要成分 聚醋酸乙稀 乾燥時間 常溫 3~5 小時 保存期間 1 年以上/25℃ 稀釋劑 水 用途 木材、竹材、石 材、紙、保麗 板、合板泡利 龍、軟木及一般 建築材料之接 著。. 氯丁二烯橡膠系 接著劑 （CR 強力膠） 溶劑型 人造橡膠系 常溫 10~20 分 6 個月以/25℃ 甲苯 木材、塑膠、金 屬、塑膠、皮革、 屑紙、石材、合 板、化粧板、海 棉、電氣製品、汽 車工業裝璜、傢俱 等之接著。. 聚丙烯酸脂樹脂 接著劑 (壓克力系) 乳液型 壓克力系 常溫 2~3 小時 1 年以上/25℃ 水 塑膠、建材紙器、 泡綿。. 聚氯乙烯接著劑 (PVC) 溶劑型 聚氯乙烯(PVC) 常溫 5~10 分鐘 4 個月/25℃ 甲苯、環已酮 PVC 布、紙、 PVC 製品等之接著。. 資料來源：參考 http://www.glue.com.tw 工業用接著劑整理. -37-.
(45) 建材有機化合物預測衰減模式探討及推動策略研擬. 第二節 小尺寸建材 VOCs 試驗結果彙整 一、建材 VOCs 定性結果： 首先針對過去建材檢測相關研究資料的定性結果進行統計分析，初步分 析件數分別為地板類 3 件、牆壁類 2 件、塗料類 4 件、接著劑類 4 件，共 13 件。主要分析的建材如表 3-2.1 所示。另外健康綠建材統計分析將列為下半 年度研究重點。. 表3-6 主要定性建材內容 乾/溼 式建材. 材料部位分類. 第一類 乾式 地板類 第二類 牆壁類 第五類 溼式 塗料類 溼式 第六類 乾+溼 接著(合)劑 乾式. 主要建材內容. 健康綠建材 試驗 VOCs. 相關研究 測試 VOCs. 1 2. 地毯 塑膠地磚 木質地板 纖維板 合板 水性 油性 水性 溶劑型. 1 1 1 1. 合計. 4. 2 1 3 2 2 13. 針對 13 種建材 VOC 逸散研究的定性統計結果，以建材中逸散出現頻率最 高的前 12 種化合物作為討論對象，以甲苯(Toluene)出現頻率 11 次為最高， 鄰-二甲苯(o-Xylene)、間、對-二甲苯(m,p-Xylene)、乙基苯(Ethylbenzene) 出現頻率 9 次之，1,2,4-三甲基苯(Benzene-1,2,4-trimethyl)出現頻率 6 次為第三高，其餘出現頻率排序如表 3-2.2 所示。. 38.
(46) 第三章 歷年小尺寸建材 VOCs 試驗結果彙整. 排序 1 2 3 4 5 6 7 8 9 10 11 12. 表3-7 13 種建材逸散出化合物定結果出現頻率 化合物(英文名稱) 化合物(英文名稱) 甲苯 Toluene 鄰-二甲苯 o-Xylene 間、對-二甲苯 m,p-Xylene 乙基苯 Ethylbenzene 1,2,4-三甲基苯 Benzene-1,2,4-trimethyl 酚 Phenol 癸醛 Decane Cyclotetrasiloxane. 八甲基環四矽氧烷 octamethyl乙酸丁酯 Acetic acid. Butyl ester 壬醛 Nonanel 苯甲酸 Benzoic Acid 1,3,5-三甲基苯 Benzene-1,3,5-trimethyl. 出現頻率 11 9 9 9 6 5 5 5 5 4 4 4. 二、建材 VOCs 定量結果 以下分別針對乾式建材、溼式建材及乾+溼式建材選擇具代表性之建材進 一步說明測試定量結果。乾式建材-合板、溼式建材-清漆、乾+溼式建材-塑膠 地磚+溶劑型接著劑作為討論對象。分析數據來源分別為九十一年度「塗料類 」、九十二年度「地板類」、九十三年度「接著劑類」等建材揮發性有機化合 物資料庫建立之實驗數據及小尺寸建材逸散模擬實驗室之相關研究所產出數 據為主。以下具代表性建材試驗數據作為下階段逸散衰減模式擬合討論對象. (一)、乾式-牆壁類合板建材之逸散檢測結果： 1.牆壁類合板建材 VOCs 定性結果： 經由 GC/MS 系統對合板的定性作業，可以發現合板中含有約 26 種物質 化合物類為「胺基-3-甲基-1-丁醇、環氧異丁烯、美沙酮、六甲基環三矽氧烷 、甲苯、乙酸丁酯、乙基苯、間、對-二甲苯、鄰-二甲苯、1,3-二甲基苯、苯 乙烯、1,2,3-三甲基苯、十甲醛環四矽烷、1,2,4-三甲基苯、苯甲醛、2-乙基-1-. -39-.
(47) 建材有機化合物預測衰減模式探討及推動策略研擬. 己醇、酚、1-甲基-3,3-二苯基尿素、壬醛、苯甲酸甲酯、癸醛、苯甲酸」 。在. TVOC 指標化合物的選定以甲苯、乙苯、間,對-二甲苯、鄰-二甲苯為主。. 2. 牆壁類合板建材 VOCs 定量結果： 受測合板建材於標準狀態下的歷時逸散測試結果如圖 3-2.1 所示。可發 現合板建材呈現穩定衰減之逸散特性，於實驗觀測值顯示 TVOC 最高濃度為逸 散至第 60 分鐘之 0.098mg/m3；至第 46 小時之逸散濃度為 0.059mg/m3，逸散 濃度變化穩定。 在 TVOC 逸散因子變化上發現，實驗觀測值顯示 TVOC 最高逸散因子為 第 60 分鐘之 0.123mg/m2h，至第 46 小時為 0.073mg/m2h，整體而言，合板之. TVOC 逸散因子呈現穩定的衰減變化。. 圖3-4 合板TVOC 逸散濃度逸散因子歷時變化 Conc(mg/m3). EF.(mg/m2h). 合板 -逸散濃度及逸散因子歷時變化圖. 0.15. 0.30. 0.10. 0.20. 0.05. 0.10. 0.00. 0.00 0. 2. TVOC. 5. 8. 11. 14. 17. 20. TVOC-EF. 23. time(hr). 3. 牆壁類合板建材 HCHO 定量結果： 由文獻及測試得知，合板建材之逸散污染物以甲醛(Formaledyhyde)為主 ，根據 IARC 將致癌物質分類，甲醛屬於 Group 2A(可能致癌性)，因此，在 合板建材上優先以致癌性高、危害度高之污染物測試指標物。 合板之甲醛測試結果，如圖 3-2.2 所示，結果發現合板之濃度範圍在 0.419mg/m3～2.246mg/m3 之間，其最大逸散濃度在初始值 2.246mg/m3。最大. -40-.
(48) 第三章 歷年小尺寸建材 VOCs 試驗結果彙整. 逸散因子 3.690mg/m2h，測試 52 小時後濃度開始衰減 0.437mg/m3，逸散因子 衰減至 0.562mg/m2h，但此階段仍為高濃度、高逸散率之狀態，甲醛逸散衰減 變化呈現穩態狀況。. 圖3-5 合板甲醛濃度逸散變化 Conc(mg/m3). EF.(mg/m2h). 合板 -HCHO逸散濃度及逸散因子歷時變化圖. 5.00. 5.00. 4.00. 4.00. 3.00. 3.00. 2.00. 2.00. 1.00. 1.00 0.00. 0.00 0. 2. TVOC. 5. 8. TVOC-EF. 11. time(hr). (二)、溼式-塗料類清漆建材之逸散檢測結果： 1. 塗料類清漆建材 VOCs 定性結果： 經由 GC/MS 系統對清漆的定性作業，可以發現清漆中含有約 18 種物質 化合物種類，甲基丙烷、異丙醇、丁醛、丁酮、乙酸乙酯、苯、正丁醇、甲 基異丁酮、甲苯、乙酸丁酯、乙基苯、間-二甲苯、對-二甲苯、鄰-二甲苯、 丙基苯、4-乙基甲苯、3-乙基甲苯、2-乙基甲苯等化合物。在 TVOC 指標化 合物的選定以甲苯、乙苯、間,對-二甲苯、鄰-二甲苯為主。 2. 塗料類清漆建材 VOCs 定量結果： 受測清漆於標準狀態下的歷時逸散測試結果如表 4-3.3，可發現其具有極 高之初始逸散濃度，於實驗觀測值顯示 TVOC 最高濃度為逸散至第 90 分鐘之 459.991mg/m3；直至第 24 小時之逸散濃度為 2.409mg/m3。 在 TVOC 逸散因子變化上發現實驗觀測值顯示 TVOC 最高逸散因子為第 45 分鐘之 41184.972mg/m2h，直至第 24 小時之逸散因子為 113.583mg/m2h。 -41-.
