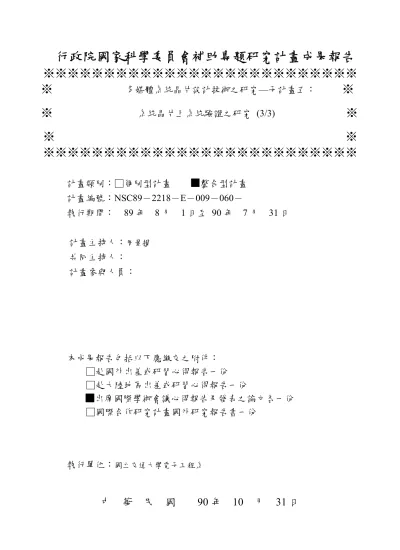

行政院國家科學委員會補助專題研究計畫成果報告
行政院國家科學委員會補助專題研究計畫成果報告
行政院國家科學委員會補助專題研究計畫成果報告
行政院國家科學委員會補助專題研究計畫成果報告
※※※※※※※※※※※※※※※※※※※※※※※※※※
※
多媒體系統晶片設計技術之研究—子計畫五：
※
※
系統晶片上系統驗證之研究 (3/3)
※
※ ※
※※※※※※※※※※※※※※※※※※※※※※※※※※
計畫類別：□個別型計畫 ■整合型計畫
計畫編號：NSC89－2218－E－009－060－
執行期間：
89 年 8 月 1 日至 90 年 7 月 31 日
計畫主持人：
周景揚共同主持人：
計畫參與人員：
本成果報告包括以下應繳交之附件：
□赴國外出差或研習心得報告一份
□赴大陸地區出差或研習心得報告一份
■
■
■
■出席國際學術會議心得報告及發表之論文各一份
□國際合作研究計畫國外研究報告書一份
執行單位：
國立交通大學電子工程系中 華 民 國
90 年 10 月 31 日
多媒體系統晶片設計技術之研究—子計畫五： 系統晶片上系統驗證之研究 (3/3)
“System-on-Chip Design Technology for Multimedia Applications” — The Study on System Verification for Systems-on-Chips
計畫編號：NSC89-2218-E-009-060 執行期間：89 年 8 月 1 日 至 90 年 7 月 31 日 主持人：周景揚 交通大學電子工程系教授 一、 中文摘要 當設計邁入單晶片系統的時代，設計的流 程與方法都必須要重新調整，一些電腦輔助設 計的軟體也必須要重新發展。為了處理晶片中 數百萬個電晶體的複雜度，一些核心技術，如 功率最佳化，速度最佳化等等，都必須再做改 進，而正因為單晶片系統的高複雜度，我們在 設計驗證以及使用智慧財產(IP)來做設計時， 都將會面臨相當多的問題，尤其是整合的動 作，將會變得更加困難。在下一段裡，我們將 就兩個研究基本方向做簡單的介紹，一個是在 功能上考量由上而下的方法，另一個是在結構 上考量由下而上的方法。 1. 測試資料的自動產生： 因為單晶片系統的日趨複雜﹐以硬體描述 語言(HDL)為基礎的設計方式越來越受到歡 迎。當硬體描述語言的程式碼越來越龐大﹐究 竟如何產生測試資料來驗證設計的正確無誤﹐ 就成了很大的挑戰。我們將會先針對硬體描述 語言(HDL)﹐定義出一套合理的程式碼涵蓋量 度(code coverage metric)﹐用以決定測試的完整 性。另一個問題則是測試資料的迅速成長，一 般來說，測試的資料通常可以大到原始高階程 式碼的五倍，為了解決這個問題﹐我們將試著 在原始的程式碼中加入一些驗證用的程式碼﹐ 以 期 降 低 測 試 的 複 雜 度 及 測 試 所 需 的 資 料 量。最後﹐我們將整合前面所提到的兩項技術﹐ 發展出一套自動建立測試環境及產生測試資 料的系統﹐以幫助設計者偵測到程式碼中所有 的錯誤。 2. 使用設計智慧財產(IP)做設計時的整合錯誤 偵測： 一個系統晶片中通常含有很多的設計智 慧財產(IP)，它們可能來自不同的公司，也可 能 各 有 各 的 功 能 測 試 向 量 (functional vectors)，但是，在整合設計測試時，光靠這些 向量是絕對不夠的。在這個計劃中，我們將提 出另一種以連接錯誤為主的錯誤模式，並根據 這種錯誤模式，發展一個自動產生測試向量來 偵測這種錯誤的演算法以及系統。 英文摘要
To support systems-on-chips, the design methodologies have to be refined and several CAD tools have to be developed. There are some core technologies such as power optimization and timing optimization have to be enhanced from time to time in order to handle the chips with millions transistors in a chip. Due to the complexity of the systems-on-chips, we may face the design verification issues and the IP-based design issues. Among those, the integration efforts become very difficult and need to be paid attention. In the following, I will outline two basic directions of my research efforts. One is the top-down approach in functional domain.
Another one is the bottom-up approach in structural domain.
1. Automatic Test Bench Generation :
With the high complexity of systems-on-chips, the HDL-based design methodology is getting more and more popular. When the size of HDL code becomes larger and larger, how to prepare test benches to ensure the correctness of design is a big challenge. The first problem in HDL verification is how to define the completeness of a test bench. We will define a reasonable code coverage metric for HDL and use it to measure the completeness of a test bench. Another problem is the fast growing size of the test bench code. The test bench could be five times as much code as the RTL description of the design. We will try to insert verification structure into the original HDL code automatically to reduce the testing complexity and the size of test benches. Finally, based on the two technologies mentioned above, an automatic test bench generator will be built to generate high code coverage test benches.
2. Integration Error Detection for IP-based Designs :
A system chip may consist of many IPs from different vendors with their functional vectors. However, those functional vectors are not appropriate for the integration design verification. In this research, we are going to propose another connectivity-based design error model. Based on that, we are going to develop an automatic verification pattern generation algorithm and build the automatic verification pattern generator for it.
二、 計畫的緣由與目的 由於積體電路製造技術的持續進步，預計 公元 2000 年，利用 0.18um 技術可以把 80 million transistors 放在單一晶片上，再加上創 新好用之consumer products 的不斷需求下，把 整 個 系 統 整 合 在 單 一 晶 片 上 已 是 在 cost effectiveness 考量上所必須走的一條路。然而 在設計如此複雜的系統時，絕對需要一個新的 design methodology 以及相關的 CAD tools 之 配合，才有成功的機會。
有鑑於此，本計劃將利用其他子計劃有關 systems-on-chip(SOC)設計技術在多媒體上之 運用為 driver，研發有關 SOC 之關鍵 CAD technology，一方面藉研究發展以培養相關人 才，另一方面藉率先深入研究此領域之 CAD 需求，以期能幫助學界∕業界對此趨勢之掌握 與了解。
為了能 manage 如此高複雜度的設計， top-down design with HDL description as the design entry 是一個必然的選擇。而隨著超大型 積體電路系統的日趨複雜﹐在採用HDL-based 的設計流程時﹐所設計出的HDL code 也越來 越龐大。而在設計的過程中﹐發生錯誤在所難 免﹐但若能在越早期的設計中發現錯誤﹐則更 正它所需的代價就越小﹐因此﹐發展一套有效 率的方式來驗證高階的 HDL code﹐絕對有其 必要性存在。 在 HDL 驗 證 中 所 用 到 的 涵 蓋 量 度 (coverage metric)﹐是一個值得探討的問題﹐究 竟應該測試哪些項目﹐以及究竟應該測試到什 麼地步才算是正確﹐至今仍未有一定的標準。 在國外學術界之中﹐亦有少數正在研究這方面 的技術﹐他們大致的做法均是將高階的 HDL code 轉換成 FSM 的 model﹐而後盡量讓測試 資料能夠經過每一個 state 或是走過每一條 state 之間的 transition。不過由於 state 的數目 是呈指數成長﹐若不做任何修改﹐在測試大型 系統時恐怕會花上相當多的時間﹐因此有的方 法只測試控制部分的電路﹐有的方法則轉成較 簡化的FSM model﹐以期降低測試的複雜度。
有人甚至提出應該要像silicon test 一樣﹐同時 考慮code 的 controllability 和 observability﹐而 不是像前面所提的方法一樣﹐只考慮到 fault excitation(到達每個 state)﹐而未考慮 fault observation。不過﹐由於這些都是最近才被提 出的新觀念﹐因此實用性如何仍有待評估。我 們的目標是建立一套有系統的 HDL 驗證系 統﹐以解決上述的兩個問題﹐一方面先針對 HDL 的特性﹐定義出一套合理的 coverage metric﹐再根據這個 metric﹐自動產生 test bench﹐希望能在最短的時間內﹐完成 100%正 確的驗證。 半導體技術的突飛猛進，使得單晶片可容 納的電晶體數目大幅成長，當代包含一百萬個 電晶體的設計比比皆是，然而工程師的設計能 力雖然有電腦輔助工具的幫助，成長的幅度仍 遠遠落後單晶片可容納電晶體的成長速度。彌 補這兩者之間成長速度差距的主要方法是利 用已驗證且可重複使用的設計方塊進行積體 電路設計。這些已驗證且可重複使用的設計方 塊 即 為 所 謂 的 設 計 智 慧 財 產(IP: Intellectual Property)，利用這些設計智慧財產作為 ASIC 核心元件，除引用既有經驗與節省人力，並可 以大幅度縮減ASIC 開發時程。因為經由取得 已經驗證的設計智慧財產授權，設計工程師可 以將目標集中在必須重新設計的部分，而不是 花費了大部分時間在做重複性的設計驗證工 作。 所有 IP 使用都面臨最大問題在：IP 是否 經過完整驗證？是否有充分而完整的文件說 明 ？ 使 用 若 遭 遇 問 題 時 是 否 有 適 當 人 力 支 援？進而引出何謂完整驗證和完整文件等問 題。如能解決上述問題，設計工程師才會願意 去使用 IP；否則與其要在 IP 中到處找錯並嘗 試修正，不如自己設計一個可能還快些完成計 劃。另一方面，對於Systems-on-Chip (SOC) 設 計流程而言，在使用reusable IP 時必然將遭遇 到整合設計與驗證的問題。基於系統晶片設計 之需求，在IP-based 的設計與驗證方法上必須 有所創新。本計劃將配合多媒體系統晶片設計 技術之其它子計劃，以Virtual Media Processor (VMP) 為研究載具，作為相關問題之切入點。
為了有效解決 SOC 系統整合的驗證問 題，我們提出了兩個方案，一個是從上而下 (top-down) 且在 functional domain 上運作的方 法，另一個則是由下而上 (bottom-up) 且在 structural domain 上運作的方法，希望採取上 下夾攻，functional and structural 兼顧的考量 下，能夠實實在在的解決此一複雜的問題。
三、 研究方法及成果
我 們 已 在 第 一 年 的 計 劃 中 提 出 一 套 以 Port Order Fault (POF)為障礙模型(Fault Model) 的方法，就標準元件庫基礎元件模型化一致性 進行研究，以減少不必要的測試工作，充分發 揮智慧財產對加速設計時程的效果。對於已經 充分驗證的IP 使用於 ASIC 設計時，實不再需 要對 IP 部分再以徹底的測試向量加以驗證， 否則重複且複雜的驗證工作將抵銷使用 IP 所 獲得的好處。我們也發展了一套利用傳統SAF pattern generator 產生 POF verification sequence 的方法，初步的成果相當令人滿意，並已發表 於國際性會議中[Tun98]。
在第二年的計劃當中，我們發展了一套完 整而有效率的 POF AVPG 流程。針對先前提 出的POF model，我們先發展出合適的亂數產 生器(random pattern generator)、障礙模擬器 (fault simulator) 及 特 定 障 礙 向 量 產 生 器 (deterministic test pattern generator)，並藉由特 徵向量(characteristic vector) 的推導，產 生出 POF 障礙涵蓋度接近 100% 的測試向量。 初步的成果相當令人滿意，並已發表在國際會 議中[Wan01-1]。 在本年度的計劃當中，我們針對已提出的 POF AVPG 做 改 進 ， 利 用 相 關 的 圖 形 理 論 -automorphism approach，來做不同角度的觀
察與轉換，而得到比原先 AVPG 更佳的驗證向 量 ， 這 個 成 果 即 將 發 表 於 國 際 性 會 議 中 [Wan01-2]。 另一方面，我們也針對常用的資料流元件 -加法器與乘法器，發展出對應的演算法，來 產生最佳的 POF 驗證向量，這些演算法讓驗證 向量的數量複雜度從線性降為對數，這個成果 即將發表於國際性會議中[Wan01-3]。 四、 結論與討論 我 們 延 續 上 一 年 的 研 究 ， 對 於 針 對 IP-based design 所 設 計 的 障 礙 模 型 (Fault Model) — POF，做進一步的研究。在本年度 的 計 劃 當 中 ， 我 們 利 用 相 關 的 圖 形 理 論 -automorphism approach，發展了一套完整而 更有效率的 POF AVPG 流程，可以產生出更 有效率的測試向量。這個成果即將發表於國際 性會議中[Wan01-2]。 另一方面，我們也針對常用的資料流元件 -加法器與乘法器，發展出對應的演算法，來 產生最佳的 POF 驗證向量，這些演算法讓驗證 向量的數量複雜度從線性降為對數，這個成果 即將發表於國際性會議中[Wan01-3]。 表 一 簡 列 近 年 本 研 究 群 的 相 關 研 究 成 果。87 年發表會議論文 5 篇，期刊論文 5 篇， 並於IEEE 期刊發表一篇論文。88 年發表會議 論文12 篇，期刊論文 4 篇，並於 IEEE 期刊與 ACM 期刊各發表一篇論文。89 年發表會議論 文5 篇，期刊論文 6 篇，並有 4 篇論文於 IEEE 期刊發表。90 年發表會議論文 8 篇，期刊論文 4 篇，並有 3 篇論文於 IEEE。 Number of Papers Domestic International Year
Conference Journal Conference Journal SCI 1998 2 1 3 4 (IEEE:1) 8 1999 4 0 8 4 (IEEE:1) (ACM:1) 12 2000 0 0 5 7 (IEEE:5) 12 2001 2 0 8 4 (IEEE: 3) 12 五、參考文獻
[Tun98] Shing-Wu Tung and Jing-Yang Jou, “Verification Pattern Generation for Core-Based Design Using Port Order Fault Model”, in Proc. of the 7th Asian Test Symposium, Nov. 1998.
[Liu01] Chien-Nan Liu, I-Ling Chen and Jing-Yang Jou, “An Efficient Design-for- Verification Technique for HDLs”, in Proc. of ASP-DAC, 2001 [Wan01-1] Chun-Yao Wang, Shing-Wu Tung
and Jing-Yang Jou, “An AVPG for SoC Design Verification with Port Order Fault Model”, in Proc. of ISCAS’2001.
[Wan01-2] Chun-Yao Wang, Shing-Wu Tung and Jing-Yang Jou, “An Improved AVPG Algorithm for SoC Design Verification Using Port Order Fault Model”, in Proc. of the 10th ATS’01 (to appear).
[Wan01-3] Chun-Yao Wang, Shing-Wu Tung and Jing-Yang Jou, “On Generation of the Minimum Pattern Set for Data Path Elements in SoC Design Verification Based on Port Order Fault Model”, in Proc. of HLDVT’2001 (to appear).
