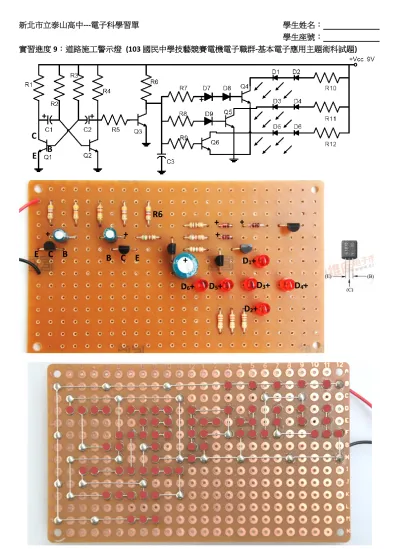

新北市立泰山高中---電子科學習單 學生姓名： 學生座號： 實習進度 9：道路施工警示燈 (103 國民中學技藝競賽電機電子職群-基本電子應用主題術科試題) D4+ D1+ D2+ D3+ D5+ D6+ + B + + C E E C B B C E + + + + + + R6
功能要求： 1. 請依照本電路圖進行焊接與裝配電路。元件佈置應平均 分佈於電路板上，其分佈面積不能小於電路板1/2 2. 焊接完成後，接上9V電池，則LED會從D6、D5、D4、D3、 D2、D1依序亮起，並透過電容器充放電原理，使其LED 有順序地閃動，及延遲點亮LED的方式，使其看起來具 有指引的效果。 3. 電源輸入端點請置於萬用電路板最外圍兩行（列）。 4. 銅箔面裸銅線沿線均須補銲銲點。 5. 元件面依競賽規則不得跳線。
