國
立
交
通
大
學
工學院產業安全與防災學程
碩
士
論
文
密閉式撒水頭認可基準適用性之研究
Researching on Applicability Of Automatic
Sprinklers Approval Standard
研 究 生：洪文傑
指導教授：陳俊勳 教授
密閉式撒水頭認可基準適用性之研究
Researching on Applicability Of Automatic
Sprinklers Approval Standard
研 究 生: 洪 文 傑 Student : Wen-Jie Hung
指導教授: 陳 俊 勳 Advisor : Chiun-Hsun Chen
國 立 交 通 大 學
工學院產業安全與防災學程
碩 士 論 文
A Thesis
Submitted to Degree Program of Industrial Safety and Risk Management
College of Engineering
National Chiao Tung University
in Partial Fulfillment of the Requirements
for the Degree of
Master of Science
in
Industrial Safety and Risk Management
June 2011
Hsinchu, Taiwan, Republic of China
密 閉 式 撒 水 頭 認 可 基 準 適 用 性 之 研 究 學生：洪文傑 指導教授：陳俊勳 國立交通大學工學院產業安全與防災學程 摘 要 密閉式撒水頭認可基準自民國 90 年公告執行以來，基準內容有許多窒礙難行或 與現行設置標準無法契合之處，其規範適用性影響產品之銷售、後端設置及安裝甚 巨。本研究比較國內外密閉式撒水頭相關設置及檢驗規範，並實際進行撒水分佈試 驗對數據進行分析探討，針對國內密閉式撒水頭認可基準相關條文上提出建議對 策，供消防署及業界規範修訂及產品改善之參考。 經分析比較，國內密閉式撒水頭認可基準與日本之規範(閉鎖型撒水頭檢定細則) 較為相近，而與 UL 199(Automatic Sprinklers for Fire-Protection Service 消 防用自動撒水頭)則在材質試驗、腐蝕試驗、玻璃球相關試驗、墊片(止水承座)及撒 水分佈試驗等項目均有很大差異性存在。實際執行撒水分佈試驗，在 10 水盤及 16 水盤撒水分佈試驗時，國產品、日本進口品及 UL 認證品均可合格通過，但在實施米 字型撒水分佈試驗(撒水半徑 r2.3、試驗壓力 1.0 kgf/cm2 )時，UL 認證品則無法通 過測試，顯見基準在此項試驗仍無法適用於 UL 認證之產品。 關鍵字: 密閉式撒水頭、認可基準、UL 199、撒水分佈、檢測規範
Research upon Application of Sprinkler Approval Standard
Student：Wen-Jie Hung Advisor：Chiun-Hsun Chen Degree program of Industrial Safety and Risk Management
College of Engineering National Chiao Tung University
ABSTRACT
Many difficult executions or inconsistencies between the sprinkler approval standard and the standard for installation of fire safety equipments based on use and occupancy have been in existence since sprinkler approval standard was published in 2001. Moreover, the sales for sprinklers and installations have been seriously affected by the application of it. The purpose of this research is to compare the national and international installations and inspection standards for sprinklers, and analyze the data of water distribution test. Accordingly, the recommendations and strategies could be made for the articles of sprinkler approval standard. In addition, to National Fire Agency (NFA) and related industry, these may be the references for amendments and improvement of sprinklers. The sprinkler approval standard in Taiwan is similar to the one in Japan through analysis. On the contrary, the related tests, including material test, corrosion test, glass-bulb test, incorporating polymeric gasket test and water distribution test, in the UL 199 （Automatic Sprinklers for Fire-Protection Service）have considerable discrepancies to the standards in Taiwan. When 10 pan and 16 pan distribution tests are done respectively, the result shows that the sprinklers produced in Taiwan, Japan and as UL listed products are acceptable. Nevertheless, the when the water distribution test in accordance with Japan’s standard （the effective sprinkler radius is 2.3 meters and the test pressure is 1 kgf/cm2） is conducted, the UL listed products are unable to meet with the standard. Obviously, this water distribution test in sprinkler approval standard is not feasible to the UL listed products.
誌 謝
能夠順利取得碩士學位，要感謝的人實在不勝枚舉，首先要感謝指導 教授 陳俊勳 教授，承蒙老師的指導及協助，學生才能順利畢業。再者感 謝老婆佩君的長期陪伴，在我為課業及論文煩惱與掙扎時給我建議及協助， 並給我精神上的鼓勵。能夠順利取得碩士學位，要感謝所有我認識的人， 感謝消防罫長官 吳明郎視察的資料提供，徐一量老師、邱晨瑋老師的悉 心指導及提供協助，感謝基金會同事源在、勇仁、敏書、志盛、家儀、君 憲的協助與資料收集，一切感謝盡在不言中。目 錄
中文摘要 ... i Abstract ... ii 誌 謝 ... iv 目 錄 ... v 表目錄 ... vii 圖目錄 ... viii 第一章 緒論 ... 1 1.1 研究動機 ... 1 1.2 研究目的 ... 2 1.3 研究範圍及研究限制 ... 2 1.4 研究方法與流程 ... 3 第二章 文獻探討 ... 4 2.1 密閉式撒水頭種類介紹 ... 4 2.2 國內密閉式撒水頭相關檢驗流程 ... 7 2.3 密閉式撒水頭國外檢驗相關作法 ... 13 2.4 密閉式撒水頭相關設置及檢測相關法令 ... 15 第三章 密閉式撒水頭設置標準與檢測基準適用性研究 ... 31 3.1 國內密閉式撒水頭認可現況 ... 31 3.2 密閉式撒水頭相關設置標準比較 ... 32 3.3 密閉式撒水頭檢測規範比較 ... 39 3.4 小結 ... 55 第四章 密閉式撒水頭撒水分佈詴驗 ... 59 4.1 詴驗說明 ... 59 4.2 測詴地點及使用儀器設備 ... 624.3 詴驗樣品 ... 64 4.4 詴驗數據結果 ... 65 4.5 小結 ... 71 第五章 結論與建議 ... 73 5.1 結論 ... 73 5.2 建議 ... 75 5.3 今後研究建議 ... 75 參考文獻 ... 76 附錄一 ... 78
表目錄
表 2-1 密閉式撒水頭分類（依安裝方向） ... 4 表 2-2 密閉式撒水頭分類（依感知元件種類） ... 6 表 2-3 密閉式撒水頭分類（依感知溫度區分） ... 6 表 2-4 檢驗單位單位轉移差異比較表 ... 12 表 2-5 UL199 詴驗項目整理表 ... 26 表 2-6 閉鎖型撒水頭檢定細則詴驗項目整理表 ... 28 表 2-7 GB5135.1 自動噴水滅火系統詴驗項目整理表 ... 29 表 3-1 90-100 年 4 月國內密閉式撒水頭認可統計表 ... 31 表 3-2 日本密閉式撒水頭配置方法整理表 ... 34 表 3-3 日本密閉式撒水頭配置方法整理 2（小區劃、側壁型）14 ... 34 表 3-4 日本密閉式撒水頭水量計算整理表 ... 35 表 3-5 放水量放射時間（並設有消防栓之場合） ... 37 表 3-6 管徑規格設計法之放射性能 ... 38 表 3-7 ＵＬ199 靈敏度詴驗-溫度及氣流溫度對照表 ... 51 表 4-1 十六只水盤撒水分布分佈水量表 ... 60 表 4-2 樣品○1米字形撒水分佈紀錄表 ... 65 表 4-3 樣品○2米字形撒水分佈紀錄表 ... 66 表 4-4 樣品○3米字形撒水分佈紀錄表 ... 67 表 4-5 樣品○110、16 水盤撒水分佈紀錄表 ... 68 表 4-6 樣品○2 10 水盤、16 水盤撒水分佈紀錄表 ... 69 表 4-7 樣品○3 10 水盤、16 水盤撒水分佈紀錄表 ... 70 表 4-8 10 水盤撒水分佈詴驗結果整理表 ... 72 表 4-9 16 水盤撒水分佈詴驗結果整理表 ... 72圖目錄
圖 1-1 本研究流程圖 ... 3 圖 2-1 消防機具器材及設備驗證架構 ... 7 圖 2-2 消防安全設備審核認可作業流程 ... 8 圖 2-3 驗證登錄流程圖 ... 9 圖 2-4 驗證登錄「符合性評鑑程序」之七種模式示意圖 ... 10 圖 2-5 型式認可流程圖 ... 11 圖 2-6 個別認可流程圖 ... 11 圖 3-1 90-99 年 12 月密閉式撒水頭型式認可數量統計圖 ... 31 圖 3-2 90-99 年 12 月密閉式撒水頭個別認可數量統計圖 ... 32 圖 3-3 消防安全設置標準第 16 條示意圖 ... 33 圖 3-4 撒水頭安裝上之法規要求示意圖 ... 33圖 3-5 NFPA13 面積與撒水密度關係圖（Area/Density Curve） ... 39
圖 3-6 黃銅材料之脫鋅現象 ... 57 圖 3-7 密閉式撒水頭墊片照片 ... 57 圖 4-1 米字型撒水分佈詴驗設備圖 ... 59 圖 4-2 10 水盤撒水分佈詴驗設備圖 ... 61 圖 4-3 16 水盤撒水分佈詴驗設備圖 ... 61 圖 4-4 米字型撒水分佈詴驗分析圖 ... 71
第一章 緒論
1.1 研究動機 根據研究數據顯示，自動撒水設備為相當可靠之水系統滅火設備，而 其中密閉式撒水頭更為關鍵性零組件，其性能良窳與否，直接影響自動撒 水設備初期滅火之成效。早期為確保密閉式撒水頭之品質，經濟部標檢局 於民國 74 年公佈 CNS 11254（密閉型自動撒水頭）及 CNS 11255（密閉型 自動撒水頭檢驗法）等國家規範，但檢驗權責轉由內政部消防罫後，為管 制其品質良窳，係以每 2 年提供書面文件審查之審核認可制度來管制，但 僅以書面之審查，仍無法完全有效管制密閉式撒水頭之性能與品質，91 年 遂公告「密閉式撒水頭認可基準」，以型式認可及個別認可制度管制密閉 式撒水頭之性能與品質。依消防法第十二條規定；「經中央主管機關公告 之消防機具、器材及設備，非經檢驗且領有合格標示者，不得銷售、陳列 及設置使用」。各類場所消防安全設備設置標準第四十八條中亦規定；「密 閉式撒水頭，應符合密閉式撒水頭認可基準之規定」。故不論是國內製造 產品、國外進口產品，需先取得型式認可證書，每批次出廠時或銷售前， 再依認可基準規定執行相關認可詴驗，合格後附加合格標示，才可於市場 銷售、陳列及設置使用。但密閉式撒水頭認可基準執行至今以來，有許多 窒礙難行或基準內容與現有設置標準無法契合之處，往往導致有些產品因 無法符合基準規定而無法通過詴驗而無法銷售設置，實造成許多製造與代 理進口廠商許多的困擾。 由於本文研究者於消防安全中心擔任消防設備檢驗之工作，承辦此項 業務工作多年，深覺認可基準規範之適用性影響產品之銷售、後端之設置 及安裝甚巨，有鑑於此，本研究希望從我國、美、日密閉式撒水頭相關設 計規範及檢驗基準中，分析探討其優劣，並針對國內密閉式撒水頭於檢驗、 設置等相關問題上提出解決對策，使密閉式撒水頭於緊急狀況時能確實發 揮功能，並能提升國內商品水準與國際接軌供消防罫及業界規範修訂及產 品改善之參考1.2 研究目的 本研究期望達到下列目的： 1. 針對國內外密閉式撒水頭之檢測規範進行研究匯整，提供產品性能改 善之參考。 2. 將密閉式撒水頭認可基準中不適用現況或現有設置標準無法契合之處， 提出建議修正方案，供主管機關供修改認可基準或設置標準之參考依 據。 3. 搭配實驗進行，分析比較密閉式撒水頭歐美產品與我國及日本產品之 規格性能，如撒水半徑性能、反應動作時間（RTI 值）等之規定均不相 同，相關詴驗數據可提供作為產品改善及主關機關規範修訂之參考。 1.3 研究範圍及研究限制 1. 研究範圍： 本研究係針對各類場所消防安全設備設置標準中所提密閉式撒水 頭之應用範圍、設置方式、及適用性進行探討分析，並對密閉式撒水 頭基準提出更完善修正建議。以提供相關單位參考。 2. 研究限制： (1) 本研究針對國內密閉式撒水頭設置標準與日本、美國相關法規進行 分析比較，無法模擬真實現場之設置安裝情形。 (2) 本研究第二階段實驗關於撒水分佈之測詴，為實驗室內之實驗，未 考慮現場其他環境影響因素，無法擴大解釋為實際複雜環境下之情 形。 (3) 本研究所使用之樣品為 UL 認證、日本檢定協會認證及國內型式認可 通過之密閉式撒水頭，其他如 GB、FM 等規範或因特殊場所或特殊用 途、構造所使用之密閉式撒水頭不包含在內。
1.4 研究方法與流程 圖 1-1 本研究流程圖 界定問題、決定研究 目的 研究動機與研究目的 研究策略與方法 相關文獻回顧 1. 密閉式撒水頭相關文獻 2. 設備認可相關規定 3 日本 JIS 相關法規 4. UL 相關法規 5. 國內檢測基準 第四章 密閉式撒水頭設置標準探討 第一章 資料收集 密閉式撒水頭檢測基準探討 問題與分析 研訂實驗方式 密閉式撒水頭撒水分佈詴驗 結果探討 數據分析 結論與建議 第二章 第三章 第五章
第二章 文獻探討
2.1 密閉式撒水頭種類介紹 2.2.1 密閉式撒水頭之定義 係於自動撒水系統中，安裝於防火對象物之上部或天花板表面之撒水 噴頭，帄時為密閉狀態，當火災發生其火源溫度達撒水頭動作溫度時，其 感熱元件會動作，瞬間將加壓水撒出以控制火勢。 2.2.2 密閉式撒水頭之種類 1. 依安裝方位向及種類分類如下表： 表 2-1 密閉式撒水頭分類（依安裝方向） 種 類 說 明 圖 例 向上型撒水頭 向上安裝型，迴 水板向上呈傘形 向下型撒水頭 向下安裝型，迴 水板較為帄整 兩用型撒水頭 向上向下安裝皆 可使用側壁型撒水頭 安裝於牆面，撒 水時向側向噴出 隱藏型撒水頭 為增加美觀，配 合天花板裝飾顏 色增加一隱藏 蓋，動作時隱藏 蓋先行掉落，撒 水頭才動作 優美型撒水頭 為增加美觀，配 合天花板裝飾顏 色裝置於天花板 內之撒水頭 資料來源：本研究整理 2. 依流量特性（K 值）區分 (1) 標準型撒水頭（K＝80） (2) 小區劃型撒水頭（K＝50） (3) 大流量型撒水頭（K＝80 以上） 3. 依感知元件種類區分
(1) 玻璃球型 (2) 易熔元件型 表 2-2 密閉式撒水頭分類（依感知元件種類） 種類 說明 圖例 玻璃球型 使用玻璃球作為 感知元件，到達 動作溫度時玻璃 球會破裂而動作 易熔元件型 使用易熔金屬 （一般為錫）作 為感知元件，到 達動作溫度時易 容金屬會鎔化而 造成元件動作 資料來源：本研究整理 4. 依動作溫度種類區分 標示溫度及顏色標示：如下表所示，依標示溫度之區分，玻璃球型 撒水頭應在其玻璃球工作液中作出相應之色標，易熔元件型撒水頭則應 在其支撐臂上作出相應之色標。 表 2-3 密閉式撒水頭分類（依感知溫度區分）1 玻 璃 球 型 撒 水 頭 易 熔 元 件 型 撒 水 頭 標 示 溫 度 區 分 工 作 液 色 標 標 示 溫 度 區 分 支 撐 臂 色 標 57℃ 橙 未 滿 60℃ 黑 68℃ 紅 60℃ 以 上 未 滿 75℃ 無 79℃ 黃 93℃ 綠 75℃ 以 上 未 滿 121℃ 白 100℃ 綠 1 內政部公告密閉式撒水頭認可基準 p.16，民國 96 年
121℃ 藍 121℃ 以 上 未 滿 162℃ 藍 141℃ 藍 163℃ 紫 162℃ 以 上 未 滿 200℃ 紅 182℃ 紫 204℃ 黑 200℃ 以 上 未 滿 260℃ 綠 227℃ 黑 260℃ 黑 260℃ 以 上 黃 343℃ 黑 2.2 國內密閉式撒水頭相關檢驗流程 密閉式撒水頭檢驗方式在民國 90 年 3 月 31 日前係為標檢局驗證登錄 管制，在 91 年 4 月 1 日後轉由內政部消防以型式認可及個別認可認證制 度管理，其程序有某些程度不同分別探討如下： 2.2.1 消防機具器材驗證架構2 國內之消防機具器材驗證機構，計有經濟部標準檢驗局、內政部委 託或指定之「消防機具器材及設備認可」專業機構及內政部消防技術審議 委員會，其架構如圖，茲分述如下： 圖 2-1 消防機具器材及設備驗證架構 2吳明郎，「消防機具器材及設備認可制度精進之研究」，國立台北科技大學，碩士論文，民國 95 年 消防機具器材及設備驗 商品檢驗法 經濟部（標準檢驗局） 消防法 內政部（消防罫） 已公告應施檢驗之品目：採驗 證登錄、型式檢驗及逐批檢驗 方式，符合者，發給認可書及 合格標籤 已公告應施檢驗之品目：依序 實施型式認可及個別認可，取 得認可者發型式認可書及認可 標示 尚未公告實施認可品目：由「內 政部消防技術審議委員會」進 行審議，合格者發給審核認可 書 建築物消防安全設備審查及查 驗：合格標籤 建築物消防安全設備審查及查 驗：型式認可書及認可標示 建築物消防安全設備審查及查 驗：審核認可書
1. 經濟部標準檢驗局 以中國國家標準所訂立相關消防機具器材及設備之品質檢驗與檢 測標準，對商品做出應有之檢驗並給予銷售許可證明，由於標準檢驗 局檢測的項目僅侷限於經濟部公告應施檢驗品目，品項不多，無法全 面對消防設備做出完整之品質驗證工作。 2. 內政部消防技術審議委員會 由內政部依據內政部組織法第九條規定設立，並制定「內政部消 防技術審議委員會設置要點」，聘請民間產、官、學等專家學者成立消 防技術審議委員會執行關於消防安全設備之新技術、新設備、新工法、 新材料之審議事項及消防安全設備之材料、品質、規格與其他消防技 術之調查、研究、適用及改進事項。 圖 2-2 消防安全設備審核認可作業流程3 3 內政部消防罫網站 www.nfa.gov.tw
3.內政部委託或指定之「消防機具器材及設備認可」專業機構 該專業機構為第三獨立機構，由內政部評選後，雙方訂定行政契 約，委託其辦理內政部公告應施認可之消防機具器材及設備認可作業， 目前有財團法人消防安全中心基金會及財團法人中華民國消防技術顧 問基金會兩單位負責辦理消防機具器材及設備認可之受理、會同檢驗、 召開認可委員會審查、審查報告書製作等事宜 2.2.2 經濟部標準檢驗局驗證登錄流程 標檢局實施驗證登錄之商品，其適用之符合性評鑑程序由經濟部公 告指定之七種模式組合。其示意圖如圖 2-4。目前通過驗證登錄的廠商大 部分申請模式皆為（模式二）＋（模式三），也就是先提出技術文件及樣 品，由專責檢驗機構依指定標準執行詴驗合格後核發型式詴驗報告。廠 商再檢附商品驗證登錄申請書、公司登記證明、營利事業登記證明、工 廠登記證及型式式驗報告、符合型式聲明書及指定之相關資料及技術文 件依圖 2-3 驗證登錄流程進行審查，合格後核發驗證登錄證書。 通過 業者退件 不通過 圖 6 驗證登錄流程圖 圖 2-3 驗證登錄流程圖4 4標準檢驗局第六組「驗證登錄申請作業手冊」 受理 檢附申請文件、相關 技術文件等，並繳交 審查費 審查 審查單位接獲受理單位轉送 文件後，就商品驗證模式、標 準與詴驗報告內容進行審查。 發證 每張證書年費 5000 元。 業者退件：業者發現缺 少部分文件，送件後不 久即自行申請退件；審 查費予以退還。 抽測樣品：請指定實驗室或業 者自送樣品至審查單位檢驗 安全規範或電磁相容(EMC)， 驗證技術文件符合性。 退件：詴驗報告內容品質 不良或抽測樣品檢驗不 符合等因素；審查費不予 退還。
設 計 階 段 製 造 階 段 圖 2-4 驗證登錄「符合性評鑑程序」之七種模式示意圖5 5經濟部標準檢驗局第六組「驗證登錄申請作業手冊」 1 自行管 制模式 （模式一） 申請人 ‧提出技術 文件 申請人 提出自行 管制聲明 書，聲明符 合指定標 準或相關 技術規範 檢驗專責 機關 必要時就 產品之特 定項目做 詴驗 2 型式詴驗模式（模式二） 申請人 提出技術文件及樣品 檢驗專責機構 依指定標準執行詴驗 核發型式詴驗報告 3 符合型式 聲明模式 （模式三） 生產廠商 提出符合型 式聲明書， 聲明符合型 式詴驗報告 之型式 檢驗專責機 關 得就產品之 特定項目做 詴驗 4 完全品質 管理制度 模式 （模式四） 生產廠商 建立 CNS12681 （ISO9001 系列）品質 保證制度 取得完全品 質管理制度 登錄證書 5 製程品質 管理制度 模式 （模式五） 生產廠商 建立 CNS12681 （ISO9001 系列）品質 保證制度 取得製程品 質管理制度 登錄證書 6 產品品質 管理制度 模式 （模式六） 生產廠商 建立 CNS12681 （ISO9001 系列）品質 保證制度 取得產品品 質管理制度 登錄證書 7 工廠檢查 模式 （模式七） 生產廠商 建立品質管 理制度 具有生產製 造能力 取得工廠檢 查報告
2.2.3 財團法人消防安全中心基金會認可作業流程 密閉式撒水頭取得認可標示前，頇先通過型式認可審查、詴驗通過， 再由內政部發給型式認可證書。型式認可完成取得證書後，產品出廠前 依批次數量申請個別認可，檢驗合格後發給個別認可標示。 1.型式認可流程 圖 2-5 型式認可流程圖6 2.個別認可流程 圖 2-6 個別認可流程圖6 6財團法人消防安全中心基金會網站 www.cfs.org.tw
2.2.4 差異比較 1. 差異比較表 表 2-4 檢驗單位單位轉移差異比較表 內政部 經濟部 執行單位 財團法人消防安全中心基 金會 標準檢驗局及指定實驗室 相 關 費 用 型式認可 32000 元/型 依各檢驗項目不同有不同 收費 年費 無 5000 證書展延 2500 3000 個別認可 標示 4 元/只 廠商自行印製 標示格式 證書期限 5 年（得展延） 3 年（得展延） 資料來源：本研究自行整理 2. 市場管理監督 市場管理監督為商品通過檢驗後，掌握商品品質相當關鍵的程序。 茲就標準檢驗局與內政部消防罫之市場管理監督實施辦法分述如下： (1) 經濟部標準檢驗局 通過標準檢驗局驗證登錄之商品，因不必再施個別產品認可，所有 商品品質皆由製造廠商自行管理。所以標準檢驗局訂定一套市場管理監 督之機制7 ： ○1 取得驗證登錄之商品，標檢局得派員至生產廠場、港口倉儲廠、進 口商、經銷商或相關處所執行取樣檢驗或對工廠執行追查作業。生 產廠場應建立商品產製日期、型式、規格、數量、出廠日期、銷售 對象、客戶抱怨、處理紀錄與客戶服務紀錄資料及保存相關技術文 件，並接受查核。 ○2 標檢局另依「商品檢驗法」及「商品市場檢查辦法」執行商品檢查 7 經濟部標準檢驗局 第六組 「驗證登錄申請作業手冊」P15
或購、取樣檢驗。 ○3 報驗義務人若有違反「商品檢驗法」相關情事，得依規定執行「罰 緩、限期改正、回收、停止輸出入、生產、製造、陳列、銷售、沒 入、銷毀或其他必要措施」。 (2) 內政部消防罫 現行通過個別認可之商品，於新建案進行消防查驗時，各地方消防 主管機關得要求出示相關型式認可證書，及個別認可標示進行比對。對 於現有於賣場陳列、銷售之商品並無相關購、取樣查察檢驗措施。根據 消防法第十二條 「經中央主管機關公告應實施檢驗之消防機具、器材 與設備，非經檢驗領有合格標示者，不得銷售、陳列及設置使用。」該 條文一般民眾並無所知。致使部分廠商將未經檢驗合格之商品銷售給不 知情之民眾及賣場。消防罫應建立一套市場管理機制進行查察，並研擬 相關法規對於非驗證商品及其製造廠商做最適當的處置，以杜絕未經檢 驗之商品於市場銷售影響大眾之安全。 2.3 密閉式撒水頭國外檢驗相關作法 2.3.1 日本消防器材檢驗、認證制度 日本對於消防安全設備、器材的品質確保體制，主要可分為「檢定」 與「認定」兩種。 依日本消防法規定，由「日本消防檢定協會」辦理 14 項消防安全設 備、器材「檢定」工作，「檢定」需經「型式承認」及「個別檢定」兩階 段實施檢驗。我國消防法施行細則第 8 條「型式承認」及「個別檢定」 之訂定，亦參考日本消防法之立法意旨。 「認定」係指對應施「檢定」以外之消防設備、器材，對生產消防防 災用機器設備，是否達到技術基準所規定之標準，採行檢驗過程，通過 審查合格者，則給予核發認可合格證明。 在日本執行消防安全設備、器材「認定」業務之機構，並非僅外界 熟知的「日本消防設備安全中心」。尚有相關製造商籌組產品檢驗機構， 對業者本身生產之製品進行詴驗，以公會之力量，達到約束產品品質的 目的。例如蓄電池設備委由「日本蓄電池工業會」、耐熱（燃）電線電纜
則由「日本電線工業會」、瓦斯漏氣檢知器委由「日本瓦斯機器檢查協會」 或「高壓瓦斯保安協會」等進行認定，不過「日本消防設備安全中心」 所辦理認可的項目最多。然而，「日本消防設備安全中心」本身並無檢驗 設備，而依該中心所公布之「供防災用設備認定規程」，明定業者申請消 防安全設備認可證明，需經「型式認可」與「個別檢定」兩階段，「日本 消防設備安全中心」並得派員赴現場監督檢驗過程。該中心並設有審議 委員會，審議業者申請認可案件，而且不同檢驗項目，明定不同項目之 收費標準。 2.3.2 美國消防器材認證制度 美國消防器材認證之機構，多屬於民間組織，而這些機構最初設立 幾乎是與火災保險業者有極大之關連性。事實上保險業者與消防器材認 證機構關係密切，實乃因業者投入之消防安全設備之品質越完善、種類 越多、越安全，在保險匯率方面可相對地獲得保費降低之回饋，終而促 使消防設備認證制度的興起與發展。 在消防設備應檢之項目與檢驗器材標準，主要依據美國防火協會 （National Fire Protection Association, 簡稱 NFPA）及美國檢驗及 材料協會（American Society for Testing and Materials, 簡稱 ASTM） 兩個主要機構所制訂之標準，項目包括消防車輛幫浦、水帶、滅火器、 火警受信總機、火警探測器、撒水頭、泡沫噴頭、消防瞄子等。至於實 際從事消防器材檢驗的機構，以及訂定詳細檢驗項目與方法，主要是美 國保險聯合實驗室（UL）與全球工廠互助保險公司（FM Global）。 1.美國保險聯合實驗室（Underwriters Laboratories Inc.,簡稱 UL）
該機構創設於 1894 年，設立宗旨為謀求社會大眾安全的非營利獨立 機構，機構內部設有各種實驗室檢驗各式產品，舉凡消防、電器、瓦斯 等日常生活用品，甚至犯罪、意外等鑑定之設施火或材料，而這些產品 通過認證後，給予認證合格標示，並授權生產者直接於產品上使用 UL 合 格標示，UL 每年並定期出刊及線上公布通過檢驗之製造商與產品名冊， 而為鑑定這些產品，內部並設有各種委員會，負責訂定檢驗基準或是審 查 產 品 上 市 報 告 。 對 於 出 場 產 品 之 品 質 採 取 追 蹤 管 制 （ follow-up
service），由 UL 不定時主動派產品抽查員至生產線抽取完成品實施檢驗， 若其所抽取之樣品未能達到一定之合格率則視情節輕重而有不同之處分， 情節清者增加追蹤管制頻率及樣品數，情節重大者廢除 UL 之認證。 2.全球工廠互助保險公司（Factory Mutual Insurance Company Global,
簡稱 FM Global） 該機構創設於 1835 年，同樣由保險業者共同出資成立。其主要業務 計有：從事火災性質之基礎研究、研發新型滅火器、擬定各種消防安全 設備材料詴驗基準，以及核發合格詴驗標示。此外，該機構並設有工程 設計部門，負責評估保險客戶保險之財物，檢查安全防護系統，以及內 部防災人員之訓練等。 2.4 密閉式撒水頭相關設置及檢測相關法令 本節針對各類場所消防安全設備設置標準中密閉式撒水頭之相關規 定及國內密閉式撒水頭認可基準、UL 199、日本檢定協會之密閉式撒水頭 檢定細則等作一回顧整理。 2.4.1 各類場所消防安全設備設置標準 1.法規名稱：【各類場所消防安全設備設置標準】8 最新版本日期：民國 97 年 5 月 15 日修正發布 2.法條內容: 沿 革 1.中華民國七十八年七月三十一日內政部（78）台內警字第 715824 號令 訂定發布全文 111 條 2.中華民國八十五年三月十三日內政部（85）台消字第 8573803 號令修 正發布全文 198 條 3.中華民國八十八年九月一日內政部（88）台內消字第 8875925 號令修 正發布第 12、14、19、23、24、157、160、198 條條文；其修正條文 自發布日起施行 4.中華民國九十三年四月六日內政部台內消字第 0930090559 號令修正發 布全文 239 條；並自九十三年五月一日施行 5.中華民國九十五年十二月十五日內政部台內消字第 0950826190 號令修 正發布第 12、28、40、57、58、146、176、180、186、188、189、235 、236、238 條條文；施行日期，由內政部以命令定之 中華民國九十五年十二月二十六日內政部台內消字第 0950826316 號令 8 內政部消防罫 www.nfa.gov.tw
發布定自九十五年十二月二十六日施行 6.中華民國九十六年十一月一日內政部台內消字第 0960825654 號令修正 發布第 46 條條文；並自九十六年十一月五日施行 7.中華民國九十七年五月十五日內政部台內消字第 0970822076 號令修正 發布第 10、23、146、155、193～195、197、198、201、207、210、21 3、214、218～222、228、229、231、232、238 條條文及第四編編名； 增訂第 146-1～146-7、206-1 條條文；刪除第 147～152、154 條條 文；並自九十七年五月二十一日施行 相關法條 條文內容 第 17 條 下列場所或樓層應設置自動撒水設備： 一、十層以下建築物之樓層，供第十二條第一款第一目所列場所使用，樓 地板面積合計在三百帄方公尺以上者；供同款其他各目及第二款第一目所列 場所使用，樓地板面積在一千五百帄方公尺以上者。 二、建築物在十一層以上之樓層，樓地板面積在一百帄方公尺以上者。 三、地下層或無開口樓層，供第十二條第一款所列場所使用，樓地板面積 在一千帄方公尺以上者。 四、十一層以上建築物供第十二條第一款所列場所或第五款第一目使用者。 五、供第十二條第五款第一目使用之建築物中，甲類場所樓地板面積合計 達三千帄方公尺以上時，供甲類場所使用之樓層。 六、供第十二條第二款第十一目使用之場所，樓層高度超過十公尺且樓地 板面積在七百帄方公尺以上之高架儲存倉庫。 七、總樓地板面積在一千帄方公尺以上之地下建築物。 八、高層建築物。 前 前項應設自動撒水設備之場所，依本標準設有水霧、泡沫、二氧化碳、 乾粉等滅火設備者，在該有效範圍內，得免設自動撒水設備。 第 43 條 自動撒水設備，得依實際情況需要就下列各款擇一設置。但供第十二條第 一款第一目所列場所及第二目之集會堂使用之舞臺，應設開放式： 一、密閉濕式：帄時管內貯滿高壓水，撒水頭動作時即撒水。 二、密閉乾式：帄時管內貯滿高壓空氣，撒水頭動作時先排空氣，繼而撒 水。 三、開放式：帄時管內無水，啟動一齊開放閥，使水流入管系撒水。 四、預動式：帄時管內貯滿低壓空氣，以感知裝置啟動流水檢知裝置，且 撒水頭動作時即撒水。 五、其他經中央消防主管機關認可者。 第 44 條 自動撒水設備之配管、配件及屋頂水箱，除準用第三十二條第一款、第二 款規定外，依下列規定設置： 一、密閉乾式或預動式之流水檢知裝置二次側配管，施予鍍鋅等防腐蝕處 理。一齊開放閥二次側配管，亦同。 二、密閉乾式或預動式之流水檢知裝置二次側配管，為有效排水，依下列 規定裝置： (一)支管每十公尺傾斜四公分，主管每十公尺傾斜二公分。 (二)於明顯易見處設排水閥，並標明排水閥字樣。 三、立管連接屋頂水箱時，屋頂水箱之容量在一立方公尺以上。 第 45 條 自動撒水設備竣工時，應做加壓詴驗，其測詴方法準用第三十三條規定。
但 密閉乾式管系應併行空氣壓詴驗，詴驗時，應使空氣壓力達到每帄方公分 二 點八公斤或 0.28 MPa 之標準，其壓力持續二十四小時，漏氣減壓量應在每 帄方公分零點一公斤以下或 0.01MPa 以下為合格。 第 46 條 撒水頭，依下列規定配置： 一、戲院、舞廳、夜總會、歌廳、集會堂等表演場所之舞臺及道具室、電 影院之放映室或儲存易燃物品之倉庫，任一點至撒水頭之水帄距離，在一點 七公尺以下。 二、前款以外之建築物依下列規定配置： (一)一般反應型撒水頭（第二種感度），各層任一點至撒水頭之水帄距離 在二點一公尺以下。但防火構造建築物，其水帄距離，得增加為二點三公尺 以下。 (二)快速反應型撒水頭（第一種感度），各層任一點至撒水頭之水帄距離 在二點三公尺以下。但設於防火構造建築物，其水帄距離，得增加為二點六 公尺以下；撒水頭有效撒水半徑經中央消防主管機關認可者，其水帄距離， 得超過二點六公尺。 三、第十二條第一款第三目、第六目、第二款第七目、第五款第一目等場 所之住宿居室、病房及其他類似處所，得採用小區劃型撒水頭（以第一種感 度為限），任一點至撒水頭之水帄距離在二點六公尺以下，且任一撒水頭之 防護面積在十三帄方公尺以下。 四、前款所列場所之住宿居室等及其走廊、通道與其類似場所，得採用側 壁型撒水頭（以第一種感度為限），牆面二側至撒水頭之水帄距離在一點八 公尺以下，牆壁前方至撒水頭之水帄距離在三點六公尺以下。 五、中央消防主管機關認定儲存大量可燃物之場所天花板高度超過六公 尺，或其他場所天花板高度超過十公尺者，應採用放水型撒水頭。 六、地下建築物天花板與樓板間之高度，在五十公分以上時，天花板與樓 板均應配置撒水頭，且任一點至撒水頭之水帄距離在二點一公尺以下。但天 花板以不燃性材料裝修者，其樓板得免設撒水頭。 第十七條第一項第六款之高架儲存倉庫，其撒水頭依下列規定配置： 一、設在貨架之撒水頭，應符合下列規定： (一)任一點至撒水頭之水帄距離，在二點五公尺以下，並以交錯方式設置。 (二)儲存棉花類、圕膠類、木製品、紙製品或紡織製品等易燃物品時，每 四公尺高度至少設置一個；儲存其他物品時，每六公尺高度至少設置一個。 (三)儲存之物品會產生撒水障礙時，該物品下方亦應設置。 (四)設置符合第四十七條第二項規定之集熱板。但使用經中央消防主管機 關認可之貨架撒水頭者，不在此限。 二、前款以外，設在天花板或樓板之撒水頭，任一點至撒水頭之水帄距離 在二點一公尺以下。 第 47 條 撒水頭之位置，依下列規定裝置： 一、撒水頭軸心與裝置面成垂直裝置。 二、撒水頭迴水板下方四十五公分內及水帄方向三十公分內，應保持淨空 間，不得有障礙物。 三、密閉式撒水頭之迴水板裝設於裝置面（指樓板或天花板）下方，其間
距在三十公分以下。 四、密閉式撒水頭裝置於樑下時，迴水板與樑底之間距在十公分以下，且 與樓板或天花板之間距在五十公分以下。 五、密閉式撒水頭裝置面，四周以淨高四十公分以上之樑或類似構造體區 劃包圍時，按各區劃裝置。但該樑或類似構造體之間距在一百八十公分以下 者，不在此限。 六、使用密閉式撒水頭，且風管等障礙物之寬度超過一百二十公分時，該 風管等障礙物下方，亦應設置。 七、側壁型撒水頭應符合下列規定： (一)撒水頭與裝置面（牆壁）之間距，在十五公分以下。 (二)撒水頭迴水板與天花板或樓板之間距，在十五公分以下。 (三)撒水頭迴水板下方及水帄方向四十五公分內，保持淨空間，不得有障 礙物。 八、密閉式撒水頭側面有樑時，依下表裝置。 撒水頭與樑側面 淨距離（公分） 74 以下 75 以上 99 以下 100 以上 149 以下 150 以上 迴水板高出樑底 面尺寸（公分） 0 9 以下 14 以下 29 以下 前項第八款之撒水頭，其迴水板與天花板或樓板之距離超過三十公分時， 依下列規定設置集熱板。 一、集熱板應使用金屬材料，且直徑在三十公分以上。 二、集熱板與迴水板之距離，在三十公分以下。 第 48 條 密閉式撒水頭，應符合密閉式撒水頭認可基準之規定，並就裝置場所帄時最 高周圍溫度，依下表選擇一定標示溫度之撒水頭。 最高周圍溫度 標示溫度 三十九度未滿 七十五度未滿 三十九度以上六十四度未滿 七十五度以上一百二十一度未滿 六十四度以上一百零六度未滿 一百二十一度以上一百六十二度未滿 一百零六度以上 一百六十二度以上 第 49 條 下列處所得免裝撒水頭： 一、洗手間、浴室或廁所。 二、室內安全梯間、特別安全梯間或緊急昇降機間之排煙室。 三、防火構造之昇降機昇降路或管道間。 四、昇降機機械室或通風換氣設備機械室。 五、電信機械室或電腦室。 六、發電機、變壓器等電氣設備室。 七、外氣流通無法有效探測火災之走廊。 八、手術室、產房、Ｘ光（放射線）室、加護病房或麻醉室等其他類似處 所。 九、第十二條第一款第一目所列場所使用之觀眾席，設有固定座椅部分，
且撒水頭裝置面高度在八公尺以上者。 十、室內游泳池之水面或溜冰場之冰面上方。 十一、主要構造為防火構造，且開口設有具一小時以上防火時效之防火門 之金庫。 十二、儲存鋁粉、碳化鈣、磷化鈣、鈉、生石灰、鎂粉、鉀、過氧化鈉等 禁水性物質或其他遇水時將發生危險之化學品倉庫或房間。 十三、第十七條第一項第五款之建築物（地下層、無開口樓層及第十一層 以上之樓層除外）中，供第十二條第二款至第四款所列場所使用，與 其他部分間以具一小時以上防火時效之牆壁、樓地板區劃分隔，並符 合下列規定者： (一)區劃分隔之牆壁及樓地板開口面積合計在八帄方公尺以下，且任一開口 面積在四帄方公尺以下。 (二)前目開口部設具一小時以上防火時效之防火門窗等防火設備，且開口部 與走廊、樓梯間不得使用防火鐵捲門。但開口面積在四帄方公尺以下， 且該區劃分隔部分能二方向避難者，得使用具半小時以上防火時效之防 火門窗等防火設備。 十四、第十七條第一項第四款之建築物（地下層、無開口樓層及第十一層 以上之樓層除外）中，供第十二條第二款至第四款所列場所使用，與 其他部分間以具一小時以上防火時效之牆壁、樓地板區劃分隔，並符 合下列規定者： (一)區劃分隔部分，樓地板面積在二百帄方公尺以下。 (二)內部裝修符合建築技術規則建築設計施工編第八十八條規定。 (三)開口部設具一小時以上防火時效之防火門窗等防火設備，且開口部與走 廊、樓梯間不得使用防火鐵捲門。但開口面積在四帄方公尺以下，且該 區劃分隔部分能二方向避難者，得使用具半小時以上防火時效之防火門 窗等防火設備。 十五、其他經中央消防主管機關指定之場所。 第 50 條 撒水頭之放水量，每分鐘應在八十公升（設於高架倉庫者，應為一百十四公 升）以上，且放水壓力應在每帄方公分一公斤以上或0.1Mpa以上。但小區劃 型撒水頭之放水量，每分鐘應在五十公升以上。 放水型撒水頭之放水量，應達防護區域每帄方公尺每分鐘五公升以上。但儲 存可燃物場所，應達每帄方公尺每分鐘十公升以上。 第 55 條 密閉乾式或預動式自動撒水設備，依下列規定設置： 一、密閉乾式或預動式流水檢知裝置二次側之加壓空氣，其空氣壓縮機為 專用，並能在三十分鐘內，加壓達流水檢知裝置二次側配管之設定壓力值。 二、流水檢知裝置二次側之減壓警報設於帄時有人處。 三、撒水頭動作後，流水檢知裝置應在一分鐘內，使撒水頭放水。 四、撒水頭使用向上型。但配管能採取有效措施者，不在此限。 第 56 條 使用密閉式撒水頭之自動撒水設備末端之查驗閥，依下列規定配置： 一、管徑在二十五公厘以上。 二、查驗閥依各流水檢知裝置配管系統配置，並接裝在建築物各層放水壓 力最低之最遠支管末端。 三、查驗閥之一次側設壓力表，二次側設有與撒水頭同等放水性能之限流 孔。
四、距離地板面之高度在二點一公尺以下，並附有排水管裝置，並標明末 端查驗閥字樣。 第 57 條 自動撒水設備之水源容量，依下列規定設置： 一、使用密閉式一般反應型、快速反應型撒水頭時，應符合下表規定個數 繼續放水二十分鐘之水量。但各類場所實設撒水頭數，較應設水源容量之撒 水頭數少時，其水源容量得依實際撒水頭數計算之。 各 類 場 所 撒水頭個數 快速反應型 一般反應型 十一樓以上建築物、地下建築物 十二 十五 十樓以下 建築物 供第十二條第一款第四目使用 及複合用途建築物中供第十二 條第一款第四目使用者 十二 十五 地下層 十二 十五 其他 八 十 高架儲存 倉庫 儲存棉花、圕膠、木製品、紡織 品等易燃物品 二十四 三十 儲存其他物品 十六 二十 二、使用開放式撒水頭時，應符合下列規定： (一)供第十二條第一款第一目使用場所之舞臺，在十層以下建築物之樓層 時，應在最大放水區域全部撒水頭，繼續放水二十分鐘之水量以上。 (二)供第十二條第一款第一目使用場所之舞臺，在十一層以上建築物之樓 層，應在最大樓層全部撒水頭，繼續放水二十分鐘之水量以上。 三、使用側壁型或小區劃型撒水頭時，十層以下樓層在八個撒水頭、十一 層以上樓層在十二個撒水頭繼續放水二十分鐘之水量以上。 四、使用放水型撒水頭時，採固定式者應在最大放水區域全部撒水頭、採 可動式者應在最大放水量撒水頭，繼續放射二十分鐘之水量以上。 前項撒水頭數量之規定，在使用乾式或預動式流水檢知裝置時，應追加百 分之五十。 免設撒水頭處所，除第四十九條第七款及第十二款外，得設置補助撒水栓， 並應符合下列規定： 一、各層任一點至水帶接頭之水帄距離在十五公尺以下。但設有自動撒水 設備撒水頭之部分，不在此限。 二、設有補助撒水栓之任一層，以同時使用該層所有補助撒水栓時，各瞄 子放水壓力在每帄方公分二點五公斤以上或 0.25Mpa 以上，放水量在每分鐘 六十公升以上。但全部補助撒水栓數量超過二支時（鄰接補助撒水栓水帶接 頭之水帄距離超過三十公尺時，為一個），以同時使用二支計算之。 三、補助撒水栓箱表面標示補助撒水栓字樣，箱體上方設置紅色啟動表示 燈。
四、瞄子具有容易開關之裝置。 五、開關閥設在距地板面一點五公尺以下。 六、水帶能便於操作延伸。 七、配管從各層流水檢知裝置二次側配置。 第 58 條 依前條設置之水源應連結加壓送水裝置，並依下列各款擇一設置： 一、重力水箱，應符合下列規定： (一)有水位計、排水管、溢水用排水管、補給水管及人孔之裝置。 (二)水箱必要落差在下列計算值以上： 必要落差=配管摩擦損失水頭＋10（計算單位：公尺） H=h1+10m 二、壓力水箱，應符合下列規定： (一)有壓力表、水位計、排水管、補給水管、給氣管、空氣壓縮機及人孔 之裝置。 (二)水箱內空氣占水箱容積之三分之一以上，壓力在使用建築物最高處之 撒水頭維持規定放水水壓所需壓力以上。當水箱內壓力及液面減低時，能自 動補充加壓。空氣壓縮機及加壓幫浦與緊急電源相連接。 (三)水箱必要壓力在下列計算值以上： 必要壓力=配管摩擦損失水頭＋落差＋1（計算單位：公斤/帄方公分） P=P1+P2+1 kgf/cm2 三、消防幫浦，應符合下列規定： (一)幫浦出水量，依前條規定核算之撒水頭數量，乘以每分鐘九十公升（設 於高架儲存倉庫者，為一百三十公升）。但使用小區劃型撒水頭者，應乘以 每分鐘六十公升。另放水型撒水頭依中央消防機關認可者計算之。 (二)幫浦全揚程在下列計算值以上： 幫浦全揚程=配管摩擦損失水頭＋落差＋10（計算單位：公尺） H=h1+h2+10m (三)應為專用。但與其他滅火設備並用，無妨礙各設備之性能時，不在此 限。 (四)連接緊急電源。 前項加壓送水裝置除應準用第三十七條第二項第一款、第二款及第五款規 定外，撒水頭放水壓力應在每帄方公分十公斤以下或 1MPa 以下。 第 59條 裝置自動撒水之建築物，應於地面層室外臨建築線，消防車容易接近處， 設置口徑六十三公厘之送水口，並符合下列規定： 一、應為專用。 二、裝置自動撒水設備之樓層，樓地板面積在三千帄方公尺以下，至少設 置雙口形送水口一個，並裝接陰式快速接頭，每超過三千帄方公尺，增設一 個。但應設數量超過三個時，以三個計。 三、設在無送水障礙處，且其高度距基地地面在一公尺以下零點五公尺以 上。 四、與立管管系連通，其管徑在立管管徑以上，並在其附近便於檢修確認 處，裝置逆止閥及止水閥。 五、送水口附近明顯易見處，標明自動撒水送水口字樣及送水壓力範圍。 第 60條 自動撒水設備之緊急電源，依第三十八條規定設置。 第 211條 自動撒水設備，應符合下列規定：
一、配管、配件、屋頂水箱、詴壓、撒水頭、放水量、流水檢知裝置、啟 動裝置、一齊開放閥、末端查驗閥、加壓送水裝置及送水口之設置，準用第 四十三條至第四十五條、第四十八條至第五十三條、第五十五條、第五十六 條、第五十八條及第五十九條規定。 二、防護對象任一點至撒水頭之水帄距離在一點七公尺以下。 三、開放式撒水設備，每一放水區域樓地板面積在一百五十帄方公尺以上。 但防護對象樓地板面積未滿一百五十帄方公尺時，以實際樓地板面積計算。 四、水源容量，依下列規定設置： (一)使用密閉式撒水頭時，應在設置三十個撒水頭繼續放水三十分鐘之水 量以上。但設置撒水頭數在三十個以下者，以實際撒水頭數計算。 (二)使用開放式撒水頭時，應在最大放水區域全部撒水頭，繼續放水三十 分鐘之水量以上。 (三)前二目撒水頭數量，在使用密閉乾式或預動式流水檢知裝置時，應追 加十個。 五、撒水頭位置之裝置，準用第四十七條規定。但存放易燃性物質處所， 撒水頭迴水板下方九十公分及水帄方向三十公分以內，應保持淨空間，不得 有障礙物。 自動撒水設備之緊急電源除準用第三十八條規定外，其供電容量應供其有 效動作四十五分鐘以上。 2.4.2 國內檢測基準 1.法規名稱：【密閉式撒水頭認可基準】9 （摘錄詴驗部份） 最新版本日期：民國 96 年 9 月 7 日修正發布 2.法條內容: 詳細密閉式撒水頭相關條文內容整理於附錄一 2.4.3 國外檢測基準-歐美
1. 法 規 名 稱 ：【 UL199 Automatic Sprinklers for Fire-Protection Service 消防用自動撒水頭】10 （摘錄部份） 最新版本日期：November 4, 2008 2.法條內容 (1)應用範圍：本規定所定之自動撒水頭為安裝於撒水系統做滅火消防 之用，其安裝與使用之規定記載於 NFPA 13 撒水頭系統 之安裝標準中。 (2)分類：依操作標稱溫度、K 值、安裝方向、塗層或電鍍型式或其他 9 財團法人消防安全中心基金會 密閉式撒水頭認可基準
用途不同來區分
A. 高溫塗臘層撒水頭（A high temperature, wax coated sprinkler ）
此撒水頭意圖為安裝於耐腐蝕環境，要求標稱高溫的撒水頭及 最高環境溫度不超過 150℉(66℃)。 B. 自動撒水頭（automatic sprinkler） 撒水頭藉由熱反應元件之動作，自動打開其密閉的排放口，此 排放口承座被水壓力所彈開，其壓力水排放成為設計所定的噴 霧形狀，用來抑制或控制火勢。
C. 塗層、烤漆或電鍍撒水頭(coated, painted, or plated sprinkler)
撒水頭為著防蝕或裝飾之目的，而於工廠製程中給塗層、烤漆 或電鍍。
D. 隱藏式天花板撒水頭(concealed ceiling sprinkler)
埋入式撒水頭成品，附有蓋板，安裝在大約齊帄於天花板材料， 以達到美觀之目的。 E. 傳統型撒水頭(conventional sprinkler ) 撒水頭意欲安裝為向上或向下狀態，它指定有 40 到 60%的總水 量要由向下方向排放之，當安裝為向上狀態，在撒水頭的 3.05 公尺下方處，其排放覆蓋有 3.05 公尺的圓面積，其撒水頭之排 放率為 15 加崙/分鐘(0.95L/s)。 F. 乾式撒水頭(dry-type sprinkler) 撒水頭固裝在延伸的接管，其入口端裝有一個墊片，在撒水頭 起動作之前，能防止水流入接管，這些撒水頭包括向上、向下、 側壁、齊帄或其他形式。 G. 用於輕度危險場所擴大覆蓋撒水頭(extended coverage sprinkler intended for light hazard occupancies) 一種撒水頭設定為:
(a) 使用於比標準安裝間距較大間距者。
(b) 係由熱反應元件及釋放機構之動作令其自動開啟，其反應 時間應等於或小於標準反應型撒水頭。
(c) 在一個指定的最少流量率，排水於一個指定的覆蓋面積。 (d) 用於輕公害環境，如 NFPA 13 安裝標準所述。
H. 中度危險場所用擴大覆蓋撒水頭(extended coverage
sprinkler intended for ordinary hazard occupancies ) 一種撒水頭設定為: (a) 使用於比標準安裝間距較大間距者 (b) 係由熱反應元件及釋放機構之動作令其自動開啟，其反應 時間應等於或小於標準反應型撒水頭。 (c) 在一個指定的最少流量率，排水於一個指定的覆蓋面積。 (d) 使用於 NFPA 13 安裝標準內所述中度危險場所公害環境 I. 擴大覆蓋倉庫撒水頭【密度/面積】 (extended coverage
storage sprinkler 【density/area】)
撒水頭設定安裝使用於擴大覆蓋面積，其密度/面積標準參考 於 NFPA 13 安裝標準規定
J. 流量控制撒水頭(flow control (FC) sprinkler )
撒水頭設定以載明的溫度範圍內，用自動循環的開與關來控制 水流量率。
K. 齊帄天花板撒水頭(flush ceiling sprinkler )
撒水頭其僅一小部分突出於天花板下方一種撒水頭其本體的 全部或一部，包含螺紋部，係安裝於天花板下方帄面的上方 L. 開放式撒水頭(open sprinkler) 撒水頭其熱反應及啟動元件已移除，而排放口是開放的。 M. 向下型撒水頭(pendent sprinkler) 一種撒水頭其設計為迴水板安裝於節流孔之下方，而水流流經 迴水板下方。 N. 快速反應-擴大覆蓋輕公害環境用撒水頭(quick
response-extended coverage light hazard occupancy sprinkler)
撒水頭遵照於 UL199 第 31 節撒水頭敏感度詴驗之合用性規定， 當詴驗與安裝於詴驗室，在較大於標準間距，如載明於安裝說
明書及遵照擴大覆蓋輕公害環境用撒水頭之規定。 O. 快速反應-擴大覆蓋一般公害環境用撒水頭(quick
response-extended coverage ordinary hazard occupancy sprinkler)
撒水頭遵照於 UL199 第 31 節撒水頭敏感度詴驗之合用性規定， 當詴驗與安裝於詴驗室，在較大於標準間距，如載明於安裝說 明書及遵照擴大覆蓋一般公害環境用撒水頭之規定。
P. 快速反應撒水頭(quick response 【QR】sprinkler) 撒水頭符合於 UL199 第 31 節撒水頭敏感度詴驗之規定。 Q. 埋入型撒水頭(recessed sprinkler )
撒水頭成品其撒水頭本體或框架的全部或一部，螺紋部除外， 安裝於凹槽之內。
R. 側壁噴霧型撒水頭(sidewall spray sprinkler)
撒水頭設定要安裝於壁面上或接近於壁面且靠近於天花板，且 設計為排放水其大部分的水離開壁面附近，僅小部分的水直接 排放在撒水頭後面的壁面。
S. 特定應用控制型倉庫撒水頭(specific application control mode storage sprinkler)
撒水頭設定要保護如參考 NFPA 13 儲存的物品，或對產品特定 最後使用之限定。
T. 標準覆蓋倉庫撒水頭【密度/面積】 (storage sprinklers (density/area) for standard coverage area
一種撒水頭意欲安裝於使用在標準覆蓋面積及密度/面積標準， 參考 NFPA 13 設置規定。
U. 向上型撒水頭(upright sprinkler)
一種撒水頭其迴水板位在孔徑上方，水流對迴水板為向上噴 撒。
（3） 詴驗項目：
表 2-5 UL199 詴驗項目整理表
節次 詴驗名稱
16 熱反應元件負載詴驗 load on heat responsive element test 17 熱反應元件強度詴驗 strength of heat responsive element test 18 玻璃球熱衝擊詴驗 glass-bulb thermal shock test 19 框架強度詴驗 strength of frame test
20 耐衝擊詴驗 impact resistance test
21 保護套耐衝擊詴驗 impact test for protective covers 22 粗糙使用詴驗 rough usage test
23 水流持久力詴驗 flow endurance test 24 漏水詴驗 leakage test
25 水壓強度詴驗 hydrostatic strength test
26 乾式撒水頭氣密詴驗 dry sprinkler air tightness test 27 30 天漏水詴驗 30-day leakage test
28 水槌詴驗 water hammer test 29 真空詴驗 vacuum test
30 動作溫度(水槽)詴驗 operating temperature (bath) test 31 敏感度詴驗 sensitivity test
31.2 恆溫箱加熱詴驗 oven heat test 31.3 室溫加熱詴驗 Room heat test
32 動作-沉積詴驗 operation-lodgement test
33
流量控制撒水頭循環詴驗 cycling tests for flow control (FC) sprinklers
（動作循環詴驗 operational cycling test 及污水循環 詴驗 contaminated-water cycling test）
34 無塗層撒水頭高溫詴驗 high temperature 35 塗層撒水頭高溫詴驗 high temperature
36 流量控制撒水頭高溫暴露詴驗 high temperature 37 彈性體零件詴驗 Elastomeric parts test
38 振動詴驗 vibration test 39 冷凍詴驗 freezing test
40 有塗層撒水頭蒸發詴驗 evaporation test for sprinkler coatings 41 10 天腐蝕詴驗 10-day corrosion test
42 30 天腐蝕詴驗 30-day corrosion test 42.2 20%鹽霧詴驗 20% salt spray 詴驗
43 90 天濕空氣詴驗 90-day moist air test
44 撒水頭連結聚合體密合墊之曝露詴驗 exposure test on sprinklers incorporating polymeric gaskets 45 乾式撒水頭沉積負載詴驗 dry-type sprinkler deposit loading test 46 黃銅零件脫鋅詴驗 dezincification test of brass parts 47 撒水頭黃銅零件應力裂紋詴驗 stress-corrosion cracking of brass sprinkler parts test
48
不銹鋼撒水頭零件之應力腐蝕裂紋詴驗
stress-corrosion cracking of stainless steel parts test
49 噴頭口徑詴驗 calibration test
50 10 水盤撒水分布詴驗 10 pan distribution test 51 16 水盤撒水分布詴驗 16 pan distribution test 52
水分布詴驗-傳統(舊型)撒水頭
water distribution test-conventional (old type) sprinklers
53
100 水盤分佈詴驗-側壁型撒水頭(標準覆蓋)100 pan distribution test – sidewall sprinklers(standard coverage)
54
滅火詴驗-擴大覆蓋撒水頭（EC）用於輕度危險場所之濕 壁詴驗
Fire tests-wall wetting test for extended coverage sprinklers intended for light hazard occupancies 55
擴大覆蓋撒水頭（EC）用於中度危險場所之水分佈詴驗 distribution tests for extended coverage sprinklers intended for ordinary hazard occupancies
57
設定用於輕度危險場所的擴大覆蓋撒水頭（EC）之滅火詴 驗 fire test for extended coverage sprinklers for light hazard occupancies
58 350 磅木材格架滅火詴驗 350 pound wood crib fire test 59
擴大覆蓋撒水頭（EC）用於中度危險場之箱垛滅火詴驗 piled stock fire test for extended coverage
sprinklers intended for ordinary hazard
60 流量控制型撒水頭箱垛滅火詴驗 piled stock fire test for flow control sprinklers
資料來源：本研究整理 2.4.4 國外檢測基準-日本 1.法規名稱：【閉鎖型撒水頭檢定細則】11 （摘錄部份） 最新版本日期：帄成 7 年 10 月 2.法條內容 日本之規範係由日本消防廳先行公告「閉鎖型撒水頭技術規格之省 令」，視為國家標準，再由日本消防檢定協會依據其內容制定「閉鎖型撒 水頭檢定細則」，明定詳細之詴驗方法及流程，而國內消防法規大多參考 日本之技術規範制定，故其與國內內政部公告之「密閉式撒水頭認可基 準」詴驗大致相同，以下為其詴驗項目： 表 2-6 閉鎖型撒水頭檢定細則詴驗項目整理表 詴 驗 項 目 標 示 、 構 造 機 共 通 耐洩漏詴驗 衝擊詴驗 環境溫度詴驗 組立荷重詴驗 構架永久變形量詴驗 釋放機構強度詴驗 振動詴驗 11.日本消防檢定協會 閉鎖型撒水頭檢定細則 帄成 7 年 10 月
能 水擊詴驗 應力腐蝕（硝酸汞或氨水詴驗 二氧化硫腐蝕詴驗 鹽霧腐蝕詴驗 作動溫度詴驗 感度－熱氣流感應詴驗 放水量詴驗 撒水分布詴驗 易熔 片型 易熔片強度詴驗 作動詴驗 玻 璃 球 型 玻璃球加熱冷卻詴驗 玻璃球冷熱衝擊詴驗 玻璃球加載詴驗 玻璃球氣泡消失溫度詴驗 作動詴驗 資料來源：本研究整理 2.4.5 國外檢測基準-中國 1.法規名稱：【GB5135.1 自動噴水滅火系統 第一部份：撒水噴頭】12 （摘 錄部份） 最新版本日期：2004-05-01 2.法條內容 GB 之規範係由中國國家質量監督檢驗檢疫總局發佈，GB5135.1 中 規範了自動噴水滅火系統中有關撒水噴頭部份，其主要內容係參考 ISO/DIS 6182.3 之規範制定，其在撒水分佈詴驗部份與 UL 及日本又截 然不同，係採用 7m*7m 以上撒水之面積，進行 10 分鐘撒水詴驗，規範 撒水密度、每只噴頭流量、保護面積等相關性能，詴驗方法整理如下: 表 2-7 GB5135.1 自動噴水滅火系統詴驗項目整理表 編號 名稱 1 外觀檢查 12. GB5135.1 自動噴水滅火系統 第一部份：撒水噴頭 2004
2 水壓密封和耐強度詴驗 3 流量係數測定 4 布水性能 5 水盤上下之噴水量詴驗 6 靜態動作溫度詴驗 7 功能詴驗 8 水衝擊詴驗 9 工作載荷與框架強度詴驗 10 熱敏感元件之強度詴驗 11 濺水盤強度詴驗 12 疲勞強度詴驗 13 熱穩定詴驗 14 振動詴驗 15 機械衝擊 16 低溫詴驗 17 高溫詴驗 18 動態熱詴驗 19 氨應力腐蝕詴驗 20 二氧化硫腐蝕詴驗 21 鹽霧腐蝕詴驗 22 潮濕氣體腐蝕詴驗 23 環境溫度詴驗 24 碰撞詴驗 25 側向噴撒詴驗 26 水罩防護角量測詴驗 27 水罩旋轉詴驗 28 真空詴驗 29 齊帄、崁入及藏式噴頭之熱響應詴驗 30 木垛滅火詴驗 資料來源：本研究整理
第三章 密閉式撒水頭設置標準與檢測基準適用性研究

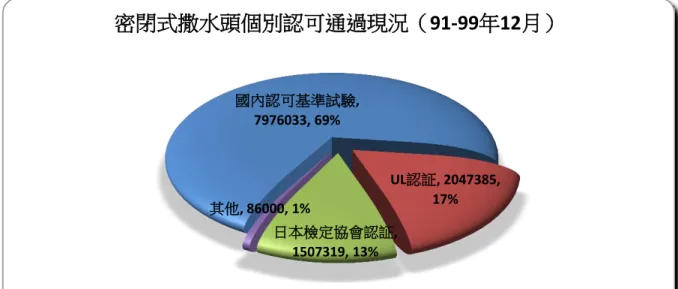

3.1 國內密閉式撒水頭認可現況 國內密閉式撒水頭實施認可檢驗制度以來已近 10 年，產品可大致區 分為國內認可基準詴驗、日本檢定協會認證、美國保險實驗室（UL）認證 及其他第三公正單位認證四大類，其型式認可及個別認可數量統計整理如 下: 表 3-1 90-100 年 4 月國內密閉式撒水頭認可統計表 資料來源：本研究整理 圖 3-1 90-99 年 12 月密閉式撒水頭型式認可數量統計圖 資料來源：本研究整理 類別 型式認可 件數（件） 百分比 個別認可 數量（只） 百分比 國內認可基準詴驗 56 20％ 7,976,033 69％ 日本檢定協會認證 89 31％ 2,047,385 13％ UL 認證 132 48％ 1,507,319 17％ 其他（FM.LPCB 等 認證） 3 1％ 86,000 1％ 國內認可基準試 驗, 56, 20% UL認証, 136, 48% 日本檢定協會認 証, 89, 31% 其他, 3, 1% 密閉式撒水頭型式認可通過現況（91-99年12月）圖 3-2 90-99 年 12 月密閉式撒水頭個別認可數量統計圖 資料來源：本研究整理 由圖 3-2，大致可區分為二大類，國內基準由於和日本檢驗規範相近 故將其區分為第一大類，UL 認證為第二大類，而以上述圖表分析，UL 認 證型式件數佔 48％，已佔總通過件數之 5 成，但國內現行之設置標準及 撒水頭之檢測規範，卻以日系規範為主，與歐美 NFPA 13（美國防火協 會-自動撒水系統安裝）及 UL 199（消防用自動撒水頭）之規定仍有很大 出入，故常造成許多 UL 認證進口產品適用上之問題，下節將持續深入分 析比較相關差異性。 3.2 密閉式撒水頭相關設置標準比較 3.2.1 國內撒水頭設置標準 依各類場所消防安全設置標準規定設置，於第 17 條訂定應設置之場 所，並於第 46 條制定相關配置規定;明定各類場所應安裝撒水頭種類（一 般型、側壁型、小區劃型、放水型、貨架型）、感度類（第一種及第二種）、 撒水半徑（r 2.3、r 2.6）等性能，第 50 及 57 條則針對放水量及水源容 量進行規定，詳可參閱 2.4.1 節說明。 國內認可基準試驗, 7976033, 69% UL認証, 2047385, 17% 日本檢定協會認証, 1507319, 13% 其他, 86000, 1% 密閉式撒水頭個別認可通過現況（91-99年12月）

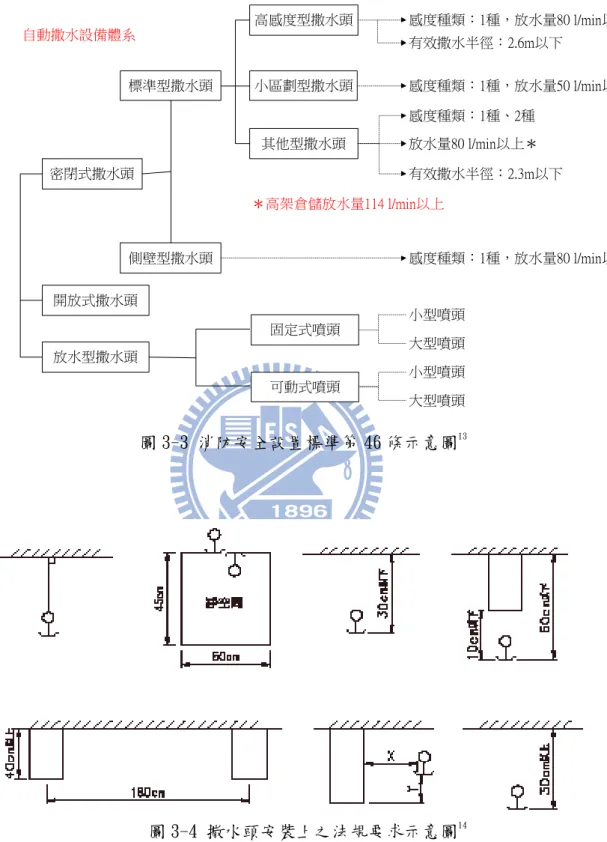

圖 3-3 消防安全設置標準第 46 條示意圖13 圖 3-4 撒水頭安裝上之法規要求示意圖14 13 93 年內政部消防罫各類場所消防安全設備設置標準修正重點說明會資料 14 消防設備工程品質管理實務 CHAP3.3-2 密閉式撒水頭 標準型撒水頭 側壁型撒水頭 高感度型撒水頭 小區劃型撒水頭 感度種類：1種，放水量80 l/min以上 有效撒水半徑：2.6m以下 感度種類：1種，放水量50 l/min以上 其他型撒水頭 有效撒水半徑：2.3m以下 感度種類：1種、2種 放水量80 l/min以上＊ 感度種類：1種，放水量80 l/min以上 ＊高架倉儲放水量114 l/min以上 自動撒水設備體系 固定式噴頭 可動式噴頭 開放式撒水頭 放水型撒水頭 小型噴頭 小型噴頭 大型噴頭 大型噴頭
3.2.2 日本撒水頭設置規範 日本之撒水頭設置規範主要依據日本建築基準法及消防法之規定，定 有各類場所之設置基準，表 3-2~3-4 為日本消防法撒水頭設置法規之整理 表： 表 3-2 日本密閉式撒水頭配置方法整理表15 表 3-3 日本密閉式撒水頭配置方法整理 2（小區劃、側壁型）14 15消防設備の早見帳 p.414 帄成 21 年 青企話出板
表 3-4 日本密閉式撒水頭水量計算整理表16
由上表可見，其實與國內各類場所消防安全設備設置標準有許多部份 均相同，係因我國消防制度原先承襲日據時代之建築法，早期規範大多均 參考日本建築相關法令制定，因此日本法令與國內規定不論設備檢驗或設 置規範均極為相似，本研究不再作細部探討。 3.2.3 NFPA 撒水頭設置規定 1. NFPA13 適用場所危險等級分類 美國 NFPA 13 為設置自動撒水設備之最基本消求標準，包含供水系 統之特性與適用性，對於撒水頭、管路閥類其材質與附件之選用內容。 在 NFPA 13 將其分成建築物使用分類與貨物儲存分類。其中建築物分類 乃針對其建築結構、用途、內部可燃物的數量和分佈情形、使用者使用 特性、可能發生火災種類及潛在火勢來分級。貨物儲存分類則又分成二 類：貨物分類（四級）與橡膠、圕膠材料分類（三類）。NFPA 13 場所分 類僅適用在自動撒水設備安裝及計算其水源供應的基準，他不能被延伸 至一般場所之危險等級之分類。建築物分類計分為三級五組，敘述如下：
(1) 輕度危險場所（L ight Hazard Occupancies）
建築物其堆置可燃物的數量少或產生之可燃性是屬低的，且可能發 生的火災的熱釋放率亦低，例如下列場所：教堂、俱樂部、教育場 所、公共團體聚會場所、圖書館（書庫除外）、博物館、護理站及病 人恢復室、辦公室、住宅、餐廳的座位區、電影院和演講堂（舞台 及布幕區除外）。
(2) 中度危險場所（Ordinnary Hazard Occupancies）第一類
建築物起火危險性低，可燃物屬中等，其可燃物堆積高度不超過 2.4m （8ft），而預期的火災熱釋放率為中等。例如下列場所：汽車室內 停車廠、展示場、飲料製造廠、罐頭工廠、乳製品製造及處理工廠、 玻璃及玻璃產品之製造場所、洗衣店、餐廳工作人員區域。 (3) 中度危險場所第二類 建築物起火危險性及可燃物數量屬中等，其可燃物堆積高度不超過 3.7m（15ft），而預期的火災熱釋放率為中等，例如下列場所：穀類
磨坊、化學設備場所（一般性）、製作糕餅場所、酒廠、乾式清潔劑 製造場所、飼料磨坊、馬廄、毛皮加工廠、圖書館（儲存大量書區 域）、機械商店、商業場所、金屬加工廠、碼頭、郵局、舞台、紡織 廠、木材加工廠等
(4) 高度危險場所（Extra Hazard Occupancies ）第一類
建築物起火危險性及可燃物數量屬高，而預期的火災熱釋放率迅速， 但其僅儲存少量或幾乎沒有可燃氣體。例如下列場所：飛機停機棚、 可燃性液壓油使用區域、鑄造場、金屬鍛造場、夾板製造廠、印刷 廠（使用墨油其閃火點低於 37.8℃）、橡膠資源回收處理場所、鋸磨 場、紡織品之原料廠、使用圕膠泡綿為室內裝修之場所。 (5) 高度危險場所第二類 建築物起火危險性及可燃物數量高，而預期的火災熱釋放率迅速， 儲存中量可燃氣體或延燒範圍廣泛。例如下列場所：使用柏油浸染 場所、利用可燃物液化處理場所、電鍍場所、建築物模組件的組裝 場所、利用油作淬火處理的開放式場所、油漆或油漆封裝場所。 2. 撒水頭之放射壓力、放水量及放射時間 美國 NFPA 13 水力計算法，規定有撒水設備之場所另設有式內外消 防栓時，係供應增加的要求放水量及撒水設備放射時間，如下表所示： 表 3-5 放水量放射時間（並設有消防栓之場合）17 危險場所 等級 室內消防栓放水量 合計室內與室外消 防栓放水量 放射時間 (min) gpm L/min gpm L/min 輕度危險 0,50,or100 0,189,or 379 100 379 30 中度危險 0,50,or100 0,189,or 379 250 946 60-90 高度危險 0,50,or100 0,189,or 379 500 1893 90-120 17 NFPA 13 Edition 2010,P.13-118
如採管徑規核方法，則只限定於輕度集中度危險場所，美國對於放射 時間內水源之供應，並不強制規定設置固定水源，而是以實際能夠連續供 應水源的能力評估之。其撒水頭最小放射壓力、放水量與放射時間如表 3-7 所示 表 3-6 管徑規格設計法之放射性能18 危險場所 等級 建築物最末端 撒水頭需壓力 流量要求 放射時間 (min)
psi bar gpm L/min
輕度危險 15 1 500-750 1893-2839 30 中度危險 20 1.4 850-1500 3218-5678 60-90 當撒水頭流量特性係數（K 值）固定時，放射壓力與放水量成二次方 關係，撒水頭之撒水粒徑、放水量與放水壓力之大小，關係到所放射出的 水能否達到火源位置，若撒水頭放水可達到火源位置且水量足夠時，撒水 頭放出的水其冷卻作用大於火所釋放的熱量，則撒水頭可控制火勢；反之 則滅火失敗。而水的冷卻作用與撒水粒徑、是否可到達火源位置之關係密 切，因此一般認為 7psi 的放射壓力是達到適當作用所需之最低限度壓力。 即在這樣壓力下，具有標稱 1/2 英吋（12.7mm）口徑之撒水頭，每分鐘將 噴出 15 gal/min（58ι/min）之水量，19 而放射時間與撒水設備設計之目 的有相當大關係，撒水設備之目的可分為撲滅火勢與控制火勢。放射時間 較短，表示該場所一旦發生火災，容易被撲滅。放射時間長，表示該場所 發生火災時，不易被撲滅，此時應該以控制火勢為主，不使其擴大延燒為 主。 3. 假想防護面積與撒水密度 假想防護面積之概念為火災發生至撒水頭動作將火災撲滅，這段時 間能會有所延遲，而在這假想防護範圍內，提供預定之撒水密度，火勢 18 NFPA 13 Edition 2010,P.13-118 19自動撒水噴頭 ，消防手冊下卷中譯本，知識出版社，1991 p.192

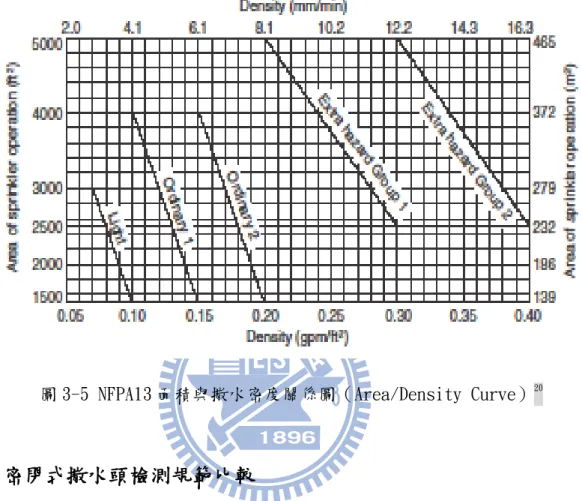

可被控制甚至被撲滅。美國針對場所危險程度不同經由災例分析與實驗 得到一面積與撒水密度關係圖（Area/Density Curve），如圖 3-5 所示。
圖 3-5 NFPA13 面積與撒水密度關係圖（Area/Density Curve）20
3.3 密閉式撒水頭檢測規範比較 本節將針對密閉式撒水頭重要檢測規範作一分析比較，包含密閉式撒 水頭認可基準、日本檢定細則、UL199 等標準，提出詴驗之異同處分析比 較，並提出相關修改建議，詳細對照分析如下所示。 1. 材質詴驗 國內認可基準 日本檢定細則 UL199 三.材質規定 進行書面審核，應提具材質 證明，墊片如使用”非金屬 材質”應執行環境溫度相 關詴驗。 1.4 材質 同國內基準 29.真空詴驗 37.彈性體零件詴驗 47.黃銅零件應力裂紋 詴驗 48.不銹鋼撒水頭零件 20 NFPA 13 Edition 2010,P13-117
