中文摘要 在本論文中，我們嘗試用多層結構製作反式結構有機太陽能電池的透 明電極，利用了 MoO3(三氧化鉬)/Al(鋁)/Au(金)實現了高穿透性的多層導 電電極結構，在可見光波段的穿透度可以達到 50 ％以上。由實驗結果， 我們發現在有機主動層和金之間加入一層鋁可以有效的改善電極的穿透 度和導電度。元件下吸光時開路電壓為 0.57 V，短路電流密度為 8.63 mA/cm2，填充因子可達0.565，而功率轉換效率可以達到 2.78 %，而上吸 光時的開路電壓為 0.55 V，短路電流密度為 3.83 mA/cm2，填充因子為 0.514，而功率轉換效率可以達到 1.08 %。

Transparent polymer solar cell prepared with an inverted structure

Student：Wen-Che Huang Advisor：Dr. Fang-Chung Chen

Department of Photonic and Display Institute National Chiao Tung University

Abstract

We have demonstrated an inverted polymer solar cell, having a multi-layer

structure anode. The semi-transparent anode consists of the following structure: MoO3/Al/Au. In the visible spectrum, the transmittance of the anode can is as

high as 50 %. We found that inserting a thin Al layer between the organic layer and Au can improve the transmittance and conductivity of the semi-transparent anode. The photovoltaic device exhibited an open circuit voltage(Voc) of 0.57 V,

short circuit current density(Jsc) of 8.63 mA/cm2, fill factor(FF) of 0.565, and

power conversion efficiency(PCE) of 2.78 % when the light was incident from the ITO side (bottom light-harvested).On the other hand, the Voc was 0.55 V, Jsc

was 3.83 mA/cm2, FF was 0.514, and PCE was 1.08 % when the light was incident from the semi-transparent anode (top light-harvested).

誌

謝

短短的兩年碩士研究生涯很快就過去了，雖然在這期間遇到了很多挫 折和障礙，但不管是在研究上或是實驗上，許多人的幫助讓我走了過來， 僅以此文獻給我由衷感謝的人。 首先，感謝我的指導教授陳方中老師，在這兩年中，不論是在課業上、 研究上、生活上都給了許多深刻的教誨，讓我即使是在不如意時也不致陷 入低潮，而能在實驗上有所突破。 感謝學長姐們，上傑、志力、煒琪、政豪、永軒、信展、呈祥、昱仁 太獅、曉芬，耐心的教導我在實驗上的經驗和技巧，還有儀器的原理、維 修和使用注意等等，管理手套箱一事雖然辛苦，但也讓我學到很多其他人 這輩子可能完全學不到的事物。 感謝一同努力的夥伴們，威寬、佳霖、冠霖、炳瑞、洪毅，雖然我們 各自的研究內容都不相同，但是大家總是時常互相打氣，討論有關實驗遇 到的難題，相信不管是在什麼地方遇到問題，我們都能迎刃而解。在這短 短兩年之間，謝謝每位曾經給我許多建議和協助的夥伴。 感謝學弟們，名凱、浩智、宗翰、宗達，謝謝你們幫忙負擔許多實驗 室的事務，和實驗儀器的管理，讓我在碩二之後能夠更加專心在研究上。 最後，我要感謝巧敏和我的家人，在這出外求學的六年中，默默的在 我的背後支持我，當我在生活上或是研究上感到壓力，你們總是不辭煩勞 的替我加油，讓我不管是多麼辛苦的狀況下，都能夠勇敢的堅持下去。在 這論文即將要付梓的時刻，我還有太多太多說不完的感謝，謝謝這些所有 在我求學生涯中陪伴在我身邊的人們，有你們的幫助，才能讓我完成學 業，謹以此文獻給你們。

目 錄

中文摘要... I 英文摘要...II 誌 謝 ... III 目 錄... IV 表 目 錄... VI 圖 目 錄...VII 第一章 序論...1 1.1 前言...1 1.2 有機太陽能電池起源...3 1.3 有機高分子太陽能電池工作原理...5 1.4 有機高分子太陽能電池基本特性分析...8 1.4.1 開路電壓...8 1.4.2 短路電流...10 1.4.3 填充因子...10 1.4.4 等效電路及其他參數...11 1.4.5 光電轉換效率、IPCE...12 1.4.6 光場分佈...13 1.5 高分子太陽能電池發展...17 1.5.1 單層結構...17 1.5.2 雙層異質接面...18 1.5.3 混合總體異質接面...19 1.5.4 透明電極之相關研究...20 1.5.5 反式結構...25 第二章 研究動機與目的 ...26 第三章 實驗架構 ...27 3.1 實驗材料與儀器...27 3.1.1 實驗材料...27 3.1.2 實驗儀器...31 3.2 元件製作流程...34 第四章 實驗結果與討論 ...39 4.1 Al/Au 結構之透明電極元件...39 4.1.1 元件表現...39 4.1.2 透明電極的特性分析...43 4.1.3 光場強度模擬...46

4.2 透明電極...48 4.2.1 Ag 和 Au 透明電極...48 4.2.2 不同Au 厚度之透明電極...57 第五章 結論與未來展望 ...64 5.1 結論...64 5.2 未來展望...64 第六章 參考文獻 ...66

表 目 錄

表 1 透明電極 Au 有無 Al 之太陽能電池元件表現 ...42 表 2 透明電極 Au 有無 Al 的 Rs和Rp整理...43 表 3 Ag 和 Al/Ag 電極之太陽能電池元件的電性表現...49 表 4 Ag 和 Al/Ag 透明電極之 Rs和Rp整理...50 表 5 Al/Au 和 Al/Ag 電極之太陽能電池元件的電性表現 ...52 表 6 Al/Au 和 Al/Ag 透明電極之 Rs和Rp整理...53 表 7 不同陽極結構的表面粗糙度 ...54 表 8 不同 Au 厚度下太陽能電池元件的電性表現 ...59 表 9 不同 Au 厚度元件之 Rs和Rp整理...61

圖 目 錄

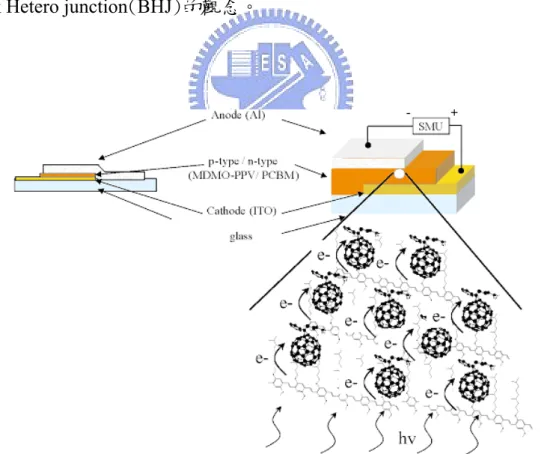

序論 圖 1- 1 高分子太陽能電池的元件結構剖面圖以及總體異質接面示意圖 ...3 圖 1- 2 Siemens 所發表的可撓式太陽能電池 ...4 圖 1- 3 有機太陽能電池能量轉換步驟圖 ...5 圖 1- 4 太陽能電池之 Current-Voltage 圖 ...8 圖 1- 5 太陽能電池在照光與不照光的 Current-Voltage 曲線圖 ...9 圖 1- 6 有機太陽能電池的等效電路圖 ...12 圖 1- 7 有機太陽能電池串聯電阻、並聯電阻 與 I-V 曲線的關係圖 ...12 圖 1- 8 多層薄膜結構中電場示意圖 ...13 圖 1- 9 有機太陽能電池單層結構圖 ...17 圖 1- 10 雙層有機太陽能電池之元件結構圖與元件電流-電壓特性...18 圖 1- 11 串疊結構使 Voc提升示意圖...20 圖 1- 12 (a)不同的透明電極之穿透度和 MEH-PPV:PCBM 的吸收比較(b)不同透 明電極的元件特性...22

圖 1- 13 不同表面的 AFM 圖形 (a)有機層表面 (b)有機層表面覆蓋上 1 nm LiF (c)有機層表面覆蓋上 1 nm 的 LiF 和 2.5 nm 的 Al...22

圖 1- 14 (左)不同的 ITO 厚度對主動層吸收和元件穿透度的模擬結果 (右)Ca/Ag 和Ca/Ag/ITO 的穿透光譜 ...23

圖 1- 15 在矽基板上製作的上吸收有機太陽能電池的側面示意圖 ...24

圖 1- 16 (左)MoO3和Ag/MgAg 的穿透度光譜，MgAu 的反射度光譜 (右)不同 MoO3厚度對元件特性的影響...24 圖 1- 17 正反相結構不同 buffer layer 之效率圖...25 研究動機與目的 圖 2- 1 可撓式基板 ...26 實驗架構 圖 3- 1 碳酸銫改變 ITO 功函數原理解釋圖...27 圖 3- 2 regioregular poly(3-hexylthiophene)化學結構及 HT、HH 示意圖...28 圖 3- 3 n 型材料 PCBM 化學結構 ...29 圖 3- 4 1,2-dichlorobenzen 化學結構式...29 圖 3- 5 UV/Visible Spectroscopy 吸收光譜儀工作原理示意圖 ...32

圖 3- 7 pattern 流程簡易圖以及 pattern 後的圖樣...35 圖 3- 8 清洗 ITO 玻璃基板簡易示意圖...36 圖 3- 9 旋轉塗佈 Cs2CO3簡易示意圖...36 圖 3- 10 coating 有機材料主動層簡易示意圖...37 圖 3- 11 元件蒸鍍製作過程及封裝過程示意圖 ...38 實驗結果與討論 圖 4- 1 在 100 mW/cm2的光強下，光由ITO 面入射(下吸光)，透明電極 Au 有 無Al 之元件 J-V 曲線圖 ...40 圖 4- 2 在 100 mW/cm2的光強下，光由金屬面入射(上吸光)，透明電極 Au 有無 Al 之元件 J-V 曲線圖 ...41 圖 4- 3 在暗環境下，透明電極 Au 有無 Al 之 J-V 曲線圖...42 圖 4- 4 Al/Au 和 Au 透明電極，光由金屬面入射之穿透率與反射率比較 ...44

圖 4- 5 不同陽極結構的表面形貌(a)MoO3 5 nm (b)MoO3 5 nm/Au 15 nm (c)MoO3 5 nm/Al 1 nm/Au 14 nm...45

圖 4- 6 透明電極 Au 有無 Al，光由 ITO 面入射之光場分佈...46

圖 4-7 透明電極 Au 有無 Al，光由透明電極面入射之光場分佈 ...47

圖 4- 8 Ag 和 Al/Ag 透明電極，光分別由 ITO 面和金屬面入射之元件 J-V 曲線 圖...49

圖 4- 9 Ag 和 Al/Ag 透明電極在暗環境下的 J-V 曲線圖 ...50

圖 4- 10 Al/Au 和 Al/Ag 透明電極，光分別由 ITO 面和金屬面入射之元件 J-V 曲 線圖...52

圖 4- 11 Al/Au 和 Al/Ag 透明電極在暗環境下的 J-V 曲線圖 ...53

圖 4- 12 不同陽極結構的表面形貌(a)MoO3 5 nm/Au 15 nm(b)MoO3 5 nm/Al 1 nm/Au 14nm(c)MoO3 5 nm/Ag 15 nm(d)MoO3 5 nm/Al 1 nm/Ag 14 nm ...54

圖 4- 13 Al/Au 和 Al/Ag 透明電極，光分別由(a)ITO 面和(b)透明電極面入射之光 場分佈...56 圖 4- 14 不同 Au 厚度，光由 ITO 面入射之元件 J-V 曲線圖...57 圖 4- 15 不同 Au 厚度，光由透明電極面入射之元件 J-V 曲線圖...58 圖 4- 16 不同 Au 厚度下，透明電極的反射率與穿透率 ...60 圖 4- 17 不同 Au 厚度，暗環境下之元件 J-V 曲線圖...61 圖 4- 18 不同 Au 厚度透明電極，光由 ITO 面入射之光場分佈...62 圖 4- 19 不同 Au 厚度透明電極，光由透明電極面入射之光場分佈 ...63

結論以及未來展望

第一章 序論

1.1 前言 由於這幾年地球人口數不斷增加，原物料的需求量也不斷提升，對於 能源的使用量也不斷地增加，因為石油、天然氣等能源加速開採，造成蘊 藏量日益短缺，能源產量供應不穩，價格劇烈上揚，以及利用燃燒石油、 煤炭、天然氣等礦產來發電所排放的廢氣導致地球產生溫室效應，導致 南、北極冰河融化的加劇，加速人們開始對於新興替代能源的研究，不管 是風力、潮汐、太陽能都屬於這種可再生性的能源，不僅具有取之不竭、 用之不盡的優點，而且使用上也不會造成環境污染，更能符合環保的需求。 台灣的能源絕大部分都來自於國外進口，而石油的價格不斷攀升，其 價格上漲的壓力，勢必影響到國內民生的需求、經濟的發展以及社會的安 定，因此如果能成功開發出太陽能的替代能源，對於國家的能源自主性也 能提供多一層保障，其中太陽能電池是直接由太陽的光能轉換電能，產生 能源的過程不產生任何的副產物及污染，而且太陽的光能是取得很方便的 能量，也沒有使用上用量的疑慮，是未來極具發展性的替代能源方案。目 前有機太陽能電池的研究，雖然光電轉換效率比不上無機太陽能電池的效 率[1]，但是由於有機材料具有以下幾項的優點[2]，在未來應用上仍然佔有 其優勢的地位。 (一) 可以利用較簡單的溶液製程技術，例如旋轉塗佈、噴灑、浸泡等較 簡單的方式來沉積有機半導體材料，對於大面積元件的製作上可以簡化其 製程的困難度[3]，比起無機半導體製程的高價生產成本更為低廉。此外， 有機材料製程上屬於較低溫，更適合可撓性塑膠基板元件的製作及應用。

(二) 相較於無機材料，有機太陽能電池能使用更少量的有機材料，約250 奈米(nm)的膜厚，來減少材料費用的支出，同時也可以達到重量輕與易於 大面積製作的優點。

(三) 可以利用化學合成技術，改變化學結構來控制材料最佳的能隙、晶 格排列程度、溶解度等材料特性，進而提升整體元件的效率。

1.2 有機太陽能電池起源

有機太陽能電池早在1986 年即由美國柯達公司的 C.W.Tang 利用 p 型 材 料 Copper phthalocyanine(CuPc)與 n 型材料 Perylene tetracaboxylic derivative(PV)所組成[4, 5]。其研究的主要貢獻在於將Heterojunction 的觀念 導入太陽能電池中，此為有機小分子太陽能電池的濫觴，當時這個結構元 件的能量轉換效率可達到 ~ 1 %的效率轉換。在 1993 年由 Sariciftci 利用 雙層異質接面(Bi-layer Heterojunction)的概念製作出第一個 Polymer/C60高

分子混合碳材的太陽能電池元件[6]。到 1994 年 Heeger 等人做出以 MEH-PPV/C60直接混摻異質接面結構的太陽能電池元件[7, 8]，此時已導入

Bulk Hetero junction(BHJ)的觀念。

有機高分子太陽能電池發展至2005 年，Y. Yang 等人已經利用一些製 程改進的方式將光電轉換效率提升至約5 %[10-12]，而5 %正是可以符合實 際應用的門檻。此一領域也陸續有國內外多家著名的學校以及公司機構投 入研究，其中 Siemens 於 2005 年已成功開發出「印刷」(printing)方式， 製作出效率約3 %的可撓曲式有機太陽能電池如圖 1-2[13]所示。 儘管有機太陽能電池在實際的應用上還是受到元件的效率值與材料 對環境的穩定性限制，而且效率仍低於以矽為主的無機太陽能電池，但如 果能有效提升效率，轉換效率能夠提昇至等於或稍低於無機元件的話，再 加上其本身成本低、重量輕、可撓式等優點，在市場上必定會更具競爭力， 達到下一世代替代性能源的目標。 圖 1- 2 Siemens 所發表的可撓式太陽能電池[13]

1.3 有機高分子太陽能電池工作原理 有機太陽能電池主要利用有機半導體材料在可見光範圍照射下，將電 荷載子激發產生激子(exciton)。而激子在尚未從激發態衰退至穩態前，使 其擴散至低游離能之 donor 與高電子親和力 acceptor 接面處(即 p-n Junction)，藉由兩者之間能隙差所形成的電場，使激子分離成自由電子與 電洞，再經由各自的傳導路徑傳送至電極上，連接至外部電路加以應用。 如圖 1-3 所示太陽能電池能量轉換示意圖。光電流產生的過程可分以下幾 個步驟[14]： Photo hν η_diff η_diff (I) (II) (III) (III) (IV) η_TC η_tr η_tr(V) (V) η_CC η_CC (VI) (VI) I_pd－χ_Ea E_ex η_A Donor Acceptor Anode E_F E_F Cathode Frenkel exci ton LUMO HOMO Photo hν η_diff η_diff (I) (II) (III) (III) (IV) η_TC η_tr η_tr(V) (V) η_CC η_CC (VI) (VI) I_pd－χ_Ea E_ex η_A Donor Acceptor Anode E_F E_F Cathode Frenkel exci ton LUMO HOMO 圖 1- 3 有機太陽能電池能量轉換步驟圖[14] I.光子的吸收(ηA)：在第一個光電轉換的步驟中，有機半導體材料的 能隙必須等於或小於入射光能量，光子才能被有機材料吸收，進而將p 型 donor 材料中 HOMO (Highest Occupied Molecular Orbital)之電子激發至 LUMO (Lowest Unoccupied Molecular Orbital)產生電子-電洞對。ηA主要由

II.激子的產生：光激發所產生的電子-電洞由於庫倫作用力影響，形成 電子-電洞對，一般稱之為激子(exciton)，而電子-電洞對之間的束縛能為 donor 材料的能隙和激子能量的差值(EG－Eex)，在有機材料中約為0.1~1.0

eV。

III.激子的擴散(ηdiff)：激子產生後在有機半導體中會以擴散的方式移

動，其中包括了以 Forster 或 Dexter 能量轉移的形式在 donor 和 acceptor 激發態分子間進行傳遞。激子的擴散長度必須足夠，才能使其擴散至 donor-acceptor 接面處產生電荷分離。否則，激子在傳送過程中會因為再結 合現象發生導致ηdiff小於100 %。一般有機材料的激子擴散長度通常約在 10 nm 左右，但也有些有機材料具有超過 100 nm 的激子擴散長度[15]。 IV.電荷分離(ηTC)：若激子擴散長度足夠時，激子擴散至p-n 接面處， 由於電場作用使得激子分離成電子及電洞。為了有效提升電子-電洞對分 離效率並降低再結合現象發生，一般有機太陽能電池結構藉由較低游離能 (IP)之 p 型材料與較高電子親和力(XE)之n 型材料間所製造出的接面來符 合 Eex＞Ipd－X_Ea該特定條件，如此激子擴散至電荷載子分離點即 p-n 接面 時就能有效克服電子電洞間的束縛能(binding energy)而分離成自由電荷 且增加電荷傳遞的功能性。 V.電荷傳遞(ηtr)：當電子和電洞分離後，電子及電洞受到由陽極與陰

極間功函數(work function)差異造成的內建電場(build-in potential)而分別 經由不同類型之 donor 和 acceptor 材料傳遞至電極，最後再由兩端電極所 收集。在有機材料中電荷傳遞主要以躍遷(hopping)形式傳輸，而較差的表 面形貌會造成載子的缺陷(trap)使得 ηtr＜ 1 直接影響到光伏特電池的效

VI.電荷收集(ηCC)：當元件的電極材料符合 EF(cathode)＜ELUMO(acceptor)及

EF(anode)＞EHOMO(donor)，那麼ηCC趨近於1。但電極功函數與材料能隙間不完

全相符合，因此電子、電洞分別經由p 型材料和 n 型材料傳遞至其相連的 電極時，必須克服電位能障礙(energy barrier)。為了降低這個能障，在有機 太陽能電池中，通常在當做為陽極的銦錫氧化層(Indium Tin Oxide)玻璃上 面 ， 旋 轉 塗 佈 (Spin Coating) 上 ㄧ 個 電 動 傳 輸 層 ： poly(3,4-ethylenedioxythiophene) poly(styrenesulfonate) (PEDOT: PSS)，或是 在蒸鍍陰極金屬材料前先蒸鍍一層LiF、Bathocuproine(BCP)或是低功函數 的鈣(Ca)來降低載子傳輸所遇到的能障，使得電極更有效率地收集電子、 電洞，而達到增加光電流與光電轉換效率的目的。

1.4 有機高分子太陽能電池基本特性分析

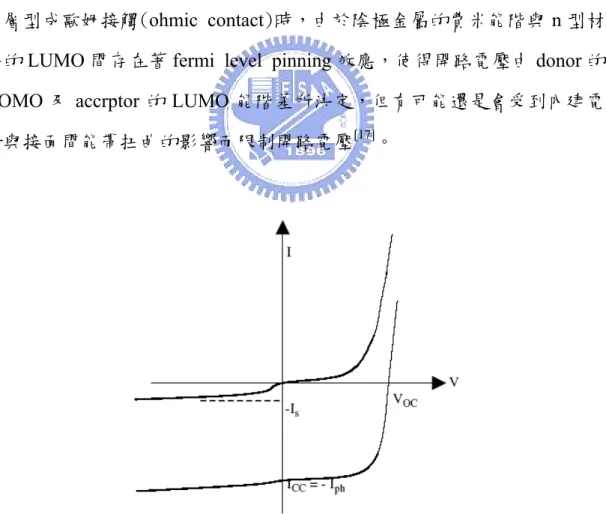

有機太陽能電池元件優劣的評估可從如圖 1-4，太陽能電池 I-V 曲線 圖中的開路電壓(Voc，open circuit voltage)、短路電流(Isc，short circuit

current)、填充因子(FF，fill factor)、功率轉換效率(ηp，Power Conversion

Efficiency)等電性特性參數加以分析。由圖 1-4 所示灰色部份可定義出元 件在操作時最大可能輸出電流IP，最大可能輸出電壓VP，而兩者之乘積為 能夠提供外部電路的最大輸出功率Pmax。 圖 1- 4 太陽能電池之 Current-Voltage 圖[14] 1.4.1 開路電壓 太陽能電池的元件特性類似一個二極體，如圖1-5 所示[14]為太陽能電 池在照光與不照光的 I-V 曲線圖，此時會得到一個飽和電流I ，經由理想s 二極體電流方程式[16]我們知道此時內部的電流值ID Is exp qV 1 nkT ⎡ ⎛ ⎞ ⎤ = _{⎢ ⎜ ⎟}− _⎥ ⎝ ⎠ ⎣ ⎦，而 照光後會產生一個反向的光電流I ，而當電流值為 0 的時，我們定義為開ph

exp 1 s qV ph I I I nkT ⎡ ⎛ ⎞ ⎤ = _{⎢ ⎜ ⎟}− −_⎥ ⎝ ⎠ ⎣ ⎦ (1-1) ln ph 1 ln ph oc s s nkT I nkT I V q I q I ⎛ ⎞ ⎛ ⎞ = _⎜ + ≅_{⎟ ⎜ ⎟} ⎝ ⎠ ⎝ ⎠ (1-2)

k 為波茲曼常數(Boltzmann constant)，T 為絕對溫度(Kelvin temperature)，

s

I 為p-n 接面的逆向飽和電流(reverse bias saturation current)，n 為理想因

子(ideality factor)，截至目前為止，研究學者發現在高分子異質接面太陽 能電池當中，若是所使用的金屬材料與主動層p 型或 n 型材料間產生非歐 姆 接 觸 (non-ohmic contact) 時 ， 開 路 電 壓 就 符 合 一 般 MIM (metal-insulator-metal)模式為兩電極間功函數的差值。若當金屬電極與主 動層型成歐姆接觸(ohmic contact)時，由於陰極金屬的費米能階與 n 型材 料的LUMO 間存在著 fermi level pinning 效應，使得開路電壓由 donor 的 HOMO 及 accrptor 的 LUMO 能階差所決定，但有可能還是會受到內建電 場與接面間能帶扭曲的影響而限制開路電壓[17]。

1.4.2 短路電流

短路電流為太陽能電池元件在光照射下且外加偏壓為零電壓時的光 電流，主要受到載子遷移率(carrier mobility)、載子再結合生命期(carrier recombination lifetime)及載子擴散長度(carrier diffusion length)所影響，此 外，與入射光強度有正比之關係。在高分子異質接面太陽能電池中，Isc直 接受到材料本身特性、p-n 材料間相分離的程度、主動層膜的厚度以及主 動層膜和電極間的表面型態影響。從 1.3 章節我們可以得知內部量子轉換 效率如下： ηIQE = ηA ηED ηTC ηCC[14] 高分子主動層的膜厚會直接影響到 ηA與 ηED，ηED為激子分離成自由電荷 的效率，當膜的厚度增加時，使得 ηA 增加，但相對地會使得部份激子 (exction)無法擴散至 p-n 界面分離點而降低激子分解為自由電荷的效率， 所以如何控制ηA和ηED間相互增減的現象，也是此領域一個重要的研究方 向。 1.4.3 填充因子 有機太陽能電池的填充因子(fill factor)定義為： p p oc sc V I FF V I × = × p p V × 是元件最大的輸出功率值，而填充因子主要由元件的串聯電阻(series I resistance)與並聯電阻(shunt resistance)影響。兩電阻與光電流間關係將在 其後的等效電路部分詳細說明。

1.4.4 等效電路及其他參數 有機太陽能電池等效電路如圖1-6 所示[18]，圖中因照光所產生電流(J) 與施加偏壓(V)間的關係可以用 1-3 式表示： exp s 1 s o ph p V IR V IR I I e I nkT R ⎡ ⎛ − ⎞ ⎤ − = ×_{⎢ ⎜ ⎟}− +_⎥ − ⎝ ⎠ ⎣ ⎦ (1-3) 其中I 是暗電流，o e 為電子電荷，V 為施加偏壓，R 、s R 分別代表串聯電p 阻與並聯電阻，I 是光電流(photocurrent)。從此式可以了解，理想的太陽ph 能電池元件必須具有低的串聯電阻和趨近無限大的並聯電阻。串聯電阻來 源包括了有機半導體材料本身的電阻和有機半導體與金屬的接面電阻。此 外，光伏特元件的正負電極間，存在任何非經由理想 p-n 二極體的其他電 流通道，都會造成所謂的漏電流(leakage current)，例如元件中的產生-複 合(generation-recombination)電流、表面複合(surface recombination)電流和 金屬接觸穿透 p-n 接面等，而漏電流大小我們通常用並聯電阻 (shunt resistance, Rp)來定義，也就是 p leak V R I = 。並聯電阻愈大，就表示漏電流愈 小且開路電壓愈大。假設R <<s R ，可以由(1-3)式微分來估算p R 、s R 值。p 在高外加偏壓時， 1 0 s I dI r dV − = ⎡ ⎤ = ⎣ ⎦ ，在此情況下 I-V 特性曲線主要受到Rs影 響遠大於Rsh。在低外加偏壓時， 1 0 p V dI r dV − = ⎡ ⎤ = ⎣ ⎦ ，而光伏特元件特性由 兩個電阻串聯Rs+Rp≈ R 所影響。因此可利用太陽能電池元件在光照射下p

的I-V 特性曲線分別去計算串聯與並聯電阻。R 為s I＝0 (open circuit)時 I-V

曲線斜率之倒數，R 為 V＝0 (short circuit)時 I-V 曲線斜率之倒數如圖 1-7p

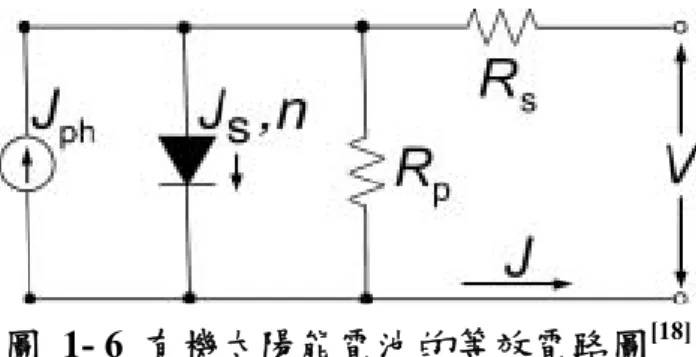

圖 1- 6 有機太陽能電池的等效電路圖[18] 圖 1- 7 有機太陽能電池串聯電阻、並聯電阻 與 I-V 曲線的關係圖[14] 1.4.5 光電轉換效率、IPCE 由上述的開路電壓、短路電流及填充因子即可得到太陽能電池之光電 轉換效率： sc in (%) out oc e in P V J FF P P η = = × × in P 為入射光的強度功率，Pout為光電池實際輸出的功率此外可利用單色分 光儀去計算太陽能電池元件對於不同波段入射光子轉換為電子的效率，即 IPCE 。

( )

λ × × = in sc P J hv IPCE % ，其中h 為浦朗克常數，ν 為入射光頻率，λ 為 入射光波長。

1.4.6 光場分佈

近年來有許多文獻[19, 20]利用變換矩陣法(Transfer matrix method)模擬 光場在有機太陽能電池中的分佈，用以分析光學結構對主動層吸收度的影 響。此方法[21]將有機太陽能電池視為多層薄膜結構，光入射後經由不同的 介面反射和穿透，電磁波干涉疊加後，在不同的位置形成了連續的光場分 佈。 圖 1- 8 多層薄膜結構中電場示意圖[21] 為了簡化運算，假設所有的薄膜都是均勻且等向(isotropic)的，入射光 為垂直入射，且其電場和入射面垂直，主動層可以視為嵌入在兩個有限的 多層膜之間，每個獨立的薄膜厚度為dj，折射率ñ j = nj+ i．kj，如此一來 光在薄膜之間傳遞可以用一個 2 乘 2 的矩陣來表示。當光在第 j 層和第 k 層之間傳遞時，電場的關係可以表示為：

⎥

⎦

⎤

⎢

⎣

⎡

⎥

⎥

⎥

⎥

⎦

⎤

⎢

⎢

⎢

⎢

⎣

⎡

=

⎥

⎦

⎤

⎢

⎣

⎡

=

⎥

⎦

⎤

⎢

⎣

⎡

− + − + − + k k jk jk jk jk jk jk k k jk j j

E

E

t

t

r

t

r

t

E

E

I

E

E

1

1

E+j和E-j分別為在第j 層中，往正 x 方向和往負 x 方向傳遞的電場。tjk和 rjk則是jk 層介面的穿透與反射係數。tjk和rjk可以表示為： k j j jk

n

n

n

t

_~

_~

~

2

+

=

_, k j k j jk

n

n

n

n

r

_~

_~

~

~

+

−

=

當光在單一薄膜間傳遞時，相位變化的矩陣可以定義為

⎥

⎦

⎤

⎢

⎣

⎡

=

− j j j j d i d i j

e

e

L

_ξ ξ

0

0

, j

λ

q

j

π

ξ

=

2

由Ijk和Lj這兩個矩陣，可以求出光從外部入射，經過m 層薄膜之後的電 場為：

⎥

⎦

⎤

⎢

⎣

⎡

=

⎥

⎦

⎤

⎢

⎣

⎡

− + + + − + 1 1 0 0 m m

E

E

S

E

E

, ( )1 ( 1) 1 22 21 12 11 + − =

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

=

⎥

⎦

⎤

⎢

⎣

⎡

=

∏

m _{v v v mm} v

I

L

I

S

S

S

S

S

當光由外部沿著正x 方向入射，在基板(m+1 層)處便不會有負 x 方向的光， 也就是E-m+1=0。經由計算後，便能求出整個多層膜結構的穿透係數和反射 係數。 11 0 1

1

S

E

E

T

=

m₊

=

+ + , 11 21 0 0

S

S

E

E

R

=

₊

=

−

為了求得在第j 層內的電場，我們可以把多層膜結構以 j 為中心前後分成 兩部份，整個系統的變換矩陣可以寫成S =S′jLjSj′′。而前半部和後半部的 系統可以用同樣的方式表示為：

⎥

⎥

⎦

⎤

⎢

⎢

⎣

⎡

′

′

′

=

⎥

⎦

⎤

⎢

⎣

⎡

− + − + j j j

E

E

S

E

E

0 0 , ( )v v v ( )j j j v j j j j j

I

L

I

S

S

S

S

S

_{1 1} 1 1 22 21 12 11 − − − =

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

=

⎥

⎦

⎤

⎢

⎣

⎡

′

′

′

′

=

′

∏

⎥

⎦

⎤

⎢

⎣

⎡

′′

=

⎥

⎥

⎦

⎤

⎢

⎢

⎣

⎡

′′

′′

− + + + − + 1 1 m m j j j

E

E

S

E

E

, ( )1 ( 1) 1 22 21 12 11 + − + =

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

=

⎥

⎦

⎤

⎢

⎣

⎡

′′

′′

′′

′′

=

′′

∏

m _{v v v m m} j v j j j j j

I

L

I

S

S

S

S

S

同樣的我們也可以求出兩個子系統的穿透和反射係數： 11

1

j j

S

t

′

=

′

_, 11 21 j j j

S

S

r

′

′

=

′

11

1

j j

S

t

′′

=

′′

_, 11 21 j j j

S

S

r

′′

′′

=

′′

將上述式子合併後，我們便可推導出光分別在正x 方向和負 x 方向傳遞 時，在(j-1)j 層介面的內部變換係數(internal transfer coefficient)t+j和t-j：

j jd i j j j j j

e

r

r

t

E

E

t

_2ξ 0

1

+

′

′′

′

=

=

₊ + + j j j j d i j j d i d i j j j j

t

r

e

e

r

t

E

t

_ξ ξ ξ 2 2 2

1

+

′

′′

=

′′

′′

′

=

=

+ + − −

由上述兩式，在第j 層中距離(j-1)層介面 x 位置上的電場便能求得：

(

+ − −

)

+ +

(

−

)

+ − +

₊

₌

₊

₌

₊

_′′

=

(2 ) ₀ 0

)

(

)

(

)

(

x

E

x

E

x

t

e

t

e

E

t

e

r

e

E

E

_{j j j j} iξjx _j iξjx _j iξjx _j iξj dj x + − − − −

′′

′

+

′′

′

′′

+

′′

=

₀ 21 12 11 11 ) ( 21 ) ( 11

E

e

S

S

e

S

S

e

S

e

S

j j j j j j j j d i j j d i j j x d i j x d i j ξ ξ ξ ξ

1.5 高分子太陽能電池發展 1.5.1 單層結構 早期關於有機太陽能電池的研究，大多以小分子為主動層材料，1978 年T. Feng 等人發表以小分子光敏材料 merocyanine 為單層結構的有機太陽 能電池[19]。而單層結構是主動層由單一有機材料所構成，有機高分子 poly[2-methoxy-5-(2-ethylhexoxy)-p-phenyl vinylene](MEH-PPV)夾在 Ca 及 ITO 電極的結構之間(ITO/MEH-PPV/Ca)圖 1-8[23]，而電荷分離發生在有機 層與金屬電極之整流接面處。此種類型結構雖然簡單，但單一有機材料所 能涵蓋的吸收波長範圍有限，此外，正負電荷在同一材料上傳輸，容易造 成再結合的損失，因此單層結構的太陽能電池能量轉換效率並沒有很有效 的發揮出來。 圖 1- 9 有機太陽能電池單層結構圖[23]

1.5.2 雙層異質接面

面對有機材料 exciton 高束縛能的問題，以及容易再結合的損失，最後

以 p-n 接面結構導入而解決。1986 年由 C.W. Tang 首先提出以 p 型材料 Copper phthalocyanine (CuPc)及 n 型材料 Perylene tetracarboxylic derivative (PV)形成雙層異質接面的元件結構如圖 1-9[5]。此後，雙層異質接面就被 大量應用在有機太陽能電池。此結構的優點在於 exciton 能在 donor 與 acceptor 介面克服其束縛能而做有效的分離，而且電子與電動擁有各自的 傳導層，可以防止自由電荷的再結合和確保其與相對的電極相連接。但仍 然有些不夠完善的機制在其中，由於donor 與 acceptor 界面為單層的接觸， 其接觸面積較小，使得只有部分的 exciton 能夠擴散至 p-n 接面處進行分 離，進而直接影響自由電荷數量及元件效率。 圖 1- 10 雙層有機太陽能電池之元件結構圖與元件電流-電壓特性[5] Ag PV CuPC ITO Glass Light

V

oc

J

sc

1.5.3 混合總體異質接面

在 1992 年，A. J. Heeger 與 F. Wudl 團隊發現當摻混 C60於p 型共軛高

分子 MEH-PPV 中，MEH-PPV 的激發態會以一非常快速的過程(約為 femto-second, 10-15秒) 轉移電子給鄰近的 C60分子，而生成metastable 的陽

離子 MEH-PPV 與陰離子 C60，這種光誘發電荷分離的現象稱之為光致電

荷轉移 (photoinduced electron transfer)[24]，而這種現象也促成後來高分子 太陽能電池的發展。然而，雙層結構的有機太陽能電池最大限制效率的因 素還是在於 p-n 接面之接觸面積太小，降低元件中電子與電洞濃度，因此 若要提升光電流，勢必要增加 p-n 接面的有效面積。而總體異質接面 (Bulk-heterojunction)結構的高分子太陽能電池也就是在這個時期被提出 來的一個新的想法，也被證實有較高的能量轉換效率[8]。所謂總體異質接 面的結構是將 p 型的高分子與 n 型材料相互混摻而形成單一作用層(圖 1-1[9])，當兩種材料混合均勻則所形成的p-n 接面接觸面積將大幅增加，不 再是如傳統雙層結構，接觸面積約僅相等於元件面積的單一接面。因此元 件內部吸光後，exciton 能夠容易擴散到達接面處進行電荷分離，防止電子 與電洞再結合。此外，電子與電洞則可分別經由元件中 p-n 材料形成的交 錯式網路(interpenetrating network)傳遞至電極而被收集至外電路如圖 1-1 所示[9]。目前製作高分子太陽能電池最熱門的 p-n 材料組合利用具有類似 C60結構的n-type 之材料[6,6]-phenyl C61-butyric acid methyl ester (PCBM)

結 合 p-type 之 半 導 體 材 料 poly(3-hexylthiophene)(P3HT) 以 相 互 混 合 (blending)的方式製作而成。

1.5.4 透明電極之相關研究 在2006 年，有機太陽能電池的效率已經達到 5.2 %[12]，雖然已經跨越 5 %的商用應用門檻，但是這個數據仍被希望能夠更進一步的提升。於是 便有人提出了串疊(tandem)兩個有機太陽能電池[25]，或是將電池堆疊(stack) 在一起[26]，利用外部電路連接成串聯或是並聯。串疊結構是在單一個有機 太陽能電池沉積金屬薄膜作為電極後，在其上繼續製作另一個有機太陽能 電池，藉此提升元件的開路電壓，或是增加太陽能電池對太陽能輻射光譜 的吸收，已獲得更高的效率。而堆疊結構則是在單一個有機太陽能電池之 後直接置入另一個已完成的元件，兩個元件使用外部的電路連接達到提昇 開路電壓(串聯)或是短路電流(並聯)的效果。而不論在哪種結構中，中間電 極都扮演了極為重要的角色，中間電極必須擁有足夠的穿透度讓剩餘的光 能夠穿透，而被第二層有機層吸收；然而過薄的金屬反而會導致電極的電 阻值過高，因此這之中的權衡是需要研究的。 圖 1- 11 串疊結構使 Voc提升示意圖[25]

在透明電極的研究中，UCLA 的 Y. Yang 教授與其實驗室在 2006 年時 發表了一篇利用Ca、LiF 等電子注入層加上 Al、Au 等金屬多層結構之透 明電極[26]。研究發現，當使用LiF/ Au 作為透明電極時，其穿透度能得到 有效的提升，但是如果在LiF 和 Au 之間加入一層 Al，不但元件的效率有 所提升，而且透明電極的穿透度也上升了約 20%。在此結構中，LiF 可以 降低Al 的功函數，使其與主動層形成歐姆接觸，另外由於 Au 具有比較長 的肌膚深度(skin depth)，在可見光波段約為 20 nm，因此在同樣的薄膜厚 度條件下，Au 具有比較高的穿透度。由金屬表面的 AFM 圖形可看出，在 蒸鍍LiF 後，主動層會形成針狀的表面，而這個崎嶇的表面使得接著覆蓋 上去的 Au 表面更加的粗糙，讓透明電極的穿透度下降。如果在蒸鍍 LiF 後先蒸鍍一層Al，便可讓主動層表面變的比較平緩，接著蒸鍍 Au 在 LiF/Al 上時也能夠獲得一個較為平緩缺少空缺的表面，讓穿透度能夠上升。透明 電極LiF/Al/Au 的厚度分別在 1 nm、2.5 nm、12.5 nm 時，電極的最大穿透 度可以達到80%，同時元件的開路電壓和短路電流密度分別也能達到 0.85 V 和 5 mA/cm2。 作者也利用MEH-PPV: PCBM 和此一透明電極成功發展出堆疊式太陽 能電池，將透明電極製作在第一個元件上，使得未被第一個元件吸收的光 可以穿過透明電極被第二個元件所吸收。若串聯兩個電池可以增加元件的 開路電壓，並聯則可增加短路電流密度。相對於一般元件，堆疊式太陽能 電池的填充因子幾乎維持不變，而功率轉換效率則可以提升將近一倍之 多。

圖 1- 12 (a)不同的透明電極之穿透度和 MEH-PPV:PCBM 的吸收比較 (b)不同透明電極的元件特性[26]

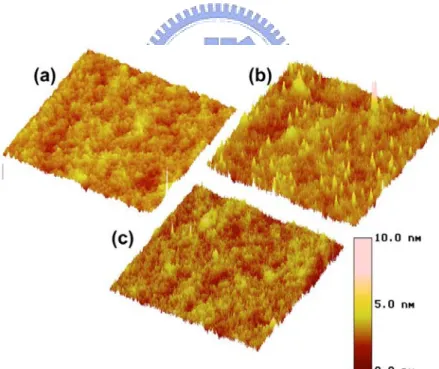

圖 1- 13 不同表面的 AFM 圖形 (a)有機層表面 (b)有機層表面覆蓋上 1 nm 的 LiF (c)有機層表面覆蓋上 1 nm 的 LiF 和 2.5 nm 的 Al[26]

2007 年時，G. M. Ng 等人利用 Ca/Ag/ITO 結構製作透明電極[27]。由模 擬結果發現，在PEDOT: PSS(40 nm)/P3HT:PCBM(75 nm)/Ca(10 nm)/Ag(10 nm)的條件下，當 ITO 厚度在 60~80 nm 時，此時主動層的吸收能夠提升， 而且元件也能擁有比較好的穿透度。比較 Ca/Ag 和 Ca/Ag/ITO 的結構發 現，雖然Ca/Ag/ITO 的厚度比較高，但是卻有比較高的穿透度，推論是由 於在 Ca/Ag 電極上，在金屬/空氣介面會有比較大的內部反射(internal reflection)，導致了電極穿透度的降低。由 Ca/Ag/ITO 作為透明電極製作出 的元件，其開路電壓可以達到 0.54 V，短路電流密度可以達到 6.89 mA/cm2，而功率轉換效率可以達到1.7 %。 圖 1- 14 (左)不同的 ITO 厚度對主動層吸收和元件穿透度的模擬結果 (右)Ca/Ag 和 Ca/Ag/ITO 的穿透光譜[27] 同樣在2007 年，T. Oyamad 等人有鑒於若有機太陽能電池到實際應用 階段，在太陽能電池背後的Si 邏輯電路是有相當必要性的，雖然在玻璃基 板上的有機太陽能電池已經有相當好的成果，他們仍專注於發展在矽基板 上製作的有機太陽能電池[28]。

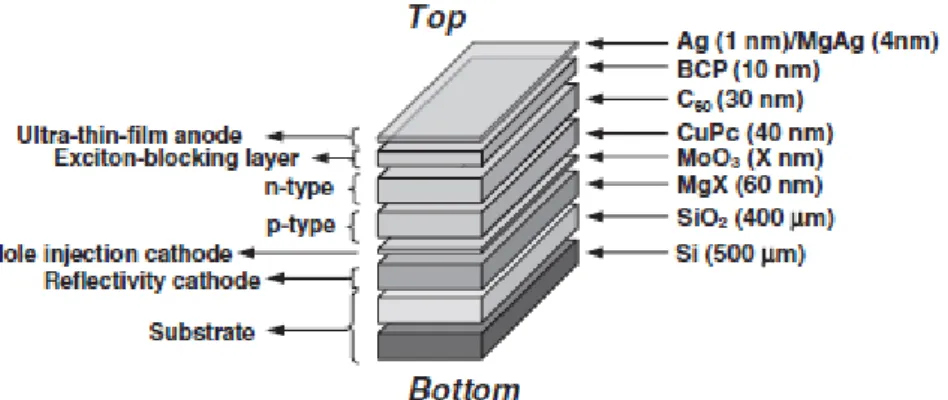

圖 1- 15 在矽基板上製作的上吸收有機太陽能電池的側面示意圖[28] 在此結構中，他們使用了Ag(1 nm)/MgAg(4 nm)作為透明電極，另一 方面，在矽基板上額外蒸鍍上一層反射金屬電極MgAu 合金，此合金除了 可以有效的接附在矽基板上外，也能使得未被主動層吸收的光反射，讓主 動層能夠在一次的吸收光，效率能夠得到更進一步的提升。在反射金屬電 極上，接著蒸鍍一層電洞注入材料MoO3，MoO3在可見光和近紅外光區域 擁有很高的穿透度，在有機太陽能電池中可以有效的收集電洞，提升元件 的效率。此一太陽能電池在MoO3達到5.5 nm 時，其功率轉換效率可以達 到1.05 %，且此一結構不需要一般玻璃基板需要的 ITO，對於未來取代 ITO 有相當大的發展空間。

圖 1- 16 (左)MoO3 和 Ag/MgAg 的穿透度光譜，MgAu 的反射度光譜

1.5.5 反式結構

反式結構(inverted structure)是指經由金屬位置的變換(功函數的變 化)，使得電洞和電子的流動方向和傳統結構上相反。雖然反相結構已經 在OLED 發展很久，但在有機太陽能電池方面卻很少有論文提及。Y. Yang 實驗室在2006 年 6 月發表了在 P3HT:PCBM 系統下的反相結構太陽能電池 [29] ，這篇論文的重點在於利用碳酸銫和五氧化二釩製作元件，並且證明利 用這兩種氧化物可以使得金屬電極的極性改變，而成為反相結構的太陽能 電池，最終製作出效率達到2.25 %的元件。該論文中也由實驗結果推論： 碳酸銫若蒸鍍於主動層之後會造成某種物理傷害，進而使淂光電流下降， 但是若將碳酸銫塗佈或是蒸鍍在ITO 表面上，則不論是開路電壓，短路電 流還是填充係數都有所提升。最終本篇論文也將鋁金屬電極改成12 nm 的 金為電極，製作半透明元件，金屬面照光的效率可以達到0.52 %。 圖 1- 17 正反相結構不同 buffer layer 之效率圖[29]

第二章 研究動機與目的

由前面的文獻我們可以得知，高穿透度、高導電度的透明電極可以利 用在串疊或是堆疊結構上，進而提升有機太陽能電池的效率。另一方面， 有機太陽能電池在製作上屬於比較低溫的製程，對於未來應用在軟性基板 上有相當大的優勢。雖然有機太陽能電池的有機材料已經具有相當好的可 撓性，但在製作可撓式元件時最大的挑戰卻是來自於塑膠基板，塑膠的耐 熱性較差，且對於水氧的阻隔性不夠好會縮短元件生命週期等等問題。相 較於塑膠基板，金屬薄板(metal foil)也具有足夠的可撓性，並有較佳的水 氧阻隔特性，是軟性基板的另一個選擇。例如 Samsung SDI、Universal Display Corporation、Esatman Kodak 及韓國 Kyung Hee University 等也證明 了可以在金屬薄板上製作active-matrix OLED 之面板[30-33]。但是金屬基板 的最大缺點就是不透光，傳統的有機太陽能電池的元件結構並不適用，因 此我們需要發展透明電極來製作上吸光(top-light harvested)有機太陽能電 池。我們的首要目標是發展出具有高穿透度和導電度的透明電極，將其運 用在反式結構的太陽能電池上。並且希望能夠將具有高穿透度、高效率的 透明有機太陽能電池運用在串疊或是堆疊結構上。 圖 2- 1 可撓式基板[34]

第三章 實驗架構

3.1 實驗材料與儀器

3.1.1 實驗材料

(1) ITO (Indium tin oxide) 玻璃基板：利用濺鍍 (sputter)方式將 ITO 沉積於 玻璃基板上形成透明導電性的固體薄膜，其功函數(work function)約為 4.7 eV。此次的實驗 ITO 玻璃基板是由 GemTech Optoelectronics Corp.購得的， 其玻璃的厚度約為1.1 mm，而 ITO 薄膜的厚度約為 184 nm，其 ITO 薄膜 的片電阻約為12 Ω/□，ITO 薄膜的穿透度(Transmission)約為 90 %以上。

(2) Cs2CO3 (Caesium carbonate 碳酸銫)：IA 族氧化物塗佈於 ITO 表面上皆

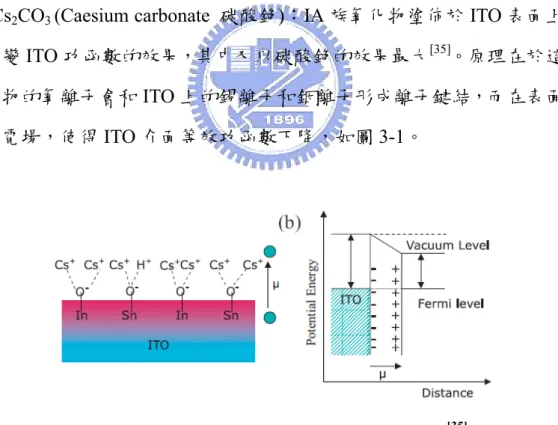

有調變ITO 功函數的效果，其中又以碳酸銫的效果最大[35]。原理在於這些 氧化物的氧離子會和ITO 上的錫離子和銦離子形成離子鍵結，而在表面形 成一電場，使得ITO 介面等效功函數下降，如圖 3-1。

(3) P3HT, poly(3-hexylthiophene)：由 Rieke Met. Inc 購得，其化學結構如圖 3-2。P3HT 在本實驗中是當作 p 型半導體的材料，在 Bulk-hetrojunction 結 構中作為 donor，其主幹是五環結構 thiophene，側鏈是己烷基所組成的共 軛高分子。側鏈接在主幹五環結構上有兩種不同的空間規則，分為頭對尾 (HT：head to tail)及頭對頭(HH：head to head)兩種形式，而 HT 比例越高將 導致較高的載子遷移率[36]。其HOMO 能階約為 4.9 eV，LUMO 能階約為 3.0 eV。

圖 3- 2 regioregular poly(3-hexylthiophene)化學結構及 HT、HH 示意圖[36]

(4) PCBM, [6,6]-phenyl-C61-butyric acid methyl ester：由 American Dye

Source 購得，其化學結構如圖 3-3。PCBM 作為本實驗所使用的 n 型材料， 也作為acceptor，PCBM 是 C60的衍生物，C60是具有碳簇結構的陰電性化

合物，具有極高吸收電子的特性。PCBM 的 HOMO 能階約為 6.1 eV，LUMO 的能階為3.7 eV。此外，PCBM 是 C60導入一般有機溶劑的側鏈，用以提

圖 3- 3 n 型材料 PCBM 化學結構

(5) 1,2-dichlorobenzene(DCB)：由 ALDRICH 購得，當作有機太陽能電池主 動層材料之溶劑，其純度為99.5 %，化學結構式如圖 3-4 所示。

圖 3- 4 1,2-dichlorobenzen 化學結構式

(6) MoO3 (Molybdenum trioxide 三氧化鉬)：為一高能隙的氧化物，LUMO

為2.3 eV，HOMO 為 5.4 eV。其作用是使得有機材料到金屬電極之間可以 形成階梯式的電洞躍遷[37]，使電洞傳導能夠更有效率。

(7) Al (Aluminum 鋁)：當作製作陰極常見材料，置於空氣中時常於表面形 成緻密氧化鋁層，可避免更內部電極與空氣進行氧化作用，其功函數約為 4.3 eV。

(8) Ag (Silver 銀)：為白色而有光澤的貴金屬，質較軟。銀是導電性和導熱 性最高的金屬，銀是不活潑金屬﹐一般與氧不起作用﹐在空氣中表面能生 成極薄的氧化膜。其功函數約為4.3 eV。 (9) Au (Gold 金)：金是固體金屬，金黃色。可展平和延長。不含雜質時大 致上是軟性的。金的電導率僅次於銀和銅，熱導率為銀的 74 ％。金的化 學性質極為穩定，不與水和氧反應，也不與酸、鹼作用。其功函數約為4.8 eV。

3.1.2 實驗儀器 (1) Spin Coater 旋轉塗佈機： 將基板使用抽真空方式吸住後，將欲旋轉塗佈成膜之液體完整塗滿於基板 上，旋轉基板時利用離心力甩除多餘液體並沉積一薄膜，藉由控制轉速大 小、塗佈時間，得以控制薄膜厚度。 (2) Thermal Evaporator 熱蒸鍍機： 一般小分子有機材料或金屬材料，因為無法溶解成溶液狀態，若欲形成薄 膜附著於基板表面時，通常採用熱蒸鍍方式，係以一高真空腔體內置入欲 蒸鍍材料(例如金屬材料：Al)於加熱載體(本實驗之金屬加熱載體為鎢舟 Wu Boat)，通電使鎢舟產生高熱使金屬蒸發成氣體狀，為避免高溫加速氧 化作用因此必須在高真空狀態下進行，金屬蒸氣會附著於基板上冷卻成固 體並透過遮罩(shadow mask)完成圖樣定義。 (3) N2 Glove Box 手套箱： 為避免高分子在一般大氣環境下進行實驗時會有氧化反應污染並導致實 驗結果不穩定、無再現性等缺點，因此本實驗形成的材料疊層大部分在一 充滿惰性氣體(N2)之密閉腔體中進行。 (4) UV/Vis spectrometer 紫外/可見光吸收光譜儀：

由美商Perkin Elmer 購得，型號為 Perkin Elmer UV_Vis Lambda 650，吸收 光譜儀是由氘(D2)燈與鎢(Wu)燈所組成，可量測波段在 190 nm～900 nm。 紫外光波段主要由氘燈提供；可見光波段則由鎢燈提供。吸收光譜其原理 如圖 3-5 所示，其入射光源為非偏極化光，當鎢燈照射出來的光透過單光 儀之後，便可以發出特定波長的單一光束，當特定波長入射光強度I₀入射

待測樣品後，因為樣品會吸收光或是光穿透於樣品，因此透射過樣品的光 強度為I ，此時可以定義吸收度 0 log( )I A I = − ，當儀器以不同波長的入射光 去掃瞄待測樣品後，即可得到入射波長與吸收度間關係之吸收光譜圖。反 之 ， 欲 求 得 待 測 樣 品 的 穿 透 度 的 話 ， 也 同 樣 利 用 上 述 的 公 式 0 1 log( )I log( ) A I T = − = − ，T 為穿透係數，即可得到入射波長與穿透度之間的 穿透光譜圖。

Light Source

Monochromator

Sample

Detector

I

_o

I

Light Source

Monochromator

Sample

Detector

I

_o

I

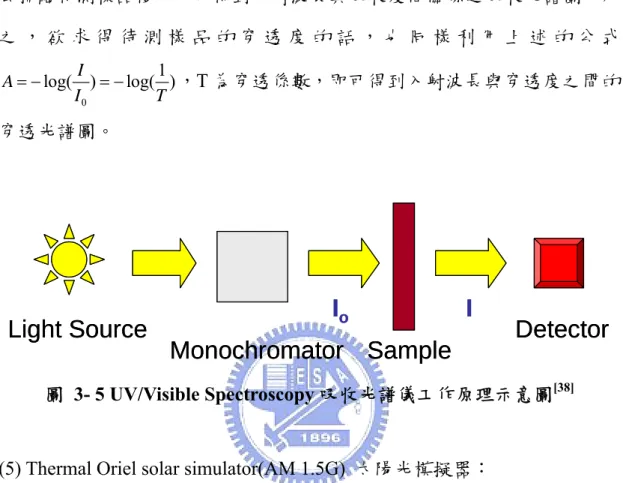

圖 3- 5 UV/Visible Spectroscopy 吸收光譜儀工作原理示意圖[38]

(5) Thermal Oriel solar simulator(AM 1.5G) 太陽光模擬器：

本實驗所架設之太陽光模擬器主要由 Oriel 66901 氙燈搭配 AM 1.5G Air Mass 之濾光鏡模擬出符合 AM 1.5G 光譜的太陽光。實驗量測時照射光強 度的校準是利用一個附有KG-5 filter 的標準 Si photodiode detector 測量而 得的 (由 Hamamatsu,Inc.購得)，校準方法是以 IEC-69094-1 光譜為基準， 仿照參考文獻[39]中方式校準量測光強度為 100 mW/cm2，並且固定待測元 件與光源間距離。

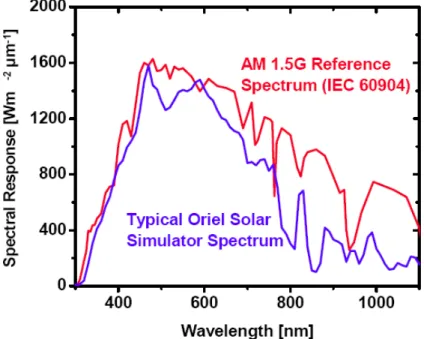

圖 3- 6 AM 1.5G (IEC 60904)參考光譜與 Oriel 太陽光模擬器光譜圖[40]

(6)Keithley 2400 source-measure unit：

本實驗利用Keithley 2400 (Source Meter)量測元件之 J-V 特性曲線，由 J-V 曲線可求得太陽能電池元件各重要參數，如Voc、Jsc、Rs、Rp等參數。

(7) Atomic Force Microscope(AFM) 原子力顯微鏡：

本實驗原子力顯微鏡(AFM)購於 DI intrument，屬於掃瞄探針顯微技術的一 種，此類型顯微技術是利用特製的微小探針，來偵測探針與樣品表面之間 的某種交互作用，如穿隧電流、原子力、磁力、近場電磁波來進行表面的 偵測。AFM 的微小探針通常黏附在懸臂式的彈簧片上，當針尖與樣品表面 原子接近時，因力場而產生作用力，懸臂簧片因為抵抗其作用力而發生形 變，藉此產生一個回饋作用，為了讓作用力維持固定，探針針尖會調整與 樣品間的垂直距離，利用電腦記錄表面上每一點針尖的微調距離，即可得 到整體之表面形貌。本實驗所用的AFM 為輕敲式(Tapping mode)，探針以 高頻在Z 軸方向振動，與接觸式(Contact mode)比較，擁有不會損害針尖和

3.2 元件製作流程

(1) ITO 玻璃基板的圖樣化(pattern)：

ㄧ開始先將買來的 ITO 玻璃基板清洗乾淨，利用玻璃清潔劑(detergent) 與丙酮(Aceton)搓洗基板表面，再利用去離子水(DI water)將 ITO 基板沖洗 乾淨，之後利用高壓氮氣槍，將ITO 玻璃基板的水漬吹乾，而後放上加熱 板加以烘烤去除殘餘的水分。將烘烤乾的ITO 基板放置在室溫中冷卻後， 利用旋轉塗佈的方式將正型光阻均勻塗佈在ITO 玻璃基板上，接著至於加 熱板上，以100 ℃烘烤大約一分鐘，將上面所塗佈的正型光阻烤乾，形成 一個薄膜覆蓋在基板的表面上。再將所需要的圖樣之光罩和ITO 玻璃基板 準確的對位之後，放入紫外光曝光機進行曝光，曝光完成之後，再將 ITO 玻璃基板放入顯影液，以去除曝光後的光阻，待顯影液將ITO 基板上所不 需要的光阻去除乾淨後，再利用DI water 將基板表面沖洗乾淨，之後再放 入鹽酸(HCl)中，將無覆蓋到光阻的 ITO 薄膜給蝕刻掉，待蝕刻掉保留剩 下我們所需要的ITO 圖樣之後，用 DI water 將其板沖洗乾淨之後，再利用 丙酮將剩下覆蓋在ITO 基板上圖樣的光阻給去除，本實驗所進行的流程簡 易圖，以及ITO pattern 的圖樣如圖 3-7。

圖 3- 7 pattern 流程簡易圖以及 pattern 後的圖樣 (2) ITO 基板清洗： 首先利用高壓氮氣槍將蝕刻處理圖樣化後的 ITO 玻璃基板表面的可見 灰塵吹落乾淨，接著使用玻璃清潔劑(detergent)搓洗去除玻璃表面殘存的油 脂以及髒污，再用DI water 將表面沖洗乾淨之後，放入特製的鐵氟龍盛裝 容器，置入超音波震盪器依序以去離子水(DI water)、丙酮(Aceton)以及異 丙醇(IPA)進行震盪，最後將 ITO 玻璃基板表面用高壓氮氣槍吹乾後，置入 烘箱中烘烤去除殘餘的水分以及有機溶劑。圖3-8 為其簡易示意圖。

圖 3- 8 清洗 ITO 玻璃基板簡易示意圖 (3) 旋轉塗佈 Cs2CO3： 首先將 Cs2CO3調配成0.2 wt %( 2 mg/ 1 ml)的溶液，溶解在乙二醇單 乙醚(2-ethoxyethanol)中，放置於加熱板上以 40 ℃攪拌超過 24 小時。清洗 過後的ITO 玻璃基板，放置在 100 ℃的烘箱超過 12 小時，之後拿出等室 溫冷卻以後，將Cs2CO3 溶液以轉速2000 rpm 旋轉塗佈成膜後，置於 140 ℃ 上的加熱板進行15 分鐘的烘烤至乾。圖 3-9 為其簡易示意圖。 圖 3- 9 旋轉塗佈 Cs2CO3簡易示意圖

(4) 旋轉塗佈有機感光層(P3HT: PCBM blending layer)： 先將P3HT、PCBM 以 1：1 之重量比的粉末秤重好之後放入容器中， 置入手套箱內(手套箱內充滿氮氣惰性氣體，其水和氧氣的含量都低於 2 p.p.m 以 下 ) ， 接 著 以 濃 度 為 2 wt %(20 mg/ml) 溶 於 1 ml 的 1,2-dichlorobenzene(1,2 鄰二氯苯)中，並利用加熱攪拌器以 40 ℃攪拌 24 小時以上。當有機主動層材料溶解完成後，以轉速600 rpm 將主動層混合 材料旋轉塗佈於 Cs2CO3 薄膜的表面後，立刻置於塑膠培養皿中以降低溶 劑揮發速率，此步驟為溶劑退火處理[41, 42]。最後在基板移入真空蒸鍍機前 以110 ℃於加熱板上熱退火處理 15 分鐘[43]。下圖圖3-10 為其塗佈主動層 的簡易示意圖。 圖 3- 10 coating 有機材料主動層簡易示意圖

(5) 熱蒸鍍陽極金屬與元件封裝： 熱處理後的基板確實地放入特定圖樣之shadow mask 並移至熱蒸鍍的 真空腔體內，利用油氣擴散幫浦將真空度抽至6×10-6 torr 以下即可開始蒸 鍍陽極材料MoO3、Al、Au。蒸鍍速率分別維持在 0.3～0.4 Å/s、0.3 Å /s、 1 Å /s，三氧化鉬厚度為 5 nm，鋁厚度為 1 nm，金的厚度為 10～30 nm， 元件主動區域面積為0.12 cm2，圖3-11 為元件蒸鍍製作過程及封裝過程示 意圖。熱蒸鍍完成後冷卻至室溫並在手套箱內進行元件封裝作業，封裝為 利用蓋玻片配合epoxy 來對太陽能電池主動區域封裝，利用 epoxy 吸收 UV 光會硬化的特性，使得主動區域被蓋玻片密封住以減少金屬與有機主動層 受到水、氧影響，保持元件在大氣環境下量測的穩定性，以及延長元件整 體的壽命。

第四章 實驗結果與討論

4.1 Al/Au 結構之透明電極元件 由前述文獻[29]我們可以得知，利用Cs2CO3和V2O5可以用來改變電極 的功函數，進而製作出反相結構的太陽能電池。在該篇論文中使用的透明 電極是由 12 nm 的 Au 所構成，但是 Au 在蒸鍍過程中容易產生相當高的 溫度，有可能會有 Au 粒子擴散穿過金屬氧化物的薄膜，進而破壞到裡面 的有機主動層，使得元件的效率下降，因此我們希望能尋找一個兼具高穿 透度，高導電度，並且可以防止在高溫蒸鍍下金屬擴散至有機主動層的透 明電及結構。在2005 年 Y. Yang 和其實驗室發表了一篇利用多層堆疊結構 的透明電極製作而成的上發光 PLED[44]，其透明電極由 Au(0.2~0.5 nm) /Al(2~4 nm)/Au(9~11 nm)構成，該論文認為在 Au 和有機層之間加入一層 Al 有助於讓蒸鍍上去的 Au 層更加的平坦，可以有效的減少光的散射，讓 穿 透 度 上 升 ， 且 比 較 平 坦 的 金 屬 表 面也 意 味 著 薄 膜 比 較 不 會 有 空 洞 (voids)，可以讓金屬薄膜擁有比較好的導電度。因此我們實驗的元件結構 選擇為Glass /ITO/Cs2CO3/P3HT:PCBM/MoO3/Al/Au，並且探討 MoO3/Al/Au

在不同條件下對整體元件效率的影響。 4.1.1 元件表現 圖4-1 是光從 ITO 面照射之透明電極元件的 J-V 曲線圖，MoO3層的 厚度固定為5 nm，比較在金屬電極厚度固定 15nm 的情況下，插入一層 1 nm Al 對元件效率的影響。由實驗結果我們可以發現，如果我們直接在 MoO3 上蒸鍍一層Au，相較於標準元件(電極為 Al 100 nm)，在 FF 和 Voc上都有 明顯的落差，但如果我們採用Al/Au 透明電極，則可以在只犧牲些許 Jsc

-0.1 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2

Curren

t Density [mA/cm

2

]

Voltage [V]

Al(100nm) Au(15nm) Al(1nm)/Au(14nm) 圖 4- 1 在 100 mW/cm2的光強下，光由ITO 面入射(下吸光)，透明電極 Au 有無 Al 之元件 J-V 曲線圖：Al 100 nm(■)、Au 15 nm(●)、 Al 1 nm/Au 14 nm(▲) 圖4-2 則是光由透明電極面入射之 J-V 曲線圖，和下吸光最大的差異 點，在於不論是透明電極只有Au 的元件還是 Al/Au 結構的透明電極元件， 其Jsc都有明顯的下降，在Voc上也有些微的下降。但是不管光由哪個方向 入射，Al/Au 透明電極在效率上都比 Au 好上許多。其電性參數如下，光 由ITO 面入射(下吸光)：Voc＝0.57V、Jsc＝8.63 mA/cm2、FF＝0.565、PCE

＝2.78 %；光由透明電極入射(上吸光)：Voc＝0.55 V、Jsc＝3.83 mA/cm2、

-0.1 0.0 0.1 0.2 0.3 0.4 0.5 0.6 -5 -4 -3 -2 -1 0 1

Current Density[mA/cm

2

]

Voltage[V]

Au(15nm) Al(1nm)/Au(14nm) 圖 4- 2 在 100 mW/cm2 的光強下，光由金屬面入射(上吸光)，透明電極 Au 有無 Al 之元件 J-V 曲線圖：Au 15nm(○)、Al 1 nm/Au 14nm(△) 由圖4-1、4-2 我們可以看出使用單層 Au 的透明電極效率相當的差， 我們可以經由不照光量測的暗電流-電壓(dark current-voltage)曲線圖來分 析為什麼會有這樣大的差距。根據圖4-3 暗電流曲線圖，我們發現 Au 透 明電極的Rs比Al/Au 透明電極和不透光的 Al 電極都要高上許多，這使得 元件的FF 變的很差，也導致 Jsc的下降，讓Au 透明電極元件的效率表現 不盡理想。而當我們在Au 和 MoO3之間加入一層1 nm 的 Al 後，Rs明顯 的下降了將進一半以上。而Au 透明電極的 Rp相當的低，我們推測是因為 在熱蒸鍍Au 時，需要相當高的電流，而產生相當高的溫度，導致蒸鍍時 的Au 粒子會因此擴散進入進而破壞到有機主動層，使得 Rp下降。而Al

表 1 透明電極 Au 有無 Al 之太陽能電池元件表現(其電性參數的單位：Voc [V]、 Jsc [mA/cm2]、PCE [%]) 光入射方向 ITO 面入射 透明電極面入射 透明電極結構 Voc Jsc FF PCE Voc Jsc FF PCE Au 15 nm 0.31 4.20 0.256 0.333 0.31 1.94 0.302 0.182 Al 1 nm/Au 14 nm 0.57 8.63 0.565 2.78 0.55 3.83 0.514 1.08 Al 100 nm 0.57 10.8 0.553 3.41 -2 -1 0 1 2 10-4 10-3 10-2 10-1 100 101 102 103

Current Density[mA/cm

2

]

Voltage[V]

Al(100nm) Au(15nm) Al(1nm)/Au(14nm) 圖 4- 3 在暗環境下，透明電極 Au 有無 Al 之 J-V 曲線圖：Al 100 nm(■)、

表 2 透明電極 Au 有無 Al 的 Rs和Rp整理 透明電極結構 Rs [Ω-cm2] Rp [Ω-cm2] Au 15 nm 6.759 3.0k Al 1nm/Au 14 nm 3.670 7.2k Al 100 nm 1.576 20k 4.1.2 透明電極的特性分析 除了導電度，透明電極的穿透率和反射率也是一個重要的指標。我們 利用UV-Visible spectrometer 來量測透明電極的穿透和反射率，圖 4-4 是 Au 透明電極和 Al/Au 透明電極光由金屬面入射的穿透率和反射率，我們 以Glass/ITO/Cs2CO3/Active Layer/MoO3作為100 %穿透的基準，銀鏡作為

100 %反射基準。由圖可以看出 15nm 的 Au 在可見光波段的平均穿透度大 約為50 %左右，峰值在 500 nm 處，穿透率約 65 %。反射率的平均值約在 20 %左右。當我們加上一層 Al 後，雖然反射率上升了大約 10~20 %，但 是穿透率不但沒有下降，反而還上升了5%左右。我們認為這有可能是如 同文獻所述，夾在有機主動層和Au 之間的 Al 層平坦化了透明電極的表 面，使得光射入透明電極的散射減少，讓更多的光能夠穿過透明電極。從 元件的電性表現也可看出，Al/Au 透明電極的元件即使是光由金屬面照 射，Jsc仍然大約有下吸光的一半左右，這也大致和穿透度是相同的。

400 500 600 700 800 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100

Re

flec

ta

nc

e

[%]

Transmit

ta

nce [

%

]

Wave Length [nm]

Transmittance Au(15nm) Transmittance Al(1nm)/Au(14nm) Reflectance Au(15nm) Reflectance Al(1nm)/Au(14nm) 圖 4- 4 Al/Au 和 Au 透明電極，光由金屬面入射之穿透率與反射率比較。

穿透率：Au 15 nm(■)、Al 1nm/Au 14 nm(●)。反射率：Au 15 nm(▲)、Al 1 nm/Au 14 nm(▼)

其次，我們由透明電極對表面形貌的影響來分析實驗結果。由左而 右，圖4-5 是有機主動層上分別覆蓋了 MoO3、MoO3/Au 和 MoO3/Al/Au

的表面形貌。當主動層上蒸鍍了一層5 nm 的 MoO3時，MoO3會形成島狀 結構(island structure)，在有機層表面形成一層非常不均勻的薄膜，其表面 的平均粗糙度約為40.058 nm，非常的不平坦。若我們直接在 MoO3上蒸鍍 上15 nm 的 Au，因為 Au 和有機物之間的沾溼性(wettability)並不好，Au 薄膜容易自我聚集而形成島狀分布，由圖(b)中可看出，鍍完 Au 的表面仍 然相當的不平坦，表面粗糙度約為34.678 nm 左右。圖(c)則是在蒸鍍完

的表面變的非常的平坦，我們認為這是因為Al 對有機物的沾溼性比較好， 蒸鍍在不平坦的MoO3表面時，可以作為平坦層，有效的填補MoO3造成 的空隙，在這之後再蒸鍍上Au，透明電極的表面就不會那麼的崎嶇不平。 由量測結果得知Al/Au 透明電極表面粗糙度大約只有 13.426 nm，相較於 前者大幅下降了一半以上。由實驗結果我們可以解釋Al/Au 透明電極元件 穿透度上升的原因(電極平坦化導致光散射減少)，還有電極導電度上升的 原因(平坦化使得金屬薄膜空隙減少)。

圖 4- 5 不同陽極結構的表面形貌(a)MoO3 5 nm (b)MoO3 5 nm/Au 15 nm

4.1.3 光場強度模擬

圖4-6、4-7 是光分別由 ITO 面和透明電極面入射，利用轉換矩陣法模 擬出在ITO(180 nm)/Cs2CO3/P3HT: PCBM (180 nm)/MoO3(5 nm)/Metal 結構

中光場的強度分佈。因為Cs2CO3的厚度過薄，實際厚度難以測量，所以 在模擬中忽略其對光場分佈的影響。 0 100 200 300 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 P3HT:PCBM

|E|

2

Position[nm]

Al(100nm) Au(15nm) Al(1nm)/Au(14nm) ITO 圖 4- 6 透 明 電 極 Au 有 無 Al ， 光 由 ITO 面 入 射 之 光 場 分 佈 ： Al 100 nm(■)、Au 15 nm(●)、Al 1 nm/Au 14 nm(▲)

0 100 200 300 0.0 0.1 0.2 0.3 0.4 0.5 ITO

|E|

2

Position [nm]

Au(15nm) Al(1nm)/Au(14nm) P3HT:PCBM 圖 4-7 透明電極 Au 有無 Al，光由透明電極面入射之光場分佈： Au 15 nm(●)、Al 1 nm/Au 14 nm(▲) 由圖4-6 可看出，當電極不透光時(Al 100 nm)，在主動層中約 300 nm 處光場會有一高峰，此現象在透明元件中就非常不顯著，推測這個高峰是 由於金屬電極的高反射率造成，由此我們可以知道Al/Au 透明電極在反射 率上是比Au 透明電極要高一點，這也和我們所量測到的透明電極反射率 大小相符(圖 4-4)。而在上吸光時，當光一進入金屬，光場的強度便衰減的 十分迅速，15 nm 厚的 Au 讓光場下降了大約一半。模擬的結果發現，Au 在穿透度上還是比Al/Au 要好，但是我們實際量測的結果卻發現 Al/Au 的 穿透度比較高，由此推測，Al/Au 透明電極穿透度提升的原因可能是因為 表面形貌的改變(平坦化)造成的，而這也和 AFM 圖的結果(圖 4-5)相符。

4.2 透明電極

4.2.1 Ag 和 Au 透明電極

在使用半透明金屬電極的太陽能電池元件中，我們常遇到的一個問題 是，金屬電極本身的穿透度相當的低，為了提升其穿透度，就必須讓金屬 薄膜變的很薄，如此一來電極的電阻就會變的很高，反而使得元件的 FF 下降。為了改善這個問題，我們嘗試用Al/Ag 來取代 Al/Au 透明電極，Ag 的導電度在所有金屬中是最好的，但也導致Ag 在穿透度上會比 Au 要差， 這是因為金屬的集膚深度(skin-depth)的平方和導電度呈反比關係。

μσ

π

δ

f

1

=

集膚深度δ 表示當電磁波入射該材料，電磁波的強度衰減至 e-1時的深 度。其中f 是入射電磁波的頻率，μ 是該金屬的磁導率(permeability)，σ 是 該金屬的導電度。 在比較Al/Au 和 Al/Ag 透明電極之前，我們先測試以 Ag 為透明電極 的元件中，在有機層和金屬之間插入一層 Al 是否會有和 Al/Au 透明電極 元件相同的效果。由圖4-8，單純只用 Ag 作為透明電極的元件其特性已經 比Au 要來的好，加入 Al 之後，其電性只有小幅度的提升，但是在上吸光 時，Al/Ag 元件的 Jsc明顯的比Ag 元件高，這也證實了 Al 在提升 Ag 的穿 透度上也一樣有效。
