建築污水排水通氣系統性能實驗研究
107
0
0
全文
(2) 093301070000G2022. 「建築污水排水通氣系統性能實驗研究」. 主持人：蕭江碧 共同主持人：鄭政利 研究人員：杜功仁 呂文弘 何昆錡 賀惠慈 黃信穎. 內 政 部 建 築 研 究 所 協 同 研 究 結 案 報告 中華民國九十三年十二月. II.
(3) MINISTRY OF THE INTERIOR RESEARCH PROJECT REPORT. A Study on Experiment of the Performance of Building Drainage and Vent System. III.
(4) IV.
(5) 建築污水排水通氣系統性能實驗研究 目錄 第一章 緒論 第一節 研究背景與動機..................................................................... 1 第二節 研究目的與範圍..................................................................... 3 第三節 研究方法與流程..................................................................... 4 第二章 文獻回顧與排水系統設計理論探討 第一節 排水系統相關文獻回顧......................................................... 8 第二節 國內外規範與計算理論探討............................................... 12 第三節 設備系統設計標準與測試方法彙整 .................................. 13 第四節 住宅建築排水通氣系統課題研究....................................... 16 第三章 實驗設施與實驗方法 第一節 實驗設施基本資料............................................................... 18 第二節 實驗設施性能檢定............................................................... 32 第三節 試驗項目與方法檢討........................................................... 36 第四節 初步實驗結果....................................................................... 39 第五節 小結....................................................................................... 47 第四章 實驗解析與應用檢討 第一節 排水立管空氣壓力分佈實驗分析....................................... 48 第二節 排水橫主管污物搬送能力實驗分析 .................................. 52 第三節 排水橫主管污物搬送能力比較........................................... 58 第四節 小結....................................................................................... 60 第五章 結論及建議 第一節 結論....................................................................................... 61 第二節 建議....................................................................................... 62 參考文獻 ..................................................................................................... 63. I.
(6) 附錄 附錄一................................................................................................. 64 附錄二................................................................................................. 68 附錄三................................................................................................. 74 附錄四................................................................................................. 79 附錄五................................................................................................. 83 附錄六................................................................................................. 88. II.
(7) 表目錄 表 2-1-1 排水通氣系統研究文獻 ............................................................. 11 表 2-2-1 住宅排水衛生設備相關國家標準彙整 ..................................... 13 表 2-3-1 建築排水系統性能理論研究之演變 ......................................... 15 表 3-1-1 衛生管路性能實驗儀器設施一覽表 ......................................... 22. III.
(8) 圖目錄 圖 1-3-1 研究流程圖 ................................................................................. 7 圖 2-2-1 日本 HASS 206 和 HASS 218 規範 ........................................ 12 圖 3-1-1 衛生管路實驗場空間建置前概況 ........................................... 18 圖 3-1-2 實驗空間說明與實驗平台位置 ............................................... 19 圖 3-1-3 實驗平台 2~5 層平面圖........................................................... 20 圖 3-1-4 實驗平台四向立面圖 ............................................................... 21 圖 3-1-5 衛生管路實驗排水立管系統圖 ............................................... 22 圖 3-1-6 實驗設施與儀器系統構成圖 ................................................... 23 圖 3-1-7 實驗設施構成圖 ....................................................................... 24 圖 3-1-8 量測儀器構成圖 ....................................................................... 25 圖 3-1-9 實驗平台設施構造圖 ............................................................... 26 圖 3-1-10 實驗平台設施照片 ................................................................... 26 圖 3-1-11 實驗平台各層設施構造圖 ....................................................... 27 圖 3-1-12 實驗設施立管管路正向構造圖 ............................................... 28 圖 3-1-13 實驗設施立管配管細部構造圖 ............................................... 29 圖 3-1-14 建築排水控制儀器軟體畫面 ................................................... 29 圖 3-1-15 建築排水實驗影像監測軟體畫面 ........................................... 30 圖 3-1-16 日本學者專家蒞臨指導 ........................................................... 30 圖 3-1-17 設施與儀器操控教育訓練過程 ............................................... 31 圖 3-2-1 四立管之氣密試驗流程圖 ....................................................... 33 圖 3-2-2 氣密試驗結果 ........................................................................... 34 圖 3-2-3 壓力感知器校正流程 ............................................................... 35 圖 3-3-1 馬桶器具污物搬送能力實驗裝置示意圖............................... 37 圖 3-3-2 馬桶器具衛生紙模擬污物搬送試驗操作示意圖................... 38 圖 3-3-3 排水橫管 45 度轉折修改狀況 ................................................. 38 圖 3-4-1 單管系統空氣壓力分布圖組 ................................................... 39. IV.
(9) 圖 3-4-2 雙管式排水通氣立管內空氣壓力分佈實測值（通氣管未連通） 40 圖 3-4-3 雙管式排水通氣立管內空氣壓力分佈實測值（通氣管連通） ... 40 圖 3-4-4 單管系統 KO 空氣壓力分布圖組 ........................................... 41 圖 3-4-5 單管系統 KU 空氣壓力分布圖組 ........................................... 41 圖 3-4-6 單管系統-橫管直通-污物搬送分佈圖 .................................... 43 圖 3-4-7 單管系統-橫管 2M 彎折-污物搬送距離表............................. 43 圖 3-4-8 單管系統-橫管 4M 彎折-污物搬送分佈圖............................. 44 圖 3-4-9 單管系統-橫管 8M 彎折-污物搬送距離表............................. 44 圖 3-4-10 雙管系統-通氣閥開-污物搬送分佈圖 .................................... 45 圖 3-4-11 雙管系統-通氣閥關-污物搬送分佈圖 .................................... 45 圖 3-4-12 特殊立管 KO-橫管污物搬送距離總表................................... 46 圖 3-4-13 特殊立管 KU-橫管污物搬送距離總表................................... 46 圖 4-1-1 不同立管系統內空氣壓力分佈比較圖 ................................... 48 圖 4-1-2 各排水系統最大負壓比較圖 ................................................... 49 圖 4-1-3 不同立管系統內空氣壓力分佈比較圖 ................................... 50 圖 4-1-4 中高層與低層單管排水立管系統空氣壓力分佈比較........... 51 圖 4-2-1 單管-直通橫管-污物通過橫管比例圖 .................................... 53 圖 4-2-2 單管-橫管 2M 彎折-污物通過橫管比例圖............................. 53 圖 4-2-3 單管-橫管 4M 彎折-污物通過橫管比例圖............................. 54 圖 4-2-4 單管-橫管 8M 彎折-污物通過橫管比例圖............................. 54 圖 4-2-5 雙管-通氣閥開-污物通過橫管比例圖 .................................... 56 圖 4-2-6 雙管-通氣閥開-污物通過橫管比例圖 .................................... 56 圖 4-2-7 特殊立管 KO 系統--污物通過橫管比例圖 ............................ 57 圖 4-2-8 特殊立管 KU 系統--污物通過橫管比例圖 ............................ 57 圖 4-3-1 不同排水系統-排水橫管污物搬送距離比較圖...................... 59 圖 4-3-2 不同轉折單管系統-橫管搬送能力比較圖.............................. 59. V.
(10) 摘. 要. 關鍵詞：重力式排水系統、排水立管、排水性能實驗 一、研究緣起 建築物排水系統最重要的功能，在於使排水管內藉由重力作用而使流下的污 水、雜排水或污物，能順利且無障礙地搬送到戶外或進入外部環境排水系統；而如 何確保建築排水系統能夠順利排放污水及污物，在國際間已是不可忽略的重要課 題。建築物排水系統的設置攸關建築居住環境的健康性與舒適性，不良的衛生器具 與排水立管系統設計，非常容易產生排水通氣性能的缺失，如衛生器具存水彎破封 以致污染衛生環境等。特別是台灣歷經慘痛的 SARS 傳染病媒衝擊後，國人也深切 體認到健康衛生環境之重要性，而排水通氣性能的缺失包括存水彎的破封，造成病 媒的傳染，從香港淘大社區的 SARS 擴大感染個案，我們也得到重要的教訓與啟示， 被隱藏的排水通氣問題不應該再被忽視。我國建築物排水通氣系統大多數採用排水 與通氣立管分管之雙管式設計施作，多數沿用國內久未更新之技術法規與設計規 範，僅部分設計案例引用國外設計規範與新技術，以致於整體建築物排水性能缺失 無法獲得有效解決；目前國內雖有衛生器具國家標準之相關性能檢測方法，但整體 排水系統的排流性能評估標準則，則尚待相關研究深入探索。 二、研究方法及過程 本研究將從國內外研究文獻與相關規範比較中，彙整建築排水通氣設備設計方 法之要點與計算理論。其次，收集國內有關常用之排水通氣系統設計現況與問題， 以確認後續實驗研究之項目。內政部建築研究所 2003 年 11 月於台南性能實驗群建 置完成，可模擬五層住宅建築排水系統之實驗設施，本研究擬驗證該實驗設施的各 項性能參數，包括氣密性、流量控制、空氣壓力變動量測及水封水位變動量測等， 以評估實驗系統的穩定性。而本研究最重要的研究內容則是利用排水實驗設備解析 不同建築排水立管系統之排水性能，包括衛生器具的排水性能（含污水排流掃除能 力），以及器具排水時，排水橫管污物搬送距離的實驗分析，比較不同系統類別與 排水負荷因素之性能優劣，以作為國內引進相關排水系統技術之參考，透過實驗操 作，將可逐步建立國內標準試驗方法之基礎。. VI.
(11) 三、重要發現 （一）排水立管系統進行氣密性能測試： 本實驗設施之各系統氣密性均能符合設定條件，可確認實驗量測結果之可靠 性，同時，本研究並已確認系統氣密性能檢定之實作程序，可供後續現場量 測作業之依循。 （二）排水立管性能實驗解析：在不同排水立管系統實驗中，以單管排水系統管內 壓力變動幅度及最大負壓最為顯著，但均保持於-40mmAq 之性能檢核範圍 內，而雙管系統與特殊接頭立管系統，由於通氣迴路或空氣導流裝置的作 用，管內最大負壓的減緩效果相當明顯，僅為單管系統的 30%至 40%左右； 另與中高層排水實驗結果比較顯示，排水立管伸頂通氣管之高度，亦為影響 系統最大負壓幅度之重要因素。 （三）排水橫主管污物搬送性能：單管系統中，橫主管接近立管底部之前段轉折， 有助於增加污物搬送距離，而低樓層馬桶排水之污物搬送距離則明顯縮減； 特殊接頭 KO 立管系統的污物搬送性能，相近於單管未轉折直通橫管之型 式。整體橫管污物搬送的性能，則以單管立管系統橫管 2 公尺轉折與特殊接 頭 KO 系統較佳。 四、主要建議事項 （一）國外相關排水系統性能研究，係從居住使用型態與人體的健康狀況著手，以 探求合宜之實驗裝置與測試材料，未來應可持續整合公共衛生領域之研究團 隊，開發合適的實驗試材與系統，研議標準試驗方法與程序。 （二）本研究囿於系統操作的時間排程限制，有關排水橫主管污物搬送性能試驗部 分，仍有配管洩水坡度、管徑與不同模擬污物試體之比較實驗工作無法納 入；為擴大累積國內建築排水性能實驗解析研究的成果與經驗，並建立制訂 標準試驗方法的基礎，應規劃延續性實驗計畫，持續辦理實作研究，並可逐 步接受業界委託測試並共同合作研發新配管系統技術。 （三）有鑑於推動綠建築水資源有效利用之政策目標，及國內積極推廣省水器具之 使用，既有建築物改用省水型衛生器具等，其建築排水配管系統是否能夠對 應，必須進一步透過後續研究加以驗證，或提出可適用之建築物類型與範 圍，並在確保基本排水性能之前提下，達成節約用水的目標。. VII.
(12) ABSTRACT Keywords: Gravity Drainage System, Vertical Drainage Stack, Experiment method of the drainage system The most important function of architectural drainage systems is to allow the contained materials to free-fall into the collection area with the help of gravity. To make sure that the drainage system can carry the materials with ease is an important subject that cannot be neglected. The architectural drainage system within a building affects the healthiness and comfort of our living environment greatly. Improper sanitary equipments and vertical drainage stack design can easily affect the performance of the drainage pipes. In effect, the sanitary equipments can no longer contain the trap and therefore diseases, such as SARS that just took place not so long ago, can transmit along the pipes to different parts of the building. Taiwan and Hong Kong are the living examples in this case, especially in the case of TaoDa community in Hong Kong. Researchers realized that the SARS virus was passed to the whole community through the sanitary drainage system. From these, we can see that we can no longer ignore the hidden problems related to the performance of architectural drainage system. The general design within our country belongs to the type that contains two separate pipes, one for drainage and the other for venting. Most of the techniques and standards we follow are traditional, and only a few cases utilize design standards and techniques from overseas. As a result, the performance of the architectural drainage system is not greatly improved. Even though there are methods for testing sanitary equipments under CNS, there are still a lot of researches to be done regarding the fluid status within the pipes. The major focus of this research is to collect different design methods and calculation theories based on the previous researches done locally and from overseas. In addition, we would like to gather designs and problems that exist within the country. There built a 5-floor drainage tower in ABRI. in Tainan, Taiwan, to simulate a lower floor apartment house. In the next, we will validate the performance of the constructed research facilities. The factors including air sealing ability, flow rate control, air pressure distribution, and the variation of traps and water level affect the performance of building drainage system. These factors will help us in evaluating the stability of our system and eventually drafting of future plans. The most vital part of this research is utilizing the research facilities to investigate the performance of various drainage systems, including the drainage performance of sanitary. VIII.
(13) equipments, and the distance that soil and waste can be carried to within the pipes. With the results of the investigations, we are going to use the related testing regulations or standards locally and from overseas to deliberate proper methods and standards that suit our technical developments and regulations for architectural drainage systems.. IX.
(14) 第一章. 緒論. 第一節 研究背景與動機 建築給排水設備是建築物不可或缺之重要設備，亦為綠建築省資源 及提升環境品質之基礎課題。建築排水設備性能的優劣直接關係到國人 之健康與安全衛生，而為因應國人對綠建築全面品質提升之關心與重 視，落實衛生設備之設計規劃概念，必須先解決隱藏且易被忽視之排水 系統性能問題。 而建築物排水系統最重要的功能在於使排水管內，藉著重力作用而 自然流下的污水、雜排水或污物，能順利無障礙地搬送並排除到戶外， 或進入外部環境排水系統。而如何確保建築排水系統能夠順利排放污水 及污物，在國際間已是不可忽略的重要課題。建築物排水系統的設置攸 關建築居住環境的健康性與舒適性，不良的衛生器具與排水立管系統設 計，非常容易產生排水通氣性能的缺失，經常出現衛生器具存水彎破封 以致污染衛生環境。特別是台灣歷經慘痛的 SARS 傳染病媒衝擊，國人 也深切體認到健康衛生環境的重要性，排水通氣性能的缺失包括存水彎 的破封造成病媒的傳染，從香港淘大社區的 SARS 擴大感染個案，我們 也得到重要的教訓與啟示，隱藏的排水通氣性能問題不應該再被忽視。 我國建築物排水通氣系統大多數採用排水與通氣立管分管之雙管型式 設計施作，多數沿用國內久未更新之技術法規與設計規範，僅部分設計 案例引用國外設計規範與新技術，致整體建築物排水性能缺失，且無法 獲得有效解決；目前雖有衛生器具之國家標準與相關性能檢測方法，但 整體排水系統的排流性能評估標準，尚待相關研究之深入探索。 本研究將從國內外研究文獻與相關規範比較中，彙整建築排水通氣 設備設計方法之要點與計算理論。其次，收集國內有關台灣常用排水通 氣系統之設計現況與問題，以確認後續實驗研究之項目。內政部建築研 究所 2003 年 11 月於台南性能實驗群建置完成之實驗場，可模擬五層住 宅建築排水系統之實驗設施，本研究擬驗證該實驗設施的各項性能參 數，包括氣密性、流量控制、空氣壓力變動量測及水封水位變動量測，. 1.
(15) 以評估實驗系統的穩定性，進而規劃中程研究計畫綱要。而本研究之動 機在於因應建築排水系統與相關技術的蓬勃發展，釐清我國常用排水通 氣系統的使用問題，並比較國際間常用之不同排水立管系統與排水性 能，作為國內設計技術提升與研擬系統問題對策的參考，並建立未來推 動衛生器具性能認證及研發新設備、新技術的研究基礎。最後，綜合檢 討建築排水設備的現況問題，並透過實驗解析，驗證相關試驗標準與法 規規定，研提建築污水立管的排水性能、污水排流能力測試方法與程 序，以檢討建築技術規則之規定，並透過實驗操作累積本土化的基礎資 料。. 2.
(16) 第二節 研究目的與範圍 本計畫除引用相關文獻對於使用階段，環境與健康課題分析的成果 外，擬透過現行法規基準的檢討，及國外相關設計基準或規範的比較研 究，分析探討現階段住宅建築之排水系統，與衛生器具發生使用不便的 問題，並嘗試利用目前國內已建置完成之衛生管路實驗設備，模擬典型 集合住宅設備管路系統，進行器具排水與配管性能之實驗驗證工作，除 評估排水系統設計的驗證方法外，並希望透過建築排水立管系統性能試 驗之操作與相關課題解析，協助完成相關設計法規或基準的研修，促使 相關設計專業人員，得以依循辦理合理之排水系統規劃與設計工作。 此外，本研究範圍為利用排水實驗設備，解析不同建築排水立管系 統之排水性能，包括衛生器具的排水性能（含污水排流掃除能力、存水 灣水封變動），以及器具排水時，排水橫管污物搬送距離的實驗分析， 並引用國內外相關測試規範或標準，檢討修正符合技術發展的試驗方法 與標準，以及建築技術規則中關於建築排水部分之規定。 而本研究除著重於現行法規與設計基準之實驗驗證解析工作外，並 希望有效利用國家投資建設之實驗設備，規劃可行且可與國際接軌的試 驗方法，培育專業實驗操作與解析人力，未來可將研究成果提供作為研 訂日常使用問題對策之依據，以達成國家建築實驗設施充分應用於民生 科技研究，並開創或扶植相關經濟產業發展的政策要求，而本研究之主 要目的如下： 1.既有研究文獻回顧與基礎資料蒐集整理，比較國內外相關規範及技術 發展，並探討現階段住宅排水通氣系統使用，所產生之各項問題。 2.利用衛生管路實驗設施，進行不同建築排水立管性能之實驗研究。 3.進行住宅建築衛生器具排水，流入污水排水立管及橫主管之排水能力 模擬實驗，以作為排水通氣系統設計法令研修之依據。 4.評估可行之排水系統性能驗證試驗方法，培育專業研究人力，擴大提 升整體設計水準與使用機能。. 3.
(17) 第三節 研究方法與流程 本研究透過文獻回顧，彙整各項排水設計理論與解析方法之發展現 況，蒐集並比較國內外相關設計法令或管制規範基準，同時從釐清國內 建築排水通氣系統與衛生器具使用現況問題之方向著手，檢討實驗研究 與數值解析的項目，據以執行建築排水系統空氣壓力變動性能，與污水 排流能力之實驗驗證工作；並運用解析驗證的成果，回饋檢討建築技術 規則建築排水之相關規定，並導入國外相關設計規範之精神，研議可行 之建議替代方案，茲將本研究之主要研究方法、內容及執行步驟說明如 下： 1. 文獻回顧與排水系統設計理論探討 歐美、日本等先進國家進行排水系統相關研究已有長久的歷史，研 究成果亦相當多。因此本研究第一階段之工作重點，首先從既有建築給 排水設備系統之研究文獻中，掌握國內外建築排水系統發展，與相關研 究課題發展之趨勢，探討現有排水系統之設計方法與解析理論。而排水 系統理論體系之課題，主要包括通氣管內部之通氣流量計算、水平橫支 管與接頭之流體現象、垂直立管內部之流體現象與管內壓力分佈、水平 橫主管之搬送理論，以及存水彎之水封與壓力變動理論等，在評估相關 設計理論之同時，也將初步探討並整理國內排水系統設計方法與應用現 況，進一步比較國外在相關性能試驗與其驗證研究方法之經驗，作為後 續推動實驗解析之工作準則。 2. 蒐集彙整住宅建築排水系統設計與使用課題 國內中低層住宅建築相當普遍，此規模之建築物在排水通氣系統規 劃上經常發生問題，特別是在排水立管的設計上，易造成衛生器具存水 彎水封破壞或排水性能不佳，上述情形最易遭受使用者之詬病。因此本 研究除彙整使用階段，衛生器具發生排水不良或存水彎破壞污染室內環 境的可能因素外，另擬從既有設計法令或設計規範基準中進行檢討，如 現行建築技術規則中，有關建築排水相關規定：包括排水立管管徑與排 水負荷的相對關係、排水橫主管的管徑及洩水坡度與排水負荷的相關規. 4.
(18) 定等，嘗試搜尋可能形成不良設計的項目，包括針對排水立管系統的配 管管徑、接頭形式、器具排水負荷量評估或排水橫主管的管徑，與洩水 坡度等逐項探討，並與國外規範或基準內容比較，作為規劃住宅建築排 水通氣系統設計之性能評估方法的依據。 3.. 利用既有實驗設施建構實體模型進行排水立管系統性能試驗與評估. 實體模型之排水實驗研究在國外已行之有年，而排水系統計算理論 體系中，以垂直立管之流體現象最為複雜，因而受到國外研究學者普遍 之重視。因此，本階段之研究工作重點，將是探討實體模型排水試驗方 法，以及不同排水立管系統的垂直管內壓力分佈，並檢討可能造成衛生 器具存水彎水封破壞的壓力規模與發生位置，確立未來設計查核的重要 項目，並規劃性能測試之標準作業程序﹔此外，利用排水實驗量測記錄 排水橫主管在不同管徑、不同洩水坡度與是否有水平彎管設計之水平橫 管污物搬送能力，比較分析配管管徑、洩水坡度等，對於排水掃流能力 的影響。 本研究係採用前期研究已建置完成，位於台南性能實驗群之衛生管 路實驗設施（總高度超過 16 公尺）來執行，可模擬高度達五層樓之住 宅建築，並採用其所規劃之三種不同建築物排水立管系統（管徑為 100mm）之實尺寸實驗裝置，包括單管式污水排水立管、排水通氣雙管 系統及特殊接頭排水立管等，並分別設置水平長度超過二十公尺以上之 排水橫主管（管徑 125mm 之透明壓克力管） ，可進行不同立管系統之排 水性能實驗，以及住宅衛生器具與排水系統整合排水能力之實驗研究， 有利於實驗觀察；而依據實驗研究之需求，本實驗設備可分別利用架設 於實驗塔兩層至五層之整體衛浴移動平台，進行衛生器具排水及定流量 排水之模擬實驗，各層整體衛浴系統包括馬桶、面盆、浴缸及沐浴龍頭 各乙組。 4. 實驗解析及驗證分析 本研究初步將進行衛生管路實驗設施的基本性能驗證工作，如實驗 用水供給狀況、壓力感知器和風速計與計測儀器間之訊號聯繫、實驗塔. 5.
(19) 的氣密性能測試；其次，再進行各項排水負荷的實驗，探討不同負荷流 量與不同負荷樓層位置，所形成排水立管內空氣壓力變動與分佈之情 形、以及通氣管內風速和流量、排水橫管洩水坡度與排水能力之實測實 驗研究，進一步比較分析不同立管系統之特性，檢討衛生器具之基本排 水性能等。而建築設備性能試驗及檢測驗證制度之建立，是提升建築設 備品質最重要之一環，也是政府未來將持續推動的重要政策；透過實驗 解析經驗的累積與建立性能測試資料的基礎，將可檢討規劃國內本土排 水系統性能試驗方法之可行性，作為未來排水系統或設備性能驗證與實 驗研究之參考。 根據本研究之目的與預期目標，最後階段將綜合整理建築排水通氣 系統之設計與性能實驗方法，茲將本研究之整體研究架構流程以及各階 段之重點內容，如圖 1-3-1 所示。. 6.
(20) 建築污水排水立管性能實驗研究. 實驗設施建置 既有文獻回顧. 試驗項目與方法檢討. 相關規範、計算理論探討. 實驗系統性能檢定. 設備系統設計標準或測試法彙整 建立性能試驗方法. 設計法規回饋檢討. 實驗分析. 污水排水立管性能實驗. 排水橫管掃流能力檢測. 檢討衛生器具的性能檢測標準. 規劃中程研究課題. 實驗解析與結果檢討. 結論與建議 圖 1-3-1 研究流程圖. 7.
(21) 第二章. 文獻回顧與排水系統設計理論探討. 第一節 排水系統相關文獻回顧 給排水衛生系統之發展，約可回溯至一個世紀前之英國，當時系統 的雛形是以上下水管道為基礎結構，而給水系統運用直結方式或接水槽 方式；熱水供給系統則採用多種熱源，排水系統則採用水封機構。 而人類之生活習慣發生變化，約是在鼠疫及十八世紀的產業革命之 後，在屋內設置用水衛生器具的設計變革是促成近代給排水衛生系統形 成的主要動力；在給水系統的發展過程中，供(熱)水系統的對象是以物 體性質單一之清水，輸送形態則為壓力送水（滿流）方式，故於設計上 採用一般之流體力學，因而在建築物給水利用之對策方面較為單純；然 而在排水系統方面，搬送的對象是混雜物體不一之污水，輸送方式則為 非壓力送水（非滿流） 。此外，尚須設置防止管內污濁氣體外漏之機制， 因此，要掌握管內的實際情況較為困難，故於設計上主要為憑藉經驗的 累積；而為了防止管內的污染氣體與病媒蚊蟲侵入室內，人們採用了結 構形式具有多種式樣之存水彎(trap)裝置，大致上可分為水封式和機械 式，因機械式長期使用後易產生故障，因而未被廣範應用，而不含機械 可動機置的水封式則被延用至今。 在二十世紀初期，英國所建立的給排水技術體系，是以中低層建築 為主。而在美國，為了防止給排水管路在寒冷的氣候下結凍，均要求排 水系統的設計必須安裝在室內，而在超高層建築的建築規劃中，配管空 間的問題成為重要之設計重點，因此美國開始嘗試建立新的設計理論， 以致各國在設計的經驗與理論上略有不同。而在美國國家給排水配管規 範中（National Plumbing Code，1955），排水橫管的管徑、斜率等為參 數而求其排水量，再以排水立管的管徑、流速為參數而求其排水、通氣 流量的計算方法等，經過長時間的研究發展與實驗後，其研究成果均被 大量匯集與總結收錄。此外，關於存水彎的封水強度，是以非機械式、 非隔壁構造的形式，作為存水彎之標準模式，在封水強度方面規定 50mm 為最小的封水深度，而管內壓力相對於最小封水深 50mm 的存水彎，其. 8.
(22) 壓力允許值為 245Pa (25mmAq)，根據通氣方式而規定排水橫管、排水 立管的充水率。至於防止因自我虹吸作用而產生的破封的問題，則以設 置通氣管應對。 美國的先進技術大約從 1920 年開始被介紹到日本，在二次世界大 戰後期，日本參與駐日美軍軍事設施建造之過程，以及因應東京奧運會 前夕，集合住宅大量建設等影響，激發起吸收美國在該領域先進技術之 決心，亦加速日本技術標準制定工作的速度。因此，日本國內第一部建 築給排水規範 HASS 206 於 1967 年被制定出來；而 HASS 206 是以美國 的 NPC 為範本轉換而成，其間經過歷次修改，目前內容已逐漸充實並 更適應日本國情。[1] [3] 自 1960 年起，全球集合住宅的興建逐漸增多，而在排水系統上， 伸頂通氣的排水系統方式，雖可應用於低、中層建築物，但是對於高層 建築物，其排水能力易出現問題。1960 年代末期，具有創新意義且能 使排水能力大增的單一立管系統（SOVENT 管接頭）問世，1970 年代 初期開始引進日本，同時間，多種類似系統之產品相繼開發成功，故此 類產品於高層集合住宅、飯店建築中被廣泛採用，這類系統稱之為特殊 接頭排水立管系統。[3]其設計方法因要領而有所不同，當時美國並無使 用此類特殊管接頭排水系統，因此較缺乏理論分析基礎，而日本在引進 此系統之後，獨自研發設計方法；在此前提下，“排水通氣小委員會”、 “集合住宅排水系統小委員會”等所屬的日本空氣調和衛生工學會之給 排水衛生系統委員會，在都市基盤整備公團和各生產廠商的協助下，制 訂出 HASS 218 草案，內容明訂集合住宅排水立管系統之排水能力試驗 法，經規格委員會的“集合住宅排水系統之排水能力試驗法小委員會”的 審查後，於 2000 年正式制定完成。同時納入 HASS 206 的修訂版本， 確立了排水能力和設計法的關係。[3] 台灣在建築領域有關排水系統之統設計方法與規範，大多沿用美國 及日本有關之規範技術資料，國內相關研究則顯得較為稀少，既有文獻 也局限於使用後評估調查與定性檢討之研究，實驗性與基礎理論之研究 幾乎闕如，缺乏台灣地區排水通氣系統上的本土問題解析、對策評估及 對應策略之規劃。. 9.
(23) 由台灣既有建築排水通氣系統或設備之想關研究中顯示，國內於 1987 年曾嘗試引進日本給排水衛生設備規準‧同解說 HASS 206 及美 國 National Plumbing Code，規劃給排水衛生設備技術規範草案，內容 涵蓋機器材料與施工、排水負荷設計計算及試驗檢查等，並參酌台灣本 地實際需求，以對應自規劃設計開始，至施工檢驗完成之各階段中，專 業技術人員之不同需求；惟目前未將本草案見諸法制化，以致大多數實 際案例之建築排水通氣設備，仍依循建築技術規則相關規定而設計，部 分則將前述國外各類規範的指針內容納入參考。[1] 此外，國內有關集合住宅設備系統之相關法令規範，與現況研究成 果較少，對於中高層、高層住宅設備系統（包括排水通氣設備）探討研 究亦相對匱乏，法令規定老舊且分散冗多，如建築技術規則僅對排水管 路的水壓試驗、貫穿防火區劃使用不燃材料管材、溫排水的耐高溫管 材、間接排水的採用時機、存水彎水封的深度、水平搬送的管徑和坡度、 估算衛生設備的排水量和管徑的關係、清潔口的設置、通氣管管徑和設 備數量及本身長度的關係、截流器或分離器的採用時機等範圍加以規 範，較無法滿足設計作業之參考需求。 此外，由於本研究牽涉到排水通氣系統的課題，因此必須瞭解有關 於排水系統的過往發展，及國際間對於排水通氣的相關研究和發展方向 等文獻之探討與回顧，而表 2-1-1 即為排水系統相關研究文獻的彙整， 包含近年系統、實驗、調查、課題探討與研究成果等。. 10.

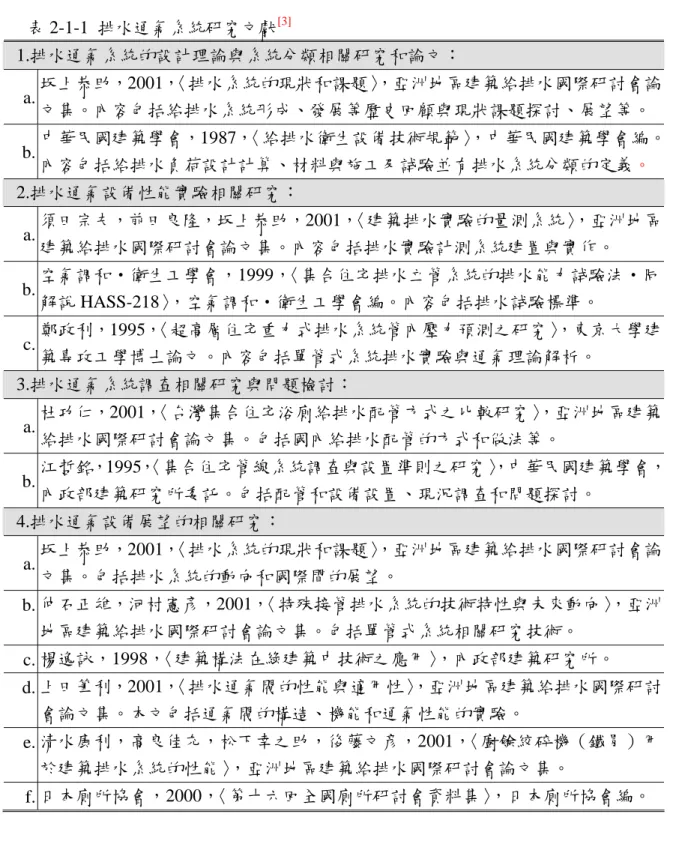

(24) 表 2-1-1 排水通氣系統研究文獻[3] 1.排水通氣系統的設計理論與系統分類相關研究和論文： a.. 坂上恭助，2001， 〈排水系統的現狀和課題〉 ，亞洲地區建築給排水國際研討會論 文集。內容包括給排水系統形成、發展等歷史回顧與現狀課題探討、展望等。. b.. 中華民國建築學會，1987， 〈給排水衛生設備技術規範〉 ，中華民國建築學會編。 內容包括給排水負荷設計計算、材料與施工及試驗並有排水系統分類的定義。. 2.排水通氣設備性能實驗相關研究： a.. 須田宗夫，前田良隆，坂上恭助，2001， 〈建築排水實驗的量測系統〉 ，亞洲地區 建築給排水國際研討會論文集。內容包括排水實驗計測系統建置與實作。. b.. 空氣調和‧衛生工學會，1999， 〈集合住宅排水立管系統的排水能力試驗法‧同 解說 HASS-218〉，空氣調和‧衛生工學會編。內容包括排水試驗標準。. c.. 鄭政利，1995， 〈超高層住宅重力式排水系統管內壓力預測之研究〉 ，東京大學建 築專攻工學博士論文。內容包括單管式系統排水實驗與通氣理論解析。. 3.排水通氣系統調查相關研究與問題檢討： a.. 杜功仁，2001， 〈台灣集合住宅浴廁給排水配管方式之比較研究〉 ，亞洲地區建築 給排水國際研討會論文集。包括國內給排水配管的方式和做法等。. b.. 江哲銘，1995， 〈集合住宅管線系統調查與設置準則之研究〉 ，中華民國建築學會， 內政部建築研究所委託。包括配管和設備設置、現況調查和問題探討。. 4.排水通氣設備展望的相關研究： a.. 坂上恭助，2001， 〈排水系統的現狀和課題〉 ，亞洲地區建築給排水國際研討會論 文集。包括排水系統的動向和國際間的展望。. 〈特殊接管排水系統的技術特性與未來動向〉 ，亞洲 b. 仲石正雄，河村憲彥，2001， 地區建築給排水國際研討會論文集。包括單管式系統相關研究技術。 ，內政部建築研究所。 c. 楊逸詠，1998，〈建築構法在綠建築中技術之應用〉 〈排水通氣閥的性能與適用性〉 ，亞洲地區建築給排水國際研討 d. 上田筆利，2001， 會論文集。本文包括通氣閥的構造、機能和通氣性能的實驗。 e. 清水康利，高良佳充，松下幸之助，後藤文彦，2001，〈廚餘絞碎機（鐵胃）用 於建築排水系統的性能〉，亞洲地區建築給排水國際研討會論文集。 f. 日本廁所協會，2000，〈第十六回全國廁所研討會資料集〉，日本廁所協會編。. 11.
(25) 第二節 國內外規範與計算理論探討 我國建築排水設備系統之設計，主要是以建築技術規則建築設備編 第二章第一節給水排水系統為法令依據，其他則參照直轄市、臺灣省所 訂定污水下水道用戶排水設備標準及接管服務手冊、用水設備設計施工 檢驗作業規範，以及下水道法與相關子法等辦理；對於設計圖說之簽證 或審查機制，各地作業方式不一。 我國建築技術規則，建築給排水通氣系統相關規定管制內容包 括：設計通則、施工試驗、配管材料（應符合國家標準）、排水管管徑 及洩水坡度、管路配置之注意事項、排水負荷之器具單位負荷計算標 準、排水管路清潔口、存水彎之設置位置、通氣管之型式與設計管徑之 計算及排水中固體或污染物之截留或清除裝置等，對於排水立管與橫主 管的排水通氣性能或評估試驗法，目前尚無規範。然前述現行規定自民 國 63.2.15 發布施行，迄今已逾二十七年尚未修正更新，對應新技術、 新設備的快速發展，實已無法滿足現況之需求，同時亦缺乏相關之設計 規範或基準。因此，國內相關專業技術人員除依既有建築管理法令及下 水道法相關規定執行設計業務外，參考沿用美、日各國規範者亦屬眾 多。各國應用普遍的排水通氣系統設計規範則有 National Plumbing Code、International Plumbing Code(1995.01)、給排水衛生設備規準‧同 解說 HASS-206 (2000)等。[1]. 圖 2-2-1 日本 HASS 206 和 HASS 218 規範. 12.
(26) 而在建築排水通氣設備相關之國家標準規範方面，除已普遍商品 化之衛生器具，其性能與試驗標準較為周全外，性能評定標準部分，僅 有住宅用設備組件之排水試驗法及耐濕與防水試驗法等，但是仍僅屬配 管或器具構件部分之規範標準，且標準制定時間亦已久遠，對於建築規 劃與設備系統設計、施工及性能驗證需求，並無實質幫助。至於有關建 築排水通氣系統性能標準或試驗方法，則尚無相關國家標準被提出或制 定，亟待國內相關研究單位或行政機關積極投入研究，並規劃中長程之 發展方向。現行國家標準有關衛生器具及配管與配件之標準項目極少， 如表 2-2-1 所示。. 標準編號. 表 2-2-1 住宅排水衛生設備相關國家標準彙整[1] 標準名稱. 制（修）訂時間. CNS 5957 A3106 住宅用設備組件之排水試驗法（Method of Test for 1980.08.13 Drainage of Equipment Units for Dwellings） CNS 5957 A3107 住宅用設備組件之振動試驗法（Method of Test for 1980.08.13 Oscillation of Equipment Units for Dwellings） CNS 5957 A3108 住宅用設備組件之強度及耐久性試驗法（Method 1980.08.13 of Test for Strength and Durability of Equipment Unit for Dwellings） CNS 5957 A3110 住宅用設備組件之保溫及隔熱試驗法（Method of 1983.07.11 Test for Heat Insulation of Equipment Units for Dwellings） CNS 5957 A3112 住宅用衛生設備組件之耐濕及防水試驗法 1980.08.21 （Method of Test for Moisture - proof and Water proof of Sanitary Unit for Dwellings） CNS 4439 A1021 住宅用衛生設備組件模矩尺度（Modular 1991.03.15 Co-ordinating Sizes of Sanitary Units for Dwellings）. 有關美、日在排水性能標準及相關器具標準的發展，目前已進入 成熟之應用推廣階段，本研究將於後續研究過程中，陸續收集參考相關 規範及標準項目，並參酌台灣地區之發展特性，期能有效導入發展經 驗，提升本土建築排水研究與設計水準。. 第三節 設備系統設計標準與測試方法彙整 歐美國家給排水系統研究在設計規範方面，起步較日本早，而其 排水通氣系統理論，則由國家給排水配管規範 NPC（National Plumbing. 13.
(27) Code）收錄整合，成為世界上重要的參考資料。早期設計理論是依據 1928. 年的胡佛規範（Hoover Code）為標準，此規範在 1940 年參考 Hunter 與 Wyly 的部分研究成果做為修訂依據，並於 1955 年頒佈後施行至今。[3] [11] 早期排水系統設計方式，是以限制排水管容許流量上限做設計， 並參照理論做計算的模擬與檢討。在美國是以排水器具單位（Fixture Unit） 進行預測排水流量，以決定排水管之設計管徑。排水管容許流量設計時 檢討的管路包括水平橫管、垂直立管、通氣立管等。而在水平橫管與垂 直立管理論方面，最早為 Dawson-Kalinske(1939)引用曼寧(Manning)的公 式推導出計算模式，而後垂直立管計算理論再由 Wyly-Eaton(1952)推導 出立管終端流速理論。[3] [5]立管終端流速理論雖具便利性，但缺乏對於 排水管內之流體特性解析及管內空氣壓力之變動探討。 其後日本所提出之給排水設計規範 HASS-206，早期仍以排水器具 單位法做為管路設計規劃。爾後則針對排水管內之流體特性及管內空氣 壓力變動研究，提出定常流量法並修訂設計規範。日本給排水設計規範 修正流體特性，與同時使用率等問題，使其與器具單位法有所區別。 建築物給排水系統由於是採用重力式排水，在排水立管內的變動 是由空氣、水流、污物等交互作用，為混相的流體現象，由於受到重力 之條件限制，在立管方面的研究多採用實體模型來做實驗。 而在排水系統實驗性之研究及測試方法方面，如下列內容所示: 1.排水立管排水流速測定 Wyly 於 1961 年提出排水立管內環狀流的理論之後，1972 年日本 學者後藤與 1973 年美國學者 B.J.Pink 兩者先後都以實驗或理論等方式 來計算排水立管的流速，然其理論均無法確切的推算出論點[4] [5]。之後， 日本學者塚越等於 1981 年採用將鹽水注入排水立管，並在立管兩點間 設置細微的電極感知器，以鹽水導電的原理嘗試求出計算立管流速的可 能[5]；而在 1994 年日本學者坂上等利用排水立管充灌水來量測充水速 率，並還原推估為排水立管內的流水速度。[5] 2.通氣流量測定 排水通氣研究中，單獨量測通氣流量較易於排水流體混相流速之 量測。1973 年 Pink、1974 年 Schlag 等以熱線風速計量測排水通氣管內. 14.
(28) 之空氣流速，其後日本方面亦沿用此方法量測通氣流量。1988 年齋藤、 大塚等提出通氣流量與管內空氣壓力變動之關係，1996 年鄭政利、鎌 田、倉淵等根據實驗，修正齋藤、大塚等提出的公式，並預測管內平均 壓力分布與通氣流量。[5] 3.排水立管內空氣壓力變動測定 依據 Pink、Schlag 之理論及解析後，相關研究對於通氣流量計測 便有了充分之掌控，故其後的齋藤、大塚等在 1988 年建立 30 公尺之實 體模型，以及實際量測出排水立管管內空氣壓力分布實測圖形並進行解 析[5] [10]，此外，日本 1990 年於住宅都市公團實驗場建構 108 公尺高的 排水實驗塔，進行超高層建築排水立管管內空氣壓力分布解析研究，鄭 政利、鎌田、倉淵等於 1996 年提出排水立管內空氣壓力分布預測模式 ；同時，英國學者 J.A.Swaffield 等則針對雙管式系統發表相關立管. [5] [11]. 管內壓力預測理論模式與實驗解析結果[8] [9]。 4.排水橫管般送污物能力 排水橫管與排水立管之組合型態會影響排水立管之排水性能，不 當的設計容易引起排水立管內空氣壓力分布之不正常，更易造成建築物 低樓層衛生器具存水彎產生跳水與破封現象，造成居住環境的衛生問 題。而排水橫管之搬送污物能力亦為橫管之主要性能，搬送能力之强弱 是橫管最主要的課題之ㄧ，故橫管須具備滿足良好之搬送污物能力，與 不影響立管性能之兩項要點。而相關水平橫管性能研究文獻，有鎌田於 1986 提出的最小必要流速探討以及 L.Galowin 等在 1990 年後陸續發表 於 CIB-W62 的論文[8]，相關內容如表 2-3-1 所示： 表 2-3-1 建築排水系統性能理論研究之演變[5] 研究主題. 研究人員 主要研究內容 後藤(1972) 以實驗方法或理論嘗試推導排水立管排水流下 B.J.Pink (1973) 速度。 排水立管流速 塚越(1981) 鹽水投入於立管兩點間之微小電極感知器測定 排水流速。 坂上(1994) 利用立管內充水率之測定推算排水流速。 Pink(1973) 以熱線風速計，量測排水通氣管內之空氣流速。 通氣流量 Schlag(1974). 15.
(29) 齋 藤 、 大 塚 提出通氣流量與管內空氣壓力變動之關係。 (1988) 鄭政利、鎌田、 根據實驗修正公式，預測管內平均壓力分布與通 倉淵等(1996) 氣流量。 齋 藤 、 大 塚 建立 30 公尺左右之實體模型，量測出立管管內 (1988) 壓力分布實測圖形及解析與探討。 1990 年建造 108 公尺排水實驗塔，測試解析超 排水立管內空 高層建築排水立管之壓力分布。 氣壓力變動 鄭政利、鎌田、 根據實驗解析結果，提出立管內空氣壓力分布預 倉淵等(1996)、 測模式。 J.A.Swaffield(19 立管內壓力預測理論模式與實驗解析結果。 96) 鎌田(1986) 排水橫管最小必要流速之探討。 排水橫管搬送 L.Galowin 污物能力 (1990). 第四節 住宅建築排水通氣系統課題研究 藉由本研究過去所累積之調查結果，初步了解國內建築排水通氣系 統設計工作上的課題，包括執行設計的法令規範依據不明確，且無法對 新技術與理論的發展需求，成本的整合分析、排水通氣系統的選擇與性 能，排水通氣系統的性能分析與檢定技術缺乏等，亟需學術研究上積極 推動相關課題的基礎研究發展，並建立適當的排水通氣系統設計準則或 規範。 本研究彙整建築排水通氣系統的發展現況與其構成型式之分類，同 時初步探討建築排水通氣系統於建築生命週期中，設計、建造至使用各 階段之現況問題時發現： 1.台灣在建築排水通氣系統之分類上較不明確，且無相關規範或基準 可供參考。故本研究依據國外相關規範之分類，參酌台灣排水系統 應用的現況，並按建築排水通氣系統、排水配管型式及通氣配管型 式之層級予以分類，以探討台灣建築排水通氣系統發展的現況與其 特性分析。 2.建築排水通氣系統採用排水管與通氣管併設之雙管式系統設計型式 佔多數比例；而排水型式則以建築污水與各項生活雜排水，採雙排. 16.
(30) 水立管或多排水立管型式佔多數，而於日本應用普遍的單一排水立 管型式，在台灣地區使用的案例中，所佔的比例較低。 3.排水通氣系統之設計，以採用立管結合通氣方式所佔比例較高，其次 為器具通氣及迴路通氣；另雨水排水大致上均能符合現行法令規 定，獨立設置排水配管排流至公共雨水下水道。 4.在建築排水通氣系統之基礎研究領域上，台灣尚位居起步階段，有關 系統發展的現況，仍待後續案例調查以呈現其發展現況。 5.系統技術性課題的研究，除了取得並理解系統設計、施工及使用上的 現況問題外，未來將可利用本土化的實體實驗模型，進行性能評估 與試驗研究工作，採理論解析的實證方式，釐清台灣地區建築排水 系統性能的問題所在，並探討建議改善對策，作為建立排水通氣系 統設計規範與性能評估的重要依據，並以提升建築環境品質為研究 應用的目標。. 17.
(31) 第三章. 實驗設施與實驗方法. 第一節 實驗設施概要 本研究以內政部建築研究所建置於台南性能實驗群之實驗設施為 主，設備館內平均挑高約為 17.6 公尺之室內實驗場，可將部分外界氣 候條件因素排除，減少實驗變數，其內容包含實驗平台與給排水集水 槽及其配管、供電配線系統，另設置實驗控制室等，其外觀與內部空 間情形如下。[3]（圖 3-1-1）. 圖 3-1-1 衛生管路實驗場空間建置前概況. 3-1-1 實驗設施系統構成 實驗平台之空間基本圖面與尺寸如圖 3-1-2 至 3-1-4 所示。而本項 實驗裝置規劃三組排水立管系統，包括單管排水立管系統、雙管排水 立管系統及特殊接頭排水立管系統，可模擬五層樓高住宅建築的建築 污雜排水立管系統，如圖 3-1-5 所示。[3] 本實驗設施可概分為實驗設施與實驗儀器兩大部分，在實驗設施方 面，可分為實驗平台與實驗塔兩部分，而實驗儀器亦可分為實驗平台、 實驗塔與控制室三部分，構成如圖 3-1-6 所示：[3]. 18.

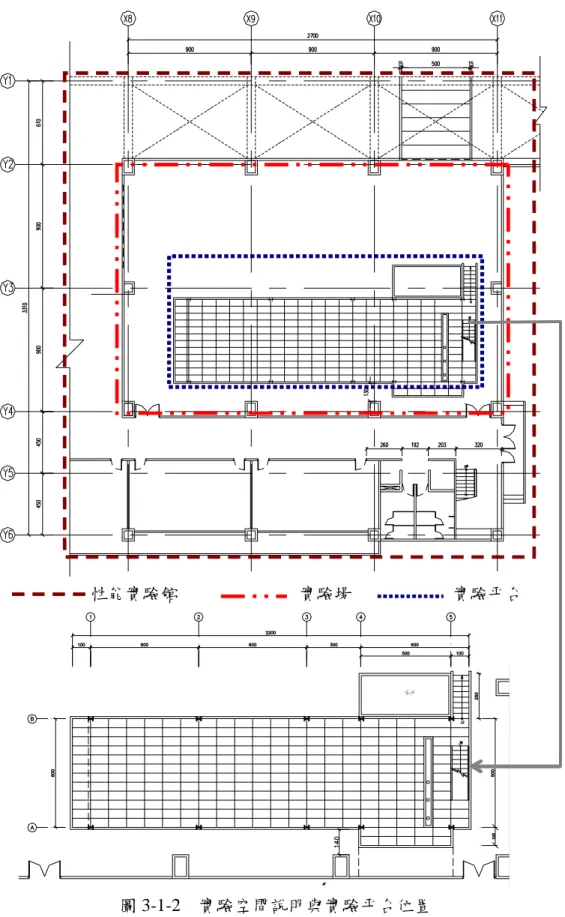

(32) 性能實驗館. 實驗場. 實驗平台. 水池. 圖 3-1-2 實驗空間說明與實驗平台位置. 19.
(33) H. D. G. E. F. C. B. A. 2F實驗平台 2F平台延伸與實驗館走道結合，修改原有固定窗家開門扇。. 實驗館2F走道. 0 0 1. 3F實驗平台. 活動台車位置. 圖 3-1-3 實驗平台 2~5 層平面圖. 20.

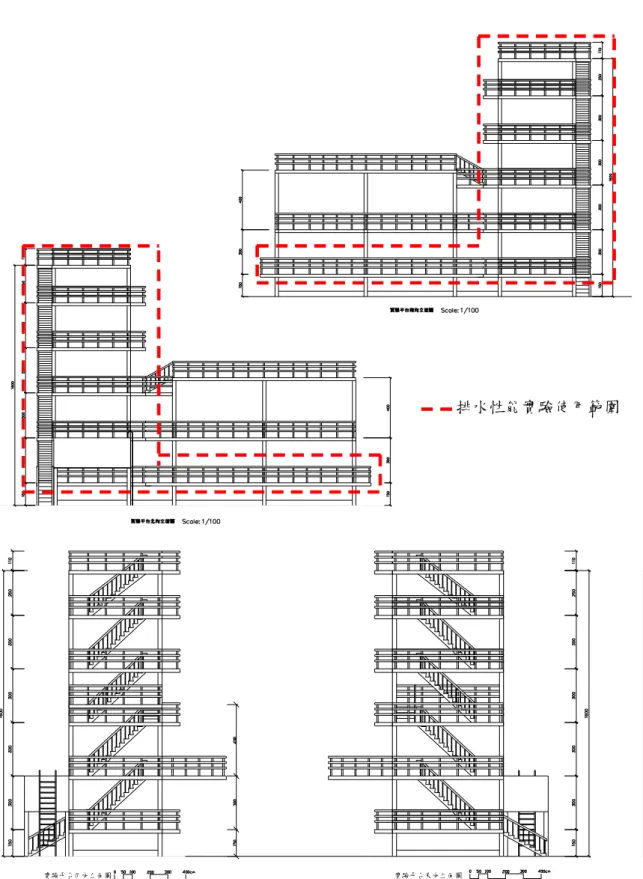

(34) 排水性能實驗使用範圍. 實驗平台西向立面圖 實驗平台西向立面圖. 實驗平台東向立面圖 實驗平台東向立面圖. 圖 3-1-4 實驗平台四向立面圖. 21.
(35) 雙管排水立管系統. 單管排水立管系統. 特殊接頭排水立管系統. 圖 3-1-5 衛生管路實驗排水立管系統圖. 而衛生管路性能實驗儀器與實驗設施詳細規格名稱與單位數 量則如表 3-1-1 所示：. 項次 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15. 表 3-1-1 衛生管路性能實驗儀器設施一覽表[3] 實驗儀器設施名稱 排水配管系統/piping 水平排水集水頭橫支管組(Header) 實驗用給水自動控制系統/water supply auto-control system 流量計/ flow meter 自動控制及測試介面機組/ auto measurement equipment 管內氣壓感知器/air pressure sensor 熱線風速計/hot wire anemometer 資料記錄器/data memory 資料處理器/ low pass filter (digital) 受信機/telemeter 15ch 送信機/telemeter (5ch / box) DET 電纜配線/DET cable 圖形記錄器/pen recorder 超音波水位感知器 無段式送風機. 22. 單位. 數量. 套 組 組 組 組 組 組 組 組 組 組 組 台 組 組. 8 5 1 6 1 20 1 20 20 15 4 20 2 6 1.
(36) 實驗設施. 實驗平台. 活動台車. 衛生器具. 排水橫主管路. 排水橫支管路. 排水立管管路. 控制閥門. 通氣立管管路 回收水槽 揚水幫浦. 實驗儀器. 實驗塔. 送風機. 實驗平台. 活動台車. 流量計. 壓力感知器. 水位計. 熱線風速計. 電磁控制閥門. 實驗塔. 即時監控設備 資料記錄器 資料處理器 圖形記錄器. 控制室. 自動控制介面. 圖 3-1-6 實驗設施與儀器系統構成圖. 23.
(37) 1.實驗設施 實驗設施包括配置於二層至五層之移動平台與整體衛浴、三組立管 系統與橫管配管、恆壓給水系統及循環水供給系統等，如圖 3-1-7 所示。. 送風機 活動式台車. 排水實驗塔. 給水管路. 衛生器具. 排水橫支管路. 排水橫主管路. 排水集水槽. 排水立管管路 噸 水槽. 10 噸水槽. 噸 水槽. 揚水馬達. 圖 3-1-7 實驗設施構成圖. 24. 2 噸水槽.
(38) 2.實驗儀器 各層實驗平台之移動平台、整體衛浴器具及給排水控制設備構成如 圖 3-1-8 所示，透過自動監控之系統連線，本系統可於控制室內直接控 制實驗器具，並調整給排水系統之流量與閥門啟閉。. 流量計. 手動閥. 電磁排水閥. 排水管. 電磁給水閥. 電動閥. 超音波水位計. 給水管. 給水流量計. 電動閥. 器具流量計. 電磁排水閥. 定流排水控制閥. 超音波水位計. 圖 3-1-8 量測儀器構成圖. 25. 器具排水控制閥. 電磁給水閥.
(39) 3.實驗平台設施構造 整體衛浴組藉由移動平台的平移，可分別與三組不同立管連結，進 行不同排水實驗之組合，整體衛浴系統包含之衛生器具有馬桶、面盆、 浴缸、淋浴蓮蓬頭及其地板落水頭；同時，各層移動平台上排水型式 亦區分為器具排水及定流量排水二種方式；器具排水係針對個別衛生 器具的單次排流進行實驗觀測，而定流量排水則採取排水時，最嚴苛 之定常流量排水進行系統性能實驗分析，可分別控制排水流量於 1.0 公升/秒至 4.0 公升/秒。如圖 3-1-9 及 3-1-10 所示。. 衛生器具. 活動台車 移動把手. 給水軟管. 壓力感知器 軌道. 活動平台俯視圖. 活動平台仰視圖. 圖 3-1-9 實驗平台設施構造圖. 圖 3-1-10 實驗平台設施照片. 26. 三立管接管區.
(40) 4.實驗平台各層設施構造圖 各層排水設施除既有規劃中之器具排水及定流量排水實驗二類 外，並於整體衛浴平台上預留未來可進行器具檢測服務之配管，分別 為馬桶及其他器具排水之接管銜接口。此外，一層平台上，三組立管 均獨立配置排水橫主管，為ψ125mm 之透明壓克力管，水平長度超過 19 公尺，可有效對應污物水平搬送距離實驗之需要。（如圖 3-1-11）. UP. UP. DN. DN. 頂層實驗平台設施構造圖. 二~五層實驗平台設施構造圖. 10噸收集水槽與幫浦 P DN. 排水收集水槽. 水位計. 排水橫管. 回水管. P. 2噸收集水槽與幫浦. 一層實驗平台設施構造圖. 圖 3-1-11 實驗平台各層設施構造圖. 27. UP.
(41) 5.實驗設施管路構造圖 給水系統部分，除符合排水實驗所需之供水流量外，並採用可變角 度之滑動接頭與軟管，銜接給水立管及移動平台間之給水系統，藉由 不同閥門的啟閉控制，調整實驗所需之供水迴路，再由電腦程式控制 排水水量或器具排水之動作；除特殊接頭排水立管採用快拆接頭外， 其他二組排水立管採用傳統膠合方式配管，橫主管部分則全部採用快 拆接頭連結。如圖 3-1-12 及 3-1-13 所示。 RF 活動台車. 風速計 給水回水管. 流量計. 定流量排水 控制閥. 電動閥. 3~5F 給水軟管 給水立管 10噸水槽 流量計. 定流量排水 控制閥. 電動閥. 2F 排水橫支管. 排水立管 排水集水槽. 排水橫主管. 揚水馬達. 水位計. 1F. 2噸水槽. 揚水馬達. 圖 3-1-12 實驗設施立管管路正向構造圖. 28.
(42) RF. 2~5F. 壓力感知器. 壓力感知器. 壓力感知器. 排水立管. 1F. PVC管. 污水管. 特殊管. 圖 3-1-13 實驗設施立管配管細部構造圖. 6.實驗控制儀器與監視設備 除實驗平台上之儀器控制盤面外，所有監視控制信號配管線均引 接至控制室之主要控制系統（電腦、監視控制裝置等）如圖 3-1-14； 另為解析並記錄實驗操作情形，亦設置即時監視攝錄影裝置，以配合 儀器自動監控裝置，提升實驗作業之效率。（圖 3-1-15）. 圖 3-1-14 建築排水控制儀器軟體畫面. 29.
(43) 圖 3-1-15 建築排水實驗影像監測軟體畫面. 本實驗設施於建置過程中，除專業設備廠商進行現場安裝外，亦邀 請日本東京大學及明治大學專家學者蒞臨指導，並提共意見交流以及 經驗傳承。（圖 3-1-16）. 圖 3-1-16 日本學者專家蒞臨指導. 為有效提升實驗設施之使用效率及安全性，研究團隊成員於本實驗 設施於建置完成後，積極參加設施與儀器設備操作之教育訓練，除介 紹設施之組成外，亦增加實地操作之機會。如圖 3-1-17 所示. 30.
(44) 圖 3-1-17 設施與儀器操控教育訓練過程. 31.
(45) 第二節 實驗設施性能檢定 實驗設施建置完成後，為確保實驗數據具參考價值，必須進行設施 性能檢定，項目包含氣密實驗與壓力感知器歸零校正等。 3-2-1 氣密試驗 依據現有相關研究文獻指出，排水管內之壓力變化極微小，介於 -500(mmAq)至 50(mmAq)之間，故排水管內部之氣密性能對於實驗測 定結果將有極大之影響。因此於實驗建置完成後與進行相關測試之 前，必須先針對排水管的氣密性能進行檢定，而其測定步驟如下： 1 排水系統開放部位（伸頂通氣管頂部及排水橫主管之末端）密閉。 2 排水系統各樓層之控制閥門關閉。 3 利用空氣壓縮機將管內空氣壓力加壓至 100(mmAq)。 4 加壓停止後，開始記錄排水管內壓力下降至 10(mmAq)（約等於大 氣壓力）所維持的時間。 5 根據既有研究指出，管內壓力下降時間必須維持在 15 分鐘以上。 本性能實驗四立管之氣密試驗流程如圖 3-2-1 所示，詳細程序說明 請參照附錄二。氣密試驗結果如圖 3-2-2 所示。四組立管分別依循上述 步驟流程進行氣密試驗後，均能符合 15 分鐘後，壓力維持在 10mm Aq 以上之要求，顯見本性能實驗之實驗設施與未來實際測得之數據，均 具有高度參考價值。. 32.
(46) 圖 3-2-1 四立管之氣密試驗流程圖. 33.
(47) Airsealing Performance of Drainage Stack Pressure(mmAq). 100 90 80 70. 單管. 60. 雙管. 50. 特殊管 KO. 40. 特殊管 KU. 30. 10mmaq. 20 10 0 0. 2. 4. 6. 8. 10. 12. 14. 16. 18. 20. T (mins). 圖 3-2-2 氣密試驗結果. 3-2-2 壓力感知器歸零校正 在實驗儀器中，用於感測排水立管管內空氣壓力數值之壓力感知 器，於性能實驗前需做歸零與倍率校正，避免產生系統誤差，方可確 保儀器測得之數據為正確且可運用的；而歸零校正指的是將儀器於空 氣壓力零的狀態下，將所測得的數值歸零，表示儀器測得之數值由零 點起算；而倍率校正則是指，將儀器在一定數值之空氣壓力下，所測 得之訊號值，並進行微調倍數以修正數值。 壓力計測系統是由壓力感知器將訊號傳至訊號增幅器，再輸出到電 腦進行數值記錄，每個壓力感知器本身之訊號數值均異，故其訊號衰 減或偏差率皆可經由增幅器進行調整。而增幅器調整之目的為將壓力 數值原點調校，與偏移量及放大倍率之微調，且儀器本身具有高精準 度，故壓力感知器歸零校正是進行性能實驗前之重要工作。 有關壓力感知器之校正流程如下圖： （圖 3-2-3）. 34.
(48) 壓力感知器校正開始 啟動壓力指示器 壓力指示器歸零 拔除壓力感知器 壓力感知器測頭朝下 控制箱切換編號頻道 壓力調整器調至50 連結壓力感知器與指 示器與調整器 壓力調整器調至50 控制箱壓力調至50 兩側依序從60至100 兩側依序從100至60 裝置壓力感知器 壓力感知器矯正完成. 圖 3-2-3 壓力感知器校正流程. 35.
(49) 第三節 試驗項目與方法檢討 3.3.1 排水立管內空氣壓力 本研究首先須針對整體實驗設施之系統性能進行驗證，主要是以三 組立管系統之氣密性為主，以確認在微小空氣壓力變動情形下，仍可 獲致高準確性的實驗數據，並依序針對各立管系統進行基本空氣壓力 分佈排水實驗，包括定常流量條件下，不同排水負荷樓層及不同排水 流量之立管管內空氣壓力量測。本設施之實驗範圍為排水負荷樓層 5 至三層，排水流量從每秒 1.0 公升至 4.0 公升之控制條件；另配合設施 之設計，可交換立管系統進行實驗量測。 本實驗設施建置三組排水立管系統，包括單管排水立管系統、雙管 排水立管系統及特殊接頭排水立管系統等，其中特殊接頭部分有二種 不同廠牌的系統，依實驗程序逐次更換全套系統；透過實驗量測結果 之比較與檢討，本研究將從各立管系統的基本空氣壓力分佈著手分 析，同時配合中高層排水實驗系統的實驗解析結果進行比對，以探討 影響排水立管管內空氣壓力分佈或變動的因子。 本實驗裝置部分設施係參照建築技術規則相關規定所規劃，並具有 可調整機制，可配合實驗解析需要進行部分改修，例如橫管洩水坡度 及橫管轉折之接管設計等。然本實驗裝置因受限於既有建築物之高 度，在立管性能的檢證上略有不足，但於衛生器具、排水器具或設施 之性能驗證功能上應能逐一對應；而目前本研究團隊正擴大蒐集相關 標準或規範，並參考國內外實驗機構有關排水性能檢測研發的經驗， 規劃本設施未來可提供業界共同研發或檢測服務之項目與技術，包括 參考 HASS- 206 或是 ASME A116 等國外標準，詳細實驗說明程序請參 照附錄三。 相關設施完成基本性能驗證後，必須配合相關標準或規範進行局部 增改，包括受測器具之置放平台、排水路徑之配管與材料選用、記錄 儀器之架設及分析方法等，將配合各項方法之推演，逐步修整或提出 36.
(50) 設施增改之建議方案。 3.3.2 排水橫管污物搬送能力 本研究第二部分實驗課題，係針對排水系統之橫主管之污物搬送能 力進行實驗與分析，比較不同排水系統、負荷樓層及橫主管轉折與否， 對於污物通過排水橫管距離的影響程度，並嘗試探求較為可行之設計 對策。 污物搬送實驗，係選定以排水橫管污物之搬送距離為量測條件，同 時以建置於移動平台整體衛浴系統之馬桶為受測物件，水箱容量設定 為每次沖水 9 公升，係參照日本都市整備公團所開發之污物搬送距離 量測方法（機材之品質判定基準，都市基盤整備公團，試驗編號：WC-15 「洗落型便器-超節水型」的搬送性能試驗），試驗裝置示意如圖 3-3-1 所示。橫主管部分之模擬污物則是採用符合上述實驗方法所訂定試體 之條狀海綿體（比重約為 1.05） ，每次二枚，並以隨機方式將模擬污物 投入馬桶，而在馬桶排水後，檢視模擬污物之排流狀況，並逐一確認 模擬污物隨排水流體通過橫主管之距離，以檢核排水橫管系統污物搬 送能力，並比較排水流量、排水樓層高度、排水橫主管管徑及洩水坡 度與搬送性能的相關性，詳細實驗程序說明請參照附錄四。. 圖 3-3-1 馬桶器具污物搬送能力實驗裝置示意圖[12]. 另針對馬桶單體的搬送距離試驗，除了以條狀海綿作為模擬污物 37.
(51) 外，並採用捲筒狀衛生紙投入馬桶之沖淨試驗。其操作程序如下： 1.用內徑 40mm~50mm 的 PVC 管或壓克力管做為捲筒狀衛生紙投 入馬桶的支撐固定裝置。 2.長一公尺的捲筒衛生紙摺成八折，總數需六份，再將六份八折衛 生紙一起捲成圓條狀，然後置入項次一之圓管中。 3.將插入衛生紙捲之圓管垂直放入馬桶中，使圓管底部接觸至馬桶 底面，保持靜止至少 15 秒，確保衛生紙捲能完全吸水。 （圖 3-3-2） 4.將衛生紙捲從圓管中壓出，使其完全浸泡在水中。 5.立即進行沖洗進行搬送試驗。 6.紀錄搬送距離並清除衛生紙殘留物。. 圖 3-3-2 馬桶器具衛生紙模擬污物搬送試驗操作示意圖[12]. 第一階段針對單管、雙管與特殊接頭排水立管等系統之實驗操作， 於洩水坡度 1/100 時，排水橫主管污物搬送性能之檢定；污物排水負荷 樓層為第五層至第二層。第二階段則以單管系統為主體，修改排水橫 主管，每次分別在 2 公尺、4 公尺及 8 公尺處增加 45 度轉折（如圖 3-3-3） ，比較轉折排水橫管污物搬送能力之變化情形，以推測橫主管轉 折對污物移動及水流的影響。. 38.
(52) 圖 3-3-3 排水橫管 45 度轉折修改狀況. 第四節 初步實驗結果 3.4.1 單管系統實驗結果 彙整各組立管管內空氣壓力實驗量測數據，完成各層不同排水負荷 流量之立管空氣壓力分布，圖形如 3-4-1 所示。 13. 13. 污水 管 污水 管 污水 管 污水 管. Air Pressure Distribution in Drainage Stack. 12. 5F-1L 5F-2L 5F-3L 5F-4L. Floor（ F）. 11. 11. 10. 10 污水管 污水管 污水管 污水管. 9. Air Pressure Distribution in Drainage Stack. 12. 4F-1L 4F-2L 4F-3L 4F-4L. 12 11 10. 污水管 污水管 污水管 污水管. 9. 3F-1L 3F-2L 3F-3L 3F-4L. 9. 8. 8. 7. 7. 7. 6. 6. 6. 5. 5. 5. 4. 4. 4. 3. 3. 3. 2. 2. 2. 1. 1. Air Pressure (mmAq). Air Pressure (mmAq). 0 0. 8. 1. Air Pressure (mmAq) -40. 13. Floor（ F）. Floor（ F）. Air Pressure Distribution in Drainage Stack. 0. 0 -40. 0. -40. 0. 單管式排水立管內空氣壓力分佈實測值 圖 3-4-1 單管系統空氣壓力分布圖組 (排水層:5F~3F,排水負荷 1.0~4.0 l/s). 3.4.2 雙管系統實驗結果 圖 3-4-2 到圖 3-4-3 為雙管式排水通氣立管系統之實驗結果。圖 3-4-2 為模擬單管式系統之模式，將所有通氣管連通控制閥門關閉，限制所 有通氣與壓力變動行為在排水立管內發生；另圖 3-4-3 則是開啟各層通 39.
(53) 氣迴路，產生新的空氣壓力平衡行為。從以上二組排水立管管內空氣 壓力變動分佈之實驗結果比較發現，通氣迴路之設計對於平衡排水立 管內壓力，具有極為顯著之效能。. 12. 12 11. 11. 10. 10 PVC無連結 PVC無連結 PVC無連結 PVC無連結. 9. 4F-1L 4F-2L 4F-3L 4F-4L. PVC無連結 PVC無連結 PVC無連結 PVC無連結. 9. 3F-1L 3F-2L 3F-3L 3F-4L. 9. 8. 8. 8. 7. 7. 7. 6. 6. 6. 5. 5. 5. 4. 4. 4. 3. 3. 3. 2. 2. 2. 1. 1. Air Pressure (mmAq). 1. Air Pressure (mmAq). Air Pressure (mmAq). 0 -40. Air Pressure Distribution in Drainage Stack. 12. 10 5F-1L 5F-2L 5F-3L 5F-4L. Floor（ F）. Floor（ F）. Air Pressure Distribution in Drainage Stack. 11. PVC無連結 PVC無連結 PVC無連結 PVC無連結. 13. 13. 13 Floor（ F）. Air Pressure Distribution in Drainage Stack. 0. 0 -40. 0. 0 -40. 0. 圖 3-4-2 雙管式排水通氣立管內空氣壓力分佈實測值（通氣管未連通） 13 12. 11 10. 10 PVC PVC PVC PVC. 9 8. 4F-1L 4F-2L 4F-3L 4F-4L. PVC PVC PVC PVC. 9 8. 3F-1L 3F-2L 3F-3L 3F-4L. 9 8. 7. 7. 7. 6. 6. 6. 5. 5. 5. 4. 4. 4. 3. 3. 3. 2. 2. 2. 1. 1. 1. Air Pressure (mmAq). Air Pressure (mmAq) 0. 0 0. 12. 11. Air Pressure (mmAq) -40. Air Pressure Distribution in Drainage Stack. 12. 10 5F-1L 5F-2L 5F-3L 5F-4L. Floor（ F）. Floor（ F）. Air Pressure Distribution in Drainage Stack. 11. PVC PVC PVC PVC. 13. 13. Floor（ F）. Air Pressure Distribution in Drainage Stack. -40. 0. 0 -40. 0. 圖 3-4-3 雙管式排水通氣立管內空氣壓力分佈實測值（通氣管連通）. 3.4.3 特殊接頭排水系統實驗結果 本階段特殊接頭系統，係採用日本 KO 公司所生產之特殊接頭進行. 40.
(54) 實驗，該產品屬旋刀式隔離排水與通氣之特殊構造設計，從圖 3-4-4 之 實驗結果可明顯發現，相較於雙管式排水通氣系統，特殊接頭對於排 水立管管內空氣壓力變動之減緩效果，將可直接於壓力極值可能之發 生處，進行平衡壓力的作用。 而本研究第二階段特殊接頭系統，係採用日本 KU 公司所生產之特 殊接頭進行實驗，該產品外部管徑略小於 KO 特殊接頭，然二者皆採 快拆接頭方式固定，故於換管維修與操作上較為便利省時，從圖 3-4-5 之實驗結果可發現，相較於雙管式排水通氣系統對於排水立管管內空 氣壓力變動緩和之效果，特殊接頭可於壓力極值可能發生處直接發揮 平衡壓力的作用。 13. 13. Floor（ F）. Air Pressure Distribution in Drainage Stack. Air Pressure Distribution in Drainage Stack. 12. 9. 11. 4F-1L 4F-2L 4F-3L 4F-4L. 10 特殊管 特殊管 特殊管 特殊管. 9 8. 3F-1L 3F-2L 3F-3L 3F-4L. 9 8. 7. 7. 7. 6. 6. 6. 5. 5. 5. 4. 4. 4. 3. 3. 3. 2. 2. 2. 1. 1. 1. Air Pressure (mmAq). Air Pressure (mmAq). Air Pressure (mmAq) 0. 0 0. 12. 10 特殊管 特殊管 特殊管 特殊管. 8. -40. Air Pressure Distribution in Drainage Stack. 11. 10 5F-1L 5F-2L 5F-3L 5F-4L. Floor（ F）. 12. 11. 特殊管 特殊管 特殊管 特殊管. 13. Floor（ F）. -40. 0. 圖 3-4-4 單管系統 KO 空氣壓力分布圖組. 41. 0 -40. (排水層:5F~3F,排水負荷 1.0~4.0 l/s). 0.
(55) 13. 13. Floor（ F）. Air Pressure Distribution in Drainage Stack. 12. Air Pressure Distribution in Drainage Stack. Air Pressure Distribution in Drainage Stack. 12. 11. 10. 11. 10 SP-KU-4F-1L SP-KU-4F-2L SP-KU-4F-3L SP-KU-4F-4L. 9. 10 SP-KU-3F-1L SP-KU-3F-2L SP-KU-3F-3L SP-KU-3F-4L. 9. 9. 8. 8. 8. 7. 7. 7. 6. 6. 6. 5. 5. 5. 4. 4. 4. 3. 3. 3. 2. 2. 2. 1. 1. 1. Air Pressure (mmAq). Air Pressure (mmAq). Air Pressure (mmAq) 0. 0 -40. Floor（ F）. 12. 11. SP-KU-5F-1L SP-KU-5F-2L SP-KU-5F-3L SP-KU-5F-4L. 13. Floor（ F）. 0. -40. 0. 圖 3-4-5 單管系統 KU 空氣壓力分布圖組. 0 -40. 0. (排水層:5F~3F,排水負荷 1.0~4.0 l/s). 3.4.4 橫管掃流能力實驗結果 排水橫管之污物搬送距離實驗，係採用二枚條狀海綿體來進行，初 步紀錄以污物隨機停留位置為準，並重複進行實驗 30 次，累積彙整實 驗結果，分別以落點分佈圖形顯示其搬送距離之關係。圖 3-4-6 至圖 3-4-13 為不同排水系統與不同排水樓層模擬污物搬送性能之實驗結果。 初步結果顯示，橫主管轉折因為會使排水水流蓄積，增加水位高 度，使污物快速通過轉折處或增加移動距離，各圖所示為各單一污物 之停留點分布情形，各圖下方則為排水系統之立面與平面配置圖。本 研究共計完成八組實驗結果，未來將再針對洩水坡度與污物搬送性能 之關係進行實驗解析。 後續於橫管搬送能力試驗之部分，將陸續增購實驗用塑膠球，並參 考生活形態、人體健康衛生研究之成果，開發相關適合的模擬污物試 體，作為研發制訂標準試驗方法的基礎；同時透過實驗操作過程，逐 步累積檢測人力與經驗，建構未來執行委託測試作業之工作團隊。. 42.
(56) 8. 試體編號. 試體編號. 8. 7. 6. 7. 6. 0. 500. 1000. 1500. 0. 500. 單管-直通管-5F污物搬送距離. 6. 試體編號. 試體編號. 5. 4. 5. 4. 0. 500. 1000. 1500. 0. 500. 單管-直通管-4F污物搬送距離. 1000. 1500. 單管-橫管2M彎折-4F污物搬送距離. 4. 試體編號. 4. 試體編號. 1500. 單管-橫管2M彎折-5F污物搬送距離. 6. 3. 2. 3. 2. 0. 500. 1000. 1500. 0. 500. 單管-直通管-3F污物搬送距離. 1000. 1500. 單管-橫管2M彎折-3F污物搬送距離. 2. 試體編號. 2. 試體編號. 1000. 1. 0. 1. 0. 0. 500. 1000. 1500. 0. 500. 單管-直通管-2F污物搬送距離. 500. 1000. 1500. 單管-橫管2M彎折-2F污物搬送距離. ELEVATION. ELEVATION. 0. 1000. 0. 1500. 500. 1000. 1500. PLAN. PLAN 200. 圖 3-4-6 單管系統-橫管直通-污物搬送 分佈圖. 圖 3-4-7 單管系統-橫管 2M 彎折-污物 搬送距離表. 43.
(57) 8. 試體編號. 試體編號. 8. 7. 6. 7. 6 0. 500. 1000. 1500. 0. 單管-橫管4M彎折-5F污物搬送距離. 試體編號. 試體編號. 1500. 6. 5. 4. 5. 4 0. 500. 1000. 1500. 0. 單管-橫管4M彎折-4F污物搬送距離. 500. 1000. 1500. 單管-橫管8M彎折-4F污物搬送距離. 4. 試體編號. 4. 3. 2. 3. 2. 0. 500. 1000. 1500. 0. 500. 單管-橫管4M彎折-3F污物搬送距離. 1000. 1500. 單管-橫管8M彎折-3F污物搬送距離. 2. 試體編號. 2. 試體編號. 1000. 單管-橫管8M彎折-5F污物搬送距離. 6. 試體編號. 500. 1. 1. 0. 0 0. 500. 1000. 0. 1500. 500. ELEVATION. 500. 1000. 1500. 單管-橫管8M彎折-2F污物搬送距離. 單管-橫管4M彎折-2F污物搬送距離. 0. 1000. ELEVATION. 1500. 0. 500. PLAN. 1500. PLAN. 400. 圖 3-4-8 單管系統-橫管 4M 彎折-污物 搬送分佈圖. 1000. 800. 圖 3-4-9 單管系統-橫管 8M 彎折-污物 搬送距離表. 44.
(58) 8. 7. 試體編號. 試體編號. 8. 7. 6 0. 500. 1000. 1500. 6 0. 500. 雙管-通氣閥開-5F污物搬送距離. 1500. 6. 試體編號. 6 試體編號. 1000. 雙管-通氣閥關-5F污物搬送距離. 5. 5. 4 0. 500. 1000. 1500. 4 0. 500. 1500. 4. 試體編號. 4 試體 編號. 1000. 雙管-通氣閥關-4F污物搬送距離. 雙管-通氣閥開-4F污物搬送距離. 3. 2. 3. 2. 0. 500. 1000. 1500. 0. 500. 1000. 1500. 雙管-通氣閥關-3F污物搬送距離. 雙管-通氣閥開-3F搬送距離. 2. 試體編號. 試體編號. 2. 1. 0 0. 500. 1000. 1. 0. 1500. 0. 500. ELEVATION. 0. 500. 1000. 1000. 1500. 雙管-通氣閥關-2F污物搬送距離. 雙管-通氣閥開-2F污物搬送距離. ELEVATION. 1500. 0. PLAN. 圖 3-4-10 雙管系統-通氣閥開-污物搬 送分佈圖. 500. 1000. 1500. PLAN. 圖 3-4-11 雙管系統-通氣閥關-污物搬 送分佈圖. 45.
(59) 8 試體編號. 試體編號. 8. 7. 7. 6. 6 0. 500. 1000. 0. 1500. 特殊管A-5F排水污物搬送距離. 試體編號. 試體編號. 5. 4. 4 0. 500. 1000. 0. 1500. 特殊管A-4F排水污物搬送距離. 500. 1000. 1500. 特殊管B-4F污物搬送距離. 4 試體編號. 4 試體編號. 1500. 6. 5. 3. 2. 3. 2 0. 500. 1000. 1500. 0. 特殊管A-3F排水污物搬送距離. 500. 1000. 1500. 特殊管B-3F污物搬送距離. 2 試體編號. 2. 1. 0. 1. 0 0. 500. 1000. 1500. 0. 特殊管A-2F排水污物搬送距離. 500. 500. 1000. 1000. 1500. 特殊管B-2F污物搬送距離. ELEVATION. 0. 1000. 特殊管B-5F污物搬送距離. 6. 試體編號. 500. ELEVATION. 1500. 0. PLAN. 圖 3-4-12 特殊立管 KO-橫管污物搬送 距離總表. 500. 1000. 1500. PLAN. 圖 3-4-13 特殊立管 KU-橫管污物搬送 距離總表. 46.
