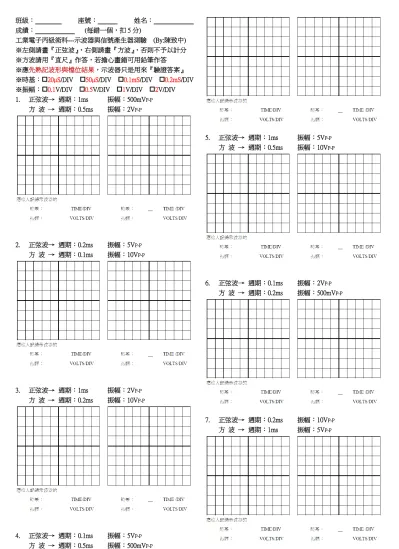

班級： 座號： 姓名： 成績： (每錯一個，扣 5 分) 工業電子丙級術科---示波器與信號產生器測驗 (By:陳致中) ※左側請畫『正弦波』，右側請畫『方波』，否則不予以計分 ※方波請用『直尺』作答，若擔心畫錯可用鉛筆作答 ※應先熟記波形與檔位結果，示波器只是用來『驗證答案』 ※時基：20µS/DIV 50µS/DIV 0.1mS/DIV 0.2mS/DIV ※振幅：0.1V/DIV 0.5V/DIV 1V/DIV 2V/DIV 1. 正弦波→ 週期：1ms 振幅：500mVP-P 方 波 → 週期：0.5ms 振幅：2VP-P 2. 正弦波→ 週期：0.2ms 振幅：5VP-P 方 波 → 週期：0.1ms 振幅：10VP-P 3. 正弦波→ 週期：1ms 振幅：2VP-P 方 波 → 週期：0.2ms 振幅：10VP-P 4. 正弦波→ 週期：0.1ms 振幅：5VP-P 方 波 → 週期：0.5ms 振幅：500mVP-P 5. 正弦波→ 週期：1ms 振幅：5VP-P 方 波 → 週期：0.5ms 振幅：10VP-P 6. 正弦波→ 週期：0.1ms 振幅：2VP-P 方 波 → 週期：0.2ms 振幅：500mVP-P 7. 正弦波→ 週期：0.2ms 振幅：10VP-P 方 波 → 週期：1ms 振幅：5VP-P
工業電子丙級術科---示波器與信號產生器測驗---解答 1. 正弦波→ 週期：1ms 振幅：500mVP-P 方 波 → 週期：0.5ms 振幅：2VP-P 2. 正弦波→ 週期：0.2ms 振幅：5VP-P 方 波 → 週期：0.1ms 振幅：10VP-P 3. 正弦波→ 週期：1ms 振幅：2VP-P 方 波 → 週期：0.2ms 振幅：10VP-P 4. 正弦波→ 週期：0.1ms 振幅：5VP-P 方 波 → 週期：0.5ms 振幅：500mVP-P 時基:50µS / DIV 振幅:1 V / DIV 時基:20µS / DIV 振幅:2 V / DIV 時基:0.1mS / DIV 振幅:0.5 V / DIV 時基:0.2mS / DIV 振幅:0.5 V / DIV 時基: 50µS / DIV 振幅:2 V / DIV 時基:20µS / DIV 振幅:1 V / DIV 時基:0.2mS / DIV 振幅:0.1 V / DIV 時基:0.1mS / DIV 振幅:0.1 V / DIV
5. 正弦波→ 週期：1ms 振幅：5VP-P 方 波 → 週期：0.5ms 振幅：10VP-P 6. 正弦波→ 週期：0.1ms 振幅：2VP-P 方 波 → 週期：0.2ms 振幅：500mVP-P 7. 正弦波→ 週期：0.2ms 振幅：10VP-P 方 波 → 週期：1ms 振幅：5VP-P
時基:0.2mS / DIV 振幅:1 V / DIV 時基:50µS / DIV 振幅:2 V / DIV
時基:0.2mS / DIV 振幅:1 V / DIV 時基:0.1mS / DIV 振幅:2 V / DIV
時基:20µS / DIV 振幅:0.5 V / DIV
