低功率超聲波壓控振盪器與其負電阻之研究

國

立

交

通

大

學

電信工程學系碩士班

碩

碩

碩

碩

士

士

士

士

論

論

論

論

文

文

文

文

低功率超聲波壓控振盪器與其負電阻之研究

Study on a Low Power Voltage-Controlled SAW Oscillator

and its Negative-Resistance Analysis

研 究 生：林晏慶

指導教授：高曜煌 教授

低功率超聲波壓控振盪器與其負電阻之研究

Study on a Low Power Voltage-Controlled SAW Oscillator

and its Negative-Resistance Analysis

研 究 生：林晏慶 Student：Yan-Chin Lin

指導教授：高曜煌 Advisor：Prof. Yao-Huang Kao

國 立 交 通 大 學

電信工程學系碩士班

碩 士 論 文

A Thesis

Submitted to The Institute of Communication Engineering

College of Electrical Engineering and Computer Science

National Chiao Tung University

In partial Fulfillment of the Requirements

For the Degree of Master of Science

In

Communication Engineering

November 2006

Hsinchu, Taiwan, Republic of China

低功率超聲波壓控振盪器與其負電阻之研究

低功率超聲波壓控振盪器與其負電阻之研究

低功率超聲波壓控振盪器與其負電阻之研究

低功率超聲波壓控振盪器與其負電阻之研究

Study on a Low Power Voltage-Controlled SAW Oscillator

and its Negative-Resistance Analysis

研究生：林晏慶 指導教授：高曜煌 博士

國立交通大學電信工程學系碩士班

摘要

摘要

摘要

摘要

本論文提出一個可應用於高頻的低功率損耗表面聲波振盪電路，以皮爾斯振盪器為 基礎，並以三級串接取代原有之單一增益級。此電路以單一大電阻進行偏壓，具有直流 耦合的作用，可避免使用電容進行耦合所帶來的面積與高頻損耗問題；並利用一電阻進 行相位調節，可針對特定頻率增進其負電阻上限，且在此機制下的增益轉導值相對具有 較大的自由度，使得此電路能夠達到低功率損耗的目標。本電路以台灣積體電路公司所 提供的 0.35_{µm 2P4M CMOS 製程實現，輸出頻譜為 622.6MHz，強度-33.19dBm，功率損} 耗為 18.93mW。文末對模擬與量測結果分析比對，並針對此電路可能帶來的寄生振盪進 行討論。

Study on a Low Power Voltage-Controlled SAW Oscillator

and its Negative-Resistance Analysis

Student：Yan-Ching Lin Advisor：Prof. Yao-Huang Kao

Institute of Communication Engineering

National Chiao Tung University

Abstract

In this thesis, a low consumption voltage controlled SAW oscillator for high frequency is proposed, which is deduced from Pierce oscillator. Three-cascaded gain stage instead of a single one is employed. A single resistance is provided for DC bias and DC coupling so that the area and power consumption problem caused by capacitor coupling is reduced. Another small resistance is used for phase adjustment, which is capable to improve the negative resistance limit for certain frequency. The transconductance of the circuit is widely tuned to achieve the goal of low power consumption. The circuit is implemented by TSMC 0.35µm 2P4M CMOS process. The output frequency is at 622.6MHz. The power consumption of the core circuit is 18.93mW with the fundamental tone equals to -33.19dBm. The possible effect caused by the parasitic is also discussed.

誌謝

誌謝

誌謝

誌謝

本論文得以順利完成，首先要感謝我的指導教授高曜煌博士，在兩年的研究 所生涯中，無論專業知識上的教導或生活上的待人處事，都使我有很大的收穫。 此外，感謝周復芳教授、許孟庭教授和林宏澤博士撥冗擔任我的口試委員，提供 寶貴的意見。 感謝國家晶片系統設計中心（CIC）及台灣積體電路公司（TSMC）提供晶 片下線及製作的機會。另外感謝鍾世忠教授實驗室在量測儀器上的協助支援，也 感謝交通大學提供這麼完整豐富的學習環境，讓我這兩年獲益良多。 感謝 909 實驗室的所有成員：書宗、義濱、炯宏、萬信、銘鴻、東鉞、崇安、 建樺學長在學習與生活上的幫助，勇銚、志雄、佳宏同學兩年來ㄧ同努力的奮鬥 是我們共同的回憶，與乃元、嘉川、宏彰、邦郁學弟，謝謝你們平時生活的照顧 與協助，研究生的生活因你們而多了許多歡笑與回憶。感謝我的高中好友弘彬， 在剛到新竹時在生活上的幫助與勉勵。也感謝我大學好友文浩，在研究所生活最 後幾個月來的陪伴與照顧。 感謝我的父母與兩個妹妹，你們的支持一直是我的最大動力，使我能夠專心 於學習研究上，並完成這份論文。 僅以此論文獻給所有關心我與愛我的人。 2006.10.26 晏慶于新竹交大

目錄

中文摘要 i 英文摘要 ii 致謝 iii 目錄 iv 表目錄 vi 圖目錄 vii 第一章 第一章第一章 第一章 緒論緒論緒論 ... 1 緒論 1.1 研究研究研究動機研究動機動機 ... 1 動機 1.2 表面聲波振盪器表面聲波振盪器表面聲波振盪器... 3 表面聲波振盪器 1.2.1 表面聲波振盪器常用架構 ... 3 1.2.2 表面聲波振盪器範例... 6 1.2.3 本論文所採用的架構基礎 ... 8 1.3 相關規格參考說明相關規格參考說明相關規格參考說明 ... 9 相關規格參考說明 1.4 論文目標論文目標論文目標 ... 10 論文目標 1.5 論文架構論文架構論文架構 ... 10 論文架構 第二章 第二章第二章 第二章 表面聲波振盪器表面聲波振盪器表面聲波振盪器 ... 11 表面聲波振盪器 2.1 表面聲波共振腔表面聲波共振腔表面聲波共振腔... 11 表面聲波共振腔 2.1.1 表面聲波共振腔結構... 11 2.1.2 表面聲波共振腔等效電路之分析與萃取... 12 2.2 表面聲波積體振盪表面聲波積體振盪表面聲波積體振盪器表面聲波積體振盪器器 ... 16 器 2.2.1 振盪器基本原理 ... 16 2.2.2 表面聲波振盪器負電阻分析 ... 21 2.2.3 負電阻振盪分析 ... 23 2.2.4 負電阻小訊號分析... 25 第三章 第三章第三章 第三章 低功率低功率低功率三級表面聲波振盪器低功率三級表面聲波振盪器三級表面聲波振盪器... 29 三級表面聲波振盪器 3.1 三級表面聲波振盪器之發展與演進三級表面聲波振盪器之發展與演進三級表面聲波振盪器之發展與演進 ... 29 三級表面聲波振盪器之發展與演進 3.2 三級壓控表面聲波振盪器之設計流程三級壓控表面聲波振盪器之設計流程三級壓控表面聲波振盪器之設計流程 ... 33 三級壓控表面聲波振盪器之設計流程 3.2.1 振盪器之負電阻分析... 33 3.2.2 頻率調整之設計 ... 35 3.2.3 環境因素變動之模擬... 39 3.2.4 三級與一級電路之比較... 42 3.3 三級壓控表面聲波振盪器之電路之量測與分析三級壓控表面聲波振盪器之電路之量測與分析三級壓控表面聲波振盪器之電路之量測與分析三級壓控表面聲波振盪器之電路之量測與分析... 44 3.3.1 振盪器之頻譜與消耗功率分析 ... 46

3.3.2 振盪核心電路之負電阻分析與量測... 47 3.3.3 量測結果之討論 ... 49 第四章 第四章第四章 第四章 結論結論結論 ... 50 結論 附錄 附錄附錄 附錄 A 壓電共振腔的等效模型壓電共振腔的等效模型壓電共振腔的等效模型壓電共振腔的等效模型... 51 附錄 附錄附錄 附錄 B 表面聲波振盪器負表面聲波振盪器負表面聲波振盪器負表面聲波振盪器負電阻之小訊號推導電阻之小訊號推導電阻之小訊號推導電阻之小訊號推導... 60 附錄 附錄附錄 附錄 C 可變電容之介紹與大訊號分析可變電容之介紹與大訊號分析可變電容之介紹與大訊號分析可變電容之介紹與大訊號分析... 64 參考文獻 參考文獻參考文獻 參考文獻 ... 73

表

表

表

表

目

目

目

目

錄

錄

錄

錄

表 1.1 SONET/ SDH 規格對照表 ... 2 表 1.2 相關產品規格比較... 9 表 2.1 622MHz 單埠表面聲波共振腔等效電路參數 ... 16 表 3.1 單級與三級電路之比較表 ... 42 表 3.2 消耗電流與輸出直流準位比較 ... 46 表 A.1 聲波與電磁波參數對應表 ... 51 表 A.2 聲波與電磁波方程式對應表 ... 51

圖

圖

圖

圖

目

目

目

目

錄

錄

錄

錄

圖 1.1 使用共振腔基頻的皮爾斯振盪器 ... 3 圖 1.2 使用高階諧波項的皮爾斯振盪器 ... 4 圖 1.3 考畢茲振盪器...5 圖 1.4 巴特勒振盪器...5 圖 1.5 表面聲波振盪器(a) [4] ...6 圖 1.6 表面聲波振盪器(b) [5] ...7 圖 1.7 QoS 製程剖面圖 [6]...7 圖 1.8 皮爾斯架構 CMOS 振盪電路...8 圖 2.1 單埠表面聲波共振腔 ... 11 圖 2.2 雙埠表面聲波共振腔結構... 12 圖 2.3 表面聲波元件 BVD 等效模型... 13 圖 2.4 表面聲波共振腔 S21 散射參數量測 ... 15 圖 2.5 正回授系統方塊圖 ... 16 圖 2.6 能量補償系統分析圖 ... 18 圖 2.7 負電阻產生電路 (a)交叉耦合電晶體差動對 (b)單顆電晶體... 19

圖 2.8 接地點不同構成的振盪器結構 (a) Source Follower (b) Colpitts (c) Pierce……… ... 20 圖 2.9 Pierce 振盪電路 ... 22 圖 2.10 負電阻分析方法 (a)傳統分析方法 (b)本論文分析方法 (c)系統示意圖 ... 22 圖 2.11 振盪電路等效元件示意圖... 23 圖 2.12 Zc 阻抗複數平面軌跡圖 ... 24 圖 2.13 單級表面聲波振盪器小訊號等效電路 ... 25 圖 2.14 以g 為變數之小訊號阻抗複數平面軌跡圖 ... 27 _m 圖 2.15 一級 Pierce 電路負電阻分析... 28

圖 3.1 使用串接電容的三級表面聲波振盪器 ... 29 圖 3.2 使用電阻進行相位調整的三級表面聲波振盪器 ... 30 圖 3.3 三級電路簡化小訊號等效模型 ... 31 圖 3.4 三級電路負電阻數學解析... 32 圖 3.5 (a)調整相位用電阻與負電阻值的相對應關係(b)選定後之相位延遲 ...34 圖 3.6 (a)改變負載電容所相對應的負電阻值 (b)參數選定後之負電阻趨勢 ... 36 圖 3.7 振盪迴路虛部阻抗圖 ... 37 圖 3.8 MOS 可變電容電路結構示意圖 ... 38 圖 3.9 調諧電壓與輸出頻率之關係... 39 圖 3.10 各種環境變因下的負電阻與調諧電壓關係圖... 40

圖 3.11 模擬震盪波形與其頻譜 (a) TT Corner (b) SS Corner ... 41

圖 3.12 圖 3.12 單級與三級電路頻譜比較圖 (a) 單級 (b) 三級... 43

圖 3.13 (a)晶片佈局圖 (b)Raw Die 照相圖 ... 44

圖 3.14 (a)頻譜量測電路板 (b)負電阻量測電路板... 45 圖 3.15 輸出頻譜量測圖 ... 46 圖 3.16 (a)負電阻量測結果(b)負電阻模擬修正結果... 48 圖 3.17 表面聲波共振腔與共振電路的阻抗虛部量測圖 ... 49 圖 A.1 聲波傳遞的示意圖 ... 52 圖 A.2 非壓電材料內部聲波傳播的 T 型等效網路... 53 圖 A.3 傳輸線的 T 型等效電路 ... 54 圖 A.4 壓電材料的波傳遞示意圖... 55

圖 A.5 壓電材料的 Mason’s Model ... 57

圖 A.6 加上上下電極與基板的等效壓電共振腔模型 ... 58

圖 A.7 壓電共振腔的簡化等效模型 ... 59

圖 B.1 單級表面聲波振盪器之小訊號負電阻分析圖 ... 60 圖 B.2 三級表面聲波振盪器之小訊號負電阻分析圖 ... 61 圖 C.1 (a)理想無損電容電感共振槽 (b)可變電容小訊號與大訊號容值之比較...63 圖 C.2 p+_Nwell 接面電容 (a)製程結構 (b)電容-電壓特性[22]...64 圖 C.3 N 型 MOS 可變電容 (a)製程結構與電路符號 (b)電容-電壓特性[16] ... 65 圖 C.4 反轉型 MOS 可變電容 (a)PMOS 製程結構、端點連接方法與電路符號 (b)NMOS 製程結構、端點連接方法與電路符號 ... 66

圖 C.5 反轉型 MOS 可變電容電壓電容特性曲線 (a) PMOS (b) NMOS ... 67

圖 C.6 累積型 MOS 可變電容 (a) 製程結構 (b) 電容電壓特性 ...67 圖 C.7 大訊號擺幅下的等效電容電壓曲線... 68 圖 C.8 積分平均法預估之大訊號等效電容電壓關係曲線...69 圖 C.9 大訊號擺幅下可變電容的電流電壓軌跡圖(不同臨界電壓)[22]... 70 圖 C.10 利用(C.7)式預估之可變電容大訊號等效電容電壓曲線... 70 圖 C.11 HSPICE 傅立葉分析電路設置圖 (反轉型 NMOS 可變電容) ... 71 圖 C.12 HSPICE 傅立葉分析法預估之大訊號等效電容電壓曲線 ...71

第一章

第一章

第一章

第一章

緒論

緒論

緒論

緒論

1.1

1.1

1.1

1.1 研究

研究

研究

研究動機

動機

動機

動機

西元 1855 年，英國科學家 Lord Rayleigh 於地震研究領域上發現了表面聲波 的存在[1]，此後將此現象運用於地震研究上。他在文獻[1]中指出，除了剪波 （Shear wave）與縱波（Longitudinal wave）外，還可存在一種延著半無限彈性

體表面傳遞的波，叫做表面聲波（Surface acoustic wave），此後表面聲波又被稱

為 Rayleigh Wave；西元 1965 年，加州大學柏克萊分校的 R.M. White 以及 F.W.

Voltmer 發現在壓電晶體上鍍上交叉指狀電極（Inter-digital Transducer:IDT） [2]，

則可產生表面聲波，此後表面聲波元件便開啟了其在通訊以及感測方面的應用。 表面聲波元件（Surface Acoustic Wave Devices）具有相當高的品質因數 （Quality Factor）和頻率穩定度，其同時亦具有體積小、重量輕、與 IC 製程相 容等優點，因此被廣泛應用於無線通訊上濾波器與振盪器等設計[3]。目前主流 的表面聲波元件主要涵蓋範圍在 10MHz 到 3GHz 之間，因此可應用於中高頻訊 號處理與射頻訊號的發射接收，乃至於電視視訊、衛星通訊與雷達系統等等，作 為提供穩定訊號之訊號源。 為了確保資料傳輸的正確性，光通訊系統需要一準確的參考訊號源來進行時 脈與資料回復；表面聲波元件具有上述等特性，常被使用於實現振盪電路，作為 光通訊系統中此穩定訊號的來源。目前光通訊系統的標準主要有三大技術，分別 是高密度分波多工(Dense Wavelength Division Multiplexing)、光乙太網路(Optical

Ethernet)與 SONET/ SDH，其中 SONET/ SDH 為現今光通訊網路的主流標準。 SONET (Synchronous Optical Network，同步光纖網路)與 SDH (Synchronous Digital Hierarchy，同步數位階層)的基本架構都是以同步傳送模式為基礎，SONET

SONET STANDARD

SDH STANDARD

BIT RATE

OC1 - 51.84Mbps OC3 STM1 155.52Mbps OC12 STM4 622.08Mbps OC48 STM16 2.4883Gbps OC192 STM64 9.9533Gbps 表 1.1 SONET/ SDH 規格對照表 是由美國所訂定的光纖傳輸標準，SDH 是由國際電信協會(International Tele

-communication Union) 根據 SONET 為藍本所制定出來適用於美國以外的全球

同步傳輸標準，此標準除了適用於光纖網路外，也適用於其他以同步傳輸為標準 的傳輸方式。圖表 1.1 列舉了 SONET/SDH 的規格。由於 SDH/SONET 具有高傳 輸率、高可靠度，與相容於不同協定平台等優點，故在目前的光通訊系統中扮演 了主流的角色。 隨著網際網路的普及和影音多媒體的廣泛應用，網路頻寬的需求與日俱增， 為了確保在大量傳輸時資料的正確性，光接收器中利用到時脈回復電路，對於誤 碼率(Bit Error Rate)有著高標準的要求。此時操作於高頻的壓控表面聲波振盪器

(Voltage Controlled SAW Oscillator)能夠提供一精準且穩定的參考訊號。本論文所

研究的電路為一操作於 622MHz 的 VCSO，利用可變電容進行頻率的校準，並以

低功率為目標，以 TSMC 2P4M 0.35_{µm 製程實現之，以達到小體積、可量產、}

乃至於便宜的商業化目標。除了光通訊之外，將來更能夠以此電路為基本架構， 做更深一步的研究，使用於行動通訊等同樣需要準確參考訊號源的電路。

1.2 表面聲波振盪器

表面聲波振盪器

表面聲波振盪器

表面聲波振盪器

過去表面聲波振盪器主要是以離散電路的方法實現，利用大量的集總元件和 迴路放大器來實現振盪器，此方法佔去太大的面積，且需要較高電壓作為電源供 應。而因應積體電路(Integrated Circuit)的蓬勃發展，積體化的表面聲波振盪器也 隨之產生。IC 化的表面聲波振盪器克服傳統離散電路的大面積缺點，而隨著製 程進步，使得低損耗功率的電路也跟著可行。 1.2.1 表面聲波振盪器常用架構表面聲波振盪器常用架構表面聲波振盪器常用架構表面聲波振盪器常用架構 (a) 使用共振腔基頻的皮爾斯振盪器 使用基頻的皮爾斯(Pierce)振盪電路如圖 1.1，表面聲波元件在電路中扮演電 感的角色，在適當設計的前提下，此電路能輕易地達到低失真弦波輸出的目標， 且其的偏壓容易設計，相對地使得電路較為穩定。 圖 1.1 使用共振腔基頻的皮爾斯振盪器

(b) 使用高階諧波項的皮爾斯振盪器 經過安排的壓電共振腔能夠使電路操作於其奇次項諧波，利用此方法可以使 電路克服本身限制而操作於較高頻率，而考慮到輸出功率通常在高階諧波的選用 上為三次項諧波。此電路的架構如圖 1.2，和圖 1.1 的架構相較多了電感來產生 能量槽，L1 與 C1 為主要的能量槽提供者，兩者之共振頻率必須大於共振腔之基 頻，C4 為隔絕直流用的大電容。 圖 1.2 使用高階諧波項的皮爾斯振盪器 (c) 考畢茲振盪器 圖 1.3 為考畢茲(Colpitts)振盪器的基本結構，如同皮爾斯振盪器，表面聲波 元件在此架構中扮演著電感的角色。為了達到較大的頻率調動範圍，電路設計者 會將可變電容與共振腔串接，與皮爾斯振盪器不同，此安排於考畢茲振盪器並不 會對增益級有著直接的影響，使得考畢茲振盪器在頻寬上能有較佳的表現。

圖 1.3 考畢茲振盪器 (d) 巴特勒振盪器 為了使共振腔在高頻或高階諧波下能夠正常工作，巴特勒振盪器為一適於高 頻下操作的振盪電路，如圖 1.4。電路將共振腔儘可能設計於其最小阻抗，以因 應品質因數隨頻率增加而降低的現象。圖中的 L1、C1 與 C2 購成了能量槽，期 共振頻率設計於欲得到之工作頻率。C3 為直流隔離電容，對振盪無直接影響。 此電路對偏壓的條件要求較為嚴格，且工作頻寬較窄，有較大的機會需要使用到 額外的輸出匹配電路。 圖 1.4 巴特勒振盪器

1.2.2 表面聲波振盪器表面聲波振盪器表面聲波振盪器表面聲波振盪器範例範例範例範例 (a) 下圖 1.5 為一考畢茲架構的表面聲波振盪器[4]，電阻 Rf用來調整表面聲波元 件的回授能量，電感 L1可以用來延伸頻率拉動範圍(Frequency Pulling Range)，Vc1為可變電容，經由外來的控制電壓可對頻率進行調整。此電路 利用雙載子接面電晶體(BJT)提供增益，表面聲波元件為引發振盪的主要角 色，在滿足巴克豪森的條件下會引發。 圖 1.5 表面聲波振盪器(a) (b) 圖 1.6 是利用表面聲波共振腔進行頻率穩定之用的振盪器[5]，電路主體為一 考畢茲振盪器，引發振盪的機制來自於核心振盪器本身，振盪頻率主要由 LC 決定，表面聲波元件為穩定頻率之用。和振盪器(a)比較起來，此電路在滿足 元件中心頻率的前提下，LC 的元件值具有較大的設計自由度，但電感為引發 振盪的主要元件，需以外接實現之，因而會佔去大量體積，為此電路的主要 缺點。

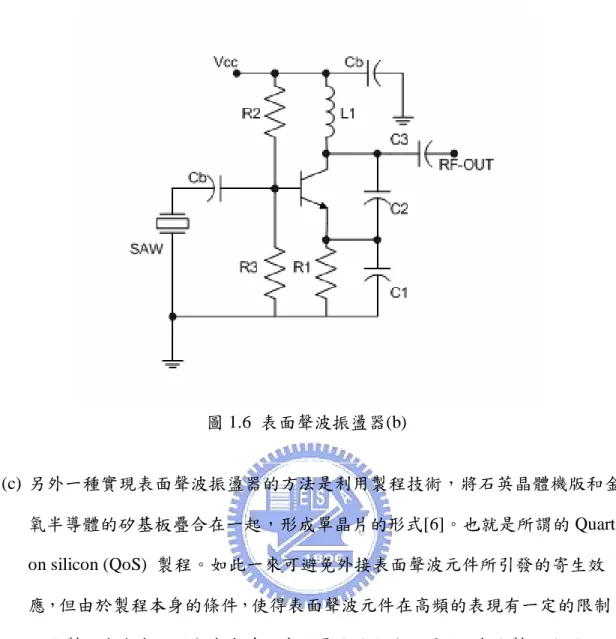

圖 1.6 表面聲波振盪器(b) (c) 另外一種實現表面聲波振盪器的方法是利用製程技術，將石英晶體機版和金 氧半導體的矽基板疊合在一起，形成單晶片的形式[6]。也就是所謂的 Quartz on silicon (QoS) 製程。如此一來可避免外接表面聲波元件所引發的寄生效 應，但由於製程本身的條件，使得表面聲波元件在高頻的表現有一定的限制， 且此製程在成本上明顯高出其他實現電路的方法。圖 1.7 為此製程的剖面示 意圖。 圖 1.7 QoS 製程剖面圖
