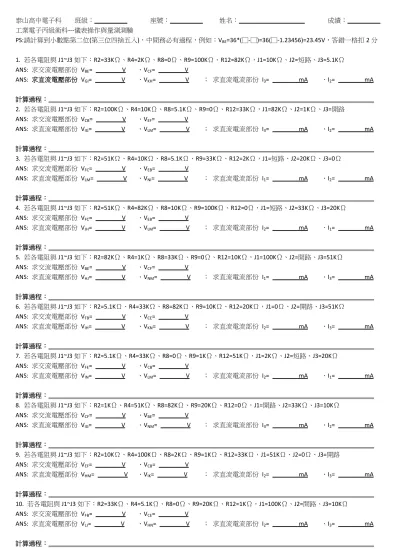

泰山高中電子科 班級： 座號： 姓名： 成績： 工業電子丙級術科---儀表操作與量測測驗
PS:請計算到小數點第二位(第三位四捨五入)，中間務必有過程，例如：VBE=36*(□-□)=36(□-1.23456)=23.45V，答錯一格扣 2 分 1. 若各電阻與 J1~J3 如下：R2=33KΩ、R4=2KΩ、R8=0Ω、R9=100KΩ、R12=82KΩ，J1=10KΩ、J2=短路、J3=5.1KΩ
ANS: 求交流電壓部份 VBE= V 、VCF= V
ANS: 求直流電壓部份 VGI= V 、VKH= V ； 求直流電流部份 I3= mA 、I2= mA 計算過程： 2. 若各電阻與 J1~J3 如下：R2=100KΩ、R4=10KΩ、R8=5.1KΩ、R9=0Ω、R12=33KΩ，J1=82KΩ、J2=1KΩ、J3=開路
ANS: 求交流電壓部份 VCB= V 、VEF= V
ANS: 求直流電壓部份 VIG= V 、VLM= V ； 求直流電流部份 I3= mA 、I2= mA 計算過程： 3. 若各電阻與 J1~J3 如下：R2=51KΩ、R4=10KΩ、R8=5.1KΩ、R9=33KΩ、R12=2KΩ，J1=短路、J2=20KΩ、J3=0Ω
ANS: 求交流電壓部份 VFC= V 、VEB= V
ANS: 求直流電壓部份 VLM= V 、VNI= V ； 求直流電流部份 I1= mA 、I2= mA 計算過程： 4. 若各電阻與 J1~J3 如下：R2=51KΩ、R4=82KΩ、R8=10KΩ、R9=100KΩ、R12=0Ω，J1=短路、J2=33KΩ、J3=20KΩ
ANS: 求交流電壓部份 VFC= V 、VEB= V
ANS: 求直流電壓部份 VJH= V 、VLM= V ； 求直流電流部份 I2= mA 、I1= mA 計算過程： 5. 若各電阻與 J1~J3 如下：R2=82KΩ、R4=1KΩ、R8=33KΩ、R9=0Ω、R12=10KΩ，J1=100KΩ、J2=開路、J3=51KΩ
ANS: 求交流電壓部份 VBE= V 、VCF= V
ANS: 求直流電壓部份 VHJ= V 、VNM= V ； 求直流電流部份 I1= mA 、I3= mA 計算過程： 6. 若各電阻與 J1~J3 如下：R2=5.1KΩ、R4=33KΩ、R8=82KΩ、R9=10KΩ、R12=20KΩ，J1=0Ω、J2=開路、J3=51KΩ
ANS: 求交流電壓部份 VFB= V 、VCE= V
ANS: 求直流電壓部份 VIH= V 、VKN= V ； 求直流電流部份 I2= mA 、I3= mA 計算過程： 7. 若各電阻與 J1~J3 如下：R2=5.1KΩ、R4=33KΩ、R8=0Ω、R9=1KΩ、R12=51KΩ，J1=2KΩ、J2=短路、J3=20KΩ
ANS: 求交流電壓部份 VFE= V 、VCB= V
ANS: 求直流電壓部份 VIN= V 、VLM= V ； 求直流電流部份 I2= mA 、I1= mA 計算過程： 8. 若各電阻與 J1~J3 如下：R2=1KΩ、R4=51KΩ、R8=82KΩ、R9=20KΩ、R12=0Ω，J1=開路、J2=33KΩ、J3=10KΩ
ANS: 求交流電壓部份 VCF= V 、VBE= V
ANS: 求直流電壓部份 VIG= V 、VNM= V ； 求直流電流部份 I3= mA 、I2= mA 計算過程： 9. 若各電阻與 J1~J3 如下：R2=10KΩ、R4=100KΩ、R8=2KΩ、R9=1KΩ、R12=33KΩ，J1=51KΩ、J2=0Ω、J3=開路
ANS: 求交流電壓部份 VEF= V 、VCB= V
ANS: 求直流電壓部份 VHM= V 、VIK= V ； 求直流電流部份 I2= mA 、I3= mA 計算過程： 10. 若各電阻與 J1~J3 如下：R2=33KΩ、R4=5.1KΩ、R8=0Ω、R9=20KΩ、R12=1KΩ，J1=100KΩ、J2=開路、J3=10KΩ
ANS: 求交流電壓部份 VFB= V 、VCE= V
ANS: 求直流電壓部份 VLJ= V 、VHN= V ； 求直流電流部份 I2= mA 、I3= mA 計算過程：
泰山高中電子科 班級：子一甲 座號： 姓名： 成績： 工業電子丙級術科---儀表操作與量測測驗
PS:請計算到小數點第二位(第三位四捨五入)，中間務必有過程，例如：VBE=36*(□-□)=36(□-1.23456)=23.45V，答錯一格扣 2 分 1. 若各電阻與 J1~J3 如下：R2=33KΩ、R4=2KΩ、R8=0Ω、R9=100KΩ、R12=82KΩ，J1=10KΩ、J2=短路、J3=5.1KΩ
ANS: 求交流電壓部份 VBE= V 、VCF= V
ANS: 求直流電壓部份 VGI= V 、VKH= V ； 求直流電流部份 I3= mA 、I2= mA
ANS: 求交流電壓部份 VBE= 3.97 V 、VCF= 20.23 V
ANS: 求直流電壓部份 VGI= 25.45 V 、VKH= 6.64 V ； 求直流電流部份 I3= 0.48 mA 、I2= 0.44 mA
2. 若各電阻與 J1~J3 如下：R2=100KΩ、R4=10KΩ、R8=5.1KΩ、R9=0Ω、R12=33KΩ，J1=82KΩ、J2=1KΩ、J3=開路 ANS: 求交流電壓部份 VCB= V 、VEF= V
ANS: 求直流電壓部份 VIG= V 、VLM= V ； 求直流電流部份 I3= mA 、I2= mA
ANS: 求交流電壓部份 VCB= 32.43 V 、VEF= 7.31 V
ANS: 求直流電壓部份 VIG= -5.24 V 、VLM= 3.18 V ； 求直流電流部份 I3= 0 mA 、I2= 3.18 mA
3. 若各電阻與 J1~J3 如下：R2=51KΩ、R4=10KΩ、R8=5.1KΩ、R9=33KΩ、R12=2KΩ，J1=短路、J2=20KΩ、J3=0Ω ANS: 求交流電壓部份 VFC= V 、VEB= V
ANS: 求直流電壓部份 VLM= V 、VNI= V ； 求直流電流部份 I1= mA 、I2= mA
ANS: 求交流電壓部份 VFC= 13.76 V 、VEB= 8.54 V
ANS: 求直流電壓部份 VLM= -35.93 V 、VNI= -12.56 V ； 求直流電流部份 I1= 3.37 mA 、I2= 0.75 mA
4. 若各電阻與 J1~J3 如下：R2=51KΩ、R4=82KΩ、R8=10KΩ、R9=100KΩ、R12=0Ω，J1=短路、J2=33KΩ、J3=20KΩ ANS: 求交流電壓部份 VFC= V 、VEB= V
ANS: 求直流電壓部份 VJH= V 、VLM= V ； 求直流電流部份 I2= mA 、I1= mA
ANS: 求交流電壓部份 VFC= 3.13 V 、VEB= 24.6 V
ANS: 求直流電壓部份 VJH= 25.45 V 、VLM= -14.1 V ； 求直流電流部份 I2= 0.34 mA 、I1= 2.55 mA
5. 若各電阻與 J1~J3 如下：R2=82KΩ、R4=1KΩ、R8=33KΩ、R9=0Ω、R12=10KΩ，J1=100KΩ、J2=開路、J3=51KΩ ANS: 求交流電壓部份 VBE= V 、VCF= V
ANS: 求直流電壓部份 VHJ= V 、VNM= V ； 求直流電流部份 I1= mA 、I3= mA
ANS: 求交流電壓部份 VBE= 1.63 V 、VCF= 21.97 V
ANS: 求直流電壓部份 VHJ= -11.75 V 、VNM= -12.57 V ； 求直流電流部份 I1= 0.36 mA 、I3= 0.63 mA
6. 若各電阻與 J1~J3 如下：R2=5.1KΩ、R4=33KΩ、R8=82KΩ、R9=10KΩ、R12=20KΩ，J1=0Ω、J2=開路、J3=51KΩ ANS: 求交流電壓部份 VFB= V 、VCE= V
ANS: 求直流電壓部份 VIH= V 、VKN= V ； 求直流電流部份 I2= mA 、I3= mA
ANS: 求交流電壓部份 VFB= 6.16 V 、VCE= 9.07 V
ANS: 求直流電壓部份 VIH= 45.37 V 、VKN= 39.71 V ； 求直流電流部份 I2= 0 mA 、I3= 0.56 mA
7. 若各電阻與 J1~J3 如下：R2=5.1KΩ、R4=33KΩ、R8=0Ω、R9=1KΩ、R12=51KΩ，J1=2KΩ、J2=短路、J3=20KΩ ANS: 求交流電壓部份 VFE= V 、VCB= V
ANS: 求直流電壓部份 VIN= V 、VLM= V ； 求直流電流部份 I2= mA 、I1= mA
ANS: 求交流電壓部份 VFE= 3.82 V 、VCB= 11.4 V
ANS: 求直流電壓部份 VIN= -20.04 V 、VLM= -39.71 V ； 求直流電流部份 I2= 3.18 mA 、I1= 4.24 mA
8. 若各電阻與 J1~J3 如下：R2=1KΩ、R4=51KΩ、R8=82KΩ、R9=20KΩ、R12=0Ω，J1=開路、J2=33KΩ、J3=10KΩ ANS: 求交流電壓部份 VCF= V 、VBE= V
ANS: 求直流電壓部份 VIG= V 、VNM= V ； 求直流電流部份 I3= mA 、I2= mA
ANS: 求交流電壓部份 VCF= 2.45 V 、VBE= 2.22 V
ANS: 求直流電壓部份 VIG= 0 V 、VNM= -33.93 V ； 求直流電流部份 I3= 1.7 mA 、I2= 0.75 mA
9. 若各電阻與 J1~J3 如下：R2=10KΩ、R4=100KΩ、R8=2KΩ、R9=1KΩ、R12=33KΩ，J1=51KΩ、J2=0Ω、J3=開路 ANS: 求交流電壓部份 VEF= V 、VCB= V
ANS: 求直流電壓部份 VHM= V 、VIK= V ； 求直流電流部份 I2= mA 、I3= mA
ANS: 求交流電壓部份 VEF= 1.6 V 、VCB= 17.14 V
ANS: 求直流電壓部份 VHM= 0 V 、VIK= -4.9 V ； 求直流電流部份 I2= 3.18 mA 、I3= 0 mA
10. 若各電阻與 J1~J3 如下：R2=33KΩ、R4=5.1KΩ、R8=0Ω、R9=20KΩ、R12=1KΩ，J1=100KΩ、J2=開路、J3=10KΩ ANS: 求交流電壓部份 VFB= V 、VCE= V
ANS: 求直流電壓部份 VLJ= V 、VHN= V ； 求直流電流部份 I2= mA 、I3= mA
ANS: 求交流電壓部份 VFB= 10 V 、VCE= 26.09 V
