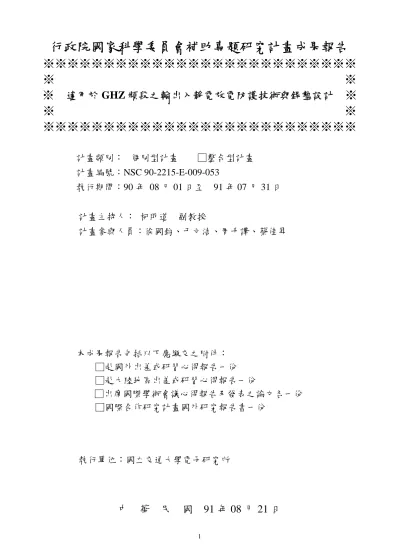

適用於GHz頻段之輸出入靜電放電防護技術與銲墊設計

1

行政院國家科學委員會補助專題研究計畫成果報告

※※※※※※※※※※※※※※※※※※※※※※※※※※

※

※

※

適用於 GHZ 頻段之輸出入靜電放電防護技術與銲墊設計

※

※

※

※※※※※※※※※※※※※※※※※※※※※※※※※※

計畫類別： 個別型計畫

□整合型計畫

計畫編號：NSC 90-2215-E-009-053

執行期間：90 年 08 月 01 日至 91 年 07 月 31 日

計畫主持人： 柯明道 副教授

計畫參與人員：徐國鈞、于文浩、周千譯、蔡佳昇

本成果報告包括以下應繳交之附件：

□赴國外出差或研習心得報告一份

□赴大陸地區出差或研習心得報告一份

□出席國際學術會議心得報告及發表之論文各一份

□國際合作研究計畫國外研究報告書一份

執行單位：國立交通大學電子研究所

中

華

民

國

91 年 08 月 21 日

2

行政院國家科學委員會專題研究計畫成果報告

計畫編號：NSC 90-2215-E-009-053

執行期限：90 年 08 月 01 日至 91 年 07 月 31 日

主持人：柯明道 副教授 國立交通大學電子研究所

計畫參與人員：徐國鈞、于文浩、周千譯、蔡佳昇

國立交通大學電子研究所

pad ）， 其 可 容 忍 的 最 大 負 載 電 容

（maximum loading capacitance）也不過 只有 200fF。此外，欲進一步地減低高 頻訊號下 ESD 保護電路的輸入電容， 還必須在 ESD 防護設計的輸入端加上

turn-on efficient power-rail ESD clamp circuit，以提高小尺寸 ESD 箝制元件的 ESD 防護能力。 CMOS 元件越來越薄的閘極氧化層和 越來越快的射頻電路而變得益加困難。本 計畫擬針對 RF IC 中的 ESD 保護電路，設 計出具有低寄生電容與高銲線固著度的銲 墊，以及具阻抗匹配與極小寄生電容的靜 電放電防護電路，以供射頻積體電路產品 之應用。 關鍵詞：靜電放電(ESD), 靜電放電防護電 路, 射頻輸出入電路, 射頻銲墊 Abstr act

Electrostatic discharge (ESD) phenomena continue to be a main reliability issue in CMOS IC’s because of technology scaling and high frequency requirements. A typical request of an RF input pad with maximum loading capacitance is only 200 fF for circuit operation at 2 GHz. To further reduce input capacitance of the ESD protection circuit for

high-frequency signal, a turn-on efficient power-rail ESD clamp circuit was added into the input ESD protection design to increase ESD robustness of the small-size ESD clamp devices.

The bond pad design with reasonable ESD protection capability and low enough input capacitance for RF circuits becomes more difficult, because the CMOS devices have much thinner gate oxide and RF circuits are operated with much higher frequency. In this project, we will study and design the RF bond pad with ESD protection, impedance matching, and low noise coupling for GHz RF applications.

Keywor ds: Electrostatic discharge (ESD),

ESD Protection Circuit, RF I/O, Bond Pad

二、緣由與目的 追 求 更 高 的 截 止 頻 率 （ cut off frequency）、操作頻率、以及功率增益 （power gain），以獲得更快速、更優良 的特性，是射頻電路電晶體製造者不斷努 力的方向。根據電晶體理論，當電晶體的 尺寸縮小時，可獲得較高的工作頻率，因 此在元件製程進入深次微米時代之後，隨 著縮微（scaled down）的快速發展，射頻 電晶體（RF MOSFET）的操作頻率也順利 地得以提昇。 但是，對縮微化之電晶體元件與高頻 特性的需求，靜電放電（ESD）現象對 CMOS IC 而 言 ， 是 影 響 其 可 靠 度 （reliability）的主要因素。由於深次微米 CMOS 技術中較薄的氧化層會造成低崩潰 電壓（breakdown voltage），所以必須設計 出有效率的 ESD 電路以避免過高的電壓

3

降於內部電路中的閘極氧化層。在 RF IC 的應用上，ESD 保護電路不只需要有高的

ESD 損 壞 臨 界 電 壓 （ failure threshold voltage）以確保其良好的性能，還必須擁

有低寄生電容和電阻，以降低 RC 延遲。 一般來說，一個操作在 2GHz 的射頻輸入 接點（input pad），其可容忍的最大負載電 容（maximum loading capacitance）也不過 只有 200fF；這 200fF 不但包括了 ESD 保 護元件，連連接點本身的電容也算進去 了 。 為 了 與 射 頻 訊 號 達 成 阻 抗 匹 配 （impedance matching），有一些 ESD 保護 電 路 的 設 計 必 須 利 用 到 分 散 的 電 感 （distributed inductance）與 ESD 箝制元件 （clamp devices）。此外，欲進一步地減低 高頻訊號 ESD 保護電路的輸入電容，還必 須在 ESD 防護設計的輸入端加上 turn-on

efficient power-rail ESD clamp circuit，以提

高小尺寸 ESD 箝制元件的 ESD 防護能力。 總結地說，RFIC 中的 ESD 保護電路 必須具備：低寄生電容、固定的輸入電容 （constant input capacitance）以及不受基 板 共 擾 雜 訊 干 擾 （ substrate coupling

noise）、和優良的 ESD 防護能力（ESD robustness），而這些要求也增加了電路設 計的困難度。另外，由其他電路所引起的 基板雜訊會藉由 ESD 保護電路而對射頻 輸入產生共擾現象（coupling effect）使射 頻電路的性能變差。射頻電路的連接點 （bond pad）設計也因為必須擁有與 ESD 保護電路的相容能力，以及夠低的輸入電 容，所以隨著 CMOS 元件越來越薄的閘極 氧化層和越來越快的射頻電路，RF IC 中 的 ESD 保護電路設計變得益加困難。 三、研究成果 本計畫的研究成果已經整理且發表了 二篇 IEEE Conference 論文[1]，[2]以及三 篇國際期刊論文[3]-[5]。 在第一部份成果中[1]，[3]，我們成功 地設計了一組可供 CMOS射頻電路所使用 的 ESD 保護電路，此保護電路主要是由堆 疊的複晶二極體(polysilicon diode)作為輸 入/輸出的 ESD 保護電路(圖 1)以達到減少 寄生電容及基板共擾雜訊干擾的影響。由 於複晶二極體是形成於場氧化層之上，因 此可以減少基板雜訊透過 ESD 保護電路 對 RF 電路造成的干擾。另外，由於電容 值越串聯越小，所以採用堆疊式的架構， 可以降低輸入端所看到的寄生電容值。若 輸入端到 VDD/VSS 間之接一個複晶二極 體，則由 ESD 防護電路所產生的寄生電容 值為 2C，其中 C 是一個複晶二極體的寄 生電容; 若輸入端到 VDD/VSS 間之接 n 個 複晶二極體，則由 ESD 保護電路所產生的 寄生電容值便降為 2C/n。另外搭配電源線 間的 ESD 箝制電路(power-rail ESD clamp

circuit，圖 2)使用，便可以提高整體的靜 電耐受度(ESD robustness)。而電源線間的 箝制電路，也可使用堆疊的複晶二極體作 為觸發電路，使得大面積的 GGNMOS 可 以均勻導通，提升 ESD 保護電路的耐受 度。 再者，此複晶二極體的製程步驟和一 般 CMOS 的製程步驟是完成匹配的，不需 要增加額外的光罩或者修改製程參數就可 以製造完成，因此不用增加任何成本就可 以解決射頻電路對靜電放電防護電路的要 求，也可以通過靜電測試的規格。 在第二部份成果中[2]，[4]，[5]，隨 著半導體製程技術的快速發展，電晶體元 件尺寸被縮小以提昇積體電路的集積度與 運算速度，其操作電壓也隨之降低以維持 元件的可靠性，可是外界傳輸的電路訊號 之電壓準位大都依然維持在 5V，這 5V 的 電路訊號不能直接傳入深次微米的積體電 路內部，因此在積體電路的輸出入端必需 要有混合電壓輸出入界面電路來隔離輸入 訊號的高電壓準位，但又必需把輸入訊號 的電路訊號送入該積體電路內部。因此我 們針對 5V/3.3V 混合式電壓輸出入界面電 路(mixed-voltage I/O buffer)的需求，提出 了 一 組 使 用 stacked-NMOS triggered

silicon controlled rectifier (SNTSCR)元件的

新穎性 ESD 保護電路。SNTSCR 元件(圖 3)也是最早被我們所提出的元件結構。將 堆疊的 NMOS 嵌入 SCR 元件中，因此

4 路中僅需使用薄的閘極氧化層(thin gate oxide)就能避免氧化層可靠度(gate oxide reliability)的問題，而且可以減少生產成 本。 為了讓 SNTSCR 元件可以更快的導通 將靜電的能量排掉，在本篇論文中也提出 了 新 的 閘 極 耦合(gate-coupled)觸發電路 (圖 4)，分別對堆疊 NMOS 的閘極作偏壓， 在內部電路操作時，讓靠近 I/O 端的閘極 (Vg1)偏壓在 VDD (3.3V)，另一個閘極(Vg2) 偏壓在 VSS，如此一來，當 I/O 端的訊號 為 5V 時，此保護電路也不會有氧化層可 靠度的問題，而且 SNTSCR 元件是處於關 閉狀態，不會影響內部電路的運作。在靜 電放電的情況下，透過此閘極耦合觸發電 路 對 堆 疊 NMOS 的 閘 極 提 供 大 於 其 threshold voltage 的偏壓，降低 SNTSCR 元 件的第一次崩潰電壓 (Vt1)，使其更快導 通以提供內部電路更有效的保護。 四、參考文獻

[1] M.-D. Ker, T.-Y. Chen, and C.-Y. Chang, “ESD protection design for CMOS RF integrated circuits,” in Proc. of EOS/ESD Symp., 2001, pp. 346-354.

[2] M.-D. Ker, C.-H. Chuamg, and H.-C. Jiang, “ESD protection design for mixed-voltage I/O buffer by using stacked-NMOS triggered SCR device,” in Proc. of EOS/ESD Symp., 2001, pp. 32-43.

[3] M.-D. Ker and C.-Y Chang, “ESD protection design for CMOS RF integrated circuits using polysilicon diodes,” Journal of Microelectronics Reliability, vol. 42, pp. 863-872, 2002.

[4] M.-D. Ker and C.-H. Chuang, “Stacked-NMOS triggered silicon-controlled rectifier for ESD protection in high/low-voltage-tolerant I/O interface,” IEEE Electron Device Letters, vol. 23, no. 6, pp. 363-365, June 2002.

[5] M.-D. Ker and C.-H. Chuang, “ESD protection design for mixed-voltage CMOS I/O buffers,” IEEE Journal of Solid-State Circuits, vol. 37, no. 8, pp.1046-1055, Aug. 2002. 圖 1. 使用堆疊的複晶二極體作為RF ICs輸入 端的ESD保護元件 [1], [3]. 圖 2. 使用堆疊的複晶二極體作為觸發電路的 電源線間的ESD防護電路 [1], [3]. 圖 3. SNTSCR元件的等效電路圖 [2], [4]. 圖 4. 適用於混合式電壓輸出入界面電路的 ESD防護電路 [2], [5].
