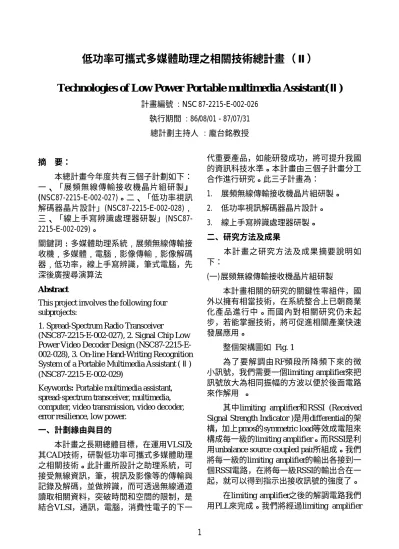

低功率可攜式多媒體助理之相關技術總計畫（Ⅱ）
Technologies of Low Power Por table multimedia Assistant(Ⅱ)
計畫編號 : NSC 87-2215-E-002-026 執行期間 : 86/08/01 - 87/07/31 總計劃主持人 : 龐台銘教授 摘 要： 本總計畫今年度共有三個子計劃如下： 一、「展頻無線傳輸接收機晶片組研製」 (NSC87-2215-E-002-027)。二、「低功率視訊 解碼器晶片設計」(NSC87-2215-E-002-028)﹐ 三、「線上手寫辨識處理器研製」(NSC87-2215-E-002-029)。 關鍵詞﹕多媒體助理系統﹐展頻無線傳輸接 收機﹐多媒體﹐電腦﹐影像傳輸﹐影像解碼 器﹐低功率，線上手寫辨識，筆式電腦，先 深後廣搜尋演算法 Abstr act
This project involves the following four subprojects:
1. Spread-Spectrum Radio Transceiver
(NSC87-2215-E-002-027), 2. Signal Chip Low Power Video Decoder Design (NSC87-2215-E-002-028), 3. On-line Hand-Writing Recognition System of a Portable Multimedia Assistant (Ⅱ) (NSC87-2215-E-002-029)
Keywords: Portable multimedia assistant, spread-spectrum transceiver, multimedia, computer, video transmission, video decoder, error resilience, low power.
一、計劃緣由與目的 本計畫之長期總體目標，在運用VLSI及 其CAD技術，研製低功率可攜式多媒體助理 之相關技術。此計畫所設計之助理系統，可 接受無線資訊，筆，視訊及影像等的傳輸與 記錄及解碼，並做辨識，而可透過無線通道 讀取相關資料，突破時間和空間的限制，是 結合VLSI，通訊，電腦，消費性電子的下一 代重要產品，如能研發成功，將可提升我國 的資訊科技水準。本計畫由三個子計畫分工 合作進行研究。此三子計畫為： 1. 展頻無線傳輸接收機晶片組研製。 2. 低功率視訊解碼器晶片設計。 3. 線上手寫辨識處理器研製。 二、研究方法及成果 本計畫之研究方法及成果摘要說明如 下： (一)展頻無線傳輸接收機晶片組研製 本計畫相關的研究的關鍵性零組件，國 外以擁有相當技術，在系統整合上已朝商業 化產品進行中。而國內對相關研究仍未起 步，若能掌握技術，將可促進相關產業快速 發展應用。 整個架構圖如 Fig. 1 為了要解調由RF頻段所降頻下來的微 小訊號，我們需要一個limiting amplifier來把 訊號放大為相同振幅的方波以便於後面電路 來作解用 。
其中limiting amplifier和RSSI (Received Signal Strength Indicator )是用differential的架 構，加上pmos的symmetric load等效成電阻來 構成每一級的limiting amplifier。而RSSI是利 用unbalance source coupled pair所組成。我們 將每一級的limiting amplifier的輸出各接到一 個RSSI電路，在將每一級RSSI的輸出合在一 起，就可以得到指示出接收訊號的強度了。
在limiting amplifier之後的解調電路我們 用PLL來完成。我們將經過limiting amplifier
2 所放大出來的方潻接到PLL中，當PLL達到鎖 定的狀態的，VCO的輸訊號就會是我們所要 的FSK解調結果。其中VCO我們採用RING OSC的架構，利用四個limiting amplifier所串 接而成的電路。 FSK INPUT Limiting Amplifier RSSI PFD LOOP FILTER charge pump VCO UP DOWN demodulator Output
FIG. 1 (System block diagram) 實驗結果如下： Fig. 2 是我們輸入一個 64Kbps 的 FSK 訊諕， 經過 IF demodulator 所解調出來的結果。 FIG. 2 ( 解調結果 ) (二)低功率視訊解碼器晶片設計 為了減輕動態影像所需之龐大資料量對 傳輸及儲存造成的負擔，資料壓縮已成為不 可或缺的技術。一般的視訊信號具有每秒鐘 數張畫面的品質，由於人類眼球中的視覺神 經有視覺暫留的特性，人類不會察覺其不連 續。如此高的取樣頻率使得相鄰兩張畫面的 關連性相當高，於是降低畫面相間的關連性 便可達到低位元率的壓縮效果。所以針對資 料 做 即 時 解 壓 縮 的 影 像 解 碼 器 （ video decoder）已成多媒體助理中必備的部分。 另一方面，為了滿足多媒體助理之可攜 式特性，能源的消耗勢必要愈少愈好，故低 功率的考量將是此解碼器的必備條件；此 外，影像資料在無線通道中傳輸，由於此通 道的非理想特性及不可預期的特性，將使資 料遭受嚴苛的雜訊甘干擾而導致通訊品質降 低。是故，高壓縮效率（high compression efficiency），低功率（low power）將是本計 畫要考慮的大要件。 Digital Video Source LCD Display DAC Wireless Receiver Video Decoder Chip
FIG. 3 ( Video Decoder之應用)
以 MPEG2 演算法為基礎，先將 VLD、 IQ、IDCT、MC、local buffer 等模組(module) 作運算量分析，及在低功率演算法上的可行 性，儘量減低其運算量，如 Table. 1 所示。 Computation Requirement per pixel encoder decoder 4 multiply 8 additions 6 mem. access 64 multiply 64 additions 64 mem. access 4 multiply 8 additions 6 mem. access 64 multiply 64 additions 64 mem. access Method Transform (DCT) (brute force 2D) Transform (DCT) (Row-Col fast algo.)
Table 1 DCT 運算量之比較 基於低功率的考量，我們將針對硬體架 構中執行運算的資料徑（datapath）部分，以 pipeline 及 parallel 的方式去做安排，使資料 的存取安排上達到最佳化，如 Table. 2 所示。 同時要以符合經濟效益的記憶體及匯流排達 到 實 用 的 及 時 處 理 目 標 ， 以 減 少 on-chip buffer, bus load 以及 memory access I/O load。
3 在匯流排的架構及 arbitration 也要審慎考 慮。 Parallel-pipeline Parallel datapath Pipelined datapath Simple datapath (no pipelining or parallelism Architecture type 0.18 0.34 0.37 1 Power 3.7 3.4 1.3 1 Area Table 2 架構與功率消耗的關係 目前本研究單位已有豐富之 MPEG-2 decoder 架構設計之經驗，並已完成部分晶 片。同時利用架構 paralleling & pipelining 之 觀念及設計法則，設計出符合 low power 需 求之 MPEG-2 decoder。在可變長度 解碼器 的 部 分 ， 我 們 使 用 有 限 狀 態 代 替 傳 統 的 RISC 架構這樣可 減少額外的 成本 ，並增 加電路的速 度。 在 Inverse Scan 的 架 構 我 們 提 出 了 乒 乓 模 式 的 記 憶 體 架 構 ， 這 樣 可 讓 一 個 時 序 解 出 一 個 係 數 。 我 們 用 組 合 邏輯 來 設計 Inverse Quantization 模 組 ， 在 一 個 時 序 內 完 成 所 有 的 運 算 。 我 們 利 用 一 維 的 IDCT 再 加 上 一 個 倒 置 記 憶 體 ， 就 能 組 出 相 當 於 二 維 IDCT 如 Fig.4。 這 樣 可 減 少 晶 片 的 面 積 ， 減 少 所 需要的成本 。 MUX
MUX MUXMUX
LIFO LIFO
MUX
MUX MUXMUX
x a x a x cx c x fx f x bx b x dx d x ex e x gx g Transpose memory Transpose memory acc4
acc4 acc5acc5 acc6acc6 acc7acc7 acc0
acc0 acc1acc1 acc2acc2 acc3acc3 mux
mux muxmux muxmux muxmux mux
mux muxmux muxmux muxmux
mux
mux muxmux
mux
mux muxmux
LIFO LIFO OUTPUT INPUT FIG. 4 IDCT 之架構圖 (三)線上手寫辨識處理器研製 1.說明 我們使用的演算法為搜尋樹中的“先深 後廣”搜尋法。在搜尋的過程中對搜尋樹中 的每一個節點，要去比對目前節點所代表的 手寫字筆劃和對應到的資料庫筆劃是否相 似，且目前節點和上兩個節點所代表的筆劃 的關係也要與資料庫中所對應到的關係做比 對，以決定在搜尋樹中的搜尋方向。當對一 個資料庫中的字比對完成後，再依所得到的 比對分數做排序，選出最相似的字。 2.架構簡介 因為在搜尋的過程中會有往樹根(root) 走的情形，所以要將之前比對過的每一個節 點的結果記錄下來。因此將會用到許多暫存 器，但是為了兼顧省電的考量，我們在兩個 層次上做了特殊的設計： (1)架構層次：盡量少用耗電量大的位移暫 存器(shift register)，而依實際的需求以先 進後出(first in last out)暫存器代替。 (2)電路層次：因為使用到很多暫存器，為 了減少不必要的寫入動作，我們使用時 脈遮斷(clock gating)的技術，以達到省電 的要求。 整個架構的方塊圖如 Fig . 5 FIG. 5 三、結論與討論 (一)展頻無線傳輸接收機晶片組研製 目前整個計畫的各個部分大都已經完成 了，接下來要作的就是整合的工作。 手寫字 儲存單 元 模版字 儲存單元 已比對筆 劃儲存單 元 所有節點 比對結果 儲存單元 排序單元 最長搜尋 時間儲存 單元 欲比對 筆劃選 擇單元 控制單 元 缺少筆劃 計算單元 比對單 元 計算總分 數單元
4
(二)低功率視訊解碼器晶片設計
本計劃由 Algorithm 著手，嘗試設計出符 合標準又能兼顧低功率的 video coding 方 式，由 data path 分析著手，以 paralleling 及 pipelining 之做法，開發新的架構。經過低功 率 的 考 量 ， 所 設 計 出 的 架 構 ， 除 了 利 用 Synopsys 與 Cadence 等軟體模擬外，亦將透 過 FPGA Emulator 進行測試與驗證如以確保 晶片能有較低的失敗率。 在低功率方面，本計畫將先設計一低功 率之 IDCT 架構。IDCT 已為各視訊編碼系統 所接受的一種轉換，並已定為各個標準的一 部份。因此針對如此重要的視訊編碼轉換設 計一低功率晶片。首先是利用低運算複雜度 的直接方法(direct method)，設計一平行架 構，以作為低電壓的速度補償。再針對架構 中主要的運算單元：ROM 及加法器，做低功 率的電路設計。ROM 方面，以位址轉換偵測 原理與先前補償之動態電路達到節省消耗功 率的目標。加法器方面，除了以低電壓操作， 並以選擇進位及平方根架構作為其速率補 償，以符合快速低功率加法器的需求。整體 IDCT 得到的結果顯示，除達成低功率的目的 外，並能符合高畫質電視的速度需求。其他 電路如 VLD, IQ 等亦可以類似的考慮以達到 低功率的需求。 (三)線上手寫辨識處理器研製 這個年度我們承接上個年度在軟體上發 展的成果，以硬體實現了一個低功率的線上 中文手寫辨識晶片，並達成以下幾點目標： (1)節省記憶體 要將線上中文手寫辨識給硬體化，我們 必須注意到硬體和軟體有著基本上的不同。 首先我們必須儘量節省記憶體的使用，我們 把資料庫的儲存儘量用到最少，只儲存筆劃 和筆劃間的關係，而把筆劃順序這個重要的 資訊藏在之中，而且用這種資料結構，可以 輕易的把一個字給分成數個字根的形態來儲 存。 (2)簡化辨識單元 因為硬體的動作比較規則，所以在辨識 時，我們必須儘量讓程式規則，這樣在硬體 化時才不會太過於複雜。 (3)加速辨識速度 在處理待辨字時，我們讓前處理的部分 只作一次，亦即這次處理之後，即可以用在 所有字的辨識上，不必因為特定字的辨識而 作特別的處理，可以減輕軟體的負擔，並且 儘量讓大量的運算在硬體方面處理。 (4)資料庫的建立容易 在建立資庫時，只需有一套輸入字，利 用一樣的方法，抽出我們所要的特徵，再加 以儲存即可，另外，對於由字根所組成的字， 我們也可以很輕易的由字根來產生來這個字 的真正內容。 四、論文與技術報告 1. 子計劃「展頻無線傳輸接收機晶片組研製」 精簡報告。 2. 子計劃「低功率視訊解碼器晶片設計」精 簡報告。 3. 子計劃「線上手寫辨識處理器研製」精簡 報告。
