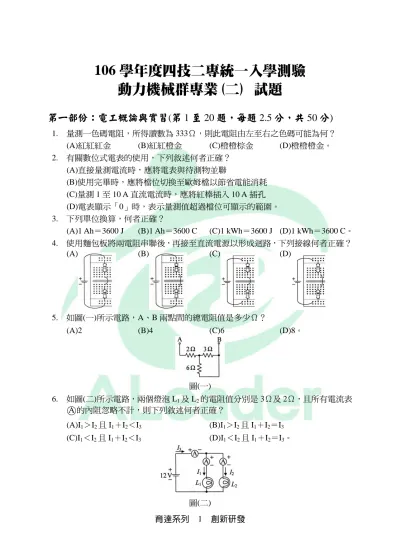

106 學年度四技二專統一入學測驗
動力機械群專業(二) 試題
第一部份：電工概論與實習(第 1 至 20 題，每題 2.5 分，共 50 分)
1. 量測一色碼電阻，所得讀數為 333Ω，則此電阻由左至右之色碼可能為何？ (A)紅紅紅金 (B)紅紅橙金 (C)橙橙棕金 (D)橙橙橙金。 2. 有關數位式電表的使用，下列敘述何者正確？ (A)直接量測電流時，應將電表與待測物並聯 (B)使用完畢時，應將檔位切換至歐姆檔以節省電能消耗 (C)量測 1 至 10 A 直流電流時，應將紅棒插入 10 A 插孔 (D)電表顯示「0」時，表示量測值超過檔位可顯示的範圍。 3. 下列單位換算，何者正確？(A)1 Ah＝3600 J (B)1 Ah＝3600 C (C)1 kWh＝3600 J (D)1 kWh＝3600 C。 4. 使用麵包板將兩電阻串聯後，再接至直流電源以形成迴路，下列接線何者正確？ (A) (B) (C) (D) 5. 如圖(一)所示電路，A、B 兩點間的總電阻值是多少Ω？ (A)2 (B)4 (C)6 (D)8。 圖(一) 6. 如圖(二)所示電路，兩個燈泡 L1及 L2的電阻值分別是 3Ω及 2Ω，且所有電流表
○
A 的內阻忽略不計，則下列敘述何者正確？(A)I1＞I2且 I1＋I2＜I3 (B)I1＞I2且 I1＋I2＝I3
7. 如圖(三)所示電路，使用電壓表
○
V 量得 R2及 R3的電壓分別為 V2及 V3；當 R1 ＝R2＝R3＝200Ω，且將可變電阻 VR 調至 300Ω，則下列敘述何者正確？ (A)V2＞V3且 V2＋V3＜24V (B)V2＞V3且 V2＋V3＝24V (C)V2＜V3且 V2＋V3＜24V (D)V2＜V3且 V2＋V3＝24V。 圖(三) 圖(四) 8. 某燈泡之規格為 100 V / 20 W，若接於 50 V 電源，則此燈泡之電流及消耗功率分 別為何？(A)0.1 A、5 W (B)0.1 A、10 W (C)0.2 A、5 W (D)0.2 A、10 W。 9. 如圖(四)所示，將線圈接直流電源，並置於 N 及 S 磁極間。若向上及向右的方向 依圖中箭頭所示，則線圈的 ab 段因電磁效應產生之力的方向應為何？ (A)向右 (B)向左 (C)向上 (D)向下。 10. 圖(五)為汽車喇叭電路，學生甲、乙、丙及丁分別對此電路進行檢測。甲生將 S 點接至電瓶正極，乙生將 S 點接至電瓶負極，丙生將 H 點接至電瓶正極，丁生 將 H 點接至電瓶負極。若此電路作用正常，則哪些學生的喇叭會響？ (A)甲生及丙生 (B)甲生及丁生 (C)乙生及丙生 (D)乙生及丁生。 圖(五) 圖(六) 11. 圖(六)為具有電刷及換向片之發電機，其中電刷固定，換向片隨線圈旋轉。若線 圈以等速逆時針旋轉，則輸出電壓 v 的波形最有可能為下列何者？ (A) (B) (C) (D)
試題浮水印.jpg12. 下列哪一種電動機，將電動機接電源正極與負極的線對調，即可 改變旋轉方向？ (A)複激式直流電動機 (B)並激式直流電動機 (C)串激式直流電動機 (D)永磁式直流電動機。 13. 純電容電路接至一交流電壓源，當電源頻率增加時，下列敘述何者正確？ (A)電流大小增加，且電流與電壓的相位差不變 (B)電流大小增加，且電流與電壓的相位差增加 (C)電流大小減少，且電流與電壓的相位差不變 (D)電流大小減少，且電流與電壓的相位差增加。 14. 電阻、電感及電容串聯電路接至 100∠0°V 之交流電壓源，若電阻為 10Ω，電感 抗為 20Ω，電容抗為 10Ω，則電流大小及相角分別為何？
(A)10 A、45 度 (B)10 A、－45 度 (C)7.07 A、45 度 (D)7.07 A、－45 度。 15. 電阻、電感及電容並聯電路接至相角 0 度之交流電壓源，若電感抗大於電容抗，
則下列敘述何者正確？
(A)電路呈電感性 (B)電源電流的相角為正值 (C)電感電流的相角為 45 度 (D)電感電流的相角為 90 度。
16. 一交流電路之電壓 v(t)＝100 sin(377 t)V，電流 i(t)＝10 sin(377 t－30°)A，下列敘 述何者正確？ (A)有效功率為 1000 W (B)虛功率為 866 VAR (C)視在功率為 1000 VA (D)功率因數為 0.866 落後。 17. 如圖(七)所示，變壓器一次側接至 110 V 交流電源，二次側的 3 V 及 9 V 接點接 數位式電表。下列電表操作之結果，何者正確？ (A)檔位選擇旋鈕轉至 DCV 20，讀數為 6 V (B)檔位選擇旋鈕轉至 DCV 20，讀數為 12 V (C)檔位選擇旋鈕轉至 ACV 200，讀數為 6 V (D)檔位選擇旋鈕轉至 ACV 200，讀數為 12 V。 圖(七) 圖(八)
18. 如圖(八)所示，220 V / 110 V 之變壓器一次側接至 2V 直流電源，二次側的感應 電壓為 V2，下列敘述何者正確？ (A)鐵芯上產生的磁通方向為順時針，且 V2＝0 V (B)鐵芯上產生的磁通方向為順時針，且 V2＝1 V (C)鐵芯上產生的磁通方向為逆時針，且 V2＝0 V (D)鐵芯上產生的磁通方向為逆時針，且 V2＝1 V。 19. 三相交流發電機的轉速增加時，下列敘述何者正確？ (A)線電壓的頻率增加，且線電壓間的相位差減少 (B)線電壓的頻率增加，且線電壓間的相位差不變 (C)線電壓的頻率減少，且線電壓間的相位差減少 (D)線電壓的頻率減少，且線電壓間的相位差不變。 20. 圖(九)之電路藉由 3 個開關來改變三相電動機的接線方式，圖中 u、v、w 及 U、 V、W 為電動機三組線圈的端點，下列敘述何者正確？ (A)3 個開關同時切至 b，則電動機為 Y 接 (B)3 個開關同時切至 b，則電動機為Δ接 (C)接 V 端的開關切至 b，其餘開關切至 a，則電動機為 Y 接 (D)接 V 端的開關切至 b，其餘開關切至 a，則電動機為Δ接。 圖(九)
第二部份：電子概論與實習(第 21 至 40 題，每題 2.5 分，共 50 分)
21. 電子元件銲接過程中，使用助銲劑之主要目的為何？ (A)去除銲接表面之氧化物 (B)幫助溫度升高 (C)降低熔點 (D)加速銲點凝固。 22. 使用示波器檢測我國家用插座之電壓波形時，若此電壓波形有效值為 117 V，則 此電壓最大值約為何？ (A)120 V (B)165 V (C)220 V (D)330 V。 23. 如圖(十)所示波形，tp＝1ms，T＝5ms，則該波形之工作週期、切換頻率分別為 何？ (A)1 %、10 Hz (B)5 %、50 Hz (C)10 %、100 Hz (D)20 %、200Hz。圖(十) 24. 示波器之校準信號輸出端，在未失真情況下之電壓波形為何？ (A)方波 (B)三角波 (C)正弦波 (D)鋸齒波。 25. 一變壓器之一二次側匝數比為 N1：N2＝5：1，若此變壓器的一次側電壓 V1為 100 V，則二次側電壓 V2應為何？ (A)5 V (B)15 V (C)20 V (D)25 V。 26. 如圖(十一)所示電路，當稽納二極體(Zener diode)的崩潰電壓為 10 V，則負載電 壓 VL與電流 IL分別為何？ (A)3 V、3 mA (B)6 V、6 mA (C)10 V、10 mA (D)12 V、12 mA。 圖(十一) 27. 一半波整流電容濾波電路之輸入端接交流電源，輸出端接負載電阻，在下列何種 情況下之濾波效果最差？ (A)濾波電容值變大 (B)改用全波整流 (C)負載電阻值變大 (D)電源電壓變小。 28. 如圖(十二)所示，使用指針型三用電表 R×10 檔作為判別電晶體的接腳情形，則 下列敘述何者正確？ (A)電晶體為 PNP 型且 1 腳為基極 (B)電晶體為 PNP 型且 1 腳為射極 (C)電晶體為 NPN 型且 1 腳為射極 (D)電晶體為 NPN 型且 1 腳為基極。 圖(十二) 29. BJT 電晶體一旦進入飽和區之後，基極電流若再增加，則下列敘述何者正確？ (A)集極電流會顯著地增加 (B)射極電流會減小 (C)集極電流幾乎不受影響 (D)電晶體會關閉。
30. 如圖(十三)所示之電路，若量得 VC＝15 V，VB及 VE均為 1 V 時，下列敘述何者 正確？ (A)CE 呈開路狀態，且 BE 為開路故障 (B)CE 呈開路狀態，且 BE 為短路故障 (C)CE 呈開路狀態，且 BE 為正常 (D)CE 呈短路狀態，且 BE 為短路故障。 圖(十三) 31. 某一放大器之輸入功率為 10 mW，若其功率增益為 30 dB，則其輸出功率為多少 W？ (A)10 (B)20 (C)30 (D)40。 32. 如圖(十四)所示之小信號放大電路，電晶體之β＝100，其中 VCC＝10 V，RC＝500 Ω，VBE＝0.7 V，欲使輸出信號之失真度為最小，則此電路之直流工作點最適當 的位置為下列何者？
(A)IC＝6.7 mA，VCE＝3.7 V (B)IC＝5 mA，VCE＝5 V
(C)IC＝5 mA，VCE＝6.7 V (D)IC＝10 mA，VCE＝5。
圖(十四) 33. 如圖(十五)所示為編號μA741 運算放大器之外觀接腳位置頂視圖，則輸出端位置 為哪一隻接腳？ (A)第 4 隻接腳 (B)第 5 隻接腳 (C)第 6 隻接腳 (D)第 7 隻接腳。 圖(十五) 圖(十六)
34. 如圖(十六)所示之理想運算放大器電路，vin＝0.3 sin(100 t)V，若欲使 vo＝－6 sin(100 t)V，則 Rf之值應為何？ (A)20 kΩ (B)100 kΩ (C)150 kΩ (D)200 kΩ。 35. 如圖(十七)所示之理想運算放大器電路，當輸入信號 Vin為圖中所示之弦波信號 時，若欲使 LED 亮與滅的時間相等，則 Vref電壓應調整至多少 V？ (A)5 (B)3 (C)2 (D)1。 圖(十七) 36. 如圖(十八)所示之理想運算放大器電路，Vi＝5 V，若欲使輸出電壓 Vo＝10 V， 則可變電阻 R1之值應調整為多少？ (A)1 kΩ (B)2 kΩ (C)3 kΩ (D)4 kΩ。 圖(十八) 37. 下列何者可表示矽控整流器(SCR)之等效電路？ (A) (B) (C) (D) 38. 矽控整流器(SCR)一旦導通，下列何者可使其關閉(OFF)？ (A)使閘極斷路 (B)使閘極電壓低於陰極電壓 (C)使陽極電壓低於陰極電壓 (D)使閘極電壓低於陽極電壓。 39. 如圖(十九)所示之輸出 Y＝0，則輸入 A、B 值分別為何？
圖(十九) 40. 如圖(二十)所示之邏輯閘，輸出 Y 應為何？
(A)1 (B)0 (C)A (D)A。
106 學年度四技二專統一入學測驗
動力機械群專業(二)試題詳解
1.(C) 2.(C) 3.(B) 4.(C) 5.(B) 6.(D) 7.(A) 8.(A) 9.(D) 10.(C) 11.(A) 12.(D) 13.(A) 14.(D) 15.(B) 16.(D) 17.(C) 18.(A) 19.(B) 20.(B) 21.(A) 22.(B) 23.(D) 24.(A) 25.(C) 26.(B) 27.(D) 28.(A) 29.(C) 30.(B) 31.(A) 32.(D) 33.(C) 34.(D) 35.(B) 36.(B) 37.(A) 38.(C) 39.(D) 40.(C) 1. 333Ω約 330Ω＝33×101＝橙橙棕 2. (A)直接量測電流時，應將電表與待測物串聯；(B)使用完畢時，應將檔位切換至 OFF 檔以節省電能消耗；(D)電表顯示「0」時，表示短路。 3. (A)1 Ah＝3600 C；(C)1 kWh＝3600 kJ。 5. R＝(3//6)＋2＝4Ω
6. I1＝12/3＝4A，I2＝12/2＝6A，I3＝4＋6＝10A，所以 I1＜I2且 I1＋I2＝I3。
7. 當 R1＝R2＝R3＝200Ω，V1＝V2＝12V，當 VR調至 300Ω，V3＝24×0.4＝9.6V， 所以 V2＞V3且 V2＋V3＜24V 8. 燈泡 100V/20W，其燈絲電阻 R＝V2/P＝1002/20＝500Ω，若接於 50V 電源，則 I ＝50/500＝0.1A，P＝0.1×50＝5W 9. 依弗萊明左手定則，應向下。 10. 將 S 點接至電瓶負極，繼電器及喇叭均作用；將 H 點接至電瓶正極，僅喇叭均 作用。 13. 當電源頻率增加時，電容抗變小，電流增加，且電流仍超前電壓 90°。 14. 交流串聯電路之電感抗大於電容抗，為電感性電路，電流相位落後電壓，總阻抗 為 14.14Ω，電流為 7.07A，相位落後 45°。 15. 交流並聯電路之電感抗大於電容抗，為電容性電路，電流相位超前電壓，相角為 正值。 16. S＝100×10/2＝500VA，P＝Scos30°＝500×0.866＝432W， Q＝Ssin30°＝500×0.5＝250VAR，PF＝cos30°＝0.866 17. 電壓表的電位差 ACV＝9－3＝6V 18. 直流電源的磁通量穩定沒有變化，V2＝0V，依安培右手定則，磁通方向為順時 針。 19. 三相交流發電機的轉速增加時，線電壓升高，頻率增加，但相位差不變。
23. D%＝1/5＝0.2＝20%，f＝1/5m＝200Hz 25. V2＝100/5＝20V 26. 稽納逆向未崩潰，VL＝6V，IL＝6/1k＝6mA 27. 電源電壓大小與漣波因數無關。 28. 1 腳為共接腳及紅棒，所以 1 腳為基極，電晶體為 PNP 型。 30. 因 VB及 VE均為 1V，可知 B－E 為短路故障，而 C－E 呈開路狀態。 31. 因功率增益為 30dB，可知 Ap＝1000＝Po/Pi＝Po/10m， 其輸出功率 Po＝10000mW＝10W 32. 要讓輸出信號之失真度最小，其 Q 點應在負載線中點，Q(Vcc/2，Ic(sat)/2)， VCE＝10/2＝5V，Ic＝(10/0.5k)/2＝10mA 34. Av＝Vo/Vi＝－6/0.3＝－20＝－(Rf/10k)，Rf＝200kΩ
35. Vref電壓達 Vi的基準線電壓(Vref＝3V)時，即可使 LED 亮與滅的時間相等。
36. Vo＝Vi×Av＝5×Av＝10，Av＝2，非反相放大之 Av＝1＋(Rf/R1)＝1＋(2k/R1)，
R1＝2kΩ
38. SCR 的閘極僅能控制導通，無法控制關閉(截止)。
39. 由 4 個 NOR 閘組成 NAND 閘，其輸入均為 1，輸出才為 0。 40. NXOR 閘在兩輸入相同時為 1，所以 Y＝A。
