虛擬發表空間：虛擬環境中數位媒材與設計溝通探討

઼ϲϹ఼̂ጯޙ᎝ࡁտٙ

Ⴧ

̀ ኢ ͛

෍ᑢ൴ܑ۩มĈ෍ᑢᒖဩ̚ᇴҜಫՄᄃనࢍ໛఼ଣ੅

Virtual Presentation Space : An Approach to Digital Media for

Design Communication in Virtual Environment

ࡁ

տ ϠĈ߉͛ᖃ

෍ᑢ൴ܑ۩มĈ෍ᑢᒖဩ̚ᇴҜಫՄᄃనࢍ໛఼ଣ੅

Virtual Presentation Space : An Approach to Digital Media for

Design Communication in Virtual Environment

ࡁ

տ ϠĈ߉͛ᖃ StudentĈWen-Li Shih

޽ጱି଱Ĉᆒֈڌ

AdvisorĈYu-Tung Liu

國 立 交 通 大 學 建 築 研 究 所 碩 士 論 文 A Thesis

Submitted to Graduate Institute of Architecture College of Humanities and Socilal Sciences

National Chiao Tung University in Partial Fulfillment of the Requirements

for the Degree of Master

in Architecture

July 2005

͛̚ၡࢋ

近來越來越多設計者習於利用電腦等數位媒材作為他們主要的設計媒材，設計者透過數位 媒材的使用，能夠呈現出傳統媒材無法做到的效果，例如：即時的光影、沉浸式的空間體驗以 及動態的內容展示等。然而，數位媒材的使用也限制了其他使用者與媒材互動的能力。在傳統 的設計溝通過程中，所有的參與者都能夠直接地與設計者所使用的媒材互動，他們可以拿起模 型觀看，或是在版面上註記。受到了電腦輸入介面的限制，在現在多數的設計發表場合中，只 有發表者或是電腦的操作者能夠直接地操作數位媒材，而造成溝通上的問題。本研究的主要目 的在於探討設計發表的過程中所使用的數位媒材以及與其互動的形式，並開發實作一套軟體系 統 － 一個讓所有使用者都能夠與直接地與虛擬空間中的數位媒材互動同時也能夠彼此相互溝 通的虛擬環境。 關鍵字：數位媒材、CAVE、多人互動、設計發表

Abstract

More and more designers nowadays are familiar with employing digital media like computers as their major design media. With digital media, design could be represented in many ways that exceeds traditional media’s capability, like realtime lighting/shadow, immersive spatial navigation and dynamic content. However, adoption of digital media blocks other paticipators from directly interacting with media. In traditional design

presentation process, each participator could interacts with the design media directly, look on the model with hand-rotating it and mark on the pin-ups. Due to the input interface of computer, only the presenter or the operater of the computer is capable of manipulating the digital media directly in most design presentation occasions at present and the limitation of interaction forms some problems in communication. This reseach focused on digital media used in design presentation process and schemes of interacting with them, and implemented a software system – a virtual environment that all users could interact with various digital media directly and communicate with each other concurrently in it.

ᄫᔁ

感謝Aleppo 老師在論文寫作的過程中給予的鞭策與教誨，讓我更明白自己的不足與缺點， 也找到了激勵自己持續前進的方向。 蔡文祥教授在大學時期教導我的積極研究態度，以及帶領我去體會並享受研究過程中的樂 趣與痛苦。 侯君昊老師及唐玄輝老師在口試時給予的指正與寶貴建議。 謝謝所上的學長姐，大師兄、小黃、勝誠學長、千惠、楚卿、表妹、月華、淳鈺、彥良， 讓我從入所之初就適應良好過的非常快樂。 同時謝謝一起打拼過來的數位組同學們，Bob、凱鳴、Max、琇貞、To 哥、Daniel、洋基、 發哥、apple、＠hno、hugo、唐董，祝福大家。也謝謝郁鈞、慶倩及婉寧在研究上的協助。 還有一直為我擔心的爸媽，感謝你們面對任性的兒子不時帶給你們的驚嚇卻始終全力支持。

ϫ

ᐂ

ௐ˘ౢ

ጱኢ 1

1.1 研究背景……….……… 1 1.2 研究問題與目標……….………. 2 1.3 研究步驟與方法……….………. 5

ௐ˟ౢ

͛ᚥаᜪ 7

2.1 人機互動………. 7 2.2 多人互動………... 9 2.3 人與 CAVE 的互動.………..16

ௐˬౢ

ր௚̶ژᄃఢထ 20

3.1 系統分析………..……….20 3.2 系統規劃………...24 3.3 VPS 系統架構………..28

ௐαౢ

ր௚၁ү 30

4.1 裝置管理………...31 4.2 訊號處理………...33 4.3 情境控制………...35 4.4 資源管理………...36 4.5 資料運算………...43 4.6 顯示輸出………...44 4.7 系統整合結果………..44

ௐ̣ౢ

ր௚ෞҤ 46

5.1 傳統設計發表過程………46 5.2 運用 VPS 進行的設計溝通過程……….46 5.3 比較與討論……….52

ௐ̱ౢ

ඕኢ 54

6.1 研究貢獻……….54 6.2 研究限制與後續研究……….54

ણ҂͛ᚥ

56

第一章

導論

1.1! ࡁտࡦഀ

在電腦進入人類的歷史以後，以相當驚人的速度佔據了我們的桌面，並取代了許多傳統 的設計媒材，由於資訊技術的進步，電腦已經成為設計者進行設計時相當重要甚至是主要的 媒材。而設計過程中使用的媒材在進行設計溝通時會以設計發表(design presentation)的方 式呈現以與其他設計者溝通，因此隨著電腦在設計過程中扮演越來越重要的角色，以往在實 體空間中的協同設計行為中許多設計者互相討論以獲取靈感或是修正設計的方式，也漸漸依 賴電腦以進行圖面或是文字的表達，也就是電腦所扮演的角色已經從個人化的設計工具漸漸 轉變成多人的互動討論平台[Achten, 2002]。 然而，在今日較常見的場景則是許多人盯著一部投影機投影電腦裡的畫面，操作電腦的 人擁有大多數的操控權，其他參與的人則是透過雷射筆的指指點點企圖操控該電腦以說明或 展示他個人的想法，但是操控者往往不能完全地依照其他人的想法操控電腦，人們常常浪費 很多時間在操控者換位子、換電腦、以及各種在操控溝通上的失誤。 從許多關於未來人與電腦的互動關係的討論，如：Dertouzos[2001]、Achten[2002]等人 的觀點，都強調了在未來的數位環境中提供協同工作機制的重要性。要能達到多人協同工作 的目的，就要讓所有的參與者都能夠與共同的主題互動，任何一位使用者都能夠直接將想法 透過在數位環境中操作虛擬物件的方式傳達給其他所有的參與者，以分享共同的討論主題， 進而能夠相互地溝通。換言之，多人互動是達成協同工作的基本條件。 因應這個重要議題，許多的研究開始發展能提供多人互動機制的數位環境，其中的一個 方式就是透過網路的多人互動形式[Cera, 2002; Endo, 2003]。然而透過網路的方式要進行溝 通，不論是聊天室、論壇或是視訊，都讓人與人之間失去了用最自然而直覺的方式相互溝通 的行為。因此，有相當多關於應用數位媒材與人機互動等研究在探索如何讓多人能夠在同一 個實體共享空間(physical shared space)中用最直覺的方式溝通，而又能夠同時地操作數位 媒材進行設計溝通或討論。

在這樣的發展下，單一顯示群組軟體(single display groupware, SDG)與多型態輸入的概 念應運而生，提出了能夠在共同的虛擬環境裡提供多人同時互動的同時又能相互直覺地溝通 的具體概念。透過SDG 的運作可以讓複數使用者同時用多隻滑鼠在同一部電腦裡同時進行繪 圖，同時每位使用者彼此之間仍然可以利用最直覺的面對面溝通方式相互交換意見與討論 [Stewart, 1998]。SDG 的概念讓電腦這類的數位系統不再只是個人使用的工具，而是能夠與 他人共享想法，以及共同操作媒材的溝通環境。但這樣的概念僅僅應用於單一個電腦上，而 且也僅僅將複數個輸入裝置視為滑鼠或是鍵盤的延伸，而沒有善加利用在未來輸入裝置上也 可能具有的運算能力，未能擴展未來人與機器間互動形式的更大可能性。

在各種由數位媒材構成的虛擬環境中，包覆型自動虛擬環境(cave automatic virtual environment, CAVE)的沉浸式空間展示能力已備受肯定，CAVE 的沉浸式空間經驗則讓原本

多是平面的數位媒材轉變為立體的內容呈現，透過CAVE，使用者可以獲得接近真實空間的

感官經驗。在建築設計上，相較於縮小的實體模型，CAVE 更能快速提供身處其中的認知， 對於設計的溝通與傳達是相當具有幫助的，例如交大建築所應用在重現已消失的城市，將中 國唐代的長安城，包括都市的外貌、規劃、以及生活在其間的居民的活動，在經過詳細的考 證後，透過CAVE 展示出來[Liu, 2003]。現在則有許多的研究在探索 CAVE 能夠帶來的更多 應用，例如在日本有結合擴充實境(augmented reality)的 MR 計畫[Tamura, 2001]、或是普 林斯頓大學對於類CAVE 的大型顯示牆所進行的討論[Li, 2000]。CAVE 也逐漸地由單純的顯

示目的，轉為能夠提供多人共同溝通討論的平台，然而由於CAVE 的多電腦分散式架構，CAVE 上的輸入裝置一直相當的受限，多半都得使用特製的輸入設備，而大多數的研究也都在討論 空間輸入的可能性，忽略了多人輸入的部份，也使得CAVE 雖然提供多人同時瀏覽的空間， 卻缺乏了多人同時互動的功能。

1.2! ࡁտયᗟᄃϫᇾ

在設計溝通的過程中，設計者運用多種媒材的呈現以傳達設計概念，並與其他參與者相 互討論設計議題。在傳統的設計溝通過程中，設計者藉由口頭說明、肢體動作配合包括圖面、 模型等等同時運用多種媒材傳達設計概念，其他參與者也在同時同地透過操作這些媒材給予 各自的意見與評論(圖 1.1 左)。而在電腦影響了設計後，數位媒材的運用提供了設計者更多 傳達設計概念的方式，現在的設計者除了以往的圖面、模型外，還可以額外用Powerpoint 簡報、虛擬空間中的立體模型、動畫情境模擬等更多樣的數位媒材，藉以更完善地傳達設計 想法。電腦在現在的設計發表場合中扮演了極為重要的角色，因為數位媒材的部份都必須透 過電腦來呈現(圖 1.1 右)。

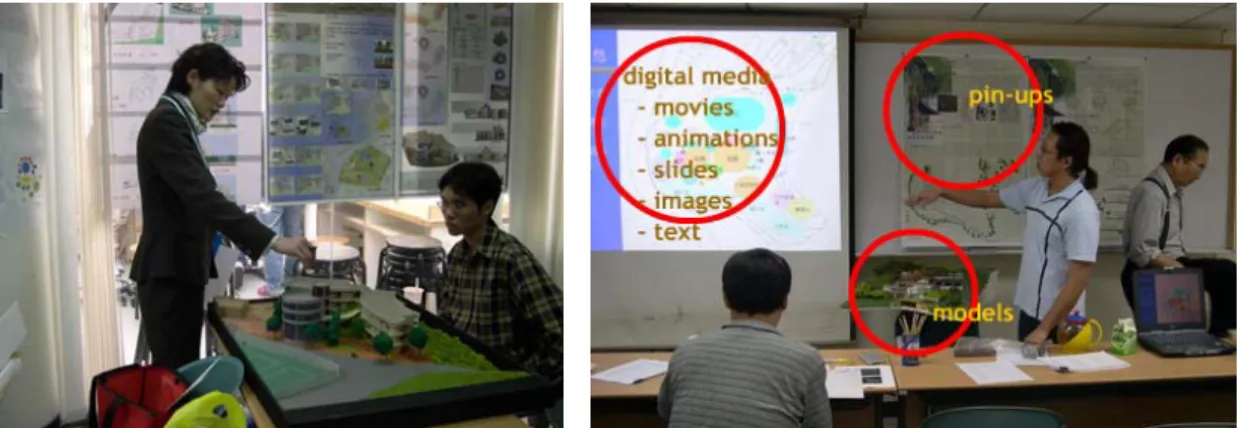

圖1.1 (左) 傳統設計溝通過程 (右) 運用數位媒材的設計發表場合 電腦同時也帶來一個傳統設計溝通場合中沒有發生的問題：傳統上，設計者與其他參與 者之間可以透過直接面對面的溝通，也可以透過共同與各種媒材互動的形式來相互表達意見 (圖 1.2)；然而電腦上的軟體都是針對單一使用者設計的。換言之，除了操作電腦的人之外， 其他的參與者都無法直接與數位媒材進行互動，這讓設計溝通過程出現了阻礙與不順暢，其 他參與者希望能夠與數位媒材進行互動時都必須間接透過操作電腦的人，他們必須通知控制 電腦者以他們希望的方式操作數位媒材以獲取需要的資訊或是呈現希望表達的內容，然而溝 通上的失誤與認知上的差距(例如：控制電腦者因為沒有完全了解參與者的意見，而沒有按 照其希望的方式動作)，讓這樣的溝通過程變的很沒有效率(圖 1.3)。 真實空間 圖1.2 傳統的設計溝通過程中互動的機制

虛擬空間 人機介面

真實空間

圖1.3 使用數位媒材時只能透過操控電腦者與媒材互動

本研究的主要目標在於將SDG 與 CAVE 結合，提出一套能讓多個使用者同時在 CAVE 裡 與數位媒材進行互動的系統 – 虛擬發表空間(virtual presentation space, VPS)，讓 CAVE 發 展成為設計溝通的平台。使用者只需要利用各自的個人運算設備(如：個人數位助理、筆記 型電腦、手機)便可以直接與虛擬物件之間互動，而不需要透過操控電腦的特定使用者，也 不需要特製的設備。使用者分別使用各自的個人運算裝置作為輸入，並在螢幕上區別個人。 每個使用者都可以同時地在虛擬空間中繪圖、抓取物件、開啟檔案、打字等互動行為。也可 以讓使用者直接將各自裝置中的資料貼至CAVE 環境中與他人共享以供彼此討論，或是直接 在不同的數位媒材格式間轉換，省卻了事前的檔案傳輸、整理等繁複的工作。本系統也承繼 SDG 的特性，所有使用者在與虛擬空間中的物件互動的同時，彼此之間仍保有最自然的溝通 方式 – 面對面的溝通(圖 1.4)。 虛擬空間 人機介面 真實空間

VPS 是能夠在 CAVE 環境下進行最常見的設計溝通過程 - 設計發表的虛擬環境，設計者 將自己的設計透過多種數位媒材的呈現，其他的使用者(其他設計者、評審)除了參與討論外， 同時也透過隨身的裝置與設計者的媒材物件互動，也可以將存放在各自的運算設備記憶體中 自己帶來的數位媒材內容放置進此空間中與他人共享或作為討論上的補充之用，以期達到更 有效更順暢的設計溝通過程。透過這樣的系統，設計溝通的過程不再因為電腦的介入而阻絕 了其他參與者直接操作媒材的機會，讓所有人都有機會透過媒材完整地表達自己的想法。

1.3! ࡁտՎូᄃ͞ڱ

本研究希望透過將傳統設計發表中人與媒材間互動的形式放置到虛擬空間中，除了保留 傳統設計發表過程中人與人間、人與媒材間的互動關係外，並能完整利用數位媒材所帶來的 好處，例如：動態的內容呈現、直接修改、立體且為真實比例的空間再現等。本研究透過 VPS 的實作並嘗試在此系統上呈現設計發表過程中人與人之間、人與媒材間互動的行為，作 為系統的評估以及本研究的結論。研究的過程分為對於系統的分析與規劃、系統的實作過程 以及系統雛形的評估等三個部份。 步驟與方法如下： 1 系統分析與規劃： 系統分析：分析現有環境的軟硬體設備，以了解系統在實作時必要採用的技術，並討論 先前研究中的類似系統模型，並討論要加入完整呈現傳統發表過程中所需的互動需求。 系統規劃：將運用本系統呈現設計發表過程的互動特徵切割為以下元素 ™ 多種媒材形式：觀察設計發表所使用到的多種數位媒材的形式。 ™ 透過網路傳輸：分析在CAVE 這樣的分散環境下，所有資料的傳遞都必須透過 網路傳輸所產生的問題並討論如何在實作中克服。 ™ 使用者的輸入：分析傳統設計溝通轉換到運用數位媒材進行設計溝通時不足 的部份，讓所有參與者都能與虛擬空間中的數位媒材互動，並能提供額外的 補充資料。

™ 分辨各使用者：分析在共有的顯示環境與軟體系統下，在虛擬空間中分辨各 使用者的機制。 ™ 分散式的SDG 架構：SDG 原先的設計是針對在單一個人電腦上連結多個輸入 裝置(如：鍵盤、滑鼠)，要將 CAVE 與 SDG 結合則必須修改 SDG 的概念成為 符合多部電腦的型態。 ™ 設計者自訂主題式的媒材展示與互動方式：發表的過程具備有主題性以及發 表者(presenter)的特性，要讓本系統能夠呈現完整的發表過程，主題以及使 用者角色的區隔是必要的。 2 系統實作 將系統切割為以下數個子系統分別進行實作： ™ 裝置管理：管理及分辨多個輸入裝置 ™ 訊號輸入：從輸入裝置取得訊號並轉化為指令 ™ 情境管理：由發表者設定的情境調整系統目前提供的互動功能與形式，以進 行各種主題的討論 ™ 資源管理：管理及載入各種支援的數位媒材資料 ™ 資料運算：從輸入部分取得使用者輸入並運算各種媒材的回應 ™ 顯示輸出：將運算後的視覺回饋呈現在畫面上完成互動的過程 3 系統評估：利用虛擬發表空間呈現一個娛樂設施空間規劃的設計案，此設計案原先是採 用傳統的媒材進行設計的溝通與討論，在重新以本研究中提出的系統進行設計的溝通與 討論後與原先傳統的方式進行比較與評估。

第二章

文獻回顧

2.1! ˠ̢፟જ

所謂的人機互動(human-computer interaction)指的就是人類與電腦等機器之間的互動 關係，最常見的人機互動關係為：人類對電腦下達指令，電腦根據這些指令進行運算後，將 結果以人類感官能感知的形式(如：視覺、聽覺等)將運算的結果回饋給人類(圖 2.1)。 人類與電腦間的互動歷史可以回溯到世界上第一部電腦的產生開始，一般都認為第一部 電腦是在1946 年開發出來的 ENIAC。隨著電腦的發展，電腦與人之間的互動形式也漸漸地 在改變。Nielson[1993]將人類與電腦間的互動形式整理後分為五個時期(1946 ~ 1993)： 圖 2.1 人機互動(human-computer interaction) 1. 批次處理系統 (batching systems) 在電腦發明的初期，電腦是昂貴的貴重物，多隸屬於大學或是研究單位，並由多人共享。 要使用電腦的人必須將程式寫在卡片上，送進電腦的工作排程中，過幾天後才會得到程 式執行或是計算的結果。由於電腦的反應實在太慢，跟人類間的互動並非即時的，因此 從目前的觀點來看甚至不認為當時的電腦能稱得上能跟人類互動。 2. 條列式命令系統 (line-oriented systems) 隨著電腦處理速度的增加，接下來的電腦已經可以接受人類以鍵盤輸入一行指令，並馬 上針對該指令做出反應，不論是執行工作或是回應訊息。這個時期的系統包括MS-DOS 與純文字模式的UNIX 系統。

3. 全螢幕介面 (full-screen interfaces)

全螢幕的介面讓人機互動的方式跳脫了一行一行、一個指令一個動作的互動形式，讓使 用者可以用按鍵切換的方式選擇螢幕畫面裡的視覺元件，例如：表單(form)、選單(menu) 等，再用鍵盤輸入訊息，這個時期由全錄研究中心(Xerox Palo Alto Research Center) 所發展出來的許多視覺元件也一直延用至今，成為互動介面的一種標準[Meyes, 1998]。 4. 直接控制 (direct manipulation)

幾乎是現今電腦標準配備的滑鼠在1965 年時由史丹佛實驗室(Strandford Research Laboratory)提出其原型，並在 1981 年首次商業化成為 Xerox 的 UNIX 作業系統 Star system 的一部分，也成為之後 Apple 發表的個人電腦 Lisa(1982)跟 Macintosh(1984)的 標準配備，更在現在成為所有電腦的標準互動裝置。滑鼠的發明讓人類得以與電腦進行 直接的互動，例如：點選畫面裡的按鈕、選擇文字、拖放動作(drag’n drop)等，而電腦 也提供即時的視覺回饋，讓人機互動的形式就如同在真實世界中操作物件一樣。這樣的 互動形式也有了一個常見的代名詞，WIMP(windows, icons, menus, pointing device)。 5. 次世代介面 (next generation interfaces)

從1991 年後，許多的研究都開始認為人機的互動形式將走向自然與直覺，讓電腦來適

應人類的行為模式，而不是讓人類去學習複雜的操作方式以與電腦進行互動。

Laurel[1993]就認為，在未來的人機互動形式中，人類將不會感受到與機器之間的互動 會有所謂的介面存在，他稱之為消失的介面(the vanishing interface)，人類將會很直覺地使 用電腦，猶如日常生活一般地自然。Norman[1998]同樣認為電腦已經成為一個過度複雜的 機器，因為現在的個人電腦工作越來越複雜，幾乎想把所有人類的生活與工作都在一部機器 裡完成，也因此讓電腦越來越難用；他認為未來應該要發展針對特定工作的多種小型而易於 使用的裝置，而不是一個超大型但難用的超級電腦。

Weiser 在 1991 年所提出的遍佈運算概念(ubiquitous computing)，乃至於後來 Ishii 發 展出來的可觸式媒材(tangible media)同樣闡明了未來的人機互動將不會再以人與電腦的形 式存在，而是隨著科技的進步，運算設備的縮小化以及嵌入化，所謂的電腦將以無所不在的 運算裝置形式存在，人類將處於一個遍佈各式各樣運算設備的環境中，互動的形式也將有很 大的改變[Ishii, 1997]。

Dertouzos[1997]在書中說明他認為未來人與電腦將共生於一個大型的資訊市集

(information marketplace)中，人與人間、人與電腦間、電腦與電腦間彼此交換、買賣或共 享資訊。接下來他更提倡人本運算的概念(human-centric computing)，包含五大重點：自然 互動、自動化、個人化資訊存取、協同工作、個人化[Dertouzos, 2001]。

2.2! кˠ̢જ

在傳統的協同設計(collaborative design)行為中，人們在共享的空間(physical shared space)中藉由大量的手勢(gesture)、繪圖(drawing)與書寫(writing)相互表達自己的想法以進 行共同討論與發想[Tang, 1989]。其中，多人互動(multi user interaction)是達到協同工作必 須的條件，協同工作的成員，必須能同時地在同一個共享空間中進行溝通與互動[Tang, 1990; Stewart, 1998]。 在電腦這種數位媒材出現後，現在的設計者都習慣於運用電腦裡的應用軟體進行設計， 然而目前多數的應用程式都是針對單一個人使用的，這使得上述多人同時的互動變得困難。 Gross[1999]認為在數位媒材介入設計後將使得設計教育與溝通有重大的改變，他提出了 六種新的設計工作室(design studio)型態將在傳統設計工作室整合數位媒材後出現，其中便 包括虛擬設計工作室(virtual design studio)。他雖然認為即使在數位媒材介入後仍無法讓參 與者有興致參與協同設計，但他仍然肯定透過數位媒材進行的多人同時互動在設計溝通與評 審時帶來的方便性。 Achten[2002]也同樣對於如何將協同工作應用在電腦輔助建築設計提出他的看法。他認 為要建置一個符合協同設計的電腦輔助建築設計環境必須能夠提供以下幾個特徵，包括：多 人參與、能感知其他參與者在同一個空間中、所有參與者都能與設計的內容進行互動、參與 者之間可以彼此分享或交換資訊內容等，他更強調了溝通語言(communication language)、 溝通環境(communication environment)、溝通行為(communication behavior)等等多人溝 通相關的議題是在未來協同設計該著重的研究重點。

2.2.1! ౅࿅შྮ۞кˠ̢જ

要達到人與人之間的溝通而又能與數位媒材進行互動，最常見的方式就是透過網路的形 式。由於網路可以讓在不同地方的電腦相互連接，人類在使用電腦與數位媒材互動的同時， 人與人彼此間還可以利用語音電話(internet phone)、視訊會議(video conference)、聊天室 (chat room)等網路技術相互溝通，也可以分享各自的數位資料，在 Gross[1999]的研究中就 指出有許多虛擬設計工作室就是透過這樣的方式進行溝通與協同工作。而為了讓透過網路的 多人互動更為易用，也有許多的研究在進行開發整合數位媒材與人際溝通的虛擬環境。

多人群組概念發展與原型設計系統(multiuser groups for conceptual understanding and prototyping)系統就是讓所有使用者透過網路在同一個共享的虛擬環境下從事設計。彼 此間設計的虛擬物件會在共享的虛擬環境中依據被設計的特性直接相互地影響，例如提供支 撐或是相互的結合，並同步地反應給所有參與者，達到協同設計的目的；使用者間也將語音 經由Moving Picture Expert Group(MPEG) Layer 3 (mp3)的即時壓縮再透過網路傳輸，以讓 彼此能利用語音進行溝通，達到多人互動的目的[Cera, 2002]。 而透過語音、文字甚至是視訊有時仍無法讓使用者間自然地溝通，因此也有研究專注在 如何讓網路上的使用者能在除了文字或視訊之外，利用虛擬人物(avatar)的肢體動作以表達 更完整的情緒，而能讓使用者之間有更自然與直覺的溝通方式[Endo, 2003]。

2.2.2! д၁វВֳ۩ม۞кˠ̢જ

然而以目前的科技技術，透過網路的多人互動仍然與真實面對面(face-to-face)的溝通有 所差異而不夠自然與直覺，為了讓多人可以在同一個空間中彼此溝通，而又能與數位媒材進 行互動，最簡單的做法或許就是給所有人一部電腦，然後在房間中放置一部投影機以提供共 享的視覺空間，這也是目前在進行設計溝通或評審時最常見的情景[Pedersen, 1993]。 數位桌(UbiTable)是一個不同使用者間透過一塊在實體環境中的互動式桌面彼此透過桌 面交換數位資料，使用者各自操作自己的電腦，同時也能面對面溝通(圖 2.2)。系統在使用 者各自的電腦上切割出共享區與私人區，使用者只要將電腦私人區裡的物件拖放置共享區， 系統便會自動將物件透過投影的方式投射在桌面上以供分享，對方便可以從桌面上取得共享 的物件[Shen, 2003]。

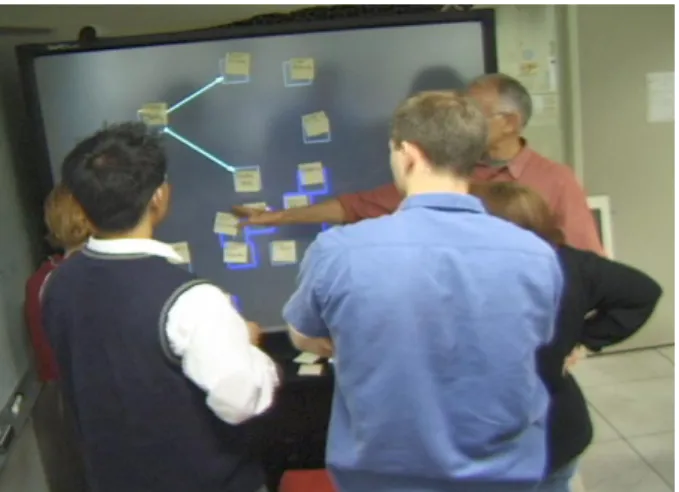

加州大學柏克萊分校(University of California at Berkeley)發展的整合便利貼(Post-it) 與投影系統的互動式牆面(圖 2.3)，實際應用在資訊建築設計(information architectural design)上，讓多使用者同時參與互動，並結合視覺辨識的技術，由後端的電腦判讀後協助架 構設計與每個設計單元的管理，每個不同的設計單元以一個便利貼呈現，電腦在判讀內容後 便會依據其內容而在牆面上繪製連接線以表示各便利貼之間的相互關係並顯示在牆面上，而 隨意移動便利貼後電腦也會追蹤並自動重新計算畫面[Klemmer, 2002]。

Rekimoto 的研究是讓每個人操作一部個人數位助理(personal digital assistant, PDA)共 享的投影螢幕，彼此可以透過個人數位助理交換數位資料，或是將資料內容經由投影機投射 在投影螢幕上而能據以相互溝通，使用者利用筆的點選放置動作(pick’ drop)在不同的電腦系 統間交換資料(Fig.2.4)[Rekimoto, 1998]。

圖2.2 數位桌 (取自 Shen, 2003)

圖2.4 點選放置讓兩個使用者能夠交換資料進行溝通 (取自 Rekimoto, 1998)

之後 Rekimoto 更進一步發展出擴增平面系統(augmented surface)，將他之前的多項 研究整合在一起，呈現出一個多人互動的數位媒材環境，除了有共享的桌面，架在上方的掃 描器也會自動掃描桌面上實體物件(如：錄影帶)的條碼在經過視覺辨識的運算後，將其相關 的訊息投影在物體上(圖 2.5)，除此之外，使用者也可以透過手指的點選或拖拉等動作彼此 交換資料及檔案[Rekimoto, 1999]。

Ishii 也將其團隊所發展的光桌(luminous table)嘗試應用在實際的都市設計案中(圖 2.6)，而結果更說明透過傳統媒材的表現，搭配數位媒材的運算能力以及多人的互動能在協 同設計情境下得到相當大的優勢，包括在傳統模型上投射數位模擬的風以呈現傳統媒材無法 呈現的動態內容、設計內容的傳達容易被專業與非專業者所感知、鼓勵參與者之間的互動溝 通等等[Ishii, 2002]。

圖2.6 光桌(luminous table)應用在都市設計中的情形 (取自 Ishii, 2002)

2.2.3! ಏ˘ពϯкˠཏ௡హវ

相較於單人使用的軟體，群組軟體(groupware)所指的就是多人能共同使用的軟體。所 有使用者所觀察的、操作的，都是共同的虛擬物件，某個使用者對特定物件做了變更，其他 使用者將會察覺到相同的改變。 單一顯示多人群組軟體SDG 是群組軟體的一個分支，單一顯示多人群組軟體讓同一地的 使用者，透過同一個顯示裝置作為輸出，透過各自的輸入裝置在同一個虛擬空間中與虛擬的 物件互動的同時，也在實體的共享空間以人類自然的溝通方式與真實的人類進行互動 [Stewart, 1998]。Stewart 指出，透過單一顯示多人群組軟體，使用者可以同時地與軟體系 統互動，不再需要與其他人交換控制權，而共享的顯示裝置也讓所有參與者都能得到訊息， 而不需要在多個電腦系統間切換，也能直接看到與電腦互動的回饋反應，真正達到多人同時 互動的效果。

相較於在透過網路進行的協同工作應用程式，單一顯示多人群組軟體讓系統的使用者之 間能進行更完整的互動與溝通，例如：使用者可以容易地看到所有參與者、可以觀察彼此的 行為、可以用手勢、表情等自然的溝通方式[Tang, 1991]；更重要的是，單一顯示多人群組 軟體讓使用者可以做任何能用電腦做的事，使用者不但可以享受電腦帶來的便利性，彼此之 間還能保有最自然的溝通方式(圖 2.7)[Zanella, 2001; Stewart, 1999]。 關於單一顯示多人群組軟體的研究，MMM[Bier, 1991]是最早提出 SDG 概念的研究，也 企圖要將這樣的概念實作在作業系統上。 而Inkpen[1997]在其博士論文中進行的研究便指出，兒童在運用 SDG 作為系統的應用程 式中獲得較多的樂趣以及較不會分心等具正面意義的結果。 在卡內基-美隆大學(Carnegie-Mellon University)的人機互動研究所(Human-Computer Institute)所進行的多裝置互動計畫(Pebbles project)進行了一連串關於 SDG 應用的研究，利 用PDA 與個人電腦的連結性，讓多個使用者能同時透過不同的輸入裝置在同一部個人電腦上 繪畫、操控軟體、控制游標鍵盤等等工作[Myers, 1998; 2000; 2001]。 多人群組軟體工具(SDGToolkit)則是一套讓研究者能夠簡易利用複數的鍵盤與滑鼠建置 SDG 環境的快速開發工具，利用 Microsoft 的 DirectInput 函式庫實作以提升電腦的反應速 度，能夠讓多人互動更為即時[Tse, 2004]。 圖2.7 兩個人用各自的輸入裝置在同一個顯示裝置上互動 (取自 Zanella, 2001)

多型態輸入(multimodal input)則是跟單一顯示多人群組軟體相類似的概念，所指的是 使用不同的輸入裝置操控同一部電腦系統，不同的是有關多型態使用者輸入的研究比較著重 在輸入方式與系統架構的研究上。例如：Ilmonen[2002]所提出的 FLUID 系統架構，將系統 分為1)輸入層 2) 資料處理層 3)應用程式(圖 2.8)，透過在各個層之間傳遞各種不同的訊息 資料以達到完成輸入指令的動作；Cohen[1999]則提出了一個大型的架構 – Quickset，這 個系統可以同時地支援手勢與語音的輸入。TYCOON 是一個多型態使用者輸入的模型，定義 了處理不同裝置間訊息的方法(圖 2.9)[Martin, 1998]。 圖2.8 FLUID 所定義的多型態輸入軟體的架構 (取自 Ilmoenn, 2002) 圖2.9 TYCOON 所定義的多型態輸入裝置 (取自 Martin, 1998)

2.3! ˠᄃ CAVE ̢જ

2.3.1! Βᖬёҋજ෍ᑢᒖဩ

在各種數位系統中，包覆式自動虛擬環境CAVE 模擬出的虛擬共享空間(virtual shared space)，相較於其他媒材更容易在人類心智模型中形成空間感知 [Huang, 2002]，因此已被 廣為應用在設計傳達(design representation)上。 CAVE 是一種由多部電腦構成的數位環境，最早是 1993 年建置在伊利諾大學(University of Illinois)[Cruz-Neira, 1993]，之後出現了許多不同種類的 CAVE 系統，但架構上基本都是 由多部電腦進行運算並將運算後的視覺輸出至複數的平面顯示牆上。CAVE 提供使用者沉浸 式的、擬真的、具空間感的導覽體驗。CAVE 的視覺輸出會成像在大型的牆面尺寸螢幕上， 利用佔滿人類視覺感知區域的方式，讓人產生有如身陷其中的空間感覺，許多研究也都在探 索這種沉浸式的視覺經驗所能帶來的應用方式。 日本的MR 計畫(MR project)利用小型攝影機及都市的實體縮小模型，讓攝影機在模型 中穿梭，並利用CAVE 作為視覺呈現工具，讓觀者真實體驗沉浸式空間瀏覽的感覺(圖 2.10) [Tamura, 2001]。 圖2.10 (左)1/87 的縮小街道實體模型 (右)CAVE 的空間感 (取自 Tamura, 2001)

普林斯頓大學顯示牆計畫(Princeton Display Wall Project)更提出了許多利用這樣多牆 面顯示系統的應用，包括運用在遊戲上、設計上以及設計傳達上。例如：建築的空間導覽(圖 2.11)、利用 CAVE 進行簡報的播放(圖 2.12)或是將 CAVE 視為草圖設計的環境(圖 2.13)等等 [Li, 2000]。研究中也提到，由於牆面大小的影像會佔滿人類的可見區域，人的視覺感知不 會受到外框或是邊界的影響，而能完整地接收影像訊息，這是小螢幕所無法帶來的效果。 圖2.12 利用顯示牆進行 Powerpoint 簡報 (取自 Li, 2000) 圖2.13 將顯示牆作為草圖的展示空間 ( Li, 2000) 圖2.11 建築的空間導覽 (取自 Li, 2000) 取自

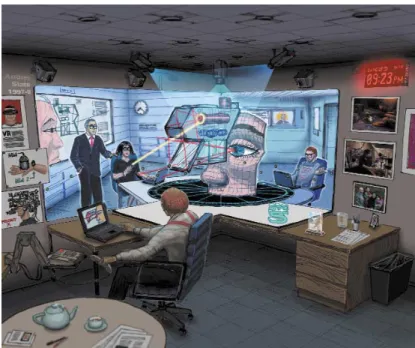

而Welch[2000]的研究也描述了未來的辦公室會善加利用大尺寸的空間模擬器，進行高 畫質影像的投射(圖 2.14)。

2.3.2! CAVE ˯۞Ꮾˢ྅ཉ

然而受限於單一電腦所能使用的輸入裝置，再加上CAVE 是屬於一種由多部電腦所構成 的分散式的複雜系統，CAVE 上的輸入裝置不但需要使用特製的裝置，也多只能提供單一使 用者的操作，因此CAVE 雖然可以提供同時多人的瀏覽，而且是提供沈浸式的空間體驗，但 在互動部分還是多是由個人所進行的，許多的研究則思考利用透過網路的方式讓多人在同一 虛擬共享空間中進行互動[Endo, 2003; Cera, 2002]。

在CAVE 上的實體輸入裝置相關的研究，主要都在空間輸入(spatial input)的部份以期能 發揮CAVE 表達空間的能力[Bowman, 2001]。赫爾辛基科技大學(Helsinki University of Technology)的電訊與多媒體實驗室(Telecommunication and Multimedia Laboratory)的小 型CAVE 系統(HutCAVE)(圖 2.15)，則使用了多種特製的輸入裝置以在 CAVE 的模擬空間中進 行互動[Kontkanen, 2002]。

CAVE 的創生者 Cruz-Neira 也在一份研究中提到，CAVE 之類的虛擬環境(virtual environment)到今日為止還有一些問題尚未克服，其中便包括：CAVE 裡的互動以及溝通。 他指出，由於對於如何在沉浸環境中進行互動的研究尚未能有更進一步的突破，使得在人類 一直無法在CAVE 環境中進行較為直覺的互動，也讓使用者始終無法從桌面使用環境轉移至 虛擬環境，因此在未來的研究需要開發新的互動模式[Cruz-Neira, 2003]。 圖2.15 在 HutCAVE 中 (左)瀏覽情形 (右)特製的輸入裝置 (取自 Kontkanen, 2002)

第三章

系統分析與規劃

3.1 ր௚̶ژ

本研究提出的虛擬發表空間VPS，讓設計發表時每位參與者的互動形式能夠在 CAVE 中 展現，並能完整利用數位媒材所能提供的優點，例如：立體視覺、資料檔案交換、動態內容 等。除此以外，VPS 在規劃上也必須保留擴充的空間，以在未來支援更多的輸入裝置以及更 多的數位媒材格式。

3.1.1 నࢍ൴ܑ࿅඀̚ˠᄃᇴҜಫՄม۞̢જᙯܼ

由於每一種媒材都有其表達能力的優勢與限制，用任何單一的媒材都無法完整傳達複雜 的設計概念，因此在設計發表的過程中，發表者都會同時使用多種媒材以完整地傳達設計的 想法。這些媒材除了最直接的口頭說明、手勢及肢體動作外，在傳統媒材上，有文字(報告 書)、圖面(照片、各種平面與透視圖面、版面)以及實體模型；在數位媒材部分則會運用 Powerpoint 簡報、2D 數位影像檔案、3D 數位模型檔案、渲染的影片動畫以及以影像為基礎 的虛擬實境(image-based virtual reality, 如：QuicktimeVR)等。

所有使用者(包括發表者與其他參與的設計者或評審)在目前運用數位媒材的發表的過程 中與這些數位媒材之間互動的關係如表3-1 所示： 使用者 互動方式 數位媒材 發表者 翻頁 (上一頁/下一頁)、指示 參與者 指示、觀看 Powerpoint 簡報 發表者 變換圖片 參與者 觀看 2D 影像 發表者 操作視角 參與者 觀看 3D 模型 發表者 播放/暫停/停止 參與者 觀看 影片動畫 發表者 旋轉/傾斜 參與者 觀看 以影像為基礎的虛擬實境

為了要讓VPS 裡的參與者不再是只能進行觀看的動作，而能夠真正地直接操作虛擬空間 中的數位媒材，系統必須能夠讓所有的使用者都利用相同的互動方式與媒材溝通；然而這樣 一來每個人都在操作媒材，會造成整個發表過程的混亂，所以使用者角色的區分還是必要 的，發表者也必須能夠控制整個發表過程要展現的東西，因此需要一個只有發表者能夠操作 的情境控制介面。 而為了使VPS 能夠善加利用數位媒材相較於傳統媒材的最大優勢：動態內容，本研究也 提出了一種新的數位媒材 – 虛擬版面(virtual pin-ups)。使用者可以將自己的隨身裝置中的 媒材檔案放置到虛擬版面上，也可以直接將VPS 中的各種數位媒材直接轉換成影像檔貼至虛 擬版面上(例如：將 3D 模型展示中自己關注的某個視角畫面擷取下來即時貼至版面上)，或 將其上的檔案下載至個人裝置後帶走，達到資訊交流的目的。透過虛擬版面的運用， 整理以上的討論，在VPS 裡使用者與各種媒材間的互動關係如表 3-2： 使用者 互動方式 數位媒材 發表者 參與者 翻頁 (上一頁/下一頁)、指示、觀看 Powerpoint 簡報 發表者 參與者 變換圖片、觀看 2D 影像 發表者 參與者 操作視角、觀看 3D 模型 發表者 參與者 播放/暫停/停止、觀看 影片動畫 發表者 參與者 旋轉/傾斜、觀看 以影像為基礎的虛擬實境 發表者 切換情境、控制VPS 的互動能力 參與者 情境控制介面 發表者 參與者 上傳圖片、媒材轉換、下載圖片 虛擬版面 表3.2 VPS 中使用者與數位媒材之間的互動關係

3.1.2 CAVE ᒖဩ

VPS 的 CAVE 硬體環境為工業技術研究院 (ITRI, Industrial Technology Research Institute)所研發，已建置在國立交通大學浩然圖書館七樓發展館裡作為主要的展示空間，本

研究基於地利，直接利用該系統作為VPS 的基礎設備。主要運算系統是由七部電腦所構成。

硬體環境分為一部控制伺服器(control server)與六部顯示客戶端電腦(display client)，控制 伺服器負責協調六部客戶端機器的運作，client 則負責各畫面的運算與輸出至投影螢幕(圖 3.1)。控制伺服器裡負責記錄目前虛擬環境的狀態，例如：鏡頭座標、目前播放格數等，並 以固定的間隔時間(10 毫秒)將目前的狀態資料不斷地傳送到三面牆的各兩部電腦，透過兩部 電腦運算左右眼畫面，並將其輸出透過偏光濾鏡(polarized filter)投影至同一面投影牆上， 使用者戴上偏光眼鏡後左右眼各自接受具有視差的影像便可在腦中形成立體的視覺。 在內容軟體的部份，此CAVE 環境原先的設計僅支援立體動畫的播放，因此重新設計及 製作新的檔案資源管理軟體是必要的，以讓CAVE 可以載入及呈現更多樣的數位媒材形式。 而CAVE 的分散式硬體架構，則帶來透過網路傳輸資料的必要性以及新的系統必須處理同步 的問題。舊有的設計也未考慮到輸入及與使用者互動的機制，要呈現不同的內容都必須透過 系統操作者在控制伺服器上的操控，無法由使用者決定，而動畫的呈現方式也讓使用者不易 控制伺服器 (control server) 立體輸出 立體輸出 立體輸出 顯示客戶端電腦 (display client) 顯示客戶端電腦 (display client) 顯示客戶端電腦 (display client) 圖3.1 CAVE 的硬體架構

3.1.3 Ꮾˢ྅ཉ

由於個人電腦的作業系統在設計上僅能接受一組的輸入裝置，因此為了達成多人同時互 動，必須在系統中自行實作輸入的功能。一般在CAVE 裡的輸入裝置都是連接在控制伺服器 上的特製裝置，要使用這些裝置使用者不但需要學習，這些裝置也幾乎都是供單人使用。所 以VPS 必須要尋找其他的輸入裝置的可能性。 隨著科技的發展，結合了運算能力、儲存能力以及通訊能力的個人數位設備，如：PDA 或是手機也漸漸普及，成為現代人隨身攜帶的裝置。這些個人裝置不但可以進行運算，也可 以儲存數位媒材檔案，運用這些裝置就能讓使用者進到空間中，取出自己隨身的裝置與控制 伺服器連結後便可以直接參與互動討論及資訊的分享。 VPS 上以具備無線通訊能力(wireless communication)的個人數位裝置作為主要輸入裝 置，例如：具備藍芽通訊的手機、以及具備無線網路的PDA 或筆記型電腦，藉以讓多人透過 這些裝置的互動得以在CAVE 上實現。而傳統的輸入裝置仍然可以使用作為多模式輸入的一 部分。 選用具無線通訊能力的主要原因就是要讓使用者可以不用受到線的羈絆，能自由自在走 動、與他人溝通。而這些隨身裝置的小體積，也讓使用者沒有攜帶大型裝置的負擔，能更自 然地運用手勢及肢體動作表達意見；許多廠商也都在開發這類無線而且小尺寸的裝置作為輸 入或是簡報的控制裝置(圖 3.2)。

圖3.2 (左)羅技開發的無線遙控器滑鼠 (取自 Logitech.com); (右)蘋果總裁 Steve Jobs 在 WWDC (Worldwide Developers Conference) 2005 上使用小型無線裝置進行簡報 (取 自 Apple.com)

VPS 支援的硬體設備： 1. 具備藍芽傳輸功能或無線網路連線能力的 PDA 2. 搭配藍芽接收器或無線網路的筆記型電腦 3. 具備藍芽傳輸功能的手機 4. 傳統的輸入裝置：滑鼠、鍵盤及搖桿(joystick) 因為要與這些裝置進行連線，我們必須了解連線的方式，以及如何取得訊號。而這樣多 人同時地進行輸入，系統就必須能夠同時地接收輸入訊號，並能分辨訊號的來源以在螢幕上 能夠分辨是哪位使用者在控制什麼媒材。

3.1.4 ಏ˘ពϯкˠཏ௡హវ۞ዋϡّ

SDG 雖然已有許多實作出來的系統，然而這些實作的系統都著重在使用一部個人電腦接 上兩隻滑鼠，並沒有實作在如同CAVE 的分散系統上，因此我們必須修改單一顯示多人群組 軟體的架構以符合CAVE 的分散式架構。而要修改 SDG 為分散式的架構，就必須先把輸入裝 置跟顯示分開來處理，也就是由控制伺服器統一負責輸入的部份，顯示則交由原本的顯示客 戶端即可。 再加上我們需要的環境並不是只有多人同時用就可以，還要必須能夠在特定的設計議題 下進行溝通與討論，因為設計發表時主要目的並不是讓許多人一起操作電腦而已，而是發表 者有想要表達的主題與想法，互動的目的是希望能夠增進所有參與者之間的溝通，而不是為 了互動而互動，這也表示系統必須能夠讓設計者自訂主題式的媒材及互動形式。

3.2 ր௚ఢထ

綜合上節各點的討論，VPS 必須具備以下的功能規劃：(1)支援多種媒材格式、(2)透過 網路傳輸、(3)使用者的輸入、(4)分辨使用者、(5)分散式的 SDG 架構、(6)設計者自訂主題 式的媒材展示及互動方式及(7)可擴充性。

3.2.1 ͚೯к჌ಫՄॾё

VPS 必須支援多種數位媒材，然而不同的數位媒材又各包含多種的檔案格式，種類繁雜， 因此VPS 在初期的發展階段先支援最常見的檔案格式，未來還可以加以擴充： 1. Powerpoint 簡報檔：*.ppt 2. 2D 數位影像：BMP(點陣圖檔)、JPG(JPEG 壓縮圖檔)、PNG(可攜式網路影像) 3. 3D 數位模型：3DS 4. 影片動畫：AVI、MPG、WMV 5. 以影像為基礎的虛擬實境：QuicktimeVR

3.2.2 ౅࿅შྮ็Ꮾ

CAVE 環境中所有的資料都是透過網路傳輸，而因為 CAVE 中的顯示客戶端電腦有六台之 多，因此不會把輸入裝置分散連接至顯示客戶端電腦而造成管理上的不便，所有的輸入裝置 都會連接到控制伺服器，然後再透過網路把所有的訊息傳輸給顯示客戶端電腦。 而任何使用者要跟其他人分享的資料也是透過網路的方式傳送至控制伺服器，再由伺服 器判斷將資料轉送至哪部顯示客戶端電腦以提供與他人共享的視覺回饋。 透過網路傳訊息造成的延遲，使得控制伺服器必須肩負起同步的責任確保所有的顯示客 戶端電腦能夠顯示同一個時間點的畫面。最簡單的方法是透過控制伺服器在特定的時間間隔 送一次同步訊號要求所有的客戶端確認彼此的同步情形，或是把現在整個虛擬空間中的狀態 (例如：視角座標或是播放影格)傳送給所有的客戶端要求更新畫面，這樣的方式可以讓客戶 端與控制伺服器都維持在相同的狀態下。

3.2.3 ֹϡ۰۞Ꮾˢ

使用者的輸入裝置除了有線的傳統輸入裝置外，最主要的就是具備無線連結能力的藍芽 裝置。

藍芽(bluetooth)是一種無線傳輸的技術，可以讓桌上及膝型電腦、PDA、行動電話、印 表機、掃瞄器、數位相機，甚至是家電用品之間進行短距離的無線連結。每一種具備藍芽技 術的裝置皆擁有標準的位址，可以讓您使用低功率的無線電進行一對一或一對七(形成一個 小型的網路)的連結，傳輸範圍標準為 10 公尺，最遠則可達 100 公尺。藍芽不僅具有每秒 1MB 的高傳輸率，同時也可以進行加密編碼。由於具備每秒1600 次的跳頻率，因此很難被電磁 波攔截及阻斷。

與藍芽裝置間的連線相當容易，透過藍芽標準中的序列埠傳輸模式(serial port profile, SPP)，讓電腦產生虛擬的連接阜，可以讓直接取得裝置上操作的所有訊號。

3.2.4 Тॡפ଀̶֭ᏰЧ྅ཉ۞ੈཱི

所有藍芽裝置上都有一組獨一無二的識別碼，能藉以區別各個不同的裝置。VPS 本身是 屬於一種動態的環境，裝置可能隨時連線及離線，並不是特定的裝置也不是固定的數量，因 此必須規劃裝置管理的系統以監視環境裡的裝置連線情形，再透過輪詢(polling)的方式取得 所有在連線狀態下的裝置的輸入訊號進行運算。 任何裝置離線及連線的動作都會通知裝置管理系統，以讓整個系統能夠確知目前各個裝 置的連線狀態。

3.2.5 ̶೸ё۞ SDG ߛၹ

要將以往用在單一個人電腦上的SDG 架構修改為適合分散式環境，VPS 採用了混合了 TYCOON[Matin, 1998]與 FLUID[Ilmonen, 2002]的架構設計，將系統分為位於控制伺服器上 的裝置管理層、輸入訊號處理層，以及位於顯示客戶端上的應用程式層(圖 3.3)。

3.2.6 నࢍ۰ਕҋࢎ͹ᗟё۞ಫՄणϯ̢̈́જ͞ё

要能夠主題式的進行媒材展示，以符合設計議題的討論，就不能提供無目的的單純互 動，而是要能夠讓使用者設定目前的互動方式，以及決定要使用的媒材。 VPS 將參與互動的所有使用者分為兩種身分：發表者(presenter)與參與者 (participant)。並將過程分為兩個階段：設計階段(design stage)與執行階段(execution stage)。發表者在執行階段安排整個互動的流程，包括媒材的安排或是設定參與者參與互動 的限制，並在實際互動過程中能夠控制流程與調整虛擬環境中所有內容的呈現。參與者則只 能在執行階段時，在發表者的安排下與各項媒材互動。例如：發表者設定目前為停止互動狀 態，那所有參與者都無法透過裝置進行互動；而當發表者將系統設定為虛擬貼圖狀態時，任 何一個參與者都可以自由地將各自個人裝置中的圖檔貼至CAVE 中，並能夠調整位置大小， 或是取得他人貼上去的檔案資料。

3.2.7 Ξᕖ·ّ

因應分散式的SDG 系統架構以及擴充性的考量，VPS 的系統架構必須被細分為數個模 組，如此一來只要透過對各個模組的修改便可以達到擴充的目的而不需要修改整個系統。VPS 在經過切割後分為下列六個模組： 控制伺服器 顯示客戶端#3 裝置#1 裝置#2 裝置#3 裝置管理層 訊號處理層 應用程式層 顯示客戶端#1 顯示客戶端#2 圖3.3 VPS 的分散式系統架構概圖

1. 裝置管理：管理及分辨多個輸入裝置，透過對裝置管理模組的擴充，可讓 VPS 支援 更多種類的輸入裝置 2. 訊號處理：取得來自輸入裝置的訊號 3. 情境管理：針對目前主題的討論控制不同的互動機制，發表者可以自由設定各種情 境，VPS 會依據這些設定提供各種不同的互動的可能性，透過各種自由的設定可以 嘗試更多樣化的互動行為 4. 資源管理：管理及載入多種不同媒材的格式，透過對資源管理模組的擴充，VPS 可 以支援更多種類的媒材格式 5. 資料運算：從訊號處理部分取得使用者輸入並將其結果反映在媒材上 6. 顯示輸出：於顯示客戶端繪製最後的視覺呈現畫面，對此模組的擴充則可以提供更 豐富的視覺感受

3.3 VPS ր௚ߛၹ

完成系統規劃的VPS 系統架構如下圖(圖 3.4)所示：

顯示客戶端#6 顯示客戶端#5 顯示客戶端#4 控制伺服器 顯示客戶端#3 裝置#1 裝置#2 裝置#3 裝置管理 訊號處理 情境管理 資源管理 資料運算 顯示輸出 顯示客戶端#1 顯示客戶端#2 圖3.4 VPS 系統架構圖

第四章

系統實作

本章為實作(system implementation)的細節部份，說明各子系統的實作過程以及整合各 個子系統的系統運作機制。VPS 為架構在 CAVE 環境下的純軟體系統，所有實作皆以 C/C++ 程式語言完成，編譯器為Microsoft Visual C++以及 Borland C++ Builder，實作涵蓋的相關 技術及背景知識有：

™ 多重執行緒 (multi-threading)

™ 動態聯結函式庫 (dynamic linking library, DLL) ™ 序列埠通訊 (serial port communication) ™ 網路程式 (windows socket programming) ™ 動態型別轉換 (dynamic casting)

™ 視窗訊息處理 (windows message handler)

™ 物件聯結與嵌入 (object linking and embedding, OLE) ™ 通訊協定 (communication protocol)

™ AT 指令集 (AT command set)

系統規劃的結果，VPS 被分為六個模組，分別實作為六個子系統，這些子系統各自有各 自的任務，可獨立擴充，但是要透過一個方式將這些子系統串聯整合，才能確保各個子系統 在擴充後仍能夠與其他子系統溝通。例如：將來裝置系統擴充支援了新的裝置，但是新裝置 的訊號並無法被其他的系統理解，所以在任何子系統實作之前，必須先制定一個共通的協定 (protocol)作為子系統間溝通之用。 這個共通的協定在VPS 裡被稱為”動作指令”(action command)，動作指令是一種文字系 統，任何輸入的訊號都會被轉成相對應的動作指令再傳遞至各個子系統，動作指令穿梭在整 個VPS 系統裡，進行傳遞信息的任務。這個協定在情境管理子系統裡設定，同樣也是可以加 以擴充的，有關動作指令的細節會在情境管理一節有詳細的說明。

4.1 ྅ཉგந̄ր௚

裝置管理系統負責管理所有的裝置以及維護已連線裝置的清單，並在有裝置要求與VPS 連線時啟動訊號處理的執行緒去負責接受訊號，並賦予該訊號處理所負責的裝置的性質描 述。而在裝置離線時，也會將該裝置隸屬的訊號處理執行緒關閉以節省系統資源，而在期間 則會每隔一段時間(30 秒)送出確認信號給每個訊號處理執行緒以確認裝置仍處於連線狀態。 裝置管理子系統的工作模式如表4-1。 狀態 工作流程 裝置要求連線時 1. 取得裝置的識別碼 2. 辨識裝置的類型 (手機、PDA、電腦….等) 3. 啟動訊號處理執行緒 4. 將裝置的性質描述傳入執行緒 5. 將裝置名稱新增至已連線裝置清單 裝置離線或斷線時 1. 輪詢(polling)訊號處理執行緒的狀態 2. 查詢連線狀態 3. 確認斷線 4. 停止訊號處理執行緒，回收資源 5. 將裝置名稱從連線裝置清單中移除 裝置管理系統除了維護清單之外，也有著辨識裝置以及描述的功能。VPS 目前支援的三 種輸入裝置就各有不同的性質描述。性質描述用來說明該裝置可能輸入的訊號內容，以供訊 號處理執行緒能用適當的方式處理訊號。 表4.1 裝置管理子系統的工作模式 ™ 手機：各種按鍵值 (0~9、*、#、音量大小聲….等) ™ 滑鼠：左鍵、右鍵、螢幕座標、單按事件(click)、雙按事件(double click) ™ PDA：按鍵值(上下左右)、模擬滑鼠的事件 如果連線的裝置是屬於藍芽的裝置，則裝置管理系統會透過藍芽的SPP 模式與裝置進行 連結，再將連線後的資源轉交給訊號處理執行緒進行訊號的接收與後續處理，訊號處理執行 緒並不負責連結的工作，這樣的工作分配是為了讓裝置管理系統能夠完整地掌握各裝置的連 線情形。

而目前具備藍芽連線功能的手機，在啟動的時候必須要傳入一系列的AT 指令，讓之後 所有的輸入都會被直接傳入連線的電腦，所以必須有額外的初始化動作。以下為將藍芽手機 初始化的虛擬碼(pseudo code)： 訊號處理執行緒在面對不同的裝置時就依據裝置管理系統傳入的性質描述而能用正確 的方式取得訊號，再加以處理。實作上是用物件的方式記錄裝置的名稱、類別以及描述，啟 動後便是將物件傳入訊號處理執行緒，以下為物件的範例： //開啟 Serial Port hComm = CreateSerialPort(bluetooth_virtual_serial_port); if(hComm != INVALID_HANDLE_VALUE) { //設定該裝置多久沒回應即視為離線 SetCommTimeouts(hComm, commTimeout); //設定序列埠的狀態 BuildCommDCB("115200,N,8,1", dcbCommPort); SetCommState(hComm, dcbCommPort); //傳入 AT 指令設定手機狀態 hcmd = "at+cmer=3,2,0,0,0\r"; WriteFile(hComm, hcmd); FlushFileBuffers(hComm);Sleep(250); //傳入 AT 指令將手機鎖定，所有按鍵輸入都直接傳進電腦，手機不會反應 hcmd = "at+clck=\"CS\",1\r"; WritePort(hComm, hcmd); FlushFileBuffers(hComm);Sleep(250); //傳入 AT 指令設定字串編碼方式 hcmd = "at+cscs=\"8859-1\"\r"; WriteFile(hComm, hcmd); FlushFileBuffers(hComm);Sleep(250); //啟動執行緒

ReadMobileThread = new TReadMobile(true); //傳入開啟完成的裝置資源

ReadMobileThread->SethComm(hComm, &DeviceDesc); //訊號處理執行緒開始運作

ReadMobileThread->Resume(); }

由於對裝置的描述是採用物件的方式來定義，目前在系統裡已經建立了一些基礎的輸入 型態，即使在未來出現更多功能的輸入裝置，例如：PDA 不但可以輸入文字或是傳輸檔案， 同時還具有模擬滑鼠的作用，這時就可以利用物件的繼承方式，很容易地擴充裝置的描述方 式。而透過對裝置管理系統的擴充，或是增加額外的新裝置描述就可以讓VPS 支援更多種的 輸入裝置。

4.2 ੈཱི఍ந̄ր௚

訊號處理子系統是由執行緒(thread)構成。裝置管理系統在接受到有裝置要求連線時會 啟動一個訊號處裡的執行緒負責於該裝置交涉與溝通。之後訊號處理執行緒會等待是否有訊 號傳入，一旦接受到來自於負責的裝置的輸入訊號，會將這些訊號以及屬於該裝置的識別碼 一起送至情境管理系統進行對應的工作，將訊號轉換為動作指令。訊號處理系統所負責接收 的是直接來自裝置的輸入訊號，例如：按下手機的按鍵0 送出的訊號，送至情境管理系統後 依照發表者的設定，被轉換為簡報下一頁的動作指令，此動作指令再送到實際進行資料運算 的子系統便會被執行。 Class DeviceDesc { String DeviceName; int DeviceType; }

Class MouseDesc extends DeviceDesc {

Private:

button LB, MB, RB; Protected:

event Click, DblClick; }

Class PDADesc extends Mouse {

button Navi;

訊號處理的執行緒在實作上是透過兩種方式，一種是標準的輸出輸入裝置，如：鍵盤、 滑鼠，直接利用windows 的事件訊息(event message)就可以取得輸入；另一個方式則是要 透過序列埠取得訊號。取得訊號後將訊號內容傳進情境管理系統，而為了避免多個訊號處理 執行緒同時與情境管理系統溝通而相互干擾，在傳遞訊號時是用鎖定資源的方式限定一次只 能有一個執行緒能夠與情境管理系統溝通，以下為處理訊息部份的虛擬碼： //類型為標準輸入裝置，滑鼠或鍵盤 while(1) { switch (uMsg) { //如果是鍵盤 case WM_KEYDOWN: InBuffer = wParam; break; case WM_KEYUP: …. case WM_CHAR: …. //如果是滑鼠，各有左、中、右鍵 case WM_LBUTTONDOWN: case WM_LBUTTONUP: case WM_LBUTTONDBLCLK; case WM_MBUTTONDOWN: …. case WM_RBUTTONDOWN: …. case WM_MOUSEMOVE: …. } //類型為序列埠輸入裝置 if (Terminated) return; //讀取裝置訊號

ReadPortMsg(threadhComm, InBuff, 80, &dwBytesRead, NULL); FlushFileBuffers(threadhComm); //有輸入訊號 if(dwBytesRead) { InBuff[dwBytesRead] = 0; //將訊號送進情境管理系統 Synchronize(ScenarioControl); } }

4.3 ଐဩგந̄ր௚

情境管理系統的實作本體是在控制伺服器上的一個執行檔VPS_Master.exe，在控制伺服 器負責了最重要的工作 – 管理整個發表的流程，此系統也同時肩負發送同步化訊號，而在 訊號處理執行緒接受到訊號後也必須依照情境的設定將這些裝置的訊號轉換成動作指令。 VPS 啟動時，情境管理系統必須讀取及分析發表者的設定檔(present profile)以了解情境 之間的關係與切換的機制(圖 4.1 右)，發表者設定檔是一個純文字檔案，目的就是要將整個 發表的過程做完整的設定，在發表時就能照著這些設定切換各種情境提供多樣的互動方式或 是媒材訊息。分析完成接著開始嘗試跟顯示客戶端連線，這透過一個紀錄所有要連線的顯示 客戶端的位址IP 清單的 iplist.txt 來完成，系統並沒有限制顯示客戶端的數量，所以是可以 有彈性的設定，例如只要修改iplist.txt 為單一部個人電腦，就可以在該電腦上進行多人互 動，此時的模式就會跟標準的SDG 一樣，當然如果未來 CAVE 的環境擴充為六面(十二部顯 示客戶端)或甚至更多，VPS 系統也只要修改這部份就可以繼續供應多人互動的功能。由於控 制伺服器的部份是在後端處理的，並不會提供給使用者操作用，所以只有一個簡單的介面(圖 4.1 左)作為偵測錯誤跟紀錄訊息之用。

#sample present profile [scenario 1] Z8[1]=11openfMyPresent.ppt Z8[*]=10prevs Z8[#]=10nexts Z8[2]=01scena2 Z8[3]=01scena3 [scenario 2] Z8[1]=01openfOpengl.exe [scenario 3] Z8[1]=01openfTest.mpg Z8[[]=00playm Z8[]]=00stopm 圖4.1 VPS 控制伺服器啟動 (左)畫面; (右)發表者設定檔範例

動作指令為一種文字規範，由兩個數字、五個字母以及後面若干文字參數組成，用以傳 遞執行命令，讓位於顯示客戶端的電腦能夠正確的執行命令。第一個數字代表的是控制第幾 群組的顯示客戶端電腦，由於CAVE 環境是由三面牆(六部電腦)構成，而為了立體成像，同 一面投影牆的兩部電腦顯示的是相同的內容，只是有視角的差異；在一般的CAVE 環境都是 用這許多面牆共同構成一個空間，然而在進行設計發表時，往往需要同時用多種媒材呈現才 能表達複雜的設計概念，因此VPS 必須能被切割為多種媒材空間同時使用，但是在必要的時 候也要可以共同構成一個完整的虛擬空間以提供真實比例的空間模擬。在這樣的考量下，所 有的顯示客戶端電腦被用群組的方式來管理，1 就代表第一群組，在目前的環境裡代表的就 是左邊那面投影牆的兩部電腦，0 就表示全部的電腦。第二個數字表示的是後面跟著的參數 數量，然後的五個字母表示的就是要執行指令，最後跟著若干的文字就是參數內容。透過這 樣的指令，發表者就可以依照自己的想法安排整個發表發表的過程，並控制整個流程(圖 4.2)。

4.4 ྤ໚გந̄ր௚

資源管理系統位在每一部顯示客戶端電腦上，依照動作指定負責載入各種不同的媒材， 在載入後會把媒材的資源傳給資料運算系統，之後的互動就由資料運算系統負責。為了擴充 的目的，以及發表過程中會不斷在各種媒材間切換，而每一種的媒材的操作方式差異又非常 大，因此這部份必須用分離的架構，VPS 採用了動態聯結函式庫設計媒材外掛(plug-in)的方 式進行實作，再用製作出來的外掛去支援各種媒材格式(圖 4.3)。 11openfMyPresent.ppt 1 openf MyPresent.ppt 執行結果為第一群組的顯示客戶 端電腦開啟MyPresent.ppt 檔 1 執行結果為移動至整個畫面的 (300,200)位置 02movet300,200 圖4.2 動作指令

Powerpoint 檔案 Powerpoint 外掛

4.4.1 ಫՄγଭనࢍ

動態聯結函式庫的目的是為了讓執行檔不會佔用系統太多的資源，而且要擴充的時候也 不需要修改很大的部份，只要讓執行檔去呼叫擴充過後或是新增加的DLL 即可。在 VPS 裡， 執行檔的角色就是資料運算系統，資料運算系統的工作是負責接受透過網路傳來的動作指令 資料並將指令傳進各種媒材以完成互動，工作內容並不會有什麼變動，所以資料運算系統只 要製作完成後就不需要再更動，往後的擴充就藉著資源管理系統來完成。 要不更動執行檔(資料運算系統)的架構，首先就是要設計一個共通的函式介面(common function interface)，只要執行檔都是透過相同的函式介面進行呼叫(function call)，就不需

要擔心修改後不相容的問題，因為新的DLL 也會提供相同的函式介面供執行檔呼叫，只是功 能換成新的。依照資料運算系統的工作項目，共通函式介面需要以下幾項： ™ DllInitial()：初始化函式庫，包括一些資源的配置 ™ DllSendCommand(char*, char*)：讓資料運算系統將命令送進媒材外掛 ™ DllShow(char*)：載入媒材及顯示畫面 ™ DllUninitial();：卸載函式庫時的清理工作 實作便是透過DLL 的 export 方式將這些函式介面提供出去，實作如下： 資料運算系統 QuicktimeVR 外掛 QuicktimeVR 檔案 未來的媒材…. 資源管理系統 圖4.3 採用外掛設計的資源管理系統

//Powerpoint 外掛的內容

extern "C" __declspec(dllexport)int _stdcall DllInitial();

extern "C" __declspec(dllexport)int _stdcall DllSendCommand(char*, char*); extern "C" __declspec(dllexport)int _stdcall DllShow(char*);

extern "C" __declspec(dllexport)int _stdcall DllUninitial(); int _stdcall DllSendCommand(char* dll_cmd, char* dll_param) { switch (dll_cmd) { case “fopen”: Powerpnt->filename = AnsiString(dll_param); Powerpnt()->Open(); break; case “nexts”: Powerpnt->NextSlide(); break; case “prevs”: Powerpnt->PrevSlide(); break; case “close”: Powerpnt->Close(); break; } return 0; } 資料運算系統只要呼叫這四個共同函式介面就可以運作，而切換不同的DLL 時，就是操 作不同的媒材，這樣的設計可以達到分離又可擴充的目的，資料運算系統的的運作機制部分 程式碼如下： //資料運算系統的內容 //宣告的部份 int (*DllInitial)();

int (*DllSendCommand)(char*, char*); int (*DllShow)(char*);

int (*DllUninitial)(); //DLL_NAME 可以是任何外掛

hInst = LoadLibrary(DLL_NAME);

(FARPROC &)DllInitial = GetProcAddress(hInst,"DllInitial");

(FARPROC &)DllSendCommand = GetProcAddress(hInst,"DllSendCommand"); (FARPROC &)DllShow = GetProcAddress(hInst,"DllShow");

//將訊息處理系統送來的動作指令送至媒材外掛 DllSendCommand(action_command, parameter);

4.4.2 ͚೯Ч჌ಫՄ۞γଭ

VPS 支援的設計發表時常用的數位媒材格式： ™ Powerpoint 簡報：開啟、翻頁 ™ 2D 影像：可以載入.bmp, .jpg 這兩種最常用的數位影像格式 ™ 3D 模型：即時的 3D 運算，可以載入.3ds、.obj 檔案格式，也可作畫面擷取 ™ 影片動畫：載入及播放影片，支援 .avi、.mpg、.wmv、.mp4….等 ™ 以影像為基礎的虛擬實境：播放 QuicktimeVR 的環場虛擬實境 (.qt) ™ 執行檔：可以開啟他人製作完成之執行檔案(.exe)，例如：Director 的播放檔，並可以 虛擬滑鼠或鍵盤的指令與該執行檔互動

™ Flash：可以載入 Macromedia 的 Flash 檔案(.swf)，虛擬版面的實作是透過 Flash 來完 成的

各種媒材的載入方式都有很大的差異，每種媒材外掛除了提供共同介面外，還必須透過

各種不同的方式與技術實作才能在VPS 這樣的共同空間下同時呈現，因此也透過外掛的設計

方式實作出以下多個DLL。

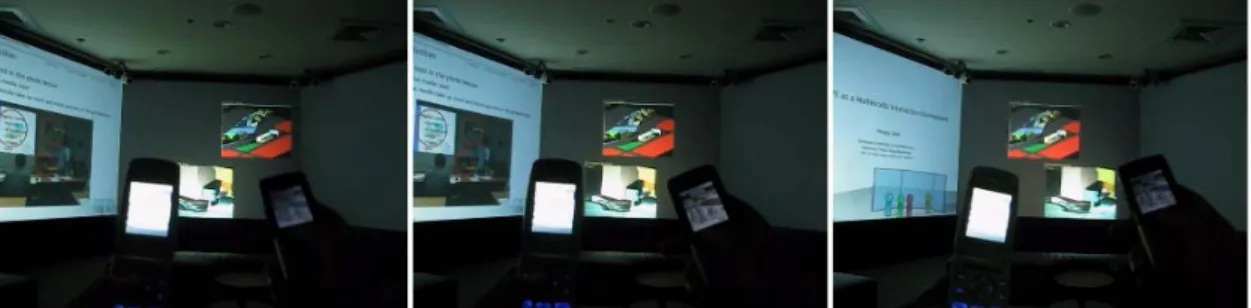

Powerpoint 簡報檔(VPS_Powerpoint.DLL)：控制 Powerpoint 檔案必須透過 OLE(Object Linking and Embedding)的機制呼叫 Powerpoint 的物件以執行使用者的命令。”OLE 是一種

機制，可允許使用者建立和編輯包含由多個應用程式所建立的項目或「物件」的文件。OLE 文

件，傳統上被稱為複合文件，可完全整合不同型別的資料或是元件，音效短片、試算表和點

陣圖都是OLE文件中可見的一般元件範例。透過OLE的支援可以允許使用者在使用OLE文

件時不必費心在不同應用程式之間切換，OLE會負責切換….您可以使用容器應用程式 (container application)建立複合文件和伺服應用程式，或是使用元件應用程式建立容器文 件內的項目….OLE 所加入的許多不同概念，都是為了達成應用程式間無縫隙互動的目的” [MSDN, 2003]。OLE 的操作可以讓系統不需要重新實作讀取載入 Powerpoint 簡報檔的程式， 而可以直接呼叫Powerpoint 並嵌入作為容器應用程式的 VPS 系統內負責相關的工作。 2D 影像檔(VPS_Image.DLL)：顯示影像(.bmp, .jpg)，切換其他影像檔，也可以對影像 進行放大/縮小(zoom in/out)。這部份由於 Borland C++ Builder 直接支援載入這兩類型的圖 檔，透過以下函式的呼叫就完成了：

3D 模型檔(VPS_OpenGL.DLL)：要呈現即時的 3D 立體模型，VPS 必須能夠載入模型檔案 並以即時運算(realtime rendering)的方式呈現。模型檔案格式相當多，3ds 及 obj 檔案格式

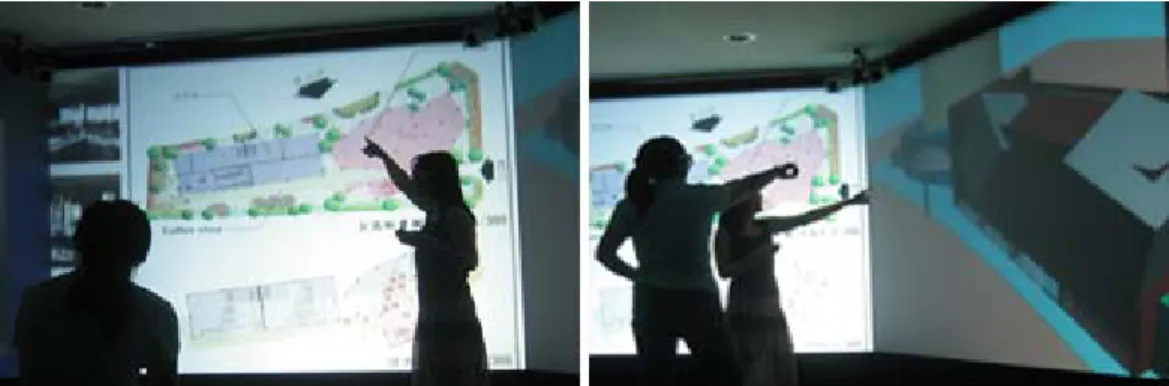

則是最常用的兩種，因此VPS 以實作這兩種為主。在載入模型檔後，由顯示輸出系統計算視 差，並自動依照所在的位置分成左右眼的畫面輸出，提供立體視覺，設計者只要將模型建置 好即可，不需要考慮鏡頭視差的計算。然而在設計發表的過程中，不同的評審(或其他設計 者)經常會專注在模型的不同角度的畫面細節上，因此系統提供螢幕擷取(screen capture)的 功能，讓每個使用者都可以將想要深入探究的畫面擷取後放置到虛擬版面的區塊以與發表者 或是其他使用者討論。擷取下來的畫面會上傳到控制伺服器端的特定資料夾以供其他外掛 (例：虛擬版面)存取。

動畫影片檔(VPS_Medaiplayer.DLL)：影片的部份是呼叫 Microsoft Mediaplayer 進行播 放影片的功能，但是考量畫面的同步處理，因此無法支援串流型態(stream-based)的影片 檔，而僅能支援以影格為基礎(frame-based)的影片，如：AVI、MPEG 等

環景影片檔(VPS_QTVR.DLL)：QuicktimeVR 是一種常用的以影像為基礎的環場虛擬實境 (image-based panorama virtual reality)，製作方式是先拍攝 360 度的環景照片，透過製作

軟體將兩端連接並製作成qtvr 的格式，就可以提供使用者 360 度觀看現場環境的體驗，由

於具備方向性以及鏡頭效果，可以提供擬真的現場感，製作上也相當容易只要透過照片即 可，在設計發表中是很常用的媒材形式 (圖 4.4)。而要讓 VPS 系統支援 QTVR 方式則是利用 Quicktime 軟體開發套件(Quicktime software developer kit)，以載入並進行瀏覽。

其他執行檔(VPS_EXE.DLL)：讓 VPS 可以啟動其他的執行檔(.exe)，並取得該執行檔的視 窗控制資源(handle)，然後透過模擬鍵盤或滑鼠的指令讓來自使用者裝置的指令也可以跟其 他已完成的執行檔互動，例如遊戲、或是利用Macromedia Director 製作產生的播放檔。實 作方式是利用Win32 SDK 中的 FindWindow 函式找到欲控制的視窗或是用 LoadModule 函式

啟動特定的執行檔，這兩個函式都可以傳回欲控制的視窗的資源，接著就可以利用windows

的訊息系統”假造”鍵盤或滑鼠的輸入訊息，再用 SendMessage 函式送進這些被控制的視窗 程式，這些視窗程式就會”以為”有滑鼠或鍵盤的輸入，透過與訊息處理系統的連結，就能讓

原本只能用滑鼠或鍵盤輸入的程式與VPS 連動，控制方式如下：

//啟動並取得其他執行檔的資源 int _stdcall DllInitial()

{ hD = FindWindow(windowClass,windowName); if (!hD) { hD = LoadModule(Execute_FileName); } return 0; } //透過 Handle 及 windows 訊息系統的使用模擬鍵盤或滑鼠的訊息 int _stdcall DllSendCommand(char* dll_cmd, char* dll_param) { switch (dll_cmd) { case “keyin”: //模擬鍵盤訊息 SendMessage(hD,WM_KEYDOWN,dll_param,1); break; case “mmove”: //模擬滑鼠移動訊息 SendMessage(hD,WM_MOUSEMOVE,dll_param); break; case “mlbtn”: //模擬滑鼠左鍵按下或放開的訊息 SendMessage(hD,WM_LBUTTONDOWN,dll_param); break; } return 0; }
