(1)人工光及自然光實驗整合測試研究. 內政部建築研究所協同研究報告中華民國九十四年十二月.

(2) 094-301070000G3-059. 人工光及自然光實驗整合測試研究. 研究主持人：陳瑞鈴組長協同主持人：周鼎金教授協同主持人：江哲銘教授研究助理：羅文言研究助理：邱繼哲. 內政部建築研究所協同研究報告中華民國九十四年十二月.

(3) ARCHITECTURE AND BUILDING RESEARCH INSTITUTE MINISTRY OF THE INTERIOR RESEARCH PROJECT REPORT. Apparatus and System Integration test of the Artificial Lighting and Day Lighting Laboratory. BY CHEN, R.L. CHOU, D.J. GIANG, J.M. December, 2005.

(4)

(5) 摘要關鍵詞：人工光、自然光、系統整合、測試驗收、實驗室認証本年度（94）計畫主要目的為協助內政部建研所建置人工光及自然光實驗室，於籌建過程中提供技術上的協助及諮詢，以確保實驗室能順利建置並符合內政部建研所規劃之性能及品質要求。由於人工光及自然光實驗室主體設施與實驗室儀器設備分屬不同得標廠商，並陸續於 94 年底前分別完工及採購驗收完成，因此本計畫成員將與主體設施與各子實驗室儀器得標廠商作適當溝通協調，使得人工光及自然光實驗室硬體與設備能相互配合及順利安裝，待安裝完成後並負責協調得標廠商所支援的技術人力，參與各子實驗室之試車及系統整合測試。並協助內政部建築研究所「人工光及自然光實驗室」準備 CNLA 實驗室認證申請的相關作業，研究人員依實驗室認證要求完成應有訓練，建立實驗的標準作業程序。研究內容包括：一、會同第三公正單位協助主體工程及儀器設備之驗收。二、協助各項儀器設備與主體設施間軟、硬體的整合與測試。三、規劃及建立各實驗項目的標準作業程序。四、依據CNLA實驗室認證需求，完成標示系統及認證內容。五、協助規劃研究人員對「人工光及自然光實驗室」各項儀器設備操作的訓練課程。六、舉辦座談會宣導實驗室實驗項目、檢測與認證的內容，建立實驗室在產、業與學界的形象與定位。. I.

(6) ABSTRACT keywords：artificial lighting, day lighting, quality control, Testing and Commissioning, laboratory qualification The main purpose of 94 annual projects is to provide help the ABRI to set up the artificial lighting and day lighting laboratory. During the process, providing technological consultations and assistance, in order to ensure the lab can be well-set up also the qualities and performances can fit in with the requirement of the ABRI. As to the main installations and apparatus of the artificial lighting and day lighting lab divides into two bidding companies, and the purchase, check and accept continually finished before the end of year 94. So this project member will communicate with bidding companies to ensure that the main installations and apparatus of the artificial lighting and day lighting lab can match up and well-set up. After setting up, we coordinate the bidder’s technique people to participate each lab system testing. And help the artificial lighting and day lighting laboratory of ABRI to get the CNLA laboratory qualification. The researcher should follow the laboratory qualification to finish the training and establish the standard procedure of experiment. Research Contents include: 1. Jointly with the third party to help to test and commission the main installations and apparatus. 2. Testing and commissioning the software and hardware of the main installations and apparatus. 3. Planning and establishing the standard procedure of experiment content. 4. According to the laboratory qualification requirements, to finish the sign system and qualification contents. 5. To plan the training programs of each apparatus and equipment for researchers in the artificial lighting and day lighting laboratory. 6.To hold an informal discussion meeting to announce the laboratory experiment contents, testing and qualification contents, and establish the laboratory’s image and position among the industry field and academic circle.. II.

(7) 目次摘要………………………………………………………………………………Ⅰ 英文摘要…………………………………………………………………………Ⅱ 表目錄………………………………………………………………………………Ⅴ 圖目錄………………………………………………………………………………Ⅵ 第一章緒論………………………………………………………………………1 1.1 研究動機………………………………………………………………1 1.2 研究方法與流程………………………………………………………2 1.3 工作項目與具體成果……………………………………………………4 第二章人工光與自然光實驗室建置與整合測試………………………………5 2.1 實驗室建置執行整體概要………………………………………………5 2.2 實驗室建置相關介面整合計畫…………………………………………6 2.2.1 主體工程與原有建築相關設施介面整合……………………………6 2.2.2 主體工程與配光曲線實驗室介面整合……………………………13 第三章實驗室建置執行報告…………………………………………………15 3.1 實驗室建置性能與規格整合記錄………………………………………15 3.1.1 主體工程及相關設施………………………………………………..15 3.1.2 配光曲線實驗室隔間工程及儀器設備…………………………….21 3.1.3 光源效率測定實驗室儀器設備……………………………………..25 3.1.4 材料光學測定實驗室儀器設備……………………………………..27 3.1.5 照明實驗室儀器設備………………………………………………..29 3.1.6 自然光實驗室儀器設備……………………………………………..31 3.2 實驗室驗收與設備測試計畫…………………………….……………..35 3.2.1 主體工程驗收測試計畫…………………………….……………….36 3.2.2 實驗室儀器設備驗收測試計畫…………………………….………37 3.3 實驗室建置紀錄………………………………………….……………..38 3.3.1 實驗室建置進度報告………………………………………….…..38 3.3.2 主體工程施作及相關設備安裝紀錄………………………………..42 3.4 實驗室教育訓練………………………………………….……………..51 第四章實驗室申請 CNLA 認證規劃…………………………………………..57 4.1 實驗室認證之標準方法與程序………………………………………57 4.2 國內 CNLA 認證實驗室調查……………………………………..59. III.

(8) 4.3 人工光與自然光實驗室認證作業規劃…………………………………60 4.3.1 檢測方法與程序………………………………………….…………60 4.3.2 人員管理－實驗室人力規劃及訓練……………………………..66 4.3.3 實驗室管理－實驗室資訊及標示系統…………………………..69 4.3.4 實驗室品質管理………………………………………….………73 第五章實驗室營運規劃………………………………………….……………75 5.1 實驗室營運計畫………………………………………….……………..75 5.2 實驗室未來研究課題………………………………………….………77 5.3 實驗室建置完成之推廣與宣導計畫……………………………………78 第六章結論與建議………………………………………….…….…………..79 6.1 結論………………………………………….………….……….……..79 6.2 後續研究與建議………………………………………….……………..79 參考文獻…………………………………………………………………..………..80 附錄一計畫審查會議記錄………………………………………………………..81 附錄二專家諮詢會議記錄………………………………………………………..90 附錄三「人工光與自然光實驗室」細部設計審查會議記錄…………………..99 附錄四「人工光與自然光實驗室」主體工程完工設計圖………………..112 附錄五「人工光與自然光實驗室」主體設施工程驗收測試紀錄…………128 附錄六「人工光與自然光實驗室」配光曲線實驗室隔間工程完工設計圖…144 附錄七「人工光與自然光實驗室」自然光實驗室安裝與測試紀錄…………156. IV.

(9) 表目錄（表 2-1）. 「人工光與自然光實驗室」工程及儀器執行進度總表 ……………. （表 2-2）. 各實驗室空調需求與配置設備性能表 ……………………………. （表 3-1）. 各實驗室空間之空調需求表 ………………………………………. （表 3-2）. 配光曲線實驗區空調系統表 ………………………………………. （表 3-3-1）配光曲線實驗室儀器設備項目表 ………………………………… （表 3-3-2）配光曲線實驗室儀器功能及實驗項目表…………………………… （表 3-4-1）光源效率測定實驗室儀器設備項目表 …………………………… （表 3-4-2）光源效率測定實驗室儀器功能及實驗項目表……………………… （表 3-5-1）材料光學測定實驗室儀器設備項目表……………………………… （表 3-5-2）材料光學測定實驗室儀器設備規格表……………………………… （表 3-6-1）照明實驗室儀器設備項目表 ……………………………………… （表 3-6-2）照明實驗室儀器設備規格表 ……………………………………… （表 3-7-1）自然光實驗室儀器設備規格表Ⅰ ………………………………… （表 3-7-2）自然光實驗室儀器設備規格表Ⅱ ………………………………… （表 3-7-3）自然光實驗室儀器設備項目表Ⅰ ………………………………… （表 3-7-4）自然光實驗室儀器設備項目表Ⅱ ………………………………… （表 3-8-1）「人工光與自然光實驗室」工程及儀器驗收規範表……………… （表 3-8-2）「人工光與自然光實驗室」實驗室儀器設備驗收流程表 ………… （表 3-9）. 主體工程實際進度表………………………………………………. （表 3-10）主體工程教育訓練課程表 ………………………………………… （表 3-11-1）配光曲線實驗儀器國內原廠教育訓練課程表……………………… （表 3-11-2）配光曲線實驗儀器國外原廠教育訓練課程表……………………… （表 3-12）光源效率測定實驗室教育訓練課程表 …………………………… （表 3-13）材料光學測定實驗室教育訓練課程表 …………………………… （表 3-14）照明實驗室教育訓練課程表 ……………………………………… （表 3-15）自然光實驗室教育訓練課程表 …………………………………… （表 4-1）. CNLA 實驗室人力資源分配調查總表………………………………. （表 4-2）. 實驗室人力需求分析………………………………………………. （表 4-3）. 實驗室人員建置分析………………………………………………. （表 4-4）. CNLA 實驗室「負責人」背景評估…………………………………. （表 4-5）. CNLA 實驗室「品質負責人」背景評估……………………………. （表 4-6）. CNLA 實驗室「技術負責人」背景評估……………………………. （表 4-7）. CNLA 實驗室「檢測人員」背景評估………………………………. （表 4-8）. CNLA 實驗室教育訓練課程………………………………………. （表 4-9）. 建研所實驗室教育訓練課程 ………………………………………. （表 4-10）「人工光與自然光實驗室」教育訓練總表………………………… （表 4-10）實驗室安全標示系統……………………………………………… （表 4-11）實驗室送件流程動線對照表 ……………………………………… （表 5-1）. 人工光與自然光實驗室實驗項目總表………………………………. V. 5 10 17 22 23 24 25 26 27 28 29 30 31 32 33 34 35 37 50 51 52 53 54 55 55 56 58 61 62 63 64 64 65 65 67 68 72 72 77.

(10) 圖目錄（圖 1-1）. 「人工光自然光實驗整合測試研究」研究流程圖…………………. 3. （圖 2-1）. 環境館舊有照明配置四、五樓平面圖………………………………. 7. （圖 2-2）. 設計規劃後照明配置四、五樓平面圖………………………………. 7. （圖 2-3）. 環境館舊有弱電系統配置四、五樓平面圖…………………………. 8. （圖 2-4）. 設計規劃後弱電系統配置四、五樓平面圖…………………………. 8. （圖 2-5）. 環境館舊有動力插座配置四、五樓平面圖…………………………. 9. （圖 2-6）. 設計規劃後動力插座配置四、五樓平面圖…………………………. 9. （圖 2-7）. 光環境實驗室空調系統配置圖……………………………………. 11. （圖 2-8）. 配光曲線實驗室空調管線配置……………………………………. 11. （圖 2-9）. 照明實驗室地板式空調管線配置…………………………………. 11. （圖 2-10a）環境館舊有消防排煙系統配置四、五樓平面圖……………………. 12. （圖 2-10b）環境館新設消防排煙系統配置四、五樓平面圖……………………. 12. （圖 2-11）主體工程與配光曲線實驗室區平面配置示意圖……………………. 13. （圖 2-12）配光曲線室恆溫恆濕空調系統配管………………………………… 14 （圖 2-13）會客室一般空調系統………………………………………………. 14. （圖 2-14）原有消防排煙口……………………………………………………. 14. （圖 2-15）依照實驗空間調整後預留排煙系統………………………………… 14 （圖 3-1）. 活動門扇雙面材高 3M……………………………………………… 18. （圖 3-2）. 活動布幔高 6M……………………………………………………. （圖 3-3）. 照明實驗室升降天花版軌道平面圖………………………………… 18. （圖 3-4）. 照明實驗室地面空調系統配置平面圖……………………………… 20. （圖 3-5）. 高架地板地面出風口設計…………………………………………. 20. （圖 3-6）. 空調系統側面回風…………………………………………………. 20. （圖 3-7）. 配光曲線測定實驗室空間配置圖…………………………………. 21. （圖 3-8）. 配光曲線儀………………………………………………………… 23. （圖 3-9）. 配光曲線量測裝置組………………………………………………. （圖 3-10）積分球……………………………………………………………. 18. 23 25. （圖 3-11） LED 量測設備……………………………………………………… 25 （圖 3-12）鏡面反射率檢查裝置 TR-1100AD…………………………………. 27. （圖 3-13）曇（霧）度測定器 HZ-40P………………………………………… 27 （圖 3-14）攜帶式分光色差計 SCM-108………………………………………. 27. （圖 3-15）攜帶式放射溫度計 IR-505…………………………………………. 28. （圖 3-16）分光電腦測色色差計 SCC-20……………………………………… 28 （圖 3-17）照度檢出器………………………………………………………… 30 （圖 3-18）點線面輝度與色度分佈測定裝置…………………………………. 30. （圖 3-19）數位化眼球疲勞訊號擷取系統……………………………………. 30. （圖 3-20）手提式電腦驗光弧度儀……………………………………………. 30. VI.

(11) （圖 3-21）直達式太陽追蹤日照計……………………………………………. 31. （圖 3-22）日照時數計………………………………………………………. 32. （圖 3-23）直射式太陽日照計…………………………………………………. 32. （圖 3-24）晝光輝度變化研究…………………………………………………. 34. （圖 3-25）主體工程驗收流程表………………………………………………. 36. （圖 3-26）原有矽酸鈣版拆除…………………………………………………. 42. （圖 3-27）原有鋁窗拆除……………………………………………………… 42 （圖 3-28）挖基礎……………………………………………………………… 42 （圖 3-29）拆除原有鋼樑……………………………………………………… 42 （圖 3-30）基礎施工…………………………………………………………… 42 （圖 3-31）拆除牛腿…………………………………………………………… 42 （圖 3-32） H 型鋼組裝………………………………………………………… 43 （圖 3-33）浪型鋼板組裝……………………………………………………… 43 （圖 3-34） E403 室樓梯組模…………………………………………………… 43 （圖 3-35） E406 室樓梯組模…………………………………………………… 43 （圖 3-36）灌漿車……………………………………………………………… 43 （圖 3-37）樓板灌漿…………………………………………………………… 43 （圖 3-38）浮動地板取消灌漿作業……………………………………………. 43. （圖 3-39）樓梯灌漿…………………………………………………………… 43 （圖 3-40）混凝土養護………………………………………………………… 44 （圖 3-41）樓梯模板拆模……………………………………………………… 44 （圖 3-42）輕鋼架隔間組立……………………………………………………. 44. （圖 3-43）隔間矽酸鈣板施工…………………………………………………. 44. （圖 3-44）隔音棉施工－照明實驗室…………………………………………. 44. （圖 3-45）隔音棉施工－會議室………………………………………………. 44. （圖 3-46）燈具管線安裝……………………………………………………… 45 （圖 3-47）輕鋼架天花板吊裝…………………………………………………. 45. （圖 3-48） T-Bar 型燈具安裝…………………………………………………. 45. （圖 3-49）隔音棉施工－會議室………………………………………………. 45. （圖 3-50）機電配線施工……………………………………………………… 45 （圖 3-51）天花板機電配線施工………………………………………………. 45. （圖 3-52）配電盤……………………………………………………………… 46 （圖 3-53）總電源配電盤……………………………………………………… 46 （圖 3-54）空調設備運送……………………………………………………… 46 （圖 3-55）吊裝空調設備至實驗室……………………………………………. 46. （圖 3-56）空調管線配管施工…………………………………………………. 46. （圖 3-57）空調設備室內外機安裝配管………………………………………. 46. （圖 3-58）空調設備室外主機安裝……………………………………………. 47. VII.

(12) （圖 3-59）空調室外主機線路配管……………………………………………. 47. （圖 3-60） PVC 地板安裝施工 1………………………………………………. 47. （圖 3-61） PVC 地板安裝施工 2………………………………………………. 47. （圖 3-62）升降天花板軌道安裝………………………………………………. 47. （圖 3-63）活動天花板主架構施工……………………………………………. 47. （圖 3-64）高架地板架構施工…………………………………………………. 48. （圖 3-65）地面空調配管安裝…………………………………………………. 48. （圖 3-66）照明實驗室全區基本架構情況……………………………………. 48. （圖 3-67）活動天花板分區……………………………………………………. 48. （圖 3-68）活動天花板之電路管線安裝………………………………………. 48. （圖 3-69）活動門扇收納區軌道施工…………………………………………. 48. （圖 3-70）活動天花板軌道安裝校正…………………………………………. 48. （圖 3-71）隔間牆面粉刷施工…………………………………………………. 49. （圖 3-72）樓梯粉刷…………………………………………………………… 49 （圖 3-73）傢俱運送…………………………………………………………… 49 （圖 3-74）傢俱搬運…………………………………………………………… 49 （圖 3-75）會議室傢俱定位……………………………………………………. 49. （圖 3-76）材料光學實驗室傢俱定位…………………………………………. 49. （圖 3-77）實驗室综合簡介……………………………………………………. 51. （圖 3-78）機電設施說明……………………………………………………… 51 （圖 3-79）空調系統說明……………………………………………………… 51 （圖 3-80）照明實驗室活動隔屏操作…………………………………………. 51. （圖 3-81）配光曲線國內教育訓練課程－工研院能資所配光曲線實驗室……. 52. （圖 3-82）配光曲線國外教育訓練課程－德國 LMT 配光曲線實驗室…………. 53. （圖 4-1）. 實驗室人員組織架構………………………………………………. 60. （圖 4-2）. 人工光與自然光實驗室人員組織架構圖…………………………… 61. （圖 4-3）. 人工光與自然光實驗室人員組織架構圖…………………………… 65. （圖 4-4）. 環境館四樓實驗室空間配置圖……………………………………. 69. （圖 4-5）. 人工光與自然光實驗室四樓實驗室標示系統圖……………………. 70. （圖 4-6）. 人工光與自然光實驗室五樓實驗室標示系統圖……………………. 71. （圖 4-7）. 內政部建研所實驗群組織系統……………………………………. 73. （圖 5-1）. 公共工程驗收……………………………………………………… 75. （圖 5-2）. 舉辦照明相關課程…………………………………………………. 75. （圖 5-3）. 人工光與自然光實驗室營運之研究經費來源分析表………………. 76. （圖 5-4）. 實驗室營運初期研究經費比例圖…………………………………. 76. （圖 5-5）. 實驗室營運後期研究經費比例圖…………………………………. 76. VIII.

(13) 第一章緒論. 第一章緒論 1.1 研究動機內政部建築研究所目前於台南成功大學歸仁校區環境館四樓內建置一人工光與自然光實驗室，內含五個實驗室：燈具配光曲線實驗室、光源效率測定實驗室、材料光學測定實驗室、照明實驗室、自然光實驗室。實驗室主要目的為提供國家級建築光環境性能實驗設施，協助探討解決所可能面臨之各種光環境問題，主要分為下列四個研究方向：1.檢測、建立室內健康照明環境基準。2.檢測、研究建築空間、照明、建材…等物理性能對室內人員生理、心理之影響。3.協助檢測、研究綠色照明設計及產品性能。4.協助檢測、研究適合台灣本土氣候之最佳室內照明環境，提供建築業界空間設計參考資料及協助開發相關產品，促進產業升級。整個實驗室建置工作分為三個階段，第一階段為主體構造與設備工程；第二階段配光曲線實驗儀器設備與隔間裝修工程；第三階段為其他實驗儀器設備。整體而言，人工光與自然光實驗室將於 94 年間執行主體工程施工、配光實驗室儀器採購及隔間裝修工程、其他子實驗室儀器設備採購安裝，預計於年底前完成各項工程驗收。根據上述實驗室建置進度，本年度計畫之目的將協助實驗室工程施工及儀器採購之測試、整合及驗收等工作，並對整體建置過程作詳細紀錄。同時協助規劃實驗室研究人員訓練課程，並建立未來實驗室標準操作流程與申請認證之工作規劃。. 1.

(14) 人工光及自然光實驗整合測試研究. 1.2 研究方法與流程一、研究方法本研究計畫主要分為系統整合與實驗室運作手冊之資料收集兩大部分，是為實驗室正式營運之先期規劃與準備，預定之研究方法如下：（一）資料收集法 1 蒐集儀器設備完整的操作原理與作業程序說明書 2 蒐集相關國際照明實驗程序規範 3 蒐集 CNLA 實驗室操作程序規定 4 蒐集實驗室工程施工與儀器設備安裝及驗收過程（二）調查法 1 實際查訪國內各公家檢測單位或私人廠商之相關實驗室，其運作的組織架構與實驗人員分配情況。 2 實際調查訪問國內經 CNLA 認證之實驗室，規劃未來實驗室申請認證的時程與進度。 3 實際訪問 CNLA 與透過國內儀器代理商，調查與國外實驗室交互承認的相關事宜，規劃未來實驗室成為國內之委託驗證單位。（三）歸納整理法綜合資料蒐集與調查內容歸納整理出本計畫預定完成內容。. 2.

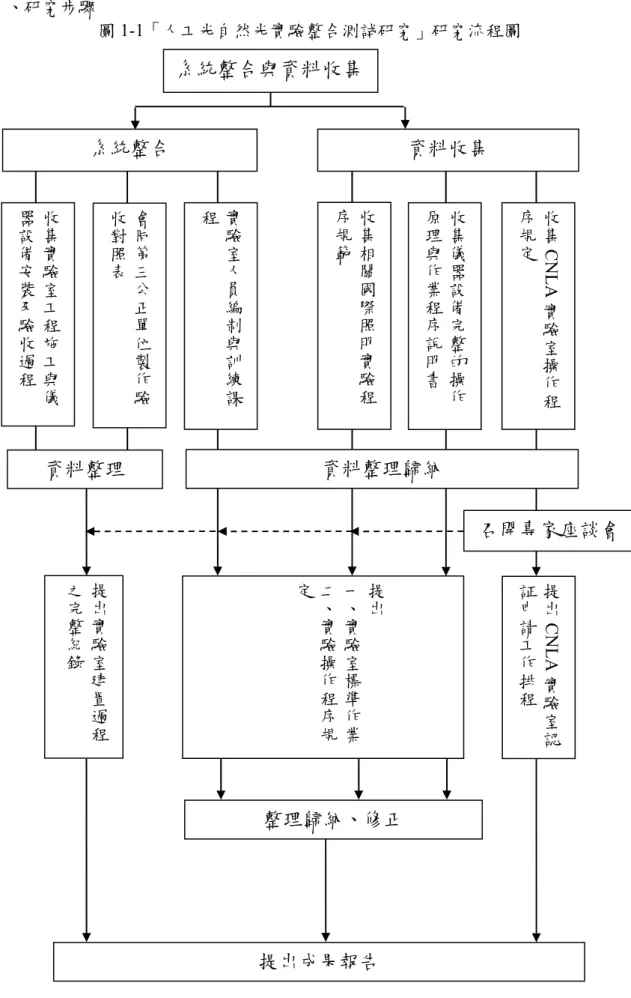

(15) 第一章緒論. 二、研究步驟. 圖 1-1「人工光自然光實驗整合測試研究」研究流程圖. 系統整合與資料收集. 收集 CNLA 實驗室操作程序規定. 收集儀器設備完整的操作原理與作業程序說明書. 收集相關國際照明實驗程序規範. 實驗室人員編制與訓練課程. 會同第三公正單位製作驗收對照表. 收集實驗室工程施工與儀器設備安裝及驗收過程. 資料整理歸納資料整理. 資料收集系統整合. 召開專家座談會. 提出 CNLA 實驗室認証申請工作排程. 提出一、實驗室標準作業二、實驗操作程序規定. 提出實驗室建置過程之完整紀錄. 整理歸納、修正. 提出成果報告. 3.

(16) 人工光及自然光實驗整合測試研究. 1.3 工作項目與具體成果本研究計畫預期將完成以下之工作項目與具體成果：一、建置「人工光及自然光實驗室」完整的環境設施、儀器設備及相關作業標準，使實驗研究工作得以順利開展。二、完整紀錄實驗室建置之執行過程，並協助工程與設備的整合及測試工作。三、完成人工光及自然光實驗室運作準備，規劃及建立各實驗項目的標準作業程序，依據實驗室認證需求，完成標示系統及認證內容。四、協助規劃「人工光及自然光實驗室」各項儀器設備操作的訓練課程，使研究人員未來能順利進行光環境標準的制定與檢測的服務。五、依據 CNLA 實驗室認證需求，協助建研所相關申請作業的準備及建立執行時程表。六、舉辦座談會宣導實驗室實驗項目、檢測與認證的內容，建立實驗室在產、業與學界的形象與定位。. 4.

(17) 第三章實驗室建置執行報告. 第二章人工光與自然光實驗室建置與整合測試驗收 2.1 實驗室建置執行整體概要依據 93 年人工光與自然光實驗室建置計畫期中會議決定，為考量（1）實驗室硬體、軟體建置的先後順序（2）工程的統合性與個別性（3）各項實驗儀器的性能規格要求水準等級等三項因素，實驗室主要分為三部分進行發包採購：第一部分主體構造與設備工程，包含於 E403 室（18mLx18mWx9mH）、 E406 室（9mLx5mWx9mH）兩空間中五個光環境實驗室的隔間構造工程與相關設備；第二部分配光曲線實驗儀器設備與隔間裝修工程，包含實驗室之隔間、照明工程、傢俱設備等基礎環境工程、空調及配電等需求之配線計畫以及實驗儀器設備；第三部分其他實驗室儀器設備，共分為四個子實驗室「光源效率測定實驗室」、「材料光學測定實驗室」、「照明實驗室」、「自然光實驗室」，依照各實驗室編列各項實驗儀器規格。於 93 年 8 月開始著手實驗室隔間工程、實驗儀器規格需求等文件製作，以及協助開標採購的程序制定。並陸續在 93 年 11 月 3 日發包第一部分主體工程標；94 年 3 月 29 日發包第二部分配光曲線實驗室標；94 年 6 月 3 日發包第三部分其他實驗室儀器設備標，於 94 年底前完成所有工程、採購及驗收工作。其三部分採購案的執行時程如（表 2-1）所示。表 2-1「人工光與自然光實驗室」工程及儀器執行進度總表月次 93 8 9 10 工作項目月月月主體構造與設招標上備工程作業網隔間配光曲工程招標作業線實驗準備儀器室採購光源效率測定實驗室材料光學測定實驗室招標作業準備照明實驗室自然光實驗室. 94 11 12 1 2 月月月月簽細部審查約上網招標作業招標. 招標作業. 95 3 4 5 6 7 8 9 10 11 12 1 2 月月月月月月月月月月月月開驗施工工收驗細部審查施工收簽約安驗細部審查製造裝收重新簽安裝上網招標約驗公上簽細部審查安裝收開網約閱招簽驗細部審查安裝覽標約收簽驗細部審查安裝收約. 5.

(18) 人工光及自然光實驗整合測試研究. 2.2 實驗室建置相關介面整合與測試驗收計畫實驗室整體建置計畫執行工作主要分為以下幾個重要階段（1）辦理各部分的招標作業（2）進行各項工程的施作及儀器的採購（3）各項採購案的驗收及測試工作（4）舉辦儀器設備操作訓練課程。前述第一與第二項已於 93 年度研究計畫中執行，94 年度的研究工作重點為協調各分包標案間軟硬體設施的整合，以及協助辦理各採購案的驗收。. 2.2.1 主體工程與原有建築相關設施介面整合在主體工程的作業規劃中，需因應實驗室未來各項實驗儀器操作提出最大電力負荷、設備及管線系統配置圖（包含恆溫恆濕空調系統、電信、網路、室內照明系統…等），並整合實驗室原建築物系統與新規劃的系統需求，以符合未來實驗室操作系統之電力需求。主體工程與各實驗室的主要介面整合共分為以下三大項目（1）各實驗室照明系統、弱電系統與電力供應介面（2）各實驗室空調系統介面整合（3）消防排煙系統介面整合，詳細內容說明如下：一、各實驗室照明系統、弱電系統與電力供應介面（一）照明系統：依據實驗室使用性質及照度需求規劃，在一般辦公室配合天花板型式採用嵌頂或 T-BAR 型日光燈。所有照明燈具採用 1∮220V/60HZ，並配合既有建築照明迴路設置專用照明分電盤（含一般、緊急）。（參照圖 2-1、2-2）（二）弱電系統：各子實驗室之弱電系統(如電信、網路等等) ，需考量與既有建築物弱電系統設施配合。（參照圖 2-3、2-4）（三）電力供應：所有子實驗室內之包含正常、緊急及維修用途之照明盤、照明燈具、插座盤(110V/220V)及配線工程等，考量與既有建築物機電設施配合。（參照圖 2-5、2-6）. 6.

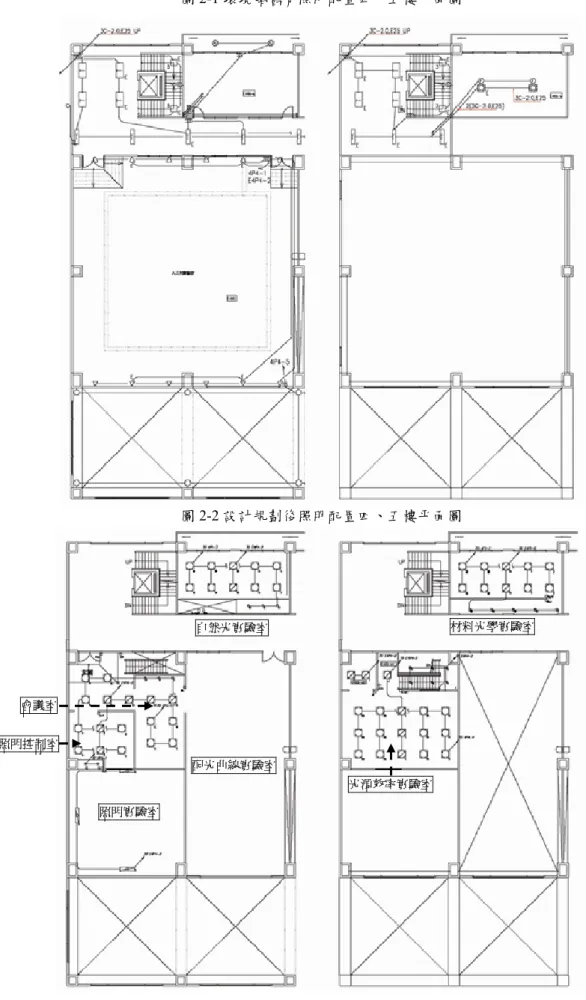

(19) 第二章人工光與自然光實驗室建置與整合測試驗收. 圖 2-1 環境館舊有照明配置四、五樓平面圖. 圖 2-2 設計規劃後照明配置四、五樓平面圖. 材料光學實驗室. 自然光實驗室. 會議室照明控制室配光曲線實驗室光源效率實驗室照明實驗室. 7.

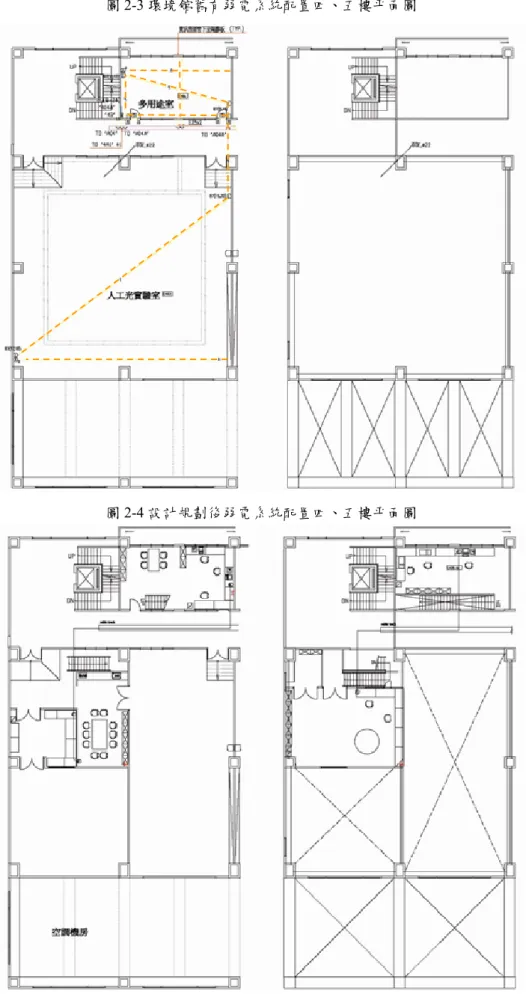

(20) 人工光及自然光實驗整合測試研究. 圖 2-3 環境館舊有弱電系統配置四、五樓平面圖. 圖 2-4 設計規劃後弱電系統配置四、五樓平面圖. 8.

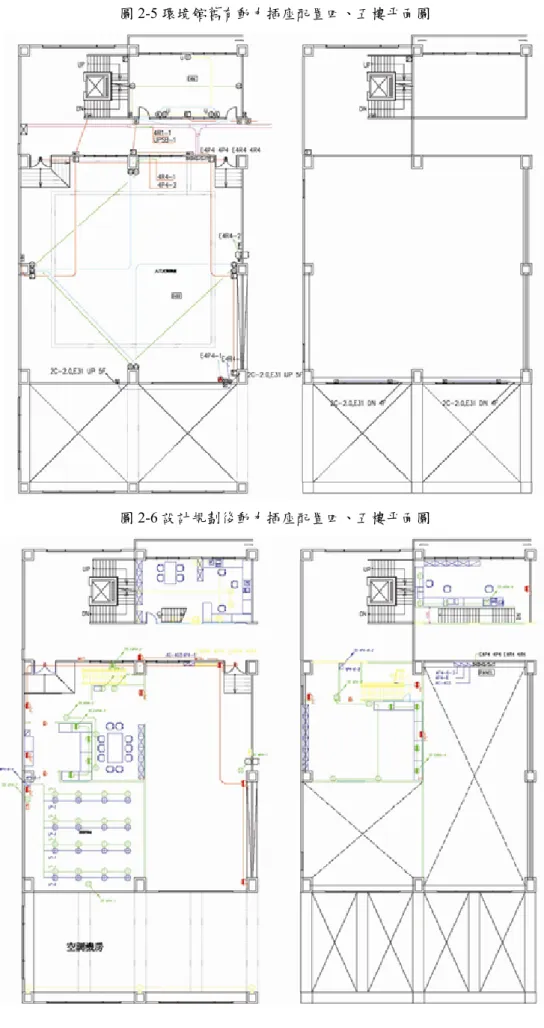

(21) 第二章人工光與自然光實驗室建置與整合測試驗收. 圖 2-5 環境館舊有動力插座配置四、五樓平面圖. 圖 2-6 設計規劃後動力插座配置四、五樓平面圖. 9.

(22) 人工光及自然光實驗整合測試研究. 二、各實驗室空調系統介面整合空調系統的設計需配合各實驗室不同的環境要求，並依據實驗空間所需之溫濕度條件，同時考量節能設計功能。實驗室各空間空調需求（圖 2-8、2-9）與設備性能如（表 2-2）所示。本實驗室空調系統設計規格包含：（一）機房：空調設備機房位於 4F 室外空調機房區（詳圖 2-7），所有子實驗室相關空調系統及電氣系統、排風系統等，均置放此空間內，採用耐候機型搭配相關耐候設施。（二）空調系統：依 CNS 標準或相關規範設計參考，空調主機系統採用氣冷式冰水主機，送風側採用空調箱恆溫恆濕設備及一般空調箱設備。（附錄四，圖 AC01）（三）水管系統：依 CNS 標準所有管路與設備安裝處均按裝防震設施及保溫設施。（四）風管系統：依 CNS 標準，使用強化鍍鋅鐵皮風管，附保溫材，所有風管與設備銜接處安裝防火材質之防震帆布。（附錄四，圖 AC02）（五）中央監控系統：中央監控系統配合空調恆溫恆濕控制系統設置，採用 DDC 控制模組。中央監控系統設置於實驗準備室內。表 2-2 各實驗室空調需求與配置設備性能表空間名稱. 設備名稱. 能力. 一般. 一對二分離式空調機. 5.2kw. 材料光學實驗室一般. 一對二分離式空調機. 5.2kw. 會客⁄會議室. 一般. 一對二分離式空調機. 5.2kw. 照明控制室. 一般. 一對一分離式空調機. 6.7kw. 氣冷式冰水主機恆溫恆濕空調箱. 7.5RT. 自然光實驗室. 環境要求. 溫度範圍： 20～35℃±1℃ 照明實驗室濕度範圍： 45～90％RH±5% 溫度範圍：25±1℃ 光源效率實驗室濕度範圍：55±5% 溫度範圍：23±1℃ 配光曲線實驗室濕度範圍：55±5%. 氣冷式冰水主機恆溫恆濕空調箱氣冷式冰水主機恆溫恆濕空調箱. 配光曲線控制室一般一對二分離式空調機配光曲線會客室一般. 10. 7.5RT 15RT 5.2kw. 廠牌. carrier.

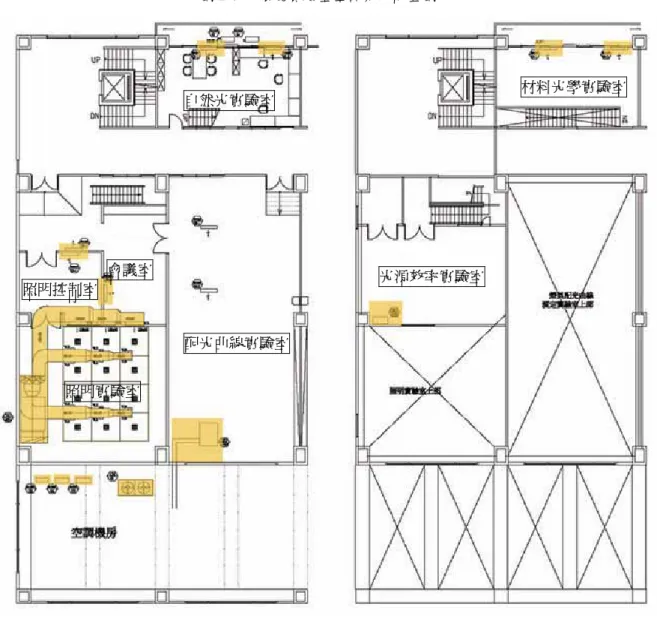

(23) 第二章人工光與自然光實驗室建置與整合測試驗收. 圖 2-7 光環境實驗室空調系統配置圖. 材料光學實驗室. 自然光實驗室. 會議室. 光源效率實驗室. 照明控制室. 配光曲線實驗室照明實驗室. 圖 2-8 配光曲線實驗室空調管線配置. 圖 2-9 照明實驗室地板式空調管線配置. 11.

(24) 人工光及自然光實驗整合測試研究. 三、消防排煙系統介面整合原 E403、E406 空間依據實驗需求分隔成五個空間，因此原空間之消防排煙系統需依照新配置空間單元重新規劃安排。（圖 2-10a、2-10b）圖 2-10a 環境館舊有消防排煙系統配置四、五樓平面圖. 舊有消防排煙口. 圖 2-10b 環境館新設消防排煙系統配置四、五樓平面圖. 新增之消防排煙系統含：光源效率實驗室、照明實驗室、配光曲線實驗室。. 12.

(25) 第二章人工光與自然光實驗室建置與整合測試驗收. 2.2.2 主體工程與配光曲線實驗室介面整合主體工程的施工範圍僅包含配光曲線實驗室的基本空調、水電等配線施工，其細部隔間及內部規劃工程將與儀器設備採購屬同一發包。故主體施工單位需依照本所提供之平面示意圖留設其實驗室空間，以及設計配置基本管線。其相關介面的整合項目包含：一、隔間工程：主體工程與配光實驗室區域相交處的構造體介面部分整合。因配光曲線實驗室位於 E403 的左半空間，與前項主體工程以一牆相隔，為考量是否有結構相連接的問題，由配光曲線廠商提出空間需求及隔間構造計畫，兩空間構造體銜接部分經建築師與主體工程廠商評估，配光曲線實驗室隔間構造並無搭接於主體構造上，為一獨立架構因此僅需考量相關設備與配線等銜接工程。（配置圖參照圖 2-11）圖 2-11 主體工程與配光曲線實驗室區平面配置示意圖. 13.

(26) 人工光及自然光實驗整合測試研究. 二、電力設備：配合儀器廠商所提供的電力需求及配線。（一）插座系統：壁式附接地雙暗插座 15A 125V。配光曲線實驗室、實驗控制室、儲藏室與會客室各兩組。（二）照明系統：配置 20W*4 電子式高功率 T-BAR 嵌頂式含鏡面鋁板燈具。（三）其他弱電系統：實驗控制室與會客室各一組插座。三、環境控制：配光曲線實驗室採恆溫恆濕空調系統（圖 2-12），溫度範圍 23±1℃、濕度範圍 55±5%，實驗控制室與會客室的空調需求採一般空調系統（圖 2-13 ），依照實驗空間配置預留空調管線及設備安裝位置。圖 2-12 配光曲線室恆溫恆濕空調系統配管. 圖 2-13 會客室一般空調系統. 四、消防排煙系統：依據配光曲線廠商所提供的空間配置圖，安排規劃排煙管線配置（圖 2-14、2-15）。圖 2-14 原有消防排煙口. 14. 圖 2-15 依照實驗空間調整後預留排煙系統.

(27) 第三章實驗室建置執行報告. 第三章實驗室建置執行報告光環境實驗室共包含五個實驗室－「配光曲線實驗室」、「光源效率測定實驗室」、「材料光學測定實驗室」、「照明實驗室」與「自然光實驗室」。實驗室建置於台南內政部建築研究所性能實驗群之環境館中，因各實驗室操作環境不同需求，需分別依據特性設計空間、相關設施及設備儀器。因此光環境實驗室的建置，先後依序為空間、設施等硬體作業，以及各間實驗室的儀器安裝作業。本研究依照前述實驗室建置的程序，於後述章節中說明各項建置作業之執行過程，包含主體工程與五間實驗室儀器設備採購共六大項，項目內容主要由得標後分為：細部規劃、工程執行進度、工程施作與儀器設備安裝紀錄等三項。. 3.1 實驗室建置性能及規格整合記錄 3.1.1 主體工程及相關設施工程本實驗室主體與設備工程建構項目主要為四大項目：第一項空間規劃項目與規模、第二項實驗室主體工程、第三項實驗室設備工程、第四項特殊需求工程。以下逐項說明詳細規劃內容，所有詳細圖面請詳附錄四。一、空間規劃項目與規模實驗室為二層樓挑高空間，於 E403 室、E406 室兩空間中設置五個光環境實驗室及一間辦公室（詳附錄四，圖 A2-1、A2-2）。各實驗室其空間尺寸如下：（一）燈具配光曲線測定實驗室：16mL x 7.5mW x 9mH（E403 室四樓）。（二）光源效率測定實驗室：9mL x 9mW x 4.5mH（E403 室五樓）。（三）材料光學測定實驗室：9mL x 5mW x 3mH（E406 室五樓）。（四）照明實驗室：9mL x9mW x 9mH（E403 室四樓）。（五）自然光實驗室：9mL 5mW x 3mH（E406 室四樓）。二、實驗室主體工程由於本實驗體架設於原建築體之樓地板面。因此需依據原建築設計及結構強度規劃提出介面接點結構安全設計簽證，及因施工中損壞原建築體部分須予以復原。此部分工程內容包含設計、施作各子實驗室所需之鋼構體工程、實驗室空間所需之地板、門、窗、樓梯、隔間、天花板、基本之室內裝修、傢俱… 等設施。. 15.

(28) 人工光及自然光實驗整合測試研究. （一）主結構－由於本實驗體架設於原建築體之樓地板面，且隔間牆跨過「浮動地板」中央，為考量其結構載重傳遞及安全性問題，取消「浮動地板」，並將主要結構架設於原建築物主結構體上。（二）分間牆－防火時效 1 小時、隔音 30dB 以上、防靜電。材料以輕鋼構組成，牆面之面板為五分矽酸鈣板，內填充玻璃棉。（三）樓板－新增樓版與原結構體接合，樓板能承載實驗儀器與相關設備之重量。地板面材為防滑、耐磨、平整。（四）門窗－內部隔間門高度 220 公分、寬度需為 180 公分，能供大型儀器進出，門窗之裝修材料具備隔音 30dB 以上及氣密 2m²/m³xhr 以下的功能。（五）天花板－採用和本所環境館相同材質、規格之天花板，各室天花板高度為 3M 以上。（六）室內樓梯－光源效率測定實驗室之室內樓梯淨寬度須達 1.2m 以上、材料光學測定實驗室之室內樓梯寬度得配合 E406R 門寬度。（七）傢俱－傢俱型式請詳（附錄四，4-1）。三、實驗室設備工程包含恆溫恆濕空調系統、消防、水電、電信、網路、室內照明系統…等。因應本實驗室未來操作提出最大電力負荷、消防安全、人員進出監控等設施之計算、設備及管線系統配置圖。（一）電氣系統－完整空調設備及換氣系統設備之控制盤，包括開關箱，馬達起動器，和所有的電氣管線、電線、配線工程等。所有子實驗室內之包含正常、緊急及維修用途之照明盤、插座盤(110V/220V)、照明燈具及配線工程等。（二）照明系統－採用嵌頂 T-BAR 型日光燈。所有照明燈具將採用 1∮220V/60HZ，並配合既有建築照明迴路設置專用照明分電盤（含一般、緊急）。（附錄四，圖 E-4）（三）插座系統－所有實驗室內插座系統皆配備 110V/220V 的插座（110V 15A IP 3PIN 及 220V 15A 1P 3PIN（ONE GROUNDED）型式），插座數量及位置請詳（附錄四，圖 E-6）。. 16.

(29) 第三章實驗室建置執行報告. （四）消防滅火設備－各實驗內皆需配置二氧化碳滅火器、安全警示設備、配置位置、排煙系統請詳（附錄四，圖 F-4、F-5、F-6、F-7）。（五）資訊及電信網路－架構完整電信迴路系統、資訊網路系統。各子實驗室之弱電系統(電信、網路等) ，與既有建築物弱電系統設施配合。（六）給排水－配合原有給排水設施於會議室安裝洗手台（附錄四，圖 W-1）。（七）空調設備－空調設備機房位於 4F 室外空調機房區，所有相關空調系統及電氣系統、排風系統等，均置放此空間內並應採用耐候機型。依 CNS 標準，空調主機系統採用氣冷式，送風側採用空調箱恆溫恆濕設備或一般空調箱設備。實驗室各空間空調需求如下（表 3-1）：表 3-1 各實驗室空間之空調需求表空間名稱空調設備配光曲線燈具配光曲儀測量室空調箱恆溫恆濕線實驗室. 控制室. 一般空調箱. 光源效率測定實驗室. 空調箱恆溫恆濕. 材料光學測定實驗室. 一般空調箱. 照明實驗室實驗室. 空調箱恆溫恆濕. 實驗準備室會議室自然光實驗室. 一般空調箱一般空調箱一般空調箱. 環境需求溫度範圍：23±1℃ 濕度範圍：55±5%. 備註採用 DDC 控制模組或中央處理器控制系統。. 一般溫度範圍：25±1℃ 濕度範圍：55±5% 一般溫度範圍： 20～35℃±1℃ 濕度範圍： 45～90％RH±5% 一般一般一般. 採用 DDC 控制模組或中央處理器控制系統。. 採用 DDC 控制模組或中央處理器控制系統。. 四、特殊需求工程（一）配光曲線實驗室特殊施工規格主體工程中僅負責配光曲線實驗室的基本空調、水電等配線施工，其細部隔間及內部規劃工程將與儀器設備採購屬同一發包。故施工單位需依照本所提供之配光曲線室平面配置圖設計基本管線。 1.電力設備：電力需求須配合實際儀器廠商所提供的電力需求及配線作調整。配線工程包含照明、插座等項目。 2.弱電系統：包含電信迴路系統、資訊網路系統配線預留。 3.環境控制：實驗室的空調需求，基本依照前述子實驗室共同需求的內容為主，但仍需配合儀器廠商所提供的空調環境設定條件，調整空調管線配置與空調設備安裝等工程。 17.

(30) 人工光及自然光實驗整合測試研究. （二）照明實驗室特殊施工規格. 圖 3-1 活動門扇雙面材高 3M. 此實驗空間為設計一活動構造，可彈性組合建立一淨空間約 8mLx 6mWx 6mH 之實驗空間，可針對不同實驗需求，改變空間大小、高度與更換牆壁裝修材、吸音材。活動的隔間方式主要分為活動門扇與活動布幔兩種規格，活動門扇（圖 3-1）為固定高度 300cm，作為一般空間高度的照明實驗；活動布幔（圖 3-2）可配合實驗需求調整高度在 0-600cm 的範圍間，可測量挑高空間的照明實驗，請詳（附錄四，圖 A3-1、A3-2）。昇降天花板設備包含昇降天花板、活動隔屏、活動布幕等三項設備間軌道銜接規劃的部分。請參考（圖 3-3）及後述詳細規格內容。圖中標明昇降天花板上軌道與兩側活動隔屏、活動布幕軌道銜接的設計圖，虛線為軌道交接點，交接處高度為三米。圖 3-3 照明實驗室升降天花版軌道平面圖. 活動門扇交接軌道. 活動布幕交接軌道. 升降天花板上軌道入口. 18. 圖 3-2 活動布幔高 6M.

(31) 第三章實驗室建置執行報告. 1.活動門扇：尺寸為約 D5~10cm*W100cm*H300cm 的鍍鋅鋼材框架及面板（雙面材：光面及深色面板），屬無塵室級庫板片（圖 3-1）。門扇本身可水平向度 180 度旋轉，單片門扇間可拆離及組合成連續面，部分活動門扇需含單開門與觀測窗。 2.活動布幔：此布幔為雙面防焰材質，一面為反光面材一面為深色面材，勾附於軌道上（圖 3-2）。活動布幔需能將活動燈架圍蔽，單面尺寸約為 W800cm*H600cm(附魔術氈)，共有二面；布幔軌道需使用特殊懸吊系統，以利和活動壁體軌道共構。 3.活動壁體收納區：活動天花板升降範圍外設置收納區與旁通的軌道設計，以利堆置多餘活動門扇及布幔（圖 3-3）。 4.活動天花板（上附活動燈架）：（1）實驗區域內含一約 8m x 6m 之電動昇降式活動天花板，可無段昇降範圍 0.5m~ 6m（自高架地板面起算），每 0.25m 於牆柱標計，含慢速雙向電動馬達。（2）活動燈架安裝於活動天花板上，燈架為 2’x2’ T-bar 明架輕鋼架、燈具獨自控制開關、深色天花板材、燈具等之供料按裝。（3）含防震防掉落安全裝置，於緊急狀況發生時，能使升降天花板停止於高度 1.6m 處。（4）活動燈架配合上述活動壁體裝置，在輕鋼架燈具格間設置軌道。（5）活動燈架照明系統選用標準型 2’x2’ T-bar 燈具。（6）活動燈架上可承載 2 人立於其上，可上升至樓板下，以兼供維修天花板內設備之維修工作台。（7）隔板圍蔽模式時，活動燈架與活動壁體間無間隙不透光。 5.環境控制：照明實驗室的空調需求為恆溫恆濕系統，並需配合實驗條件同時考量大小不同空間區域搭配各種溫溼度狀態，因此設計高架地板，採用由地面送風的方式（圖 3-4、3-5、3-6），配合活動隔間區域設置出風口位置，以求達到不同區域大小皆能控制其溫濕度的需求。. 19.

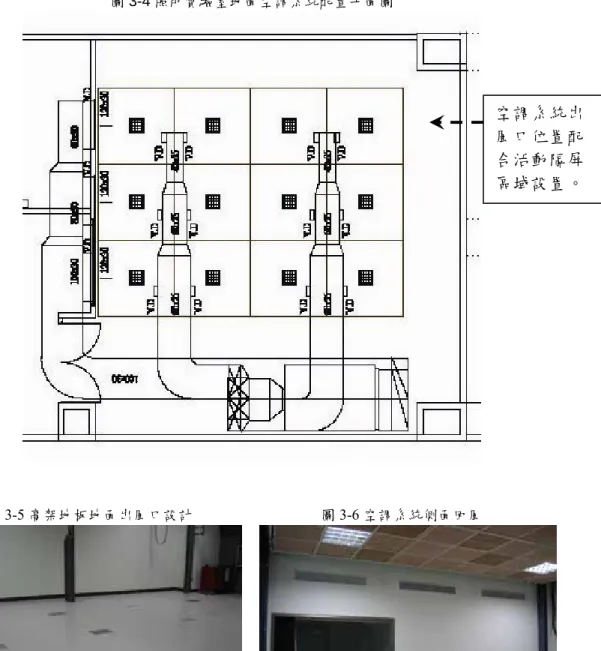

(32) 人工光及自然光實驗整合測試研究. 圖 3-4 照明實驗室地面空調系統配置平面圖. 空調系統出風口位置配合活動隔屏區域設置。. 圖 3-5 高架地板地面出風口設計. 20. 圖 3-6 空調系統側面回風.

(33) 第三章實驗室建置執行報告. 3.1.2 配光曲線實驗室隔間工程及儀器設備實驗室主要建構項目分為下列兩大項，第一項：配光曲線實驗室之裝修工程，計分為四小項，主要為實驗室之隔間、照明計畫等基礎環境工程，與空調及配電等需求之配線計畫；第二項為實驗儀器設備。包含詳細規格性能及安裝定位工程項目。本節內容主要依據實驗室建構項目，分為工程規劃及儀器規劃兩階段說明，並以執行進度表作整體之匯整。一、配光曲線實驗室工程規劃（一）實驗室隔間計畫（詳附錄六，圖 A1-1、A1-2）燈具配光曲線測定實驗室空間配置如下（圖 3-7） 1.配光曲線儀實驗室：配光曲線儀擺放、運作的空間。 2.控制室：配光曲線儀主控空間，擺放控制儀器及電腦等相關設備。 3.會客展示室：具備展示功能，提供未來參觀人員休息及解說空間。 4.準備室：提供送測燈具、備品及實驗輔助設備等物品之收納及準備空間。圖 3-7 配光曲線測定實驗室空間配置圖. （二）實驗室隔間工程隔間及基本裝修需配合本實驗室前置的裝修工程，考量與其他子實驗室其裝修材料的整體性。設計、施作實驗室隔間，若含鋼構體樓版工程，需提供相關載重安全計算書及結構技師簽證。. 21.

(34) 人工光及自然光實驗整合測試研究. 1. 分間牆：固定分間牆防火時效 1 小時、隔音 30dB 以上、防靜電。材料以輕鋼構組成，牆面之面板為四分矽酸鈣板，內填充玻璃棉。 2. 地. 板：配光曲線儀實驗室的地板需為地毯裝修材（詳 5.特殊規定），其他空間包含走道部分採用 PVC 地磚（與主體工程相同）。（圖附錄六，圖 A3-1）. 3. 門. 窗：內部隔間門高度 220 公分、寬度 180 公分。門窗之裝修材料隔音 30dB 以上的功能。. 4. 天花板：配合環境館採用輕鋼架礦纖天花板（圖附錄六，圖 A4-1、 A4-2）。 5. 配光曲線儀實驗室特殊規定：為避免餘光遮敝效應，燈具配光曲線實驗室之測定室應維持暗室之狀態，亮度為 0，暗室內牆壁、天花板、地板、傢俱等均應為黑色。故天花板及四周牆壁塗以低反光率黑色面漆，地面採深色之絨毛地毯覆蓋。（三）照明計畫依據實驗室使用性質及照度需求作規劃，所有實驗室空間配合天花板型式採用 20W×4 電子式高功率 T-BAR 嵌頂式含鏡面鋁板燈具，配置請詳（圖附錄六，圖 P-1、P-2）光曲線儀器室內之燈具，為避免產生燈具反射情形，燈罩部分需噴黑色漆處理。（四）空調、配電、室內電話、網路系統配置計畫配光曲線實驗室各空間插座配置詳（圖附錄六，圖 P-3），調系統需求規劃如（表 3-2）（圖附錄六，圖 AC-1、AC-2）表 3-2 配光曲線實驗區空調系統表. 22. 空間名稱空調設備配光曲線氣冷式冰水主機儀測量室恆溫恆濕空調箱. 環境需求能力∕廠牌備註採用 DDC 控制模組或中溫度範圍：23±1℃ 15RT 央處理器控制系統。濕度範圍：55±5% carrier. 控制室. 一般空調箱. 一般. 會客室. 一般空調箱. 一般. 5.2kw carrier. 一對二分離式空調機.

(35) 第三章實驗室建置執行報告. 二、實驗儀器及相關設備細部規劃配光曲線實驗室可提供一般照明及 LED 各類燈具之配光曲線量測，搭配各類分析軟體，提供燈具效率、Polar diagram、3D Polar diagram、Cartesian diagram、Intensity（cd）、眩光限制曲線、利用係數等各類分析，以提供建築師與照明設計師設計規劃時之參考。（一）儀器性能及規格表 3-3-1 配光曲線實驗室儀器設備項目表項設備名稱次. 主要配備 1.燈具配光曲線測定儀（Goniophotometer）. 2.原廠測試用標準燈組（reference test luminaries with mounting bracket）. 燈具配光 1 曲線測定 3.多功能整合自動化軟體（software）裝置. 電源及耗電量 380V*6 220V*6 40A --. --. 單數型號⁄供應廠商位量. 2500Kg GO-DS1600⁄ 台 1 儀器平放置地面 LMT --. 組 3. --. 套 1. --. 台 1. 40kg 整合於機櫃內. 套 1. LMT LIMES2000 program package for GO-DS1600⁄. LMT. 4.記錄、統計、繪圖系統 -5.光源量測用電源供應器設備（Electric power supply 110/220V and measuring instruments for light sources） 6.溫溼度紀錄器 battery 實驗輔助 7.電子磅秤 2 110V 設備 8.高空作業台 110V 圖 3-8 配光曲線儀. 尺寸重量安裝方式. -20 Kg 313Kg. GO-DS1600⁄ LMT. 台 1 Lufft 8152.00 台 1 FSB 930 台 1 MPL-80AC. 圖 3-9 配光曲線量測裝置組. 23.

(36) 人工光及自然光實驗整合測試研究. （二）主要量測及實驗項目 1.配光實驗室設備可量測各式照明用燈具及光源的基本光度資料，包括：－各式燈具（如：室內、室外、街道、隧道、運動場、工廠及 LED 燈）－各式光源（如：白熾燈、鹵素燈、日光燈、氣體放電燈、LED） 2.量測光源的基本光度資料並包含下列數據：－光強度 measurement of photometric quantity（Luminous Intensity）－幾何資料 measurement of geometric quantities（角度、光度距離）－電性資料 electrical measurements（電流、電壓、功率）－光通量、照度分布及光度分布 3.配光實驗儀器設備符合國際通用標準規範，包括： CIE 121-1996、CIE-70-1987、CIE84-1989、CIE69-1987、EN13032-1： 2004E、BS5225. Part 1 表 3-3-2 配光曲線實驗室儀器功能及實驗項目表設備組. 儀器功能敘述室內照明. 戶外道路照明. 配光曲線測定儀. 區域景觀照明. 實驗項目燈具性能概要表光度值表照明率表利用率表最大光度圖表等照度圖燈具配光形式判別表光度值表光度值概要表照度值表燈具性能概要表光度值表等光度圖等照度圖配光曲線圖. 圖示. 配光曲線圖. 區域光度分佈圖. 重要加強照明. 燈具性能概要表配光曲線圖照度表光度表照明錐表照明設計表眩光限制曲線圖. 24.

(37) 第三章實驗室建置執行報告. 3.1.3 光源效率測定實驗室儀器設備本實驗室主要區分為三大實驗主題：光源效率測定檢測、實用性評估試驗、 LED 光源特性測定檢測。一、儀器性能及規格（此部分資料預計 2005 年 12 月招標作業完成後補上）表 3-4-1 光源效率測定實驗室儀器設備項目表設備組. 儀器名稱 1. 直徑 2m 積分球（2m Integrating Sphere）. 2. 直徑 1m 積分球（1m Integrating Sphere） 3.量測燈座與量測接頭 4.可調性螢光燈座架光源效率 5.白熾燈標準燈 E27 測定裝置 6.螢光燈標準燈 7.控制櫃、工作桌 8.電腦分析系統 9.測定、分析軟體 10.光源量測用電源供應器設備 11.標準色度,色温,光度, 輝度校正設備實用性評 12.光束維持率試驗機估試驗 13.可程式恆溫恆濕試驗 14-1.LED 光源配光特性測定裝置 LED 光源 14-2.LED 光學電器特性特性測定測試裝置裝置 14-3. LED 積分球（300mm）圖 3-10 積分球. 電源及耗電量. 尺寸重量安裝方式. 單數型號∕供應廠商位量台 1 台 1 組組支組組套套. 11 2 3 1 1 1 1. 套 1 台 1 台 2 台 1 組 1 組 1 組 1 圖 3-1 1LED 量測設備. 25.

(38) 人工光及自然光實驗整合測試研究. 二、主要量測及實驗項目表 3-4-2 光源效率測定實驗室儀器功能及實驗項目表設備組. 儀器名稱. 儀器功能敘述. 1.直徑 2m 積分球 2.直徑 1m 積分球 3.量測燈座與量測接頭 4.可調性螢光燈座架 5.白熾燈標準燈 E27 光源效率測 6.螢光燈標準燈 7.控制櫃、工作桌定裝置 8.電腦分析系統 9.測定、分析軟體 10.光源量測用電源供應器設備 11.標準色度,色温,光度, 輝度校正設備實用性評估 12.光束維持率試驗機試驗 13.可程式恆溫恆濕試驗 14-1.LED 光源配光特性測定裝置 LED 光源特 14-2.LED 光學電器特性性測定裝置測試裝置 14-3.300mm LED 積分球. （此部分資料預計 2005 年 12 月招標作業完成後補上）. 26. 實驗項目.

(39) 第三章實驗室建置執行報告. 3.1.4 材料光學測定實驗室儀器設備瞭解有關各類建材之基本光學性能，提供建材產業界參考而應用於照明領域。一、儀器性能及規格表 3-5-1 材料光學測定實驗室儀器設備項目表儀器名稱. 電源及耗電量. 多變角型光澤測定儀 1. MULTI-ANGLE GLASS. 150W. METER MODEL. 2 鏡面反射率檢查裝置. 3. 曇（霧）度測定器 HAZE METER MODEL. 攜帶式分光色差計 4. SPECTRO COLOR METER. 5 攜帶式放射溫度計. 110V AC60Hz 150W 110V AC60Hz 100W 110V 轉 8V 整流器. 1.5V 電池 6 顆 30mA. 6 分光電腦測色色差計 200W. 儀器尺寸重量安裝方式尺寸：400×250×100 ㎜重量：10 ㎏安裝：桌上型室內量測尺寸：500×350×300 ㎜重量：20 ㎏安裝：桌上型室內量測尺寸：300×500×400 ㎜重量：15 ㎏安裝：桌上型室內量測尺寸：85*145*170mm 重量：420g 安裝：攜帶式室內、環境系統量測尺寸：80.5H×90W×126D 重量：620g 安裝：攜帶式室內、環境系統量測尺寸：227H×508W×364D 重量：20 ㎏安裝：桌上型室內量測. 單數位量. 型號∕供應廠商. 台 1. GL-30 雷光科技股份有限公司. 台 1. TR-1100AD 雷光科技股份有限公司. 台 1. HZ-40P 雷光科技股份有限公司. 台 1. SCM-108 雷光科技股份有限公司. 台 1. IR-505 雷光科技股份有限公司. 台 1. SCC-20 雷光科技股份有限公司. 圖 3-12 鏡面反射率檢查裝置 TR-1100AD. 圖 3-13 曇（霧）度測定器 HZ-40P. 圖 3-14 攜帶式分光色差計 SCM-108. 27.

(40) 人工光及自然光實驗整合測試研究. 二、主要量測及實驗項目實驗項目包含：（1）材料反射率檢測、（2）材料光澤度檢測、（3）受光之色彩反應檢測、（4）受光產生之性能衰減、（5）透射率檢測。表 3-5-2 材料光學測定實驗室儀器設備規格表儀器名稱. 功能敘述. 實驗項目. 1. 多變角型光澤測定建材表面光澤之檢測。儀. 木材、地板、塑膠、塗料、油漆、樹脂、磁磚、裝潢材料(壁紙、建材)、纖維(人工毛、不織布) 等。. 2. 鏡面反射率檢查裝檢測鏡面建材表面光澤置. 磁磚、裝潢材料(建材)、鋼板、帷幕玻璃、金屬製品、玻璃等。. 3. 曇（霧）度測定器測試建材之透光度、曇度之帷幕玻璃、玻璃、透明或半透明材質等檢測. HAZE METER MODEL. 現場室內裝潢後建材或壁木材、地板、塑膠、塗料、油漆、樹脂、磁 4 攜帶式分光色差計色之檢測，可用於顏色與色磚、裝潢材料(壁紙、建材)、鋼板、纖維(人差的測定與顏色的管理。工毛、不織布) 、金屬製品、玻璃等。. 5 攜帶式放射溫度計. 建材表面或燈具表面溫度之快速、機動性之檢測。. 木材、地板、塑膠、塗料、油漆、樹脂、磁磚、裝潢材料(壁紙、建材)、鋼板、纖維(人工毛、不織布) 、電線電器、玻璃等. 檢測建材之固體反射式、固木材、地板、塑膠、塗料、油漆、樹脂、磁分光電腦測色色差體透過色、液體透過色、粉磚、裝潢材料(壁紙、建材)、鋼板、纖維(人 6 計體、粒狀、膏狀、半透明物、工毛、不織布) 、金屬製品、玻璃等。混濁色與色差。圖 3-15 攜帶式放射溫度計 IR-505. 28. 圖 3-16 分光電腦測色色差計 SCC-20.
