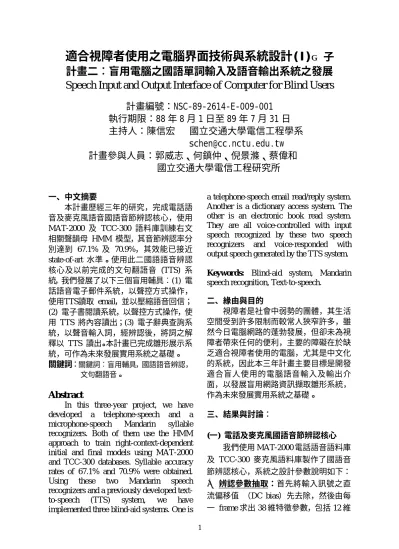

適合視障者使用之電腦界面技術與系統設計(I)
子
計畫二︰盲用電腦之國語單詞輸入及語音輸出系統之發展
Speech Input and Output Interface of Computer for Blind Users
計畫編號：NSC-89-2614-E-009-001
執行期限：88 年 8 月 1 日至 89 年 7 月 31 日
主持人：陳信宏 國立交通大學電信工程學系
schen@cc.nctu.edu.tw
計畫參與人員：郭威志、何鎮仲、倪景滌、蔡偉和
國立交通大學電信工程研究所
一、中文摘要 本計畫歷經三年的研究，完成電話語 音及麥克風語音國語音節辨認核心，使用 MAT-2000 及 TCC-300 語料庫訓練右文 相關聲韻母 HMM 模型，其音節辨認率分 別達到 67.1% 及 70.9%，其效能已接近 state-of-art 水準。使用此二國語語音辨認 核心及以前完成的文句翻語音 (TTS) 系 統，我們發展了以下三個盲用輔具︰(1) 電 話語音電子郵件系統，以聲控方式操作， 使用TTS讀取 email，並以壓縮語音回信； (2) 電子書閱讀系統，以聲控方式操作，使 用 TTS 將內容讀出；(3) 電子辭典查詢系 統，以聲音輸入詞，經辨認後，將詞之解 釋以 TTS 讀出。本計畫已完成雛形展示系 統，可作為未來發展實用系統之基礎。 關鍵詞：關鍵詞︰盲用輔具，國語語音辨認， 文句翻語音。Abstr act
In this three-year project, we have developed a telephone-speech and a microphone-speech Mandarin syllable recognizers. Both of them use the HMM approach to train right-context-dependent initial and final models using MAT-2000 and TCC-300 databases. Syllable accuracy rates of 67.1% and 70.9% were obtained. Using these two Mandarin speech recognizers and a previously developed text-to-speech (TTS) system, we have implemented three blind-aid systems. One is
a telephone-speech email read/reply system. Another is a dictionary access system. The other is an electronic book read system. They are all voice-controlled with input speech recognized by these two speech recognizers and voice-responded with output speech generated by the TTS system.
Keywor ds: Blind-aid system, Mandarin
speech recognition, Text-to-speech.
二、緣由與目的 視障者是社會中弱勢的團體，其生活 空間受到許多限制而較常人狹窄許多，雖 然今日電腦網路的蓬勃發展，但卻未為視 障者帶來任何的便利，主要的障礙在於缺 乏適合視障者使用的電腦，尤其是中文化 的系統，因此本三年計畫主要目標是開發 適合盲人使用的電腦語音輸入及輸出介 面，以發展盲用網路資訊擷取雛形系統， 作為未來發展實用系統之基礎。 三、結果與討論︰ (一) 電話及麥克風國語音節辨認核心 我們使用 MAT-2000 電話語音語料庫 及 TCC-300 麥克風語料庫製作了國語音 節辨認核心，系統之設計參數說明如下： ∗ 辨認參數抽取：首先將輸入訊號之直 流偏移值 （DC bias）先去除，然後由每 一 frame 求出 38 維特徵參數，包括 12 維
2 的倒頻譜參數（MFCC）、12 維的一階差 量倒頻譜參數（delta MFCC）、12 維的二 階差量倒頻譜參數（delta-delta MFCC）、 1 維 的 一 階 差 量 對 數 能 量 （ delta-log-energy）以及 1 維的二階差量對數能量 （delta-delta-log-energy）；frame 長度為 30 ms，移動間隔為 10 ms。 ∗ 通道效應補償：採用 SBR (Signal Bias Removal) 法，去除訊號中的通道偏移， 它先建立一個 codebook，將每一 frame 之 辨認參數 encode，由 encoding error vector 之平均來求出通道偏移量，再將其移除。 ∗ 訓練方法：模型的訓練是使用「切割 －K 均值訓練程序」(segmental k-means training procedure)，它是一個包含兩個步 驟的反覆疊代程序，ㄧ為使用現有 model 對 training utterances 進行切割，另一為 model 的 updating。 ∗ 辨認方法：辨認時，我們是使用「一 階 動 態 規 劃 演 算 法 」 (one stage DP algorithm)來求取最佳的辨認音節串。 ∗ 音長模型：使用之音長模型為對狀態 長度分布假設為加瑪（Gamma）分布。 ∗ HMM 模型：我們使用聲母 (initial) 及 韻 母 (final) 次 音 節 為 acoustic modeling units，建立 HMM 模型，首先 建立 100 個右相關（right-final-dependent, RFD）聲母模型及 40 個前後文不相關 (context-independent, CI) 韻母模型，其中 聲、韻母模型分別使用 3 及 5 個狀態，而 模型為 gender dependent，亦即男女分別建 立模型；接著將 CI 韻母模型再細分為右 文相關 (right-context-dependent, RCD) 之 韻 母 模 型 ， 細 分 之 方 法 採 用 決 策 樹 法 (decision tree method)，它的原理是建立在 語 音 學 (phonetic) 及 聲 學 (acoustic) 上，利用聲音的特性來分類，找出最佳的 類別，其做法是由所有語音資料中，把含 有相同的不相關模型的語料放在根節點 (root node)，再根據我們所給的問題，看 有那些符合那些不符合，而據此分裂成兩 個節點，每一節點為一群；再由所有的問 題分群中，依一分群效能量測來決定最佳 的問題及分群；循序重覆分群，最後完成 一個 tree，由每一末梢節點訓練一個 RCD HMM 初始模型。完成 RCD 韻母模型分群 後，再使用 segmental k-means 訓練程序來 獲得最後之 HMM 模型。 ∗ 實驗結果：電話語音的辨認實驗是採 用 MAT2000 語料庫中的兩個子分項 DB4 （詞）及 DB5（短句）為訓練語料，其內 容包含男生 1079 人共 175305 音節，女生 1300 人共 303866 音節，建立了男女兩套 的 100 個聲母模型與 40 個 CI 及 290 個 RCD 韻母模型，測試語料使用 500 句連續 語音，結果列於表一。 表一、電話語音的辨認實驗結果 Ins. Del. Sub. Accuracy CI 0.95% 1.73% 31.28% 66.0% RCD 3.26% 0.74% 28.94% 67.4% 麥克風語音的辨認實驗是採用 TCC-300 語料庫，它包含台大（短句）、成大 （長文）及交大（長文）錄製的 300 人語 料，男生 150 人共 165727 音節，女生 150 人共 166981 音節；用此語料分別建立了 男女兩套的 100 個聲母模型與 40 個 CI 及 290 個 RCD 韻母模型，我們使用 4/5 的 語者語料來訓練模型，其餘 1/5 的語者語 料來測試，結果列於表二。 表二、麥克風語音的辨認實驗結果 Ins. Del. Sub. Accuracy CI 1.35% 0.63% 28.63% 69.3%
3 RCD 1.43% 0.48% 27.13% 70.9% ∗ 實驗結果分析：上述兩實驗結果均較 去年之結果有大幅進步，主要改進在於︰ (1)使用大的語料庫來訓練 HMM 模型； (2) 嚴 謹 的 控 制 整 個 訓 練 過 程 ;(3) 使 用 decision tree 法來訓練 RCD final 模型。
(二) 盲用輔具雛形展示系統 使用上述的兩個國語語音辨認核心 及以前完成的文句翻語音 (TTS) 系統， 我們發展了以下三個盲用輔具︰(1) 電話 語音電子郵件系統，以聲控方式操作，使 用 TTS 讀取 email ，並以壓縮語音 回 信；(2) 電子書閱讀系統，以聲控方式操 作，使用 TTS 將內容讀出；(3) 電子辭典 查詢系統，以聲音輸入詞，經辨認後，將 詞之解釋以 TTS 讀出。它們均採用圖一 之系統架構，以下簡略說明它們的功能︰ A. 電話讀取電子郵件系統 當使用者撥電話進入系統後，它會利 用 TTS 來和使用者進行溝通，引導其依序 輸 入 姓 名 和 密 碼 以 進 入 郵 件 伺 服 器 ， 圖一、盲用輔具系統架構圖 並可進一步的執行電子郵件功能，其動作 如同由電腦經網路進入電子郵件系統一 般。而在讀信方面，乃是以 TTS 將信件內 容讀出，進而利用系統辯認的核心來辯認 出使用者口語輸入的功能項目，由於為小 字彙辯認，因此有高的辯認率。而回信方 面是採用語音壓縮的方式，將壓縮的語音 回覆給寄件者。而在程式設計方面，採用 了 FSM (Finite State Machine)的觀念，將 不同的動作放置在不同的狀態並完成，此 設計方式是可輕易的檢測並修正系統。 B. 電子書閱讀系統 此系統設計之主要差別乃是改變系 統流程的內容，針對讀電子書的目的而規 劃出適合的功能。另外，在此系統中亦提 供記憶的功能，能紀錄使用者以前已讀段 落，如此一來，當下次在使用此系統時便 可接續之前已讀之段落，以 TTS 唸出使用 者欲聽取的文章內容。在辯認率的表現方 面，由於也是使用小字彙詞庫，所以依舊 有很好的辯認率。 圖二即是 A、B 兩系統的觀測介面， 經由介面所提供的訊息，便可清楚的掌握 系統的狀態及表現。 C. 電子詞典查詢系統 此系統乃是使用麥克風將欲查詢的 單詞輸入，經由辯認找出對應的解釋，再 利用 TTS 將解釋唸出。C 與 A、B 系統的 主要差異在於此為一大詞彙辯認系統。在 辯認率方面，經測試的結果，約為 35（正 確句數）/40（總句數）＝87.5％。 四、計畫成果自評： 本報告內容與原計畫內容相符。 五、參考文獻
1. Y. F. Liao and S. H. Chen, “A Modular RNN-based Method for Continuous Mandarin Speech Recognition,” to appear in IEEE Trans. Speech and Audio Processing.
4 2. W. J. Wang, Y. F. Liao and S. H. Chen,
“Prosodic Modeling of Mandarin Speech and Its
Application to Lexical Decoding,” Eurospeech’99, Budapest, Hungary, Sept. 1999.
圖二、電話語音電子郵件系統及電子書閱讀系統
