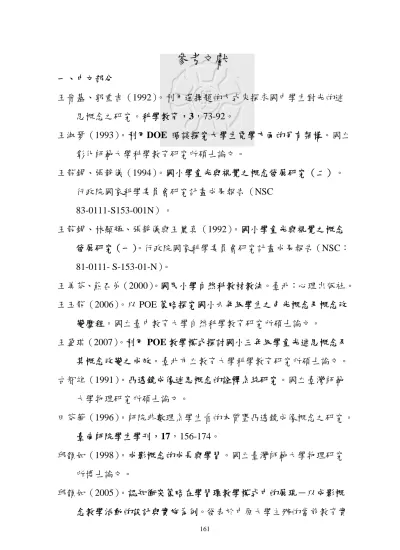

參考文獻

一、中文部分

王晉基、郭重吉（1992）。利用選擇題的方式來探求國中學生對光的迷思概念之研究。科學教育，3，73-92。

王淑琴（1993）。利用DOE 晤談探究大學生電學方面的另有架構。國立彰化師範大學科學教育研究所碩士論文。

王龍錫、張靜儀（1994）。國小學童光與視覺之概念發展研究（二）。

行政院國家科學委員會研究計畫成果報告（NSC 83-0111-S153-001N）。

王龍錫、林顯輝、張靜儀與王麗真（1992）。國小學童光與視覺之概念發展研究（一）。行政院國家科學委員會研究計畫成果報告（NSC：

81-0111- S-153-01-N）。

王美芬、熊召弟（2000）。國民小學自然科教材教法。臺北：心理出版社。

王玉龍（2006）。以 POE 策略探究國小六年級學生之色光概念及概念改變歷程。國立臺中教育大學自然科學教育研究所碩士論文。

王盈琪（2007）。利用 POE 教學模式探討國小三年級學童光迷思概念及其概念改變之成效。臺北市立教育大學科學教育研究所碩士論文。

古智雄（1991）。凸透鏡成像迷思概念的詮釋系統研究。國立臺灣師範大學物理研究所碩士論文。

田芬華（1996）。師院非數理系學生看的本質暨凸透鏡成像概念之研究。

臺南師院學生學刊，17，156-174。

邱韻如（1998）。成影概念的成長與學習。國立臺灣師範大學物理研究

所博士論文。

(2)

務問題與研究趨勢學術研討會。

邱彥文（2001）。國中理化課試行POE教學之個案研究。國立彰化師範大學科學教育研究所碩士論文。

邱建宏（2006）。利用二段式紙筆測驗探討中部地區高一、二學生光學迷思概念之研究。國立彰化師範大學物理研究所碩士論文。

李家銘（2001）。應用 POE 策略在低成就學生補救教學之個案研究。國立高雄師範大學科學教育研究所碩士論文。

李采褱（2003）。國小中、高年級學童光迷思概念研究。國立屏東師範學院數理教育研究所碩士論文。

何嘉峻（2003）。國二、國三不同性別學生光學迷思概念之研究。國立嘉義大學科學教育研究所碩士論文。

吳政勳（2003）。高中學生光學迷思概念之研究。國立臺灣師範大學物理研究所碩士論文。

吳穎沺、蔡今中（2005）。建構主義式的科學學習活動對國小高年級學生認知結構之影響－以「電與磁」單元為例。科學教育學刊，13（4）， 387-411。

林陳涌（1995）。從經驗證據和科學理論之間的關係來探討自然科實驗教學的意義。科學教育月刊，184，2-15。

林嘉琦（2006）。應用 POE 教學策略探討學習「溶解」單元概念改變之情形。國立高雄師範大學科學教育研究所碩士論文。

唐明（2001）。國小五年級學童光概念及相關迷思概念之研究。臺北市立

(3)

張麗莉（2001）。促進高中學生成像概念的發展之個案研究。國立高雄師範大學科學教育研究所碩士論文。

張宗義（2003）。POE 教學對國小學生水溶液概念改變之研究。國立臺北師範學院數理教育研究所碩士論文。

郭重吉（1992）。從建構主義的觀點探討中小學數理教學的改進。科學發展月刊，5，548-568。

郭金美（1999）。建構主義教學方法—影響學童光學概念學習教學模式的研究。嘉義師院學報，13，157-201。

教育部（2003）。國民中小學九年一貫課程綱要。臺北市：教育部。

許榮富、洪振方（1993）。凸透鏡成像理解的心智表徵及潛在特質分析。

科學教育學刊，1（1），77-100。

陳忠志（1989）。大一學生物理學錯誤概念之研究(Ⅱ)光學錯誤概念。行政院國家科學委員會專題研究計畫成果

（NSC77-0111-S017-005-D）。

陳忠志、林明良（2002）。高雄區高中學生幾何光學另有概念之研究。論文發表於第十八屆科學教育學術研討會。彰化市，國立彰化師範大學科學教育研究所。

陳義勳（1996）。國小高年級學生自然科學中力學單元迷思概念的探討。

臺北市立師院學報，27，83-104。

陳沛瑩（2004）。以 POE 教學策略探究國小六年級學童「熱」迷思概念及概念改變之研究。臺北市立師範學院科學教育研究所碩士論文。

陳均伊、張惠博與郭重吉（2004）。光反射與折射的另有概念診斷工具

之發展與研究。科學教育學刊，12（3），311–340。

(4)

果報告（NSC-78-0111-S-003-19-D）。

黃湘武、黃寶鈿（1991）。我國學生科學概念與推理能力發展之相關研究－認知衝突對學生面鏡成像及相關光學概念的影響。行政院國家科學委員會專題研究計劃成果報告（NSC80-0111-S003-027-D）。

黃文吟（1999）。從高中學生解釋物理現象的表徵與評價探討其概念架構與認知取向。國立彰化師範大學科學教育研究所博士論文。

黃鴻達（2002）。國中學生平面鏡成像概念之研究。國立臺灣師範大學科學教育研究所碩士論文。

陽季吟（2006）。探討電腦模擬實驗和動手操作實驗對概念學習之影響

－以八年級「透鏡成像」單元為例。國立臺灣師範大學科學教育研究所碩士論文

楊文金（1993）。多重現實與電學概念理解研究。科學教育學刊，1（2），

135-160。

葉辰楨（2000）。POE 模式在國一生物科教學之運用。論文發表於第十六屆科學教育學術研討會。臺北市，國立臺灣師範大學科學教育研究所。

蔡聰輝（2001）。由心智模式探討學生導引之類比教學對國二學生溫度與熱概念學習之研究。國立臺灣師範大學科學教育研究所碩士論文。

蕭倍如（2004）。臺中縣中小學學生對於光學迷思概念之研究。國立臺

中師範學院自然科學教育研究所碩士論文。

(5)

二、英文部分

Anderson, B. & Karrquist, C. (1983). How Swedish pupils, aged 12--15, understand light and its properties. European Journal of Science Education, 5(4), 387-402.

Bendall, S., & Goldberg, F., & Galili, I. (1993). Prospective elementary t e a c he r s ’ pr i or knowl e dge a boutlight. Journal of Research in Science Teaching, 30, 1169-1187.

Bruce, B. C. (2000). Benefits of P.O.E. Retrieves March 5, 2007, from http://www.lis.uiuc.edu/~chip/pubs/inquiry/POE/POEbenefits.shtml Bullock, S. M. (1999). Experiential science: an "experience first" approach

to teaching and learning science. Retrieves March 5, 2007, from http://www.unipissing.ca/vol-2-99-20/V221.htm

Carr, M. , Baker, M. , Bell, B. , Biddulph, F. , Jones, A. , Kirkwood, V. , Pearson, J. ,&Symington D.(1994). The constructivist Paradigm and some implications for science content and pedagogy. In Peter J. Fensham, Richard F. Gunstone, Richard T. White (Eds.), The content of science.

(pp.147-160), Washington D.C.：The Falmer Press.

Champagne, A. B., Klofer L. E. & Anderson J. H.(1980). Factors Influencing the Learning of Classical Mechanics. American Journal of Physics, 48(12), 1074-79.

Clayton W. M. Coe (1993). Predict-observe-explain science activities in the

junior high classroom –a qualitative inquiry. MED thesis of Saint

Mary's university(Canada).

(6)

Driver, R., & Oldham, V. (1986). A constructivist approach to curriculum development in science. Studies in Science Education, 13, 105-122.

Druyan, S. (1997). Effect of the Kinesthetic Conflict on Promoting Scientific Reasoning. Journal of Research in Science Teaching，34(10)，1083 -1099.

Eaton, J. F, Anderson, C. W., & Smith, E. L. (1983). Students'

Misconceptions Interfere with Science Learning: Case Studies of Fifth-grade Students. Elementary School Journal, 84, 365-379.

Fe he r , E. , & Ri c e , K. ( 1987) . Pi nhol e s a nd i ma ge s : Chi l dr e n’ s c onc e pt i ons of light and vision.(I). Science Education, 71(4), 629-639.

Feher, E., & Rice, K. (1988). Shadows and anti-i ma ge s : Chi l dr e n’ s conceptions of light and vision.(Ⅱ). Science Education, 72(5), 637-649.

Fekete, P. (1997). Teaching first year thermal physics on-line. Retrieves March 9, 2007, from

http://www.physics.usyd.edu.au/uniserv/fekete.html Fetherstonhaugh, T., Happs, J., &Treagust, D.(1987). Student

misconceptions about light: Acomparative study of prevalent views found inwestern Australia, France, New Zealand,Sweden and the United States. Research in Science Education, 17, 139-148.

Fetherstonhaugh, T. ＆ Tr e gus t , D. ( 1992) . St ude nt s ’ unde r s t a ndi ng of l i ght

(7)

Galili, I., Goldberg, F., & Bendall, S. (1993). The effects of prior knowledge and instruction on understanding image formation. Journal of Research in Science Teacher. 30, 271-303.

Ga l i l i , I . & Ha z a n A. ( 2000) . Le a r ne r s ’ knowl e dge i n opt i c s : I nt e r pr e t a t i on, structure and analysis. International Journal of Science Education, 22(1), 57-88.

Glynn, S. M. (1991). Explaining science concepts：A teaching-with-analogies model. In S. M. Glynn, R. H. Yeany & B. K. Britton (Eds.), The

psychology of learning science (pp. 220-240). Hillsdale, New Jersey:

LEA.

Goldberg, F. M. & McDermott, L. C. (1986).Student difficulties in

understanding image formation by a plane mirror. The Physics Teacher, 24(11), 472-480.

Goldberg, F. & McDermott, L.C. (1987). An investigation of student understanding of the image formed by a converging lens or concave mirror. American Journal of Physics, 55, 108-119.

Grayson,D.J. (1995). Many rays are better than two, The Physics Teacher, 33(1), 42-44.

Guense, E. (1985). Light. In R. Driver, E. Guesne & A. Tiberghien (Eds.), Chi l dr e n’ sideas in Science (pp.10-32). Milton Keynes：Open

University Press.

Guns t one , R. F. ( 1990) . “ Chi l dr e n’ s Sc i e nc e ” : A de c a de of de ve l opme nt s i n

sonstructivist views of science teaching and learning. The Australian

(8)

Gunstone, R.F., & Champagne, A. B. (1990). Promoting conceptual change in the laboratory. In E. Hegarty-Hazel (Ed,). The Student Laboratory and the Science Curriculum. London: Routledge.

Gunstone, R., F. & Mitchell, I. (1998). Metacognition and conceptual change.

In Mintzes, Wandersee, & Novak: Teaching science for understanding: A human constructivist view (Chapter 5:pp.133-163). United States of America:Academic Press.

Hashweh, M. Z. (1986). Toward an explanation of conceptual change.

European journal of science education, 8(3), 229-249.

Kinchin, I. M. (2000). Concept mapping in biology. Journal of Biological Education, 34(2), 61-68.

Kwon, J.S. (1989). A cognitive model of conceptual change in science learning. Physics Teaching, 7(1), 1-9. Korean Physics Society.

Langly, D., Ronen, M. & Eylon, B. S. (1997). Light propagation and visual pa t t e r ns : Pr e i ns t r uc t i on l e a r ne r s ’ c onc e pt i ons . Journal of Research in Science Teaching, 34(4), 399-424.

Lawson, A. E. (1988). A better way to teach biology .The American Biology Teacher, 50(5) , 266-289.

Lee, Y. J. (1998). The effect of cognitive conflict on s t ude nt ’ sconceptual

change in physics. Doctoral dissertation, Korea National University of

Education.

(9)

Liew, C. W., & Treagust, D. F. (1998). The effectiveness of

predict-observe-e x pl ai n t as k s i n di agnos i ng s t ude nt s ’understanding of science and in identifying their levels of achievement. Paper presented at the annual meeting of the American education research association. San Diego, April 13-17, 1998.(ERIC Document Reproduction Service No.

ED420715)

Marinopoulos, D, & Stavridou, H. (2002). The influence of a collaborative learning environment o n pr i ma r y s t ude nt s ’ c onc e pt i ons a boutacid rain.

Journal of Biological Education, 37(1), 18-24.

Mayer , R. & Wittrock, M. （1996）.Problem-solving transferr, in D.Berliner &

R. Calfee （Eds.）,Handbook of Educational Psychology.New York:Simon

& Schuster Macmillan

Mc Gi nn, M. K. , & Rot h, W. ( 1998) . As s e s s i ng s t ude nt s ’ unde r s t a ndi ng a bout levers: Better test instruments are not enough. International Journal of Science Education, 20(7), 813-832.

Niaz, M. (1995). Cognitive Conflict as a teaching Strategy in Solving

Chemistry Problems：A Dialectic-Constructivist Persoective. Journal of Research in Science Teaching, 32(9), 959-970.

Novak, J. D., & Gowin, D. B. (1984). Concept mapping for meaningful learning. In J. D. Novak & D. B. Gowin (Eds.), Learning how to learn (pp. 15-54). NY: Cambridge University Press.

Osborne, J. F., Black, P. J., Meadows, J. M. & Smith, M. (1993). Young

c hi l dr e n’ s ( 7-11) ideas about light and their development. International

(10)

Palmer, D. (1995). The POE in the primary school: An evaluation. Research in Science Education, 25(3), 323-32.

Pfundt, F. & Duit, R. (1991). Bi bl i ogr aphy : St ude nt s ’ al t e r nat i v e f r ame wor k s and science education. (3rd ed.). Keil, West Germany: IPN.

Posner, G. J., Strike, K. A., Hewson, P. W., & Gertzog, W. A. (1982).

Accommodation of scientific conception: Toward a theory of conceptual change. Science education, 66, 211-227.

Rosa, C. La, Mayer, M., Patrizi, P. & Vincentini-Missoni, M. (1984).

Commonsenses knowledge in optics: Preliminary results of an

investigation into the properties of light. European Journal of Science Education, 6(4), 387-397.

Russel, T. (1999). An introduction to P.O.E. Retrieved December 11, 2007, from http://educ.queensu.ca/~russellt/howteach/p-o-e.htm

Saxena, A. B. (1991). The understanding of the properties of light by student in India. International Journal of Science Education, 13(3), 283-289.

Searle, P., & Gunstone, R. F. (1990). Conceptual change and physics

instruction: A longitudinal study. Paper presented at the annual meeting of the American education research association. Boston, MA, April 16-20, 1990. (ERICDocument Reproduction Service No.ED320767) Se t t l a ge , J . ( 1995) . Chi l dr e n’ s c onc e pt i on of l i ght i n t he c ont e xt of a

technology-based curriculum. Science Education, 79(5), 535-553.

(11)

Singh A. & Butler P.H. (1990). Refraction : conception and knowledge structure. International Journal of Science Education, 12(4), 429-442.

White, R., & Gunstone, R. F. (1981). Understanding of gravity. Science Education, 65(3), 291-299.

White, R., & Gunstone, R. F. (1992). Prediction-observation-explanation. In White,R., & Gunstone, R., Probing understanding, 44-64.London: The Falmer Press.

William J. Beaty (1994) ." A Lens Misconception. ". Retrieves March 5, 2007,

from http://amasci.com/miscon/lens1.html

(12)

附錄一凸透鏡成像概念測驗卷

凸透鏡成像概念測驗卷

親愛的同學：

這份測驗卷主要的目的是想了解你對於「凸透鏡成像」的一些想法。它不是考試，與你學校成績沒有關係，也不會對外公佈，個人的填答結果只提供研究者和教學者的參考，請放心填寫。你的填答結果對未來的教學會有很重要的幫助。謝謝你的合作，敬祝

事事如意學業進步

國立臺灣師範大學科學教育研究所碩士班研究生尤建捷敬上

2007.8.2

A1. 中間部分較邊緣部分厚的透鏡稱為什麼？

（1）凹透鏡（2）凸透鏡（3）三稜鏡（4）平面鏡。

A2. 在野外採取「用冰點火」的求生技巧時，可將冰塊作成下列何種形狀來聚集太陽光，才能達到點火的目的？

（1）（2）（3）（4）

A3. 透鏡成像是利用光線的何種性質？

（1）直線傳播（2）反射（3）折射（4）色散。

(13)

A4. 在桌上，由左到右依序放置點燃的蠟燭、凸透鏡、屏幕，調整適當距離，就可以在屏幕上看到蠟燭的影像，如下圖所示。請問：屏幕上的影像是如何形成的？

（1）蠟燭所發出的光經透鏡產生反射，在屏幕上成像。

（2）蠟燭所發出的光經透鏡產生折射，在屏幕上成像。

（3）蠟燭所發出的光照在透鏡上時，透鏡會產生影像，然後投射在屏幕上。

（4）蠟燭所發出的光平行穿過透鏡，在屏幕上成像。

（5）蠟燭所發出的光都會通過凸透鏡鏡心，在屏幕上成像。

（6）其他

A5. 如下圖，蠟燭在屏幕上形成清楚的倒立實像，如果移去凸透鏡，只留下蠟燭及屏幕在原位置，請問在屏幕上的像會變的如何？

（1）無法成像。

（2）模糊一些的完整倒立實像。

（3）模糊一些的完整正立像。

（4）其他

(14)

A6. 在室內放置電燈，在電燈的左、右邊各有一物體，打開電燈後，請你選出電燈所發出的光線，其行進的正確路徑為下列何項？

（1）燈泡上有無數個光點，每個點所發出的光只會照射到所看到的物體上。

（2）燈泡上有無數個光點，每個點僅能發出一條光，以一直線射出。

（3）燈泡上有無數個光點，每個點所發出的光向四面八方射出。

（4）其他

(15)

B1. 在桌上，由左到右依序放置點燃的蠟燭、凸透鏡、屏幕，調整適當距離，就可以在屏幕上看到蠟燭的影像，如下圖所示。

若用不透光的紙將透鏡的上半部遮住，如下圖所示，請問在屏幕上的像會變的如何？

（1）倒立實像只剩下半部。（2）上暗下亮的完整倒立實像。

（3）無法成像。（4）像縮小為原倒立實像的二分之一大小。

（5）亮度較暗的完整倒立實像。（6）其他

你選該答案的理由為下列哪一選項？

（1）因為凸透鏡上半部被擋住了，光只能通過下半部。

（2）因為凸透鏡鏡心被擋住了。

（3）因為像的大小跟透光區域大小有關。

（4）因為就算通過凸透鏡的光線減少了，但蠟燭上的每個點仍能發出四面八方的光線。

（5）因為無法用光線作圖法畫出成像。

（6）其他

(16)

B2. 在桌上，由左到右依序放置點燃的蠟燭、凸透鏡、屏幕，調整適當距離，就可以在屏幕上看到蠟燭的影像，如下圖所示。

若用不透光的紙將透鏡的下半部遮住，如下圖所示，請問在屏幕上的像會變的如何？

（1）倒立實像只剩上半部。（2）上亮下暗的完整倒立實像。

（3）無法成像。（4）像縮小為原倒立實像的二分之一大小。

（5）亮度較暗的完整倒立實像。（6）其他

你選該答案的理由為下列哪一選項？

（1）因為像的大小跟透光區域大小有關。

（2）因為凸透鏡鏡心被擋住了。

（3）因為無法用光線作圖法畫出成像。

（4）因為凸透鏡下半部被擋住了，光只能通過上半部。

（5）因為就算通過凸透鏡的光線減少了，但蠟燭上的每個點仍能發出四面八方的光線。

（6）其他

(17)

B3. 承上題，若減少不透光紙的面積，如下圖所示，請問在屏幕上的像會變的如何？

（1）完整的倒立實像。

（2）像縮小為原倒立實像的四分之三大小。

（3）亮度較暗的完整倒立實像。

（4）其他

你選該答案理由為下列哪一選項？

（1）因為就算通過凸透鏡的光線減少了，但蠟燭上的每個點仍能發出四面八方的光線。

（2）因為就算凸透鏡下半部被擋住了，但並未擋到蠟燭上每一點所發出的平行光。

（3）因為凸透鏡鏡心並沒有被擋住，所以會生成一完整的倒立實像，亮度也跟原來一樣。

（4）因為光線作圖法的三條光線未被擋住，所以仍可求其交點，形成完整倒立實像，亮度與原來一樣。

（5）因為像的大小跟透光區域大小有關。

（6）其他

(18)

B4. 在桌上，由左到右依序放置點燃的蠟燭、凸透鏡、屏幕，調整適當距離，就可以在屏幕上看到蠟燭的影像，如下圖所示。

若用不透光的紙將凸透鏡的上、下半部遮住，如下圖所示，請問在屏幕上的像跟會變的如何？

（1）倒立實像只剩中間部分。（2）上下暗、中間亮的完整倒立實像。

（3）完整的倒立實像。（4）無法成像。

（5）像縮小為原倒立實像的二分之一大小。（6）亮度較暗的完整倒立實像。

（7）其他

你選該答案的理由為下列哪一選項？

（1）因為凸透鏡鏡心並沒有被擋住，所以會生成一完整的倒立實像，亮度也跟原來一樣。

（2）因為凸透鏡上、下半部被擋住了，光只能通過中間。

（3）因為像的大小跟透光區域大小有關。

（4）因為就算通過凸透鏡的光線減少了，但蠟燭上的每個點仍能發出四面八方的光線。

（5）因為無法用光線作圖法畫出成像。

（6）其他

(19)

B5. 在桌上，由左到右依序放置點燃的蠟燭、凸透鏡、屏幕，調整適當距離，就可以在屏幕上看到蠟燭的影像，如下圖所示。

若用不透光的紙將凸透鏡的中間部分遮住，如下圖所示，請問在屏幕上的像會變的如何？

（1）倒立實像只剩上、下半部，沒有中間部分。（2）上下亮、中間暗的完整倒立實像。

（3）無法成像。（4）完整的倒立實像。

（5）像縮小為原倒立實像的四分之三大小。（6）兩個完整的倒立實像。

（7）亮度較暗的完整倒立實像。（8）其他

你選該答案的理由為下列哪一選項？

（1）因為光線作圖法通過鏡心的特殊光線被擋住了。

（2）因為凸透鏡中間部分被擋住了，光只能通過上、下半部。

（3）因為就算通過鏡心的那一條光線被擋住了，但另外兩條線仍可通過，所以可使用光線作圖法求其交點，形成完整倒立實像，亮度與原來一樣。

（4）因為凸透鏡鏡心被擋住了。

（5）因為像的大小跟透光區域大小有關。

（6）因為就算通過凸透鏡的光線減少了，但蠟燭上的每個點仍能發出四面八方的光線。

（7）因為凸透鏡中間被遮住，所以變成兩個獨立的透鏡。

（8）其他

(20)

附錄二 POE 教學教案

主題：凸透鏡成像教學對象國中九年級學生

學生先備知識學生已學過國中自然與生活科技第三冊第四單元：

「光的傳播」、「光的反射」、「光的折射」

「透鏡的成像」、「色散與顏色」

教學時間 170 分鐘教學方法 POE 教學

教學準備全班：稜鏡×5、雷射光×1、雙凸透鏡×2、雙凹透鏡×1、平凸透鏡×1、透鏡成像光具台×1、屏幕×1、燈泡×1、不透光紙×4、學習單

教學目標具體目標

1. 能了解透鏡性質 1-1 能指出中間部分比邊緣部分厚的稜鏡組合能會聚光線。

1-2 能指出中間部分比邊緣部分薄的稜鏡組合能發散光線。

1-3 能指出中間部分比邊緣部分厚的透鏡能會聚光線。

1-4 能指出中間部分比邊緣部分薄的透鏡能發散光線。

1-5 能寫出實像形成是因凸透鏡的聚光性質。

2. 能了解光向四面八方傳播

2-1 能寫出物體所發出的光線向四面八方傳播。

2-2 能寫出物體所發出的光線部分被擋住了，所以像的亮度變暗。

2-3 能指出成像的大小並不受透鏡透光面積大小的影響。

2-4 能指出凸透鏡折射成像時，透鏡上所有的地方都跟透鏡

鏡心一樣重要。

(21)

具體目標教師教學內容學生活動時間教學資源

1-1 1-2

1-3 1-4

【實驗說明】

1. 說明每個實驗分為預測、觀察、解釋，講解注意事項 2. 詢問學生對於注意事項有什麼

疑問

【實驗 1-1】凹凸透鏡的性質 1. 教師拿出三種不同的稜鏡組

合。

2. 請學生在學習單上，寫下不同稜鏡組合的外表特徵。

3. 教師示範將由左向右三條平行的雷射光，分別射向三種不同的稜鏡組合。

4. 請學生在學習單上，畫出雷射光通過不同稜鏡組合時的路徑。

【實驗 1-2】：凹凸透鏡的性質

＜預測活動＞

教師：

1. 若將由左向右平行的雷射光分別射入四種透鏡，請預測當雷射通過四種透鏡時，雷射的路徑為何？

2. 請學生在學習單上，寫下自己預測的理由。

＜觀察活動＞

1. 教師示範將由左向右平行的雷射光射向四種透鏡。

聆聽實驗說明

學生將不同稜鏡組合的外表特徵寫在學習單上

學生畫出雷射光通過不同稜鏡組合時的路徑

學生在學習單上每個透鏡的五個選項中勾選自己預測的答案

學生在學習單上寫下支持預測的理由

7 分

15 分

23 分

學習單

稜鏡

學習單

雷射稜鏡

學習單

雷射

雙凹透鏡

(22)

＜解釋活動＞

1. 請學生將實驗結果與自己預測的結果對照，若不符合，將不符合的理由寫在學習單上。

學生在學習單上寫下自己的解釋

學習單

1-5 【實驗 1-3】：凸透鏡聚光成像 1. 教師示範實驗：在桌上放置一

燈泡，調整凸透鏡、屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

＜預測活動＞

教師：

1. 若移去凸透鏡，只留下燈泡及屏幕在原位置，請問在屏幕上的像會變的如何？

2. 請學生在學習單上，寫下支持自己預測的理由。

＜觀察活動＞

1. 教師示範移去凸透鏡，只留下燈泡及屏幕在原位置。

2. 請學生將所觀察到的實驗結果，寫在學習單上。

＜解釋活動＞

1. 請學生將實驗結果與自己預測的結果對照，若不符合，將不符合的理由寫在學習單上。

學生在學習單上寫下可能的結果

學生在學習單上寫下支持預測的理由

學生在學習單上寫下觀察到的結果

學生在學習單上寫下自己的解釋

19 分燈泡雙凸透鏡屏幕

學習單

燈泡雙凸透鏡屏幕學習單

學習單

(23)

2-1 【實驗 2-1】：光的傳播

1. 教師示範實驗：在桌上放置一燈泡，調整凸透鏡、屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

＜預測活動＞

教師：

1. 若將燈泡、凸透鏡、屏幕間的距離固定，三者保持一直線，

以燈泡為圓心，用畫圓的方式在平面上移動凸透鏡與屏幕到其它位置，此時，你認為燈泡在屏幕上會成像嗎？

2. 請學生在學習單上，寫下支持自己預測的理由。

＜觀察活動＞

1. 教師示範將燈泡、凸透鏡、屏幕間的距離固定，三者保持一直線，以燈泡為圓心，用畫圓的方式在平面上移動凸透鏡與屏幕到其它位置。

2. 請學生將所觀察到的實驗結果，寫在學習單上。

＜解釋活動＞

1. 請學生將實驗結果與自己預測的結果對照，若不符合，將不符合的理由寫在學習單上。

學生在學習單上寫下可能的結果

學生在學習單上寫下支持預測的理由

學生在學習單上寫下觀察到的結果

學生在學習單上寫下自己的解釋

20 分

透鏡成像光具台

燈泡雙凸透鏡屏幕

學習單

透鏡成像光具台

燈泡雙凸透鏡屏幕學習單

學習單

(24)

2-1

2-1 2-2 2-3

【實驗 2-2】：光的傳播

＜預測活動＞

教師：

1. 若將燈泡、凸透鏡、屏幕間的距離固定，三者保持一直線，

以燈泡為圓心，如立體球體般移動凸透鏡與屏幕到三度空間的其它位置，此時，你認為燈泡在屏幕上會成像嗎？

2. 請學生在學習單上，寫下支持自己預測的理由。

＜觀察活動＞

1. 教師示範將燈泡、凸透鏡、屏幕間的距離固定，三者保持一直線，以燈泡為圓心，如立體球體般移動凸透鏡與屏幕到三度空間的其它位置。

2. 請學生將所觀察到的實驗結果，寫在學習單上。

＜解釋活動＞

1. 請學生將實驗結果與自己預測的結果對照，若不符合，將不符合的理由寫在學習單上。

【實驗 3-1】：凸透鏡成像

1. 教師示範實驗：在桌上放置一燈泡，調整凸透鏡、屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

學生在學習單上寫下可能的結果

學生在學習單上寫下支持預測的理由

學生在學習單上寫下觀察到的結果

學生在學習單上寫下自己的解釋

16 分

20 分

學習單

透鏡成像光具台

燈泡雙凸透鏡屏幕學習單

學習單

雙凸透鏡

燈泡

屏幕

(25)

2-1 2-2 2-3

＜預測活動＞

教師：

1. 若用大小約透鏡二分之一的不透光紙將凸透鏡的上半部遮住，請問在屏幕上的像會變的如何？

2. 請學生在學習單上，寫下支持自己預測的理由。

＜觀察活動＞

1. 教師示範用大小約透鏡二分之一的不透光紙將凸透鏡的上半部遮住。

2. 請學生將所觀察到的實驗結果，寫在學習單上。

＜解釋活動＞

1. 請學生將實驗結果與自己預測的結果對照，若不符合，將不符合的理由寫在學習單上。

【實驗 3-2】：凸透鏡成像

＜預測活動＞

教師：

1. 若用大小約透鏡二分之一的不透光紙將凸透鏡的下半部遮住，請問在屏幕上的像會變的如何？

2. 請學生在學習單上，寫下支持自己預測的理由。

＜觀察活動＞

1. 教師示範用大小約透鏡二分之一的不透光紙將凸透鏡的下半部遮住。

學生在學習單上寫下可能的結果

學生在學習單上寫下支持預測的理由

學生在學習單上寫下觀察到的結果

學生在學習單上寫下自己的解釋

學生在學習單上寫下可能的結果

學生在學習單上寫下支持預測的理由

12 分

學習單

雙凸透鏡燈泡屏幕不透光紙學習單

學習單

雙凸透鏡

燈泡

屏幕

(26)

2-1 2-2 2-3 2-4

＜解釋活動＞

1. 請學生將實驗結果與自己預測的結果對照，若不符合，將不符合的理由寫在學習單上。

【實驗 4-1】：凸透鏡成像

1. 請學生回答問題：燈泡要能經由凸透鏡折射成像，凸透鏡哪一部份較為重要？將答案寫在學習單上。

＜預測活動＞

教師：

1. 若用大小約透鏡的四分之一、

形狀為圓形的不透光紙將凸透鏡的鏡心部分遮住，請問在屏幕上的像會變的如何？

2. 請學生在學習單上，寫下支持自己預測的理由。

＜觀察活動＞

1. 教師示範用大小約透鏡的四分之一、形狀為圓形的不透光紙將凸透鏡的鏡心部分遮住。

2. 請學生將所觀察到的實驗結果寫在學習單上。

＜解釋活動＞

1. 請學生將實驗結果與自己預測的結果對照，若不符合，將不符合的理由寫在學習單上。

學生在學習單上寫下自己的解釋

學生在學習單上勾選自己的答案

學生在學習單上寫下可能的結果

學生在學習單上寫下支持預測的理由

學生在學習單上寫下觀察到的結果

學生在學習單上寫下自己的解釋

18 分

學習單

雙凸透鏡燈泡屏幕不透光紙學習單

學習單

(27)

2-1 2-2 2-3 2-4

【實驗 4-2】：凸透鏡成像

＜預測活動＞

教師：

1. 若用中間為中空圓形的不透光紙，將透鏡的周圍遮住，如下圖所示，使得透光部分的面積約為透鏡的四分之一，請問在屏幕上的像會變的如何？

2. 請學生在學習單上，寫下支持自己預測的理由。

＜觀察活動＞

1. 教師示範用大小約透鏡的四分之三、形狀為中空橢圓的不透光紙將凸透鏡的周圍遮住。

2. 請學生將所觀察到的實驗結果寫在學習單上。

＜解釋活動＞

1. 請學生將實驗結果與自己預測的結果對照，若不符合，將不符合的理由寫在學習單上。

2. 請學生根據實驗 4-1、4-2 回答問題：燈泡要能經由凸透鏡折射成像，凸透鏡哪一部份較為重要？將答案寫在學習單上。

學生在學習單上寫下可能的結果

學生在學習單上寫下支持預測的理由

學生在學習單上寫下觀察到的結果

學生在學習單上寫下自己的解釋

學生在學習單上勾選自己的答案

20 分

學習單

雙凸透鏡燈泡屏幕不透光紙學習單

學習單

(28)

附錄三學習單

【實驗說明】

親愛的同學：

以下是一些有關於透鏡的實驗，由老師示範實驗，每個實驗過程包括預測、觀察、解釋等三個活動。

請注意下列幾點事項：

1. 每一個實驗進行之前，請先進行預測，之後再觀察老師示範的實驗。

2. 在進行預測時，請不要與同學討論，將你預測的理由儘量詳細的寫在學習單上。答案的正確與否並不重要，重要的是你心中的想法。

3. 當老師做完實驗後，請你比較實驗結果與你先前預測的結果有什麼不同，並說明其中可能的原因。請將原因寫在學習單上。非常感謝你的協助，敬祝學業進步！事事順心！

國立臺灣師範大學

(29)

班級：座號：姓名：

【實驗 1-1】

器材：稜鏡、雷射

＊請寫下下列不同稜鏡組合的外表特徵

稜鏡

特徵

＊請畫出雷射光通過不同稜鏡組合時的路徑（雷射光由左向右射入）

雷射光

(30)

【實驗 1-2】

器材：透鏡、雷射

＜預測活動＞

＊請你預測當雷射光分別通過下面四種透鏡時的路徑，勾選出你的答案後，請在「理由」

欄中寫下你選這個答案的理由。

透鏡

a b c d

請在四個選項中勾選出你的答案

□a1

□a2

□a3

□a4

□ 其它

□b1

□b2

□b3

□b4

□ 其它

□c1

□c2

□c3

□c4

□ 其它

□d1

□d2

□d3

□d4

□ 其它

(31)

＜觀察活動＞

＊請畫出實驗進行之後，你觀察到的實驗結果於下表：

雷射通過路徑

＜解釋活動＞

＊你發現實驗結果與你所預測的結果是否符合，請在下面勾選你的答案。

□ ^符合

□ ^不符合

＊你認為符合或不符合的理由是什麼？請寫在下面。

(32)

【實驗 1-3】

器材：雙凸透鏡、屏幕、燈泡

＜預測活動＞

＊在桌上，由左到右依序放置點亮的燈泡、凸透鏡、屏幕，然後調整凸透鏡與屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

（1）若移去凸透鏡，只留下燈泡及屏幕在原位置，請問在屏幕上的像會變的如何？

（2）你的理由為何？

＜觀察活動＞

＊請寫下做完實驗後，你觀察到的結果：

＜解釋活動＞

＊你發現實驗結果與你所預測的結果是否符合，請在下面勾選你的答案。

□ ^符合

□ ^不符合

＊你認為符合或不符合的理由是什麼？請寫在下面。

(33)

班級：座號：姓名：

【實驗 2-1】

器材：雙凸透鏡、屏幕、燈泡、透鏡成像光具台

＜預測活動＞

＊在桌上，由左到右依序放置點亮的燈泡、凸透鏡、屏幕，然後調整凸透鏡與屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

（1）若將燈泡、凸透鏡、屏幕間的距離固定，三者保持一直線，以燈泡為圓心，用畫圓的方式在平面上移動凸透鏡與屏幕到其它位置，此時，你認為燈泡在屏幕上會成像嗎？

（2）你的理由為何？

＜觀察活動＞

＊請寫下做完實驗後，你觀察到的結果：

＜解釋活動＞

＊你發現實驗結果與你所預測的結果是否符合，請在下面勾選你的答案。

□ ^符合

□ ^不符合

＊你認為符合或不符合的理由是什麼？請寫在下面。

(34)

【實驗 2-2】

器材：雙凸透鏡、屏幕、燈泡、透鏡成像光具台

＜預測活動＞

＊在桌上，由左到右依序放置點亮的燈泡、凸透鏡、屏幕，然後調整凸透鏡與屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

（1）若將燈泡、凸透鏡、屏幕間的距離固定，三者保持一直線，以燈泡為圓心，如立體球體般移動凸透鏡與屏幕到三度空間的其它位置，此時，你認為燈泡在屏幕上會成像嗎？

（2）你的理由為何？

＜觀察活動＞

＊請寫下做完實驗後，你觀察到的結果：

＜解釋活動＞

＊你發現實驗結果與你所預測的結果是否符合，請在下面勾選你的答案。

□ ^符合

□ ^不符合

＊你認為符合或不符合的理由是什麼？請寫在下面。

(35)

班級：座號：姓名：

【實驗 3-1】

器材：雙凸透鏡、屏幕、燈泡、不透光紙

＜預測活動＞

＊在桌上，由左到右依序放置點亮的燈泡、凸透鏡、屏幕，然後調整凸透鏡、

屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

（1）若用大小約透鏡二分之一的不透光紙將凸透鏡的上半部遮住，請問在屏幕上的像會變的如何？

（2）你的理由為何？

＜觀察活動＞

＊請寫下做完實驗後，你觀察到的結果：

＜解釋活動＞

＊你發現實驗結果與你所預測的結果是否符合，請在下面勾選你的答案。

□ ^符合

□ ^不符合

＊你認為符合或不符合的理由是什麼？請寫在下面。

(36)

【實驗 3-2】

器材：雙凸透鏡、屏幕、燈泡、不透光紙

＜預測活動＞

＊在桌上，由左到右依序放置點亮的燈泡、凸透鏡、屏幕，然後調整凸透鏡、

屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

（1）若用大小約透鏡二分之一的不透光紙將凸透鏡的下半部遮住，請問在屏幕上的像會變的如何？

（2）你的理由為何？

＜觀察活動＞

＊請寫下做完實驗後，你觀察到的結果：

＜解釋活動＞

＊你發現實驗結果與你所預測的結果是否符合，請在下面勾選你的答案。

□ ^符合

□ ^不符合

＊你認為符合或不符合的理由是什麼？請寫在下面。

(37)

班級：座號：姓名：

【實驗 4-1】

器材：雙凸透鏡、屏幕、燈泡、不透光紙

＊問題：你認為燈泡要能經由凸透鏡折射成像，凸透鏡哪一部份較為重要？

（請勾選）

□ ^{凸透鏡鏡心部分}

□ ^{凸透鏡周圍部分}

□ ^{都一樣重要}

□ ^其他

＜預測活動＞

＊在桌上，由左到右依序放置點亮的燈泡、凸透鏡、屏幕，然後調整凸透鏡、

屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

（1）若用大小約透鏡的四分之一、形狀為圓形的不透光紙將凸透鏡的鏡心部分遮住，請問在屏幕上的像會變的如何？

（2）支持你預測的理由為何？

＜觀察活動＞

＊請寫下做完實驗後，你觀察到的結果：

＜解釋活動＞

＊你發現實驗結果與你所預測的結果是否符合，請在下面勾選你的答案。

□ ^符合 □ ^不符合

＊你認為符合或不符合的理由是什麼？請寫在下面。

(38)

班級：座號：姓名：

【實驗 4-2】

器材：雙凸透鏡、屏幕、燈泡、不透光紙

＜預測活動＞

＊在桌上，由左到右依序放置點亮的燈泡、凸透鏡、屏幕，然後調整凸透鏡、

屏幕到適當距離，使得在屏幕上可以清楚的看到燈泡的倒立實像。

（1）若用中間為中空圓形的不透光紙，將透鏡的周圍遮住，如右下圖所示，

使得透光部分的面積約為透鏡的四分之一，請問在屏幕上的像會變的如何？

（2）支持你預測的理由為何？

＜觀察活動＞

＊請寫下做完實驗後，你觀察到的結果：

＜解釋活動＞

＊你發現實驗結果與你所預測的結果是否符合，請在下面勾選你的答案。

□ ^符合 □ ^不符合

＊你認為符合或不符合的理由是什麼？請寫在下面。

(39)

＊根據實驗 4-1、4-2，你認為燈泡要能經由凸透鏡折射成像，凸透鏡哪一部份較為重要？（請勾選）

□ ^{凸透鏡鏡心部分}

□ ^{凸透鏡周圍部分}

□ ^{都一樣重要}

□ ^其他

(40)

附錄四學習單預測、解釋活動分析之規準

※實驗 1-2 學習單預測、解釋活動分析之規準

類型

代碼說明判準例子

11 正確類型（一）

正確運用透鏡外觀來判斷其散光、聚光性質。

＊說明中包含透鏡外觀的描述並正確對應到散光、聚光性質。

S3：圖 a 因為它中間比較細，所以會散光，它不是面鏡，所以不會反射。

圖 b 因為它中間比較寬，像，所以會聚光。圖 c 因為中間比較寬，

所以會聚光。圖 d 因為中間比較寬，所以會聚光。

S5：圖 a 光線會往較厚的區塊折射，因而散光。圖 b 光線往較厚區塊折射，

而聚光..

S12：圖 a 中間薄，兩邊厚，所以散光。圖 b 中間較兩邊厚所以聚光。圖 c 中間厚，兩邊薄，應會聚光線…..

12 正確類型（二）

以判斷此透鏡為何種透鏡來說明其散光、聚光性質。

＊說明中指出此種透鏡為何種透鏡並正確對應到散光、聚光性質。

S7：圖 a 外型不同，行徑不同，此透鏡為雙凹透鏡，所以散光。圖 b 外型不同，行徑不同，此透鏡為凸透鏡，有聚光的效果。圖 c 外型不同，

行徑不同，此透鏡為雙凸透鏡，有聚光的效果….

S19：圖 a 凹透鏡會散光。圖 b 平凸的凸透鏡是會聚光線。圖 c 凸透鏡會聚光，在焦點上相會…

19 其它正確答案＊說明內容無法歸類於上述類

(41)

※實驗 1-2 學習單預測、解釋活動分析之規準（續上頁）

類型

代碼說明判準例子

72 錯誤類型（二）

對雙凸透鏡、雙凹透鏡的外觀及散光、聚光性質對應正確，

但在平凸透鏡的外觀及散光、

聚光性質對應錯誤。

＊在圖 a、圖 c 說明中包含透鏡外觀的描述並正確對應到散光、聚光性質，而在圖 b、圖 d 的說明中包含透鏡外觀的描述卻錯誤對應散光、聚光性質。

S2：圖 a 中間薄，上與下較厚，所以會散光。圖 b 半圓形，左半邊較圓渾且光後較圓渾的地方照入，因此光會聚光。圖 c 中間較厚，上與下較薄，所以聚光。圖 d 半圓形，右半邊較圓渾且光由較平面的地方照射入，因此會散光。

S16：圖 a 因為上下兩邊較凸，中間較凹，所以會散光。圖 b 因為光由較平的面出來，所以會散光。圖 c 因為上下兩邊較尖，中間較寬，所以會聚光。圖 d 因為光由較圓面出，所以聚光。

73 錯誤類型（三）

對雙凸透鏡、雙凹透鏡的外觀及散光、聚光性質對應正確，

但在平凸透鏡提到有一邊是平的，所以雷射光會直線射出。

＊在圖 a、圖 c 說明中包含透鏡外觀的描述並正確對應到散光、聚光性質，而在圖 b、圖 d 的說明中包含光會直接穿過；或透鏡有一邊是平的，

所以雷射光會直線射出。

S4：圖 a 由實驗 1-1 得知中間內凹光線會發散。圖 b 由四方鏡實驗看出平面物體射出平行光。圖 c 實驗 1-1 得知中間形狀凸出，光線會會聚。

圖 d 由四方鏡實驗看出平面物體射出平行光。

S13：圖 a 因為這透鏡的形狀外胖內瘦，因此會將光發散出去。圖 b 我認為光可能會直接穿過。圖 c 因為此透鏡為橢圓形，因此我認為光線穿過此透鏡時，光線會因折射而聚焦。圖 d 我認為光可能會直接穿過。

74 錯誤類型（四）

運用透鏡外觀來判斷其散光、

聚光性質，卻對應錯誤且有些部分以「反射」來解釋原因。

＊說明內容部分包含透鏡外觀的描述卻錯誤對應散光、聚光性質，以及部分用反射回答。

S6：圖 a 中間較瘦，光往內折射。圖 b 中間較高，光往外折射。圖 c 圖形對稱，光會直線前進。圖 d 中間比外面高，光會反射。

S18：圖 a 雷射光通過兩面都是凹的，會往內射。圖 b 雷射光通過較凸的，

會內射。圖 c 雷射光透過兩面都是凸的會反射。圖 d 雷射光通過較平

的，會往外射。

(42)

79 其它錯誤答案＊說明內容無法歸類於上述類型的錯誤答案。

99 未答

※實驗 1-3 學習單預測、解釋活動分析之規準

類型

代碼說明判準例子

21 正確類型（一）

以凸透鏡聚光的性質來解釋實像形成的原因。

＊說明中提到像無法形成是因為移去凸透鏡則無法聚光即屬之。

S2：看不到像。因為要有凸透鏡才能成像，因為可以聚光。

S8：沒有像。光無法聚集。

S9：無法成像。因為沒有凸透鏡聚光。

S11：像不見。因為凸透鏡是集中光，若沒有凸透鏡光會散開。

11 正確類型（二）

僅確認有無凸透鏡為影響成像的因素，但未說明原理。

＊說明中提到要有凸透鏡才能成像，或若要成像則燈泡、

凸透鏡、屏幕缺一不可等描述，但未說明凸透鏡的聚光性質。

S16：不會出現像，應該只有糊糊的光影。因凸透鏡拿走了。

S18：沒有透鏡看不到像。

S27：像會不見。因為沒有凸透鏡，所以倒立實像無法呈現。

19 其它正確答案＊說明內容無法歸類於上述類

型的正確答案。

(43)

※實驗 1-3 學習單預測、解釋活動分析之規準（續上頁）

類型

代碼說明判準例子

72 錯誤類型（二）

說明中提到無凸透鏡時，

成像會變的模糊不清。

＊說明中提到像變模糊或像變的不清楚即屬之。

S3：像變模糊。有凸透鏡才可以成像。

S5：不清楚的像產生。無法讓光聚集很多。

73 錯誤類型（三）

說明中提到因為無凸透鏡反射，所以不會成像。

＊說明中只要包含反射即屬之。

S7：不會有影像。因為透鏡會幫助反射。

79 其它錯誤答案＊說明內容無法歸類於上述類型的錯誤答案。

S30：在屏幕上的光不變。因為隨著光的向光性。

99 未答

(44)

※實驗 2-1、2-2 學習單預測、解釋活動分析之規準

類型

代碼說明判準例子

21 正確類型（一）

以光向四面八方傳播的概念來解釋。

＊說明中提到光向四面八方傳播或類似用語，例如散射、

散開等。

＊說明內容包含光向四面八方傳播的概念即屬之。

S1：會。因為光會往四面八方，所以仍會成像。

S2：會。因為光會向四面八方發射並進去凸透鏡，使燈泡在屏幕上成像。

S6：會。因為光是由四面八方射出來的。

S13：會成像。只要三者在同一直線上，光必能穿透凸透鏡將像呈現在屏幕上（因為光不是只能直射，它也能散射）。

11 正確類型（二）

僅以光是直線傳播來解釋原因，且未能更進一步指出光向四面八方傳播。

＊說明中回答會成像，但僅以光是直線傳播來解釋原因，

且未能更進一步指出光向四面八方傳播。

S4：會。因為光是直線的前進。

S10：會。因為之間的距離固定，且成一直線。

S12：會。因為三者成直線且距離不變。

S13：會成像。因為三者保持在一直線上，光必能穿過凸透鏡在屏幕上成像。

12 正確類型（三）

僅以凸透鏡透光成像來解釋原因，且未能更進一步指出光向四面八方傳播。

＊說明中回答會成像，但僅以凸透鏡透光成像來解釋原因，且未能更進一步指出光向四面八方傳播。

S8：會成像。因為凸透鏡還在，光可以聚集。

S24：會。因為光通過透鏡而成像。

S27：有。因為光在凸透鏡上折射。

其它正確答案＊說明內容無法歸類於上述類

(45)

79 其它錯誤答案＊說明內容無法歸類於上述類型的錯誤答案。

S30：不會成像。從燈泡照射到凸透鏡中，光所射出來的位置會在不同的定點。所以在「三度空間」裡的位置所反射出來的光沒照映到。

99 未答

※實驗 3-1、3-2、4-1、4-2 學習單預測、解釋活動分析之規準

類型

代碼說明判準例子

21 正確類型（一）

正確解釋像大小不變及像變暗的原因。

＊說明內容必須解釋像大小不變及像變暗的原因。因為光向四面八方傳播，遮住部分透鏡，光還是可以通過透鏡的其它部分，所以仍會成像，只是通過的光線減少，

所以變暗。

S9：大小不變，亮度降低。透鏡並未被完全遮住所以仍會有像。但因通過透鏡的光線減半所以亮度降低。

S22：不會改變，應該只會變暗。因為不管遮住哪一部份，光有透過去都會成像，但亮度變暗。

S24：像不變，但變暗了。因為只要光通過任何一部份都會成像，但被遮住 3/4，所以會變暗。

S29：成像，但會變的比較暗。因為可以聚光，但其它地方光無法透過，

所以光會減少。

11 正確類型（二）

僅正確解釋像變暗的原因。

＊說明中僅解釋因為部分的光被擋住了，因此像變暗，而未說明像大小不變的原因。

S2：會在屏幕上成像，只是會暗一點。因為紙張把上半部遮住，使光進凸透鏡較少，所以較暗。

S4：變暗。因為下半部遮住，只剩 1/2 光亮度。

S13：變的比較暗。因為光沒有完全穿過透鏡使屏幕上的成像變的比較暗。

S25：變暗。因光只透過凸透鏡的一半，所以會變暗。

正確類型（三）

僅正確解釋會成像的原因。

＊說明中僅解釋因為有光通過凸透鏡，因此依然可會聚形

S1：像不改變，但亮度變弱。因凸透鏡會聚光，所以下半部的光仍會聚在

一起，仍有倒立實像。

(46)

※實驗 3-1、3-2、4-1、4-2 學習單預測、解釋活動分析之規準（續上頁）

類型

代碼說明判準例子

19 其它正確答案＊說明內容無法歸類於上述類型的正確答案。

71 錯誤類型（一）

當平行光遇到凸透鏡上的不透明物而無法通過時，在不透明物後方的屏幕則無法完整成像。

＊說明中提到像不完整是因為部分的光或部分透鏡被擋住即屬之。

S21：成像的上方會看不見成像，剩下半部。因為拿來遮的物體會有影子，

影子會蓋掉成像。

S22：只能看到下半部。因為光是直線前進，因此遮住凸透鏡的上半部，

當然只能看得到下半部。

S25：一半不見。因凸透鏡被遮住一半。

72 錯誤類型（二）

當平行光遇到凸透鏡上的不透明物而無法通過時，在不透明物後方屏幕的成像會較暗。

＊說明中提到像部分變暗是因為部分的光或部分透鏡被擋住即屬之。

S8：大小不變，但上面變暗。因為下面可以透光。

73 錯誤類型（三）

凸透鏡的成像原理與針孔

＊說明中以凸透鏡鏡心遮住與否來決定是否成像即屬之。

S9：不會成像。因鏡心被遮住。

S10：不會成像。因為鏡心很重要，被遮住就不能成像，其它通過的光線

會散開，所以無法成像。

(47)

※實驗 3-1、3-2、4-1、4-2 學習單預測、解釋活動分析之規準（續上頁）

類型

代碼說明判準例子

74 錯誤類型（四）

透光面積決定成像大小，當凸透鏡沒有被遮蔽時，則形成完整大小不變的像，若凸透鏡部分區域被遮住，仍會形成完整的像，但像會縮小。

＊說明中有提到像變小即屬之。

S10：像會變成原本的 1/2，且變暗。因為遮住上半部，只是通過的光線會減少，所以會變暗，且像會變小。

S11：變小。因為光會從下半部份照到屏幕上，可是會變小。

S14：可成像會變得較小。

S18：變小、變暗。因為就算上半部被遮住，但一樣有像而且會變小，也會變暗。

S30：會變成縮小 1/2，還是會較暗。

75 未提供解釋

只寫出觀察到的現象，未進一步解釋原因。

＊說明中只描述觀察到的現象，而未解釋原因。

S14：可成像。因遮住和不遮還是不變。

S26：成像變暗。不知道。

79 其它錯誤答案＊說明內容無法歸類於上述類型的錯誤答案。

99 未答

(48)

王龍錫、張靜儀（1994）。國小學童光與視覺之概念發展研究（二）。

參考文獻

一、中文部分

王晉基、郭重吉（1992）。利用選擇題的方式來探求國中學生對光的迷 思概念之研究。科學教育，3，73-92。

王淑琴（1993）。利用DOE 晤談探究大學生電學方面的另有架構。國立 彰化師範大學科學教育研究所碩士論文。

王龍錫、張靜儀（1994）。國小學童光與視覺之概念發展研究（二）。

行政院國家科學委員會研究計畫成果報告（NSC 83-0111-S153-001N）。

王龍錫、林顯輝、張靜儀與王麗真（1992）。國小學童光與視覺之概念 發展研究（一） 。行政院國家科學委員會研究計畫成果報告（NSC：

81-0111- S-153-01-N） 。

王美芬、熊召弟（2000） 。國民小學自然科教材教法。臺北：心理出版社。

王玉龍（2006）。以 POE 策略探究國小六年級學生之色光概念及概念改 變歷程。國立臺中教育大學自然科學教育研究所碩士論文。

王盈琪（2007） 。利用 POE 教學模式探討國小三年級學童光迷思概念及 其概念改變之成效。臺北市立教育大學科學教育研究所碩士論文。

古智雄（1991）。凸透鏡成像迷思概念的詮釋系統研究。國立臺灣師範 大學物理研究所碩士論文。

田芬華（1996）。師院非數理系學生看的本質暨凸透鏡成像概念之研究。

臺南師院學生學刊，17，156-174。

邱韻如（1998）。成影概念的成長與學習。國立臺灣師範大學物理研究

所博士論文。

務問題與研究趨勢學術研討會。

邱彥文（2001） 。國中理化課試行POE教學之個案研究。國立彰化師範大 學科學教育研究所碩士論文。

邱建宏（2006）。利用二段式紙筆測驗探討中部地區高一、二學生光學 迷思概念之研究。國立彰化師範大學物理研究所碩士論文。

李家銘（2001） 。應用 POE 策略在低成就學生補救教學之個案研究。國 立高雄師範大學科學教育研究所碩士論文。

李采褱（2003）。國小中、高年級學童光迷思概念研究。國立屏東師範 學院數理教育研究所碩士論文。

何嘉峻（2003）。國二、國三不同性別學生光學迷思概念之研究。國立 嘉義大學科學教育研究所碩士論文。

吳政勳（2003）。高中學生光學迷思概念之研究。國立臺灣師範大學物 理研究所碩士論文。

吳穎沺、蔡今中（2005）。建構主義式的科學學習活動對國小高年級學 生認知結構之影響－以「電與磁」單元為例。科學教育學刊，13（4） ， 387-411。

林陳涌（1995）。從經驗證據和科學理論之間的關係來探討自然科實驗 教學的意義。科學教育月刊，184，2-15。

林嘉琦（2006） 。應用 POE 教學策略探討學習「溶解」單元概念改變之 情形。國立高雄師範大學科學教育研究所碩士論文。

唐明（2001） 。國小五年級學童光概念及相關迷思概念之研究。臺北市立

張麗莉（2001） 。促進高中學生成像概念的發展之個案研究。國立高雄師 範大學科學教育研究所碩士論文。

張宗義（2003） 。POE 教學對國小學生水溶液概念改變之研究。國立臺 北師範學院數理教育研究所碩士論文。

郭重吉（1992）。從建構主義的觀點探討中小學數理教學的改進。科學 發展月刊，5，548-568。

郭金美（1999） 。建構主義教學方法—影響學童光學概念學習教學模式的 研究。嘉義師院學報，13，157-201。

教育部（2003）。國民中小學九年一貫課程綱要。臺北市：教育部。

許榮富、洪振方（1993）。凸透鏡成像理解的心智表徵及潛在特質分析。

科學教育學刊，1（1），77-100。

陳忠志（1989） 。大一學生物理學錯誤概念之研究(Ⅱ)光學錯誤概念。行 政院國家科學委員會專題研究計畫成果

（NSC77-0111-S017-005-D）。

陳忠志、林明良（2002） 。高雄區高中學生幾何光學另有概念之研究。論 文發表於第十八屆科學教育學術研討會。彰化市，國立彰化師範大 學科學教育研究所。

陳義勳（1996） 。國小高年級學生自然科學中力學單元迷思概念的探討。

臺北市立師院學報，27，83-104。

陳沛瑩（2004） 。以 POE 教學策略探究國小六年級學童「熱」迷思概念 及概念改變之研究。臺北市立師範學院科學教育研究所碩士論文。

陳均伊、張惠博與郭重吉（2004）。光反射與折射的另有概念診斷工具

之發展與研究。科學教育學刊，12（3），311–340。

果報告（NSC-78-0111-S-003-19-D）。

黃湘武、黃寶鈿（1991）。我國學生科學概念與推理能力發展之相關研 究－認知衝突對學生面鏡成像及相關光學概念的影響。行政院國家 科學委員會專題研究計劃成果報告（NSC80-0111-S003-027-D）。

黃文吟（1999）。從高中學生解釋物理現象的表徵與評價探討其概念架 構與認知取向。國立彰化師範大學科學教育研究所博士論文。

黃鴻達（2002）。國中學生平面鏡成像概念之研究。國立臺灣師範大學 科學教育研究所碩士論文。

陽季吟（2006）。探討電腦模擬實驗和動手操作實驗對概念學習之影響

－以八年級「透鏡成像」單元為例。國立臺灣師範大學科學教育研 究所碩士論文

楊文金（1993） 。多重現實與電學概念理解研究。科學教育學刊，1（2），

135-160。

葉辰楨（2000） 。POE 模式在國一生物科教學之運用。論文發表於第十 六屆科學教育學術研討會。臺北市，國立臺灣師範大學科學教育研 究所。

蔡聰輝（2001）。由心智模式探討學生導引之類比教學對國二學生溫度 與熱概念學習之研究。國立臺灣師範大學科學教育研究所碩士論 文。

蕭倍如（2004）。臺中縣中小學學生對於光學迷思概念之研究。國立臺

中師範學院自然科學教育研究所碩士論文。

二、英文部分

Anderson, B. & Karrquist, C. (1983). How Swedish pupils, aged 12--15, understand light and its properties. European Journal of Science Education, 5(4), 387-402.

Bendall, S., & Goldberg, F., & Galili, I. (1993). Prospective elementary t e a c he r s ’ pr i or knowl e dge a boutlight. Journal of Research in Science Teaching, 30, 1169-1187.

Bruce, B. C. (2000). Benefits of P.O.E. Retrieves March 5, 2007, from http://www.lis.uiuc.edu/~chip/pubs/inquiry/POE/POEbenefits.shtml Bullock, S. M. (1999). Experiential science: an "experience first" approach

to teaching and learning science. Retrieves March 5, 2007, from http://www.unipissing.ca/vol-2-99-20/V221.htm

Carr, M. , Baker, M. , Bell, B. , Biddulph, F. , Jones, A. , Kirkwood, V. , Pearson, J. ,&Symington D.(1994). The constructivist Paradigm and some implications for science content and pedagogy. In Peter J. Fensham, Richard F. Gunstone, Richard T. White (Eds.), The content of science.

(pp.147-160), Washington D.C.：The Falmer Press.

Champagne, A. B., Klofer L. E. & Anderson J. H.(1980). Factors Influencing the Learning of Classical Mechanics. American Journal of Physics, 48(12), 1074-79.

Clayton W. M. Coe (1993). Predict-observe-explain science activities in the

junior high classroom –a qualitative inquiry. MED thesis of Saint

Mary's university(Canada).

Driver, R., & Oldham, V. (1986). A constructivist approach to curriculum development in science. Studies in Science Education, 13, 105-122.

Druyan, S. (1997). Effect of the Kinesthetic Conflict on Promoting Scientific Reasoning. Journal of Research in Science Teaching，34(10)，1083 -1099.

Eaton, J. F, Anderson, C. W., & Smith, E. L. (1983). Students'

Misconceptions Interfere with Science Learning: Case Studies of Fifth-grade Students. Elementary School Journal, 84, 365-379.

Fe he r , E. , & Ri c e , K. ( 1987) . Pi nhol e s a nd i ma ge s : Chi l dr e n’ s c onc e pt i ons of light and vision.(I). Science Education, 71(4), 629-639.

Feher, E., & Rice, K. (1988). Shadows and anti-i ma ge s : Chi l dr e n’ s conceptions of light and vision.(Ⅱ). Science Education, 72(5), 637-649.

Fekete, P. (1997). Teaching first year thermal physics on-line. Retrieves March 9, 2007, from

http://www.physics.usyd.edu.au/uniserv/fekete.html Fetherstonhaugh, T., Happs, J., &Treagust, D.(1987). Student

misconceptions about light: Acomparative study of prevalent views found inwestern Australia, France, New Zealand,Sweden and the United States. Research in Science Education, 17, 139-148.

Fetherstonhaugh, T. ＆ Tr e gus t , D. ( 1992) . St ude nt s ’ unde r s t a ndi ng of l i ght

Galili, I., Goldberg, F., & Bendall, S. (1993). The effects of prior knowledge and instruction on understanding image formation. Journal of Research in Science Teacher. 30, 271-303.

Ga l i l i , I . & Ha z a n A. ( 2000) . Le a r ne r s ’ knowl e dge i n opt i c s : I nt e r pr e t a t i on, structure and analysis. International Journal of Science Education, 22(1), 57-88.

Glynn, S. M. (1991). Explaining science concepts：A teaching-with-analogies model. In S. M. Glynn, R. H. Yeany & B. K. Britton (Eds.), The

psychology of learning science (pp. 220-240). Hillsdale, New Jersey:

王晉基、郭重吉（1992）。利用選擇題的方式來探求國中學生對光的迷思概念之研究。科學教育，3，73-92。

王淑琴（1993）。利用DOE 晤談探究大學生電學方面的另有架構。國立彰化師範大學科學教育研究所碩士論文。

王龍錫、林顯輝、張靜儀與王麗真（1992）。國小學童光與視覺之概念發展研究（一）。行政院國家科學委員會研究計畫成果報告（NSC：

81-0111- S-153-01-N）。

王美芬、熊召弟（2000）。國民小學自然科教材教法。臺北：心理出版社。

王玉龍（2006）。以 POE 策略探究國小六年級學生之色光概念及概念改變歷程。國立臺中教育大學自然科學教育研究所碩士論文。

王盈琪（2007）。利用 POE 教學模式探討國小三年級學童光迷思概念及其概念改變之成效。臺北市立教育大學科學教育研究所碩士論文。

古智雄（1991）。凸透鏡成像迷思概念的詮釋系統研究。國立臺灣師範大學物理研究所碩士論文。

邱彥文（2001）。國中理化課試行POE教學之個案研究。國立彰化師範大學科學教育研究所碩士論文。

邱建宏（2006）。利用二段式紙筆測驗探討中部地區高一、二學生光學迷思概念之研究。國立彰化師範大學物理研究所碩士論文。

李家銘（2001）。應用 POE 策略在低成就學生補救教學之個案研究。國立高雄師範大學科學教育研究所碩士論文。

李采褱（2003）。國小中、高年級學童光迷思概念研究。國立屏東師範學院數理教育研究所碩士論文。

何嘉峻（2003）。國二、國三不同性別學生光學迷思概念之研究。國立嘉義大學科學教育研究所碩士論文。

吳政勳（2003）。高中學生光學迷思概念之研究。國立臺灣師範大學物理研究所碩士論文。

吳穎沺、蔡今中（2005）。建構主義式的科學學習活動對國小高年級學生認知結構之影響－以「電與磁」單元為例。科學教育學刊，13（4）， 387-411。

林陳涌（1995）。從經驗證據和科學理論之間的關係來探討自然科實驗教學的意義。科學教育月刊，184，2-15。

林嘉琦（2006）。應用 POE 教學策略探討學習「溶解」單元概念改變之情形。國立高雄師範大學科學教育研究所碩士論文。

唐明（2001）。國小五年級學童光概念及相關迷思概念之研究。臺北市立

張麗莉（2001）。促進高中學生成像概念的發展之個案研究。國立高雄師範大學科學教育研究所碩士論文。

張宗義（2003）。POE 教學對國小學生水溶液概念改變之研究。國立臺北師範學院數理教育研究所碩士論文。

郭重吉（1992）。從建構主義的觀點探討中小學數理教學的改進。科學發展月刊，5，548-568。

郭金美（1999）。建構主義教學方法—影響學童光學概念學習教學模式的研究。嘉義師院學報，13，157-201。

陳忠志（1989）。大一學生物理學錯誤概念之研究(Ⅱ)光學錯誤概念。行政院國家科學委員會專題研究計畫成果

陳忠志、林明良（2002）。高雄區高中學生幾何光學另有概念之研究。論文發表於第十八屆科學教育學術研討會。彰化市，國立彰化師範大學科學教育研究所。

陳義勳（1996）。國小高年級學生自然科學中力學單元迷思概念的探討。

陳沛瑩（2004）。以 POE 教學策略探究國小六年級學童「熱」迷思概念及概念改變之研究。臺北市立師範學院科學教育研究所碩士論文。

黃湘武、黃寶鈿（1991）。我國學生科學概念與推理能力發展之相關研究－認知衝突對學生面鏡成像及相關光學概念的影響。行政院國家科學委員會專題研究計劃成果報告（NSC80-0111-S003-027-D）。

黃文吟（1999）。從高中學生解釋物理現象的表徵與評價探討其概念架構與認知取向。國立彰化師範大學科學教育研究所博士論文。

黃鴻達（2002）。國中學生平面鏡成像概念之研究。國立臺灣師範大學科學教育研究所碩士論文。

－以八年級「透鏡成像」單元為例。國立臺灣師範大學科學教育研究所碩士論文

楊文金（1993）。多重現實與電學概念理解研究。科學教育學刊，1（2），

葉辰楨（2000）。POE 模式在國一生物科教學之運用。論文發表於第十六屆科學教育學術研討會。臺北市，國立臺灣師範大學科學教育研究所。

蔡聰輝（2001）。由心智模式探討學生導引之類比教學對國二學生溫度與熱概念學習之研究。國立臺灣師範大學科學教育研究所碩士論文。

附錄一凸透鏡成像概念測驗卷

事事如意學業進步

國立臺灣師範大學科學教育研究所碩士班研究生尤建捷敬上

（1）凹透鏡（2）凸透鏡（3）三稜鏡（4）平面鏡。

A2. 在野外採取「用冰點火」的求生技巧時，可將冰塊作成下列何種形狀來聚集太陽光，才能達到點火的目的？

（1）（2）（3）（4）

（1）直線傳播（2）反射（3）折射（4）色散。

A4. 在桌上，由左到右依序放置點燃的蠟燭、凸透鏡、屏幕，調整適當距離，就可以在屏幕上看到蠟燭的影像，如下圖所示。請問：屏幕上的影像是如何形成的？

（1）蠟燭所發出的光經透鏡產生反射，在屏幕上成像。

（2）蠟燭所發出的光經透鏡產生折射，在屏幕上成像。

（3）蠟燭所發出的光照在透鏡上時，透鏡會產生影像，然後投射在屏幕上。

（4）蠟燭所發出的光平行穿過透鏡，在屏幕上成像。
