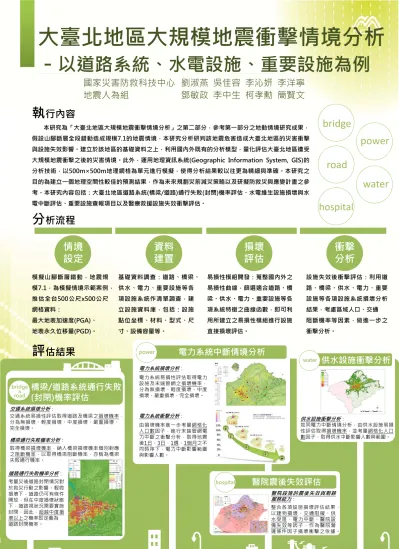

大臺北地區大規模地震衝擊情境分析 - 以道路系統、水電設施、重要設施為例
本研究為「大臺北地區大規模地震衝擊情境分析」之第二部分，參考第一部分之地動情境研究成果，
假設山腳斷層全段錯動造成規模7.1的地震情境，本研究分析研判該地震危害造成大臺北地區的災害衝擊 與設施失效影響。建立於該地區的基礎資料之上，利用國內外既有的分析模型，量化評估大臺北地區遭受 大規模地震衝擊之後的災害情境。此外，運用地理資訊系統(Geographic Information System, GIS)的 分析技術，以500m×500m地理網格為單元進行模擬，使得分析結果較以往更為精細與準確。本研究之 目的為建立一個地理空間性較佳的預測結果，作為未來規劃災前減災策略以及研擬防救災與應變計畫之參 考。本研究內容包括：大臺北地區道路系統(橋梁/道路)通行失敗(封閉)機率評估、水電維生設施損壞與水 電中斷評估、重要設施查報項目以及醫療救援設施失效衝擊評估。
road
power
water hospital
情境 設定 資料
建置 損壞
評估 衝擊
分析
模擬山腳斷層錯動，地震規 模7.1，為模擬情境示範案例，
推估全台500公尺x500公尺 網格資料：
最大地表加速度(PGA)、
地表永久位移量(PGD)。
基礎資料調查：道路、橋梁、
供水、電力、重要設施等各 項設施系統作清單調查，建 立設施資料庫，包括：設施 點位坐標、材料、型式、尺 寸、設備容量等。
易損性模組開發：蒐整國內外之 易損性曲線，篩選適合道路、橋 梁、供水、電力、重要設施等各 項系統特徵之曲線函數，即可利 用所建立之易損性模組進行設施 直接損壞評估。
設施失效後衝擊評估：利用道 路、橋梁、供水、電力、重要 設施等各項設施系統損壞分析 結果，考慮區域人口、交通 阻斷機率等因素，做進一步之 衝擊分析。
分 析流程
供水設施衝擊分析
water
供水設施衝擊分析：
如同電力中斷情境分析，由供水設施易損 性評估取得損壞機率，並考量網格化人口 數因子，取得供水中斷影響人數與範圍。
橋梁/道路系統通行失敗 (封閉)機率評估
bridge
road&
交通系統損壞分析：
交通系統易損性評估取得道路及橋梁之損壞機率，
分為無損壞、輕度損壞、中度損壞、嚴重損壞、
完全損壞。
橋梁通行失敗機率分析：
取得橋梁損壞機率，納入橋梁損壞機率個別對應 之阻斷機率，以取得橋梁阻斷機率，亦稱為橋梁 失敗通行機率。
道路通行失敗機率分析：
考量災後道路封閉情況對 於救災行動之影響，輕微 損壞下，道路仍可有條件 開放，但在中度損壞狀態 下，道路視狀況需要實施 封閉，因此，超越中度損 壞以上之機率即定義為 道路封閉機率。
醫院震後失效評估
hospital
醫院設施的震後失效與剩餘 服務能力：
整合各項設施損壞評估結果，
以建物損壞、交通阻礙、供 水受阻、電力中斷、醫院設 備失效等因子，作為醫院營 運條件因子損壞衝擊之依據。
power
電力系統損壞分析：
電力系統易損性評估取得電力 設施及末端管網之損壞機率，
分為無損壞、輕度損壞、中度 損壞、嚴重損壞、完全損壞。
電力系統衝擊分析：
由損壞機率進一步考量網格化 人口數因子，進行末端管網電 力中斷之衝擊分析，取得地震 後1日、3日、1週、1個月之不 同時序下，電力中斷影響範圍 與影響人數。
