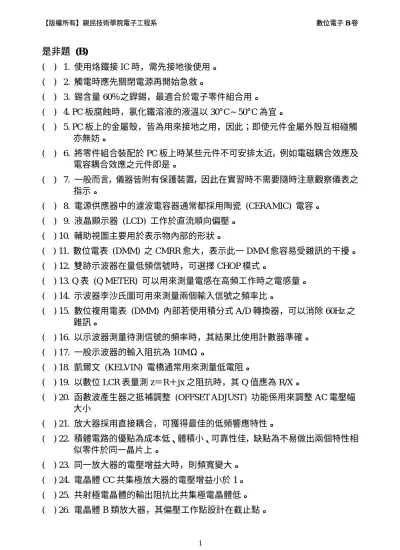

是非題 (B)

( ) 1. 使用烙鐵接 IC 時，需先接地後使用。

( ) 2. 觸電時應先關閉電源再開始急救。

( ) 3. 錫含量 60％之銲錫，最適合於電子零件組合用。

( ) 4. PC 板腐蝕時，氯化鐵溶液的液溫以 30°C∼50°C 為宜。

( ) 5. PC 板上的金屬殼，皆為用來接地之用，因此；即使元件金屬外殼互相碰觸 亦無妨。

( ) 6. 將零件組合裝配於 PC 板上時某些元件不可安排太近，例如電磁耦合效應及 電容耦合效應之元件即是。

( ) 7. 一般而言，儀器皆附有保護裝置，因此在實習時不需要隨時注意觀察儀表之 指示。

( ) 8. 電源供應器中的濾波電容器通常都採用陶瓷 (CERAMIC) 電容。

( ) 9. 液晶顯示器 (LCD) 工作於直流順向偏壓。

( ) 10. 輔助視圖主要用於表示物內部的形狀。

( ) 11. 數位電表 (DMM) 之 CMRR 愈大，表示此一 DMM 愈容易受雜訊的干擾。

( ) 12. 雙跡示波器在量低頻信號時，可選擇 CHOP 模式。

( ) 13. Q 表 (Q METER) 可以用來測量電感在高頻工作時之電感量。

( ) 14. 示波器李沙氏圖可用來測量兩個輸入信號之頻率比。

( ) 15. 數位複用電表 (DMM) 內部若使用積分式 A/D 轉換器，可以消除 60Hz 之 雜訊。

( ) 16. 以示波器測量待測信號的頻率時，其結果比使用計數器準確。

( ) 17. 一般示波器的輸入阻抗為 10MΩ。

( ) 18. 凱爾文 (KELVIN) 電橋通常用來測量低電阻。

( ) 19. 以數位 LCR 表量測 z＝R＋jx 之阻抗時，其 Q 值應為 R/X。

( ) 20. 函數波產生器之抵補調整 (OFFSET ADJUST) 功能係用來調整 AC 電壓幅 大小

( ) 21. 放大器採用直接耦合，可獲得最佳的低頻響應特性。

( ) 22. 積體電路的優點為成本低、體積小、可靠性佳，缺點為不易做出兩個特性相 似零件於同一晶片上。

( ) 23. 同一放大器的電壓增益大時，則頻寬變大。

( ) 24. 電晶體 CC 共集極放大器的電壓增益小於 1。

( ) 25. 共射極電晶體的輸出阻抗比共集極電晶體低。

( ) 26. 電晶體 B 類放大器，其偏壓工作點設計在截止點。

( ) 27. 米勒積分式鋸齒波產生器，可得到良好直線性鋸齒波的輸出。

( ) 28. 射極隨耦器屬於電壓串聯負回授放大器的一種。

( ) 29. 推挽放大器的輸出，由於沒有奇次諧波失真的問題，所以失真減少。

( ) 30. 一般數位複用電表 (DMM) 之輸入阻抗為 1MΩ。

( ) 31. 所有計數器均具有±1 COUNT 之誤差。

( ) 32. 頻譜分析儀之 X 軸 (水平軸) 代表頻率。

( ) 33. 利用取樣示波器 (SAMPLE SCOPE) 之原理，可以量測 1GHz 左右的連續性 信號。

( ) 34. 函數波產生器之偏移調整其 AC 電壓輸出之振幅大小。

( ) 35. 所有儲存示波器均需使用儲存映像管。

( ) 36. 一般函數波產生器之內部電路均先產生正弦波信號。

( ) 37. 使用計數器時需調整其觸發位準 (TRIGGER)。

( ) 38. 5 1/2 位 DMM 之解析度比 6 位計數器之解析度高。

( ) 39. 高精密之 A/D 轉換器，常用混合集體電路 (HYBRID IC) 方式製造。

( ) 40. 一般 TTL 的電源供應 (Vcc) 為－5V。

( ) 41. CNS 製圖規定正投影以第一角法和第三角法同等適用。

( ) 42. 下圖為一 N 通道金氧半導電晶體 (MOSFET) 的符號。

B SUB

S D G

( ) 43. 欲使可程式單接面電晶體 (PUT) 激發，閘極電壓 V_GK應較 A-K 兩端電壓 V_AK為低。

( ) 44. 電阻溫度感測器 (RTD) Pt100 在 0°C 時電阻值為 100 歐姆。

( ) 45. 下圖為一中間抽頭式可變電阻。

( ) 46. 陶瓷電容器大多為 1uf 以上的電容。

( ) 47. 電晶體的基本功用為電壓放大。

( ) 48. RTD 是用白金製成的電阻式溫度檢知器。

( ) 49. 放大器之輸入及輸出阻抗，將因加上負回授而必然增加。

( ) 50. 300MHz 至 3000MHz 的無線電波，是屬於極高頻 VHF 範圍。

選擇題 (B)

( ) 1. 調整電源供應器的限流大小時，先將電壓調整好，再將正、負輸出端短路，

觀察電流表的指示並以限流調整旋鈕調整限流大小是 ① 調整限流時之必 要正確動作 ② 不正確之動作，但不會損壞儀器 ③ 不正確之動作，且會損 壞儀器 ④ 會將保險絲燒斷。

( ) 2. 電子產品中所使用的塑膠材料就安全而言，下列各項均應加以注意，其中應 特別注意的是 ① _耐燃性 ② _韌性 ③ _堅固性 ④ _穩定性。

( ) 3. 將一只 2 瓦特的電阻裝配在 PC 板上，以何種方式較適宜 ① 緊貼在金 PC 板上 ② 距 PC 板 0.3mm ③ 距 PC 板 3mm ④ 距 PC 板 3cm。

( ) 4. 下列措施，何者不能防止靜電對電子元件的破壞 ① 桌面舖導電性桌墊

② _{人員載接地環} ③ _{穿平底膠鞋} ④ 使用離子吹風機。

( ) 5. 如下圖 1 的長度要在 ① _0.1mm ② _0.5mm ③ _2mm ④ _10mm。

( ) 6. 稀釋強酸時 ① 把水慢慢注入酸中 ② 將酸快速加入水中 ③ _{把水迅速注} 酸水中 ④ 把酸慢慢加入水中。

( ) 7. 下列的標註何者為正確 ① _R5② _5R ③ _R5 ④ _5-R。

( ) 8. 熱電偶 (THERMALCOUPLE) 之輸出型式為 ① _mV ② _mA ③ _Ω ④ _A。

( ) 9. 下列何者為安全接地的插座 ① ② ③ ④ 。 ( ) 10. 下圖 PC 板佈線 A、B、C、D 四銲點需接通，另 EF 兩點亦須接通，何者佈

線適宜 ① ② ③ ④ 。

D C

E F B A D F

C E

B A

D E F

C A B

D C

E F A B

( ) 11. 正常的 TRIAC 其 G 極對 MT1 極呈現 ① _高電阻 ② _{高電壓狀態} ③ _高電流 狀態 ④ 低電阻。

( ) 12. 如下圖為 CE 放大器之交流等效電路，hfe＝50，hie＝1KΩ，則基極的輸入 阻抗為 ① _1KΩ ② _10KΩ ③ _52KΩ ④ _104KΩ。

5K 1K

Vs 1K

( ) 13. 在 CE 放大器上使用的射極傍路電容器，其用途是 ① 阻止直流電流通過射 極電阻 ② 濾波 ③ 使電壓增益不致因射極電阻而大為降低 ④ 仰制振盪。

( ) 14. 巴克豪生振盪準則，是 ① _{βA＜1∠＜0°}②－βA＝1∠0° ③

－βA＝1∠180°④_{βA＜1∠90°。}

( ) 15. 三用電表內部使用 1mA 5Ω之永久動圈式 (PMMC) 表頭時，使 50V 電壓檔 時，其輸入阻抗為 ① _50KΩ ② _100KΩ ③ _500KΩ ④ _1MΩ。

( ) 16. 下列那一種振盪器的穩定度最高 ① _{一般石英晶體} ② 韋恩電橋式

③ _{LC 諧振電路} ④ 溫度補償石英晶體。

( ) 17. 一方波之週期在 CRT 之顯示為 6cm，若示波器的選擇鈕旋在 30us/cm，則此 一方波之頻率為 ① _18KHz ② _180KHz ③ _5.55KHz ④ _55.5KHz。

( ) 18. 一般數位電表的輸入阻抗為 ① _600Ω ② _1MΩ ③ _10MΩ ④ _100MΩ。

( ) 19. 三用電表的誤差若為±2％ FS (full scale)，若使用 50V 檔所量測之讀數為 20V 時，其實際誤差為 ① _±1％ ② _±2％ ③ _±3％ ④ _±5％。

( ) 20. 平均值式之數位電表在量測 AC 電壓時，一般只能測量 ① _方波 ② _三角波

③ _正弦波 ④ _{任一方波。}

( ) 21. 電烙鐵在使用前應調整其溫度保持在約 ① 200°C ② _250°C ③ _300°C ④ 350°C 。

( ) 22. 以手推車搬運物品下坡時，車輛應在人 ① _前 ② _後 ③ _左 ④ _右。

( ) 23. 紙箱上印有 的符號表示 ① _是防水箱 ② _{內裝有雨傘} ③ _{下雨天不得} 搬運 ④ _{小心防潮。}

( ) 24. 用尖嘴鉗夾在零件腳而後銲接之主要目的是 ① 防止高溫損壞零件

② _{防止手燙傷} ③ _方便工作 ④ 防止燒傷相鄰零件。

( ) 25. 使用有機溶劑時，最需注意的安全事項為 ① _{溶劑的比重} ② _{操作時應戴口} 罩 ③ 工作地點通風良好 ④ 工作地點不可潮濕。

( ) 26. 下列工作方法何者不正確 ① 大鑽頭應採用低速鑽孔 ② 清除銼刀之銼屑 應使用鋼刷 ③ 鑽孔前應用中心衝先在鑽孔中心打出一凹點 ④ _使用砂輪 機應對正砂輪站立。

( ) 27. 待修的機器設備應以 ① _藍色 ② _橙色 ③ _綠色 ④ _{黃色標示之。}

( ) 28. 擴大機的外殼防護措施宜用 ① 接地 ② _過載防護 ③ _護罩法 ④ _操作法。

( ) 29. 如下圖 A、B 長度之差要在 ① 0.1mm 以下 ② 1mm 以下 ③ 5mm 以下

④ _{10mm 以下。}

A B

( ) 30. 如下圖 d 的長度從圓點邊端算起不得超過 ① _0.5mm ② _2mm ③ _5mm

④ _10cm。

d

( ) 31. 示波器之水平掃描信號通常使用 ① _三角波 ② _鋸齒波 ③ 正弦波

④ _方波。

( ) 32. 示波器之 CRT 中用來聚焦控制的部份為 ① _第一陽極 ② 第二陽極

③ _柵極 ④ _陰極。

( ) 33. 示波器 CRT 之偏向靈敏度為 0.2mm/V，若欲產生 2 英吋的偏向時，需多少 之電壓 ① _40V ② _400V ③ ₂₅.4V ④ _254V。

( ) 34. 示波器的 Z 軸信號係用來控制 ① _水平偏向 ② _垂直偏向 ③ CRT 亮度

④ _頻率。

( ) 35. 下圖為 ① 非穩態振盪器 ② 雙穩態振盪器 ③ 單穩態振盪器 ④ 三態電 路。

C2

Q1 Q2

Y2

R B1 R C2

R B2

C1

＋

Vcc

Y1

R C1

( ) 36. 示波器之 Z 軸調變係用來控制 CRT 電子束之 ① _垂直位置 ② _水平位置

③ _{CRT 上之亮度} ④ _靈敏度。

( ) 37. 示波器在量測高頻信號時，一般需使用那種模式 ① _CHOP ② _ALT ③ _A＋B

④ A－B。

( ) 38. 示波器在使用 INT (INTernal) 觸發模式時，其信號之來源為 ① _{垂直放大器}

② _{水平放大器} ③ _{AC 電源信號} ④ 外部 (EXT) 信號。

( ) 39. 對於一個 p 通道的增強型 MOSFET，其閘極所加對地電壓是

① 視 VDD 而定 ② _{正負電壓均可} ③ _負電壓 ④ _正電壓。

( ) 40. 示波器之 CRT 用來當作亮度控制之部份為 ① _第一陽極 ② 第二陽極

③ _柵極 ④ _陰極。

( ) 41. 霍爾晶片可檢知 ① _照度 ② _溫度 ③ _濕度 ④ 磁場 的大小。

( ) 42. 平均值式 (Average-type) 之 DVM，可以量取下列那一種 AC 波形之電壓 ① 正弦波 ② _三角波 ③ _方波 ④ _{失真之正弦波。}

( ) 43. CNS 工程圖中不使用何種線條 ① ② ③

④ 。

( ) 44. S 型 (IC 型) 熱電耦其正線為何種金屬 ① _銅 ② _鋁 ③ _鎳 ④ _鐵。

( ) 45. 是表示 _I0 ① _參考尺寸 ② _錯誤尺寸 ③ _弧長尺寸 ④ _{不按比例尺寸。}

( ) 46. N 型半導體中，有較多的電子，因此其帶電性為 ① _帶有正電 ② _帶有負電

③ _偶而帶電 ④ _電中性。

( ) 47. 全波整流電路中，輸出電壓的平均值為峰值的幾倍 ① _1/π ② _2/π ③ _3/π

④ _4/π。

( ) 48. 如下圖的箝位電路，其輸出 Vo 波形為 ① _P34 ② _P35 ③ _P36 ④ _P37。

+

－

10Smwt R Vo

－ +

+

－2V C

( ) 49. 如下圖，欲使電晶體飽和，則 R_B之值應小於 ① _βRC② _RC③ _2βRC

④ _RC/β。

( ) 50. 如下圖之截波電路，若－6V≦Vi≦6V，二極體為理想二極體則 Vo 的大小為

① 1.5V≦Vo≦3V ② _3V≦Vo≦6V ③ －3V≦Vo≦－1.5V

④ －6V≦Vo≦－3V。

+

－1.5 +

－

Vi +

－3 Vo

－ +

R

+Vcc

RC

β RB
