二水硫酸鈣硬化塊的製備方法及其用途

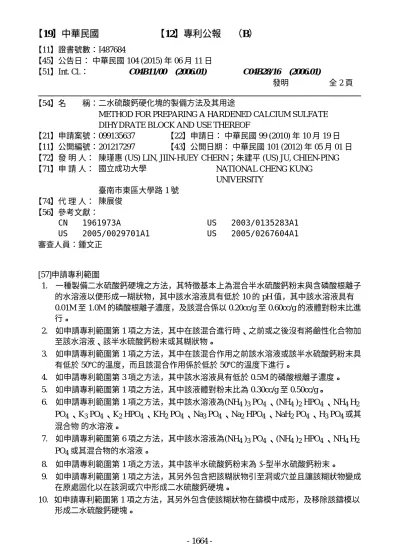

【19】中華民國　　　　　　【12】專利公報 　（B）

METHOD FOR PREPARING A HARDENED CALCIUM SULFATE DIHYDRATE BLOCK AND USE THEREOF

【21】申請案號：099135637 【22】申請日： 中華民國 99 (2010) 年 10 月 19 日 【11】公開編號：201217297 【43】公開日期： 中華民國 101 (2012) 年 05 月 01 日 【72】發 明 人： 陳瑾惠 (US) LIN, JIIN-HUEY CHERN；朱建平 (US) JU, CHIEN-PING

【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG

UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 陳展俊 【56】參考文獻： CN 1961973A US 2005/0029701A1 US 2003/0135283A1 US 2005/0267604A1 審查人員：鍾文正 [57]申請專利範圍 1.　一種製備二水硫酸鈣硬塊之方法，其特徵基本上為混合半水硫酸鈣粉末與含磷酸根離子 的水溶液以便形成一糊狀物，其中該水溶液具有低於 10 的 pH 值，其中該水溶液具有 0.01M 至 1.0M 的磷酸根離子濃度，及該混合係以 0.20cc/g 至 0.60cc/g 的液體對粉末比進 行。 2.　如申請專利範圍第 1 項之方法，其中在該混合進行時、之前或之後沒有將鹼性化合物加 至該水溶液、該半水硫酸鈣粉末或其糊狀物。 3.　如申請專利範圍第 1 項之方法，其中在該混合作用之前該水溶液或該半水硫酸鈣粉末具 有低於 50℃的溫度，而且該混合作用係於低於 50℃的溫度下進行。 4.　如申請專利範圍第 3 項之方法，其中該水溶液具有低於 0.5M 的磷酸根離子濃度。 5.　如申請專利範圍第 1 項之方法，其中該液體對粉末比為 0.30cc/g 至 0.50cc/g。 6.　如申請專利範圍第 1 項之方法，其中該水溶液為(NH₄ )₃ PO₄ 、(NH₄ )₂ HPO₄ 、NH₄ H₂ PO₄ 、K₃ PO₄ 、K₂ HPO₄ 、KH₂ PO₄ 、Na₃ PO₄ 、Na₂ HPO₄ 、NaH₂ PO₄ 、H₃ PO₄ 或其 混合物 的水溶液。 7.　如申請專利範圍第 6 項之方法，其中該水溶液為(NH₄ )₃ PO₄ 、(NH₄ )₂ HPO₄ 、NH₄ H₂ PO₄ 或其混合物的水溶液。 8.　如申請專利範圍第 1 項之方法，其中該半水硫酸鈣粉末為 α-型半水硫酸鈣粉末。 9.　如申請專利範圍第 1 項之方法，其另外包含把該糊狀物引至洞或穴並且讓該糊狀物變成 在原處固化以在該洞或穴中形成二水硫酸鈣硬塊。 10. 如申請專利範圍第 1 項之方法，其另外包含使該糊狀物在鑄模中成形，及移除該鑄模以 形成二水硫酸鈣硬塊。 1664

-11. 如申請專利範圍第 10 項之方法，其另外包含在該糊狀物固化之前加壓該鑄模中的糊狀物 以從該糊狀物移除一部分液體，使得該糊狀物的液體對粉末比降低，應用於該鑄模中的 糊狀物的壓力為 1MPa 至 500MPa。 12. 如申請專利範圍第 10 項之方法，其另外包含以浸漬液浸漬該硬塊一段時間，使得從該浸 漬液移出所得的浸漬塊的壓縮強度與沒經過該浸漬處理的硬塊的壓縮強度相比有所提高。 13. 如申請專利範圍第 12 項之方法，其中該浸漬液為具有 0.1M 至 6M 的磷酸根濃度之含磷 酸根溶液。 14. 如申請專利範圍第 13 項之方法，其中該含磷酸根溶液為(NH₄ )₃ PO₄ 、(NH₄ )₂ HPO₄ 、 NH₄ H₂ PO₄ 、K₃ PO₄ 、K₂ HPO₄ 、KH₂ PO₄ 、Na₃ PO₄ 、Na₂ HPO₄ 、NaH₂ PO₄ 或 H₃ PO₄ 的水溶液。 15. 如申請專利範圍第 12 項之方法，其中該浸漬作用係於 0℃的溫度下進行。 16. 如申請專利範圍第 1 項之方法，其另外包含混合造孔劑與該粉末或與該糊狀物；使該糊 狀物在鑄模中成形；移除該鑄模以形成該造孔劑埋在裡面的二水硫酸鈣硬塊；及把該造 孔劑埋在裡面的二水硫酸鈣硬塊沉浸在沉浸液中使該造孔劑溶解於該沉浸液，在該二水 硫酸鈣硬塊內產生細孔，以便形成具有 50 至 90 體積%孔隙率的多孔性硬塊。 17. 如申請專利範圍第 16 項之方法，其中該造孔劑係選自由下列物質所組成的群組：LiCl、 KCl、NaCl、MgCl₂ 、CaCl₂ 、NaIO₃ 、KI、Na₃ PO₄ 、K₃ PO₄ 、Na₂ CO₃ 、胺基酸-鈉

鹽、胺基酸-鉀鹽、葡萄糖、多醣類、脂肪酸-鈉鹽、脂肪酸-鉀鹽、酸式酒石酸鉀(KHC₄ H₄ O₆ )、碳酸鉀、葡萄糖醛酸鉀(KC₆ H₁₁ O₇ )、酒石酸鉀-鈉(KNaC₄ H₄ O₆ ．₄ H₂ O)、 硫酸鉀 (K₂ SO₄ )、硫酸鈉、乳酸鈉及甘露糖醇。 18. 如申請專利範圍第 16 項之方法，其中該沉浸液為具有 0.1M 至 6M 的磷酸根濃度的含磷 酸根溶液。 19. 如申請專利範圍第 18 項之方法，其中該含磷酸根溶液為(NH₄ )₃ PO₄ 、(NH₄ )₂ HPO₄ 、 NH₄ H₂ PO₄ 、K₃ PO₄ 、K₂ HPO₄ 、KH₂ PO₄ 、Na₃ PO₄ 、Na₂ HPO₄ 、NaH₂ PO₄ 或 H₃ PO₄ 的水溶液。 20. 如申請專利範圍第 16 項之方法，其中該沉浸液為水。 21. 如申請專利範圍第 16 項之方法，其另外包含以浸漬液浸漬該多孔性硬塊一段時間，使得 從該浸漬液移出所得的浸漬多孔性硬塊的壓縮強度與沒經過該浸漬處理的多孔性硬塊的 壓縮強度相比有所提高。 22. 如申請專利範圍第 21 項之方法，其中該浸漬液為具有 0.1M 至 6M 的磷酸根濃度的含磷 酸根溶液。 23. 如申請專利範圍第 22 項之方法，其中該含磷酸根溶液為(NH₄ )₃ PO₄ 、(NH₄ )₂ HPO₄ 、 NH₄ H₂ PO₄ 、K₃ PO₄ 、K₂ HPO₄ 、KH₂ PO₄ 、Na₃ PO₄ 、Na₂ HPO₄ 、NaH₂ PO₄ 或 H₃ PO₄ 的水溶液。 24. 如申請專利範圍第 10 項之方法，其另外包含把該硬塊 擊碎成屑狀物。 25. 如申請專利範圍第 16 項之方法，其另外包含把該多孔性硬塊擊碎成屑狀物。 26. 一種製備二水硫酸鈣硬塊之方法，其包含混合半水硫酸鈣粉末與含磷酸根離子的水溶液 以便形成一糊狀物，其中該水溶液具有低於 10 的 pH 值，該水溶液具有 0.01M 至 1.0M 的磷酸根離子濃度，及該混合係以 0.20cc/g 至 0.60cc/g 的液體對粉末比且全部使用該半 水硫酸鈣粉末進行。 (2) 1665
