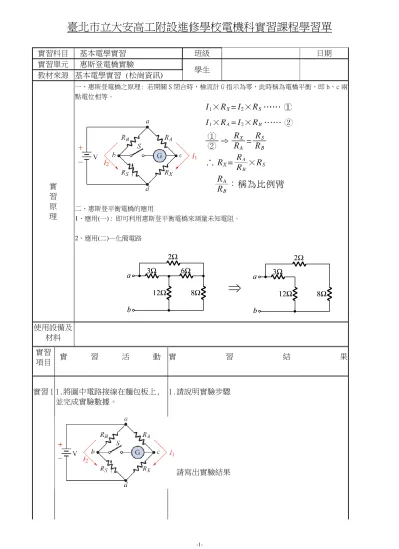

臺北市立大安高工附設進修學校電機科實習課程學習單
實習科目 基本電學實習 班級 日期
實習單元 惠斯登電橋實驗
教材來源 基本電學實習 (松崗資訊) 學生
實 習 原 理
一、惠斯登電橋之原理: 若開關 S 閉合時，檢流計 G 指示為零，此時稱為電橋平衡，即 b、c 兩 點電位相等。
二、惠斯登平衡電橋的應用
1、應用(一) : 即可利用惠斯登平衡電橋來測量未知電阻。
2、應用(二)—化簡電路
使用設備及 材料 實習
項目 實 習 活 動 實 習 結 果
實習 1
1.將圖中電路接線在麵包板上, 並完成實驗數據。
1.請說明實驗步驟
2.請寫出實驗結果
-2-
2. 將圖中電路接線在麵包板上, 並求出電路中
R
ab為多少。1.如右圖所示電路中
R
ab實測值為多少？2.如右圖所示電路中
R
ab理論值為多少？1.如右圖所示電路中
R
ab實測值為多少？2.如右圖所示電路中
R
ab理論值為多少？作業 練習
題目 計算過程
1. EX：如右圖所示，其為惠斯登
（Wheat stone）電橋，欲使 電橋平衡，則
R
x值應為？
2. EX：如右圖所示電路中
R
ab為 多少？
