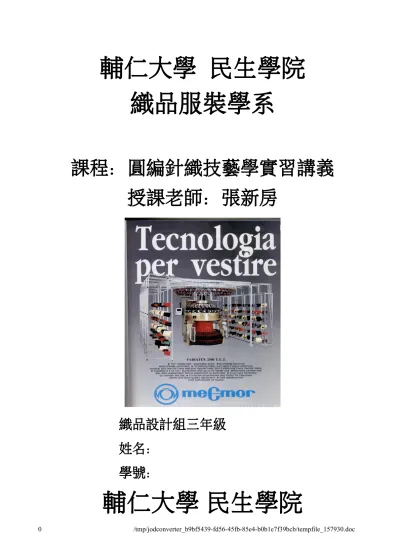

輔仁大學民生學院織品服裝學系

(1)

輔仁大學民生學院織品服裝學系

課程：圓編針織技藝學實習講義授課老師：張新房

織品設計組三年級姓名：

學號：

輔仁大學 民生學院

/tmp/jodconverter_b9bf5439-fd56-45fb-85e4-b0b1e7f39bcb/tempfile_157930.doc 0

(2)

織品服裝學系

課程：圓編針織技藝學實習報告

單元及名稱：__________________________

授課老師：張新房

織品設計組三年級姓名：__________

學號：__________

(3)

99 學年度輔仁大學民生學院織品服裝學系課程計畫表

□ 二年級

■ 三年級

□ 四年級

■ 織品設計組

□ 服裝設計組

□ 服飾行銷組

■上學期

□下學期

■ 3 學分 ■ 選修

每週授課堂數 2 每週實習堂數 AB 組各 2

課程名稱圓編針織技藝學D-4603-10926 ■每週 □單週 □雙週

授課老師張新房 e-mail .023243 @mail.fju.edu.tw 電話 02-2905-3634

上課教室授課TC107

實習TC009 時間每星期三第1、2 節授課

每星期一第3、4 節 A 組實習和星期五第 8、9 節 B 組實習

預備課程：針織技藝學最多人數：32 人

授課方式：理論講授、實務分析、操作示範、實習及討論

點名規定：遲到三次視同缺課一次 (上課鈴響後 10 分鐘內為限)、缺課三次扣考評分方式：期中考試20% 期末考試 20% 作業及報告 40% 平時成績 20%

參考書籍：緯編針織學一至六(平見瑞著) 必備工具：分析鏡、剪刀、鑷子和直尺

週次上課日期預定授課題目及課程內容實習日期實習作業或報告

一、 0915（三）課程說明、實習分組

1、緯編與經編針織機之認識 77

0913（一）0 917（五）

單元一.套布方法 Cast-On

二、 0922（三）中秋節停課 0920（一）0

924（五）單元二.CAD Key Function

三、 0929（三） 2、圓編針織基礎概論 66 0927（一）1

001（五）單元三. 抽針布 Needle set Stitch

四、 1006（三） 3、圓編針織基本針法 48 1004（一）1 008（五）

單元四. .CAD 與 CAM 連結 Interlock 上機基本動作

五、 1013（三） 4、單面基本組織與 fancy cam 之應用 61 1011（一）1 015（五）

單元四. .CAD 與 CAM 連結 Interlock 上機基本動作

六、 1020（三） 5、雙面基本組織及提花織物 84 1018（一）1 022（五）

單元五.空針布 Miss Stitch .喂紗張力

七、 1027（三） 6、圓編插片及電子選針提花 48 7、花盤及花鼓提花 42

1025（一）1 029（五）

單元六.雙面 2 色提花 ABBA backing

八、 1103（三） 8、喂紗長度與布疋之關係（1）60 1101（一）1

105（五）單元六.雙面 2 色提花

九、 1110（三）期中考試 1108（一）1

112（五）期中考試

十、 1117（三） 8、喂紗長度與布疋之關係（2）60 1115（一）1 119（五）

單元七. 掛針布 Tuck Stitch 喂紗長度

十一、 1124（三） 9、羅紋及開孔提花 35 1122（一）1 126（五）

單元八French /Swiss PK ABBA backing

(4)

十二、 1201（三） 10、雙面浮花織物 73 1229（一）1 203（五）

單元八French /Swiss PK ABBA backing

十三、 1208（三） 11、單面提花織物 66 1206（一）1 210（五）

單元九單面 2 色提花 Single Jacquard

十四、 1215（三） 12、自動換紗機構與生成原理 22 1213（一）1

217（五）單元十雙面 3 色提花

十五、 1222（三） 13、鍍圈組織 76 1220（一）1 224（五）

單元十雙面 3 色提花 ABAB backing

十六、 1229（三） 14、毛圈織物 61 1227（一）1 231（五）

單元十一.單面斜紋布 Twill

十七、 0105（三） 15、法蘭西織物 35 16、林克組織 29

0103（五）0

107（五） Check out

十八、 0112（三）期末考試 0110（一）0

114（五）學期結束

“應遵守智慧財產權觀念並不得非法影印”

(5)

99 學年度輔仁大學民生學院織品服裝學系課程計畫表

□ 二年級

■ 三年級

□ 四年級

■ 織品設計組

□ 服裝設計組

□ 服飾行銷組

□ 上學期

■ 下學期

■ 3 學分 ■ 選修

每週授課堂數 2 每週實習堂數 AB 組各 2

課程名稱圓編針織技藝學D-4603-10926 ■每週 □單週 □雙週

授課老師張新房 e-mail [email protected] 電話 02-2905-3634

上課教室授課TC107

實習TC009 時間每星期三第1、2 節授課及每星期五第 5、6 節 A 組實習和第 7、8 節B 組實習

預備課程：圓編針織技藝學（上）最多人數：32 人

授課方式：理論講授、實務分析、操作示範、實習及討論

點名規定：遲到三次視同缺課一次 (上課鈴響後 10 分鐘內為限)、缺課三次扣考評分方式：期中考試20% 期末考試 20% 作業及報告 40% 平時成績 20%

參考書籍：經編針織學一至六(平見瑞著) 必備工具：分析鏡、剪刀、鑷子和直尺

週次上課日期預定授課題目及課程內容實習日期實習作業或報告

一 0216（三） 17、針織物之布疋幾何 28 0214（一）

0218（五）

單元十二.Ponte de Roma 及接結布

二 0223（三） 18、針織物的分解與分析方法 77 0221（一）

0225（五）

單元十二.Ponte de Roma 及接結布

三 0302（三） 19、圓編針織物之瑕疵、異常原因與預防 88 0228（一）

0304（五）

單元十三、單面魚鱗布 Simple Fleec

四 0309（三） 20、圓編針織物之生產流程與品管（二）66 0307（一）

0311（五）

單元十四、3 色仿格子布及花卉 ABAB

五 0316（三） 1.經編針織機之基礎概論與生成原理(一) 0314（一）

0318（五）

單元十四、3 色仿格子布及花卉 ABAB

六 0323（三） 2.經編針織機之基礎概論與生成原理(二) 0321（一）

0325（五）單元十五、單面鍍圈布

七 0330（三） 3.經編基本組織之認識、特性、設計與應用（一） 0328（一）

0401（五）單元十六、4 色中國風及花卉

八 0406（三）春假停課 0404（一）

0408（五）

春假停課一天

單元十六、4 色中國風及花卉

九 0413（三）期中考試 0411（一）

0415（五）期中考試

十 0420（三） 4.經編基本組織之認識、特性、設計與應用（二） 0418（一）

0422（五）

單元十七、單面健康布 Healthy Fabric+OP

十一 0427（三） 5.經編基本組織之認識、特性、設計與應用（三） 0425（一）

0429（五）單元18/22、Twill/Crepe

(6)

十二 0504（三） 6.經編基本組織之認識、特性、設計與應用（三） 0502（一）

0506（五）單元18/22、Twill//Crepe

十三 0511（三） 21、圓編針織物之報價與行銷（一）160 0509（一）

0513（五）單元十九、單面繩索布

十四 0518（三） 21、圓編針織物之報價與行銷（二）160 0516（一）

0520（五）

單元二十、Blister 4 色單凸/3 色雙凸

十五 0525（三） 21、圓編針織物之報價與行銷（三）160 0523（一）

0527（五）

單元二十、Blister 4 色單凸/3 色雙凸

十六 0601（三） 21、圓編針織物之報價與行銷（四）160 0630（一）

0603（五）單元二十一、單面贅肉

十七 0608（三） 21、圓編針織物之報價與行銷（五）160 0606（一）

0610（五）

端午節停課一天

單元二十三、單面菜瓜布

十八 0615（三）期末考試 0613（一）

0617（五）學期結束CHECK OUT

“應遵守智慧財產權觀念並不得非法影印”

TC008 & TC009 針織設計實驗室安全規則

1、非開放時間及每週半天的清潔時間，請勿入內。

2、每次上課結束前，由班代或科代負責督導班上同學清潔工作，(如擦黑板、整理實習空間、紗線、椅子歸位…等)。

3、嚴禁攜入便當、食物、飲料或抽煙…等(白開水及無味礦泉水除外)，違者每次罰款 200 元整。

4、私人物品應隨身帶離教室，禁止堆放在機台上下或教室周圍。

5、嚴禁將紗線、工具、機台及零件等公務帶離教室，或據為己有。

6、工具和座椅等，使用後應即歸還原位，不得任意擱置。

7、機器上下週遭禁止堆置紗筒、紗線或織片等佔用機台，使用完畢將紗線按顏色分類放回紗架。

8、使用機器完畢，應擦拭乾淨、收妥工具零配件、織針歸到不織位置。

9、開關插座附近，不得放置紗線及易燃物品，以免發生危險。

10、機器如有異常或故障，請立即告知老師或助教處理。

11、使用本實習室的同學，有義務配合，並負責學期清潔打掃工作。

12、機器一經 CHECK-IN，使用者應負妥善保養、保管之責任，並愛惜機器；未經同意，

禁止擅自使用他人機器和零配件。

13、學期結束 CHECK-OUT，要點清機器零配件及工具等，如有短少或損壞，應照價賠償 14、實習室關閉時，最後離開的同學，應負責關閉水電、蒸氣爐、燙斗、冷氣機、冷卻水塔、

(7)

天井鐵捲門、大門等，以策安全。

15、課後留用實驗室的同學，應事先登記並在規定時間內離開，以策安全，一般白天開放至18:00、星期一至五開放至夜間 21:00，但應事先登記申請，並負責關閉所有實習設備電源、教室電燈、門窗及B1 走廊、男廁、女廁的電燈等，未提出申請者禁止使用如有違反規定者停止申請一週。

16、正常開放時間：星期一 ~ 星期五上午 8：00~12:00 下午 13:00~18：00 星期六、星期日、國定假日及寒暑假期間停止開放

(8)

圓編針織技藝學上課實習須知

※ 正課與實習課均每次簽到點名，基本分數 80 分，全勤加 15 分，缺席一次扣 10 分、遲到一次扣 5 分，上課鈴響後 10 分鐘以內不計遲到、超過 30 分鐘計 曠課一次。

每一單元作一份完整之實習報告，內容綱要和形式規定如下：

1、由左至右橫式書寫，除封面頁以外一律用 A4 紙手寫完成。

2、每一單元必須有”封面”，規格如附件，可附加部分設計圖片。

3、每一頁的頁首必須寫上班級、姓名、學號、科目及實習單元名稱。

4、每一織片必須先用紙型畫好邊線，沿著邊線內緣以雙面膠帶黏妥織片四周，再剪下布片，

撕開上緣膠面黏貼於報告紙上，並將機器、組織名稱規格等欄位填寫完整，並附加織程圖及三角排列圖。

5、報告內容包括：（基本分數 80 分）

A、封面頁：含校、系、級、班、姓名、學號、單元名稱、實習日期，無封面頁扣 10 分、不合規定者扣5 分 (封面頁可用電腦打字檔 )

B、作業及報告：不必抄實習目的與步驟，但要抄提，依實習單元上各題標示分數扣分 (內容業不接受電腦打字檔 )

C、實習心得：未寫心得扣 10 分 (內容業不接受電腦打字檔 )

D、實習結果：布卡未附貼織片依該題標示分數扣分、不合規定者視情況酌予扣分

6、每一單元實習報告一併裝入透明活頁整理夾內，於次一週實習課前交齊，允許遲交 7 天不扣分，但超過7 天者一律不予計分。

(9)

圓編針織技藝學實習

一、瞭解單面圓編針織機之使用及安全規則

1、打開電源後、先察看面板指示燈

2、檢查機器控制箱之花樣程式(非電腦提花機則免)

3、檢查紗線、導紗、送紗裝置、喂紗嘴、捲布張力及捲布棍 4、開機前先查看機台週遭人機安全，再清除停機警示燈 5、先慢速起動，再快速運轉，有異聲立刻停機

6、停機、修護、換針或下布時，應打開停機警示燈 7、工具、紗線、雜物等禁止堆置機台上下週遭 u 8、地面不可有油汙、廢紗等應保持乾淨，以免滑倒

9、機器運轉中，頭、手等禁止伸入機台內側，以免發生危險 10、禁止穿戴寬鬆衣著或打領帶、項鍊等以免鉤掛發生危險 11、長頭髮應事先紮起或以頭巾包妥，以免被捲入

12、機器運轉中，禁止打開護門或針門鞍座等

13、遇有斷針腳、信克腳等應百分之百清除乾淨，方可開機 14、遇有積紗、浮布等現象應立即停機，並清理後，方可開機 15、六角板手規格(公制)要與螺絲吻合；螺絲要鎖緊，以免運轉中

因鬆脫而損壞機器、織針及針筒

16、如有任何零件、工具或織針等掉落於齒輪間或針筒與針軌間，

切記要清除後，方可開機

17、人員應隨時注意安全，禁止追跑打鬧，以免受傷

18、實習或使用完畢，將機台清理擦拭清潔、工具、紗線等收拾整理後，

並關閉電源，方可離開

(10)

二、單面圓編針織機之改花程序及方法

1、在設計表或改花資料表上設定織程、紗線及菱角排列方法 2、令積極送紗退出作用位置及更換紗線

3、取下鞍座，依照喂紗口順序排列在地上或工作桌上 4、按設計稿逐一更換菱角位置排列

5、核對菱角排列順序，並檢查螺絲是否上緊 6、依照喂紗口順序，將鞍座裝妥，鎖緊固定螺絲 7、先慢速手動試織，檢查紗線及喂入是否正常 8、設定緊度係數和喂紗長度、T.F.=√Tex÷L.

9、調整送紗盤送紗速度，用紗速器量取每一段送紗之喂紗長度 10、用張力器量每一喂紗口送紗張力，並調整之

11、檢查並調整捲布張力、捲起速度及展布架幅寬 12、試織一段，檢查布面有無瑕疵或錯花，並改正之

13、剪下一碼布，檢測 CPI、WPI、幅寬、碼重、織紋、布身和手感等 14、如符合設計規格，正式生產；否則，作修正後再生產，並記錄織造條件

(11)

三、單面圓編針織機開機操作守則

1、先打開〝牆上總電源開關〞再機台上開電源開關〝Power〞及變頻器開關〝Standby〞

2、檢視控制面板上〝指示燈〞。

3、檢查喂紗嘴位置，紗線是否正確喂入針鉤內。

4、檢查積極送紗裝置上〝警示燈〞。

5、檢查探針。

6、檢查送紗張力。

7、檢查捲布張力，上捲布約210~230GPM、下捲布約 190~210GPM。。

8、檢查安全護門。

9、打開空氣壓縮機，並檢查輸入壓力和噴油量。

10、先輕輕搖動〝手把〞轉動機器，無異狀再慢速啟動。

11、開機時，手掌輕輕貼住〝開關面板〞，分別以拇指按〝JOG〞、中指按〝RUN〞、手掌按〝STOP〞；切記，在運轉初期手掌不可離開。

12、注意機台運轉狀況、吃紗情形等均良好，才可正式快速運轉；否則應先排除故障。

13、下布時，先將布捲朝向安全護門，再停機。

14、備妥布剪，打開安全護門，右手鬆開布棍固定栓，再將布疋取下。

15、約與地面平齊位置將布剪下、抽出布棍，同時將布棍裝回定位。

16、把布頭兩邊角摺向中間，再將布頭捲在布棍上。

17、關上安全護門，先慢速、後快速運轉，並注意捲布是否正常。

18、將胚布尾端反包住整捲布匹，防止弄髒。(初胚應先剪下一碼，測量幅寬、碼重、對花、對色等。)

(12)

四、雙面圓編針織機開機操作守則

1、先打開〝牆上總電源開關〞再開機台上〝Power〞及變頻器開關〝Standby〞。

2、再打開電腦選針系統〝開關〞，按〝織針〞鍵、輸入密碼〝22〞、按〝織圖〞鍵、輸入〝檔案〞，

面板顯示〝黃燈〞才可〝慢速〞運轉機器，〝紅燈〞禁止運轉機台，必須找出原因。

3、檢視控制面板上〝指示燈〞，找出原因處理後消除紅燈。

4、檢查〝喂紗嘴位置〞，紗線是否正確喂入針鉤內。

5、檢查積極送紗裝置上〝警示燈〞，SFE 上面手動開關應〝向上打開〞。

6、檢查〝探針位置〞，保持在針舌中間位置。

7、檢查〝捲布張力〞，上捲布約 230~250GPM、下捲布約 210~230GPM。

8、檢查〝安全護門〞，關上護門叩上門閂維護人機安全。

9、打開空氣壓縮機，並檢查〝輸入壓力和噴油量〞，正常壓力為 2~4KPM。

10、先〝慢速啟動〞以”停開停開”斷續方式轉動至少3 圈以上，邊開邊檢查機台狀況，無異狀方可正式運轉。

11、開機時，手掌輕輕貼住〝開關面板〞，分別以拇指按〝JOG〞、中指按〝RUN〞、手掌按〝STOP〞；〝切記，在運轉初期手掌不可離開〞。

12、更換換新花樣時，先輸入正確檔案、按織造鍵後，先慢速轉動，開機第一圈〝下筒針為INTERLOCK 式出針〞做還原動作。

13、注意機台運轉狀況、每一喂口吃紗情形等均良好，筒針由全吃轉換成新Pattern 出針織造後，以”停開停開”斷續方式至少運轉3 圈以上，邊開邊檢查機台是否有積紗、浮布或漏布等狀況，無異狀才可快速運轉，遇有異常立刻停機。

14、在運轉中不可離開機台或聊天，〝應注意機器有無異聲、斷針腳、積紗、浮布、亮紅燈、紗用完等異常情形〞，以免造成嚴重故障。

15、下布時，先將〝布捲橫凹面〞朝向雙安全護門，再停機。

16、備妥布剪，打開安全護門，右手拉開布棍固定栓，再將布疋取下。

17、〝約與地面平齊位置將布剪下〞 (不可剪到布棍邊緣或過短而無法回捲布棍上，而造成布棍空轉)、抽出布棍，同時將布棍裝回定位。

18、把布頭兩邊角摺向中間，再將布頭〝以順時針方向〞捲在布棍上。

19、關上安全護門，〝先慢速、後快速運轉〞，並注意捲布是否正常。

20、將胚布尾端〝反包住整捲布匹〞，防止弄髒。(初胚應先剪下一碼，測量幅寬、碼重、

對花、對色等。)

21、實習或使用完畢，將機台清理擦拭清潔、工具、紗線等收拾整理後，並關閉電源方可離開。

(13)

單元一、起底套布方法及落布處理（Cast on）

實習目的：

1、藉套布方法以瞭解圓編針織之織造原理 2、實際操作調整喂紗嘴之正確喂紗時機及位置 3、實際上機操作及危機處理之養成

實習步驟：

1、自動起底法：僅適用於有Sinker 之單、雙面機 2、鉤針起底法：雙面機較多利用

3、起底線起底法：雙面機較多利用 4、紗束起底法：單、雙面機均適用 5、套布起底法：雙面機較多利用 6、斷紗、漏吃造成落布時之處理方法

作業及報告：封面頁10 分

1、試說明上述五種起底法之原理及其步驟為何？（佔20 分）

2、試說明斷紗、漏吃的主要原因為何？（分別以單、雙面機說明之。）（佔20 分）

3、試說明浮布的主要原因為何？（分別以單、雙面機說明之。）（佔20 分）

4、遇有斷紗或漏吃而產生落布時，應用何種方式處理？分別以下列五種情況就單面及雙面機說明之：1).整台漏布 2).部分漏布 3).水平漏吃 4).垂直漏吃 5).不規則漏吃破洞。（佔20 分）

報告心得：（佔10 分）

(14)

單元二、佰龍電腦設計及製造系統之認識及操作

單實習目的：

1、認識電腦輔助設計系統之基本操作方法 2、瞭解電腦輔助設計系統之 KEY FUNCTION 3、培養電腦輔助設計系統之花樣設計能力 4、熟練 CAD 與 CAM 聯結上機操作及應用

實習步驟：

1、講解電腦輔助設計系統之基本架構

2、示範及實際操作電腦設計系統之基本操作方法 3、示範及實際操作電腦設計系統之 KEY FUNCTION 4、示範及實際操作電腦設計系統之花樣設計練習

5、實際操作佰龍電腦設計系統與小畫家或 Photoshop 繪圖軟體之圖檔轉換

1、自行設計二個花樣圖，一個任意形四方接圖及一個對稱圖花樣，每一個花樣必須是包含四種以上不同大小和方向，但不限尺寸及顏色數，存入隨身碟，

務必存上下左右共9 個單位圖檔，其單元間差降為 X10、或 Y10。（佔 30 分）

2、欲織一雙面針織提花布 20G，下機回縮後花紋基本單元為寬 11 公分高 18 公分，WPI=30、CPI=25，機上密度與下機回縮後密度為 10 比 12，試計算在 CAD 上應設定多少 WALE 及 COURSE？（佔 20 分）

3、試以方格紙畫出二色提花及三色提花之組織圖、上機拆圖及背組織圖 8W×12C、色紗排列及喂紗嘴設定，並畫出上針三角排列圖以解釋與鳥眼背組織的關係？（佔30 分）

(15)

單元三、抽針布Needle set stitch

實習目的：

1、運用抽針布了解MISS STITCHS 與抽針布之異同 2、藉空針針法與各種針法搭配做不同之設計應用 3、熟練上機、改花和設計技能

4、瞭解抽針布與紗線排列之關係

實習步驟：

1、選擇適當紗線Poly/Cotton 20’/1 2、改花程序請參照改花步驟1~步驟 14 3、設定喂紗長度，調整送紗盤直徑 4、調整送紗張力及度目

5、瞭解喂紗長度之設定與調整方法

1、交AB 兩班之單面抽針布改花織造規格資料表，並貼上布塊，交樣布卡各一份共二份。（佔30 分）

2、單面抽針布改花設計時，應注意哪些事項？（佔20 分）

3、試以單梯形針腳排列設計三種不同的抽針：1.單面平紋+抽針、2.單面 Miss 針法+抽針、3.單面 Tuck 針法+抽針，並繪製織程圖及織針、紗線和菱角排列圖，

至少排針12 根以上寬度。（佔 30 分）

(16)

單元四、雙面互鎖針織布Interlock

實習目的：

1、藉試織Interlock 瞭解雙面圓編針織機之成環原理 2、養成雙面圓編針織機之基本上機技能

3、培養雙面圓編針織機之基本改花能力 4、熟練雙面圓編針織機之穿紗、換紗方法

實習步驟：雙面圓編針織機之改花程序及方法

1、在方格紙或改花資料表上設定織程、紗線及菱角排列方法 2、在電腦輔助設計系統設計花樣，並完成上機程式

3、取下上盤鞍座，依照喂紗口順序排列在地上或工作桌上 4、按設計稿逐一更換菱角位置排列

5、核對菱角排列順序，並檢查螺絲是否上緊 6、依照喂紗口順序，將鞍座裝妥，鎖緊固定螺絲 7、檢查並調整探針位置，應對正上織針針鉤中間上方 8、按設計稿逐一更換紗線

9、將磁碟片或隨身碟插入控制箱，輸入花樣程式 10、機上電腦系統面板表頭亮黃燈，始可慢速運轉 11、第一圈為選針器歸零動作，呈現 Interlock 模式 12、第二圈由第一喂紗口開始逐一轉換成新 Pattern 模式

13、第三、四、五圈，如新花樣有錯誤時，最容易造成積紗、浮布、漏吃等現象，

此時應立即停機，並通知老師處理

14、新花樣試織時，應全程觀察機台每一喂紗口是否有上述異常現象 15、先慢速起動試織，檢查紗線及喂入是否正常，再正常快速運轉 16、檢查捲布張力，調整捲布機捲起速度

17、試織一段，檢查布面有無瑕疵或錯花，並改正之

18、先摔布收縮後，剪下一碼布，檢測幅寬、碼重、織紋、布身、和手感等 19、如符合設計規格，正式生產；否則，作修正後再生產

20、記錄試織條件，貼上布樣，即完成

1、完成Interlock 上機程式檔和試織約一碼長，每一位同學的配色必須不同，

並記錄色紗排放順序，交樣布卡一份。（佔40 分）

2、試以雙面萬能互鎖針織機(上二、下二段)自行設計抽針互鎖布四種（單上抽、

單下抽、雙抽、及對抽），畫出織針排列、織程圖及上下針床三角排列圖（至少排針12 根以上寬度）（佔 20 分）

3、試以雙面萬能針織機(上二、下二段)，分別說明欲生產(1).素色互鎖布(2).直條互鎖布(3).橫條互鎖布(4).寬橫條互鎖布(5).寬直條4×4 互鎖布，五種互鎖布

(17)

之織程、上下織針排列、上針盤及下針筒三角排列、和紗線排列方法。（佔20 分）

(18)

單元五、單面空針組織布Miss Stitch

實習目的：

1、藉Miss 組織瞭解 Knit & Miss Cam 排列與織針和紗線排列之關係 2、瞭解單面Miss 組織之特性

3、瞭解單面Miss 組織之設計規則 4、加強改花練習，並瞭解空針之應用

實習步驟：

1、選擇短纖紗線Poly/Cotton 20’/1 2、可採用單色或以色橫條獲得不同效果 3、改花程序請參照改花步驟1~步驟 14 4、瞭解喂紗張力之設定與調整方法

1、交AB 兩班之單面空針布改花織造規格資料表，並貼上布塊，交樣布卡各一份共二份。（佔40 分）

2、試以單山形及雙山型針腳排列自行設計各一種不同空針組織共二種，並繪製意匠圖、織程圖及織針、紗線和菱角排列圖。（佔20 分）

3、試以任意形（不規則）針腳排列自行設計二種不同空針組織，並繪製意匠圖、織程圖及織針、紗線和菱角排列圖，至少排列以上12 針寬度。（佔 20 分）

(19)

單元六、雙面二色提花布 2 colors double jacquard

實習目的：

1、瞭解雙面圓編針織機之CAM 與喂紗排列及 Complete course 之關係 2、瞭解雙面圓編針織布之提花設計、紗線與顏色排列之應用

3、養成雙面圓編針織機之上機技能及改花能力

實習步驟：

1、上針盤三角按鳥眼ABBA 順序排列

2、選擇適當紗線，可採用對比色或調和色搭配 3、兩色提花的排紗為C1C2 順序排列

4、存入上機檔案到機上電腦系統，面板表頭亮黃燈，始可慢速運轉 5、第一圈為選針器歸零動作，呈現Interlock 模式

6、第二圈由第一喂紗口開始轉換成新Pattern 模式

8、新花樣試織時，應觀察機台每一喂紗口是否有上述異常現象

1、完成2 colors Jacquard 上機程式檔並試織約一碼，自行設計每人每一個 pattern 交樣布卡二份。（佔 25 分）

2、雙面二色提花與背組織Backing 之關係為何？就提花顏色數、紗線排列、三角排列及布匹特性說明之。（佔20 分）

3、以雙面花匙Pattern key Mini Jacquard 提花針織機，規格

(30”x22Gx64Fx25Tx2064N) 機器為順時針迴轉，以單斜梯形提花片排列法設計一種任意形2 colors pattern，先計算其花寬及花高，以方格紙畫意匠圖、拆圖，

並註明紗嘴、紗線及花匙排列方法，並畫出鳥眼背組織的三角排列圖（佔30 分）

(20)

單元七、單面掛針布Tuck Stitch

實習目的：

1、藉Tuck 組織瞭解 Knit Tuck Cam 排列與織針和紗線排列之關係 2、加強改花練習，並瞭解Tuck Stitch 之應用

3、瞭解四角目、六角目組織效果之生成

實習步驟：

1、選擇短纖紗線Poly/Cotton 20’/1 2、可採用單色或以色橫條獲得不同效果 3、改花程序請參照改花步驟1~步驟 14

1、交AB 兩班之單面掛針布改花織造規格資料表，並貼上布塊，交樣布卡各一份共二份。（佔20 分）

2、試分別說明四角目及六角目Tuck 針法之特性為何？（佔 20 分）

3、試以單梯形及雙梯形針腳排列各設計一種不同掛針組織共二種，並繪製織程圖及織針、紗線和菱角排列圖，至少排列以上13 針寬度。。（佔20 分）

4、試以任意形（不規則）針腳排列設計二種不同掛針組織，並繪製織程圖及織針、紗線和菱角排列圖，至少排列以上12 針寬度。（佔 20 分）

(21)

單元八、TUCK STITCHS 雙面嗶嘰布

1.Double pique(大 PK)：法國 PK 布、瑞士 PK 布 2.Single pique(小 PK)

實習目的：

1、藉TUCK STITCH 瞭解雙面圓編針織機之 CAM 排列與組織之關係 2、藉TUCK STITCH 瞭解雙面圓編針織布之設計應用

3、瞭解雙面圓編針織布TUCK STITCH 之特性 4、養成雙面圓編針織機之上機技能與改花能力

實習步驟：

1、在設計系統上設定基本圖、拆圖及喂紗嘴，再存上機檔 2、依照織程重新排列上盤CAM

3、使用單色紗線，以突顯其組織效果

8、新花樣試織時，應觀察機台每一喂紗口是否有上述異常現象 9、瞭解喂紗張力之設定與調整方法

1、完成Double PK 布上機程式檔和試織，交樣布卡一份。（佔 20 分）

2、試以雙面萬能針織機(上二、下二)，畫出法國 PK、瑞士 PK、和小 PK 布之織程及三角排列圖，並完成上機檔拆圖及喂紗嘴設定紙上作業模式。（佔30 分）

3、完成雙面羅紋針織布1×1、2×1、2×2 Rib 和寬羅紋布上機檔紙上作業模式，

並畫出基本單元組織圖、拆圖、及喂紗嘴設定紙上作業模式。（佔30 分）

(22)

單元九、單面二色提花布 Single Jacquard

實習目的：

1、瞭解單面提花之生成原理

2、藉單面提花作更深入瞭解菱角、織針與紗線顏色之關係 3、加強色彩變化設計，以及圖案設計應用

4、增加上機、改花及顏色管理技能

實習步驟：

1、先畫花樣意匠圖，再轉換成三角排列圖

2、選擇適當紗線，可採用對比色或調和色獲得不同效果 3、兩色提花的排紗為C1C2 順序排列

4、改花程序請參照改花步驟1~步驟 14

1、交AB 兩班之單面提花布改花織造規格資料表，並貼上布塊，交樣布卡各一份共二份。（佔30 分）

2、試討論單面組織布與單面提花布之特性有何異同(不限四段機)，就選針方式、

紗線排列、使用針法、布匹特性等說明之。（佔20 分）

3、試以單面撥片式三功位小提花機(pattern key)規格

30”x28Gx84Fx37Tx2088N，以單斜梯形提花片排列法設計一任意形單面二色提花布，用方格紙繪製完整的（花寬36 及花高 42）之意匠圖、拆圖（加入 Tuck 改善背組織之浮長），註明紗嘴、紗線及花匙排列。（佔30 分）

(23)

單元十、雙面三色提花布 3 colors double jacquard

實習目的：

1、瞭解雙面圓編針織機之 CAM 與喂紗排列及 Complete course 之關係 2、瞭解雙面圓編針織布之提花設計、紗線與顏色排列之應用

3、瞭解雙面圓編針織布三色提花之拆圖與喂紗口設定之關係 4、養成雙面圓編針織機之上機技能及改花能力

實習步驟：

1、上針盤三角按鳥眼ABAB 或 ABBA 順序排列 2、選擇適當紗線，可採用對比色或調和色搭配 3、三色提花的排紗為C1C2C3 順序排列

作業及報告：（作業1、2 兩題，二選一完成）封面頁 10 分

1、完成3 colors Jacquard 提花布，每一花樣設計 6 種不同之線條花紋（可用直 線、曲線、實線、虛線等等表示之），並各試織約一碼，每人二個花樣交布卡共四份。（佔60 分）

2、完成3 colors Jacquard 提花布，每一花樣設計 6 種不同之圓點花紋（可用實 心、空心、同心圓、實線、虛線、正圓、橢圓等等表示之）並各試織約一碼，每人二個花樣交布卡共四份。（佔60 分）

3、雙面三色提花與背組織Backing 之關係為何？就提花顏色數、紗線排列、三角排列及布匹特性說明之。（佔20 分）

(24)

單元十一、單面斜紋布 (2x2 Twill↖) or (Gaberdine)

實習目的：

1、運用Miss Stitch 及 Tuck Stitch 排列與織針和紗線排列之關係 2、瞭解Miss Stitch 及 Tuck Stitch 在單面斜紋布之差異

3、熟練上機及改花操作

實習步驟：

1、選擇長纖Polyester yarn 或短纖紗線 2、斜紋布之用紗應為單色才能顯現其特性 3、改花程序請參照改花步驟1~步驟 14

1、交AB 兩班之單面斜紋布改花織造規格資料表，並貼上布塊，交樣布卡各一份共二份。（佔20 分）

2、試說明Miss Stitch 及 Tuck Stitch 兩種單面斜紋布之特性（佔 20 分）

3、試以單面四段針織機，將下列各種Twill 繪製組織圖、織程、紗線、織針及菱角排列圖：2x1 Twill↖or↗ 2x2 Twill↖or↗

3x1 Twill↖or↗ 3x1 Double Twill↖or↗（佔 20 分）

4、試以單面插片式37 段 72 喂紗口提花針織機，將 Point Twill 山形斜紋及 Herringbone 人字斜紋繪製一完整之組織（意匠）圖、提花腳（JACK）排列圖。

（佔20 分）

(25)

單元十二、雙面羅馬布及雙面接結布

實習目的：

1、瞭解雙面圓編針織機之上、下CAM 排列變化與組織之關係 2、熟練雙面圓編針織布之設計與應用

3、養成雙面圓編針織機之上機技能與改花能力

實習步驟：

1、在設計系統上設定基本圖、拆圖及喂紗嘴，再存上機檔 2、注意單上吃及單下吃之喂紗嘴設定方法

3、雙面羅馬布上針盤三角按A、B、(A+B)、O 順序排列 4、羅馬布使用單色紗線，以突顯其組織效果

5、雙面接結布上針盤三角按(A+B)、O 順序排列

6、接結布可採用正反面不同性質之紗線，做功能性機能性布種之應用 7、存入上機檔案到機上電腦系統，面板表頭亮黃燈，始可慢速運轉 8、第一圈為選針器歸零動作，呈現Interlock 模式

1、完成雙面羅馬布(打擊布 Ponte de Roma)上機程式檔和試織，交樣布卡一份

（佔20 分）

2、自行設計並完成雙面接結布上機程式檔和試織，使用雙面對比顏色紗以突顯效果，交樣布卡二份（佔40 分）

3、試以雙面萬能針織機(上二、下二)順時針迴轉，規格

(30”x22Gx64Fx2072N)，畫出四段及六段羅馬布之織程及三角排列圖，並完成上機檔紙上作業模式（佔20 分）

(26)

單元十三、單面魚鱗布 (Simple fleecy)

實習目的：

1、運用Miss stitch 認識 Miss Cam 排列與織針和紗線排列之關係 2、以不同針法作深一層探討 Miss Stitch 與 Floating 之設計與運用 3、以不同組織與不同紗線結合，設計不同質感之布種

4、熟練上機及改花技能

實習步驟：

1、選擇適當紗線，可選擇不同之底紗與效果紗 2、利用兩面紗線之特性，以獲得機能性功能性布種 3、改花程序請參照改花步驟1~步驟 14

1、交AB 兩班之 Simple fleecy 改花織造規格資料表，並貼上布塊，交樣布卡各一份共二份。（佔20 分）

2、試繪製交錯式、直條式及斜紋式Simple Fleecy 之設計圖及織針、紗線和菱角排列圖（包括1x1、2x1、2x2、3x1 Single 及 Double 二種）（佔 30 分）

3、試繪製交錯式、直條式及斜紋式Three Thread Fleecy 之設計圖及織針、紗線和菱角排列圖（包括1x1、2x1、2x2、3x1 Single 一種）（佔 30 分）

(27)

單元十四、雙面三色提花布

實習目的：

1、瞭解雙面圓編針織機之CAM 與喂紗排列及 Complete course 之關係 2、瞭解雙面圓編針織提花布之設計、紗線與顏色排列之應用

實習步驟：

1、上針盤三角按ABAB 或 ABBA 順序排列 2、選擇適當紗線，可採用對比色或調和色搭配 3、三色提花的排紗為C1C2C3 順序排列

1、完成三色仿梭織先染紗格子布及連續式花卉圖案帶組織提花布（非單一圖案），上機程式檔和試織，每人每一個pattern 交樣布卡二份，共四份布卡（佔 40 分）

2、以雙面花匙pattern key 提花針織機，規格(34”x28Gx84Fx37Tx2988N)，以單斜梯形提花片排列法設計’’三色花卉圖案帶組織提花布’’，以方格紙畫出一完整的意匠圖（花寬18 花高 28）、拆圖、註明紗嘴、紗線及提花片（jack）排列、鳥眼背組織的三角排列圖，並計算其花寬及花高。（佔40 分）

(28)

單元十五、單面鍍圈布 Plating or T/TC

實習目的：

1、藉鍍圈組織瞭解不同紗線或不同配色之運用 2、加強調機練習，底紗與面紗之吃紗位置調整練習 3、加強調機練習，底紗與面紗之喂紗長度調整練習 4、加強調機練習，底紗與面紗之喂紗張力調整練習

實習步驟：

1、選擇Polyester Yarn 為鍍圈紗，混紡紗或棉紗為底紗

2、先穿底紗經由下層下段送紗皮帶，調整喂紗長度及張力，先試織一段 3、再穿鍍圈紗經由上層下段送紗皮帶，調整喂紗長度及張力

4、改花程序請參照改花步驟1~步驟 14

1、交AB 兩班之單面鍍圈布改花織造規格資料表，並貼上布塊，交樣布卡各一份共交樣布卡二份。（佔20 分）

2、試述單面鍍圈布之特性為何？（佔20 分）

3、試闡單面鍍圈布造成底紗與面紗翻紗的原因？（佔20 分）

4、試比較圓編與橫編 Plating 之生成原理、織造方法、及其衍生變化？（佔 20 分）

(29)

單元十六、雙面四色提花布

實習目的：

1、瞭解雙面圓編針織機之CAM 與喂紗排列及 Complete course 之關係 2、瞭解雙面圓編針織提花布之設計、紗線與顏色排列之應用

實習步驟：

1、上針盤三角按ABBABAAB 順序排列

2、選擇適當紗線，可採用對比色或調和色搭配 3、四色提花的排紗為C1C2C3C4 順序排列

1、完成雙面四色東方風格（或帶組織）提花布及連續式花卉圖案（或帶組織）提花布（非單一圖案）上機程式檔和試織，每人每一個pattern 交樣布卡二份，共四份樣布卡。（佔40 分）

2、以雙面花匙pattern key 提花針織機，規格(34”x28Gx72Fx37Tx2988N)，設計一單斜梯形’’四色仿梭織先染紗格子布’’，以方格紙畫意匠圖（花寬36 花高36），註明紗嘴、紗線及提花片（jack）排列、鳥眼背組織的三角排列圖，

並計算其花寬及花高。（佔40 分）

(30)

單元十七、單面彈健康性布 Elastic Jersey

實習目的：

1、以單面布加 Spandex (Lycra 或 OP)Yarn 探討彈性布的特性及其附加價值 2、熟練 Lycra 之穿紗操作及織造技術

3、瞭解彈性紗對針織布的影響

實習步驟：

1、選擇適當紗線及Spandex yarn

2、先穿妥底紗，調整喂紗長度及張力，並試織一段 3、再穿Spandex yarn，約拉伸 3 倍穿入喂紗嘴 4、調整Spandex yarn 喂紗長度及張力，並試織 5、改花程序請參照改花步驟1~步驟 14

1、交AB 班單面彈性布改花織造規格資料表，並貼上布塊，交樣布卡各一份共二份。（佔40 分）

2、試討論Spandex Yarn 對布匹之影嚮，特性為何？（佔 20 分）

3、請蒐集全球生產Spandex Yarn 的廠家最少 10 個，包括廠商名稱、國家、廠牌名稱、產品規格、產品種類、年產量及產品特性？（佔20 分）

(31)

單元十八、Twill or Gabardine 雙面斜紋布

實習目的：

1、瞭解雙面圓編針織機之上、下CAM 排列變化與組織之關係 2、熟練雙面圓編針織布之設計與紗線之應用

3、熟練雙面圓編針織布單浮與雙浮針法之應用 4、養成雙面圓編針織機之上機技能與改花能力

實習步驟：

1、雙面斜紋布可採用單浮法或雙浮法完成 2、上針盤三角按AOOBOO 順序排列

3、選擇適當紗線，可採用單色、對比色或調和色搭配

1、完成雙浮素色提花式Twill 及單浮顏色提花式 Twil 上機程式檔和試織，每人 設計二種Twill 各交樣布卡二份，共交布卡四份。（佔 60 分）

2、請參考講義單元八花鼓提花，試以雙面傳統型花鼓Pattern Drum 提花機順時針迴轉，規格（30"x20Gx60F）每一花鼓有 12 花片，每一花片上有 144 個花齒，設計三色提花布，用方眼紙畫一完整之意匠圖（花寬144 花高 80），並刻切其第一至三喂紗口的第一花片，並說明花紋段、花紋面積的生成，以及畫出鳥眼背組織的三角排列圖。（佔20 分）

(32)

單元十九、單面繩索布Miss Stitch

實習目的：

1、運用Miss Stitch 認識 Miss Cam 排列與織針和紗線排列之關係 2、以不同長短之Floating 排列及不同紗線之組合，作設計之運用 3、熟練上機及改花技能

實習步驟：

1、選擇長纖Poly/Cotton20’/1 紗為底紗、Polyester Draw Textured Yarn or Filament Yarn 為 Floating 效果紗

2、增加喂紗口單元數，練習搭配不同組織設計，以獲得良好效果 3、改花程序請參照改花步驟1~步驟 14

1、交AB 兩班之單面繩索布改花織造規格資料表，並貼上布塊，交樣布卡各一份共二份。（佔40 分）

2、試討論單面繩索布與橫機Cable 及一般 Miss stitch 之生成方法及特性為何？

（佔20 分）

3、自行設計一種基本單元60 口組單面繩索布(可與其他基本組織搭配結合)，

並繪製織程圖及織針、紗線和菱角排列圖。（佔20 分）

(33)

單元二十、四色單凸及三色雙凸紋布 (4 Colors single &3 Colors double Blister)

實習目的：

1、瞭解雙面圓編針織機之CAM 排列與喂紗嘴組合之關係 2、瞭解雙面圓編雙凸花針織布之設計與紗線運用

3、瞭解四色單浮花及三色雙浮花之拆圖、喂紗嘴設定 4、瞭解雙面圓編針織布之設計與紗線運用

5、養成雙面圓編針織機之基本上機技能和改花能力

實習步驟：

1、上針盤三角按ABOOBAOO 順序排列

2、選擇適當紗線，可採用對比色或調和色搭配 3、四色單浮花的排紗為C1C2C3C4 順序排列 4、三色雙浮花的排紗為C1C2C3C3 順序排列

5、存入上機檔案到機台上電腦系統，面板表頭亮黃燈，始可慢速運轉 6、第一圈為選針器歸零動作，呈現Interlock 模式

1、完成四色單凸紋布及三色雙凸紋布(4 Colors single Blister &3 Colors double Blister)上機程式檔和試織，每人每一個pattern 交樣布卡各二份，共交樣布卡四份。（佔60 分）

2、試以雙面插片式37 段提花針織機，規格(34”x28Gx96Fx37Tx2988N)設計 4 Colors Blister pattern 以方格紙畫意匠圖（花寬 36 花高 24），註明提花片、紗嘴 紗線排列方法，畫出鳥眼背組織的三角排列圖，並求出其花寬及花高。（佔20 分）

輔仁大學 民生學院 織品服裝學系

輔仁大學民生學院織品服裝學系
