熱穩定劑產生揮發成份對塑膠製品影響之測定
Determination of volatile components produced from heat stabilizers in plastic products
Lai-Hao Wang
Department of Medical Chemistry, Chia Nan University of Pharmacy and Science, 60 Erh-Jen Road, Section 1, Jen Te, Tainan 71743, Taiwan.
*Author to whom correspondence should be addressed.
Tel: 886-6-266-4911 ext 2316; Fax: 886-6-266-7319; E-mail: e201466wang@msa.hinet.net
中文摘要
利用芳香族二胺與苯四酸直接聚縮合，合成 聚合物polyimides 薄膜。設計氣體採樣技術以 polyimides 薄膜吸附苯衍生物揮發物如甲苯 (toluene)、 乙苯 (ethylbenzene)、 鄰二甲苯 (o-xylene)、 2-乙基甲苯 (2-ethyltoluene)、3-乙基 甲苯 (3-ethyltoluene)。改變溫度與時間變數，利 用傅立葉轉換紅外線衰減全反射率(attenuated total reflectance (FT IR-ATR)快速測定揮發物吸附 薄膜之吸收值。並利用靜態頂空法—氣相層析 (HS-GC)測定，進行揮發物濃度與聚醯亞胺吸附效 率之比較。此方法應用於塑化原料或製品之測定。
關鍵詞：傅立葉轉換紅外線；靜態頂空法—氣相 層析；苯衍生物揮發物；聚醯亞胺吸附效率。
英文摘要
The polymer polyimides were synthesized by direct condensation of aromatic diamine with pyromellitic acid. A rapid nondestruction analysis method is established to qualitatively detect of five kinds derivatives of benzene volatile components,
containing toluene, ethylbenzene, o-xylene, 2-ethyltoluene and 3-ethyltoluene which uses Fourier transform- attenuated total reflectance spectroscopy to determine the IR spectrogram of derivatives of benzene volatile components and adsorption efficiency of polyimides. Comparison with results obtained from head space- gas chromatography detection. The spectrogram of fingerprint data is applied for the compare with commercial raw materials of plastic or products for the purity.
Keywords: Fourier transform- attenuated total reflectance spectroscopy; head space-gas chromatography ; derivatives of benzene volatile components; adsorption efficiency of polyimides.
內容
前言 研究目的
根據文獻報導，新型的液體鈣/
鋅熱穩定劑由 N-(3-amino-benzoic acid)
tung-maleamic acid (ABTMA)合成 [1]。
不含鎘、鉛與其他重金屬之鋇/鋅熱穩定 劑 [2]、液體含羧酸鹽 (carboxylates)之 鋇/鋅熱穩定劑 [3-4] 與固體金屬鈣、
鋇、鋅、鎘、鉛合成金屬脂肪酸鹽( metal carboxylates) 熱穩定劑 [5]。目前環保所 用的可塑劑PVC 中常含混合(RCOO)2Ba (RCOO)2Zn (莫耳比 2:1) , R 為 C8-C24
alkyl 或 C6-C24 alkenyl 之 熱 穩 定 劑 [6]。熱穩定劑除上述金屬脂肪酸鹽外，
尚含環氧化合物 (epoxy compounds)、亞 磷酸酯 (phosphites)、脂肪族和芳香族化 合 物 與 有 機 錫 化 合 物 (organotin compounds)等，用於防止 PVC 的熱氧化 分解 [7]。
然而，殘留的揮發物，由PVC 塑料製
品熱分解蒸發，有害氣體 (苯、二甲苯取代 物與烯烴類)進入的生態系統，造成人類和其 他動物致癌與環境污染物 (氯化氫與 CO2) [8-10]。因此，製造低揮發物塑料製品之趨勢 是目前研發重點 [11-14]。現行既有分析技術 有光譜研究CO2 吸收劑 [15]、合成奈米多孔 材質或高分子膜補捉CO2 [16-19]與石英晶體 微天平快速評估揮發物 [20]。然而 GC/MS 沒能測出CO2，且GC/MS 儀器之使用與維修 成本，對中小型企業及研究經費少的實驗室 是一項大負擔。學術研究文獻 [21-26]，仍在 探討高分子薄膜的特性比較及各別吸附氣體
能力，對實際樣品檢測VOC 仍少見。本研究
合成polyimides 高分子薄膜，利用薄膜吸附 苯衍生物揮發物，以FT IR-ATR 對塑化原料 或製品做快速分析，並利用靜態頂空法—氣
相層析(HS-GC)測定，進行揮發物濃度比較。
文獻探討
1. Mei Wang, Jianling Xia, Jianchun Jiang, Shouhai Li, Kun Huang, Wei Mao, Mei Li, A novel liquid Ca/Zn thermal stabilizer
synthesized from tung-maleic anhydride and its effects on thermal stability and mechanical properties of PVC, Polymer Degradation and Stability, 2016, 133,136-143.
2. Gao, Erjin; Tang, Wei; Wang, Zhiyong; Qu, Yingjun; Chen, Senfang; Liao, Yonglin,
Application of Ba/Zn heat stabilizer HBZ 1053 in PVC soft products, Suliao Zhuji , 2013, 2, 42-45.
3. Shi, Xunruo, Ba-Zn liquid composite stabilizer and its application for PVC pipes, Faming Zhuanli Shenqing, 2010, CN 101747530 A 20100623.
4. Duan, Ruzhe; Jiang, Pingping; Zhang, Xiaoyan, Research on property of Ba/Zn liquid complex heat stabilizer doped with rare earth lanthanum salt, Suliao Gongye, 2008, 36(2), 55-58, 61.
5. Akhmetkhanov, R. M.; Kolesov, S. V.; Kadyrov, R.
G.; Karmilov, A. Yu.; Zaikov, G. E., Preparation of Metal Carboxylates and Their Stabilizing
Performance under Intense High-Pressure Shear Treatment, Russian Journal of Applied Chemistry (Translation of Zhurnal Prikladnoi Khimii), 2004,
77(5), 842-845.
6. Ning, Jianhua; Tian, Feng, Transparent environment-friendly PVC modified material and preparation method thereof, Faming Zhuanli Shenqing, 2014, CN 104130528 A 20141105.
7. Arkis, E.; Balkoese, D, Thermal stabilization of polyvinyl chloride by organotin compounds, Polymer Degradation and Stability, 2005, 88(1), 46-51.
8. Hourston, D.J., Degradation of plastics and polymers, Reference Module in Materials Science and Materials Engineeering, 2010,Vol.3,
2369-2386.
9. Curran, Katherine; Underhill, Mark; Gibson, Lorraine T.; Strlic, Matija, The development of a SPME-GC/MS method for the analysis of VOC emissions from historic plastic and rubber materials, Microchemical Journal, 2016, 124, 909-918.
10. Zou, Huizhong; Jing, Yingjie; Ding, Zilong;
Tu, Pingping; Xu, Min, Low-volatility
environment-friendly PVC cable material and its manufacturing process, Faming Zhuanli Shenqing (2015), CN 104403232 A 20150311.
11. Romagnano, Stefano; Floridi, Giovanni; Li Bassi, Giuseppe, Overbased calcium
carboxylate/carbonate compositions, Eur. Pat.
Appl. 2013, EP 2599766 A1 20130605.
12. Tansey, William J., Low VOC and fog, low temperature PVC for seamless air bag doors, U.S.
Pat. Appl. Publ. 2011, US 20110028625 A1 20110203.
13. Nishihara, Ken; Mitsudera, Taro; Nishimura, Hiroshi, Liquid stabilizer compositions for PVCs and PVCs plastisol compositions with low volatile organic compounds (VOC) release, Jpn.
Kokai Tokkyo Koho 2007, JP 2007204525 A 20070816.
14. trepka, Arron; Joshi, Makarand V.; Arendt, William D., Aqueous film-forming compositions containing reduced levels of volatile organic compounds VOC and preparing a low VOC plasticized aqueous polymer composition and coated substrates, U.S. Pat. Appl. Publ. 2008, US 20080103237 A1 20080501.
15. Wilfong, Walter Christopher; Kail, Brian W.;
Jones, Christopher W.; Pacheco, Carlos; Gray, McMahan L., Spectroscopic Investigation of the Mechanisms Responsible for the Superior
Stability of Hybrid Class 1/Class 2 CO2 Sorbents:
A New Class 4 Category, ACS Applied Materials
& Interfaces , 2016, 8(20), 12780-12791.
16. Shah, Sajid Hussain; Uemura, Yoshimitsu;
Yusup, Suzana; Kusakabe, Katsuki; Mahmood, Qaisar; Ali, Atif, Nano-Structured Porous Yttria-Stabilized Zirconia Membrane for High-Temperature CO2 Capture from H2/CO2 Mixture, Arabian Journal for Science and Engineering ,2016,41 (12), 4763-4774.
17. Klinthong, Worasaung; Huang, Chih-Hung; Tan, Chung-Sung, One-Pot Synthesis and Pelletizing of Polyethylenimine-Containing Mesoporous Silica Powders for CO2 Capture, Industrial &
Engineering Chemistry Research,2016, 55(22), 6481-6491.
18. Zhang, Lihuo; Zhan, Ni; Jin, Qing; Liu, Honglai;
Hu, Jun, Impregnation of Polyethylenimine in Mesoporous Multilamellar Silica Vesicles for CO2 Capture: A Kinetic Study, Industrial &
Engineering Chemistry Research ,2016, 55(20), 5885-5891.
19. Kim, Kee Hong; Ingole, Pravin G.; Kim, Jong Hak; Lee, Hyung Keun, Separation performance of PEBAX/PEI hollow fiber composite membrane for SO2/CO2/N2 mixed gas, Chemical
Engineering Journal (Amsterdam, Netherlands), 2013, 233, 242-250.
20. Kuchmenko, T. A.; Drozdova, E. V., A method for the rapid estimation of the level of emissions of toxic easily volatile compounds from
polymeric household products using an array of quartz crystal microbalance sensors, Journal of Analytical Chemistry, 2015, 70(11), 1373-1382.
21. Rashmita Das, Sudip Biswas, Rajib Bandyopadhyay, Panchanan Pramanik;
Polymerized linseed oil coated quartz crystal microbalance for the detection of volatile organic vapours , Sensors and Actuators B:
Chemical,185, 2013, 293-300.
22. Kimura, Mutsumi; Liu, Ye; Sakai, Ryosuke; Sato, Seiko; Hirai, Toshihiro; Fukawa, Tadashi;
Mihara, Takashi , Detection of volatile organic compounds by analyses of polymer-coated quartz crystal mircobalance sensor arrays , 2011, 23, 359-368.
23. Kimura, M.; Sugawara, M.; Sato, S.; Fukawa, T.;
Mihara, T, Volatile organic compound sensing by quartz crystal microbalances coated with nanostructured macromolecular metal complexes , 2010, 5, 869-876.
24. Oeztuerk, Zafer Ziya; Kilinc, Necmettin; Atilla, Devrim; Guerek, Ayse Guel; Ahsen, Vefa, Recent studies chemical sensors based on phthalocyanines, 209, 13, 1179-1187.
25. Si, Pengchao; Mortensen, John; Komolov, Alexei; Denborg, Jens; Moller, Preben Juul, Polymer coated quartz crystal microbalance sensors for detection of volatile organic
compounds in gas mixtures, 2007, 597, 223-230.
26. Matsuguchi, Masanobu; Uno, Toshiyuki , Molecular imprinting strategy for solvent molecules and its application for QCM-based VOC vapor sensing , 2006, 113, 94-99。
27. Zhang, Chunhong; Su, Guangdong; Chen, Hui;
Sun, Ying; Song, Hairui; Tong, Lili, Synthesis of polyimides with low viscosity and good thermal properties via copolymerization, Journal of Applied Polymer Science, 2015, 132(3), 41303/1-41303/5.
28. Xiao-juan Li, Lu Chen, Wei Huang, Xiang Li, Chao-liang Zhang and Xi-kui Liu, Green Synthesis of Polyimides and Their CNT Based Nanohybrid Shish- Kebabs through
Reaction-induced Crystallization of
Nylon-salt-type Monomers in Glycerol, Chinese Journal of Polymer Science,2014, Vol. 32, No. 8, 1052−1059.
研究方法
2. 1 儀器與試藥
使用氣相層析–火焰離子化檢測器(GC-FID) (型號 GC-2014 GC; Shimadzu Technologies)，測 定苯衍生物之揮發成分。 利用衰減全反射式傅 立葉轉換紅外線光譜儀(ATR-FTIR)( Perkin Elmer Spectrum RX 1 (RX-1; Perkin-Elmer, Fremont, CA, USA)和 ATR 配件(MIRacle single- reflection horizontal attenuated total reflectance (ATR) accessory, PIKE Technologies, Inc.), 測定 苯衍生物之揮發成分的吸收光譜。合成試藥有下 列物質: pyromellitic acid 與 二胺
(p-phenylenediamine 與 hexamethylene diamine) 購於TCI (東京化成工業株式會社)。苯衍生物包 括 o-xylene、2-ethyltoluene 與 3-thyltoluene 購於 Alfra Aesar (UK)、ethylebnzene 購於 Acros (Geel-Belgium)、toluene 購於 Echo。所有其它化 學物質是分析級試劑。
2.2 合成聚醯亞胺 (Polyimides)
使用文獻報告方法 [27‐28]，以苯四酸 (pyromellitic acid, PMA) 分別與二胺單體 (對苯 二胺 (PPDA)和六亞甲基二胺 (HMDA)，以不同比 例 (1:1 , 4:5 , 5:4)、油浴加熱溫度 (180 - 250℃)、
在甘油中反應 1-6 小時，經由共聚合成聚醯亞 胺。將反應產物經過離心機分離所得到的沉澱產 物，用蒸餾水和乙醇洗滌數次，並將沉澱產物放
至乾燥箱。
2.3 測定方法 2.3.1 HS-GC
(1) 進 行 定 量 分 析 以 HS-GC 之 管 柱 (30m×0.32mm，膜厚0.25μm)，升溫程式: 在 60℃ 保 持 1 分 鐘 ， 然 後 在 60℃-80℃ 以 2℃/min 速率上升 (在 70℃ 停留 1 分鐘，
80℃停留 1分鐘），注射器溫度為 200℃; 檢 測器溫度為 200°C。
(2) 不同苯衍生物 (2.8 -23.6 mg L-1) 先建立校正 曲線。
(3) Polyimide吸附苯衍生物
改變苯衍生物濃度 (436- 3500 mg L-1 )、揮發溫 度( 40 - 60oC )與時間 (20 - 80分鐘) 製備 HS-GC 樣品。以上述方法測定苯衍生物之吸附 效率。
2.3.2 ATR-FTIR
(1) Polyimide吸附苯衍生物
將 polyimide 塗抹於乾淨的鋁片(1x1.5 cm)，置入不同苯衍生物 (436-884 mg L-1)之 20 mL 密閉反應瓶。放入恆溫箱
(incubator)，設定溫度 50oC 與反應時間 60 分 鐘，以建立固 - 蒸汽平衡。
(2) 然後從反應瓶中取出鋁片，立即放在 ATR-FTIR 之鑽石/ ZnSe 板上，以掃描範圍 ( 4000-400cm -1)、解析度 4 cm -1 掃描10 次，測定苯衍生物之吸收光譜。
結果與討論
3.1由ATR-FTIR光譜特徵證實聚醯亞胺之形成
Fig. 1 為苯四酸和對苯二胺在 250oC 反應 1-6 小時之 FTIR-ATR 圖，由圖顯示在1781 cm -1 有 imide C=O(醯亞胺羰基) 對稱伸縮振動，1721 cm -1有不對稱伸縮振動和723 cm -1彎曲振動的吸 收。 在1381 cm -1處的吸收歸屬於醯亞胺環的 C-N 伸縮振動。由上述資料說明聚醯亞胺之形 成。Fig. 2 為二胺單體(diamine monomers PPDA,HMDA)聚醯亞胺PMA-PPDA 和
PMA-HMDA 在 250oC 反應 5 小時之 FTIR-ATR 比 較圖。在imide 鍵結 (羰基和胺基) PMA-PPDA 比PMA-HMDA 吸收強，說明 PMA-HMDA 為半 晶體性質，與文獻 [28] 符合。
3.2 建立苯衍生物揮發物測定條件
3.2-1. HS-GC 之濃度、溫度與時間效應 5種苯衍生物之揮發物：甲苯(toluene)、乙苯 (ethylbenzene)、鄰二甲苯 (o-xylene)、2-乙基甲苯 (2-ethyltoluene)、3-乙基甲苯 (3-ethyltoluene)在不 同濃度(436-3500 mgL-1)、揮發溫度(40- 60℃)與時 間 (20-80分) 之比較。5種苯衍生物之揮發物在 1700-1750 mgL-1反 應 溫 度50oC 與 60 分 鐘 之 PMA-PPDA吸附值為較佳條件，如Fig. 3所示。濃 度 在1750 mgL-1 吸 附 值 達 最 高 ， 高 濃 度 3500 mgL-1反而降低。5種苯衍生物之揮發物HS-GC分 離層析圖及檢量線圖，分別顯示於Fig. 4及Fig. 5。
3.2-2 聚醯亞胺吸附效率
Fig. 6 HS-GC圖，是5種苯衍生物之揮發物，
分 別 在 2 種 吸 附 劑 PMA- PPDA 和 PMA-HMDA (吸附劑合成反應時間 4-6 小時) 之 吸附效率比較。由圖Fig. 6 顯示 5 種苯衍生物之
揮發物其吸附效率約 85 %，受吸附劑合成反應時
間影響不大。toluene 和 ethylbenzene 在合成反應
時間 4 小時，吸附效率稍低，分別為 77% 和 76
%。o-xylene、2-ethyltoluene、3-ethyltoluene在合 成反應時間 4-6 小時，吸附效率接近，平均約為 85%。Fig.7 ATR-FTIR光譜圖，是5種苯衍生物之 揮發物，在吸附劑 PMA- PPDA (吸附劑合成反應 時間 4-6 小時) 約 700 cm -1 之吸收值比較。由 Fig. 7結果顯示，吸附劑合成反應時間 4-6 小時，
對5種苯衍生物之揮發物被吸附之吸收值變化不 大，此結果與 Fig. 6 HS-GC圖 符合。聚醯亞胺 (PMA-PPDA , PMA-HMDA)
對5種苯衍生物之揮發物在約 700 cm -1之吸附能 力，吸收值如Fig. 8 所示。PMA-PPDA之吸收值 略高於PMA-HMDA，以 o-xylene 最明顯，其次 為 ethylbenzene 。 2 個 聚 醯 亞 胺 吸 附 劑 (PMA-PPDA , PMA-HMDA) 對 2-ethyltoluene和 3-ethyltoluene 吸 收 值 都 最 低 。 使 用聚 醯 亞 胺 (PMA-PPDA) 與 未 使 用聚 醯 亞 胺 (PMA-PPDA) 對 5 種苯衍生物揮發物之吸附效率比較，如 HS-GC 測定使用與未使用聚醯亞胺吸附量減少 之差值 (Fig. 9A ) 與 FTIR-ATR測定使用與未使 用聚醯亞胺吸附量增加之差值( Fig.9B)。Fig. 9A 顯 示 HS-GC 吸 附 量 減 少 之 差 值 最 明 顯 是 o-xylene ， 其 次 為 ethylbenzene。 Fig. 9B 顯 示 FTIR-ATR 吸 附 量 增 加 之 差 值 最 明 顯 是 o-xylene，其次為 ethylbenzene。由 Fig. 9A 與 Fig 9B 結果有一致性，表示聚醯亞胺對 o-xylene與 ethylbenzene揮發物之吸附效率最佳。
誌謝
This work was financially supported by grant MOST 106-2622-M-041-001-CC2 from the Taiwan Ministry of Science and Technology.
成果報告自評表
本計畫研究熱穩定劑產生揮發成份對塑膠製品影 響之測定，近一年經由科技部計畫之執行，已完 成目標如下：
1. 衰減全反射式傅立葉轉換紅外線光譜儀，快速
測定穩定劑中5 種常見苯衍生物之揮發物包括:
甲苯 (toluene)、 乙苯 (ethylbenzene)、 鄰二甲
苯 (o-xylene)、 2-乙基甲苯 (2-ethyltoluene)、
3-乙基甲苯 (3-ethyltoluene)。合成 polyimides 用 於 吸 附苯 衍 生 物之 揮 發 物，並 比 較 不 同 polyimide 對揮發物之吸收值，建立 5 種苯衍生 物之揮發物的指紋分析資料圖譜。
2. 利用靜態頂空法—氣相層析(HS-GC)同時測定 5 種苯衍生物之揮發物，並比較不同 polyimide
對揮發物之吸收效果。建立 5 條苯衍生物之檢
量線，用於實際樣品之純度測定。
Wavenumber (cm-1)
800 1000
1200 1400
1600 1800
2000
Absorbance
1381 1721
6 hr 1781
5 hr
4 hr 3 hr
2 hr 1 hr
Fig. 1. FTIR-ATR spectra polyimides prepared from pyromellitic acid (PMA) and p-phenylenediamine (PPDA) at 250oC for 1-6 h.
Wavenumber (cm-1)
800 1000
1200 1400
1600 1800
2000
Absorbance 1381
1727
1781
Fig. 2. FTIR-ATR spectra polyimides of PMA-PPDA (upper) and PMA-HMDA (lower) at 250oC for 5 h.
Fig. 3 Concentration effect of five volatile benzene derivatives using of PMA- PPDA of GC adsorption efficiency at 50°C and 60 min.
Retention time(min)
0 2 4 6 8 10 12 14
Peak area (105 uV)
-1 0 1 2 3 4 5 6 7
1 2
3 4
5
Fig. 4. Gas chromatograms of five volatile benzene derivatives (350 mg L-1) obtained by GC-FID. Peak identification: 1, toluene RT at 3.08 min; 2, Ethylbenzene RT at 4.27 min; 3,o-xylene RT at 4.85 min; 4, 3-ethyltoluene RT 6.62 min; 5, 2-ethyltoluene RT at 7.16 min.
Concentration (mgL-1)
0 5 10 15 20 25 30 35
Peak area (x105 )
0.0 2.0 4.0 6.0 8.0
Toluene Ethylbenzene O-Xylene 2-Ethyltoluene 3-Ethyltoluene
Fig. 5. Calibration curves of five volatile benzene derivatives.
Time (hr)
4 5 6
Adsorption efficiency (%)
0 20 40 60 80 100 120
PPDA adsorbed Toluene
HMDA adsorbed Toluene
PPDA adsorbed Ethylbenzene HMDA adsorbed Ethylbenzene PPDA adsorbed O-Xylene HMDA adsorbed O-Xylene PPDA adsorbed 2-Ethyltoluene HMDA adsorbed 2-Ethyltoluene PPDA adsorbed 3-Ethyltoluene HMDA adsorbed 3-Ethyltoluene

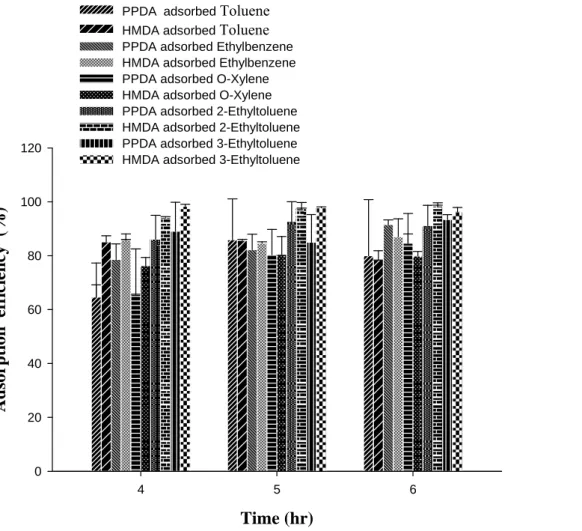

Fig. 6 Adsorption efficiency of five volatile benzene derivatives using of PMA- PPDA and PMA-HMDA of GC at 50°C and 60 min.
Reaction time(hr)
Absorbance
0.0 0.5 1.0 1.5 2.0
Toluene Ethylbenzene O-xylene 2-ethyltoluene 3-ehtyltoluene
4 5 6
Fig. 7. ATR absorbance of toluene (at 694 cm-1), ethylbenzene (at 696 cm-1), o-Xylene (at 740 cm-1), 2-ethyltoluene (at 753cm-1), 3- ethyltoluene (at 697 cm-1) using of PMA-PPDA.
Absorbance
0.0 0.5 1.0 1.5 2.0
PMA - PPDA (4 h) PMA-HMDA (4 h) PMA-PPDA (5 h) PMA-HMDA (5 h)
Toluene Ethylbenzene O-xylene 2-ethyltoluene 3-ethyltoluene
Fig. 8. Compare with adsorption capacities of polyimides of PMA-PPDA and PMA-HMDA for five volatile benzene derivatives (concentration 860 mg L-1 ). Benzene derivatives characteristic wavenumber is about 700 cm-1 of ( toluene at 694 cm-1 , ethylbenzene at 696 cm-1 , o-xylene at 740 cm-1 ,2-ethyltoluene at 753 cm-1 and 3-ethyltoluene at 697 cm-1) at 50°C and 60 min.
(A)
Volatile of benzene derivatives Peak area (105 V)
0 2 4 6 8 10 12 14
With PPDA polyimides adsorption With HMDA polyimides adsorption Without polyimides adsorption
Toluene Ethylbenzene o-xylene 2-ethyltoluene 3-ethyltoluene
(B)
Toluene Ethylbenzene o-xylene 2-ethyltoluene 3-ethyltoluene Volatile of benzene derivatives
Absorbance
0.0 0.5 1.0 1.5
2.0 With PPDA polyimides adsorption
With HMDA polyimides adsorption Without polyimides adsorption

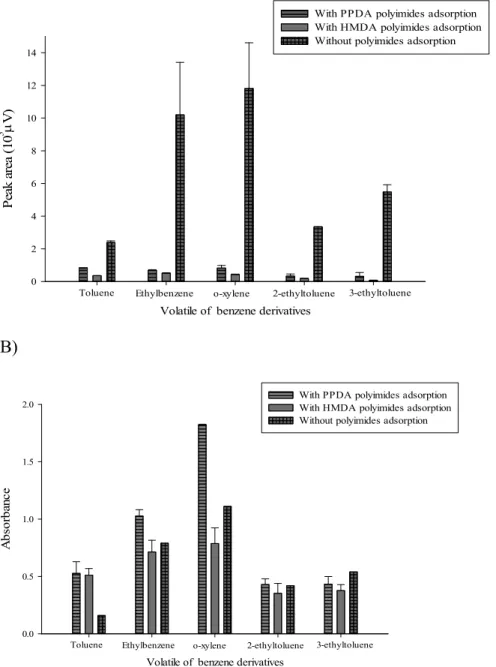

Fig. 9. Compare without and with PMA- PPDA adsorption amount of five volatile benzene derivatives; (A) HS-GC determine volatiles decrease amount, (B) FTIR-ATR determine volatiles increase amount.
