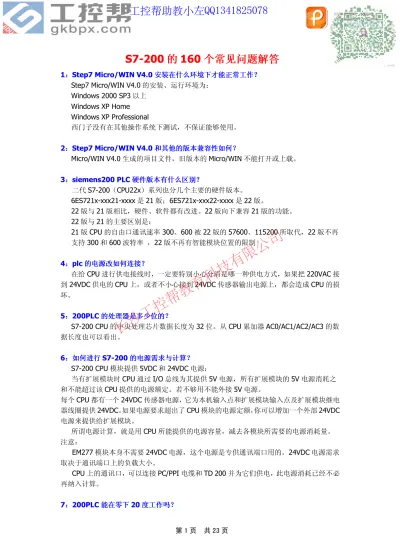

S7-200 的 的 的 160 个 个 个常 常 常见 见 见问 问 问题 题 题解 解 解答 答 答
1：：：Step7 Micro/WIN V4.0 安安安装装装在在在什什什么么么环环环境境境下下下才才才能能能正正正常常常工工工作作作？？？ Step7 Micro/WIN V4.0 的安装、运行环境为：
Windows 2000 SP3 以上 Windows XP Home Windows XP Professional
西门子没有在其他操作系统下测试，不保证能够使用。
2：：：Step7 Micro/WIN V4.0 和和和其其其他他他的的的版版版本本本兼兼兼容容容性性性如如如何何何？？？
Micro/WIN V4.0 生成的项目文件，旧版本的 Micro/WIN 不能打开或上载。
3：：：siemens200 PLC 硬硬硬件件件版版版本本本有有有什什什么么么区区区别别别？？？
二代 S7-200（CPU22x）系列也分几个主要的硬件版本。
6ES721x-xxx21-xxxx 是 21 版；6ES721x-xxx22-xxxx 是 22 版。
22 版与 21 版相比，硬件、软件都有改进。22 版向下兼容 21 版的功能。
22 版与 21 的主要区别是：
21 版 CPU 的自由口通讯速率 300、600 被 22 版的 57600、115200 所取代，22 版不再 支持 300 和 600 波特率 ，22 版不再有智能模块位置的限制
4：：：plc 的的的电电电源源源改改改如如如何何何连连连接接接？？？
在给 CPU 进行供电接线时，一定要特别小心分清是哪一种供电方式，如果把 220VAC 接 到 24VDC 供电的 CPU 上，或者不小心接到 24VDC 传感器输出电源上，都会造成 CPU 的损 坏。
5：：：200PLC 的的的处处处理理理器器器是是是多多多少少少位位位的的的？？？
S7-200 CPU 的中央处理芯片数据长度为 32 位。从 CPU 累加器 AC0/AC1/AC2/AC3 的数 据长度也可以看出。
6：：：如如如何何何进进进行行行 S7-200 的的的电电电源源源需需需求求求与与与计计计算算算？？？ S7-200 CPU 模块提供 5VDC 和 24VDC 电源：
当有扩展模块时 CPU 通过 I/O 总线为其提供 5V 电源，所有扩展模块的 5V 电源消耗之 和不能超过该 CPU 提供的电源额定。若不够用不能外接 5V 电源。
每个 CPU 都有一个 24VDC 传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电 器线圈提供 24VDC。如果电源要求超出了 CPU 模块的电源定额，你可以增加一个外部 24VDC 电源来提供给扩展模块。
所谓电源计算，就是用 CPU 所能提供的电源容量，减去各模块所需要的电源消耗量。
注意：
EM277 模块本身不需要 24VDC 电源，这个电源是专供通讯端口用的。24VDC 电源需求 取决于通讯端口上的负载大小。
CPU 上的通讯口，可以连接 PC/PPI 电缆和 TD 200 并为它们供电，此电源消耗已经不必 再纳入计算。
7：：：200PLC 能能能在在在零零零下下下 20 度度度工工工作作作吗吗吗？？？
工控帮助教小左QQ1341825078
长沙工控帮教育科技有限公司
该文档 是极速PDF 编辑器生成 ， 如果想去掉该提示,请 访问并下载 ： http:// ww w.jisupdfeditor.com/
S7-200 的工作环境要求为：
0°C－55°C，水平安装 0°C－45°C，垂直安装 相对湿度 95%，不结露
西门子还提供 S7-200 的宽温度范围产品（SIPLUS S7-200）：
工作温度范围：-25°C－+70°C
相对湿度：55°C 时 98%，70°C 时 45%
其他参数与普通 S7-200 产品相同
S7-200 的宽温型产品，每种都有其单独的订货号，可以到 SIPLUS 产品主页查询。如果没有 找到，则说明目前没有对应的 SIPLUS 产品。
文本和图形显示面板没有宽温型产品。
还要注意国内没有现货，如需要请和当地西门子办事处或经销商联系。
8：：：数数数字字字量量量输输输入入入/输输输出出出（（（DI/DO）））响响响应应应速速速度度度有有有多多多快快快？？？能能能作作作高高高速速速输输输入入入和和和输输输出出出吗吗吗？？？
S7-200 在 CPU 单元上设有硬件电路（芯片等）处理高速数字量 I/O，如高速计数器（输 入）、高速脉冲输出。这些硬件电路在用户程序的控制下工作，可以达到很高的频率；但点 数受到硬件资源的限制。
S7-200 CPU 按照以下机制循环工作：
读取输入点的状态到输入映像区
执行用户程序，进行逻辑运算，得到输出信号的新状态 将输出信号写入到输出映像区
只要 CPU 处于运行状态，上述步骤就周而复始地执行。在第二步中，CPU 也执行通讯、
自检等工作。
上述三个步骤是 S7-200 CPU 的软件处理过程，可以认为就是程序扫描时间。
实际上，S7-200 对数字量的处理速度受到以下几个因素的限制：
输入硬件延时（从输入信号状态改变的那一刻开始，到 CPU 刷新输入映像区时能够识别 其改变的时间）
CPU 的内部处理时间，包括：
读取输入点的状态到输入映像区
执行用户程序，进行逻辑运算，得到输出信号的新状态 将输出信号写入到输出映像区
输出硬件延时（从输出缓冲区状态改变到输出点真实电平改变的时间）
上述 A,B,C 三段时间，就是限制 PLC 处理数字量响应速度的主要因素。
一个实际的系统可能还需要考虑输入、输出器件的延时，如输出点外接的中间继电器动作时 间等
以上数据都在《S7-200 系统手册》中标明，这里只是列表比较。CPU 上的部分输入点延 时（滤波）时间可以在编程软件 Micro/WIN 的“系统块”中设置，其缺省的滤波时间是 6.4ms。
如果把容易受到干扰的信号接到 CPU 上可改变滤波时间的 DI 点上，调整滤波时间可能改善 信号检测的质量。
支持高速计数器功能的输入点在相应功能开通时不受此滤波时间约束。滤波设置对输入 映像区的刷新、开关量输入中断、脉冲捕捉功能同样有效。
有些输出点要比其他点更快些，是因为它们可以用于高速输出功能，在硬件上有特殊设计。
没有专门使用硬件高速输出功能时，它们只是和普通点一样处理 继电器输出开关频率为 1Hz。
长沙工控帮教育科技有限公司
9：：：S7-200 处处处理理理快快快速速速响响响应应应信信信号号号的的的对对对策策策有有有那那那些些些？？？
使用 CPU 内置的高速计数器和高速脉冲发生器处理序列脉冲信号
使用部分 CPU 数字量输入点的硬件中断功能，在中断服务程序中处理；进入中断的延时可 以忽略
S7-200 拥有“直接读输入”和“直接写输出”指令，可以越过程序扫描周期的时间限制 使用部分 CPU 数字量输入点的“脉冲捕捉”功能捕捉短暂的脉冲
注意： S7-200 系统中最小周期的定时任务为 1ms。
所有实现快速信号处理的措施，都要考虑所有限制因素的影响。例如，为一个需要毫秒 级响应速度的信号选择 500µs 输出延时的硬件，显然是不合理的。
10：：：S7-200 程程程序序序扫扫扫描描描时时时间间间和和和程程程序序序大大大小小小有有有关关关系系系吗吗吗？？？ 程序扫描时间与用户程序的大小成正比。
《S7-200 系统手册》中有每个指令所需执行时间的数据。实际上很难事先预先精确计算 出程序扫描时间，特别是还没有开始编程序时。
可以看出，常规的 PLC 处理模式不适合时间响应要求高的数字量信号。可能需要根据具 体任务采用一些特别的方法。
11：：：CPU224 XP 高高高速速速脉脉脉冲冲冲输输输出出出最最最快快快能能能达达达到到到多多多少少少？？？
CPU224 XP 的高速脉冲输出 Q0.0 和 Q0.1 支持高达 100KHz 的频率。
Q0.0 和 Q0.1 支持 5 - 24VDC 输出。但是它们必须和 Q0.2 - Q0.4 一起成组输出相同 的电压。高速输出只能用在 CPU224 XP DC/DC/DC 型号
12：：：CPU 224 XP 本本本体体体上上上的的的模模模拟拟拟量量量输输输入入入也也也是是是高高高速速速响响响应应应的的的吗吗吗？？？
它的响应速度是 250ms，不同于模拟量扩展模块的数据。CPU 224 XP 本体上的模拟 量 I/O 芯片与模拟量模块所用的不同，应用的转换原理不同，因此精度和速度不一样。
13：：：CPU 224 XP 后后后面面面挂挂挂的的的模模模拟拟拟量量量模模模块块块的的的地地地址址址如如如何何何分分分配配配？？？
S7-200 的模拟量 I/O 地址总是以 2 个通道/模块的规律增加。所以 CPU 224 XP 后面的 第一个模拟量输入通道的地址为 AIW4；第一个输出通道的地址为 AQW4，AQW2 不能用。
14：：：S7-200 CPU 上上上的的的通通通讯讯讯口口口支支支持持持哪哪哪些些些讯讯讯协协协议议议？？？
1）PPI 协议：西门子专为 S7-200 开发的通讯协议 2）MPI 协议：不完全支持，只能作从站
3）自由口模式：由用户自定义的通讯协议，用于与其他串行通讯设备通讯（如串行打 印机等）。
S7-200 编程软件 Micro/WIN 提供了通过自由口模式实现的通讯功能：
1）USS 指令库：用于 S7-200 与西门子变频器（MM4 系列、SINAMICS G110 和老的 MM3 系列）
2）Modbus RTU 指令库：用于与支持 Modbus RTU 主站协议的设备通讯
S7-200 CPU 上的两个通讯口基本一样，没有什么特殊的区别。它们可以各自在不同的 模式、通讯速率下工作；它们的口地址甚至也可相同。分别连接到 CPU 上两个通讯口上的 设备，不属于同一个网络。S7-200 CPU 不能充当网桥的作用。
15：：：S7-200 CPU 上上上的的的通通通讯讯讯口口口都都都能能能干干干什什什么么么用用用？？？
工控帮助教小左QQ1341825078
长沙工控帮教育科技有限公司
该文档 是极速PDF 编辑器生成 ， 如果想去掉该提示,请 访问并下载 ： http:// ww w.jisupdfeditor.com/
1）安装了编程软件 Micro/WIN 的编程电脑可以对 plc 编程 2）可以连接其他 S7-200 CPU 的通讯口组成网络
3）可以与 S7- 300/400 的 MPI 通讯口通讯
4）可以连接西门子的 HMI 设备（如 TD 200、TP170micro、TP170、TP270 等）
5）可以通过 OPC Server（PC Access V1.0）进行数据发布 6）可以连接其他串行通讯设备
7）可以与第三方 HMI 通讯
16：：：S7-200 CPU 上上上的的的通通通讯讯讯口口口是是是否否否可可可以以以扩扩扩展展展？？？
不能扩展出与 CPU 通讯口功能完全一样的通讯口。
在 CPU 上的通讯口不够的情况下，可以考虑：
购买具有更多通讯口的 CPU
考察连接设备的种类，如果其中有西门子的人机界面（HMI，操作面板），可以考虑 增加 EM277 模块，把面板连接到 EM277 上
17：：：S7-200 CPU 上上上的的的通通通讯讯讯口口口，，，通通通讯讯讯距距距离离离究究究竟竟竟有有有多多多远远远？？？
《S7-200 系统手册》上给出的数据是一个网段 50m，这是在符合规范的网络条件下，
能够保证的通讯距离。凡超出 50m 的距离，应当加中继器。加一个中继器可以延长通讯网 络 50 米。如果加一对中继器，并且它们之间没有 S7-200 CPU 站存在（可以有 EM277），
则中继器之间的距离可以达到 1000 米。符合上述要求就可以做到非常可靠的通讯。
实际上，有用户做到了超过 50m 距离而不加中继器的通讯。西门子不能保证这样的通 讯一定成功。
18：：：用用用户户户在在在设设设计计计网网网络络络时时时，，，应应应当当当考考考虑虑虑到到到哪哪哪些些些因因因素素素？？？
S7-200 CPU 上的通讯口在电气上是 RS-485 口，RS-485 支持的距离是 1000m S7-200 CPU 上的通讯口是非隔离的，需要注意保证网络上的各通讯口电位相等 信号传输条件（网络硬件如电缆、连接器，以及外部的电磁环境）对通讯成功与否的 影响很大
19：：：S7-200 的的的有有有实实实时时时时时时钟钟钟吗吗吗？？？
CPU221、CPU222 没有内置的实时时钟，需要外插“时钟/电池卡”才能获得此功能。
CPU224、CPU226 和 CPU226 XM 都有内置的实时时钟。
20：：：如如如何何何设设设置置置日日日期期期、、、时时时间间间值值值，，，使使使之之之开开开始始始走走走动动动？？？
1）用编程软件（Micro/WIN）的菜单命令 PLC > Time of Day Clock...，通过与 CPU 的在线连接设置，完成后时钟开始走动
2）编用户程序使用 Set_RTC（设置时钟）指令设置。
21：：：智智智能能能模模模块块块的的的地地地址址址是是是如如如何何何分分分配配配的的的？？？
S7-200 系统中除了数字量和模拟量 I/O 扩展模块占用输入/输出地址外，一些智能模 块（特殊功能模块）也需要在地址范围中占用地址。这些数据地址被模块用来进行功能控制，
一般不直接连接到外部信号。
CP243-2（AS-Interface 模块）除了使用 IB/QB 作为状态和控制字节外，AI 和 AQ 用 于 AS-Interface 从站的地址映射。
长沙工控帮教育科技有限公司
22：：：Step7 - Micro/WIN 的的的兼兼兼容容容性性性如如如何何何？？？
目前常见的 Micro/WIN 版本有 V4.0 和 V3.2。再老的版本，如 V2.1，除了用于转化老 项目文件，已经没有继续应用的价值。
不同版本的 Micro/WIN 生成的项目文件不同。高版本的 Micro/WIN 能够向下兼容低版 本软件生成的项目文件；低版本的软件不能打开高版本保存的项目文件。建议用户总是使用 最新的版本，目前最新的版本是 Step7 - Micro/WIN V4.0 SP1。
23：：：通通通讯讯讯口口口参参参数数数如如如何何何设设设置置置？？？
缺省情况下，S7-200 CPU 的通讯口处于 PPI 从站模式，地址为 2，通讯速率为 9.6K。
要更改通讯口的地址或通讯速率，必须在系统块中的 Communicaiton Ports（通讯端 口）选项卡中设置，然后将系统块下载到 CPU 中，新的设置才能起作用。
24：：：如如如何何何设设设置置置通通通讯讯讯口口口参参参数数数才才才能能能提提提高高高网网网络络络的的的运运运行行行性性性能能能？？？
假设一个网络中有 2 号站和 10 号站作为主站，（10 号站的）最高地址设置为 15。则 对于 2 号站来说，所谓地址间隙就是 3 到 9 的范围；对于 10 号站来说，地址间隙就是 11 到最高站址 15 的范围，同时还包括 0 号和 1 号站。
网络通讯中的主站之间会传递令牌，分时单独控制整个网络上的通讯活动。网络上的 所有主站不会同时加入到令牌传递环内，因此必须由某个持有令牌的主站定时查看比自己高 的站址是否有新的主站加入。刷新因数指的就是在第几次获得令牌后检查一次高站址。
如果为 2 号站设置了地址间隙因数 3，则在 2 号站第三次拿到令牌时会检查地址间隙 中的一个地址，看是否有新的主站加入。
设置比较大的因数会提高网络的性能（因为无谓的站址检查少了），但会影响新的主 站加入的速度。如下设置会使网络的运行性能提高：
1）设置最接近实际最高站址的最高地址
2）使所有主站地址连续排列，这样就不会再进行地址间隙中的新主站检测。
25：：：如如如何何何设设设置置置数数数据据据保保保持持持功功功能能能？？？
数据保持设置定义 CPU 如何处理各数据区的数据保持任务。在数据保持设置区中选中 的就是要“保持”其数据内容的数据区。所谓“保持”就是在 CPU 断电后再上电，数据区域的内 容是否保持断电前的状态。在这里设置的数据保持功能靠如下几种方式实现：
在这里设置的数据保持功能靠 CPU 内置的超级电容实现，超级电容放电完毕后，如果 安装了外插电池（或 CPU221/222 用的时钟/电池）卡，则电池卡会继续数据保持的电源供 电，直到放电完毕数据在断电前被自动写入相应的 EEPROM 数据区中（如果设置 MB0 - MB13 为保持）
26：：：数数数据据据保保保持持持设设设置置置与与与 EEPROM 有有有什什什么么么关关关系系系？？？
如果将 MB0 - MB13 共 14 个字节范围中的存储单元设置为“保持”，则 CPU 在断电时会 自动将其内容写入到 EEPROM 的相应区域中，在重新上电后用 EEPROM 的内容覆盖这些存 储区
如果将其他数据区的范围设置为“不保持”，CPU 会在重新上电后将 EEPROM 中数值复 制到相应的地址
如果将数据区范围设置为“保持”，如果内置超级电容（＋电池卡）未能成功保持数据，
则会将 EEPROM 的内容覆盖相应的数据区，反之则不覆盖
工 控 帮 助 教 小 左 Q Q 1 3 4 1 8 2 5 0 7 8
长沙工控帮教育科技有限公司
该 是极文 档速编 P辑，D器 F生 成
如 果 想 访去 问：掉 并该 下提 载示 , 请 h wt w.jisupdfeditor.com/tw p : / /
27：：：设设设置置置的的的密密密码码码分分分哪哪哪几几几种种种？？？
在系统块中设置 CPU 密码以限制用户对 CPU 的访问。可以分等级设置密码，给其他 人员开放不同等级的权限。
28：：：设设设置置置了了了 CPU 密密密码码码后后后，，，为为为何何何看看看不不不出出出密密密码码码已已已经经经生生生效效效？？？
在系统块中设置了 CPU 密码并下载后，因为你仍然保持了 Micro/WIN 与 CPU 的通讯 连接，所以 CPU 不会对设置密码的 Micro/WIN 做保护。
要检验密码是否生效，可以：
1）停止 Micro/WIN 与 CPU 的通讯一分钟以上 2）关闭 Micro/WIN 程序，再打开
3）停止 CPU 的供电，再送电
29：：：数数数字字字量量量/模模模拟拟拟量量量有有有冻冻冻结结结功功功能能能吗吗吗？？？
数字量/模拟量输出表规定的是当 CPU 处于停机（STOP）状态时，数字量输出点或者 模拟量输出通道如何操作。
此功能对于一些必须保持动作、运转的设备非常重要。如抱闸，或者一些关键的阀门 等，不允许在调试 PLC 时停止动作，就必须在系统块的输出表中进行设置。
数字量：在选中“Freeze output in last state”后，冻结最后的状态，则在 CPU 进入 STOP 状态时数字量输出点保持停机前的状态（是 1 仍然是 1，是 0 保持为 0），同时下面的 b.
表不起作用 如果未选中，那么选中的输出点会保持 ON（1）的状态，未选中的为 0。
模拟量：在选中“Freeze output in last state”后，冻结最后的状态，则在 CPU 进入 STOP 状态时模拟量输出通道保持停机前的状态，同时下面的表不起作用，未选中时.在下面表中 各个规定模拟量输出通道在 CPU 进入 STOP 状态时的输出值。
30：：：数数数字字字量量量输输输入入入滤滤滤波波波器器器是是是什什什么么么作作作用用用，，，该该该如如如何何何设设设置置置？？？
可以为 CPU 上的数字量输入点选择不同的输入滤波时间。如果输入信号有干扰、噪音，
可调整输入滤波时间，滤除干扰，以免误动作。滤波时间可在 0.20 ~ 12.8ms 的范围中选择 几档 。如果滤波时间设定为 6.40ms，数字量输入信号的有效电平（高或低）持续时间小于 6.4ms 时，CPU 会忽略它；只有持续时间长于 6.4ms 时，才有可能识别。
另外：支持高速计数器功能的输入点在相应功能开通时不受此滤波时间约束。滤波设 置对输入映像区的刷新、开关量输入中断、脉冲捕捉功能都有效。
31：：：模模模拟拟拟量量量滤滤滤波波波有有有什什什么么么效效效果果果？？？
一般情况下选用 S7-200 的模拟量滤波功能就不必再另行编制用户的滤波程序。
如果对某个通道选用了模拟量滤波，CPU 将在每一程序扫描周期前自动读取模拟量输 入值，这个值就是滤波后的值，是所设置的采样数的平均值。模拟量的参数设置（采样数及 死区值）对所有模拟量信号输入通道有效。
如果对某个通道不滤波，则 CPU 不会在程序扫描周期开始时读取平均滤波值，而只在 用户程序访问此模拟量通道时，直接读取当时实际值。
32：：：模模模拟拟拟量量量滤滤滤波波波死死死区区区值值值如如如何何何设设设置置置？？？
死区值，定义了计算模拟量平均值的取值范围
如果采样值都在这个范围内，就计算采样数所设定的平均值；如果当前最新采样的值 超过了死区的上限或下限，则该值立刻被采用为当前的新值，并作为以后平均值计算的起始
长沙工控帮教育科技有限公司
值。就允许滤波器对模拟量值的大的变化有一个快速响应 。死区值设为 0，表示禁止死区 功能，即所有的值都进行平均值计算，不管该值有多大的变化。 对于快速响应要求，不要 把死区值设为 0，而把它设为可预期的最大的扰动值（320 为满量程 32000 的 1％）
33：：：模模模拟拟拟量量量滤滤滤波波波的的的设设设置置置应应应该该该注注注意意意哪哪哪些些些？？？
1）为变化比较缓慢的模拟量输入选用滤波器可以抑制波动
2）为变化较快的模拟量输入选用较小的采样数和死区值会加快响应速度 3）对高速变化的模拟量值不要使用滤波器
4）如果用模拟量传递数字量信号，或者使用热电阻（EM231 RTD）、热电偶（EM231 TC）、AS-Interface（CP243-2）模块时，不能使用滤波器
34：：：如如如何何何让让让 Micro/WIN 中中中的的的监监监控控控响响响应应应更更更快快快？？？
可以设置背景通讯时间，背景通讯时间规定用于“运行模式编程”和程序、数据监控的 Micro/WIN 和 CPU 的通讯时间占整个程序扫描周期的百分比。增加这个时间可以增加监控 的通讯机会，在 Micro/WIN 中的响应会感觉快一些，但是同时会加长程序扫描时间。
35：：：cpu 上上上的的的指指指示示示灯灯灯可可可以以以自自自定定定义义义吗吗吗？？？ 可以通过用户自定义指示灯，
23 版 CPU 的 LED 指示灯（SF/DIAG）能够显示两种颜色（红/黄）。红色指示 SF（系 统故障），黄色 DIAG 指示灯可以由用户自定义。
自定义 LED 指示灯可以由以下方法控制：
1）在系统块的“配置 LED”选项卡中设置 2）在用户程序中使用 DIAG_LED 指令点亮
上述条件之间是或的关系。如果同时出现 SF 和 DIAG 两种指示，红色和黄色灯会交替 闪烁。
36：：：在在在任任任何何何时时时候候候我我我都都都可可可以以以使使使用用用全全全部部部的的的程程程序序序存存存储储储区区区吗吗吗？？？
23 版 CPU 的新功能（运行时编程）需要占用一部分程序存储空间。如果要利用全部 的程序存储区，对于特定的一些 CPU 型号，需要禁止“运行模式编程”功能。
37：：：如如如果果果我我我忘忘忘了了了密密密码码码，，，如如如何何何访访访问问问一一一个个个带带带密密密码码码的的的 CPU？？？
即便 CPU 有密码保护，你也可以不受限制地使用以下功能：
1）读写用户数据 2）启动，停止 CPU 3）读取和设置实时时钟
如果不知道密码，用户不能读取或修改一个带三级密码保护的 CPU 中的程序。
38：：：如如如何何何清清清除除除设设设置置置的的的密密密码码码？？？
如果你不知道 CPU 的密码，你必须清除 CPU 内存，才能重新下装程序。执行清除 CPU 指令并不会改变 CPU 原有的网络地址、波特率和实时时钟；如果有外插程序存储卡，其内 容也不会改变。清除密码后，CPU 中原有的程序将不存在。
要清除密码，可按如下 3 中方法操作：
1）在 Micro/WIN 中选择菜单“PLC > Clear” 选择所有三种块并按"OK"确认。
2）另外一种方法是通过程序“wipeout.exe”来恢复 CPU 的缺省设置。这个程序可在
工控帮助教小左QQ1341825078
长沙工控帮教育科技有限公司
该文档是极速PDF编辑器生成，
如果想去掉该提示,请访问并下载：
http://www.jisupdfeditor.com/
STEP7-Micro/WIN 安装光盘中找到；
3）另外，还可以在 CPU 上插入一个含有未加密程序的外插存储卡，上电后此程序会 自动装入 CPU 并且覆盖原有的带密码的程序。然后 CPU 可以自由访问。
39：：：POU 加加加密密密后后后我我我还还还能能能正正正常常常使使使用用用吗吗吗？？？
POU 即程序组织单元，包括 S7-200 项目文件中的主程序（OB1）、子程序和中断服 务程序。
POU 可以单独加密，加密后的 POU 会显示一个锁的标记，不能打开查看程序内容。
程序下载到 CPU 中，再上载后也保持加密状态。
西门子公司随编程软件 Micro/WIN 提供的库指令、指令向导生成的子程序、中断程序 都加了密。加密并不妨碍使用它们。
40：：：我我我能能能对对对整整整个个个工工工程程程项项项目目目文文文件件件进进进行行行加加加密密密吗吗吗？？？
使用 Step7 - Micro/WIN V4.0 以上版本，用户可以为整个 Project（项目）文件加密，
使不知道密码的人无法打开项目。
在 Micro/WIN 的 File（文件）菜单中的 Set Password（设置密码）命令，在弹出的对 话框中输入最多 16 个字符的项目文件密码。
密码可以是字母或数字的组合，区分大小写。
41：：：如如如何何何打打打开开开老老老版版版本本本 Micro/Win 创创创建建建的的的项项项目目目文文文件件件？？？
正版 STEP7 Micro/WIN 软件光盘中，都可在 Old Realeses 文件夹中找到 V2.1 版本的 Micro/WIN 安装软件，此版本的 Micro/WIN 可打开以前老版本创建的项目文件。通过它作 为桥梁，另存老版本的软件后，可在最新版本 STEP7 Micro/WIN 软件中打开。
注：如果打开后发现有的网络显示为红色的 invalid(非法)，则可能是 PLC 型号太低、版 本太旧了，此时可选择高型号或者新版本的 CPU。如：在命令菜单的 PLC > Type 中将 CPU222 改为 CPU224。
42：：：如如如何何何知知知道道道自自自己己己所所所编编编程程程序序序大大大小小小？？？
Micro/WIN 中的命令菜单中执行 PLC>Compile 后，在 Micro/WIN 下方的显示窗口（消 息输出窗口）可找到你所编程序的大小、占用数据块的大小等。
43：：：编编编译译译出出出错错错怎怎怎么么么办办办？？？
在编译后，如果有错，将不能下装程序到 CPU。可在 Micro/WIN 下方的窗口查看错误，
双击该错误即进入到程序中该错误所在处，根据系统手册中的指令要求进行修改。
44：：：如如如何何何知知知道道道自自自己己己所所所编编编程程程序序序的的的扫扫扫描描描时时时间间间?
在程序运行过一次以后，可在 Micro/WIN 中的命令菜单中在线查看 PLC>Information 可找到 CPU 中程序的扫描时间。
45：：：如如如何何何查查查找找找所所所使使使用用用的的的程程程序序序地地地址址址空空空间间间是是是否否否重重重复复复使使使用用用？？？
在对程序进行编译后，可以点击 View 浏览条中的交叉参考（Cross Reference）按钮进 入，可以看到程序中所使用元素的详细的交叉参考信息及字节和位的使用情况。在交叉参考 中可直接点击该地址，便进入到程序中该地址所在处。
长沙工控帮教育科技有限公司
46：：：在在在线线线监监监控控控时时时，，，在在在程程程序序序块块块中中中为为为何何何指指指令令令功功功能能能块块块竟竟竟然然然是是是红红红色色色？？？
如果在程序编辑器中在线监控，发现有红色的指令功能块，说明发生了错误或问题。从 系统手册可以查到导致 ENO=0 的错误。如果是“非致命”故障，可以在菜单 PLC > Information 对话框中查看错误类型。
对于 NetR/NetW（网络读/写）、XMT/RCV（自由口发送/接收） 、PLS 等等与 PLC 操 作系统或硬件设置有关的指令，在运行时变红，其最可能的原因是在指令仍然在执行的过程 中多次调用，或者当时通讯口忙。
47：：：S7-200 的的的高高高速速速输输输入入入、、、输输输出出出如如如何何何使使使用用用？？？
S7-200 CPU 上的高速输入、输出端子，其接线与普通数字量 I/O 相同。但高速脉冲输出 必须使用直流晶体管输出型的 CPU（即 DC/DC/DC 型）。
48：：：NPN/PNP 输输输出出出的的的旋旋旋转转转编编编码码码器器器（（（和和和其其其他他他传传传感感感器器器））），，，能能能否否否接接接到到到 S7-200 CPU 上上上？？？ 都可以。S7-200 CPU 和扩展模块上的数字量输入可以连接源型或漏型的传感器输出，连 接时只要相应地改变公共端子的接法（是电源 L＋连接到输入公共端、还是电源的 M 连接到 公共端）。
49：：：S7-200 能能能否否否使使使用用用两两两线线线制制制的的的数数数字字字量量量（（（开开开关关关量量量）））传传传感感感器器器？？？
可以，但必须保证传感器的静态工作电流（漏电流）小于 1mA。西门子有相关的产品，
如用于 PLC 的接近开关（BERO）等。
50：：：S7-200 是是是否否否有有有输输输入入入、、、输输输出出出点点点可可可以以以复复复用用用的的的模模模块块块？？？
S7-200 的数字量、模拟量输入/输出点不能复用（即既能当作输入，又能当作输出）。
51：：：CPU224 XP 的的的高高高速速速输输输入入入输输输出出出到到到底底底能能能达达达到到到 100K 还还还是是是 200K？？？
新产品 CPU224 XP 高速输入中的两路支持更加高的速度。用作单相脉冲输入时，可以 达到 200KHz；用作双相 90°正交脉冲输入时，速度可达 100KHz。
CPU224 XP 的两路高速数字量输出速率可以达到 100KHz。
52：：： CPU224 XP 的的的高高高速速速输输输入入入（（（I0.3/4/5）））是是是 5VDC 信信信号号号，，，其其其他他他输输输入入入点点点是是是否否否可可可以以以接接接 24VDC 信
信信号号号？？？
可以。只需将两种信号供电电源的公共端都连接到 1M 端子。这两种信号必须同时为漏 型或源型输入信号。
53：：：CPU224 XP 的的的高高高速速速输输输出出出点点点 Q0.0 和和和 Q0.1 接接接 5V 电电电源源源，，，其其其他他他点点点如如如 Q0.2/3/4 是是是否否否可可可以以以 接
接接 24V 电电电压压压？？？
不可以。必须成组连接相同的电压等级。
54：：：竟竟竟然然然有有有模模模拟拟拟量量量无无无法法法滤滤滤波波波？？？
由于 CPU 224 XP 本体上的模拟量转换芯片的原理与扩展模拟量模块不同，不需要选择 滤波。
55：：： 什什什么么么是是是单单单极极极性性性、、、双双双极极极性性性？？？
双极性就是信号在变化的过程中要经过“零”，单极性不过零。由于模拟量转换为数字 量是有符号整数，所以双极性信号对应的数值会有负数。在 S7-200 中，单极性模拟量输
工控帮助教小左QQ1341825078
长沙工控帮教育科技有限公司
该文档是极速PDF编辑器生成，
如果想去掉该提示,请访问并下载：
http://www.jisupdfeditor.com/
入/输出信号的数值范围是 0 - 32000；双极性模拟量信号的数值范围是 -32000－
+32000。
56：：： 同同同一一一个个个模模模块块块的的的不不不同同同通通通道道道是是是否否否可可可以以以分分分别别别接接接电电电流流流和和和电电电压压压型型型输输输入入入信信信号号号？？？
可以分别按照电流和电压型信号的要求接线。但是 DIP 开关设置对整个模块的所有通 道有效，在这种情况下，电流、电压信号的规格必须能设置为相同的 DIP 开关状态。如 上面表 1、表 2 中，0 - 5V 和 0 - 20mA 信号具有相同的 DIP 设置状态，可以接入同一个 模拟量模块的不同通道。
57：：：模模模拟拟拟量量量应应应该该该如如如何何何换换换算算算成成成期期期望望望的的的工工工程程程量量量值值值？？？
模拟量的输入/输出都可以用下列的通用换算公式换算：
Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl 其中：
Ov: 换算结果 Iv: 换算对象
Osh: 换算结果的高限 Osl: 换算结果的低限 Ish: 换算对象的高限 Isl: 换算对象的低限
58：：：S7-200 模模模拟拟拟量量量输输输入入入信信信号号号的的的精精精度度度能能能达达达到到到多多多少少少？？？ 拟量输入模块有两个参数容易混淆：
1）模拟量转换的分辨率 2）模拟量转换的精度（误差）
分辨率是 A/D 模拟量转换芯片的转换精度，即用多少位的数值来表示模拟量。S7-200 模拟量模块的转换分辨率是 12 位，能够反映模拟量变化的最小单位是满量程的 1/4096。
模拟量转换的精度除了取决于 A/D 转换的分辨率，还受到转换芯片的外围电路的影响。
在实际应用中，输入的模拟量信号会有波动、噪声和干扰，内部模拟电路也会产生噪声、
漂移，这些都会对转换的最后精度造成影响。这些因素造成的误差要大于 A/D 芯片的转 换误差。
59：：：为为为什什什么么么模模模拟拟拟量量量是是是一一一个个个变变变动动动很很很大大大的的的不不不稳稳稳定定定的的的值值值？？？ 可能是如下原因：
你可能使用了一个自供电或隔离的传感器电源，两个电源没有彼此连接，即模拟量 输入模块的电源地和传感器的信号地没有连接。这将会产生一个很高的上下振动的共模 电压，影响模拟量输入值。
另一个原因可能是模拟量输入模块接线太长或绝缘不好。
可以用如下方法解决：
1） 连接传感器输入的负端与模块上的公共 M 端以补偿此种波动。（但要注意确 保这是两个电源系统之间的唯一联系。）
背景是：
模拟量输入模块内部是不隔离的；
共模电压不应大于 12V；
长沙工控帮教育科技有限公司
对于 60Hz 干扰信号的共模抑制比为 40dB。
2）使用模拟量输入滤波器。
60：：：EM231 模模模块块块上上上的的的 SF 红红红灯灯灯为为为何何何闪闪闪烁烁烁？？？
SF 红灯闪烁有两个原因：模块内部软件检测出外接热电阻断线，或者输入超出范围。
由于上述检测是两个输入通道共用的，所以当只有一个通道外接热电阻时，SF 灯必然 闪烁。解决方法是将一个 100 Ohm 的电阻，按照与已用通道相同的接线方式连接到空 的通道；或者将已经接好的那一路热电阻的所有引线，一一对应连接到空的通道上。
61：：：什什什么么么是是是正正正向向向标标标定定定、、、负负负向向向标标标定定定？？？
正向标定值是 3276.7 度（华氏或摄氏），负向标定值是-3276.8 度。如果检测到断线、
输入超出范围时，相应通道的数值被自动设置为上述标定值。
62：：： 热热热电电电阻阻阻的的的技技技术术术参参参数数数不不不是是是很很很清清清楚楚楚，，，如如如何何何在在在 DIP 开开开关关关上上上设设设置置置类类类型型型？？？ 应该尽量弄清除热电阻的参数。否则可以使用缺省设置。
63：：：EM235 是是是否否否能能能用用用于于于热热热电电电阻阻阻测测测温温温？？？
EM235 不是用于与热电阻连接测量温度的模块，勉强使用容易带来问题。建议使用 EM231 RTD 模块。
64：：：S7-200 的的的模模模拟拟拟量量量输输输入入入/输输输出出出模模模块块块是是是否否否带带带信信信号号号隔隔隔离离离？？？
不带隔离。如果用户的系统中需要隔离，请另行购买信号隔离器件。
65：：： 模模模拟拟拟量量量信信信号号号的的的传传传输输输距距距离离离有有有多多多远远远？？？
电压型的模拟量信号，由于输入端的内阻很高（S7-200 的模拟量模块为 10 兆欧），
极易引入干扰，所以讨论电压信号的传输距离没有什么意义。一般电压信号是用在控制设备 柜内电位器设置，或者距离非常近、电磁环境好的场合。
电流型信号不容易受到传输线沿途的电磁干扰，因而在工业现场获得广泛的应用。
电流信号可以传输比电压信号远得多的距离。理论上，电流信号的传输距离受到以下 几个因素的制约：
1）信号输出端的带载能力，以欧姆数值表示（如 700Ω）
2）信号输入端的内阻
3）传输线的静态电阻值（来回是双线）
信号输出端的负载能力必须大于信号输入端的内阻与传输线电阻之和。当然实际情况 不会完全符号理想的计算结果，传输距离过长会造成信号衰减，也会引入干扰。
66：：：S7-200 模模模拟拟拟量量量模模模块块块的的的输输输入入入/输输输出出出阻阻阻抗抗抗指指指标标标是是是多多多少少少？？？ 模拟量输入阻抗：
电压型信号：≥ 10MΩ 电流型信号：250Ω 模拟量输出阻抗：
电压型信号：≥ 5KΩ 电流型信号：≤ 500Ω
工 控 帮 助 教 小 左 Q Q 1 3 4 1 8 2 5 0 7 8
长沙工控帮教育科技有限公司
该 是极文 档速编 P辑，D器 F生 成
如 果 想 访去 问：掉 并该 下提 载示 , 请 h wt w.jisupdfeditor.com/tw p : / /
67：：：模模模拟拟拟量量量模模模块块块的的的电电电源源源指指指示示示灯灯灯正正正常常常，，，为为为何何何信信信号号号输输输入入入灯灯灯不不不亮亮亮？？？
模拟量模块的外壳按照通用的形式设计和制造，实际上没有模拟量输入信号指示灯。凡 是没有印刷标记的灯窗都是无用空置的。
68：：：为为为何何何模模模拟拟拟量量量值值值的的的最最最低低低三三三位位位有有有非非非零零零的的的数数数值值值变变变化化化？？？
模拟量的转换精度为 12 位，但模块将数模转换后的数值向高位移动了三位。如果将 此通道设置为使用模拟量滤波，则当前的数值是若干次采样的平均值，最低三位是计算得出 的数值；如果禁用模拟量滤波，则最低三位都是零。
69：：：EM231 TC 是是是否否否需需需要要要补补补偿偿偿导导导线线线？？？
EM231 TC 可以设置为由模块实现冷端补偿，但仍然需要补偿导线进行热电偶的自由 端补偿。
70：：：EM231 TC 模模模块块块 SF 灯灯灯为为为何何何闪闪闪烁烁烁？？？
如果选择了断线检测，则可能是断线。应当短接未使用的通道，或者并联到旁边的实 际接线通道上。 或者输入超出范围。
71：：：M 区区区数数数据据据不不不够够够用用用怎怎怎么么么办办办？？？
回答：有些用户习惯使用 M 区作为中间地址，但 S7-200CPU 中 M 区地址空间很小，
只有 32 个字节，往往不够用。而 S7-200CPU 中提供了大量的 V 区存储空间，即用户数据 空间。V 存储区相对很大，其用法与 M 区相似，可以按位、字节、字或双字来存取 V 区数 据。例：V10.1， VB20， VW100， VD200 等等。
72：：：我我我如如如何何何知知知道道道 S7-200 CPU 的的的集集集成成成 I/O 和和和扩扩扩展展展 I/O 寻寻寻址址址？？？ S7-200 编程时不必配置 I/O 地址。
S7-200 扩展模块上的 I/O 地址按照离 CPU 的距离递增排列。离 CPU 越近，地址号越小。
在模块之间，数字量信号的地址总是以 8 位（1 个字节）为单位递增。如果 CPU 上的 物理输入点没有完全占据一个字节，其中剩余未用的位也不能分配给后续模块的同类信号。
模拟量输出模块总是要占据两个通道的输出地址。即便有些模块（EM235）只有一个 实际输出通道，它也要占用两个通道的地址。
在编程计算机和 CPU 实际联机时，使用 Micro/WIN 的菜单命令“PLC > Information”，
可以查看 CPU 和扩展模块的实际 I/O 地址分配。
73：：：最最最多多多可可可以以以调调调用用用多多多少少少子子子程程程序序序，，，子子子程程程序序序可可可以以以带带带参参参数数数吗吗吗？？？
S7-200CPU 最多可以调用 64 个子程序（CPU226XM 为 128 个）
子程序可以嵌套调用，即子程序中再调用子程序，一共可以嵌套 8 层
在中断服务程序中不能欠套调用子程序，被中断服务程序调用的子程序中不能再出现 子程序调用
子程序可以带参数调用，在子程序的局部变量表中设置参数的类型；一共可以带 16 个参数（形式参数）
74：：：程程程序序序存存存储储储在在在哪哪哪里里里，，，会会会不不不会会会丢丢丢失失失？？？
回答：下载的程序存储在 EEPROM 中，将会永久保存，断电后不会丢失。程序的大小 不能超过 CPU 用户程序空间的大小。
长沙工控帮教育科技有限公司
75：：： 如如如何何何验验验证证证数数数据据据是是是否否否正正正确确确保保保存存存到到到了了了 EEPROM 中中中？？？
有两种方法可以验证数据是否正确保存到 EEPROM 中：
1）在“系统块－数据保持”设置中取消相应数据区（V 存储区）的保持设置，则 CPU 在 上电时会用 EEPROM 中相应区域的数值覆盖 RAM 中的数据，可以检查数据是否正确 2）使用 Micro/WIN 的 Upload（上载）功能，将数据块上载到 Micro/WIN 项目中；上 载的数据来源是 EEPROM 而不是 RAM
76：：：数数数据据据如如如何何何写写写入入入 EEPROM 数数数据据据区区区？？？
1）在编程软件 Micro/WIN 的 Data Blocek（数据块）中定义 V 数据区存储单元的初始 值，下载数据块时，这些数值也被写入到相应的 EEPROM 单元中。
2）用特殊存储器 SMB31、SMW32，用编程方法将 V 存储区的数据写入 EEPROM 3）在 System Block（系统块）中设置数据保持功能，可将 MB0 - MB13 的内容在 CPU 断电时自动写入到 EEPROM 中
77：：：应应应用用用 S7-200 时时时，，，可可可以以以选选选用用用几几几种种种数数数据据据保保保持持持方方方法法法？？？
1）CPU 的内置超级电容，断电时间不太长时，可以为数据和时钟的保持提供电源缓 冲
2）CPU 上可以附加电池卡，与内置电容配合，长期为时钟和数据保持提供电源 3）设置系统块，在 CPU 断电时自动保存 M 区中的 14 个字节数据
4）在数据块中定义不需要更改的数据，下载到 CPU 内可以永久保存 5）用户编程使用相应的特殊寄存器功能，将数据写入 EEPROM 永久保存
78：：：S7-200 系系系统统统中中中用用用到到到了了了几几几种种种存存存储储储器器器件件件？？？
1）RAM： 易失性的存储器，失去电源供应后，其中保存的数据会丢失。S7-200 CPU 中的 RAM 由超级电容＋外插电池卡提供电源缓冲。RAM 保存 V、M、T（定时器）、C（计 数器）等各数据区的内容，在 CPU 失电后的表现由用户在系统块“数据保持”页中设置 2）EEPROM：非易失的电可擦除存储器，保存数据不需要供电，并且可以改写其内容。
上述 RAM 数据区中有的部分与 EEPROM 中的区域一一对应。用户程序也永久保存在程序 EEPROM 区中
3）外插存储卡：非易失的存储器。用来保存用户程序、数据记录（归档）、配方数据，
以及一些其他文件等
79：：：存存存储储储卡卡卡能能能否否否扩扩扩展展展 CPU 的的的程程程序序序存存存储储储空空空间间间？？？
回答：存储卡不能扩展程序空间，S7-200CPU 的程序空间是不能扩展的。
80：：：如如如何何何通通通过过过存存存储储储卡卡卡与与与 CPU 进进进行行行用用用户户户程程程序序序保保保存存存和和和传传传递递递？？？
在 Step7 MicroWin32 中使用菜单命令 PLC>Program Memory Cartridge 来向存储卡中 复制程序
为了把存储卡中的程序送到 CPU 中，必须先插入存储卡，然后给 CPU 上电，程序将 自动复制到 RAM 及 EEPROM 中。
81：：：使使使用用用定定定时时时器器器加加加自自自复复复位位位做做做一一一个个个不不不断断断重重重复复复的的的计计计时时时，，，调调调用用用其其其他他他功功功能能能或或或子子子程程程序序序时时时，，，为为为何何何看看看起起起来来来 工
工工作作作不不不规规规律律律？？？
工控帮助教小左QQ1341825078
长沙工控帮教育科技有限公司
该文档 是极速PDF 编辑器生成 ， 如果想去掉该提示,请 访问并下载 ： http:// ww w.jisupdfeditor.com/
请注意《S7-200 系统手册》中，关于三种定时器刷新规律的描述。
按这种方法使用定时器时，定时器的置位、复位可能与程序扫描周期不配合，存在造成上述 问题的机制。定时比较短的定时任务应使用“定时中断”功能，这样更为可靠。
82：：：编编编了了了一一一个个个利利利用用用定定定时时时器器器的的的程程程序序序，，，在在在编编编译译译时时时已已已经经经通通通过过过，，，为为为何何何下下下载载载到到到 CPU 中中中时时时提提提示示示出出出错错错？？？ 这种情况往往是调用的定时器号与定时器类型不配合造成的。参见帮助的表格，如 T7 只能用作 TONR，而不能用于 TON 或 TOF。
83：：：定定定时时时中中中断断断（（（SMB34/SMB35）））最最最长长长定定定时时时为为为 255ms，，，如如如何何何实实实现现现更更更长长长时时时间间间的的的定定定时时时？？？ 可以采用 T32/T96 中断，最长时间可到 32.767s。在定时中断服务程序中对进入中断的 次数进行计数，也能实现更长时间的中断延时。
84：：：定定定时时时中中中断断断个个个数数数不不不够够够怎怎怎么么么办办办？？？
每个定时中断服务程序不一定只能处理一项定时任务，可以把几个任务放在一个定时中 断服务程序中。
对于定时间隔不同的任务，可以计算出它们的定时长度的最大公约数，以此作为定时中 断的时间设置。在中断服务程序内部对中断事件进行计数，据此编程别处理不同的任务。
85：：：使使使用用用子子子程程程序序序时时时，，，为为为何何何动动动作作作只只只能能能执执执行行行一一一次次次，，，或或或者者者某某某些些些状状状态态态不不不能能能结结结束束束？？？
如果发生动作不能重复执行，或者状态不能结束（像锁死了一样），而这些功能都与子 程序有关时，请检查是否有条件调用子程序。调用子程序的条件在上述动作执行后，或者进 入某个状态后不再有效，无法再次“激活”，而脱离上述状态或复位的指令正好在子程序内，
必然造成上述的现象。
86：：：带带带形形形式式式参参参数数数的的的子子子程程程序序序，，，定定定义义义为为为 OUT 类类类型型型的的的变变变量量量为为为何何何会会会在在在多多多次次次调调调用用用子子子程程程序序序时时时互互互相相相干干干扰扰扰？？？ 那是因为定义为 OUT 类型的形式参数又在子程序内部参与了运算。凡是此类参数都应当 定义为 IN_OUT 类型。
87：：：与与与中中中断断断服服服务务务程程程序序序有有有关关关的的的计计计算算算任任任务务务，，，为为为何何何会会会偶偶偶尔尔尔得得得出出出不不不正正正确确确的的的结结结果果果？？？
出现这种现象的原因多是在主（子）程序和中断程序之间传递数据的机制不当。
中断程序可能在任何时刻执行，如果此时主程序（或子程序）正在对中断程序使用的数 据进行操作，其中间结果可能带入中断程序，造成计算结果的变化；同样地，在中断程序中 产生数据也对主（子）程序中的计算有类似影响。
88：：：中中中断断断服服服务务务程程程序序序看看看起起起来来来没没没有有有执执执行行行？？？
可以在中断程序中加一个测试程序段，如使用 SM0.0（常为“1”）将一个输出点置位（使 用 Set 指令），观察是否进入中断服务程序。中断程序不执行，多数原因是初始化（连接中 断事件和中断程序）的问题，或者没有“开中断”。应该使用 SM0.1（或沿触发）执行一次初 始化，然后开中断。
89：：：TP170、、、TP170 micro 与与与 S7-200 相相相连连连接接接如如如何何何做做做“时时时钟钟钟同同同步步步”？？？
TP170 默认的时钟格式与 S7-200 时钟指令所读取的时间日期格式有所区别，读出的时 钟需要改变格式才能与 TP170 等做时钟同步。在 TP170 的组态软件 ProTool 的在线帮助中 有相关的介绍。
长沙工控帮教育科技有限公司
90：：：高高高速速速计计计数数数器器器怎怎怎样样样占占占用用用输输输入入入点点点?
高速计数器根据被定义的工作模式，按需要占用 CPU 上的数字量输入点。每一个计数 器都按其工作模式占用固定的输入点。在某个模式下没有用到的输入点，仍然可以用作普通 输入点；被计数器占用的输入点（如外部复位），在用户程序中仍然访问到。
91：：： 为为为什什什么么么高高高速速速计计计数数数器器器不不不能能能正正正常常常工工工作作作?
在程序中要使用初次扫描存储器位 SM0.1 来调用 HDEF 指令，而且只能调用一次。
如果用 SM0.0 调用或者第二次执行 HDEF 指令会引起运行错误，而且不能改变第一次 执行 HDEF 指令时对计数器的设定。
92：：： 对对对高高高速速速计计计数数数器器器如如如何何何寻寻寻址址址? 为为为什什什么么么从从从 SMDx 中中中读读读不不不出出出当当当前前前的的的计计计数数数值值值？？？
可以直接用 HC0；HC1；HC2；HC3；HC4；HC5 对不同的高速计数器进行寻址读取 当前值，也可以在状态表中输入上述地址直接监视高速计数器的当前值。SMDx 不存储 当前值。
高速计数器的计数值是一个 32 位的有符号整数。
93：：： 高高高速速速计计计数数数器器器如如如何何何复复复位位位到到到 0？？？
选用带外部复位模式的高速计数器，当外部复位输入点信号有效时，高速计数器复位 为 0 也可使用内部程序复位，即将高速计数器设定为可更新初始值，并将初始值设为 0，
执行 HSC 指令后，高数计数器即复位为 0
94：：： 高高高速速速计计计数数数器器器的的的值值值在在在复复复位位位后后后是是是复复复位位位到到到初初初始始始值值值还还还是是是“0”值值值?
外部复位会将当前值复位到 0 值而不是初始值；内部复位则将当前值复位到初始值。
如果你设定了可更新初始值，但在中断中未给初始值特殊寄存器赋新值，则在执行 HSC 指令后，它将按初始化时设定的初始值赋值。
95：：： 为为为何何何给给给高高高速速速计计计数数数器器器赋赋赋初初初始始始值值值和和和预预预置置置值值值时时时后后后不不不起起起作作作用用用，，，或或或效效效果果果出出出乎乎乎意意意料料料?
高速计数器可以在初始化或者运行中更改设置，如初始值、预置值。其操作步骤应当 是：
1）设置控制字节的更新选项。需要更新哪个设置数据，就把控制字节中相应的控 制位置位（设置为“1”）；不需要改变的设置，相应的控制位就不能设置
2）然后将所需 的值送入初始值和预置值控制寄存器 3）执行 HSC 指令
96：：： 使使使用用用 PTO/PWM 发发发生生生器器器的的的功功功能能能应应应使使使用用用什什什么么么类类类型型型的的的 CPU？？？ 应使用 24VDC 晶体管输出的 CPU，继电器输出的绝对不行。
97：：： PTO 或或或 PWM 输输输出出出的的的幅幅幅值值值是是是多多多少少少？？？
PTO 或 PWM 输出的幅值为 24V（高电平有效，共负端连接），若想实现输出其他电 压的幅值，需自己加转换器来实现。
98：：： 在在在 PTO 脉脉脉冲冲冲串串串执执执行行行过过过程程程中中中，，，你你你能能能否否否通通通过过过 PLS 指指指令令令改改改变变变其其其周周周期期期值值值？？？ 不行，必须终止 PTO 输出后才能改变周期值。
工控帮助教小左QQ1341825078
长沙工控帮教育科技有限公司
该文档是极速PDF编辑器生成，
如果想去掉该提示,请访问并下载：
http://www.jisupdfeditor.com/
99：：：如如如何何何强强强制制制停停停止止止 PTO 或或或 PWM 输输输出出出？？？
可以通过编程将控制字节中的使能位 SM66.7 或 SM76.7 清零，然后执行 PLS 指令，便 可立即停止 PTO 或 PWM 输出。
100：：： 为为为何何何输输输出出出信信信号号号的的的指指指示示示灯灯灯已已已亮亮亮，，，却却却没没没有有有良良良好好好的的的电电电压压压波波波形形形输输输出出出，，，或或或者者者有有有时时时丢丢丢脉脉脉冲冲冲？？？ PTO 或 PWM 输出负载最小不能低于额定负载的 10％；即在输出为高电平的状态下，
负载电流不低于 140mA。
101：：： 如如如何何何计计计算算算 PTO 的的的周周周期期期增增增量量量？？？
PTO 的脉冲周期增量公式为：周期增量 = （终止周期 – 初始周期） / 脉冲数
102：：： 当当当周周周期期期小小小于于于 50µs 时时时为为为何何何不不不能能能获获获得得得满满满意意意的的的波波波形形形输输输出出出？？？ 因为限制 PWM 输出的因素有两个：
1）硬件输出电路响应速度的限制，对于 Q0.0Q0.1 从断开到接通为 2 µs，从接通到 断开 10 µs ，因此最小脉宽不可能小于 10 µs。
2）最大的频率为 20K，因此最小周期为 50 µs。
所以如果脉宽低于 50 µs 的波形无法保证。
103：：：如如如何何何改改改变变变 PWM 输输输出出出的的的周周周期期期/脉脉脉冲冲冲宽宽宽度度度？？？
PWM 功能可以在初始化时设置脉冲的周期和宽度，也可以在连续输出脉冲时很快地改 变上述参数。其操作步骤为：
1）设置控制字节，以允许写入（或者更新）相应的参数 2）将相应的特殊存储器写入新的周期/脉宽值
3）执行 PLS 指令，对 PTO/PWM 发生器进行硬件设置变更
104：：：PID 输输输出出出在在在最最最大大大值值值与与与最最最小小小值值值之之之间间间振振振荡荡荡（（（曲曲曲线线线接接接触触触到到到坐坐坐标标标轴轴轴）））如如如何何何办办办？？？ 回答：降低 PID 初始输出步长值（initial output step）
105：：：PID 自自自整整整定定定面面面板板板显显显示示示如如如下下下信信信息息息：：：“ The Auto Tune algorithm was aborted due to a zero-crossing watchdog timeout.” 即自整定计算因为等待反馈穿越给定值的看门狗超时而 失败如何办？
回答： 确定在启动 PID 自整定前，过程变量和输出值已经稳定。并检查 Watchdog Time 的值，将其适当增大。
106：：：PID 输输输出出出总总总是是是输输输出出出很很很大大大的的的值值值，，，并并并在在在这这这一一一区区区间间间内内内波波波动动动如如如何何何办办办？？？
回答：增益（Gain）值太高或 PID 扫描时间（sample time）太长（对于快速响应 PID 的回路）解决方法：降低增益（Gain）值并且/或选择短一些的扫描时间
107：：：过过过程程程变变变量量量超超超过过过设设设定定定值值值很很很多多多（（（超超超调调调很很很大大大）））如如如何何何办办办？？？
回答：积分时间（Integral time)可能太高。解决方法：降低积分时间
108：：：PID 输输输出出出非非非常常常不不不稳稳稳定定定是是是什什什么么么原原原因因因？？？ 回答：产生原因：
1）如果用了微分，可能是微分参数有问题 2）没有微分，可能是增益（Gain）值太高
长沙工控帮教育科技有限公司
解决方法：
1）调整微分参数到 0－1 的范围内
2）根据回路调节特性将增益值降低，最低可从 0.x 开始逐渐增大往上调，直到获得 稳定的 PID。
109：：：对对对于于于某某某个个个具具具体体体的的的 PID 控控控制制制项项项目目目，，，是是是否否否可可可能能能事事事先先先得得得知知知比比比较较较合合合适适适的的的参参参数数数？？？有有有没没没有有有相相相关关关的的的 经
经经验验验数数数据据据？？？
虽然有理论上计算 PID 参数的方法，但由于闭环调节的影响因素很多而不能全部在数 学上精确地描述，计算出的数值往往没有什么实际意义。因此，除了实际调试获得参数外，
没有什么可用的经验参数值存在。甚至对于两套看似一样的系统，都可能通过实际调试得到 完全不同的参数值。
110：：：S7-200 控控控制制制变变变频频频器器器，，，在在在变变变频频频器器器也也也有有有 PID 控控控制制制功功功能能能时时时，，，应应应当当当使使使用用用谁谁谁的的的 PID 功功功能能能？？？ 可以根据具体情况使用。一般来说，如果需要控制的变量直接与变频器直接有关，比 如变频水泵控制水压等，可以优先考虑使用变频器的 PID 功能。
111：：：在在在不不不同同同的的的步步步中中中使使使用用用同同同一一一个个个开开开关关关量量量输输输出出出点点点(线线线圈圈圈)？？？为为为何何何出出出现现现不不不合合合逻逻逻辑辑辑的的的现现现象象象？？？
可以在不同的步中对同一个输出点进行操作。这些逻辑运算不应使用普通编程时的实 时状态计算规则，应使用 S（置位）和 R（复位）指令对输出点操作；或者使用中间状态继 电器过渡，最后再综合逻辑，一起输出。
112：：：CPU 的的的 SF(系系系统统统故故故障障障) 灯灯灯亮亮亮是是是什什什么么么原原原因因因?
1）CPU 运行错误或硬件元件损坏。此时如果 Micro/WIN 还能在线，则可在命令菜单 中进入 PLC>Information 在线查看，可看到具体的错误描述。
2）程序错误，如进入死循环，或编程造成扫描时间过长，“看门狗”超时也会造成 SF 灯亮。
3）CPU 电源电压可能过低，请检查供电电压。
113：：： LED 灯灯灯全全全部部部不不不亮亮亮咋咋咋办办办？？？ 可能是以下原因：
1）电源接线不对，或 24V 电源接反 2）保险丝烧断（报修）
114：：：在在在 S7-200 系系系统统统支支支持持持的的的通通通讯讯讯硬硬硬件件件有有有哪哪哪些些些？？？
1）RS-232：微机技术中常见的串口标准；S7-200 的编程电缆（RS-232/PPI 电缆）的 RS-232 端连接到 PC 机的 RS-232 口
2）RS-485：常用的支持网络功能的串行通讯标准；S7-200 CPU 和 EM277 通讯模块 上的通讯口都符合 RS-485 的电气标准
3）以太网：S7-200 通讯模块 CP243-1/CP243-1 IT 提供了标准的以太网 RJ45 接口 4）模拟音频电话：S7-200 通过 EM241 模块支持模拟音频电话网上的数据通讯（V.34 标准 33.6K 波特率，RJ-11 接口）
5）AS-Interface：通过 CP243-2 模块支持 AS-Interface 标准。
115：：：什什什么么么是是是 200 的的的通通通讯讯讯主主主站站站和和和从从从站站站？？？
工控帮助教小左QQ1341825078
长沙工控帮教育科技有限公司
该文档 是极速PDF 编辑器生成 ， 如果想去掉该提示,请 访问并下载 ： http:// ww w.jisupdfeditor.com/
通讯从站：从站不能主动发起通讯数据交换，只能响应主站的访问，提供或接受数据。
从站不能访问其他从站。在多数情况下，S7-200 在通讯网络中作为从站，响应主站设备的 数据请求。
通讯主站：可以主动发起数据通讯，读写其他站点的数据。S7-200 CPU 在读写其他 S7-200 CPU 数据时（使用 PPI 协议）就作为主站（PPI 主站也能接受其他主站的数据访问）；
S7-200 通过附加扩展的通讯模块也可以充当主站。
116：：：什什什么么么条条条件件件下下下 PPI、、、MPI 和和和 PROFIBUS 可可可以以以同同同时时时在在在一一一个个个网网网络络络上上上运运运行行行？？？
在波特率一致、各站地址不同的情况下，PPI，MPI 和 PROFIBUS 可以同时在一个网络 上运行，并且互不干扰。
这就是说如果一个网络上有 S7-300、S7-200，S7-300 之间可以通过 MPI 或 PROFIBUS 通讯，而在同时在同一个网络上的 TP170 micro 触摸屏可以与一个 S7-200 CPU 通讯。
117：：：在在在 Micro/WIN 的的的系系系统统统块块块中中中为为为何何何不不不能能能将将将通通通讯讯讯口口口设设设置置置为为为 187.5K 波波波特特特率率率？？？
新的 Mciro/WIN 会自动检测通讯连接是否支持 187.5K，如果不支持（如老版电缆），
则不能设置为 187.5K 的通讯速率。新编程电缆支持 187.5K 速率。
118：：：如如如何何何设设设置置置 PPI 电电电缆缆缆属属属性性性中中中的的的 Advanced PPI 和和和 Multi Master Network 选选选项项项？？？ PPI 电缆属性中的这两项设置与多主站通讯功能有关。
仅通过旧型号的 PC/PPI 电缆已经不能实现多主站通讯，因此这两项设置现在已经没有 用处。采用新型号电缆，配合 Micro/WIN V3.2 SP4 以上版本，可以轻松实现多主站通讯。
119：：： 老老老版版版本本本的的的 PC/PPI 电电电缆缆缆（（（6ES7 901-3BF21-0XA0 等等等）））是是是否否否可可可以以以用用用于于于为为为新新新版版版本本本的的的 CPU（（（23 版版版）））编编编程程程？？？
可以。但是受到老版电缆的限制，不能做多主站编程，也只能用到 9.6K 和 19.2K 波特率。
120：：：使使使用用用 CP 卡卡卡进进进行行行编编编程程程通通通讯讯讯有有有什什什么么么限限限制制制？？？
1）CP5613 不能连接 S7-200 CPU 通讯口编程。
2）CP5511/CP5512/CP5611 不能在 Windows XP Home 版下使用。
3）所有的 CP 卡不支持 S7-200 的自由口编程调试。
4）CP 卡与 S7-200 通讯时，不能选择“CP 卡（auto）”
5）MPI 的最低通讯速率为 19.2K。
121：：：以以以太太太网网网模模模块块块的的的设设设置置置应应应该该该注注注意意意什什什么么么？？？
要保证 CP243-1 和 PC 机的 IP 地址在一个网段上
将向导生成的程序下装到 CPU 中，然后将 CPU 重新上电，并运行，此时对以太网的 配置开始生效。
122：：：如如如何何何实实实现现现 Micro/WIN 的的的多多多主主主站站站编编编程程程？？？
使用智能多主站电缆和 Micro/WIN V3.2 SP4 以上版本。 新电缆可以在网络上传递令 牌，因而自动支持多主站网络编程。
如果使用 CP 卡，如 CP5511/CP5512（笔记本电脑 PCMCIA 卡）、CP5611（台式机 PCI 卡），能够支持多主站编程通讯。
