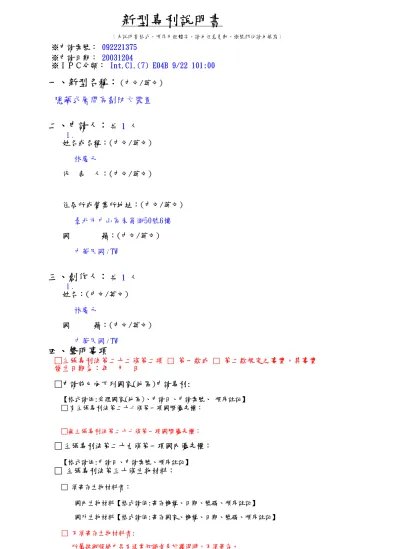

新型專利說明書
﹝本說明書格式，順序及粗體字，請勿任意更動，※號部份請勿填寫﹞
※申請案號： 092221375
※申請日期： 20031204
※ＩＰＣ分類： Int.Cl.(7) E04B 9/22 101:00
一、新型名稱：(中文/英文)
隱藏式層間區劃防火裝置
二、申請人：共 1 人 1 .
姓名或名稱：(中文/英文) 林慶元
代 表 人：(中文/英文)
住居所或營業所地址：(中文/英文) 臺北市中山區朱崙街50號6樓 國 籍：(中文/英文) 中華民國 / TW
三、創作人：共 1 人 1 .
姓名：(中文/英文) 林慶元
國 籍：(中文/英文) 中華民國 / TW
四、聲明事項
□主張專利法第二十二條第二項 □ 第一款或 □ 第二款規定之事實，其事實 發生日期為：年 月 日
□申請前已向下列國家(地區)申請專利:
【格式請依:受理國家(地區)、申請日、申請案號、 順序註記】
□ 有主張專利法第二十七條第一項國際優先權：
□無主張專利法第二十七條第一項國際優先權：
□主張專利法第二十九條第一項國內優先權：
【格式請依:申請日、申請案號、順序註記】
□ 主張專利法第三十條生物材料：
□ 須寄存生物材料者：
國內生物材料【格式請依:寄存機構、日期、號碼、順序註記】
國外生物材料【格式請依:寄存國家、機構、日期、號碼、順序註記】
□ 不須寄存生物材料者:
所屬技術領域中具有通常知識者易於獲得時，不須寄存。
五、中文發明摘要：
本創作揭露一種隱藏式層間區劃防火裝置，係將一防火 板設於屋頂下方之近窗戶處，其中，該防火板一端設有 一樞軸，另一端設有一熱釋放單元。
藉由樞軸以及熱釋放單元可將防火板水平固設於屋頂之 下方，遇火災時，該熱釋放單元即將該防火板一端釋 放，使之以樞軸為支點而落下與屋頂成垂直狀，藉以增 加阻擋面積，達到防止火勢繼續向上竄燒之功效者。
六、英文發明摘要：
七、指定代表圖：
（一）本案指定代表圖為：第一圖 （二）本代表圖之元件符號簡單說明：
1．．．隱藏式層間區劃防火裝置 11．．．箱體
12．．．防火板 121．．．樞軸
122．．．熱釋放單元
八、新型說明：
【新型所屬之技術領域】
本創作與一種防火裝置有關，特別是與一種可遇熱落下 以增加阻擋面積，達到防止火勢繼續向上竄燒之隱藏式 層間區劃防火裝置有關。
【先前技術】
自從各式防火裝置被廣泛使用以來，其防火時效及安全 性一直為業者及使用者所重視，故各式各樣的防火裝置 便因應而生。
然而大多數之習用防火裝置組合結構，其主要係由若干 不鏽鋼框條所組接而成之封閉框架，以及一面積約等於 框架之玻璃片相互結合而成，雖穩固，但均不具有防火 特性，故於發生火災時，該框架將迅速升溫，因熱膨脹 係數甚高，在火災初期就會破裂，使玻璃倒塌碎裂，進 而使火焰、煙、瓦斯擴散出去，波及至鄰室、各樓層或 其他建築物，且新鮮空氣會自外部進入，更助長了火 勢。因此，許多業者加強了框架以及玻璃片的強度以及 防火係數，避免火災時之破裂造成延燒，但也因此使受 困者無法呼吸新鮮之空氣，且救難人員不易破壞門窗進 入救援，因而降低了逃生機會以及救援效率。
有鑑於習知防火裝置之缺憾，本創作人有感其未至臻完 善，遂竭盡心智，悉心研究克服，憑從事該項產業多年 之經驗累積，進而研發出一種隱藏式層間區劃防火裝 置，達到防止火勢繼續向上竄燒之功效者。
【新型內容】
爰是，本創作之主要目的即在設計一種隱藏式層間區劃 防火裝置，藉由簡單的設計，達到防止火勢繼續向上竄 燒之功效者。
為達上述目的，根據本創作之隱藏式層間區劃防火裝 置，係將一防火板設於屋頂下方之近窗戶處，其中，該 防火板一端設有一樞軸，另一端設有一熱釋放單元。
藉由樞軸以及熱釋放單元可將防火板水平固設於屋頂之 下方，遇火災時，該熱釋放單元即將該防火板一端釋 放，使之以樞軸為支點而落下與屋頂成垂直狀，藉以增
加阻擋面積，達到防止火勢繼續向上竄燒之功效者。
【實施方式】
為使貴審查委員瞭解本創作之目的、特徵及功效，茲藉 由下述具體之實施例，並配合所附之圖式，對本創作做 一詳細說明，說明如后：首先，請參閱第一圖，係為本 創作之構造分解圖，再請參閱第二圖及第三圖，係分別 為本創作之組合示意圖及動作示意圖，如圖所示：本創 作之隱藏式層間區劃防火裝置1，係將一箱體11設於屋頂 下方之近窗戶3處，且該箱體11下方係設有一防火板12，
其中，該防火板12一端設有一樞軸121，另一端設有一熱 釋放單元122。其中，該熱釋放單元122於室溫時具有黏 性或硬度，提供黏合或支撐的功能，遇火災時，室溫急 劇升高，熱釋放單元122則因熱而使黏度降低或硬度變 低，使之不再具有黏合或支撐的功能，且該屋頂下方可 為樑柱2下方。藉由樞軸121以及熱釋放單元122可將防火 板水平固設於箱體11之下方，遇火災時，該熱釋放單元 122即將該防火板12一端釋放，使之以樞軸121為支點而 落下與箱體12成垂直狀，而遮擋窗戶3之上部。
藉由防火板12的落下而遮擋窗戶3之上部形成以下二種效 應：1.防火板落下後，形成防火垂壁，垂壁愈深，讓火 焰噴出室外所需的熱釋放率更大，室內火災於相同的燃 燒速度（熱釋放率）下，因噴出窗戶3的剩餘熱釋放率減 少，使火焰長度自然變短；2.防火板落下後，造成窗戶3 開口尺寸改變，形成高度減少、面積減小，因此換氣因 子隨之變少，使火勢之燃燒速度亦隨之變小。
因此，可增加阻擋火勢向上竄燒的面積，避免火焰沿著 窗戶上端而向上竄燒，且可以阻擋部分新鮮空氣進入的 入口面積，減小火勢。
請參閱第四圖，係為本創作之實施例圖，如圖所示：本 創作之隱藏式層間區劃防火裝置1，係將一防火板12設於 屋頂下方之近窗戶3處，其中，屋頂下方可為天花板4下 方，且該防火板12一端設有一樞軸121，另一端設有一熱 釋放單元122。藉由樞軸121以及熱釋放單元122可將防火 板水平固設於天花板4之下方，遇火災時，該熱釋放單元 122即將該防火板12一端釋放，使之以樞軸121為支點而 落下與天花板4下方成垂直狀，而遮擋窗戶3之上部。
本創作隱藏式層間區劃防火裝置之組成形態除上述樣式 外，亦可以各種之形態組成實施，請參閱第五圖，係為 本創作之一實施例構造分解圖，再請參閱第六圖及第七 圖，係為本創作之一實施例組合示意圖及動作示意圖，
如圖所示：本創作之隱藏式層間區劃防火裝置5，至少包 含：一防火板51，其上方設有一擋止部511，且其下端設 有熱釋放單元512，一導軌52，可將該防火板51置入其 中，且其下端設有限制部521。其中，該導軌52係設於樑 柱2側面近窗戶3處，另，藉由熱釋放單元512可將防火板 51支撐於該導軌52之內，遇火災時，該熱釋放單元512即 將該防火板12一端釋放，使防火板51自然滑落，待防火 板52上端擋止部511滑落至滑軌52下方之限制部521時，
則停止下滑，遮擋窗戶3之上部。
請參閱第八圖，係為本創作之另一實施例圖，如圖所 示：本創作之隱藏式層間區劃防火裝置5，至少包含：一 防火板51，其上方設有一擋止部511，且其下端設有熱釋 放單元512；一導軌52，可將該防火板51置入其中，且其 下端設有限制部521。其中，該導軌52係設於外牆6外側 窗戶3之上方，另，藉由熱釋放單元512可將防火板51支 撐於該導軌52之內，遇火災時，該熱釋放單元512即將該 防火板12一端釋放，使防火板51自然滑落，待防火板52 上端擋止部511滑落至滑軌52下方之限制部521時，則停 止下滑，遮擋窗戶3之上部。
請參閱第九圖，係為本創作之又一實施例圖，如圖所
示：本創作之隱藏式層間區劃防火裝置5，至少包含：一 防火板51，其上方設有一擋止部511，且其下端設有熱釋 放單元512；一導軌52，可將該防火板51置入其中，且其 下端設有限制部521。其中，該導軌52係設於樑柱2側面 及帷幕牆7之內部，另，藉由熱釋放單元512可將防火板 51支撐於該導軌52之內，遇火災時，該熱釋放單元512即 將該防火板12一端釋放，使防火板51自然滑落，待防火 板52上端擋止部511滑落至滑軌52下方之限制部521時，
則停止下滑，遮擋帷幕牆7。
請參閱第十圖，係為本創作之再一實施例圖，再請參閱 第十一圖，係為本創作之再一實施例結構組合示意圖，
如圖所示：本創作之隱藏式層間區劃防火裝置5，至少包 含：一防火板51，其上方設有一擋止部511，且其下端設 有熱釋放單元512；一導軌52，可將該防火板51置入其 中，且其下端設有限制部521。其中，該導軌52外部係可 設有一外封板8，用以保護導軌52之形狀以及避免異物掉 落至導軌52之內。
綜前所述，由本創作隱藏式層間區劃防火裝置之設計確 實可行，且改善了習用技術之各種缺失，實為創新並符 合產業需求之高度創作，而且具有新穎性以及進步性，
完全符合創作專利之法定要件，爰依法提出創作專利申 請。
以上所述僅為本創作之較佳實施例而已，並非用以限定 本創作之申請專利範圍；凡其他未脫離本創作所揭示之 精神下所完成之等效改變或修飾，均應包含在下述之申 請專利範圍內。
圖式簡單說明
第一圖係為本創作之構造分解圖。
第二圖係為本創作之組合示意圖。
第三圖係為本創作之動作示意圖。
第四圖係為本創作之本創作之實施例圖。
第五圖係為本創作之一實施例構造分解圖。
第六圖係為本創作之一實施例組合示意圖。
第七圖係為本創作之一實施例動作示意圖。
第八圖係為本創作之另一實施例圖。
第九圖係為本創作之又一實施例圖。
第十圖係為本創作之再一實施例圖。
第十一圖係為本創作之再一實施例結構組合示意圖。
主要元件符號說明
1．．．隱藏式層間區劃防火裝置 11．．．箱體
12．．．防火板 121．．．樞軸
122．．．熱釋放單元 2．．．樑柱
3．．．窗戶 4．．．天花板
5．．．隱藏式層間區劃防火裝置 51．．．防火板
511．．．擋止部 512．．．熱釋放單元 52．．．導軌
521．．．限制部 6．．．外牆 7．．．帷幕牆 8．．．外封板
九、申請專利範圍：
1.一種隱藏式層間區劃防火裝置，係將一防火板設 於屋頂下方之近窗戶處，其特徵在於：該防火板一端設
有一樞軸，另一端設有一熱釋放單元。
2.如申請專利範圍第1項所述之隱藏式層間區劃防 火裝置，其中，該屋頂下方可為天花板下方或樑柱下 方。
3.如申請專利範圍第1項所述之隱藏式層間區劃防 火裝置，其中，該防火板與屋頂間可設有一箱體。
4.一種隱藏式層間區劃防火裝置，至少包含：一防 火板，其上方設有一擋止部，且其下端設有熱釋放單 元；一導軌，可將該防火板置入其中，且其下端設有限 制部。
5.如申請專利範圍第1項所述之隱藏式層間區劃防 火裝置，其中，該導軌外部係可設有一外封板。
十、圖式：
