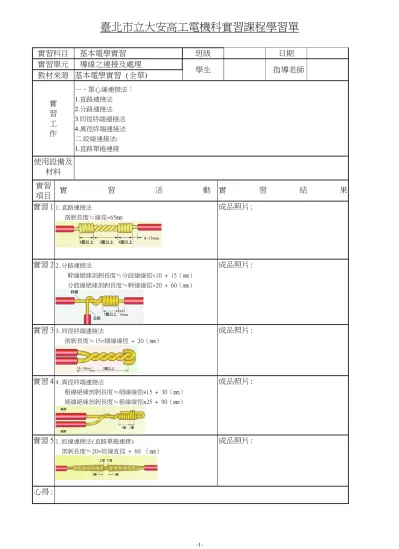

臺北市立大安高工電機科實習課程學習單
實習科目 基本電學實習 班級 日期
實習單元 導線之連接及處理
學生 指導老師
教材來源 基本電學實習 (全華)
實 習 工 作
一、單心線連接法：
1.直路連接法
2.分路連接法 3
.同徑終端連接法 4.異徑終端連接法 二.絞線連接法:
1.直路單捲連接
使用設備及 材料 實習
項目 實 習 活 動 實 習 結 果
實習 1
1.直路連接法剖剝長度≒線徑×65mm
成品照片:
實習 2
2.分路連接法幹線絕緣剖剝長度≒分歧線線徑×10 + 15（mm）
分歧線絕緣剖剝長度≒幹線線徑×20 + 60（mm）
成品照片:
實習 3
3.同徑終端連接法剖剝長度≒15×細線線徑 + 20（mm）
成品照片:
實習 4
4.異徑終端連接法粗線絕緣剖剝長度≒細線線徑×15 + 30（mm）
細線絕緣剖剝長度≒粗線線徑×25 + 90（mm）
成品照片:
實習 5
1.絞線連接法(直路單捲連接)剖剝長度≒20×絞線直徑 + 60 （mm）
