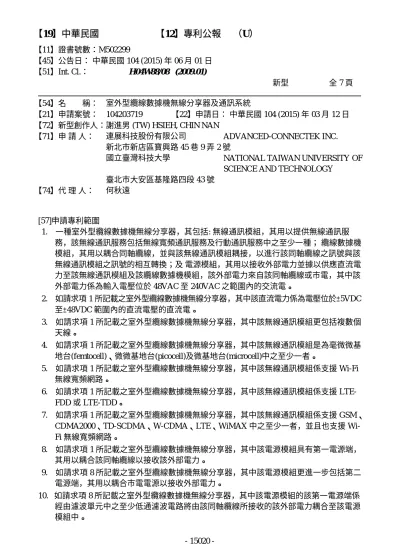

【11】證書號數：M502299
【45】公告日： 中華民國 104 (2015) 年 06 月 01 日
【51】Int. Cl.： H04W88/08 (2009.01)
新型 全 7 頁
【54】名 稱： 室外型纜線數據機無線分享器及通訊系統
【21】申請案號： 104203719 【22】申請日： 中華民國 104 (2015) 年 03 月 12 日
【72】新型創作人：謝進男 (TW) HSIEH, CHIN NAN
【71】申 請 人： 連展科技股份有限公司 ADVANCED-CONNECTEK INC.
新北市新店區寶興路 45 巷 9 弄 2 號
國立臺灣科技大學 NATIONAL TAIWAN UNIVERSITY OF SCIENCE AND TECHNOLOGY
臺北市大安區基隆路四段 43 號
【74】代 理 人： 何秋遠
[57]申請專利範圍
1. 一種室外型纜線數據機無線分享器，其包括: 無線通訊模組，其用以提供無線通訊服 務，該無線通訊服務包括無線寬頻通訊服務及行動通訊服務中之至少一種； 纜線數據機 模組，其用以耦合同軸纜線，並與該無線通訊模組耦接，以進行該同軸纜線之訊號與該 無線通訊模組之訊號的相互轉換；及 電源模組，其用以接收外部電力並據以供應直流電 力至該無線通訊模組及該纜線數據機模組，該外部電力來自該同軸纜線或市電，其中該 外部電力係為輸入電壓位於 48VAC 至 240VAC 之範圍內的交流電。
2. 如請求項 1 所記載之室外型纜線數據機無線分享器，其中該直流電力係為電壓位於±5VDC 至±48VDC 範圍內的直流電壓的直流電。
3. 如請求項 1 所記載之室外型纜線數據機無線分享器，其中該無線通訊模組更包括複數個 天線。
4. 如請求項 1 所記載之室外型纜線數據機無線分享器，其中該無線通訊模組是為毫微微基 地台(femtocell)、微微基地台(picocell)及微基地台(microcell)中之至少一者。
5. 如請求項 1 所記載之室外型纜線數據機無線分享器，其中該無線通訊模組係支援 Wi-Fi 無線寬頻網路。
6. 如請求項 1 所記載之室外型纜線數據機無線分享器，其中該無線通訊模組係支援 LTE- FDD 或 LTE-TDD。
7. 如請求項 1 所記載之室外型纜線數據機無線分享器，其中該無線通訊模組係支援 GSM、
CDMA2000、TD-SCDMA、W-CDMA、LTE、WiMAX 中之至少一者，並且也支援 Wi- Fi 無線寬頻網路。
8. 如請求項 1 所記載之室外型纜線數據機無線分享器，其中該電源模組具有第一電源端，
其用以耦合該同軸纜線以接收該外部電力。
9. 如請求項 8 所記載之室外型纜線數據機無線分享器，其中該電源模組更進一步包括第二 電源端，其用以耦合市電電源以接收外部電力。
10. 如請求項 8 所記載之室外型纜線數據機無線分享器，其中該電源模組的該第一電源端係 經由濾波單元中之至少低通濾波電路將由該同軸纜線所接收的該外部電力耦合至該電源 模組中。
- 15020 -
11. 如請求項 10 所記載之室外型纜線數據機無線分享器，其中該纜線數據機模組係經由該濾 波單元中之至少高通濾波電路以耦合該同軸纜線。
12. 如請求項 1 至 11 中任一項所記載之室外型纜線數據機無線分享器，其中該纜線數據機模 組係符合有線電纜資料服務介面規範(Data-Over-Cable Service Interface Specifications；
DOCSIS)3.0 以上的標準。
13. 一種通訊系統，其包括： 雙向光纖同軸混合網路，其包括： 頭端(Head End)； 分配中心 (Hub)，其係以光纖耦合至該頭端； 光纖投落點(Fiber Node)，其係以光纖耦合至該分配 中心；及 同軸電纜網路(Coaxial Cable Network)，其耦合至該光纖投落點；以及 如請求 項 1 至 11 中任一項所記載之室外型纜線數據機無線分享器，其係經由同軸纜線而耦合至 該雙向光纖同軸混合網路，藉此提供無線通訊服務，其中該無線通訊服務包括無線寬頻 通訊服務及行動通訊服務中之至少一種，該同軸電纜網路係符合有線電纜資料服務介面 規範(Data-Over-Cable Service Interface Specifications；DOCSIS)3.0 以上的標準。
14. 如請求項 13 所記載之通訊系統，其中該室外型纜線數據機無線分享器耦合至該同軸電纜 網路中的同軸纜線，藉此提供該無線通訊服務。
15. 如請求項 13 所記載之通訊系統，其中該室外型纜線數據機無線分享器係經由同軸纜線而 耦合至該頭端，藉此提供該無線通訊服務。
16. 如請求項 13 所記載之通訊系統，其中該室外型纜線數據機無線分享器係經由同軸纜線而 耦合至該分配中心，藉此提供該無線通訊服務。
17. 如請求項 13 所記載之通訊系統，其中該室外型纜線數據機無線分享器係經由同軸纜線而 耦合至該光纖投落點，藉此提供該無線通訊服務。
18. 如請求項 13 所記載之通訊系統，其中該室外型纜線數據機無線分享器係經由同軸纜線而 耦合至該同軸電纜網路中的放大器，藉此提供該無線通訊服務。
19. 如請求項 13 所記載之通訊系統，其中該室外型纜線數據機無線分享器係經由同軸纜線而 耦合至該同軸電纜網路中的分配器，藉此提供該無線通訊服務。
20. 如請求項 13 所記載之通訊系統，其中該室外型纜線數據機無線分享器係經由同軸纜線而 耦合至該同軸電纜網路中的分岐器，藉此提供該無線通訊服務。
圖式簡單說明
圖 1 顯示依據本創作第一實施態樣的室外型纜線數據機無線分享器的示意圖。 圖 2 顯示 依據本創作一實施例的室外型纜線數據機無線分享器的方塊圖。 圖 3 顯示依據本創作一實施 例的室外型纜線數據機無線分享器的方塊圖。 圖 4 顯示依據本創作的第二實施態樣的通訊系 統的架構圖。 圖 5 顯示依據本創作一實施例的室外型纜線數據機無線分享器的應用架構圖。
