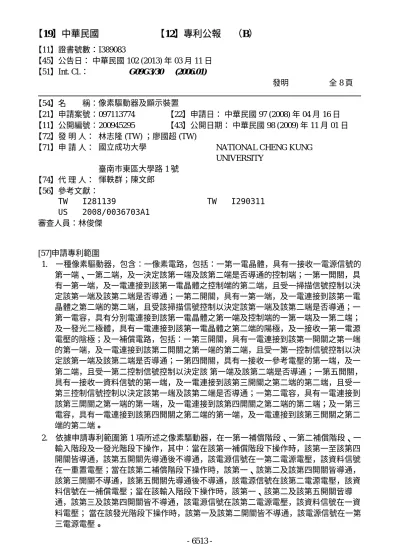

【11】證書號數：I389083
【45】公告日： 中華民國 102 (2013) 年 03 月 11 日
【51】Int. Cl.： G09G3/30 (2006.01)
發明 全 8 頁
【54】名 稱：像素驅動器及顯示裝置
【21】申請案號：097113774 【22】申請日： 中華民國 97 (2008) 年 04 月 16 日
【11】公開編號：200945295 【43】公開日期： 中華民國 98 (2009) 年 11 月 01 日
【72】發 明 人： 林志隆 (TW) ；廖國超 (TW)
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號
【74】代 理 人： 惲軼群；陳文郎
【56】參考文獻：
TW I281139
US 2008/0036703A1
TW I290311 審查人員：林俊傑
[57]申請專利範圍
1. 一種像素驅動器，包含：一像素電路，包括：一第一電晶體，具有一接收一電源信號的 第一端、一第二端，及一決定該第一端及該第二端是否導通的控制端；一第一開關，具 有一第一端，及一電連接到該第一電晶體之控制端的第二端，且受一掃描信號控制以決 定該第一端及該第二端是否導通；一第二開關，具有一第一端，及一電連接到該第一電 晶體之第二端的第二端，且受該掃描信號控制以決定該第一端及該第二端是否導通；一 第一電容，具有分別電連接到該第一電晶體之第一端及控制端的一第一端及一第二端；
及一發光二極體，具有一電連接到該第一電晶體之第二端的陽極，及一接收一第一電源 電壓的陰極；及一補償電路，包括：一第三開關，具有一電連接到該第一開關之第一端 的第一端，及一電連接到該第二開關之第一端的第二端，且受一第一控制信號控制以決 定該第一端及該第二端是否導通；一第四開關，具有一接收一參考電壓的第一端，及一 第二端，且受一第二控制信號控制以決定該 第一端及該第二端是否導通；一第五開關，
具有一接收一資料信號的第一端，及一電連接到該第三開關之第二端的第二端，且受一 第三控制信號控制以決定該第一端及該第二端是否導通；一第二電容，具有一電連接到 該第三開關之第一端的第一端，及一電連接到該第四開關之第二端的第二端；及一第三 電容，具有一電連接到該第四開關之第二端的第一端，及一電連接到該第三開關之第二 端的第二端。
2. 依據申請專利範圍第 1 項所述之像素驅動器，在一第一補償階段、一第二補償階段、一 輸入階段及一發光階段下操作，其中：當在該第一補償階段下操作時，該第一至該第四 開關皆導通，該第五開關先導通後不導通，該電源信號在一第二電源電壓，該資料信號 在一重置電壓；當在該第二補償階段下操作時，該第一、該第二及該第四開關皆導通，
該第三開關不導通，該第五開關先導通後不導通，該電源信號在該第二電源電壓，該資 料信號在一補償電壓；當在該輸入階段下操作時，該第一、該第二及該第五開關皆導 通，該第三及該第四開關皆不導通，該電源信號在該第二電源電壓，該資料信號在一資 料電壓； 當在該發光階段下操作時，該第一及該第二開關皆不導通，該電源信號在一第 三電源電壓。
3. 依據申請專利範圍第 2 項所述之像素驅動器，其中，當在該第二補償階段下操作時，該 資料信號在該第五開關不導通後轉為在該資料電壓。
4. 依據申請專利範圍第 2 項所述之像素驅動器，其中，當在該輸入階段下操作時，該第一 及該第二開關接著皆轉為不導通。
5. 依據申請專利範圍第 2 項所述之像素驅動器，其中，該第二電源電壓小於該第三電源電 壓，並大於該第一電源電壓。
6. 依據申請專利範圍第 5 項所述之像素驅動器，其中，該第二電源電壓與該第一電源電壓 的差異小於該發光二極體的導通電壓。
7. 依據申請專利範圍第 5 項所述之像素驅動器，其中，該第三電源電壓與該第一電源電壓 的差異大於該發光二極體的導通電壓。
8. 依據申請專利範圍第 2 項所述之像素驅動器，其中，該資料電壓小於該補償電壓，並大 於該重置電壓。
9. 依據申請專利範圍第 1 項所述之像素驅動器，其中，該第一電晶體是一 P 型電晶體。
10. 依據申請專利範圍第 1 項所述之像素驅動器，其中，該發光二極體是一有機發光二極體。
11. 一種顯示裝置，包含： 一控制電路，輸出複數電源信號、複數掃描信號、一第一控制信 號、一第二控制信號、一第三控制信號及一資料信號；複數像素電路，分別接收該等電 源信號及該等掃描信號，每一像素電路包括：一第一電晶體，具有一接收該相對應之電 源信號的第一端、一第二端，及一決定該第一端及該第二端是否導通的控制端；一第一 開關，具有一第一端，及一電連接到該第一電晶體之控制端的第二端，且受該相對應之 掃描信號控制以決定該第一端及該第二端是否導通；一第二開關，具有一第一端，及一 電連接到該第一電晶體之第二端的第二端，且受該相對應之掃描信號控制以決定該第一 端及該第二端是否導通；一第一電容，具有分別電連接到該第一電晶體之第一端及控制 端的一第一端及一第二端；及一發光二極體，具有一電連接到該第一電晶體之第二端的 陽極，及一接收一第一電源電壓的陰極；及一補償電路，接收該第一至該第三控制信號 及該資料信號，且包括：一第三開關，具有一電連接到該等像素電路之第一開關之第一 端的第一端，及一電連接到該等像素電路之第二開關之第一端的第二端，且受該第一 12. 控制信號控制以決定該第一端及該第二端是否導通；一第四開關，具有一接收一參考電
壓的第一端，及一第二端，且受該第二控制信號控制以決定該第一端及該第二端是否導 通；一第五開關，具有一接收該資料信號的第一端，及一電連接到該第三開關之第二端 的第二端，且受該第三控制信號控制以決定該第一端及該第二端是否導通；一第二電 容，具有一電連接到該第三開關之第一端的第一端，及一電連接到該第四開關之第二端 的第二端；及一第三電容，具有一電連接到該第四開關之第二端的第一端，及一電連接 到該第三開關之第二端的第二端。
13. 依據申請專利範圍第 11 項所述之顯示裝置，其中，該補償電路一次與該等像素電路中的 一者配合，以在一第一補償階段、一第二補償階段、一輸入階段及一發光階段下操作，
其中：當在該第一補償階段下操作時，該像素電路的第一及第二開關皆導通，該相對應 的電源信號在一第二電源電壓，該補償電路的第三及第四開關皆導通，該補償電路的第 五開關先導通後不導通，該資料信號在一重置電壓； 當在該第二補償階段下操作時，該 像素電路的第一及第二開關皆導通，該相對應的電源信號在該第二電源電壓，該補償電 路的第三開關不導通，該補償電路的第四開關導通，該補償電路的第五開關先導通後不 導通，該資料信號在一補償電壓；當在該輸入階段下操作時，該像素電路的第一及第二 開關導通，該相對應的電源信號在該第二電源電壓，該補償電路的第三及第四開關皆不 導通，該補償電路的第五開關導通，該資料信號在一資料電壓；當在該發光階段下操作 時，該像素電路的第一及第二開關皆不導通，該相對應的電源信號在一第三電源電壓。
- 6514 -
14. 依據申請專利範圍第 12 項所述之顯示裝置，其中，當在該第二補償階段下操作時，該資 料信號在該補償電路的第五開關不導通後轉為在該資料電壓。
15. 依據申請專利範圍第 12 項所述之顯示裝置，其中，當在該輸入階段下操作時，該像素電 路的第一及第二開關接著皆轉為不導通。
16. 依據申請專利範圍第 12 項所述之顯示裝置，其中，該第二電源電壓小於該第三電源電 壓，並大於該第一電源電壓。
17. 依據申請專利範圍第 15 項所述之顯示裝置，其中，該第二電源電壓與該第一電源電壓的 差異小於該發光二極體的導通電壓。
18. 依據申請專利範圍第 15 項所述之顯示裝置，其中，該第三電源電壓與該第一電源電壓的 差異大於該發光二極體的導通電壓。
19. 依據申請專利範圍第 12 項所述之顯示裝置，其中，該資料電壓小於該補償電壓，並大於 該重置電壓。
20. 依據申請專利範圍第 11 項所述之顯示裝置，其中，每一像素電路的第一電晶體是一 P 型 電晶體。
21. 依據申請專利範圍第 11 項所述之顯示裝置，其中，每一像素電路的發光二極體是一有機 發光二極體。
圖式簡單說明
圖 1 是習知第一種像素電路之電路圖；圖 2 是圖 1 所示像素電路之時序圖；圖 3 是習知 第二種像素電路之電路圖；圖 4 是圖 3 所示像素電路之時序圖；圖 5 是本發明像素驅動器的 較佳實施例之電路圖；圖 6 是圖 5 所示較佳實施例之時序圖；圖 7 是圖 5 所示較佳實施例之 模擬圖；及圖 8 是本發明顯示裝置的較佳實施例之電路圖。
