1 弹性伸缩
1.1 CCE 容器实例弹性伸缩到 CCI 服务
Virtual Kubelet是基于社区Virtual Kubelet开源项目开发的插件，该插件支持用户在短 时高负载场景下，将部署在CCE上的无状态负载（Deployment）、有状态负载
（StatefulSet）、普通任务（Job）三种资源类型的容器实例（Pod），弹性创建到华 为云云容器实例CCI服务上，以减少集群扩容带来的消耗。
具体功能如下：
● 支持容器实例实现秒级弹性伸缩：在集群资源不足时，无需新增节点，Virtual Kubelet插件将自动为您在云容器实例CCI侧创建容器实例，减少运维成本。
● 无缝对接华为云容器镜像服务SWR，支持使用公用镜像和私有镜像。
● 支持CCI容器实例的事件同步、监控、日志、exec、查看状态等操作。
● 支持查看虚拟弹性节点的节点容量信息。
● 支持CCE和CCI两侧实例的service网络互通。
约束及限制
● 仅支持VPC网络模式的CCE集群。
● 调度到CCI的实例的存储类型只支持ConfigMap、Secret、emptyDir、SFS、SFS Turbo几种Volume类型，其中emptyDir不支持子路径。
● 暂不支持守护进程集（DaemonSet）以及HostNetwork网络模式的容器实例
（Pod）弹性到CCI。
● 跨CCE和CCI实例Service网络互通只支持集群内访问（ClusterIP）类型。
● 集群所在子网不能与10.247.0.0/16重叠，否则会与CCI命名空间下的Service网段 冲突，导致无法使用。
● 使用插件前需要用户在CCI界面对CCI服务进行授信。
● 实例的规格必须满足云容器实例CCI的容器规范。
a. Pod的CPU取值范围为：0.25核~32核，另外还可选48核和64核，且单个容器 的CPU必须为0.25核的整数倍。
b. Pod的内存取值范围为：1GB~512GB，且内存必须为1GB的整数倍。
最佳实践 1 弹性伸缩
c. Pod的CPU/内存配比值必须在1:2到1:8之间。
d. 一个Pod内最多支持5个容器，单个容器最小配置是0.25核、0.2GB，最大同 容器实例的最大配置。
e. 资源的requests等于limits。
安装部署
创建集群
● 集群类型：CCE集群
● 集群版本：v1.11以上版本
● Region：上海一、北京四
● 网络模型：VPC网络 安装插件
1. 在CCE控制台中，单击左侧导航栏的“插件管理”，在“插件市场”页签下，单击 Virtual Kubelet插件下的“安装插件”。
2. 在“基本信息”步骤中，选择安装的集群和插件版本，单击“下一步：规格配 置”。
3. 在“规格配置”步骤中，勾选“跨服务互通”后的选择框，可实现CCE集群中的 Pod与CCI集群中的Pod通过Kubernetes Service互通。
4. 单击“安装”。
待插件安装完成后，单击“返回插件管理”，在“插件实例”页签下，选择对应 的集群，可查看到运行中的实例，这表明该插件已在当前集群的各节点中安装。
通过 CCE 控制台创建工作负载
步骤1 在CCE控制台中，单击左侧导航栏的“工作负载”。
最佳实践 1 弹性伸缩
图1-1 创建工作负载
步骤3 单击“下一步：添加容器”。
步骤4 容器添加完成后，单击“下一步：工作负载访问设置”。
步骤5 单击“下一步：高级配置”，直接单击“创建”。
步骤6 等待工作负载创建完成后，返回工作负载列表页，查看创建的工作负载状态为“运行 中”。
步骤7 单击工作负载名称，在打开的工作负载详情页下方的“实例列表”页签中查看实例所 在的节点，如果显示“运行在CCI集群，点击跳转”说明实例已经弹性到CCI服务。
图1-2 查看实例是否弹性到 CCI
步骤8 单击“所在节点”列中的“运行在CCI集群，点击跳转”，可跳转至CCI服务控制台，
单击左侧栏目树中的“工作负载 > Pod”即可看到从CCE中弹性伸缩到CCI的Pod实 例，命名规则为：命名空间-实例名称，该实例名称即为CCE中的实例（Pod）名称。
最佳实践 1 弹性伸缩
图1-3 从 CCE 弹性到 CCI 中的 Pod
步骤9 在CCE中增加实例的个数，可以看到更多实例弹性到CCI的Pod中。
图1-4 增加示例个数
图1-5 CCE 中的更多 Pod 弹性到 CCI 中
最佳实践 1 弹性伸缩
图1-6 从 CCE 弹性到 CCI 中的多个 Pod
----结束
通过 Yaml 文件创建工作负载
示例模板apiVersion: apps/v1 kind: Deployment metadata:
name: test-vk labels: {}
spec:
replicas: 20 selector:
matchLabels:
app: test-vk template:
metadata:
labels:
virtual-kubelet.io/burst-to-cci: 'auto' app: test-vk
spec:
containers:
- name: container-0 image: centos:latest resources:
limits:
cpu: 500m memory: 1024Mi requests:
cpu: 500m memory: 1024Mi command:
- /bin/bash - '-c' - sleep 10000 dnsPolicy: Default
最佳实践 1 弹性伸缩
说明
标红部分为添加labels。
创建弹性至CCI的负载时需要在pod的labels中添加如下字段：
virtual-kubelet.io/burst-to-cci: "auto"
其中，value值支持以下选项：
● auto：CCE资源用完时自动弹性至CCI。
● enforce：强制调度至CCI。
● off：不调度至CCI。
卸载 virtual kubelet
清理CCI侧资源
1. 缩容或者删除负载，使不再有pod调度到CCI侧。
2. 进入华为云CCI页面，删除该集群CLUSTER_ID对应的命名空间（会自动删除命名 空间下的所有资源，以确保不会有资源残留造成收费）。
卸载插件
1. 在CCE控制台中，单击左侧导航栏的“插件管理”，在“插件实例”页签下，选择 对应的集群，单击virtual kubelet下的“卸载”。
2. 在弹出的窗口中，单击“确认”，可卸载该插件。
最佳实践 1 弹性伸缩
2 Dockerfile 参数在云容器实例中如何使用
如果您了解容器引擎的使用，Dockerfile文件的一些配置如何对应到云容器实例中去使 用呢？
下面通过一个例子来说明他们之间的关系，这样您就可以更好的了解和熟悉云容器实 例。
FROM ubuntu:16.04 ENV VERSION 1.0 VOLUME /var/lib/app EXPOSE 80
ENTRYPOINT ["./entrypoint.sh"]
CMD ["start"]
上面是一个Dockerfile文件，包含一些常见的参数ENV、VOLUME、EXPOSE、
ENTRYPOINT、CMD，这些参数在云容器实例中可以按如下方法配置。
● ENV为环境变量，在云容器实例中创建负载的时候，可以在高级配置中设置，如 下所示。
● VOLUME为定义容器卷，通常配合docker run -v 宿主机路径:容器卷路径一起使 用。
云容器实例中支持将云硬盘挂载到容器中，只需在创建负载时添加云硬盘卷，并 配置大小、挂载路径（也就是容器卷的路径）即可。
最佳实践 2 Dockerfile 参数在云容器实例中如何使用
● ENTRYPOINT与CMD对应云容器实例中高级配置的启动命令，详细内容请参见容 器启动命令。
● EXPOSE即暴露某个端口，通常在启动容器时配合docker run -p <宿主端口>:<容 器端口>一起使用，云容器实例中容器如果要对外暴露端口，只需在创建负载的时 候配置负载访问端口:容器端口的映射，这样就可以通过负载请求域名:负载访问端 口访问到容器。
最佳实践 2 Dockerfile 参数在云容器实例中如何使用
3 使用多种方法创建工作负载
3.1 概述
在云容器实例中，您可以使用多种方法创建负载，包括使用云容器实例的Console控制 台界面、调用API部署应用，那这些方式的使用有什么不同的地方呢？这些方法又与直 接运行Docker run命令运行容器有什么区别呢？
本文将通过运行一个Wordpress + MySQL的博客为例，比较这几种方法之间的异同，
以利于您挑选合适的使用方法。
WordPress是使用PHP语言开发的博客平台。用户可以在支持PHP和MySQL数据库的服 务上架设属于自己的网站，也可以把WordPress当作一个内容管理系统来使用。更多 WordPress信息可以通过官方网站了解：https://wordpress.org/。
WordPress需配合MySQL一起使用，WordPress运行内容管理程序，MySQL作为数据 库存储数据。在容器中运行通常会将WordPress和MySQL分别运行两个容器中，如下 图所示。
3.2 使用 Docker run 运行容器
镜像准备
WordPress和MySQL的镜像都是通用镜像，可以直接从镜像中心获取。
最佳实践 3 使用多种方法创建工作负载
您可以在安装了容器引擎的机器上使用docker pull命令即可下载镜像，如下所示。
docker pull mysql:5.7 docker pull wordpress
下载完成后，执行docker images命令可以看到本地已经存在两个镜像，如下图所 示。
运行容器
使用容器引擎可以直接运行Wordpress和MySQL，且可以使用--link参数将两个容器连 接，在不改动代码的情况下让Wordpress的容器访问MySQL的容器。
执行下面的命令运行MySQL。
docker run --name some-mysql -e MYSQL_ROOT_PASSWORD=******** -d mysql:5.7
参数解释如下：
● --name指定容器的名称为some-mysql。
● -e指定容器的环境变量，如这里指定环境变量MYSQL_ROOT_PASSWORD的值为
********，请替换为您设置的密码。
● -d表示在后台运行。
执行下面的命令运行Wordpress。
docker run --name some-wordpress --link some-mysql:mysql -p 8080:80 -e WORDPRESS_DB_PASSWORD=******** -d wordpress
参数解释如下：
● --name指定容器的名称为some-wordpress 。
● --link指定some-wordpress容器链接some-mysql容器，并将some-mysql命名为 mysql。这里--link只是提供了一种方便，不使用--link的话，可以指定some- wordpress的环境变量WORDPRESS_DB_HOST访问mysql的IP与端口。
● -p指定端口映射，如这里将容器的80端口映射到主机的8080端口。
● -e指定容器的环境变量，如这里指定环境变量WORDPRESS_DB_PASSWORD的值 为********，请替换为您设置的密码。Wordpress的环境变量
WORDPRESS_DB_PASSWORD必须与MySQL的环境变量
MYSQL_ROOT_PASSWORD值相同，这是因为Wordpress需要密码访问MySQL数 据库。
● -d表示在后台运行。
Wordpress运行之后，就可以在本机通过http://127.0.0.1:8080访问Wordpress博客 了，如下所示。
最佳实践 3 使用多种方法创建工作负载
3.3 使用控制台创建负载
使用Docker run运行容器章节使用docker run命令运行了Wordpress博客，但是在很 多场景下使用容器引擎并不方便，如应用弹性伸缩、滚动升级等。
云容器实例提供无服务器容器引擎，让您不需要管理集群和服务器，只需要三步简单 配置，即可畅享容器的敏捷和高性能。云容器实例支持创建无状态负载
（Deployment）和有状态负载（StatefulSet），并基于Kubernetes的负载模型增强了 容器安全隔离、负载快速部署、弹性负载均衡、弹性扩缩容、蓝绿发布等重要能力。
创建命名空间
步骤1 登录云容器实例管理控制台，左侧导航栏中选择命名空间。
步骤2 在对应类型的命名空间下单击“创建”。
最佳实践 3 使用多种方法创建工作负载
步骤3 填写命名空间名称。
步骤4 设置VPC。
选择使用已有VPC或新建VPC，新建VPC需要填写VPC网段，建议使用网段：
10.0.0.0/8~24，172.16.0.0/12~24，192.168.0.0/16~24。
步骤5 设置子网网段。
您需要关注子网的可用IP数，确保有足够数量的可用IP，如果没有可用IP，则会导致负 载创建失败。
步骤6 单击“创建”。
----结束
创建 MySQL 负载
步骤1 登录云容器实例管理控制台，左侧导航栏中选择工作负载 > 无状态
（Deployment），在右侧页面单击“创建负载”。
步骤2 添加基本信息。
● 负载名称：mysql。
● 命名空间：选择创建命名空间创建的命名空间。
● Pod数量：本例中修改Pod数量为1。
● Pod规格：选择通用计算型，CPU 0.5核，内存 1GB。
● 容器配置
a. 在开源镜像中心搜索并选择mysql镜像。
最佳实践 3 使用多种方法创建工作负载
b. 配置镜像参数，选择镜像版本为5.7，CPU和内存配置为0.5核和1G。
c. 在高级配置中，添加容器的环境变量MYSQL_ROOT_PASSWORD，并填入变 量，变量值为MySQL数据库的密码（需自行设置）。
步骤3 单击“下一步”，配置负载信息，负载访问选择内网访问（可以被云容器实例中其他 负载通过“服务名称:端口”方法），将“服务名称”定义为mysql，并指定负载访问 端口3306映射到容器的3306端口（mysql镜像的默认访问端口）。
这样在云容器实例内部，通过mysql:3306就可以访问MySQL负载。
步骤4 配置完成后，单击“下一步”，确认规格后单击“提交”。
在负载列表中，待负载状态为“运行中”，负载创建成功。
----结束
创建 Wordpress 负载
步骤1 登录云容器实例管理控制台，左侧导航栏中选择工作负载 > 无状态
（Deployment），在右侧页面单击“创建负载”。
步骤2 添加基本信息。
● 负载名称：wordpress。
最佳实践 3 使用多种方法创建工作负载
● 命名空间：选择创建命名空间创建的命名空间。
● Pod数量：本例中修改Pod数量为2。
● Pod规格：选择通用计算型，CPU 0.5核，内存 1GB。
● 容器配置：
a. 在开源镜像中心搜索并选择wordpress镜像。
b. 配置镜像参数，选择镜像版本为php7.1，CPU和内存配置为0.5核和1G。
最佳实践 3 使用多种方法创建工作负载

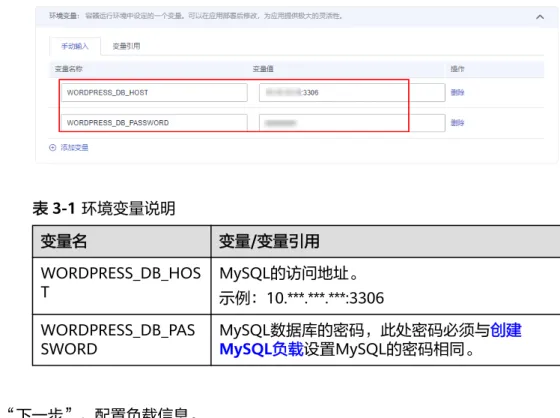

表3-1 环境变量说明
变量名 变量/变量引用
WORDPRESS_DB_HOS
T MySQL的访问地址。
示例：10.***.***.***:3306 WORDPRESS_DB_PAS
SWORD MySQL数据库的密码，此处密码必须与创建 MySQL负载设置MySQL的密码相同。
步骤3 单击“下一步”，配置负载信息。
负载访问选择公网访问，服务名称为“wordpress”，选择ELB实例（如果没有实例可 以单击“新建增强型ELB实例”创建），选择ELB协议为“HTTP”，ELB端口号为 9012，指定负载访问端口“8080”映射到容器的“80”端口（wordpress镜像的默认 访问端口），HTTP路由设置为“/”（即通过“http://elb ip:外部端口”就可以访问 wordpress）并映射到8080负载端口。
步骤4 配置完成后，单击“下一步”，确认规格后单击“提交”。
最佳实践 3 使用多种方法创建工作负载
在负载列表中，待负载状态为“运行中”，负载创建成功。您可以单击负载名进入负 载详情界面。
在“访问配置”处选择“公网访问”，查看访问地址，即ELB实例的“IP地址:端口”。
----结束
3.4 调用 API 创建负载
云容器实例原生支持Kubernetes API，相比从控制台创建负载，使用API的粒度更细一 些。
Kubernetes中，运行容器的最小资源单位是Pod，一个Pod封装一个或多个容器、存储 资源、一个独立的网络IP等。实际使用中很少直接创建Pod，而是使用Kubernetes中称 为Controller的抽象层来管理Pod实例，例如Deployment和StatefulSet。另外在 Kubernetes中使用Service定义一系列Pod以及访问这些Pod的策略的资源对象，使用 Ingress管理外部访问的资源对象。 如果您对Kubernetes的资源不熟悉，请参见《云容 器实例开发指南》了解各资源的关系。
对于Wordpress应用，可以按照下图调用API创建一系列资源。
● MySQL：创建一个Deployment部署mysql，创建一个Service定义mysql的访问策 略。
● Wordpress：创建一个Deployment部署wordpress，创建Service和Ingress定义 wordpress的访问策略。
最佳实践 3 使用多种方法创建工作负载
Namespace
步骤1 调用创建Namespace接口创建命名空间，并指定使用命名空间的类型。
{ "apiVersion": "v1", "kind": "Namespace", "metadata": {
"name": "namespace-test", "annotations": {
"namespace.kubernetes.io/flavor": "gpu-accelerated"
} }, "spec": { "finalizers": [ "kubernetes"
最佳实践 3 使用多种方法创建工作负载
] } }
步骤2 调用创建Network接口创建网络，与VPC与子网关联。
{ "apiVersion": "networking.cci.io/v1beta1", "kind": "Network",
"metadata": { "annotations": {
"network.alpha.kubernetes.io/default-security-group": "{{security-group-id}}", "network.alpha.kubernetes.io/domain-id": "{{domain-id}}",
"network.alpha.kubernetes.io/project-id": "{{project-id}}"
},
"name": "test-network"
}, "spec": {
"availableZone": "cnnorth-1a", "cidr": "192.168.0.0/24", "attachedVPC": "vpc-id", "networkID": "network-id", "networkType": "underlay_neutron", "subnetID": "subnet-id"
} }
----结束
MySQL
步骤1 调用创建Deployment接口部署MySQL。
● Deployment名称为mysql。
● 设置Pod的标签为app:mysql。
● 使用mysql:5.7镜像。
● 设置容器环境变量MYSQL_ROOT_PASSWORD为“********”，请替换为您设置的 密码。
{ "apiVersion": "apps/v1", "kind": "Deployment", "metadata": { "name": "mysql"
}, "spec": { "replicas": 1, "selector": { "matchLabels": { "app": "mysql"
} },
"template": { "metadata": { "labels": { "app": "mysql"
}
最佳实践 3 使用多种方法创建工作负载
},
"requests": { "cpu": "500m", "memory": "1024Mi"
} }, "env": [ {
"name": "MYSQL_ROOT_PASSWORD", "value": "********"
} ] } ],
"imagePullSecrets": [ {
"name": "imagepull-secret"
} ] } } } }
步骤2 调用创建Service接口创建一个Service，定义步骤1中创建的Pod的访问策略。
● Service名称为mysql。
● 选择标签为app:mysql的Pod，即关联步骤1中创建的Pod。
● 负载访问端口3306映射到容器的3306端口。
● Service的访问类型为ClusterIP，即使用ClusterIP在内部访问Service。
{ "apiVersion": "v1", "kind": "Service", "metadata": { "name": "mysql", "labels": { "app": "mysql"
} }, "spec": { "selector": { "app": "mysql"
}, "ports": [ {
"name": "service0", "targetPort": 3306, "port": 3306, "protocol": "TCP"
} ],
"type": "ClusterIP"
} }
----结束
Wordpress
步骤1 调用创建Deployment接口部署Wordpress。
● Deployment名称为wordpress。
● replicas值为2，表示创建2个pod。
● 设置Pod的标签为app:wordpress。
最佳实践 3 使用多种方法创建工作负载
● 使用wordpress:latest镜像。
● 设置容器环境变量WORDPRESS_DB_PASSWORD为“********”，请替换为您设置 的密码。此处的密码必须与MySQL的MYSQL_ROOT_PASSWORD一致。
{ "apiVersion": "apps/v1", "kind": "Deployment", "metadata": {
"name": "wordpress"
}, "spec": { "replicas": 2, "selector": { "matchLabels": { "app": "wordpress"
} },
"template": { "metadata": { "labels": {
"app": "wordpress"
} }, "spec": { "containers": [ {
"image": "wordpress:latest", "name": "container-0", "resources": { "limits": { "cpu": "500m", "memory": "1024Mi"
},
"requests": { "cpu": "500m", "memory": "1024Mi"
} }, "env": [ {
"name": "WORDPRESS_DB_PASSWORD", "value": "********"
} ] } ],
"imagePullSecrets": [ {
"name": "imagepull-secret"
} ] } } } }
步骤2 调用创建Service接口创建一个Service，定义步骤1中创建的Pod的访问策略。
● Service名称为wordpress。
最佳实践 3 使用多种方法创建工作负载
"metadata": {
"name": "wordpress", "labels": {
"app": "wordpress"
} }, "spec": { "selector": {
"app": "wordpress"
}, "ports": [ {
"name": "service0", "targetPort": 80, "port": 8080, "protocol": "TCP"
} ],
"type": "ClusterIP"
} }
步骤3 调用创建Ingress接口创建一个Ingress，定义wordpress的外部访问策略，即关联ELB 实例（ELB实例需要与Wordpress负载在同一个VPC内）。
● metadata.annotations.kubernetes.io/elb.id：必须为data。
● metadata.annotations.kubernetes.io/elb.ip：ELB实例的IP地址。
● metadata.annotations.kubernetes.io/elb.port：ELB实例的端口。
● spec.rules：访问服务的规则集合。path列表，每个path（比如：/）都关联一个 backend（比如“wordpress:8080”）。backend是一个service:port的组合。
Ingress的流量被转发到它所匹配的backend。
这里配置完后，访问ELB的IP:端口的流量就会流向wordpress:8080这个Service，由于 Service是关联了wordpress的Pod，所以最终访问的就是步骤1中部署的wordpress容 器。
{ "apiVersion": "extensions/v1beta1", "kind": "Ingress",
"metadata": {
"name": "wordpress", "labels": {
"app": "wordpress", "isExternal": "true", "zone": "data"
},
"annotations": {
"kubernetes.io/elb.id": "2d48d034-6046-48db-8bb2-53c67e8148b5", "kubernetes.io/elb.ip": "10.10.10.10",
"kubernetes.io/elb.port": "9012"
} }, "spec": { "rules": [ {
"http": { "paths": [ {
"path": "/", "backend": {
"serviceName": "wordpress", "servicePort": 8080
} } ] }
最佳实践 3 使用多种方法创建工作负载
} ] } }
----结束
最佳实践 3 使用多种方法创建工作负载
4 使用 Tensorflow 训练神经网络
本文主要演示在云容器实例中创建GPU类型的负载，以tensorflow的图像分类为示 例，演示在容器中直接使用GPU训练一个简单的神经网络。
使用容器化的方式做此类人工智能训练与推理有如下优势：
● 容器化消除环境差异，不需要自己安装各种软件和配套版本，如python，
tensorflow，cuda toolkit等软件。
● GPU驱动免安装。
● 低成本，按秒计费。
● serverless带来的免VM运维。
镜像制作
tensorflow社区有tensoflow的基础镜像，已经装好了基础的tensorflow库，它分支持 GPU和支持CPU两个版本，在镜像中心即可下载。
● GPU版本地址为 tensorflow/tensorflow:1.15.0-gpu
● CPU版本地址为 tensorflow/tensorflow:1.13.0
本文采用tensorflow官网中一个已经训练好的模型，对图片进行分类，模型名称 Inception-v3。Inception-v3是在2012年ImageNet视觉识别挑战赛上训练出的模型，
它将一个非常大的图片集进行了1000个种类的图片分类。Github有使用Inception-v3 进行图片分类的代码。
训练模型的代码，均在工程https://gpu-demo.obs.cn-
north-1.myhuaweicloud.com/gpu-demo.zip中，您需要将代码下载解压，并将代码 工程打入镜像中。下面附上制作镜像的Dockerfile文件内容：
FROM tensorflow/tensorflow:1.15.0-gpu ADD gpu-demo /home/project/gpu-demo
其中ADD将gpu-demo工程拷贝到镜像的/home/project目录下，可以根据自己需要修 改。
执行docker build -t tensorflow/tensorflow:v1 . 命令制作镜像（.表示当前目录，即 Dockerfile文件所在目录）。
镜像制作好后需要上传到容器镜像服务，具体步骤请参见https://
support.huaweicloud.com/usermanual-swr/swr_01_0009.html。
最佳实践 4 使用 Tensorflow 训练神经网络
创建 Tensorflow 负载
步骤1 登录云容器实例管理控制台。
步骤2 创建GPU型命名空间，填写命名空间名称，设置好VPC和子网网段后，单击“创 建”。
图4-1 GPU 型命名空间
步骤3 左侧导航栏中选择“工作负载 > 无状态（Deployment）”，在右侧页面中单击“创建 无状态负载”。
步骤4 配置负载信息。
1. 填写基本信息，选择步骤2创建的命名空间，Pod数量选择为“1”，选择Pod规格 为“GPU加速型”，显卡的驱动版本选择“418.126”，如下所示。
GPU Pod的详细规格和显卡驱动的说明请参见Pod规格。
图4-2 选择 GPU 容器规格
2. 选择需要的容器镜像，这里选择的上传到镜像容器仓库的tensorflow镜像。
3. 在容器设置下面的高级设置中，挂载一个NFS类型的文件存储卷，用于保存训练 后的数据。
图4-3 挂载 NFS 存储
最佳实践 4 使用 Tensorflow 训练神经网络
– 可执行命令：/bin/bash – 参数1：-c
– 参数2：python /home/project/gpu-demo/cifar10/
cifar10_multi_gpu_train.py --num_gpus=1 --data_dir=/home/project/gpu- demo/cifar10/data --max_steps=10000 --train_dir=/tmp/sfs0/train_data;
while true; do sleep 10; done
此处 --train_dir 表示训练结果存储路径，其前缀 /tmp/sfs0 需要与步骤4.3 中设置的NFS“容器内挂载路径”路径保持一致，否则训练结果无法写入NFS 中。
--max_steps表示训练迭代的次数，这里指定了10000次迭代，完成模型训练 大概耗时3分钟，如果不指定，默认是1000000次迭代，耗时会比较长。
max_steps数值越大，训练时间越久，结果越精确。
该命令是训练图片分类模型，然后单击“下一步”。
图4-4 设置容器启动命令
5. 配置负载访问信息。
本例中选择“不启用”，单击“下一步”。
6. 单击“提交”，然后单击“返回工作负载列表”。
在负载列表中，待负载状态为“运行中”时，负载创建成功。
----结束
使用已有模型分类图片
步骤1 单击负载名称，进入负载详情界面，选择“Pod列表>终端”Tab页。当黑色区域文本 框中出现#号时，说明已登录。
图4-5 Pod 终端访问
最佳实践 4 使用 Tensorflow 训练神经网络
步骤2 进入到工程所在目录，执行python classify_image.py --model_dir=model命令，可以 看到分类结果。
# cd /home/project/gpu-demo
# ls -l total 96
-rw-r--r-- 1 root root 6874 Aug 30 08:09 airplane.jpg drwxr-xr-x 3 root root 4096 Sep 4 07:54 cifar10 drwxr-xr-x 3 root root 4096 Aug 30 08:09 cifar10_estimator -rw-r--r-- 1 root root 30836 Aug 30 08:09 dog.jpg -rw-r--r-- 1 root root 43675 Aug 30 08:09 flower.jpg drwxr-xr-x 4 root root 4096 Sep 4 02:14 inception
# cd inception
# python classify_image.py --model_dir=model --image_file=/home/project/gpu-demo/
…2019-01-02 08:05:24.891201: I tensorflow/core/common_runtime/gpu/gpu_device.cc:1084] Created TensorFlow device (/job:localhost/replica:0/task:0/device:GPU:0 with 15131 MB memory) -> physical GPU (device: 0, name: Tesla P100-PCIE-16GB, pci bus id: 0000:00:0a.0, compute capability: 6.0) airliner (score = 0.84250)
wing (score = 0.03228) space shuttle (score = 0.02524) warplane, military plane (score = 0.00691) airship, dirigible (score = 0.00664)
这里通过--image_file指定了要分类的图片，图片如下。执行结果最后几行是分类的 label和对应的打分，其中有一行显示airliner(score = 0.84250)，分数越高越准确，可 见模型认为这个图片是一架客机。
图4-6 airliner
也可以不指定要分类的图片，默认将使用下面这张图片分类。
图4-7 熊猫
最佳实践 4 使用 Tensorflow 训练神经网络
giant panda, panda, panda bear, coon bear, Ailuropoda melanoleuca (score = 0.89107)
indri, indris, Indri indri, Indri brevicaudatus (score = 0.00779) lesser panda, red panda, panda, bear cat, cat bear, Ailurus fulgens (score = 0.00296)
custard apple (score = 0.00147) earthstar (score = 0.00117)
执行结果显示模型认为这是一只大熊猫。
----结束
使用训练的图片分类模型
tensorflow官网中给了一个深度卷积网络的模型代码和训练数据：CIFAR-10。这是个 简化的图片分类模型，将图片分成以下10类：airplane, automobile, bird, cat, deer, dog, frog, horse, ship和truck。当然喂给模型的图，也就是训练数据，也是这10种类 型的图片。
步骤1 单击负载名称，进入负载详情界面，选择“Pod列表>终端”Tab页，使用代码中提供 的cifar10_eval.py校验模型的准确性，这里的checkpoint_dir指定使用刚刚训练出来的 模型进行准确性校验。
# cd /home/project/gpu-demo/cifar10
# python cifar10_eval.py --data_dir=data --checkpoint_dir=/tmp/sfs0/train_data --run_once
…2019-01-02 08:25:43.914186: precision @1 = 0.817
步骤2 继续使用上面的飞机图片进行测试，这里的checkpoint_dir指定使用刚刚训练出来的模 型进行图片分类，test_file指定用哪张图片测试。
# python label_image.py --checkpoint_dir=/tmp/sfs0/train_data --test_file=/home/project/gpu-demo/
airplane.jpg …
2019-01-02 08:36:42.149700: I tensorflow/core/common_runtime/gpu/gpu_device.cc:1084] Created TensorFlow device (/job:localhost/replica:0/task:0/device:GPU:0 with 15131 MB memory) -> physical GPU (device: 0, name: Tesla P100-PCIE-16GB, pci bus id: 0000:00:0a.0, compute capability:
6.0)
airplane (score = 4.28143) ship (score = 1.92319) cat (score = 0.03095)
可见它准确识别出图中是架飞机。label_image.py是使用刚刚训练的模型来进行图片分 类的代码。
同时，在“Pod列表>监控”Tab页中，可以看到各种资源的使用率。
最佳实践 4 使用 Tensorflow 训练神经网络
----结束
最佳实践 4 使用 Tensorflow 训练神经网络
5 CCI 使用 Nvidia-smi 工具
为了支持查看GPU使用情况的场景，需要在镜像中注入nvidia-smi工具，根据购买的专 属节点GPU驱动版本选择不同的nvidia-smi二进制文件。
步骤1 nvidia-smi获取方式。
该二进制文件可以在nvidia官网，根据CUDA Toolkit版本选择下载对应版本的nvidia驱 动包。
图5-1 NVIDIA 驱动程序下载
以CUDA 10.1为例，可以下载得到对应版本的驱动包NVIDIA-Linux- x86_64-418.126.run文件，执行如下命令解压缩：
sh NVIDIA-Linux-x86_64-418.126.run -x
在解压缩后的目录下即可找到官方提供的nvidia-smi工具二进制文件。
步骤2 注入nvidia-smi工具。
将步骤1中得到的nvidia-smi二进制文件放在Dockerfile所在目录下，然后在同目录下 的Dockerfile中新增注入语句：
# inject nvidia-smi tool COPY nvidia-smi /usr/bin/
RUN chmod +x /usr/bin/nvidia-smi
最佳实践 5 CCI 使用 Nvidia-smi 工具
COPY命令会从Dockerfile文件所在的当前目录下去寻找名为nvidia-smi的文件，然后 拷贝到镜像的/usr/bin/目录下。
----结束
最佳实践 5 CCI 使用 Nvidia-smi 工具
6 CCI 使用 AOM 查看 Pod 监控
步骤1 点击Pod列表的“监控”列表，点击“查看更多”。
图6-1 Pod 列表
步骤2 此时，跳转至AOM服务页面, 点击图中序号为3图标。
图6-2 AOM 服务
步骤3 添加指标图表，例如：选择“CPU使用率”，点击确定。
最佳实践 6 CCI 使用 AOM 查看 Pod 监控
图6-3 添加指标图表
步骤4 视图详情即可查看POD监控数据。
图6-4 监控视图
----结束
最佳实践 6 CCI 使用 AOM 查看 Pod 监控
7 CCI 应用进行优雅滚动升级
使用场景
用户在CCI中部署工作负载时，应用发布成了LoadBalance类型的Service或Ingress且对 接的独享型ELB，经过ELB的访问流量支持直通到容器中；当应用进行滚动升级或者弹 性扩缩容，通过配置容器探针，最短就绪时间等可以做到优雅升级，从而实现优雅弹 性扩缩容（在升级或者扩缩容过程中业务不会出现5xx的错误响应）。
操作步骤
在此以nginx的无状态工作负载为例，提供了CCI中应用进行优雅滚动升级或者弹性扩 缩容最佳实践。
步骤1 在CCI控制台，单击左侧栏目树中的“工作负载 > 无状态 Deployment”，单击右上角
“创建无状态负载”。
图7-1 创建无状态负载
步骤2 在“容器设置”，单击展开“高级设置 > 健康检查 > 应用业务探针”，如下图设置工 作负载业务探针。
最佳实践 7 CCI 应用进行优雅滚动升级
图7-2 配置应用业务探针
说明
该配置是检查用户业务是否就绪，不就绪则不转发流量到当前实例。
步骤3 单击展开“生命周期”，配置容器的“停止前处理”，保证容器在退出过程中能够对 外提供服务。
图7-3 配置生命周期
说明
该配置是保证业务容器在退出过程中能够对外提供服务。
步骤4 单击“下一步：访问设置”，如图7-5。
最佳实践 7 CCI 应用进行优雅滚动升级
图7-4 配置访问类型及端口一
图7-5 配置访问类型及端口二
步骤5 单击“下一步”完成工作负载的创建。
步骤6 配置最短就绪时间。
最短就绪时间，用于指定新创建的Pod在没有任意容器崩溃情况下的最小就绪时间，只 有超出这个时间Pod才被视为可用。
“最短就绪时间”需在右上角的“YAML编辑”进行配置。如图7-6:
最佳实践 7 CCI 应用进行优雅滚动升级
图7-6 配置最短就绪时间
说明
● 推荐的配置minReadySeconds时长，为业务容器的启动预期时间加上ELB服务下发member 到生效的时间。
● minReadySeconds的时长需要小于sleep时长，保证旧的容器停止并退出之前，新的容器已 经准备就绪。
步骤7 配置完成后，对应用进行升级和弹性扩缩容的打流测试。
准备一台集群外的客户端节点，预置检测脚本detection_script.sh，内容如下，其中
最佳实践 7 CCI 应用进行优雅滚动升级
● 100.85.125.90:7552为service的公网访问地址。
步骤8 运行检测脚本：bash detection_script.sh，并在CCI界面触发应用的滚动升级，如图 7-7修改了容器规格，触发了应用的滚动升级。
图7-7 修改容器规格
滚动升级的过程中，应用的访问并未中断，并且返回的请求都是“200OK”，说明升 级过程是优雅升级，没有中断的。
----结束
最佳实践 7 CCI 应用进行优雅滚动升级
