3.1 使用局部性模型驗證安全性質

第三章 使用 ArCats 進行局部性模型驗證 - 檢驗安全性質

Chapter 3

到目前為止利用局部性分析所開發的工具相當少，比較實用的為之前所提到 的Fc2Tools。但利用局部性分析的基礎在於分析的軟體本身必須具有良好的階層 式系統架構，Fc2tools 對於此問題並沒有提供足夠的解決方案。在 ArCats 中有提 供model architecture Refactoring 的功能，能在不改變原始系統行為的情況中，轉 變系統的架構，進而可能提供好的階層為局部分析所使用，這使欲檢驗的系統不 再受限於系統本身階層式架構的不良。在目前的研究發現，利用CCS（Calculus of Communicating System） 所 建 立 的 系 統 模 型 ， 在 經 過 Model architecture Refactoring 轉換後所得出的系統架構，將優於用 CSP（Communicating Sequential process）方式所建立的系統模型；並且較具有對稱性，得出來的結果特別有利於 局部性分析。也就是說用 CCS 進行的架構重構可以產生較好的局部分析結果。

故我們將利用ArCats 來的基礎，利用 CCS 的系統模型來開發利用局部性分析檢 驗軟體安全性質的工具。

3.1節利用例子Gas-Station指出局部性分析目前所遭遇的困難與極限。3.2來節介 紹在ArCats上檢驗安全性質所使用的理論，使其突破原本局部性分析的極限。3.3 介紹實做在ArCats的安全檢驗引擎。3.4介紹ArCats的新型態狀態合成方式。3.5將 利用實做於ArCats的安全檢驗引擎來測試Gas-Station例子。

3.1 使用局部性模型驗證安全性質

一般的局部性分析原理在於在每個子系統中，盡可能的隱藏內部行為（internal action）來達到最小化的效果，藉以減緩組態爆炸的發生。但在檢驗安全性質時，

某些欲分析的系統性質，因為系統的同步行為，必須保留到全域階層才能作檢 驗，此時將大幅違反局部性分析的原理。Figure 3-1為常見的 Gas-Station例子（子 系統模型將在3.5節詳記介紹），將欲檢驗的安全性質R_Change或R_Service加入 到系統的適當階層，接者利用bottom-up的方式從level-1 到level-4 開始一層層的 將 子 系 統 組 合 。 由 於R_Change 所 檢 驗 的 某 些 安 全 性 質 和 其 他 子 系

Level 1

GasStation

Station Clients

Counter

Queue

Pump

Operator R_Change R_Service

Level 4

Level 3

Level 2

Primitive subsystem SubSystem after compose

Safety property Figure 3-1 利用 button-up 的方式平行合成 Gas-Station 系統

統（Clients）有同步溝通的行為，必須到 level-4 時才能同步執行，這表示我們 無法在 level-1 時就將子系統的內部行為最小化，故違反了局部性分析的原則。

如果欲檢驗的安全性質較龐大時，原本可以減化的內部行為就必須保留到其他階

層，顯然的這將加速組態爆炸的發生。

對於這問題，Cheung 提出了一個技巧，在 multi-way rendezvous 的情況下，

可 以 解 決 這 種 事 情 的 發 生 。 下 一 小 節 我 們 將 利 用 此 技 巧 套 用 於 two-way rendezvous 的系統中，並將其實做於 ArCats 來解決此問題。

3.2 使用加強版局部性模型驗證安全性質

這裡我們要先介紹本篇論文如何描述欲檢驗的系統特性。一般檢驗的系統性 質稱為property automata，如Figure 3-2(a)，其相對應的系統應該遵照其描述的系 統特性在運行正常情況下，為了顯示property automata的違反狀態，我們使用另 一種有限狀態機稱為image automata如Figure 3-2(b)，他是由property automata所衍 生出來的狀態機。當相對應的子系統執行記錄無法符合property automata時出 現，image automata將會進入π狀態。

Figure 3-2 表示安全性質的有限狀態機 (a) Property Automata T (b) image Automata T’

我們利用tr(T)代表property automata中的trace，而tr(T `) 表示會含有π的

image automata其不合法的trace，正常來說如果系統行為都屬於合法狀態，檢驗 的紀錄應該都會包含於tr(T)中，否則會出現如tr(T `)有進入違反狀態的不合法紀 錄。因此我們可以將image automata加入系統中進行平行合成，看其是否會出現 違反狀態。舉例來說Figure 3-2當T`加入系統檢驗安全性質時，只要系統的行為 符合a,b,a,b,a…..而不是出現連續兩個a（ex. a,b,a,a,…）行動時，我們可以稱系統 符合此安全性質；否則系統違反property automata T時，將進入所謂的死結狀態 π。

我們用更精確的方程式表示如下 T = < S , A , △ , q >

T’= < S∪{π} , A , △’ , q >

其中T’可由 T 推導出，即

△’= △∪{(s, a,π) | (s,a)∈S×A∧∃/s'∈S:(s,a,s')∈Δ}

舉例來說，我們也可以將上列方程式描述如下：

（1）T 和 T`有相同的非陷阱記錄（nontrapping traces）

並且

（2）系統中的任意行程 P，當 P||T`不包括陷阱記錄時若且唯若當 tr(P↑αT)⊆ tr(T)

利用（2）的原理，我們可以將檢驗安全性質的工作對應成偵測系統中是否 產生死結。這裡要注意的是情況是，當子系統中發現死結的產生時，並不代表全 域系統中也會產生死結。畢竟我們是利用列舉的方式將子系統中所有可能的情況 條列出來，然在全域系統中，卻不一定會發生進入死結的情況。接下來我們將更 詳細的介紹所開發的安全檢驗引擎，它可以在不破壞系統原有特性，利用加入死 結的方式來檢驗安全性質。

3.3 安全性質檢驗引擎

欲檢驗的安全性質將透過安全檢驗引擎（Figure 3-3）來執行，輸入端分別 為子系統模型和image automata(安全性質模型)，皆以CCS檔案格式作為輸入端格 式，安全檢驗引擎以image automata作為判斷條件，當發現違反系統性值時將會 在系統中加入死結狀態。如果檢驗都沒錯誤，表示系統符合此安全狀態。安全檢 驗引擎採用BFS ( breadth first search)演算法配合Queue資料結構來完成運作，其 中Queue用來記錄子系統中所有的行程和檢驗的image automata目前的狀態，剛開 始將會存入每個行程的初始狀態（包含image automata）。當平行合成在子系統中 可以展開新的狀態時，將會同時檢查目前所處的image automata狀態是否也

a d

d -a a

a

a -b b

b c -d -c

π

Checking Safety Engine

Correct!!

Find Deadlock

Subsystem model

Safety property ( image automata) For CCS

File Format

Figure 3-3 安全檢驗引擎架構圖。

可進行至下一個狀態。安全性質的狀態轉移方式將和原本的同步移轉不太一樣，

此時image automata 的狀態轉移不再侷限於必須在同步行動完成後，反而不論是 否完成同步動作，只要是相同的行動(不在侷限於 two-way rendezvous 必須兩兩 配對來同步轉移到新的狀態)，都可以轉移到下一個可達狀態。由於利用 BFS 演

算法，我們可以完整的列舉出所有系統的狀態。在列舉的過程中，只要image automata 進入了違反狀態（即所謂的π），我們會將子系統目前所轉移到的新狀 態標記為死結狀態，由於死結狀態代表系統進入一個違反的狀態，此死結狀態將 不將此加入Queue 中做擴展。

在Figure 3-4(a)有三個行程P1、P2 和P3，我們將用其解說安全檢驗引內部運 作情況。首先Figure 3-5(a)為整個系統合成階層圖，利用buttom-up的方式，子系 統是將先結合P1 和P2，接著再去結合(P1||P2)和P3 來完成整個系統；另有一個S1

為image automata(安全性質模型Figure 3-4(b)），我們會將其加入適當階

Figure 3-4 子系統 P1,P2,P3 和安全性質 S1 (a) P1,P2 和 P3 的 LTS .

(b) 安全性質表示成image automata S1

層，並利用局部性分析來檢驗是否違反安全性質S1。我們假設當系統發生某項記 錄後如Figure 3-4 (b)發生連續的行動a,b 或 a,c,a,b 或a,c,…..,a,b時，系統將違反 安全性質，即系統會進入死結狀態。

(a) (c)

(b)

Figure 3-5 (P1||P2)||P3 平行合成詳細圖表 (a) P1、P2 和 P3 的階層式合成架構圖

(b) P1 和 P2平行合成後的LTS (c) 全域的LTS C2.

在執行檢驗安全性質前，我們將利用Figure 3-5來回顧如何執行階層式結合 的步驟。為了簡化表示方式我們定義簡單的式子如下：

) state to , action , state from

name(

process

如果式子為 代表在P1 中，狀態 0 經由行動轉移到狀態 1；同樣的 我們也可以套用在平行合成中，例如： 表示P1 和P2 目前都 在狀態0，透過同步溝通a,-a可以轉移到自己的各自狀態 1。利用這樣的式子配合 export set，我們知道哪些action是需要展開讓下個階層可以做同步的溝通。首先 P1 和 P2 的 起 始 狀 態 都 為 0 ， 可 以 展 開 兩 個 不 同 的 狀 態 表 示 為

和 ，接著我們看後面一條式子，又可

以展開一個新的狀態表示為 ，然後再展開一個狀態表示為

，此時回到了最原始的狀態，因此這條式子將不需要再展 開。利用相同的方式開頭第一條式子也可以擴展下去，最後完成level-1 的合成結 果如

) 1 , a , 0

P1 (

) 1

||

,1 a -

||

a , 0

||

0

P2(

||

P1

) 1

||

,1 a -

||

a , 0

||

0

P2(

||

P1 _P1||P2(0||0, ||- a,0||1)

) 2

||

,0 b -

||

, 1

||

0

P2(

||

P1

) 0

||

,0 d -

||

, 0

||

0

P2(

||

P1

Figure 3-5(b)所示。level-1 合成完畢後的結果和P3 繼續做平行合成，最後可 以得到level-3 的C2，所有的狀態都被列舉出來。

(a)

(b)

000 ( (P1||P2)ΨS1') || P3

110 220

011

No Export set

02π

(c)

Figure 3-6 加入安全性質後的平行合成內部圖表 (a)將安全性質利用階層式方式加入系統中檢驗

(b)子系統C1’ = (P1|| P2)ΨS1’

(c) 包含死結的全域系統C2’ =( (P1|| P2)ΨS1’)||P3

Figure 3-6表示在子系統中加入安全性質來做檢測，我們將其記做(P1|| P2)Ψ S1，讀作P1 compose P2 psi S1。Ψ這個動作有點類似合成的意味，但他並不屬於 two-way or multi-way的同步模式。圖中我們可以發現每個合成狀態旁都跟著一個

目前可達的image automata狀態，舉例來說Figure 3-6(b)一開始的起使狀態都為 0 安全檢驗引擎將所有行程的初始狀態都放入Queue中進行BFS的展開方式，P1 和 P2 在經過行動-a的狀態轉移時（記作 ），由於-a也包含於image automataS1 欲檢驗的行動，因此S1 其目前狀態也會平行的由狀態 0 轉移入狀態 1，接著 進行轉移時，S1 同樣可以經過行動-b轉移到下一個 狀態，此時S1 發現自己進入了π狀態，他將通知安全檢驗引擎要將剛剛新產生 的狀態標示為π狀態（如

) 1

||

,0 a -

||

, 0

||

0

P2(

||

P1

) 2

||

,0 b -

||

, 0

||

0

P2(

||

P1

Figure 3-6(b)狀態編號(12,π)），代表系統在此處有機會 進入死結狀態，、接著安全檢驗引擎會將其從BFS的Queue中剔除，原本會擴展 的狀態也將不會在系統出現（如Figure 3-6(b)狀態編號(10,π)）。子系統C1’中最 後顯示找出三個死結狀態，利用此子系統C1’再去和P3 做平行合成，將發現全域 系統最後會出現一個死結狀態。這提供了一個重要訊息，雖然在C1’中有三個死 結狀態，但這是在子系統的行為，如果擴展到全域系統中，由於其他行程的影響，

全域系統不一定會進入所有的死結狀態，如Figure 3-6(c)。

3.4 新型態合成引擎

在一般的檢驗安全性質作法中，有另一種不破壞系統原有性質的作法，他是 利用分裂行動的方式來增加死結狀態，而在死結產生的同時還能繼續保持系統原 有系統特性，但實際上這種作法會發生一個狀況－錯亂的死結狀態。在Figure 3-7 (a)我們利用兩名顧客在加油站找零錢的例子來說明這種情況的產生。正確的情 況是當顧客1 在索價後，加油站系統必須正確的找錢給顧客 1，同樣的加油站系 統也必須提供正確的服務給顧客2。當應該找給顧客 2 的錢最後卻找給顧客 1，

此時發生找錯錢的狀況，此時將違反系統的合法行為。這樣的安全檢驗引擎同樣 的可以檢驗出不合法狀態，並加入死結狀態，但卻發現在顧客1 原本正確的行為 卻也進入了死結狀態（此死結狀態是由顧客2 索價後，加油站系統卻錯將應該給

顧客1 的錢找給了顧客 2，如圖Figure 3-7(b)）。

會發生錯亂的死結狀態在於原系統中設計的不良，當系統設計者認為在某種 狀態下透過不同的行動(行動>1 時)可以轉移到相同的狀態，而欲檢驗的安全性質 透過不同的行動會轉移到不同的狀態時，雖然利用安全性質檢驗引擎可以找出系 統錯誤，但卻沒法精確的表示如何出錯，甚至原本正確的系統行為卻反而變成違 反的狀況。但這樣的情況在我們的安全檢驗引擎中並不會發生，原因在於我們的

30 00

40

charge1

change1

charge2

change2 30

00

40

charge1

change1

charge2

change2

π

change2 change1

π 40 30

00⎯^charge1⎯ →⎯ ⎯⎯ →^change⎯⎯² π 40 30

00⎯^charge1⎯ →⎯ ⎯^change⎯ →⎯¹

使用 ArCats的結合安全檢驗引擎將會自動化的分裂必要的狀態

30,1

00,0

40,0

charge1 change1

charge2

change2

40,π ^change2

change1 30,2

40,π

change2 change1

(a) (b)

(c)

Figure 3-7 死結錯亂圖 (a) 部分 Gas-station 系統中的行為

(b) 加入死結後的行為圖

(c)使用 ArCats 安全檢驗引擎所產生的行為

合成引擎將會加入安全性質狀態ID 作為製作新狀態 ID 的元素，這樣做的好

處在於能自動分辨出何時該分裂狀態，也避免了死結錯亂的產生。底下我們將介 紹改良過的ArCats 合成引擎，其如何產生新的狀態 ID。

3.4.1 狀態 ID 的資料結構

首先我們從資料結構介紹。ArCats狀態ID的型態為unsigned long long int 由 表格 3-1可知，其可以儲存到相當大的狀態ID，由於目前 64bit的作業系統和硬 體漸漸普及，未來在移植到64bit的系統也將是相對的容易。

表格 3-1 狀態 ID 資料結構示意圖

Type Bits Possible Values

unsigned long long int 64 0 to 18,446,744,073,709,551,615

3.4.2 產生新的狀態 ID

製作新的狀態ID 的流程總共有兩個部分，如下所示：

（1） .根據子系統中每個 LTS 和將檢驗的安全性質 LTS 的最大狀態 ID 來 決定位移數。

（2） .新的狀態 ID 是根據(1)所得到的位移數用 left bit-shift 運算子做移位 動作，並將每個LTS 的目前狀態 ID 利用 bitwise OR 運算子和新的狀 態做結合，此時將獲得部分新的ID。

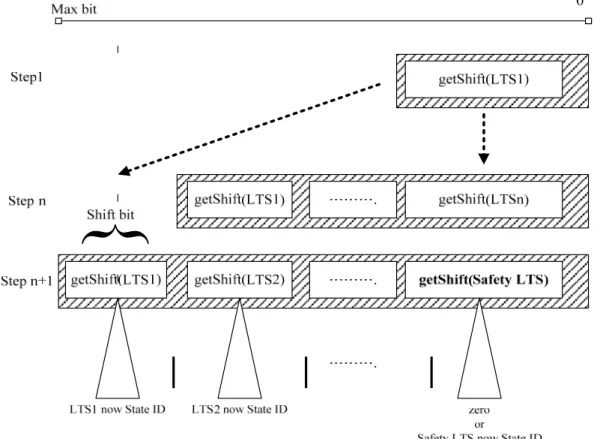

如Figure 3-8所表式，總共有n 個行程進行平行合成並同時檢驗一個image automata，在Step1 時，LTS1 首先根據getshift()來獲得位移數並作移位動作和利

Figure 3-8 安全行程製作新狀態 ID 示意圖

用bitwise OR 來和新狀態作結合，如此動作重複到 Step n+1，最後的安全性 質行程也加入製作新的狀態ID。

3.4.3 重新對應( Re-Mapping ) 狀態 ID

由於多加入LTS 製作新的狀態 ID，儘管我們使用了 64bit 的數字系統，但還 是有可能在製作新狀態ID 的過程中，造成數字系統的溢位(overflow)。實際上在 作局部性分析時只要同時以 64 個 LTS 來合成新的狀態 ID 時，幾乎數字系統就 會發生overflow，此時將降低驗證工具的更能，或許以更彈性的數字系統來取代 舊有的數字系統，可以解決此問題。

Figure 3-9 re-mapping 示意圖

為了降低 overflow 的發生，我們通常在每個子系統完成所有的狀態列舉 後，就會做一次 re-mapping 的動作，所謂 re-mapping 就是將原本排列鬆散的狀 態ID 集，透過重設狀態 ID，將每個 ID 縮小到適當的位數。透過 re-mapping 類 似壓縮的方式將狀態ID 縮小，可利於當下一個階段在製造新的狀態 ID 時，將

能減少因為狀態ID過大或同時合成狀態個數過多造成數字系統overflow，導致 compose engine的失效。Figure 3-9為remapping的示意圖，假設合成後共有N個新 的狀態ID，如果N=100，表示系統中有些狀態ID過大，如例如最大的狀態ID為 345000，事實上如果壓縮狀態ID，應該使用 99 這個號碼就可以表示此狀態ID，

故經過re-mapping後將可以化減到適當數字N-1。

雖然分裂狀態可能會造成佔用更多的儲存空間，但卻可以解決死結錯亂的發 生，如此系統偵測出來的錯誤才有意義，也更精確。事實上要減少狀態分裂的發 生，必須由改善欲檢驗的安全性質來著手，也就是說如何寫出一個好的安全性質 使其能符合檢驗系統將是模型驗證中一門重要的課題。

3.5 使用 ArCats 檢驗 Gas-station 系統

在Figure 3-1中顯式了加油站的局部性分析系統架構，本小節中將利用加油 站的例子，說明如何利用我們實做於ArCats上的安全檢驗引擎來檢驗系統的安全 性質。3.5.1將先介紹加油站系統架構，並模型化系統和所要檢測的系統性質。3.5.2 將利用ArCats檢測出系統的錯誤。

3.5.1 模型化 Gas-station

加油站系統最早由Helmbold和Luckham[13]所提出，我們利用Cheung[29]所 提供的CSP原圖改寫為CCS的方式。

0

2 1

activate

-staet1

charge2

-finish1 3 -staet2 -finish2

charge1 Pump

(c).Behavior of Pump.

0 3

2 1

Custom1

ay1

change1

finish1 start1

prep

0 3

2 1

Custom2

prepay2

change2

finish2 start2

(d).Behavior of two customers Custom1 and Custom2.

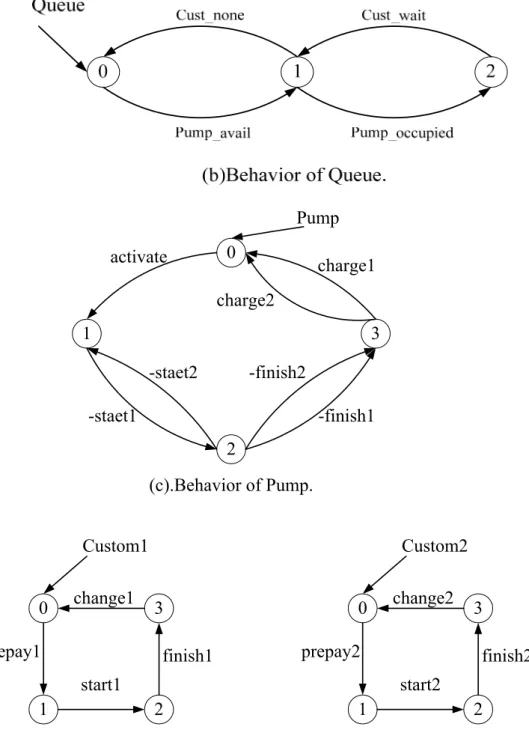

Figure 3-10 利用 two-way rendezvous 的方式製作 Gas-station 的五個子系統 (a)Operator (b)Queue (c)Pump (d)Custom1 和 Custom2

假設目前有兩位顧客於加油站加油，則加油站系統是由五個子系統所構成，

分別為:Operator、Queue、Pump、Custom1、Custom2。其中Operator和Queue將 持 續 提 供 顧 客 （Custom1,Custom2 ） 的 服 務 要 求 。 每 個 子 系 統 利 用 two-way

rendezvous的溝通方式建構出所需要的LTS模型，Figure 3-10顯示所有模型化後的 子系統：

0

π 1

charge2

change1

charge1

2 charge1

charge1 Right_Charge＇

change2 charge2

change2

change1 charge2

change2 change1

(a)Image automata of Right_Change

0

π 1

start2

finish2

start1

2 start

1

start1 Right_Service＇

finish2 start2

finish2 finish

1 start2

finish2 finish1

(b)Image automata of Right_Service Figure 3-11 兩種安全性質 LTS 圖示

(a)表示系統是否正確找錢的 Right_Change’(b)表示系統是否提供正確服務的 Right_Service’

這裡我們將提供簡易的安全性質供ArCats檢驗，如圖Figure 3-11分別是檢驗

（a）當顧客要求找錢時，是否能夠正確的找錢給每位顧客。(b) 當顧客要求服 務時，是否能正確的提供服務給要求的顧客，其中π代表死結狀態。實際上在檢 驗安全性質時（a），原本應該找給顧客1 的錢在某種狀態下將可能錯誤的找給顧 客2 而發生找錢錯亂，此時系統將違反正確找錢的安全性質。而（b）不會違反 安全性質。

3.5.2 使用 ArCats 檢驗 Gas-Station

當我們利用ArCats按照如Figure 3-1的階層式架構去作局部性分析後，檢驗結 果將會以CCS檔案格式做為輸出，此時我們可以利用ArCats的附加功能將CCS 檔案透過dot轉換成圖形方便觀察。

Figure 3-12 在 level_1 中做 Right_change 安全性質檢驗的子系統 Counter

Figure 3-12表示利用ArCats功能轉換出來的子系統Counter，藍色方形狀態表示初 始狀態，紅色六角形狀態表示死結狀態，黃色線條表示平行合成後形成內部行為

τ。從子系統Operator和Queue在做合成並檢驗安全性質Right_change時，可發現 會出現違反情況，系統有可能會進入死結狀態，而Figure 3-13中Stau為特別保留 的全域行動，經由Stau所轉移到的狀態必為死結狀態，圖中顯示當整個系統進行 平行合成後，系統確實會進入了死結狀態。因此我們可以追塑到當

Figure 3-13 Gas-Station 經過最小化後的最終結果

0

3

1

2 charge1

start1 start2 acivate finish1

finish2 charge2

Pump

Figure 3-14 修正過後的 Pump Model

加入安全性質後，和其他子系統做平行合成卻仍然發生死結的地方，由Figure 3-1 可以看出在level-2 的Pump是第一個和Counter進行平行合成後仍然有死結產生的 地方，故我們可以去修正Pump的模型，修正後的Pump如Figure 3-14所示，當我 們再利用修正後的模型來檢驗Right_change時，將發現子系統並不會出現死

Figure 3-15 Gas-Station 使用正確的 Pump 平行合成並最小化後的最終結果

結狀態，最終全域系統經過最小化後將呈現如 Figure 3-15，系統只會留下一個行 動Tau，代表系統將會正確的運行，且能夠持續不斷的運作下去而不會進入死結 的狀態。

當檢驗Right_service 時，由於系統中並未產生死結狀態，故系統最終將會正 確的運行。
