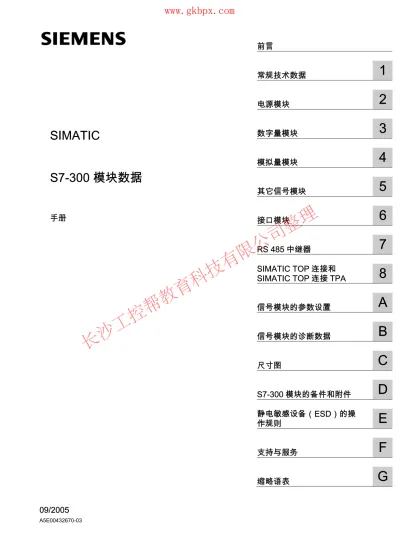

SIMATIC
S7-300 模块数据
手册
前言
常规技术数据 1
电源模块 2
数字量模块 3
模拟量模块 4
其它信号模块 5
接口模块 6
RS 485 中继器 7
SIMATIC TOP 连接和
SIMATIC TOP 连接 TPA 8
信号模块的参数设置 A
信号模块的诊断数据 B
尺寸图 C
S7-300 模块的备件和附件 D
静电敏感设备（ESD）的操
作规则 E
支持与服务 F
缩略语表 G
长沙工控帮教育科技有限公司整理
安全技术提示
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全的提示用一个警告三角表示，仅与财产 损失有关的提示不带警告三角。警告提示根据危险等级由高到低如下表示。
危险
表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告
表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心
带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
小心
不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。
注意
表示如果不注意相应的提示，可能会出现不希望的结果或状态。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。如果在某个警告提示中带有警告可能导致人身 伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员
仅允许安装和驱动与本文件相关的附属设备或系统。设备或系统的调试和运行仅允许由合格的专业人员进行。本文 件安全技术提示中的合格专业人员是指根据安全技术标准具有从事进行设备、系统和电路的运行，接地和标识资格 的人员。
按规定使用
请注意下列说明：
警告
设备仅允许用在目录和技术说明中规定的使用情况下，并且仅允许使用西门子股份有限公司推荐的或指定的外部设 备和部件。设备的正常和安全运行必须依赖于恰当的运输，合适的存储、安放和安装以及小心的操作和维修。
商标
所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。标签中的其他符号可能是一些其他商标，这是出于保 护所有者权利的目地由第三方使用而特别标示的。
责任免除
我们已对印刷品中所述内容与硬件和软件的一致性作过检查。然而不排除存在偏差的可能性，因此我们不保证印刷 品中所述内容与硬件和软件完全一致。印刷品中的数据都按规定经过检测，必要的修正值包含在下一版本中。
长沙工控帮教育科技有限公司整理
前言
本手册目的
本手册中包含的信息可用作 S7-300 信号模块、电源模块和接口模块的操作、功能及其技术数 据的参考资料。
如何安装（例如装配和布线）使用这些模块的 S7-300 或 ET 200M 系统的相关信息，在相关 手册中有说明。
需要的基本知识
本手册假定您具有自动化工程领域的常识。
本手册适用范围
本手册基于手册发行时有效的数据描述各组件。
SIEMENS 有权增加每个新组件以及每个更新版本的组件的产品信息。
相对于先前版本的变更
本手册阐述内容相对于先前版本的变更/改进：
• 更改了订货号或文档包（请参见“文档包的配置”）。
• 进行了一些细微的更正。
长沙工控帮教育科技有限公司整理
前言
在整个文档结构中的位置
下表说明了 S7-300 文档包的概况。
手册名称 说明
手册
• CPU 31xC 和 CPU 31x，技术数据
控制及显示元素、通讯、存储器原理、周期和响应时间，
技术数据 参考手册
• CPU 数据：CPU 312 IFM – 318-2 DP
控制及显示元素、通讯、存储器原理、周期和响应时间，
技术数据 操作手册
• S7-300、CPU 31xC 和 CPU 31x：安装
项目设计、安装、接线、寻址、调试、维护和测试功能，
诊断和故障排除。
安装手册
• S7-300 自动化系统：安装：CPU 312 IFM – 318-2 DP
项目设计、安装、接线、寻址、调试、维护和测试功能，
诊断和故障排除。
系统手册
PROFINET 系统说明
PROFINET 的基本知识：
网络组件、数据交换和通讯、PROFINET IO、基于组件的 自动化、PROFINET IO 和基于组件的自动化的应用实例 编程手册
从 PROFIBUS DP 移植到 PROFINET IO
从 PROFIBUS DP 移植到 PROFINET IO 的准则。
手册
• CPU 31xC：技术功能
• 实例
技术功能描述：定位、计数、点对点连接、循环控制。
CD 中包含技术功能的实例
您当前阅读的手册
• S7-300 自动化系统：模块数据
描述信号模块/电源模块/接口模块的功能及技术数据的情况。
指令列表
• CPU 312 IFM – 318-2 DP
• CPU 31xC 和 CPU 31x
CPU 指令集和相应的执行时间列表。可执行块的列表。
入门指南
“入门指南”手册的可用文档集：
• CPU 31x：调试
• CPU 31xC：调试
• CPU 31xC：使用模拟量输出定位
• CPU 314C：使用数字量输出定位
• CPU 31xC：计数
• CPU 31xC：规则
• CPU 31xC：点对点连接
• CPU 31x-2 PN/DP：调试 PROFINET IO 子网
“入门指南”文档提供逐步的操作说明，重点集中在如何调试 一个具有完整功能的应用系统上。
下表说明了 ET 200M 文档包的概况。
手册名称 说明
分布式 IO 手册
• 手册
讲述项目设计、安装和接线
过程自动化信号模块，参考手册
• 参考手册
描述过程自动化集成、使用 SIMATIC PDM 组态参数、数 字量输入模块和数字量输出模块的情况。
长沙工控帮教育科技有限公司整理
前言
标记说明
本手册包含了能够快速定位具体信息的多种途径：
• 手册的开头是一份综合性目录，包括内容部分各图表的索引。
• 在各章的页面上提供内容信息。
• 在附录部分之后，附加了词汇表，以定义所使用的重要技术术语。
• 手册的结束部分是一份综合索引，便于快速找到所需的信息。
回收和处理
S7-300 组件是环保组件，故适合回收。为了使旧设备的回收和处理符合环保要求，请联系经 认证的电子废料处理服务机构。
标准及认证
参见
标准及认证（页 1-1）
长沙工控帮教育科技有限公司整理
前言
长沙工控帮教育科技有限公司整理
目录
前言... iii 1 常规技术数据 ... 1-1 1.1 标准及认证 ... 1-1 1.2 电磁兼容性 ... 1-7 1.3 模块和备用电池的运输和存储条件... 1-8 1.4 S7-300 运行的机械和环境气候条件 ... 1-9 1.5 关于绝缘测试、安全等级、防护等级以及 S7-300 的额定电压的信息 ... 1-11 1.6 S7-300 的额定电压 ... 1-11 1.7 SIPLUS S7-300 模块 ... 1-12 1.8 SIPLUS S7-300 模块的机械和气候环境工作条件... 1-14 2 电源模块 ... 2-1 2.1 电源模块 PS 305; 2 A；(6ES7 305-1BA80-0AA0) ... 2-1 2.2 电源模块 PS 307; 2 A；(6ES7 307-1BA00-0AA0) ... 2-5 2.3 PS 307; 5 A 电源模块；(6ES7 307-1EAx0-0AA0)... 2-8 2.4 PS 307; 10 A 电源模块；(6ES7 307-1KA00-0AA0) ... 2-13 3 数字量模块... 3-1 3.1 模块概述... 3-2 3.2 选择和调试数字量模块的步骤 ... 3-6 3.3 数字量模块编程... 3-7 3.4 数字量模块诊断... 3-8 3.5 数字量输入模块 SM 321; DI 32 x DC 24 V；(6ES7 321-1BL00-0AA0)... 3-9 3.6 数字量输入模块 SM 321; DI 32 x AC 120 V；(6ES7 321-1EL00-0AA0)... 3-12 3.7 数字量输入模块 SM 321; DI 16 x DC 24 V；(6ES7 321-1BH02-0AA0)... 3-14 3.8 数字量输入模块 SM 321; DI 16 x DC 24 V 高速模块；(6ES7 321-1BH10-0AA0) ... 3-16 3.9 数字量输入模块 SM 321; DI 16 x DC 24 V；带硬件中断和诊断中断，同步；
(6ES7 321-7BH01-0AB0)... 3-18 3.9.1 同步模式... 3-22 3.9.2 SM 321; DI 16 x DC 24 V 的参数... 3-23 3.9.3 SM 321; DI 16 x DC 24 V 的诊断信息 ... 3-25 3.9.4 SM 321; DI 16 x DC 24 V 的反应情况 ... 3-26 3.9.5 SM 321; DI 16 x DC 24 V 的中断... 3-27 3.10 数字量输入模块 SM 321; DI 16 x DC 24 V；源输入；(6ES7 321-1BH50-0AA0) ... 3-29 3.11 数字量输入模块 SM 321; DI 16 x UC 24/48 V；(6ES7 321-1CH00-0AA0)... 3-31
长沙工控帮教育科技有限公司整理
目录
3.12 数字量输入模块 SM 321; DI 16 x DC 48-125 V；(6ES7 321-1CH20-0AA0)... 3-34 3.13 数字量输入模块 SM 321; DI 16 x AC 120/230 V；(6ES7 321-1FH00-0AA0) ... 3-36 3.14 数字量输入模块 SM 321; DI 8 x AC 120/230 V；(6ES7 321-1FF01-0AA0)... 3-39 3.15 数字量输入模块 SM 321; DI 8 x AC 120/230 V ISOL；(6ES7 321-1FF10-0AA0)... 3-43 3.16 数字量输出模块 SM 322; DO 32 x DC 24 V/0.5 A；(6ES7 322-1BL00-0AA0) ... 3-47 3.17 数字量输出模块 SM 322; DO 32 x AC 120/230 V/1 A；(6ES7 322-1FL00-0AA0)... 3-52 3.18 数字量输出模块 SM 322; DO 16 x DC 24 V/0.5 A；(6ES7 322-1BH01-0AA0)... 3-57 3.19 数字量输出模块 SM 322; DO 16 x DC 24 V/0.5 A 高速模块；(6ES7 322-1BH10-0AA0) ... 3-61 3.20 数字量输出模块 SM 322; DO 16 x UC 24/48 V；(6ES7 322-5GH00-0AB0)... 3-65 3.20.1 数字量输出模块 SM 322; DO 16 x UC 24/48 V 的参数... 3-69 3.21 数字量输出模块 SM 322; DO 16 x AC 120/230 V/1 A；(6ES7 322-1FH00-0AA0) ... 3-71 3.22 数字量输出模块 SM 322; DO 8 x DC 24 V/2 A；(6ES7 322-1BF01-0AA0) ... 3-74 3.23 带诊断中断的数字量输出模块 SM 322; DO 8 x DC 24 V/0.5 A；(6ES7 322-8BF00-0AB0) ... 3-78 3.23.1 SM 322; DO 8 x DC 24 V/0.5 A 的参数... 3-83 3.23.2 SM 322; DO 8 x DC 24 V/0.5 A 的诊断性能 ... 3-84 3.23.3 SM 322; DO 8 x DC 24 V/0.5 A 的反应情况 ... 3-86 3.23.4 SM 322; DO 8 x DC 24 V/0.5 A 的中断情况 ... 3-87 3.24 数字量输出模块 SM 322; DO 8 x DC 48-125 V/1.5 A；(6ES7 322-1CF00-0AA0)... 3-88 3.25 数字量输出模块 SM 322; DO 8 x AC 120/230 V/2 A；(6ES7 322-1FF01-0AA0)... 3-92 3.26 数字量输出模块 SM 322; DO 8 x AC 120/230 V/2 A ISOL；(6ES7 322-5FF00-0AB0) ... 3-96 3.26.1 SM 322; DO 8 x AC 120/230 V/2 A ISOL 的参数 ... 3-100 3.26.2 SM 322; DO 8 x AC 120/230 V/2 A ISOL 的诊断 ... 3-101 3.26.3 SM 322; DO 8 x AC 120/230 V/2 A ISOL 的中断 ... 3-102 3.27 继电器输出模块 SM 322; DO 16 x Rel. AC 120/230 V；(6ES7 322-1HH01-0AA0)... 3-103 3.28 继电器输出模块 SM 322; DO 8 x Rel. AC 230 V；(6ES7 322-1HF01-0AA0) ... 3-108 3.29 继电器输出模块 SM 322; DO 8 x Rel. AC 230 V/5 A；(6ES7 322-5HF00-0AB0)... 3-113 3.29.1 SM 322 (DO 8 x Rel. AC 230 V/5 A) 的参数... 3-117 3.29.2 SM 322 (DO 8 x Rel. AC 230 V/5 A) 的诊断... 3-118 3.29.3 SM 322 (DO 8 x Rel. AC 230 V/5 A) 的中断... 3-119 3.30 继电器输出模块 SM 322 (DO 8 x Rel. AC 230 V/5 A)；(6ES7 322-1HF10-0AA0) ... 3-120 3.31 数字 IO 模块 SM 323; DI 16/DO 16 x DC 24 V/0.5 A；(6ES7 323-1BL00-0AA0)... 3-126 3.32 数字 IO 模块 SM 323 (DI 8/DO 8 x DC 24 V/0.5 A)；(6ES7 323-1BH01-0AA0)... 3-130 3.33 数字 IO 模块 SM 327（DI 8/DX 8 x DC 24 V/0.5 A，可编程）；
(6ES7 327-1BH00-0AB0)... 3-134 3.33.1 SM 327 (DI 8/DX 8 x DC 24 V/0.5 A) 的参数... 3-138 3.33.1.1 SM 327 (DI 8/DX 8 x DC 24 V/0.5 A) 的数据记录 1 的结构... 3-139
长沙工控帮教育科技有限公司整理
目录
4 模拟量模块... 4-1 4.1 模块概述... 4-2 4.1.1 模拟量输入模块： ... 4-2 4.1.2 模拟量输出模块： ... 4-4 4.1.3 模拟 IO 模块： ... 4-5 4.2 从选择模拟量模块到调试 ... 4-6 4.3 模拟值可视化... 4-7 4.3.1 模拟量输入通道的模拟值表示 ... 4-8 4.3.2 模拟量输出通道的模拟值表示 ... 4-20 4.4 设置模拟量输入通道的测量方法和量程... 4-24 4.5 模拟量模块的反应 ... 4-27 4.5.1 电源电压和工作模式的影响... 4-27 4.5.2 模拟值范围的影响 ... 4-28 4.5.3 操作限制和基本误差限制的影响... 4-29 4.6 模拟量模块的转换时间和周期时间... 4-30 4.7 模拟量输出通道的稳定时间和响应时间... 4-33 4.8 模拟量模块编程... 4-34 4.8.1 模拟量输入模块的参数 ... 4-35 4.8.2 模拟量输出模块的参数 ... 4-37 4.8.3 模拟量 IO 模块的参数 ... 4-38 4.9 将传感器连接到模拟量输入... 4-39 4.9.1 连接电气隔离传感器... 4-40 4.9.2 连接非隔离传感器 ... 4-42 4.10 连接电压传感器... 4-44 4.11 连接电流传感器... 4-45 4.12 连接电阻温度计和电阻 ... 4-47 4.12.1 将电阻温度计连接到 SM 331; AI 8 x 13 位 ... 4-50 4.13 连接热电偶 ... 4-51 4.13.1 连接带内部补偿的热电偶 ... 4-53 4.13.2 连接带外部补偿的热电偶 ... 4-54 4.13.3 将带温度补偿的热电偶连接到 SM 331; AI 8 x TC... 4-56 4.13.4 使用电阻温度计将热电偶连接到 SM 331; AI 8 x TC... 4-56 4.14 将负载/执行器连接到模拟量输出... 4-57 4.15 将负载/执行器连接到电压输出 ... 4-58 4.16 将负载/执行器连接到电流输出 ... 4-60 4.17 模拟量模块的诊断功能 ... 4-62 4.17.1 模拟量输入模块的诊断消息... 4-63 4.17.2 模拟量输出模块的诊断消息... 4-63 4.17.3 模拟量输入模块的出错原因及故障排除... 4-64 4.17.4 模拟量输出模块的出错原因及故障排除... 4-64 4.18 模拟量模块的中断 ... 4-65 4.19 模拟量输入模块 SM 331; AI 8 x 16 位；(6ES7 331-7NF00-0AB0) ... 4-67 4.19.1 SM 331; AI 8 x 16 位的工作原理... 4-72 4.19.2 SM 331; AI 8 x 16 位的测量方法和范围... 4-74 4.20 模拟量输入模块 SM 331; AI 8 x 16 位；(6ES7 331-7NF10-0AB0) ... 4-76 4.20.1 SM 331; AI 8 x 16 位的工作原理... 4-79
长沙工控帮教育科技有限公司整理
目录
4.20.3 SM 331; AI 8 x 16 位的测量方法和范围... 4-83 4.21 模拟量输入模块 SM 331; AI 8 x 14 位高速；同步；(6ES7 331-7HF0x-0AB0)... 4-85 4.21.1 同步模式... 4-89 4.21.2 SM 331; AI 8 x 14 位高速模块的操作原理 ... 4-91 4.21.3 SM 331; AI 8 x 14 位高速模块的测量方法和范围... 4-93 4.22 模拟量输入模块 SM 331; AI 8 x 13 位；(6ES7 331-1KF01-0AB0)... 4-95 4.22.1 SM 331; AI 8 x 13 位的参数 ... 4-101 4.22.2 SM 331; AI 8 x 13 位的测量方法... 4-102 4.23 模拟量输入模块 SM 331; AI 8 x 12 位；(6ES7 331-7NF00-0AB0)... 4-103 4.23.1 SM 331; AI 8 x 12 位的操作原理... 4-108 4.23.2 SM 331; AI 8 x 12 位的测量方法和范围... 4-111 4.24 模拟量输入模块 SM 331; AI 8 x RTD；(6ES7 331-7PF00-0AB0)... 4-114 4.24.1 SM 331; AI 8 x RTD 的操作原理 ... 4-119 4.24.2 操作模式... 4-122 4.24.3 SM 331; AI 8 x RTD 的测量方法和范围 ... 4-125 4.25 模拟量输入模块 SM 331; AI 8 x TC；(6ES7 331-7PF10-0AB0)... 4-127 4.25.1 SM 331; AI 8 x TC 的操作原理... 4-133 4.25.2 操作模式... 4-135 4.25.3 SM 331; AI 8 x TC 的测量方法和范围... 4-138 4.26 模拟量输入模块 SM 331; AI 2 x 12 位 (6ES7 331-7KB02-0AB0) ... 4-141 4.26.1 SM 331; AI 2 x 12 位的工作原理... 4-146 4.26.2 SM 331; AI 2 x 12 位的测量方法和量程... 4-148 4.27 模拟量输出模块 SM 332; AO 8 x 12 位；(6ES7 332-5HF00-0AB0)... 4-151 4.27.1 SM 332; AO 8 x 12 位的工作原理 ... 4-154 4.27.2 输出范围 SM 332; AO 8 x 12 位... 4-155 4.28 模拟量输出模块 SM 332; AO 4 x 16 位；同步；(6ES7 332-7ND01-0AB0) ... 4-156 4.28.1 同步模式... 4-161 4.28.2 SM 332; AO 4 x 16 位的工作原理 ... 4-163 4.28.3 输出范围 SM 332; AO 4 x 16 位... 4-164 4.29 模拟量输出模块 SM 332; AO 4 x 12 位；(6ES7 332-5HD01-0AB0) ... 4-165 4.29.1 SM 332; AO 4 x 12 位的工作原理 ... 4-169 4.29.2 输出范围 SM 332; AO 4 x 12 位... 4-170 4.30 模拟量输出模块 SM 332; AO 2 x 12 位；(6ES7 332-5HB01-0AB0) ... 4-171 4.30.1 SM 332; AO 2 x 12 位的工作原理 ... 4-175 4.30.2 输出范围 SM 332; AO 2 x 12 位... 4-176 4.31 模拟 IO 模块 SM 334; AI 4/AO 2 x 8/8 位；(6ES7 334-0CE01-0AA0) ... 4-178 4.31.1 SM 334; AI 4/AO 2 x 8/8 位的工作原理... 4-183 4.31.2 SM 334; AI 4/AO 2 x 8/8 位的测量方法/输出类型和量程/输出范围... 4-184 4.32 模拟量 IO 模块 SM 334; AI 4/AO 2 x 12 位；(6ES7 334-0KE00-0AB0)... 4-185 4.32.1 SM 334; AI 4/AO 2 x 12 位的操作原理... 4-190 4.32.2 SM 334; Al 4/AO 2 x 12 位的测量/输出方法和测量/输出范围 ... 4-190
长沙工控帮教育科技有限公司整理
目录
5 其它信号模块 ... 5-1 5.1 模块概述... 5-1 5.2 模拟器模块 SM 374; IN/OUT 16；(6ES7 374-2XH01-0AA0) ... 5-2 5.3 占位模块 DM 370；(6ES7 370-0AA01-0AA0) ... 5-5 5.4 位置解码器模块 SM 338; POS-INPUT；(6ES7 338-4BC01-0AB0) ... 5-9 5.4.1 同步模式... 5-13 5.4.2 SM 338; POS-INPUT 的功能；编码器值采集... 5-14 5.4.2.1 格雷码/二进制码转换器 ... 5-14 5.4.2.2 传送的编码器值和转换规则... 5-15 5.4.2.3 冻结功能... 5-16 5.4.3 SM 338; POS-INPUT 编程... 5-17 5.4.4 SM 338; POS-INPUT 寻址... 5-18 5.4.5 SM 338; POS-INPUT 的诊断 ... 5-20 5.4.6 SM 338; POS-INPUT 的中断 ... 5-22 6 接口模块 ... 6-1 6.1 模块概述... 6-1 6.2 接口模块 IM 360；(6ES7 360-3AA01-0AA0)... 6-2 6.3 接口模块 IM 361；(6ES7 361-3CA01-0AA0) ... 6-5 6.4 接口模块 IM 365；(6ES7 365-0BA01-0AA0)... 6-7 7 RS 485 中继器... 7-1 7.1 应用领域和属性；(6ES7 972-0AA01-0XA0)... 7-2 7.2 RS 485 中继器；(6ES7 972-0AA01-0XA0) 的设计 ... 7-3 7.3 未接地和接地运行的 RS 485 中继器... 7-4 7.4 技术数据... 7-6 8 SIMATIC TOP 连接和 SIMATIC TOP 连接 TPA ... 8-1 8.1 模块概述... 8-1 8.2 接线组件... 8-4 8.2.1 准备连接电缆... 8-4 8.2.2 为前连接器模块接线... 8-6 8.2.3 在接线板上端接连接电缆 ... 8-9 8.2.4 将执行器/传感器连接到接线板 ... 8-10 8.3 将 SIMATIC TOP 连接到数字量模块... 8-12 8.3.1 SIMATIC TOP 连接组件和选择指南 ... 8-12 8.3.2 用单线接线板连接模块 ... 8-14 8.3.2.1 单线接线板的接线 ... 8-15 8.3.3 用 3 线接线板连接模块... 8-16 8.3.3.1 3 线接线板上的端子 ... 8-17 8.3.4 用 2 A 模块接线板为模块接线... 8-18 8.4 使用 SIMATIC TOP 连接 TPA 连接模拟量模块 ... 8-20 8.4.1 SIMATIC TOP 连接 TPA 组件... 8-20 8.4.2 SIMATIC TOP 连接 TPA 的端子分配... 8-21 8.4.3 信号线屏蔽连接... 8-23 8.4.4 接线实例... 8-24
长沙工控帮教育科技有限公司整理
目录
A 信号模块的参数设置 ...A-1 A.1 用户程序中对信号模块编程处理的原理...A-1 A.2 数字量输入模块的参数 ...A-2 A.3 数字量输出模块的参数 ...A-4 A.4 模拟量输入模块的参数 ...A-6 A.5 模拟量输入模块 SM 331; AI 8 x RTD 的参数...A-10 A.6 模拟量输入模块 SM 331; AI 8 x TC 的参数...A-19 A.7 模拟量输入模块 SM 331; AI 8 x 13 位的参数...A-27 A.8 模拟量输入模块 SM 331; AI 8 x 16 位的参数...A-30 A.9 模拟量输出模块的参数 ...A-37 A.10 模拟量输出模块 SM 332; AO 8 x 12 位的参数...A-40 A.11 模拟量 IO 模块的参数...A-43 B 信号模块的诊断数据 ...B-1 B.1 在用户程序中评估信号模块的诊断数据...B-1 B.2 诊断数据字节 0 到 7 的结构和内容 ...B-2 B.3 特定于通道的诊断数据（从字节 8 开始）...B-5 B.4 SM 338; POS-INPUT 的诊断数据 ...B-7 C 尺寸图...C-1 C.1 固定导轨的尺寸图 ...C-1 C.2 电源模块的尺寸图 ...C-8 C.3 接口模块的尺寸图 ...C-11 C.4 信号模块的尺寸图 ...C-13 C.5 附件的尺寸图...C-14 D S7-300 模块的备件和附件...D-1 E 静电敏感设备 (ESD) 的操作规则...E-1 E.1 ESD 的定义 ...E-1 E.2 身体产生静电...E-2 E.3 防止静电放电的基本保护措施 ...E-3 F 支持与服务...F-1 G 缩略语表 ... G-1 G.1 缩略语表... G-1 词汇表 ... 词汇表-1 索引...索引-1
长沙工控帮教育科技有限公司整理
目录
表格
表格 1-1 工业应用... 1-6 表格 1-2 SIPLUS S7-300 模块... 1-12 表格 1-3 SIPLUS S7-300 模块：机械环境条件测试... 1-14 表格 1-4 SIPLUS S7-300 模块：环境气候条件 ... 1-14 表格 2-1 PS 305; (2 A) 电源模块对非典型工作条件的响应 ... 2-4 表格 2-2 PS 307; 2 A 电源模块对非典型工作条件的响应... 2-6 表格 2-3 PS 307; 5A 电源模块对非典型工作条件的响应... 2-10 表格 2-4 PS 307; 10A 电源模块对非典型工作条件的响应... 2-14 表格 3-1 数字量输入模块： ... 3-2 表格 3-2 数字量输入模块：属性概述（续）... 3-3 表格 3-3 数字量输出模块... 3-3 表格 3-4 数字量输出模块：属性概述（续）... 3-4 表格 3-5 继电器输出模块... 3-4 表格 3-6 数字量 IO 模块... 3-5 表格 3-7 选择和调试数字量模块的步骤 ... 3-6 表格 3-8 SM 321; DI 16 x DC 24 V 的参数... 3-23 表格 3-9 给 SM 321; DI 16 x DC 24 V 的输入分配中断参数... 3-24 表格 3-10 SM 321; DI 16 x DC 24 V 输入延迟的允许误差 ... 3-24 表格 3-11 SM 321; DI 16 x DC 24 V 的诊断消息... 3-25 表格 3-12 SM 321; DI 16 x DC 24 V 的诊断信息、出错原因以及故障排除... 3-25 表格 3-13 输入值与 SM 321; DI 16 x DC 24 V 的 CPU 操作状态以及 L+ 电源的相互关系 ... 3-26 表格 3-14 数据记录 0（静态参数）： ... 3-69 表格 3-15 数据记录 1（动态参数）： ... 3-69 表格 3-16 SM 322; DO 16 x UC 24/48 V 的数据记录结构 ... 3-69 表格 3-17 SM 322; DO 16 x UC 24/48 V 的系统诊断... 3-70 表格 3-18 SM 322; DO 8 x DC 24 V/0.5 A 的参数... 3-83 表格 3-19 SM 322; DO 8 x DC 24 V/0.5 A 的诊断消息 ... 3-84 表格 3-20 SM 322; DO 8 x DC 24 V/0.5 A 的诊断消息、出错原因及故障排除 ... 3-85 表格 3-21 CPU 操作状态和 SM 322; DO 8 24 VDC/0.5 A 的电源电压 L+ 对输出值的影响。 ... 3-86 表格 3-22 SM 322; DO 8 x AC 120/230 V/2 A ISOL 的参数 ... 3-100 表格 3-23 SM 322; DO 8 x AC 120/230 V/2 A ISOL 的诊断消息 ... 3-101 表格 3-24 SM 322; DO 8 x AC 120/230 V/2 A ISOL 的诊断消息、出错原因及故障排除... 3-101 表格 3-25 SM 322 (DO 8 x Rel. AC 230 V/5 A) 的参数... 3-117 表格 3-26 SM 322 (DO 8 x Rel. AC 230 V/5 A) 的诊断消息... 3-118 表格 3-27 SM 322 (DO 8 x Rel. AC 230 V/5 A) 的诊断消息， 出错原因和故障排除 ... 3-118 表格 3-28 SM 327 (DI 8/DX 8 x DC 24 V/0.5 A) 的参数... 3-138
长沙工控帮教育科技有限公司整理
目录
表格 4-1 模拟量输入模块：属性概述... 4-2 表格 4-2 模拟量输入模块：属性概述（续） ... 4-3 表格 4-3 模拟量输出模块：属性概述... 4-4 表格 4-4 模拟 IO 模块：属性概述 ... 4-5 表格 4-5 实例：16 位和 13 位模拟值的位模式... 4-7 表格 4-6 支持的模拟值精度 ... 4-8 表格 4-7 双极输入范围... 4-8 表格 4-8 单极性输入范围 ... 4-9 表格 4-9 在 ±1 V 到 ±10 V 电压量程内模拟值的表示 ... 4-9 表格 4-10 在 ±80 mV 到 ±500 mV 电压量程内模拟值的表示 ... 4-10 表格 4-11 1 V 到 5 V 以及 0 V 到 10 V 电压量程内模拟值的表示... 4-10 表格 4-12 在 ±3.2 mA 到 ±20 mA 电流量程内模拟值的表示 ... 4-11 表格 4-13 0 mA 到 20 mA 以及 4 mA 到 20 mA 电流量程内模拟值的表示... 4-11 表格 4-14 10 kΩ 和 150 Ω 到 600 Ω 电阻传感器的模拟值表示 ... 4-12 表格 4-15 PT 100/200/500/1000 电阻温度计的模拟值表示... 4-12 表格 4-16 Pt 100/200/500/1000 电阻温度计的模拟值表示 ... 4-13 表格 4-17 Ni100、120、200、500、1000 和 LG-Ni 1000 电阻温度计的模拟值表示... 4-13 表格 4-18 Ni 100、120、200、500、1000 和 LG-Ni 1000 电阻温度计的模拟值表示... 4-14 表格 4-19 Cu 10 电阻温度计的模拟值表示... 4-14 表格 4-20 Cu 10 电阻温度计的模拟值表示... 4-15 表格 4-21 热电偶类型 B 的模拟值表示 ... 4-15 表格 4-22 热电偶类型 C 的模拟值表示 ... 4-16 表格 4-23 热电偶类型 E 的模拟值表示 ... 4-16 表格 4-24 热电偶类型 J 的模拟值表示... 4-17 表格 4-25 热电偶类型 K 的模拟值表示 ... 4-17 表格 4-26 热电偶类型 L 的模拟值表示... 4-18 表格 4-27 热电偶类型 N 的模拟值表示 ... 4-18 表格 4-28 热电偶类型 R、S 的模拟值表示 ... 4-19 表格 4-29 热电偶类型 T 的模拟值表示... 4-19 表格 4-30 热电偶类型 U 的模拟值表示 ... 4-20 表格 4-31 双极性输出范围的定义：... 4-20 表格 4-32 单极性输出范围 ... 4-21 表格 4-33 在 ±10 V 输出范围内的模拟值表示 ... 4-21 表格 4-34 0 V 到 10 V 以及 1 V 到 5 V 输出范围内模拟值的表示... 4-22 表格 4-35 在 ±20 mA 输出范围内的模拟值表示 ... 4-22
长沙工控帮教育科技有限公司整理
目录
表格 4-39 模拟量输出模块的反应随值范围内的实际模拟值而变化 ... 4-28 表格 4-40 模拟量输入模块的参数 ... 4-35 表格 4-41 模拟量输出模块的参数 ... 4-37 表格 4-42 模拟量 IO 模块的参数... 4-38 表格 4-43 补偿参考结温度的可选方法... 4-52 表格 4-44 参考结的订购数据 ... 4-55 表格 4-45 模拟量输入模块的诊断消息... 4-63 表格 4-46 模拟量输出模块的诊断消息... 4-63 表格 4-47 模拟量输入模块的诊断消息、出错原因及故障排除... 4-64 表格 4-48 模拟量输出模块的诊断消息、出错原因及故障排除... 4-64 表格 4-49 SM 331; AI 8 x 16 位的参数 ... 4-72 表格 4-50 SM 331; AI 8 x 16 位通道在通道组中的分配... 4-72 表格 4-51 SM 331; AI 8 x 16 位的测量范围... 4-74 表格 4-52 SM 331; AI 8 x 16 位的最小上限和下限值 ... 4-75 表格 4-53 SM 331; AI 8 x 16 位的参数 ... 4-79 表格 4-54 隔离模拟量输入模块 SM 331; AI 8 x 16 位的通道组分配... 4-80 表格 4-55 8 通道模式下的周期时间 ... 4-82 表格 4-56 SM 331; AI 8 x 16 位的测量范围... 4-83 表格 4-57 同步模式的条件： ... 4-89 表格 4-58 使用量程卡的 SM 331; AI 8 x 14 位高速模块的缺省设置... 4-91 表格 4-59 SM 331; AI 8 x 14 位高速模块的参数... 4-92 表格 4-60 SM 331; AI 8 x 14 位高速通道在通道组中的分配 ... 4-92 表格 4-61 SM 331; AI 8 x 14 位高速模块的测量范围 ... 4-94 表格 4-62 SM 331; AI 8 x 13 位的参数 ... 4-101 表格 4-63 使用量程卡设置 SM 331; AI 8 x 12 位模块的缺省值... 4-108 表格 4-64 SM 331; AI 8 x 12 位的参数 ... 4-109 表格 4-65 SM 331; AI 8 x 12 位通道在通道组中的分配... 4-110 表格 4-66 SM 331; AI 8 x 12 位的测量范围... 4-112 表格 4-67 SM 331; AI 8 x RTD 的参数 ... 4-119 表格 4-68 SM 331; AI 8 x RTD 通道在通道组中的分配... 4-120 表格 4-69 “软件过滤器，8 通道”模式下的周期时间... 4-123 表格 4-70 SM 331; AI 8 x RTD 的测量范围 ... 4-125 表格 4-71 硬件或周期结束中断期间，附加 OB40 信息的 4 个字节内容... 4-126 表格 4-72 SM 331; AI 8 TC 的参数... 4-133 表格 4-73 SM 331; AI 8 x TC 通道在通道组中的分配... 4-134 表格 4-74 “软件过滤器，8 通道”模式下的周期时间... 4-136 表格 4-75 SM 331; AI 8 x TC 的测量范围... 4-138
长沙工控帮教育科技有限公司整理
目录
表格 4-77 SM 331; AI 8 x TC 支持的最小上限和下限 (°F)... 4-139 表格 4-78 硬件或周期结束中断期间，附加 OB 40 信息的 4 个字节内容... 4-140 表格 4-79 量程模块在 SM 331; AI 2 x 12 位的缺省设置... 4-146 表格 4-80 SM 331; AI 2 x 12 位的参数 ... 4-146 表格 4-81 SM 331; AI 2 x 12 位的量程 ... 4-149 表格 4-82 输出范围 SM 332; AO 8 x 12 位... 4-155 表格 4-83 输出范围 SM 332; AO 4 x 16 位... 4-164 表格 4-84 表 4-84 SM 332; AO 4 x 12 位的输出范围 ... 4-170 表格 4-85 输出范围 SM 332; AO 2 x 12 位... 4-176 表格 4-86 SM 334; AI 4/AO 2 x12 位的测量范围... 4-191 表格 4-87 SM 334; AI 4/AO 2 x12 位的输出范围... 4-192 表格 5-1 特殊信号模块：属性概述... 5-1 表格 5-2 占位模块 DM 370 的开关设置的含义 ... 5-7 表格 5-3 SM 338; POS-INPUT 的参数 ... 5-17 表格 5-4 表 5-4 SM 338; POS-INPUT：输入地址 ... 5-18 表格 5-5 SM 338; POS INPUT 的诊断消息 ... 5-20 表格 5-6 SM 338 的诊断消息、出错原因及故障排除... 5-21 表格 6-1 接口模块：属性概述... 6-1 表格 7-1 各段的最大电缆长度... 7-2 表格 7-2 两个 RS 485 中继器之间的最大电缆长度... 7-2 表格 7-3 RS 485 中继器的描述和功能... 7-3 表格 8-1 SIMATIC TOP 连接/SIMATIC TOP 连接 TPA：可连接的模块 ... 8-3 表格 8-2 SIMATIC TOP 连接/SIMATIC TOP 连接 TPA 的接线步骤顺序... 8-4 表格 8-3 电源接线规则... 8-6 表格 8-4 32 通道数字量模块的地址字节的连接电缆端子分配 ... 8-8 表格 8-5 SIMATIC TOP 连接的组件 ... 8-12 表格 8-6 SIMATIC TOP 连接组件选择表... 8-13 表格 8-7 关于用单线接线板为 SIMATIC TOP 连接接线的信息 ... 8-14 表格 8-8 单线接线板的接线端子分配... 8-14 表格 8-9 关于用 3 线接线板为 SIMATIC TOP 连接接线的信息 ... 8-16 表格 8-10 3 线接线板的分配 ... 8-16 表格 8-11 用 2 A 模块接线板为 SIMATIC TOP 连接接线的信息 ... 8-18 表格 8-12 2 A 模块接线板的端子分配... 8-18 表格 8-13 SIMATIC TOP 连接 TPA 的组件 ... 8-20 表格 8-14 SIMATIC TOP 连接 TPA 接线板的端子分配 ... 8-21
长沙工控帮教育科技有限公司整理
目录
表格 A-1 信号模块编程用 SFC...A-1 表格 A-2 数字量 IO 模块参数 ...A-2 表格 A-3 数字量输出模块的参数 ...A-4 表格 A-4 模拟量输入模块的参数 ...A-6 表格 A-5 模拟量输入模块的噪声抑制代码...A-8 表格 A-6 模拟量输入模块的测量范围代码...A-8 表格 A-7 SM 331; AI 8 x RTD 的参数 ...A-10 表格 A-8 SM 331; AI 8 x RTD 的操作模式代码...A-15 表格 A-9 SM 331; AI 8 x RTD 的噪声抑制代码...A-15 表格 A-10 SM 331; AI 8 x RTD 的测量范围代码...A-16 表格 A-11 SM 331; AI 8 x RTD 的温度系数代码...A-17 表格 A-12 SM 331; AI 8 x RTD 的滤波代码 ...A-18 表格 A-13 SM 331; AI 8 TC 的参数...A-19 表格 A-14 SM 331; AI 8 x TC 的操作模式代码 ...A-24 表格 A-15 SM 331; AI 8 x TC 的噪声抑制代码 ...A-24 表格 A-16 SM 331; AI 8 x TC 的测量范围代码 ...A-25 表格 A-17 接通 SM 331; AI 8 x TC 热电偶时的响应代码 ...A-26 表格 A-18 SM 331; AI 8 x TC 的滤波代码...A-26 表格 A-19 模拟量输入模块的温度测量代码...A-28 表格 A-20 模拟量输入模块的噪声抑制代码...A-28 表格 A-21 模拟量输入模块的测量范围代码...A-29 表格 A-22 模拟量输入模块的温度测量代码...A-29 表格 A-23 电气隔离模拟量输入模块 SM 331; AI 8 x 16 位的参数 ...A-30 表格 A-24 SM 331; AI 8 x 16 位的操作模式代码...A-35 表格 A-25 SM 331; AI 8 x 16 位的噪声抑制代码...A-35 表格 A-26 SM 331; AI 8 x 16 位的测量范围代码...A-36 表格 A-27 SM 331; AI 8 x 16 位的滤波代码...A-36 表格 A-28 模拟量输出模块的参数 ...A-37 表格 A-29 模拟量输出模块的输出范围代码...A-39 表格 A-30 SM 332; AO 8 x 12 位的参数 ...A-40 表格 A-31 模拟量输出模块 SM 332; AO 8 x 12 位的输出范围代码...A-42 表格 A-32 模拟量 IO 模块的参数...A-43 表格 A-33 模拟量 IO 模块的测量范围代码 ...A-45 表格 A-34 模拟量 IO 模块的输出范围代码 ...A-45 表格 B-1 模块类别 ID ...B-2 表格 D-1 附件和备件 ...D-1
长沙工控帮教育科技有限公司整理
目录
长沙工控帮教育科技有限公司整理
常规技术数据 1
1.1 标准及认证
引言
常规技术数据包括：
• S7-300 自动化系统模块满足的标准和测试结果
• S7-300 模块的测试标准
CE 标签
S7-300 自动化系统满足下列 EC 指令的要求及安全性目标，并且符合公布在欧共体公报上有 关可编程控制器的欧洲协调标准 (EN)：
• 73/23/EEC “在一定限制电压内使用的电气设备”（低电压指令）
• 89/336/EEC “电磁兼容性”（EMC 准则）
• 94/9/EU “按规定在潜在易爆危险区使用的设备和保护系统”（防爆准则）
欧共体符合性声明可通过以下责任机构获得：
Siemens Aktiengesellschaft Automation & Drives A&D AS RD ST PLC PO Box 1963 D-92209 Amberg
UL 认证
美国保险商实验室
• UL 508（工业控制设备）
长沙工控帮教育科技有限公司整理
常规技术数据 1.1 标准及认证
CSA 认证
长沙工控帮教育科技有限公司整理
常规技术数据 1.1 标准及认证
加拿大标准协会
• C22.2 第 142 号（过程控制设备）
或
美国保险商实验室
• UL 508（工业控制设备）
• CSA C22.2 第 142 号（过程控制设备）
或
HAZ. LOC.
长沙工控帮教育科技有限公司整理
常规技术数据 1.1 标准及认证
美国保险商实验室
• UL 508（工业控制设备）
• CSA C22.2 第 142 号（过程控制设备）
• UL 1604（危险区域）
• CSA-213（危险区域）
获准用于危险区
Class I，Division 2，Group A、B、C、D Tx；
ClassI，Zone 2，Group IIC Tx
注意
可在相关模块的铭牌上找到当前的有效认证。
FM 认证
长沙工控帮教育科技有限公司整理
常规技术数据 1.1 标准及认证
美国工厂联研会 (FM)，授予
批准标准类别号 FM3611、FM3600、FM3810
获准用于危险区 Class I，Division 2，Group A、B、C、D Tx；
Class I，Zone 2，Group IIC Tx
符合 EN 50021（潜在易爆环境中的电气设备；防护类型 “n”）
II 3 G EEx nA II T4...T5
澳大利亚许可标记
S7-300 自动化系统满足 AS/NZS 2064（A 类）的标准要求。
IEC 61131
S7-300 自动化系统符合 IEC 61131-2（可编程控制器，第 2 部分：设备要求及测试）的要求 和标准。
船舶认证
船级社：
• ABS（美国船级社）
• BV（法国船级社）
• DNV（挪威船级社）
• GL（德国船级社）
• LRS（英国劳氏船级社）
• Class NK（日本船级社）
长沙工控帮教育科技有限公司整理
常规技术数据 1.1 标准及认证
工业应用
SIMATIC 产品是为工业应用而设计的。
表格 1-1 工业应用
应用领域 噪声辐射要求 抗噪声要求
工业 EN 61000-6-4：2001 EN 61000-6-2：2001
应用于生活居住区
要在生活居住区中使用 S7-300，其 RF 辐射必须符合 EN 55011 的 B 类限制值。
将 RF 抑制到 B 类限制值的适当措施：
• S7-300 安装在接地的开关柜/箱中
• 在供电线路中使用噪声滤波器
警告
存在人身伤害以及财产损失的危险。
在潜在爆炸环境中，如果在 S7-300 运行过程中断开任何连接器，可能导致人身伤害以及 财产损失。
在断开连接器之前，务必要隔离在此等环境下运行的 S7-300。
长沙工控帮教育科技有限公司整理
常规技术数据 1.2 电磁兼容性
1.2 电磁兼容性
定义
电磁兼容性 (EMC) 是指电气设备在其电磁环境中正常运行且不干扰环境的能力。
S7-300 模块还满足欧洲国内市场 EMC 法规的要求。前提是 S7-300 系统必须符合电气设计方 面的技术规范及指令。
脉冲型干扰
下表说明了在易受脉冲波形干扰区域的 S7 模块的 EMC 兼容性。
脉冲型干扰 测试电压 对应的严重等级
静电放电
（符合 IEC 61000-4-2）
空气放电：±8 kV 接触放电：±4 kV
3 2 短脉冲（快速瞬变干扰）
（符合 IEC 61000-4-4） 2 kV（电源线）
2 kV（信号线 > 3 m）
1 kV（信号线 < 3 m）
3 3
符合 IEC 61000-4-5 的高能单脉冲（电涌）
需要外部保护电路
（请参见S7-300 自动化系统硬件及安装 的章节“防雷和过压保护”）
• 非对称耦合 2 kV（电源线）带有防护装置的直流电压
2 kV（仅当信号线/数据线长度 > 3 m），
根据需要使用防护装置
• 对称耦合 1 kV（电源线）带有防护装置的直流电压
1 kV（仅当信号线/数据线长度 > 3 m），
根据需要使用防护装置
3
其它措施
将 S7-300 系统连接至公共电力网时，务必确保符合 EN 55022 的 B 类限制值。
正弦波干扰
下表说明了在易受正弦波干扰区域的 S7 模块的 EMC 兼容性。
正弦波干扰 测试值 对应的严重等级
RF 辐射（电磁场）
（符合 IEC 61000-4-3） 10 V/m，在 80 MHz 到 1000 MHz 范围内按 1 kHz 的 80% 调幅
10 V/m，在 900MHz 按 50% 脉冲调制 3 电缆的 RF 传导性和电缆
屏蔽层 （符合 IEC 61000-4-6）
10 V 测试电压，在 9 MHz 到 80 MHz 范围内
按 1 kHz 的 80%调幅 3
长沙工控帮教育科技有限公司整理
常规技术数据
1.3 模块和备用电池的运输和存储条件
无线电辐射干扰
电磁干扰符合 EN 55011：限制等级 A，组 1（测量距离为 10 m）。
频率 噪声辐射
30 MHz 到 230 MHz < 40 dB (µV/m) Q 230 MHz 到 1000 MHz < 47 dB (µV/m) Q
交流电源的噪声辐射符合 EN 55011：A 类限制值，组 1。
频率 噪声辐射
0.15 MHz 到 0.5 MHz < 79 dB (µV/m) Q
< 66 dB (µV/m) M 0.5 MHz 到 5 MHz < 73 dB (µV/m) Q
< 60 dB (µV/m) M 5 MHz 到 30 MHz < 73 dB (µV/m) Q
< 60 dB (µV/m) M
1.3 模块和备用电池的运输和存储条件
简介
S7-300 模块的运输和存储条件高于 IEC 61131-2 的要求。下面的数据适用于使用原包装运输 和存储的模块。
模块符合 IEC 60721-3-3, Class 3K7 规定的气候条件（存储），并符合 IEC 60721-3-2, Class 2K4
（运输）规定的条件。
机械条件符合 IEC 60721-3-2, Class 2M2。
模块的运输和存储条件
情况类型 允许的范围
自由落体（在运输包装中） ≤ 1 m
温度 -40 °C 至 +70 °C
大气压 1080 hPa 到 660 hPa（对应高度为 -1000 m 到
3500 m）
相对湿度 10% 到 95%，非结露
符合 IEC 60068-2-6 的正弦振荡 5 Hz 到 9 Hz：3.5 mm 9 Hz 到 150 Hz：9.8 m/s2
长沙工控帮教育科技有限公司整理
常规技术数据 1.4 S7-300 运行的机械和环境气候条件
备用电池运输
备用电池应该总是在原包装中进行运输。请注意危险品运输的管理条例。备用电池中锂含量约 为 0.25 g。
存储备用电池
务必将备用电池存放在阴凉干燥处。电池最长可存放 5 年。
警告
备用电池处理不当可能导致人身伤害与财产损失。备用电池处理不当可能导致爆炸或严重 烧伤。
处理 S7-300 自动化系统的备用电池时，请遵守下列规则：
• 切忌给电池充电
• 切忌加热电池
• 切忌将电池投入明火中
•
切忌使用机械方法破坏电池（钻孔、挤压等）1.4 S7-300 运行的机械和环境气候条件
运行条件
S7-300 系统需要在不受气候影响的固定地点使用。运行条件比 DIN IEC 60721-3-3 的要求 更高。
• Class 3M3（机械要求）
• Class 3K3（气候要求）
采用其它措施时使用
如果不采取其它额外措施，S7-300 将不能在下述条件下使用：
• 电离辐射严重的地方
• 由以下原因导致的恶劣环境，例如由于
– 产生灰尘
– 腐蚀性蒸气或气体
– 强电场或磁场
• 在需要特殊监控的设施中，例如
– 电梯
– 潜在危险区域的电站
可以采取额外措施，将 S7-300 安装在机柜或机架中。
长沙工控帮教育科技有限公司整理
常规技术数据
1.4 S7-300 运行的机械和环境气候条件
机械环境条件
下表以正弦振荡的形式说明 S7-300 模块的机械环境条件。
频带 连续性 偶尔
10 Hz ≤ f ≤ 58 Hz 0.0375 mm 振幅 0.75 mm 振幅 58 Hz ≤ f ≤ 150 Hz 0.5 g 恒定加速度 1 g 恒定加速度
减少振动
如果 S7-300 模块处在剧烈的冲击或振动环境下，需要采取适当的措施来降低加速度或振幅。
建议在阻尼材料上安装 S7-300（例如，安装在带橡胶层的金属上）。
机械环境条件测试
下表提供了有关机械环境条件测试类型及范围的重要信息。
测试条件 测试标准 注释
振动 振动测试符合
IEC 60068-2-6（正弦波） 振动类型：变化率为 1 倍频程/分钟的频率扫描。
10 Hz ≤ f ≤ 58 Hz，等幅 0.075 mm 58 Hz ≤ f ≤ 150 Hz，恒定加速度 1 g
振动持续时间：在 3 个垂直对齐的坐标轴上，每个坐标轴进行 10 次频率 扫描
冲击 冲击测试符合
IEC 60068-2-29 冲击类型 半正弦波
冲击强度：峰值为 15 g，持续 11 ms
冲击方向：在 3 个垂直对齐的坐标轴的 +/- 方向上分别进行 3 次冲击
环境气候条件
S7-300 可在下列环境条件下运行：
环境条件 允许范围 备注
温度： 水平安装位置：
垂直安装位置： 0 °C 到 60 °C 0 °C 到 40 °C
相对湿度 10%至 95% 非结露，相当于 IEC 61131 第 2 部分 2 级相对
湿度 (RH)
大气压 1080 hPa 到 795 hPa 对应高度为 -1000 m 到 2000 m 污染物浓度 SO2：< 0.5 ppm；
RH < 60%，非结露 测试：10 ppm；4 天
长沙工控帮教育科技有限公司整理
常规技术数据 1.5 关于绝缘测试、安全等级、防护等级以及 S7-300 的额定电压的信息
1.5 关于绝缘测试、安全等级、防护等级以及 S7-300 的额定电压的信息
测试电压
必须提供典型试验中使用 IEC 61131-2 规定的测试电压所测得的绝缘强度：
相对于其它电路/接地而言电路的额定电压为 Ve 测试电压
< 50 V 500 VDC
< 150 V 2500 VDC
< 250 V 4000 VDC
防护等级
IEC 60536 的防护等级 I，即固定导轨必须连接保护性导体！
防止外部物质和水进入
• IEC 60529 的防护等级 IP 20，即防止与标准探针接触。
不能防水。
1.6 S7-300 的额定电压
额定工作电压
S7-300 模块可在不同的额定电压下工作。下表列出了额定电压以及相应的允许误差。
额定电压 允许误差
24 VDC 20.4 VDC 到 28.8 VDC
120 VAC 93 VAC 到 132 VAC
230 VAC 187 VAC 到 264 VAC
长沙工控帮教育科技有限公司整理
常规技术数据
1.7 SIPLUS S7-300 模块
1.7 SIPLUS S7-300 模块
定义
SIPLUS S7-300 模块可在扩展环境条件下使用。“扩展环境条件”的含义：
• 适合工作在 –25 °C 到 +60 °C 之间
• 允许短期偶尔结露
• 提高了容许的机械应力
与“标准”模块相比
SIPLUS S7-300 模块与“标准”模块的功能和技术数据相同。
机械/气候环境条件和测试这些条件的方法有变化。
SIPLUS S7-300 模块具有独立的订货号（参见下表）。
STEP 7 中的项目设计
SIPLUS S7-300 模块未包括在硬件目录中。请根据下表中列出的相关“标准”模块来设计设备。
SIPLUS S7-300 模块
下表列出了全部的 SIPLUS S7-300 模块。
另外，下表还包含相应“标准”模块的订货号，以方便项目设计。您可参考具体“标准”模块部分 的规范和技术数据。
表格 1-2 SIPLUS S7-300 模块
用在扩展环境条件下的 SIPLUS S7-300
模块 “标准”模块
模块类型
订货号
IM 153-1 6AG1 153-1AA03-2XB0 6ES7 153-1AA03-0XB0 CPU 312C
CPU 313C CPU 314 CPU 315–2 DP
6AG1 312-5BD00-2AB0 6AG1 313-5BE00-2AB0 6AG1 314-1AF10-2AB0 6AG1 315-2AG10-2AB0
6ES7 312-5BD00-0AB0 6ES7 313-5BE00-0AB0 6ES7 314-1AF10-0AB0 6ES7 315-2AG10-0AB0 IM 365 6AG1 365-0BA01-2AA0 6ES7 365-0BA01-0AA0 数字量输入模块
SM 321; DI 16 x DC 24 V SM 321; DI 32 x DC 24 V SM 321; DI 16 x DC 24 V SM 321; DI 16 x DC 24 V-125 V
6AG1 321-1BH02-2AA0 6AG1 321-1BL00-2AA0 6AG1 321-7BH01-2AB0 6AG1 321-1CH20-2AA0
6ES7 321-1BH02-0AA0 6ES7 321-1BL00-0AA0 6ES7 321-7BH01-0AB0 6ES7 321-1CH20-0AA0
长沙工控帮教育科技有限公司整理
常规技术数据 1.7 SIPLUS S7-300 模块
用在扩展环境条件下的 SIPLUS S7-300
模块 “标准”模块
数字量输出模块
SM 322; DO 16 x DC 24 V/0.5 A SM 322; DO 8 x Rel. AC 230 V/5 A SM 322; DO 8 x DC 48-125 V/1.5 A SM 322; DO 8 x AC 120/230 V/2 A SM 322; DO 8 x DC 24 V/0.5 A
6AG1 322-1BH01-2AA0 6AG1 322-1HF10-2AA0 6AG1 322-1CF00-2AA0 6AG1 322-1FF01-2AA0 6AG1 322-8BF00-2AB0
6AG1 322-1BH01-2AA0 6AG1 322-1HF10-2AA0 6AG1 322-1CF00-2AA0 6AG1 322-1FF01-2AA0 6AG1 322-8BF00-2AB0 数字量 I/O 模块
SM 323; DI8/DO8 x DC 24 V/0.5 A
6AG1 323-1BH01-2AA0 6ES7 323-1BH01-0AA0
模拟量输入模块 SM 331; AI 2 x 12 位
6AG1 331-7KB02-2AB0 6ES7 331-7KB02-0AB0
模拟量输出模块 SM 332; AO 2 x 12 位
6AG1 332-5HB01-2AB0 6ES7 332-5HB01-0AB0
模拟量 IO 模块
SM 334; AI4/AO 2 x 12 位
6AG1 334-0KE00-2AB0 6ES7 334-0KE00-0AB0
长沙工控帮教育科技有限公司整理
常规技术数据
1.8 SIPLUS S7-300 模块的机械和气候环境工作条件
1.8 SIPLUS S7-300 模块的机械和气候环境工作条件
机械环境条件
运行类别：符合 IEC 721 3-3, Class 3M4。
机械环境条件测试
下表提供了有关 SIPLUS S7-300 模块的机械环境条件测试类型及范围的信息。
表格 1-3 SIPLUS S7-300 模块：机械环境条件测试
测试条件 测试标准 备注
振动 振动测试符合
IEC 6008 第 2-6 部分（正弦波） 振动类型：频率扫描的变化率为 1 倍频程/分钟。
5 Hz ≤ f ≤ 9 Hz，等幅 3.5 mm 9 Hz ≤ f ≤ 150 Hz，恒定加速度 1 g 振动持续时间：
在 3 个垂直对齐的坐标轴上，每个坐标轴进行 10 次频率 扫描
冲击 冲击测试符合 IEC 6008 的
第 2-27 部分 冲击类型：半正弦波
冲击严重程度：峰值为 15 g，持续 11 ms
冲击方向：在 3 个垂直对齐坐标轴的 +/- 方向上分别进行 3 次冲击
环境气候条件
SIPLUS S7-300 模块的环境气候工作条件：
运行类别：符合 IEC 721 3-3, Class 3K5。
表格 1-4 SIPLUS S7-300 模块：环境气候条件
环境温度 允许范围 备注
温度：
水平安装位置：
垂直安装位置：
-25 °C 至 60 °C -25 °C 至 40 °C
-
相对湿度 5%至 95% 短期偶尔结露，相当于 IEC 61131
第 2 部分 2 级相对湿度 (RH) 污染物浓度
（符合 IEC 721 3-3; Class 3C3） SO2：< 0.5 ppm；
相对湿度 < 60%
H2S：< 0.1 ppm；
相对湿度 < 60%
测试：
10 ppm；4 天 1 ppm；4 天
长沙工控帮教育科技有限公司整理
常规技术数据 1.8 SIPLUS S7-300 模块的机械和气候环境工作条件
长沙工控帮教育科技有限公司整理
长沙工控帮教育科技有限公司整理
电源模块 2
引言
有多种 24-VDC 电源模块可用于 S7-300 PLC 和传感器/执行器。
电源模块
本章中包含 S7-300 电源模块的技术数据。
除了技术数据之外，本章还叙述了：
• 特性
• 接线图
• 方框图
• 线路保护
• 对非典型工作条件的响应
2.1 电源模块 PS 305; 2 A；(6ES7 305-1BA80-0AA0)
“SIMATIC Outdoor 模块”订货号
6ES7 305-1BA80-0AA0
属性
PS 305 电源模块 (2 A) 的属性：
• 输出电流为 2 A
• 输出电压为 24 VDC；抗短路和断路
• 连接直流电源
（额定输入电压 24/48/72/96/110 VDC）
• 安全隔离符合 EN 60 950
• 可用作负载电源
长沙工控帮教育科技有限公司整理
电源模块
2.1 电源模块 PS 305; 2 A；(6ES7 305-1BA80-0AA0)
PS 305; 2 A 的接线图
/
0 /
0
/
0
/
0
'&9
① “24 VDC 输出电压工作”显示
② 24 VDC 输出电压接线端
③ 张力消除
④ 主回路和保护性导体接线端
⑤
长沙工控帮教育科技有限公司整理
24 VDC 开关电源模块 2.1 电源模块 PS 305; 2 A；(6ES7 305-1BA80-0AA0)
PS 305; 2 A (6ES7 305-1BA80-0AA0) 的技术数据
技术数据 尺寸和重量
尺寸 W x H x D (mm) 80 x 125 x 120
重量 大约 740 g
输入参数 输入电压
• 额定值
• 电压范围
24/48/72/96/110 VDC 16.8 VDC 到 138 VDC 额定输入电流
• 24 V 时
• 48 V 时
• 72 V 时
• 96 V 时
• 110 V 时
2.7 A 1.3 A 0.9 A 0.65 A 0.6 A
冲击电流（25 °C 时） 20 A
I2t （冲击电流时） 5 A2s
输出参数 输出电压
• 额定值
• 允许的范围 24 VDC
24 V ± 3%，断路保护
• 输出斜坡上升时间 最长 3 s
输出电流
• 额定值
2 A1) 支持并联
短路保护 电子，非锁存，1.65 到 1.95 x IN
残余波纹 最大 150 mVpp
电气参数
安全等级符合 IEC 536（DIN VDE 0106，第 1 部分） I，使用保护性导体 隔离额定值
• 额定隔离电压（输入 24 V） 150 VAC
• 测试电压 2800 VDC
安全隔离 SELV 电路
电源故障缓冲（24/48/72/96/110 V 时） > 10 ms
• 重复率 最少 1 s
效率 75%
功耗 64 W
功率损耗 16 W
诊断
“输出电压工作”LED 是，绿色 LED
1) 在输入电压范围限制 > 24 V (DC 24 ... 138 V) 时，PS 305 上的最大负载为 3 A
长沙工控帮教育科技有限公司整理
电源模块
2.1 电源模块 PS 305; 2 A；(6ES7 305-1BA80-0AA0)
PS 305; 2 A 的方框图
0
/
'&9
/
8
0
图 2-1 电源模块 PS 305 (2 A) 的方框图
线路保护
PS 305 电源模块 (2 A) 的主电源应使用具有下列额定值的微型断路器（例如 Siemens 5SN1 系列）进行保护：
• 110 VDC 时的额定电流：10 A
• 跳闸特性（类型）：C 。
对非典型工作条件的响应
表格 2-1 PS 305; (2 A) 电源模块对非典型工作条件的响应
如果... ...则... 24 VDC LED
...输出电路过载：
• I > 3.9 A（动态）
• 3 A < I ≤ 3.9 A（静态）
电压突降，自动恢复电压 电压降低，缩短使用寿命
闪烁
...输出短路 输出电压为 0 V；消除短路后，自动恢复电压 灭
初级端过压 存在毁坏的危险 -
初级端欠压 自动关闭；自动恢复电压 灭
长沙工控帮教育科技有限公司整理
电源模块 2.2 电源模块 PS 307; 2 A；(6ES7 307-1BA00-0AA0)
2.2 电源模块 PS 307; 2 A；(6ES7 307-1BA00-0AA0)
订货号
6ES7 307-1BA00-0AA0
属性
PS 307; 2 A 电源模块的属性：
• 输出电流为 2 A
• 输出电压为 24 VDC；短路和断路保护
• 与单相交流电源连接
（额定输入电压 120/230 VAC，50/60 Hz）
• 安全隔离符合 EN 60 950
• 可用作负载电源
PS 307; 2 A 接线图
/
0 '&9
9
/
0 /
1
① “24 VDC 输出电压工作”显示
② 电源选择器开关
③ 24 VDC 开关
④ 主干线和保护性导体接线端
⑤ 24 VDC 输出电压接线端
长沙工控帮教育科技有限公司整理
电源模块
2.2 电源模块 PS 307; 2 A；(6ES7 307-1BA00-0AA0)
PS 307; 2 A 的方框图
1 /
'&9
/
8
0
图 2-2 电源模块 PS 307 (2 A) 的方框图
线路保护
PS 307 电源模块 (2 A) 的主电源应使用具有下列额定值的微型断路器
（例如 Siemens 5SN1 系列）进行保护：
• 230 VAC 时的额定电流：6 A
• 跳闸特性（类型）：C 。
对非典型工作条件的响应
表格 2-2 PS 307; 2 A 电源模块对非典型工作条件的响应
如果... ...则 ... 24 VDC LED
...输出电路过载：
• I > 2.6 A（动态）
• 2 A < I ≤ 2.6 A（静态）
电压突降，自动恢复电压 电压降低，缩短使用寿命
闪烁
...输出短路 输出电压为 0 V；消除短路后，自动恢复电压 灭
初级端过压 存在毁坏的危险 -
初级端欠压 自动关闭；自动恢复电压 灭
长沙工控帮教育科技有限公司整理
电源模块 2.2 电源模块 PS 307; 2 A；(6ES7 307-1BA00-0AA0)
PS 307; 2 A (6ES7 307-1BA00-0AA0) 的技术数据
技术数据 尺寸和重量
尺寸 W x H x D (mm) 50 x 125 x 120
重量 大约 420 g
输入参数 输入电压
• 额定值 电源频率
• 额定值
• 允许的范围
AC 120 V/230 V
50 Hz 或 60 Hz 47 Hz 到 63 Hz 额定输入电流
• 230 V 时
• 120 V 时
0.5 A 0.8 A
冲击电流（25 °C 时） 20 A
I2t（冲击电流时） 1 A2s
输出参数 输出电压
• 额定值
• 允许的范围
• 输出斜坡上升时间
24 VDC
24 V ± 5%，断路保护 最多 2.5 s
输出电流
• 额定值 2 A，不支持并联接线
短路保护 电子，非锁存
1.1 到 1.3 x IN
残余波纹 最大 150 mVpp
电气参数
安全等级符合 IEC 536（DIN VDE 0106，第 1 部分） I，使用保护性导体 隔离额定值
• 额定隔离电压（24 V 到 L1）
• 测试电压
AC 250 V DC 2800 V
安全隔离 SELV 电路
电源故障缓冲（93 V 或 187 V 时）
• 重复率
最少 20 ms 最少 1 s
效率 83%
功耗 58 W
功率损耗 通常为 10 W
诊断
“输出电压工作”显示 是，绿色 LED
长沙工控帮教育科技有限公司整理
电源模块
2.3 PS 307; 5 A 电源模块；(6ES7 307-1EAx0-0AA0)
2.3 PS 307; 5 A 电源模块；(6ES7 307-1EAx0-0AA0)
订货号：“标准模块”
6ES7 307-1EA00-0AA0
“SIMATIC Outdoor 模块”订货号
6ES7 307-1EA80-0AA0
属性
PS 307; 5 A 电源模块的属性：
• 输出电流为 5 A
• 输出电压为 24 VDC；短路和断路保护
• 与单相交流电源连接
（额定输入电压 120/230 VAC，50/60 Hz）
• 安全隔离符合 EN 60 950
• 可用作负载电源
长沙工控帮教育科技有限公司整理
电源模块 2.3 PS 307; 5 A 电源模块；(6ES7 307-1EAx0-0AA0)
PS 307; 5 A 的接线图
/
1 /
0 /
0 /
0 '&9
9
① “24 VDC 输出电压工作”显示
② 24 VDC 输出电压接线端
③ 张力消除
④ 主回路和保护性导体接线端
⑤ 24 VDC 开关
⑥ 电源选择器开关
PS 307; 5 A 的方框图
1 /
'&9
/
8
0
长沙工控帮教育科技有限公司整理
电源模块
2.3 PS 307; 5 A 电源模块；(6ES7 307-1EAx0-0AA0)
线路保护
为保护 PS 307; 5 A 电源模块的电源线路，应安装具有以下额定值的微型断路器
（例如 Siemens 5SN1 系列）：
• 230 VAC 时的额定电流：10 A
• 跳闸特性（类型）：C 。
对非典型工作条件的响应
表格 2-3 PS 307; 5A 电源模块对非典型工作条件的响应
如果... ...则... 24 VDC LED
...输出电路过载：
• I > 6.5 A（动态）
• 5 A < I ≤ 6.5 A（静态）
电压突降，自动恢复电压 电压降低，缩短使用寿命
闪烁
...输出短路 输出电压为 0 V；消除短路后，自动恢复电压 灭
初级端过压 存在毁坏的危险 -
初级端欠压 自动关闭；自动恢复电压 灭
长沙工控帮教育科技有限公司整理
电源模块 2.3 PS 307; 5 A 电源模块；(6ES7 307-1EAx0-0AA0)
PS 307; 5 A (6ES7 307-1EA00-0AA0) 的技术数据
技术数据 尺寸和重量
尺寸 W x H x D (mm) 80 x 125 x 120
重量 大约 740 g
输入参数 输入电压
• 额定值 120/230 VAC
电源频率
• 额定值
• 允许的范围
50 Hz 或 60 Hz 47 Hz 到 63 Hz 额定输入电流
• 120 V 时
• 230 V 时
2 A 1 A
冲击电流（25 °C 时） 45 A
I2t（冲击电流时） 1.2 A2s
输出参数 输出电压
• 额定值
• 允许的范围
24 VDC
24 V ± 5%，断路保护
• 斜坡上升时间 最多 2.5 s
输出电流
• 额定值 5 A，不支持并联接线
短路保护 电子，非锁存
1.1 到 1.3 x IN
残留纹波 最大 150 mVpp
电气参数
安全等级符合 IEC 536（DIN VDE 0106，第 1 部分） I，使用保护性导体 隔离额定值
• 额定隔离电压（24 V 到 L1） 250 VAC
• 测试电压 2800 VDC
安全隔离 SELV 电路
电源故障缓冲（93 V 或 187 V 时）
• 重复率
最少 20 ms 最少 1 s
效率 87%
功耗 138 W
功率损耗 通常为 18 W
诊断
“输出电压工作”显示 是，绿色 LED
