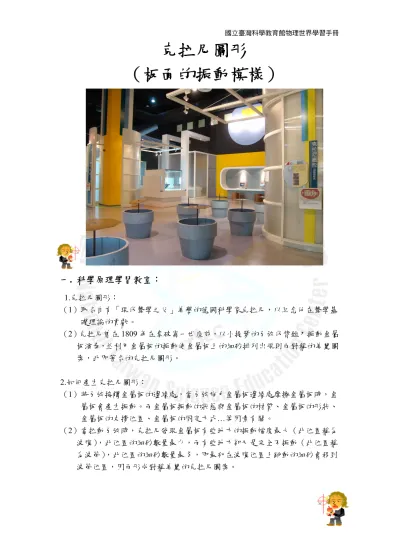

國立臺灣科學教育館物理世界學習手冊
克拉尼圖形
（板面的振動模樣）
一. 科學原理學習教室：
1.克拉尼圖形：
（1）取名自有「現代聲學之父」美譽的德國科學家克拉尼，以紀念他在聲學基 礎理論的貢獻。
（2）克拉尼曾在 1809 年在拿破崙一世座前，以小提琴的弓弦代替銼刀振動金屬 板演奏，並利用金屬板的振動使金屬板上的細砂排列出規則而對稱的美麗圖 案，此即著名的克拉尼圖形。
2.如何產生克拉尼圖形：
（1）將弓弦接觸金屬板的邊緣處，當弓弦施力金屬板邊緣處摩擦金屬板時，金 屬板會產生振動。而金屬板振動的狀態與金屬板的材質、金屬板的形狀、
金屬板的支撐位置、金屬板的固定方式…等因素有關。
（2）當拉動弓弦時，克拉尼發現金屬板有些地方的振動幅度最大（此位置稱為 波腹），此位置的細砂數量最少，而有些地方卻又是完全不振動（此位置稱 為波節），此位置的細砂數量最多，即最初在波腹位置上跳動的細砂會移到 波節位置，因而形成對稱美麗的克拉尼圖案。
國立臺灣科學教育館物理世界學習手冊
二. 「克拉尼圖形」展品細部功能說明：
三. 「克拉尼圖形」展品操作說明：
1.操作者應先詳細閱讀「克拉尼圖形」展品說明，了解「克拉尼圖形」展品的 操作步驟與相關科學原理，並能從操作「克拉尼圖形」展品中，觀察金屬板 上細砂排列狀態與傾聽金屬板振動所產生聲音的性質，了解不同形狀金屬板 振動的克拉尼圖形與聲音的關係。
2.操作者先將細砂均勻灑在選定的固定幾何形狀的金屬板表面。
3.操作者用兩手握柱琴弓的上下端，以垂直金屬板面的方向上下拉動琴弓，用 弓弦輕輕的摩擦金屬板的邊緣處，此時，觀察金屬板上細砂所產生的現象。
4.操作者應同時用「耳朵」傾聽由各形狀金屬板振動所產生的聲音性質及用「眼 睛」觀察相對應克拉尼圖形的關係。
四. 「克拉尼圖形」展品操作注意事項：
1.操作者拉動琴弓時，應輕輕施力摩擦金屬板的邊緣處，並避免施力過大造成 琴弓弓弦損壞。
2.操作者可用小刷與手持畚箕回收金屬板上與細砂回收槽內的細砂。
