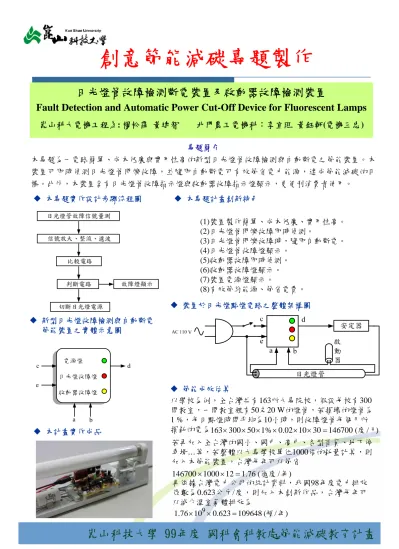

崑山科技大學 99年度 國科會科教處節能減碳教育計畫
創意節能減碳專題製作
日光燈管故障檢測斷電裝置及啟動器故障檢測裝置
Fault Detection and Automatic Power Cut-Off Device for Fluorescent Lamps
崑山科大電機工程系: 楊松霈 黃建智 北門農工電機科：李宜旺 黃鈺軒(電機三忠)
專題簡介
本專題為一電路簡單、成本低廉與實用性高的新型日光燈管故障檢測與自動斷電之節能裝置。本 裝置可即時偵測日光燈管閃爍故障，並隨即自動斷電可有效節省電力能源，達成節能減碳的目 標。此外，本裝置含有日光燈管故障指示燈與啟動器故障指示燈顯示，更便利消費者使用。
本專題實作設計步驟流程圖
新型日光燈故障檢測與自動斷電 節能裝置之實體示意圖
電源燈 日光燈故障燈 啟動器故障燈
c d
a b e
裝置於日光燈點燈電路之整體架構圖
本計畫實作成品
(1)裝置製作簡單、成本低廉、實用性高。
(2)日光燈管閃爍故障即時偵測。
(3)日光燈管閃爍故障時，隨即自動斷電。
(4)日光燈管故障燈顯示。
(5)啟動器故障即時偵測。
(6)啟動器故障燈顯示。
(7)裝置電源燈顯示。
(8)有效節約能源、節省電費。
本專題計畫創新特色
節能成效估算
以學校為例，全台灣共有163所大專院校，假設每校有300 間教室，一間教室裡有50支20 W的燈管，若損壞的燈管為 1 %，每日點燈時間平均為10小時，則故障燈管每個月所 損耗的電為163300501%0.021030146700(度/月)
若再加入全台灣的國小、國中、高中、各型百貨、地下停 車場…等，若整體以大專學校單位1000倍的耗量計算，則 加入本節能裝置，台灣每年可以節省
) / ( 76 . 1 12 1000
146700 億度 年
再依據台灣電力公司的統計資料，我國98年度電力排放 係數為0.623公斤/度，則加入本創新作品，台灣每年可 以減少溫室氣體排放為
) / ( 109648 623
. 0 10 76 .
1 9 頓 年
