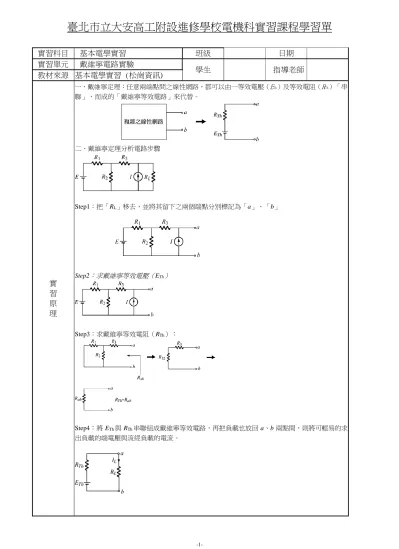

臺北市立大安高工附設進修學校電機科實習課程學習單
實習科目 基本電學實習 班級 日期
實習單元 戴維寧電路實驗
學生 指導老師
教材來源 基本電學實習 (松崗資訊)
實 習 原 理
一、戴維寧定理：任意兩端點間之線性網路，都可以由一等效電壓（ETh）及等效電阻（RTh）「串 聯」，而成的「戴維寧等效電路」來代替。
二、戴維寧定理分析電路步驟
Step1：把「RL」移去，並將其留下之兩個端點分別標記為「a」、「b」
Step2：求戴維寧等效電壓（ETh）
Step3：求戴維寧等效電阻（RTh）：
Step4：將 ETh與 RTh串聯組成戴維寧等效電路，再把負載也放回 a、b 兩點間，則將可輕易的求 出負載的端電壓與流經負載的電流。
-2-
使用設備及 材料 實習
項目 實 習 活 動 實 習 結 果
實習 1
1.將圖中電路利用戴維寧等效電路說明 測量之過程。
1.請利用戴維寧等效電路，說明測量 兩 端之電壓實驗步驟
Step1：
Step2：
Step3：
Step4：
2.請寫出理論值計算過程
作業 練習
題目 計算過程
1. 如圖所示電路中之戴維寧等效電阻
