發光二極體均流驅動電路及其方法

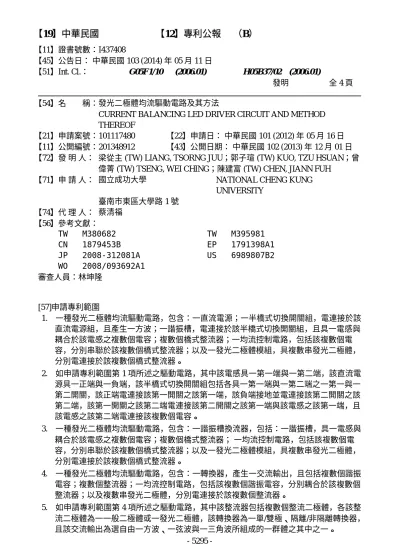

【19】中華民國　　　　　　【12】專利公報 　（B）

CURRENT BALANCING LED DRIVER CIRCUIT AND METHOD THEREOF

【21】申請案號：101117480 【22】申請日： 中華民國 101 (2012) 年 05 月 16 日 【11】公開編號：201348912 【43】公開日期： 中華民國 102 (2013) 年 12 月 01 日 【72】發 明 人： 梁從主 (TW) LIANG, TSORNG JUU；郭子瑄 (TW) KUO, TZU HSUAN；曾

偉菁 (TW) TSENG, WEI CHING；陳建富 (TW) CHEN, JIANN FUH 【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG

UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 蔡清福 【56】參考文獻： TW M380682 CN 1879453B JP 2008-312081A WO 2008/093692A1 TW M395981 EP 1791398A1 US 6989807B2 審查人員：林坤隆 [57]申請專利範圍 1.　一種發光二極體均流驅動電路，包含：一直流電源；一半橋式切換開關組，電連接於該 直流電源組，且產生一方波；一諧振槽，電連接於該半橋式切換開關組，且具一電感與 耦合於該電感之複數個電容；複數個橋式整流器；一均流控制電路，包括該複數個電 容，分別串聯於該複數個橋式整流器；以及一發光二極體模組，具複數串發光二極體， 分別電連接於該複數個橋式整流器。 2.　如申請專利範圍第 1 項所述之驅動電路，其中該電感具一第一端與一第二端，該直流電 源具一正端與一負端，該半橋式切換開關組包括各具一第一端與一第二端之一第一與一 第二開關，該正端電連接該第一開關之該第一端，該負端接地並電連接該第二開關之該 第二端，該第一開關之該第二端電連接該第二開關之該第一端與該電感之該第一端，且 該電感之該第二端電連接該複數個電容。 3.　一種發光二極體均流驅動電路，包含：一諧振槽換流器，包括：一諧振槽，具一電感與 耦合於該電感之複數個電容；複數個橋式整流器； 一均流控制電路，包括該複數個電 容，分別串聯於該複數個橋式整流器；以及一發光二極體模組，具複數串發光二極體， 分別電連接於該複數個橋式整流器。 4.　一種發光二極體均流驅動電路，包含：一轉換器，產生一交流輸出，且包括複數個諧振 電容；複數個整流器；一均流控制電路，包括該複數個諧振電容，分別耦合於該複數個 整流器；以及複數串發光二極體，分別電連接於該複數個整流器。 5.　如申請專利範圍第 4 項所述之驅動電路，其中該整流器包括複數個整流二極體，各該整 流二極體為一一般二極體或一發光二極體，該轉換器為一單/雙極、隔離/非隔離轉換器， 且該交流輸出為選自由一方波、一弦波與一三角波所組成的一群體之其中之一。 5295

-6.　如申請專利範圍第 4 項所述之驅動電路，其中該均流控制電路更包括複數個耦合變壓 器，該複數個耦合變壓器分別電連接於該複數個諧振電容與該複數個整流器之間。 7.　一種發光二極體均流驅動電路，包含：一均流控制電路，包括複數個諧振電容；複數個 整流器，分別耦合於該複數個諧振電容；以及複數串發光二極體，分別電連接於該複數 個整流器。 8.　一種驅動電路，包含： 一諧振槽，具一電感與耦合於該電感之複數個電容；一均流控制 電路，包括該複數個電容；以及複數個整流器，分別串聯於該複數個電容。 9.　一種均流驅動電路的方法，包含下列之步驟：提供複數個串聯電路，其中該複數個串聯 電路分別具有複數個諧振電容，其中該複數個諧振電容分別具有複數容抗值；以及由各 該容抗值主要決定各該串聯電路由各該串聯電路所形成之一阻抗值，以使該複數個串連 電路達成一均流狀態。 10. 一種用於一發光二極體均流驅動電路的方法，包含下列之步驟：提供複數個諧振電容與 分別串聯於該複數個諧振電容之複數串發光二極體；以及使各該複數個諧振電容主導串 聯之各該串發光二極體與各該電容所形成之一阻抗，以達成該發光二極體均流驅動電路 之一均流狀態。 圖式簡單說明 第一圖：其係顯示一依據本發明構想之第一較佳實施例之發光二極體均流驅動電路之電 路圖；第二圖：其係顯示一依據本發明構想之第二較佳實施例之發光二極體均流驅動電路之 方塊圖；第三圖：其係其係顯示一依據本發明構想之第三較佳實施例之發光二極體均流驅動 電路之方塊圖；以及第四圖：其係顯示一其係顯示一依據本發明構想之第四較佳實施例之發 光二極體均流驅動電路之電路圖。 (2) 5296

-(3)

-(4)
