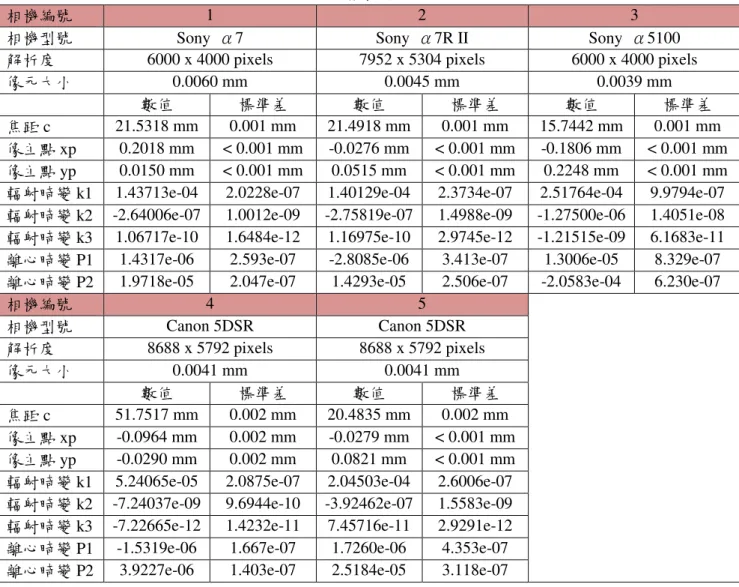

表 2-11 相機率定成果 ... 17

表 2-12 航空攝影規劃資訊 ... 19

表 2-13 可靠度指標 ... 30

表 2-14 正射影像解析度及精度要求對照 ... 36

表 3-1 107 年度一般航拍作業區域彙整表 ... 39

表 3-2 臺北市士林區(陽明山大油坑)任務執行概況 ... 41

表 3-3 臺北市士林區(陽明山大油坑)空三計算成果 ... 44

表 3-4 臺北市士林區(陽明山馬槽)任務執行概況 ... 46

表 3-5 臺北市士林區(陽明山馬槽)空三計算成果 ... 48

表 3-6 臺北市士林區(陽明山夢幻湖)任務執行概況 ... 50

表 3-7 臺北市士林區(陽明山夢幻湖)空三計算成果 ... 52

表 3-8 新北市金山區(陽明山魚路古道)任務執行概況 ... 54

表 3-9 新北市金山區(陽明山魚路古道)空三計算成果 ... 56

表 3-10 臺中市谷關區任務執行概況 ... 58

表 3-11 臺中市谷關區空三計算成果 ... 60

表 3-12 臺中市谷關區任務執行概況 ... 62

表 3-13 臺中市谷關區空三計算成果 ... 64

表 3-14 新竹縣新竹市任務執行概況 ... 66

表 3-15 新竹縣新竹市空三計算成果 ... 68

表 3-16 宜蘭縣南澳鄉(南澳濕地)任務執行概況 ... 69

表 3-17 新竹縣新豐鄉(新豐濕地)任務執行概況 ... 72

表 3-18 新竹縣新豐鄉(新豐濕地)空三計算成果 ... 74 表 3-19 臺中市龍井區及彰化縣伸港鄉(大肚溪口濕地)空三計算成果

(9)

VIII 表目錄 | 經緯航太科技股份有限公司

... 77

表 3-20 新竹縣尖石鄉(鴛鴦湖濕地)空三計算成果 ... 79

表 3-21 苗栗縣通霄鎮空三計算成果 ... 83

表 3-22 苗栗縣銅鑼鄉空三計算成果 ... 86

表 3-23 臺中市大安區空三計算成果 ... 89

表 3-24 屏東縣九如鄉(屏東交流道)空三計算成果 ... 92

表 3-25 屏東縣九如鄉(海豐外環道)空三計算成果 ... 95

(10)

經緯航太科技股份有限公司 | 第壹章前言 1

第壹章第壹章第壹章

第壹章前言前言前言前言

第一節第一節

第一節第一節計畫名稱計畫名稱計畫名稱計畫名稱

本計畫名稱為「107 年度協助航拍與影像處理作業採購案」（以下簡稱本案）。

第第第

第二二二二節節節節工作項目及內容工作項目及內容工作項目及內容工作項目及內容 一、協助航拍作業

（一）航拍區域：辦理其他單位委託內政部國土測繪中心（以下簡稱國土測繪中心）航拍作業。

（二）使用載具：可採用航空器或本團隊自有UAS設備辦理航拍。

（三）航拍規定：

1.航拍時原始影像解析度需符合國土測繪中心指定之解析度0.25或0.1公尺，含雲量不得超過5%；影像前後重疊率達80％以上，側向重疊率達35％以上，重疊率誤差應在10

％以內。

2.本案使用之酬載相機需辦理率定作業，並於決標次日起 20個日曆天繳交相機率定報告。

3.採用航空器辦理航拍，本團隊應自行申請空域；如採用 UAS航拍，本團隊須於接獲國土測繪中心通知航拍區域後5個日曆天內提送空域申請相關資料，由國土測繪中心協助申請。

4.如採用UAS航拍，每次執行任務前須檢查UAS系統功能是否正常，並填寫航拍任務紀錄表，記錄每次航拍日期、

天氣狀況、風向、風級、飛航方向、飛行時間等資料。

（四）影像處理：

1.須辦理空中三角測量並製作正射影像成果。正射影像採用TWD97[2010]坐標系統，解析度及精度要求如下表：

(11)

2 第壹章前言 | 經緯航太科技股份有限公司

表 1-1 作業成果解析度及精度要求說明

解析度解析度解析度 解析度

（（

（（公尺公尺公尺公尺））））

精度精度精度精度

備註備註備註均方根值備註

均方根值均方根值

均方根值（（（公尺（公尺公尺）公尺））最大偏移量）最大偏移量（最大偏移量最大偏移量（（（公尺公尺公尺公尺））））

0.25 1.25 2.5 檢查位於平

坦表面無高差位移之明顯地物點平面位置較差

0.1 1 2

0.1 0.5 1.5

2.解析度0.1公尺（精度0.5公尺）正射影像成果需求，須至現地測量控制點，並以該實測控制點坐標辦理空中三角測量計算。

3. 本案協助航拍及影像處理作業成果應依據內政部訂頒之詮釋資料標準格式（TWSMP2.0）建置詮釋資料。

（五）本團隊應於國土測繪中心通知航拍次日起40個日曆天內繳交原始影像與任務執行紀錄及相關原始數據資料、空中三角測量（含平差與檢核結果書面資料）、正射影像及詮釋資料。

（六）本項工作依本契約所列單價核算付款，按實際完成航拍區域面積數量給付，如未達預估數量，契約期滿即自動失效。

二、緊急航拍作業

（一）辦理國土測繪中心指定緊急或特定航拍區域，航拍面積以 3平方公里為原則，如有特殊情形由國土測繪中心認定。

（二）使用載具以UAS為原則。

（三）須於國土測繪中心提出且通知航拍區域後，前往現地辦理航拍作業，且須於抵達現地後24小時內完成航拍作業。前開期限如遇天候或其他不可抗力因素無法於期限內完成航拍，需於繳交成果時提出相關佐證資料。

（四）本團隊應於航拍完成後24小時內繳交原始影像及快速幾何糾正鑲嵌影像。

三、國土測繪1號航拍影像處理作業

(12)

經緯航太科技股份有限公司 | 第壹章前言 3

（一）辦理國土測繪中心「107年度國土測繪1號無人飛行載具航拍及維護作業採購案」航拍作業之影像處理，且須於國土測繪中心提出航拍影像與原始數據資料次日起30日內完成並繳交成果，包含空中三角測量（含平差與檢核結果書面資料）與正射影像及詮釋資料。

（二）本項作業流程與與成果及精度要求依「一、協助航拍作業

（四）影像處理」方式辦理。

四、工作總報告及其他配合事項

（一）工作總報告內容應包含項目：中文摘要、前言、工作項目及內容、各項工作執行方法、情形、成果、結論與建議及其他相關資料及附件（含各次工作會議結論、數位相機率定報告等）。

（二）操作期間本團隊應負責本案所需之工作車輛油料、保養維修費、汽車強制險及意外險等、UAS保養維護費、耗材、

油料，影像輸出設備及其他與本案相關之耗材。履約期間相關設施、器材（含國土測繪中心UAS），若有人為操作疏失、遇天災或不可抗力因素而毀損，或造成第三者人員、

財物損失，均由本團隊負責。

（三）應針對本案作業使用之UAS投保最高賠償金額至少達新臺幣5,000萬元以上之公共意外責任保險，並於決標次日起 20個日曆天內繳交相關證明文件。

（四）應配合國土測繪中心相關成果發表會流程內容辦理UAS展示（以3次為限）。

（五）配合民用航空法UAS相關規範修正規定，如需取得人員或 UAS設備認證等，本團隊應依相關規範協助辦理。

第三節第三節第三節

第三節工作時程及交付成果工作時程及交付成果工作時程及交付成果工作時程及交付成果

依契約書規定作業期限為決標次日（107 年 4 月 18 日）起 220 個日曆天，另於 107 年 12 月 3 日辦理契約變更，其中因 107 年無辦理緊急航拍作業，另選定協助航拍作業（1 區）辦理，該區協助航拍作業及工作總報告履約期限延長至 107 年 12 月 20 日。本案分 3 階段辦理，每階段應交付項目、期限如下表：

(13)

4 第壹章前言 | 經緯航太科技股份有限公司

表 1-2 工作時程及交付成果

階段交付項目繳交情形

第 1 階段(1) 107 年 5 月 8 日

數位相機率定報告及公

共意外責任保險證明 107 年 5 月 4 日發文提送第 1 階段(2)

107 年 7 月 27 日

1.協助航拍作業成果 2.國土測繪 1 號影像處理作業成果

各區成果分別於 107 年 7 月 4 日、

107 年 7 月 10 日、107 年 7 月 23 日發文提送

第 2 階段 107 年 11 月 4 日

1.協助航拍作業成果 2.國土測繪 1 號影像處理作業成果

各區成果分別於 107 年 7 月 4 日、

107 年 7 月 10 日、107 年 7 月 23 日發文提送

第 3 階段 107 年 12 月 20 日

(履約期限延長)

1.協助航拍作業成果

2.工作總報告 107 年 12 月 20 日發文提送

(14)

經緯航太科技股份有限公司 | 第貳章作業項目及程序與方法 5

第貳章第貳章第貳章

第貳章作業項目及程序與方法作業項目及程序與方法作業項目及程序與方法作業項目及程序與方法

第第

第第一一一一節節節節作業執行規劃作業執行規劃作業執行規劃作業執行規劃

本案各項航拍工作預定使用之設備規畫如下詳述。

壹壹

壹壹、、、、定翼型定翼型定翼型定翼型 UAS

UAS 航拍之作業規劃，配合國土測繪中心需求採用國土測繪一號定翼型 UAS 進行航拍(如圖 2-1)。國土測繪一號採用複合材料機身，

翼展長 2.5 公尺，展弦比達 11，具有優越的滑降比與抗風性能，及 5 公斤的酬載能力，同時飛行時間可達 2 個小時以上。

圖 2-1 國土測繪一號定翼型 UAS

機體設計為可拆式機翼，方便收納與運輸，並搭載控制自主飛行之飛行控制系統及 Canon 5D MKII 全片幅相機，相機並搭配相容之 20mm、24mm 或 50mm 焦距鏡頭以因應不同任務的需求。動力系統設計為螺旋槳前拉式動力系統，採用 62cc 二行程引擎，實際測試之最大飛行高度達 3600 公尺。數位通訊資料鏈可傳輸 30 公里距離，類比影像傳送距離可達 15 公里。國土測繪一號 UAS 系統架構詳如圖 2- 2 所示，系統特色如表 2-1，各項詳細規格彙整如表 2-2。

(15)

6 第貳章作業項目及程序與方法 | 經緯航太科技股份有限公司

圖 2-2 國土測繪一號 UAS 系統架構表 2-1 國土測繪一號系統特色

項目項目項目

項目詳細說明詳細說明詳細說明詳細說明 推進系統

推進系統推進系統

推進系統 採用以無鉛汽油為燃料之二衝程引擎，提供穩定之馬力。

巡航速度巡航速度巡航速度

巡航速度 70~120 公里滯空時間

滯空時間滯空時間

滯空時間 油箱 6.6 公升可飛 5 小時。

抗風能力抗風能力抗風能力

抗風能力 可達蒲福風級 8 級風力通訊

通訊通訊

通訊配備長距離數據通訊鏈路，控制半徑可達 30 公里以上，即時影像傳輸半徑可達 15 公里以上。

起降操作起降操作起降操作

起降操作 傳統跑道滾行起飛（需 120 公尺柏油跑道），跑道降落。

酬載酬載酬載

酬載可搭載與慣性量測設備與高畫素單眼相機或是高縮放倍率攝影模組。

表 2-2 國土測繪一號細部規格表

翼翼翼

翼展展展展 2.5 公尺長長長長度度度度 2.0 公尺最大重量

最大重量最大重量

最大重量 24.5 公斤滯空時間滯空時間滯空時間滯空時間 ＞5 小時最高速度最高速度最高速度

最高速度 125 km/hr 最大航程最大航程最大航程最大航程 ＞420 公里巡航速度

巡航速度巡航速度

巡航速度 70~120 km/hr 最大操作高度最大操作高度 最大操作高度最大操作高度 4500 公尺推進系統

推進系統 DLE-60 雙缸 CDI 電子點火引擎

(16)

國土測繪一號搭載 104 年度整合優化後之定位定向系統(Position and Orientation System, POS)( 如圖 2-3) ，該系統將 GNSS(Trimble BD970)與 IMU(ADIS16488)進行整合。Trimble BD970 雙頻 GNSS 可支援北斗獨立計算與航向解算，並具有 RTK(Real Time Kinematic)、

低角度追蹤技術與多路徑抑制功能。另系統中使用雙頻 GNSS 所提供之 GNSS 資料與時間對 IMU 資料進行同步並提供相機 Trigger 時脈，

使定位資料、相機姿態與拍照時間完全同步，能有效提高航空攝影測量之準確性，且後製處理可擁有更準確之定位定向資訊。

圖 2-3 國土測繪一號搭載之 POS

有鑑於本案在緊急或特定航拍需求上，必須有百分之百之航拍載具妥善率，同時亦遭遇多處同步拍攝的可能性，本團隊將提供一台自主開發設計的『天箭級』Sky Arrow 55 載具系統，專屬於國土測繪中心本案所使用，做為備用之定翼型 UAS 載具。在本團隊航拍編組人力上，亦已考量國土測繪一號與天箭-55 同步出動之操作能量。

Sky Arrow 55 為一款中航程後推式定翼型 UAS 載具，機體設計為後推式引擎設計(如圖 2-4)，可避免傳統前置式引擎運轉時產生之廢氣隨氣流向後汙染儀器與相機鏡頭之慮，在機身設計上除符合空氣動力學效率外，兼具酬載重量大與酬載空間寬敞，可快速更換不同酬載構型。載具基本規格資料如表 2-3 所示。

(17)

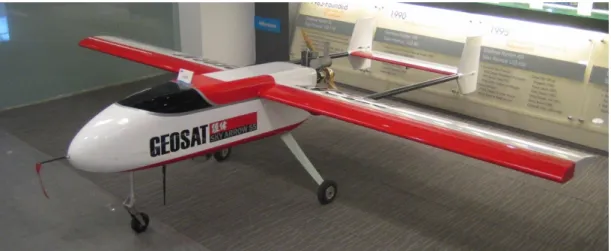

圖 2-4 Sky Arrow 55 UAS 表 2-3 SkyArrow 55 UAS 載具規格

翼翼翼

翼展展展展 3.0 m 長長長長度度度度 2.4 m 最大重量

最大重量最大重量

最大重量 25 kg 滯空時間滯空時間滯空時間滯空時間 ^{＞3.5 hrs} 最高速度最高速度最高速度

最高速度 145 km/hr 最大航程最大航程最大航程最大航程 ＞350 km 巡航速度

巡航速度巡航速度

巡航速度 105 km/hr 最大操作高度最大操作高度 最大操作高度最大操作高度 4000 m 推進系統

推進系統 O.S GT-55 Gas Engine(5.5 BHP@7000rpm)

Sky Arrow 55 UAS 在飛控電腦的控制下，可進行視距外遠距長程自主飛行。微波指令鏈路範圍可達半徑 60 公里以上，可供隨時更新飛航任務(On-The-Fly Command, OTFC)，加上長達 3.5 小時以上之有效滯空時間與針對航遙測應用最佳化的性能設計，使得 Sky Arrow 55 UAS 成為最適合航遙測應用的飛行載具。此型式的 UAS 的酬載重量與空間可依任務需求做彈性調整，使任務的調度更為靈活，表 2-4 為本機型特色。

表 2-4 Sky Arrow55 UAS 載具特色

項目項目項目

項目詳細說明詳細說明 詳細說明詳細說明推進系統推進系統推進系統

推進系統 引擎型式為 O.S GT-55 Gas Engine 二行程汽油引擎，使用 92 無鉛汽油做為燃料，提供穩定的馬力輸出

巡航速度巡航速度巡航速度

巡航速度 105 公里（含）以上 最大航程最大航程最大航程

最大航程大於 350 km，任務半徑 100 km 以上 滯空時間滯空時間滯空時間

滯空時間可達 3.5 小時以上 最大高度最大高度最大高度

最大高度 4000 m 抗風能力抗風能力抗風能力

抗風能力蒲福風級 8 級風力(不含)以下(即風速 34 knot 以下)

(18)

起降操作起降操作起降操作

起降操作傳統跑道（起飛距離 30 公尺，降落距離 80 公尺）

酬載重量酬載重量酬載重量 酬載重量

/空間

空間空間空間

有效酬載重量 > 5 公斤，可搭載：

1. 高畫素數位相機與高縮放倍率攝影模組，及 GPS/INS 設備

2. 數據通訊與即時影像傳輸設備，可將資訊下傳至地面導控站儲存供後處理使用

3. 酬載安裝於機體內均配置被動防振機構，防止設備振動影響功能

4. 40*28*22 公分的極大化酬載空間，可快速安裝與更換不同酬載構型

搬運方式搬運方式搬運方式

搬運方式機體採模組化設計，可快速拆卸進行運送 貳

貳貳

貳、、、、旋翼旋翼旋翼旋翼(多旋翼多旋翼多旋翼多旋翼)型型型 UAS 型一、六旋翼型 UAS 航拍系統

本團隊所採用拍攝測區影像之旋翼型 UAS，為六旋翼型 UAS，

全機直徑約 120cm，標準酬載設備可搭載 1800 萬畫素以上之數位相機(含影像發射模組)，如圖 2-5。旋翼型無人飛行載具的操作高度可達 500m，每次滯空拍攝作業時間可達 20 分鐘，可有效拍攝小範圍區域之高畫質影像。多旋翼機基本規格資料如表 2-5 所示。

圖 2-5 多旋翼型 UAS 表 2-5 多旋翼型 UAS 規格表

載具寬度載具寬度載具寬度

載具寬度 120 公分最大航高最大航高最大航高最大航高 < 500 公尺載具重量

載具重量載具重量

載具重量 5.0 公斤載具飛行距離載具飛行距離載具飛行距離載具飛行距離 < 1000 公尺 酬載重量

酬載重量酬載重量

酬載重量 1.0 公斤

酬載搭配酬載搭配酬載搭配 酬載搭配

Canon-5DM2、

Canon-550D、

SONY-DV 等滯空時間滯空時間

滯空時間滯空時間 < 20 分鐘

(19)

二、旋翼型 UAS 用 POS (LEA-6T + ADIS16405)

本團隊針對(多)旋翼型 UAS 系統設計簡易型 POS(如圖 2-6)，運用 GPS 模組與微機電等級之 IMU 整合設計而成。在 GPS 模組選擇方面，採用單頻載波相位接收儀 U-BLOX LEA-6T 模組(如圖 2-7)；

IMU 模組則選擇 ADIS16405(如圖 2-8)，兩者優點皆是精度高、價格便宜、重量輕，很適合做為酬載重量相對較小的旋翼型 UAS 使用。

此外本 GPS 模組亦支援外部 Time mark 記錄功能，可記錄拍攝時的 GPS 時間，做為相片與 POS 資料同步解算的基準。

圖 2-6 多旋翼型 UAS POS 原型設計

圖 2-7 LEA-6T 圖 2-8 ADIS16405

參參參

參、、、、酬載酬載酬載酬載感測器感測器感測器感測器

裝載於飛行載具上之航拍設備，有國土測繪一號所選用之高解析度全片幅數位單眼相機(DSLR) - Canon 5D Mark II (如圖 2-9)，搭配相容之 20mm、24mm 或 50mm 焦距鏡頭並經過相機率定程序，詳細規格如表 2-6。

(20)

圖 2-9 Canon 5D Mark II 數位相機表 2-6 Canon 5D Mark II 數位相機規格表

項目項目項目

項目規格規格規格規格

影像感測器有效畫素 2110 萬畫素

全片幅 CMOS 感測器

鏡頭焦距 20mm、24mm 或 50mm 焦距定焦鏡頭記憶卡容量 32GB、64GB

影像格式 JPEG/RAW

記錄畫素最高 5616 x 3744 pixels 連拍速度每秒 3.9 張（最高）

快門速度最快可達 1/8000 秒，提供外部觸發快門 ISO 感光度 ISO 50 ~ 25600

除國土測繪一號原有之數位單眼相機外，為提升無人飛行載具系統測繪作業之效率與拍攝影像品質，本團隊選用 Canon 5DSR 全片幅數位相機、Sony α7、α7R II、α5100 數位相機，配合不同航高及解析度之作業需求，並根據任務調派情形調配使用。

Canon 5DSR 數位相機(如圖 2-10)，此款相機擁有 5060 萬超高像素全片幅 CMOS 影像感應器、雙 DIGIC 6 影像處理器，及 61 點高密度自動對焦感應器，為確保影像呈現的細緻度，配備全新 MVCS 反光鏡震動控制系統，機身總重僅 930 克。Canon 5DSR 可拍攝最高達 8688 x 5792 像素的超大數位影像，其相機詳細規格如表 2-7。

Sonyα7 及α7R II (如圖 2-11 及圖 2-12)，其感光元件同樣為全片幅尺寸(24mm*36mm)規格，有效畫素提高較國土測繪一號原本採用的 Canon 5D Mark II 增加 70%，在相同 GSD 的航線規畫下，可比原有 Canon 相機涵蓋更大的拍攝範圍。相機詳細規格如下表 2-8 及表 2-9。Sonyα5100 相機有效像素 2430 萬 Exmor APS HD CMOS 大感光元件，詳細規格如圖 2-13 及表 2-10 所示。

(21)

圖 2-10 Canon 5DSR 數位相機表 2-7 Canon 5DSR 數位相機規格表

項目項目項目

項目規格規格規格規格

全片幅 CMOS 感測器鏡頭焦距 21mm 焦距定焦鏡頭記憶卡容量 128GB CF 記憶卡

影像格式 RAW, TIF & JPG

記錄畫素最高 8688 x 5792 pixels 連拍速度每秒 5 張

圖 2-11 Sony α7 全片幅數位相機表 2-8 Sony α7 全片幅數位相機規格表

項目項目項目

項目規格規格規格規格

全片幅 Exmor CMOS 感光元件鏡頭焦距 21mm 焦距定焦鏡頭

記憶卡容量 32GB、64GB

(22)

圖 2-12 Sony α7R II 全片幅數位相機表 2-9 Sony α7R II 全片幅數位相機規格表

項目項目項目

項目規格規格規格規格

全片幅 Exmor R CMOS 感光元件鏡頭焦距 21mm 焦距定焦鏡頭

記憶卡容量 32GB、64GB 影像格式 JPEG/RAW

圖 2-13 Sony α5100 數位相機

(23)

表 2-10 Sony α5100 數位相機規格表

項目項目項目

項目規格規格規格規格

Exmor CMOS 感測器鏡頭焦距 16mm 焦距定焦鏡頭記憶卡容量 32GB、64GB

相機內方位率定相機內方位率定相機內方位率定相機內方位率定

本案相機內方位率定於本團隊中科廠房室內相機率定場(如圖 2- 14)進行，本案航拍作業所使用之相機，包含 Canon 5DSR、Sony α 7、α7R II、α5100 已於第一次使用時進行相機內方位率定，率定後則需保持相機與鏡頭間之相對關係，並將於更換鏡頭之後重新率定，

原則上 1 年應至少率定 1 次，相機內方位率定作業方式流程說明如下。

圖 2-14 本團隊中科廠房之相機內方位率定實驗室

1. 攜帶欲率定之相機至相機率定場，並固定鏡頭與機身間連接。

2. 參考文獻 Fraser(1997)，透過旋轉率定圓盤及旋轉相機製造環繞交會式拍攝的效果，如圖 2-15 為示意圖。相機拍攝位置不動，僅旋轉圓盤，每旋轉 45 度拍攝，即圓盤於 0、45、90、135、180、225、

(24)

270、315 度時拍攝，故每 1 組拍攝共 8 張照片。

圖 2-15 相機率定拍攝程序示意圖

3. 關於相機拍攝位置與方式，首先相機光軸與圓盤夾角約為 30 度至 45 度，分別以相機正拍(如圖 2-16(a))、機身向右旋轉 90 度(如圖 2-16 (b))及機身向左旋轉 90 度(如圖 2-16(c))3 種角度拍攝，並依前述步驟旋轉圓盤各拍攝 8 張，共 24 張照片。

圖 2-16 相機率定拍攝方式(夾角 45 度)

4. 以相機光軸與圓盤夾角為 90 度拍攝，分別以相機正拍(如圖 2- 17(a))及機身向右旋轉 90 度(如圖 2-17(b))配合旋轉圓盤各拍攝 8 張，共 16 張照片。

圖 2-17 相機率定拍攝方式(夾角 90 度)

轉盤轉盤轉盤

相機

相機相機

(a) (b) (c)

轉盤轉盤

相機

(a) (b)

(25)

5. 拍攝作業時，視窗畫面須佈滿率定標且清晰可辨別，如圖 2-18。

圖 2-18 相機率定拍攝範例

6. 將率定影像匯入相機率定軟體 Australis，經率定標辨識及光束法平差計算，得率定成果。

本案相機內方位率定已完成 Canon 5DSR 搭配 20 及 50 公釐鏡頭、Sony α7 搭配焦距 21 公釐鏡頭、Sony α7R II 搭配 21 公釐鏡頭、Sony α5100 搭配 16 公釐鏡頭之相機內方位率定作業，其率定成果如表 2-11，率定報告如附錄六所示。

(26)

表 2-11 相機率定成果

相機編號 1 2 3

相機型號 Sony α7 Sony α7R II Sony α5100 解析度 6000 x 4000 pixels 7952 x 5304 pixels 6000 x 4000 pixels 像元大小 0.0060 mm 0.0045 mm 0.0039 mm

數值標準差數值標準差數值標準差

焦距 c 21.5318 mm 0.001 mm 21.4918 mm 0.001 mm 15.7442 mm 0.001 mm 像主點 xp 0.2018 mm < 0.001 mm -0.0276 mm < 0.001 mm -0.1806 mm < 0.001 mm 像主點 yp 0.0150 mm < 0.001 mm 0.0515 mm < 0.001 mm 0.2248 mm < 0.001 mm 輻射畸變 k1 1.43713e-04 2.0228e-07 1.40129e-04 2.3734e-07 2.51764e-04 9.9794e-07 輻射畸變 k2 -2.64006e-07 1.0012e-09 -2.75819e-07 1.4988e-09 -1.27500e-06 1.4051e-08 輻射畸變 k3 1.06717e-10 1.6484e-12 1.16975e-10 2.9745e-12 -1.21515e-09 6.1683e-11 離心畸變 P1 1.4317e-06 2.593e-07 -2.8085e-06 3.413e-07 1.3006e-05 8.329e-07 離心畸變 P2 1.9718e-05 2.047e-07 1.4293e-05 2.506e-07 -2.0583e-04 6.230e-07

相機編號 4 5

相機型號 Canon 5DSR Canon 5DSR 解析度 8688 x 5792 pixels 8688 x 5792 pixels 像元大小 0.0041 mm 0.0041 mm

數值標準差數值標準差

焦距 c 51.7517 mm 0.002 mm 20.4835 mm 0.002 mm 像主點 xp -0.0964 mm 0.002 mm -0.0279 mm < 0.001 mm 像主點 yp -0.0290 mm 0.002 mm 0.0821 mm < 0.001 mm 輻射畸變 k1 5.24065e-05 2.0875e-07 2.04503e-04 2.6006e-07 輻射畸變 k2 -7.24037e-09 9.6944e-10 -3.92462e-07 1.5583e-09 輻射畸變 k3 -7.22665e-12 1.4232e-11 7.45716e-11 2.9291e-12 離心畸變 P1 -1.5319e-06 1.667e-07 1.7260e-06 4.353e-07 離心畸變 P2 3.9227e-06 1.403e-07 2.5184e-05 3.118e-07

第第

第第二二二二節節節節 UAS 航拍規劃航拍規劃航拍規劃航拍規劃與作業流程說明與作業流程說明與作業流程說明與作業流程說明 壹

壹壹

壹、、、、 UAS 航拍標準作業流程航拍標準作業流程航拍標準作業流程航拍標準作業流程

UAS 航拍工作的標準流程規劃，主要係依據「無人駕駛航空器系統(UAS)在臺北飛航情報區之作業」飛航情報相關 AIC 公告與「民用航空法」第三十四條以及「交通部民用航空隊機場四周施放有礙飛航安全物體實施要點」等規定進行作業規畫。根據以上相關規範，並參考 97 年度「探測感應器測繪平台架構規劃暨應用作業案」(NLSC-97- 28)之流程，綜整 UAS 航拍規劃標準作業流程如圖 2-19。

本案作業將依需求規格書規範，於貴中心通知航拍區域後 5 日內提送空域申請資料，於接獲可辦理航拍通知次日起 40 日內完成辦理航拍作業及影像處理作業並繳交影像處理成果。

(27)

圖 2-19 UAS 航拍工作標準作業流程規劃

貳貳貳

貳、、、、 UAS 航拍計畫航拍計畫航拍計畫航拍計畫

UAS 航拍所使用之數位相機為本團隊自有 Canon 5DSR 全片幅數位相機或 Sonyα7 全片幅數位相機，相機感光元件經換算後可得到感光元件上每一像素之實際尺寸為 4.1μm（5DSR）或 6.0μm（α7）。由於每一像素之寬度與焦距長，相對於地面解析度（GSD）與航高

（AGL）為相似三角形，因此可得式(2-1)：

AGL GSD th

Focal Leng Size Pixel

=

(2-1)

將相機鏡頭焦距、感光元件像素尺寸及需求之地面解析度帶入式 (2-1)中，即可計算出對應的航高。

以 Sonyα7 相機於 1/5,000 比例尺航拍作業的航線規劃範例如下圖 2-20，各項航拍作業應規劃項目範例如表 2-12 經正確規劃後，航拍成果皆可達到 80%以上的前後重疊率及 40%以上之側向重疊率。

(28)

圖 2-20 航線規劃示意圖表 2-12 航空攝影規劃資訊

項項

項項目目目目資資資資訊訊訊訊備備備備註註註註

鏡頭焦距 21 公釐

採用高素質手動定焦鏡頭，避免 UAS 震動造成自動對焦位移。

像元解析度 6.0μm

航帶寬約 1500 公尺航拍影像有效寬度

飛航高度 820 公尺依照地形高程部分會有所調整航線間距 900 公尺確保側向重疊率>40%

側向重疊 > 40%

前後重疊 > 80% 提高前後重疊，降低後續立製時遮蔽情形及提高正射品質航空攝影以 GNSS/IMU 輔助將提高空三及測圖等精度地面解析度 25 公分

而 GCS 介面的航線設定，本團隊已有開發航點產生工具，只要輸入特定參數，如範圍坐標、航帶間隔等參數，即可立即規劃出航線。

軟體另有繪圖與標註、航線規劃(S、O、Z 模式)、航線延長縮短、航線位移、空拍重疊率及航線匯出/匯入等功能。軟體共可提供之 2 種不同模式航線規劃：

1. S 模式：單向折返。如單一方向有山脈，可採此飛行方式。

(29)

圖 2-21 S 模式航線範例圖

2. Z 模式：雙向折返。條件相同情況下（相同範圍與航高設定），所需航程，約為 S 飛法的一半左右。

圖 2-22 Z 模式航線範例圖

參參參

參、、、、空域申請空域申請空域申請空域申請

UAS 航拍空域申請流程，現階段主要係依據交通部民用航空局 (以下簡稱民航局)「無人駕駛航空器系統在臺北飛航情報區之作業」

航空公報(AIC 04/2012)、「民用航空法」第三十四條、「交通部民用航空隊機場四周施放有礙飛航安全物體實施要點」等規定進行空域申請。

根據以上相關規定，UAS 航拍作業需至少在任務執行 15 天前向民航局提出空域申請，空域申請通過且由民航局發布飛航公告後始得於申請之時間執行航拍任務。同時根據目前規範，航拍區域仍有以下限制：

一、航拍區域若位於機場周圍禁、限航區，則無法執行任務。

二、航拍區位於訓練空域、軍方管制空域、目視航線等，則需視與民航局及軍方單位協調後狀況方可執行任務。

三、鄰近禁、限航區，可能影響民航機或軍機起降及其他航空器安全，

亦需與相關單位協調後方能進行航拍。

(30)

肆肆肆

肆、、、、執行航拍任務執行航拍任務執行航拍任務執行航拍任務

UAS 執行航拍前置作業之任務規劃與勤前提示與工作分配亦為重要的工作規劃，並且執行航拍任務時，還需視天候條件許可下方可執行，UAS 執行航拍任務標準作業流程可參考圖 2-23。

圖 2-23 UAS 操作使用程序標準作業流程

UAS 任務執行時的人力配置、操作程序與地面導控系統的任務模式，其說明如下：

1. GCS(地面控制站)：

由一 GCS 系統、一位外部操作員（EP、飛行員）、一位內部操作

(31)

員（IP、GCS 軟體操作員），一位專案經理組成為一 GCS 單位。

2. 任務自動導引程序：

該程序每次只會有一架飛機在執行，任務自動導引程序負責接替外部操作員降落(Landing)前及起飛(Take off)後的任務。

3. 航拍任務：

可以採單架 UAS 的方式，前往指定區域，依航拍計畫航線做地毯式的影像拍攝，或是於同一時間、同地點但不同空層，進行不同的地面解析度的影像拍攝。

4. 避走路線：

假如 UAS 要前往執行任務的路徑上，經過敏感性(Sensitivities)地區，地面站軟體會警示該路線為避走路線，且建議與規劃新航道提供給內部操作員參考，如內部操作員同意取代(Replace)原路徑，UAS 於執行任務時會繞過該敏感地區。

經過數年實務上的經驗累積，本團隊已針對航拍流程進行標準化，

並針對流程各重要之步驟製作任務規劃、記錄、檢核表格，總共分為以下幾步驟：

步驟 1：於確認航拍區域後，負責專案經理先依據航拍需求提交包含委託單位連絡方式、繳交期限、GSD、用途及空拍範圍的「委託空拍申請表」，並交由資深同仁評估後，回覆「委託空拍空域審核建議表」，對各空域進行航線評估，內容包含預畫航高、GSD 範圍、涵蓋線近航區/航道、航線說明及 KML 航線規劃圖，如圖 2-24。

步驟 2：於任務確認後及任務執行前，為了讓任務執行單位充分了解工作內容，於任務執行前需由當次任務負責主管公告「UAS 飛行任務勤前提示單」，並對任務執行單位解說任務執行細節及流程，其內容包含任務資訊、天氣預報、航點說明及任務預畫等任務執行細節，

如圖 2-25。

(32)

圖 2-24 委託空拍申請表及委託空拍空域審核建議表

圖 2-25 UAS 飛行任務勤前提示單

(33)

步驟 3：於任務飛行前，必須先依「UAS 飛行前檢查卡」檢查 UAS 及地面站系統各個零組件，如機身結構、各個控制翼面、避震墊及飛控系統等功能是否正常，如圖 2-26 所示。

圖 2-26 UAS 飛行前檢查項目表

步驟 4：於每次任務結束後，任務執行單位必須填寫「UAS 航拍任務執行紀錄」，詳細記錄任務執行狀況及各諸元使用鐘點，如圖 2- 27。

同時根據目前相關法規規範，規劃航拍工作區域時受以下限制：

1. 航拍區域若位於機場周圍禁、限航區，則無法執行任務。

(34)

2. 航拍區位於訓練空域、軍方管制空域、目視航線等，則需視與民航局及軍方單位協調後狀況方可執行任務。

3. 鄰近禁、限航區，可能影響民航機或軍機起降及其他航空器安全，

亦需與相關單位協調後方能進行航拍。

圖 2-27 UAS 航拍任務執行紀錄

伍伍

伍伍、、、、系統保養系統保養系統保養系統保養

為確保 UAS 之更高安全性，除了依照周期性檢查項目檢查各零組件外，本團隊並制定一套 UAS 品保流程，從各零組件出廠至系統組裝完成，與累計時數的維修與性能評估，以確保最高的系統安全性，

如圖 2-28 所示。

於每次執行航拍作業時，除按操作手冊實施相關檢查外，並做成檢查與維護紀錄，另於每次執行任務時，按飛行前、中、後-檢查卡執行 UAS 相關保養維護與檢查工作，當載具飛行時數累積至週期檢查表所列之飛行時數時，按週期檢查與維護手冊執行相關零組件之保養與更換。另於執行航拍任務完成後，依照相關飛行紀錄資料綜整，整理成 UAS 航拍任務執行紀錄，以落實相關飛行文件與表格之建立。

(35)

圖 2-28 UAS 品保流程

第第

第第三三三三節節節節空中三角測量及正射影像製作作業規劃空中三角測量及正射影像製作作業規劃空中三角測量及正射影像製作作業規劃空中三角測量及正射影像製作作業規劃 壹

壹壹

壹、、、、控制點量測規劃控制點量測規劃控制點量測規劃控制點量測規劃

本案預定進行航拍之區域，大部分航測控制點將選擇影像上可判釋之後測點。後測控制點選擇要件如下：

一、優先使用現有航空標及後測點：

(36)

確認本團隊於本案所挑選航拍區域可用之現有航空標及後測點於航拍影像中是否可清晰辨識，經與現況比對無誤後予以採用。於專案相片影像上選取與 UAS 拍攝影像之共同點，再經立體量測獲得共同點坐標當作控制點。控制點以選擇比較明顯、不會變動的固定地物、

或屋角點為原則。後測控制點選取量測範例如圖 2-29。

圖 2-29 選取後測控制點位置範例

二、輔以自然點加強控制：

本團隊將針對本案地面解析度 10 公分(精度 50 公分)之航拍區域，

採用 e-GNSS 進行現地自然點控制測量作業，自然點優先選取航拍影像上目標明顯、固定且易辨認之點位(如斑馬線、道路標線、運動場等，

如圖 2-30，並避免選在樹下或樹林邊緣處等透空度不佳之處。

圖 2-30 自然點選設現場照片

貳貳貳

貳、、、、空中三角測量作業方式空中三角測量作業方式空中三角測量作業方式空中三角測量作業方式

UAS 相片利用空三測量進行空間解算，同樣係根據少量的現地控制點，再於室內新建相片間的匹配點位資訊，解算以求得點位之空間位置。本團隊將分別針對協助航拍成果及國土測繪一號航拍成果進行影像處理，並根據地面解析度及作業精度要求的不同，分成 2 種不同作業方式。

一、地面解析度 25 公分及地面解析度 10 公分(精度 1 公尺)：

(37)

1. 空中三角測量採用商用軟體 Pix4Dmapper，獲取模型連接點及量測全部設有航空標之控制點坐標。

圖 2-31 空中三角測量示意圖

2. 航拍過程中全程採用 GNSS/IMU 輔助空中三角測量，GNSS 每 1 秒觀測 10 筆資料，IMU 每 1 秒觀測 20 筆資料以上，平差作業可加入每張航片經解算之高精度投影中心坐標及姿態角，以提升空三作業精度，並加速影像自動匹配作業時程，可大幅縮短人工選點作業時間與錯誤。

3. 空三之連結點採 Pix4Dmapper 自動匹配，進行空中三角測量平差計算，並產生空中三角測量平差報表，如圖 2-32。

(38)

圖 2-32 空中三角測量平差報表

二、地面解析度 10 公分，作業精度 50 公分：

1. 空中三角測量採用航測數值影像工作站，量測模型連接點及全部設有航空標之控制點、水準點之點位坐標。

圖 2-33 空中三角測量示意圖

(39)

2. 空中三角像片連接點分布每一像片九個標準點以上，先以影像匹配產生連結點，再檢查連結網形補缺漏。每一標準點位以二點以上為原則，空中三角平差偵錯後，每一標準點位至少留存一點。

3. 航拍過程中全程採用 GNSS/IMU 輔助空中三角測量，GNSS 每 1 秒觀測 10 筆資料，IMU 每 1 秒觀測 20 筆資料以上，平差作業可加入每張航片經解算之高精度投影中心坐標及姿態角，以提升空三作業精度，並加速影像自動匹配作業時程，可大幅縮短人工選點作業時間與錯誤。

4. 空三之連結點採自動匹配，自動匹配完後，會表列出匹配點不足處，稱之為弱匹配區；使用者可依表列之點號，手動加點，如圖 2-34。此外，尚會利用自行開發之網形檢核(如圖 2-35)及可靠度計算程式，檢查每張像片間的連結點數以及連結情況，並參考地形圖測製規範之可靠度指標，不足處可手動加點。表 2-13 為可靠度指標。

表 2-13 可靠度指標前後重疊率

可靠度指標 60％ 80％ 90％

平均多餘觀測數(總多餘

觀測數/總觀測數) ≧0.55 ≧0.6 ≧0.7

連結點平均光線數(連結

點總光線數/總連結點數) ≧4 ≧6 ≧7

連結點強度指標(N 重光線以上連結點數/總點數)

(4 重光線以上連結點點數)/(總點數)≧0.3

(6 重光線以上連結點點數)/(總點數) ≧0.3

(8 重光線以上連結點點數)/(總點數) ≧0.3

圖 2-34 弱匹配區手動加點列表示意圖圖 2-35 像片網形連結範例圖

(40)

5. 空中三角測量平差計算採用光束法，分 2 個過程進行計算，先以最小約制（或自由網）平差，以進行粗差偵測並得到觀測值精度的估值，其次進行強制附合至控制點上平差。

6. 自由網平差後所得觀測中誤差不超過 10µm，坡度達 IV 級以上之山地或植被達 IV 以上之平地中誤差不超過 15µm，強制附合地面控制點後，其驗後觀測值之 R.M.S.E 值不大於 13µm，坡度達 IV 級以上之山地或植被達 IV 以上之平地中誤差不超過 20µm。

參參參

參、、、、正射影像製作作業規劃正射影像製作作業規劃正射影像製作作業規劃正射影像製作作業規劃

本案正射影像鑲嵌流程圖如圖 2-36。

圖 2-36 製作彩色無縫正射影像鑲嵌流程圖

(41)

一、正射影像糾正

1. 利用數值航測影像工作站，配合數值高程模型(DEM)資料作為正射糾正之高程控制資料，將中心投影之航空像片，糾正成正射投影，消除像片上投影誤差，製作數位正射影像資料檔，記錄在光碟等電腦磁性媒體。圖 2-37 為正射影像糾正示意圖。

2. 利用 ImageStation Orthopro 軟體將空三資料(圖 2-38)、數值高程資料(圖 2-39)、原始檔案載入，產生正射後的單張影像，在產生前需先設定是否將影像壓縮、影像格式(tif 或 jpg)、是否產生影像金字塔、影像定位檔(tfw 或 jgw)等。

圖 2-37 正射影像糾正示意圖

圖 2-38 ImageStation Orthopro 空三資料

(42)

圖 2-39 ImageStation OrthoproDEM 資料

二、正射影像影像鑲嵌作業

1. 將相鄰影像之數值正射影像切去其邊緣與重複部分，使之互相拼接而成一地表連續之影像，逐一鑲嵌製作成為一張無接縫的正射影像鑲嵌圖，如圖 2-40 所示。

圖 2-40 正射影像鑲嵌示意圖

2. 正射處理影像需在影像工作站進行無縫式鑲嵌及全區影像色調均化處理。

3. 正射影像應盡量選取像主點附近之影像，避免傾斜位移大、陰影過長、陰影下影像模糊等區域，鑲嵌之接縫處宜位於水系、平面道路或空曠地區，注意重要地標(高架道路、明顯建物)之銜接，並應力求色調、亮度一致，影像避免反光，保持柔和及清晰。

(43)

4. 正射影像鑲嵌後如造成疊影、錯位、扭曲、雲遮蔽等狀況，都必須再行編修處理，如圖 2-41。

圖 2-41 正射影像編修前後比較(左邊為編修前、右邊為編修後)

第第第

第四四四四節節節節 UAS 成果展示成果展示成果展示成果展示

本案將配合貴中心相關成果發表會流程內容，辦理 UAS 展示及製作海報，並支援 UAS 載運、架設、撤收及派員於展示場協助進行解說，以 3 次為限。

第第第

第五五五五節節節節成果檢核成果檢核成果檢核成果檢核

本案依規範之成果檢查作業說明，針對空三測量與正射影像必須完成的檢查項目如下：

一、原始航拍影像檢查

採書面審查，檢查原始影像檢查書面資料(影像解析度、含雲比率、重疊率計算結果)內容是否完整正確。

二、空中三角測量檢查

採書面審查，檢查空中三角測量書面資料內容是否完整正確。

三、正射影像檢查

針對正射影像成果進行查核，說明如下：

1. 抽查項目及方式：採上機檢查，檢查影像連續地物合理性(地物是否有扭曲變形、影像接邊情形是否連續無縫)及平面位置精度。如正射影像成果應用於更新臺灣通用電子地圖正射影像，

另套疊已完成之向量資料辦理檢查

(44)

2. 抽查數量：全面檢查。

3. 通過標準：每區影像連續地物合理性及向量套疊缺失總數未超過 5 處，則該區視為合格；所有航拍區域應全面檢查且全數合格，則檢查通過。平面位置精度抽查 5 點，符合本案一般航拍影像處理標準則檢查通過

因本案 UAS 正射影像成果精度應達臺灣通用電子地圖測製精度，

本團隊於精度檢核作業，將參考臺灣通用電子地圖圖資精度檢核及品質管控流程規劃進行。

壹、航空攝影影像品質管控及檢核

檢查項目：航線、航攝像片重疊率及影像品質。

航線規劃：檢查航線規劃是否涵蓋測區，每幅圖兩個像對，各航線兩端應多加拍攝兩像對。

航拍檢查：檢查航偏、航傾角及重疊率。

航拍檢查標準：

（一）航線方向以南北、東西或平行預定路線為原則。

（二）垂直連續攝影，檢查 POS 所記錄之角度資料，攝影軸傾斜應小於 8 度，各航線兩端應多攝兩個像對。

（三）是否重疊度不佳以致像對不能涵蓋全測區或影響製圖精度。

（四）攝影天氣：攝影天氣晴朗無雲，能見度良好，太陽高度大於三十度以上，以減少陰影。

（五）影像有雲，影像模糊，陰影過長，或不能完全消除視差，導致無法用於量測及製圖。

貳、彩色無縫鑲嵌正射影像製作品質控管及檢核

以測區需求範圍進行單區正射影像製作，範圍依據 DEM 範圍，

且向四周擴大 50 公尺之重疊範圍，並進行無縫式鑲嵌製作，最後接合成一整張影像。

一、彩色無縫式鑲嵌品質控管

彩色無縫式鑲嵌品質控管分兩部分：

(45)

（一）單幅正射影像鑲嵌產生之品質控管：單一區域之正射影像由多張影像鑲嵌而成。

（二）影像成果之品質檢查包含：

1. 檢查影像地物是否扭曲變形、或影像中有雲或陰影、影像對比及色彩飽和度。

2. 彩色無縫鑲嵌正射影像地面解析度 0.25 公尺。

3. 檢核正射用之 DEM 重疊區高程一致性。

4. 正射影像資料檔以 TIFF 格式儲存，以每個區域一個檔案為原則。

二、正射影像製作精度要求

（一）幾何精度

檢查於平坦地表面無高差移位的明顯地物點平面位置較差 (如表 2-14)，解析度 0.25 公尺之正射影像，其位置中誤差應在 1.25 公尺以內，最大誤差應在 2.5 公尺以內；解析度要求為 0.1 公尺且位置中誤差要求為 1 公尺之正射影像，其最大誤差應在 2 公尺以內；而解析度要求為 0.1 公尺且位置中誤差要求為 0.5 公尺之正射影像，其最大誤差應在 1.5 公尺以內。

表 2-14 正射影像解析度及精度要求對照

解析度解析度解析度 解析度

（（

（（公尺公尺公尺公尺））））

精度精度精度精度

備註備註備註均方根值備註

均方根值均方根值

均方根值（（（公尺（公尺公尺）公尺））最大偏移量）最大偏移量（最大偏移量最大偏移量（（（公尺公尺公尺公尺））））

0.25 1.25 2.5 檢查位於平

坦表面無高差位移之明顯地物點平面位置較差

0.1 1 2

0.1 0.5 1.5

（二）色調

整張正射影像的色調應均勻，其明亮度(intensity, brightness) 的直方圖分布應在 5~250 之間，且直方圖的兩端不得有如圖 2- 42 所示之突然停止的現象，亦不得有突然觸到兩端的現象。突然停止的現象可依最端點灰值的像元數 Ne 與其內側鄰近三個灰值平均像元數 Ni 之比值來判斷，Ne 必須小於 Ni。不同張航拍

(46)

影像的接邊處色調需一致，不得有肉眼能見到的邊緣。

圖 2-42 直方圖兩端突然停止示意圖

（三）色彩平衡

所謂色彩平衡就是不同張的正射影像上所顯示地物的色彩應於一致。但由於同一地物彩色在不同正射影像上看起來色彩都不一樣，因此色彩平衡要做到整區影像地物顏色連續且均勻自然。

(47)

38 第参章無人飛行載具系統航拍及影像處理作業 | 經緯航太科技股份有限公司

第第第

第参参参章参章章無人飛行載具系統航拍及影像處理作業章無人飛行載具系統航拍及影像處理作業無人飛行載具系統航拍及影像處理作業無人飛行載具系統航拍及影像處理作業

本案應辦理 14 區航拍與影像處理作業，除國土測繪中心所選定之 5 區影像處理作業需求區域外，另有 9 區協助航拍作業區域，主要配合陽明山國家公園管理處、臺中市都市發展局、新竹市地政事務所及內政部營建署城鄉發展分署進行拍攝並製作正射影像成果，相關成果完成後由國土測繪中心函送予相關單位；另以南投縣南崗校正場航拍影像進行感測器校正測試。正射影像採用 TWD97[2010]坐標系統，

解析度分為 0.25 及 0.1 公尺。

航拍作業區域彙整表如表 3-1，各航拍作業區位置分布圖如圖 3- 1。各航拍區任務執行規劃與影像處理作業細節，詳述於本章各小節。

圖 3-1 107 年度航拍任務區域分布

107年度協助航拍與影像處理作業
