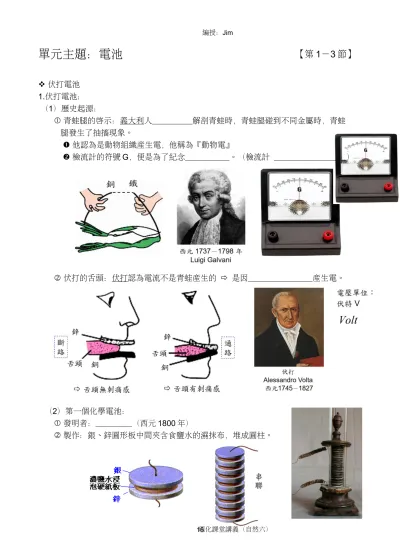

單元主題：電池 【第 1－3 節】
伏打電池 1.伏打電池：
（1）歷史起源：
青蛙腿的啟示：義大利人 解剖青蛙時，青蛙腿碰到不同金屬時，青蛙 腿發生了抽搐現象。
他認為是動物組織產生電，他稱為『動物電』
檢流計的符號G，便是為了紀念 。（檢流計 ）
伏打的舌頭：伏打認為電流不是青蛙產生的 是因 產生電。
（2）第一個化學電池：
發明者： （西元1800年）
製作：銀、鋅圓形板中間夾含食鹽水的濕抹布，堆成圓柱。
負極放電子傾向者：
電極A
電解質中的負離子
正極得電子傾向者：
電極B
電解質中的正離子
（3）化學電池（伏打電池）原理：
電池是 能轉變成 能的裝置
角色： 、 、 。（兩金屬不可相同）
兩極： 負極：活性 的金屬 電子。
正極：活性 的金屬 電子。
負極（ ）可能發生的效應：
。半反應： 。 （ ）
正極（ ）可能發生的效應：
。 。（
）
半反應： 。
（4）其他形式的化學電池：水果電池：
電極：選用以二活性差異大的金屬片（差異愈大，電流愈 ） 電解質：水果中含有檸檬酸、酒石酸等電解質
（5）回到過去討論：
青蛙腿的啟示： 銅線（ ）/ 鐵線（ ）＋ 。 伏打的舌頭： 鋅片（ ）/ 銅片（ ）＋ 。 伏打電池： 鋅板（ ）/ 銀板（ ）＋ 。
伏打電池應用－鋅銅電池 1.鋅銅電池：
（1）實驗裝置：
電極：二不同金屬片
負極： ， 電子 正極： ， 電子 電解質：
電極分別置入含有 金屬離子的電解質水溶液中 a.鋅片置入 。
b.銅片置入 。
U 形管：稱 。 裝 水溶液 。
檢流計或安培計：指針偏轉方向＝ 的方向。
（2）放電過程討論：自發過程 負極：
負極 ： 電子，質量變化： 。
甲杯濃度變化： ；顏色變化： 。（仍無色）
半反應： 。
Zn/Cu¿cell
¿
正極：
正極 ： 電子，質量變化： 。 乙杯濃度變化： ；顏色變化： 。 半反應： 。
檢流計偏向： 的方向。（讀數變化 ）
電子由 ，經G，向 流動。
電流由 ，經G，向 流動。
鹽橋功用：
維持 。 無鹽橋，成 。 維持 。
硝酸根離子向 杯；鉀離子向 杯。
鹽橋中正離子移向電池 極；負離子移向 極
電池反應：
負極放電子 負極常 （解離成 ） 正極得電子 正極常 。
電池反應：為正極、負極半反應之總和 （電子數消去）
KNO3→K++NO
3−
[自我歸納] 鋅銅電池：放電過程比較
負極 正極
物質種類 半反應 全反應
電極重量變化 □ 減少 □ 不變 □ 增加 □ 減少 □ 不變 □ 增加 電解質種類
濃度變化 □ 減少 □ 不變 □ 增加 □ 減少 □ 不變 □ 增加 顏色變化 □ 變淺 □ 不變 □ 變深 □ 變淺 □ 不變 □ 變深 電子流向 檢流計G
電流流向 檢流計G 2. [延伸學習－自我閱讀] 鋅銅電池充電：非自發過程，與放電過程相反 （1）充電接法：連接 電源（ ）
電池的正極與鋅銅電池的 極連接 電池的負極與鋅銅電池的 極連接 （2）過程討論：
範例解說
1.下列為化學電池，回答下列問題：（請填對應示意圖中的電極代號X、Y或材質）
2.敘述下表電池之實驗設置、放電過程及電池反應：
電池 說明 反應式
Zn / Ag
負極 正極
全反應
Cu / Ag
負極 正極
全反應
3.為增加電壓，將兩個鋅銅電池連接，如下圖所示，則：
電解質丙的顏色變化？ ； 電解質丁的濃度變化？ 。 （ ）電極 C 反應式？；
（ ）電極 D 反應式？
（A）Zn → Zn2＋＋2e－ （B）Zn2＋＋2e－→ Zn （C）Cu → Cu2＋＋2e－
（D）Cu2＋＋2e－→ Cu。
4.右圖為銅銀電池，根據電流I的方向，試回答下列問題：
若活性順序為：銅＞銀，則X板為 金屬。
X板為 極，Y板為 極。（填入：＋、－）
左側燒杯內的水溶液顏色將如何變化？ 。
若鹽橋內充滿硝酸鈉水溶液，則主要是 離子將會向Y板移動，並幫助導電。
若取下鹽橋，安培計上的讀數會如何變化？ 。
生活中的電池－乾電池（碳鋅電池）、鹼性電池、鉛蓄電池、鋰離子電池 1.乾電池（碳鋅電池）：
（1）發明者：1865年 法國人勒克朗舍發明，後經改良而來
（2）構造：
負極： 。 正極： 。
以 為正極導出電流，電解液以 為主。
（3）注意：
電壓隨使用降低、電壓不穩、不適合大電流放電、功率小 儲放時間過久，會有鋅殼腐蝕、水分蒸發、電解液溢漏情形 發展最早、產量高、用途廣的電池
成分 功用
Zn 極
MnO2 極
電壓 V
導出電流 石墨 減少電阻 電解質 氯化鋅 防止鋅腐蝕
瀝青 封口防水蒸發
（4）規格及大小：
2.鹼性電池：
（1）外觀、尺寸、組成、電壓與碳鋅電池近似 （2）鹼性電池與碳鋅電池比較：
3.鉛蓄電池：（ ） （1）組成：
電極：
負極： 。 正極： 。
電解液： 正負極交互配置，增加與硫酸 。 每槽電壓 伏特，三槽電壓共 伏特。可充電。
隔板：有 作用
項目 碳鋅電池 鹼性電池
相 似 性
負極 正極
電壓 1.5 伏特 1.54 伏特
充電性 不可充電 不可充電
差 異 性
電解質 （弱酸） （強鹼）
電壓穩定性 較差 較佳
使用電流 較小 較大
低溫使用 較差 較佳
使用壽命 較短 較長
價格 較便宜 較貴
（2）放電反應：
（3）充電法：
將 能轉換成 能，是放電過程的可逆反應。
使用電源：限用 電源。 不可。
連接法：
直流電源正極接鉛蓄電池之 極 直流電源負極接鉛蓄電池之 極
（4）充電與放電過程比較：
過程 放電過程 充電過程
正極變化 ；變 。 ；變 。
負極變化 ；變 。 ；變 。
硫酸溶液變化 濃度變 ，密度變 ； pH 變 。
濃度變 ，密度變 ； pH 變 。
能量轉換 能 能。 能 能。
充電接法 極接 極， 極接 極
特性 必須定期補充 、有硫酸漏出、酸霧逸出困擾
可測量硫酸密度變化以判定充電的程度
4.鋰離子電池：
（1）組成：正極為鋰金屬氧化物；負極為碳 （2）特點：
輸出電壓高（3.7 V）
重量輕 供電時間長 較無記憶效應
壽命長 自我放電性低
（3）用途：手機、照相機、筆記型電腦
電池的分類
範例解說
1.如圖是鉛電池的簡圖及燈泡中電子（e－）的流動方向，試問：
圖中電池的正極為 ，負極為 。
A的材料為 ，B 的材料為 ，電解液為 。
電池在放電或充電中？ 。 電池的化學能增加或減少？ 。
A電極生成固體的 ，B電極生成 色的 。
電解液濃度逐漸 ，電池的電壓逐漸 。
課程結束……
