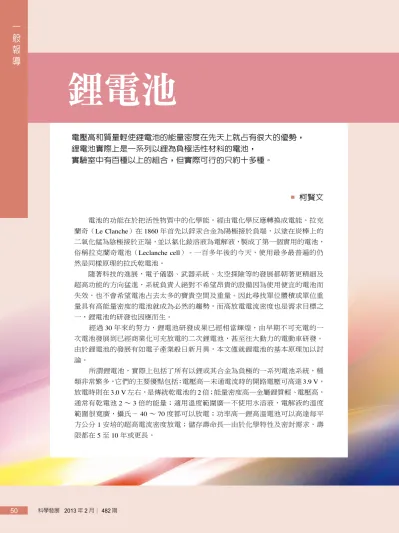

鋰電池

50

一 般 報 導 一 般 報 導

鋰電池

■

柯賢文

電池的功能在於把活性物質中的化學能，經由電化學反應轉換成電能。拉克 蘭奇（Le Clanche）在 1860 年首先以鋅汞合金為陽極接於負端，以塗在炭棒上的 二氧化錳為陰極接於正端，並以氯化銨溶液為電解液，製成了第一個實用的電池，

俗稱拉克蘭奇電池（Leclanche cell）。一百多年後的今天，使用最多最普遍的仍 然是同樣原理的拉氏乾電池。

隨著科技的進展，電子儀器、武器系統、太空探險等的發展都朝著更精細及 超高功能的方向猛進，系統負責人絕對不希望昂貴的設備因為使用便宜的電池而 失效，也不會希望電池占去太多的寶貴空間及重量。因此尋找單位體積或單位重 量具有高能量密度的電池就成為必然的趨勢，而高放電電流密度也是需求目標之 一，鋰電池的研發也因應而生。

經過30 年來的努力，鋰電池研發成果已經相當輝煌，由早期不可充電的一 次電池發展到已經商業化可充放電的二次鋰電池，甚至往大動力的電動車研發。

由於鋰電池的發展有如電子產業般日新月異，本文僅就鋰電池的基本原理加以討 論。

所謂鋰電池，實際上包括了所有以鋰或其合金為負極的一系列電池系統，種 類非常繁多，它們的主要優點包括：電壓高—未通電流時的開路電壓可高達3.9 V，

放電時則在3.0 V 左右，是傳統乾電池的 2 倍；能量密度高—金屬鋰質輕、電壓高，

通常有乾電池2 ∼ 3 倍的能量；適用溫度範圍廣—不使用水溶液，電解液的溫度 範圍很寬廣，攝氏－40 ∼ 70 度都可以放電；功率高—鋰高溫電池可以高達每平 方公分1 安培的超高電流密度放電；儲存壽命長—由於化學特性及密封需求，壽 限都在5 至 10 年或更長。

電壓高和質量輕使鋰電池的能量密度在先天上就占有很大的優勢，

鋰電池實際上是一系列以鋰為負極活性材料的電池，

實驗室中有百種以上的組合，但實際可行的只約十多種。

cell），

由兩個以上的單元電池串聯或並聯而成的 就是組合電池（battery），大型電池電源如 電動車或備用電力等，都由很多單元電池 串並聯組合而成。

電池放電時，正極發生還原作用，吸 收電子，進行陰極反應；負極發生氧化作 用，放出電子，進行陽極反應。充電時，

正負極剛好發生相反的反應。習慣上電池 只由外端分正負極，正極在放電時進行陰極 反應，充電時進行陽極反應。本文都以正負 極敘述，不使用陰陽極反應，以免混淆。

起自行放電反應。

基本的電化學反應可分為熱力學、動 力學及質量傳送三個問題來討論。動力學 探討電流通過時產生阻力的極化現象，質 量傳送則牽涉到陰、陽離子在兩極板之間 傳送的問題。熱力學則在電化學上論述化 學能轉換為電能之間的關係。

打開電動勢表，Li⁺ + e^－ → Li 的陽極 反應電動勢高達3.0 伏，排列第一。再查金 屬鋰的物理化學特性，密度是0.53 克／立 方公分，只有水的一半多一些。高電壓和

鋰電池系統的理論能量密度及平衡電壓

反 應 式 電 壓 能 量 密 度

（伏特） （瓦時／公斤） （瓦時／公升）

2Li + F2 → 2LiF 6.05 6,254 6,443 4Li +2SOCl2 → 4LiCl +SO2 +S 3.67 1,477 2,005 Li + V2O5 → LiV2O5 3.50 497 1,397 Li + MnO2 → LiMnO2 3.50 1,000 3,097 2Li +AgCrO4 → Li2CrO4 +2Ag 3.31 513 2,088 2Li + 2SO2 → Li2S2O4 2.91 1,098 1,353 4Li + CF4 → 4LiF + C 2.8 ∼ 3.3 1,992 2,053 2Li + I2 → 2LiI 2.77 556 1,920 2Li + S → Li2S 2.18 2,550 2,826 6Li +Bi2O3 → 3Li2O + 2Bi 2.04 646 2,478 4Li + FeS2 → 2Li2S + Fe 1.75 1,273 2,474 2Li +Cu2S → Li2S + 2Cu 1.74 539 1,714

* 假設反應物及生成物都是固態

53

52

食品包裝

一 般 報 導

質量輕使鋰電池的能量密度在先天上就占 有很大的優勢。實際的電池重量包括外殼、

電解液、導電體、隔離紙等的重量，能量 密度往往不到理論值的一半。

鋰電池系統

鋰電池實際上是一系列以鋰為負極活 性材料的電池，實驗室中有百種以上的組 合，但實際可行的只約十多種。由於金屬 鋰接觸水會發生激烈的反應，因此電解液必 然是非水溶液，一般使用有機溶劑，如氰 化甲烷（CH3CN）、二甲基亞碸（（CH3）₂ SO）、碳酸丙烯酯（（C3H6）CO3）等。此 外，金屬鋰質軟，不能直接當負極板使用，

通常是壓在鎳網上做為負極。電池的組裝 必須密封，以免大氣的水分滲入。現依鋰 電池特性分成下列五大類討論。

液態正極　乍看有點奇怪，因為一般 正負極材料都是固態，這類電池的特性是 正極活性物質是液態，而且本身可以是電 解液的溶劑，如硫化亞醯（SOCl2）。它也 可以是氣體溶於溶劑中，如二氧化硫（SO2）

溶於氰化甲烷（CH3CN）。這種電池有賴 於在金屬鋰上形成一層保護膜，以阻止自 行放電或化學反應的繼續發生，但放電時 保護膜就自行破裂，以利反應進行。

常見的正極板是炭粉壓在鎳網上，炭 粉的優點是有很大的表面積，能以較大的 電流放電。

這種電池的放電電壓可高達 3 伏以 上，能量密度及放電功率都很高，適用溫 度也很廣，但具相當的危險性。如果內部 短路放電或過熱會造成爆炸，威力有如一 個小手榴彈，非常可怕。以鋰／硫化亞醯 電池為例，它可以在攝氏零下 40 度正常 放電，且在惡劣的寒帶氣候仍可使用。

一個D- 型電池的電容量高達 20 安培 小時，大約是高性能鹼性電池的兩倍，能 量則是四倍。自行放電率每年小於1％，

因此可存放10 年以上。大容量電池有些 高 達20,000 安培小時，如 MX 飛彈發射 控制室的備用電源。小型的電池可使用於 GPS、遙測、石油探勘、緊急救難等，使 裝備的重量大為減輕，這類電池在軍事上 的用途特別廣。

400

300

200

100

-40 -20 0 20 40 60

能量密度（

WH/Kg

溫度（℃）

Li/SoCl2　

Li/SO2

Mg/MnO2 and Zn/alkaline/MnO2

Zn/HgO

Zinc-carbon Lead-acid

Ni-Cd

伽凡尼電池

氧化 　還原 氧化 　還原

（釋出電子）

陽極 陰極 陽極 陰極

－ +

e^- e^-

電解槽

（收集電子）

鋰電池和傳統電池的能量密度比較（資料來源：

Handbook of Batteries & Fuel Cells）

伽凡尼電池與電解槽都是一種電化學反應，前者輸 出電能，後者則需由電源提供電能。

食品包裝

合成的二氧化錳又可分為化學級及電化級。

天然錳粉因不同的產地而有不同的成分及 特性，品質不易掌握，只有低級的乾電池 才使用。電化學級二氧化錳有很大的空孔 度及較低的極化現象，在一定的空間內可 以壓縮較多的錳粉且維持電極特性，是實 用的正極材料。

電解液的配製都以適量的鋰鹽溶於有 機溶劑中，單一的溶劑很難符合需求，通 常使用有機混合溶劑。目前大多使用碳酸 丙烯酯和1,2 －二甲基乙二醚的混合劑，電 固態正極　和一般水溶液電池一樣，

正極活性材料是固態，其能量密度及放電 功率都比第一類小，但較安全，因此使用 於一般消費電子產品。二氧化錳是常見的 正極材料，做為電池材料的特性已為人們 熟悉，便很自然地應用在鋰電池系列中。

鋰錳電池於1980 年初商業化，其優越性能 包括：電壓高、適用溫度範圍廣、儲存壽 命長、安全可靠、容量大等。

二氧化錳實際上是一種相當複雜的化 合物，可分為天然錳粉及合成錳粉兩種。

鋰電池的分類及性能

分類 電解質 放電 功率

容量

（安時）

正極 材料

電壓

（伏特） 特性

液態 正極

有機或 無機物

中高

功率 0.5 ∼ 20,000

SO2

SOCl2

SO2Cl2

3.0 3.6 3.9

高 功 率、 高 能 量 密 度、可低溫放電、壽 限長、高安全性

固態

正極 有機物 低中

功率 0.03 ∼ 5.0

V2O5

AgCr2O5

MnO2

-CF- S Cu2S FeS2

CuO Bi2O3

3.3 3.1 3.0 2.6 2.2 1.7 1.6

*1.5 1.5

中高能量密度、容易 封裝、少安全問題

固態

電解質 固態 極低 0.003 ∼ 0.5 P2VP- I2 2.8

壽限長、穩定、不自 行放電、安全性高、

電流甚低（微安培）

熱電池 熔鹽 極高 —

WO3

CaCrO4

V2O5

FeS2

2.4 ∼ 2.6 2.2 ∼ 2.6 2.2 ∼ 2.7 1.6 ∼ 2.1

預存式電池，使用在 武 器 系 統 上， 壽 命 10 ∼ 20 年

55

54

食品包裝

一 般 報 導

解液的導電鹽是過氯酸鋰（LiClO4）。

鋰錳電池是最普遍且價格最低的鋰電 池，輸出電壓是3.0 伏，外表主要有圓柱型 及鈕扣型兩大類。鈕扣型鋰電池的規格已 標準化，通用的標示是CR-xxxx（數字），

前兩數字表示直徑，後兩數字表示高度，

單位都是mm，如 CR-1220 鋰電池直徑是 12 mm，高度 2.0 mm。它們廣泛使用於一 般消費性電子器材，如計算機、計算器、

數位相機、電子表、電腦記憶體電源等。由 於具有高能量密度、較高功率及長壽命的優 點，已逐漸取代傳統的銀鋅鈕扣型電池。

其他固態正極的鋰電池尚有 Li／(CF)n、 Li／Ag2CrO4、Li／V2O5、Li／FeS2 等系列，

但少見於 3C 電子用品。

固態電解質　電解質必須只能傳送離 子，一般都是液體，但固態物質也可以傳 送離子，因而可成為固態電解質使用於電 池中。早在本世紀初就有人發現離子也可 以在固態物質內傳動而導電，其導電係數 很小，不到 10^_8／(Ω-cm)，因此大多適用 於微安培的低電流電池，優點是壽命可長 達5∼10年或更長。

1960年代先後發現AgI及β-alumina

（鋰、鈉、鉀或其他導電離子和氧化鋁陶瓷 形成的錯合物）兩系列的固態離子導體，導 電係數在室溫下高達 0.1 至 0.001／(Ω-cm)，

幾乎可以和水溶液電解液相比。但缺點是 電子導電度也很高，導致兩極之間的自行 放電，因此才把重點移到以鋰離子導電的 固態電解質，其中尤以碘化鋰系列最受注 目，即Li／LiI／P2VP-I2 電池。

正 極 材 料 採 用 碘 的 聚-2-乙烯吡啶碘 錯合物（poly-2-vinyl-pyridine-iodine，簡 稱P2VP-nI2），它是一種紫黑的黏狀物。

P2VP的化學式是 CH2-CH[C6H5N] n，分子 量大多在 10⁴至 10⁵。P2VP-nI2 中的n代表碘

和2-乙烯吡啶的比（I2／2VP），其數值由 1 至 8。n值越小，錯合物黏度越大。

反應生成物碘化鋰在攝氏37度時的導 電係數約為 5×10^_7／(Ω-cm)，它不但是 電解質，而且可以當正負極的隔離層，因 此正負極不會短路。放電後，正極材料的 碘含量漸漸減少，P2VP-nI2也慢慢變硬。

同時碘化鋰層變厚，電池的內電阻也隨著 提升，輸出電壓也漸漸降低。這個現象使 鋰碘電池非常安全可靠，不會有因兩極接 觸而引起短路的顧慮。

電池的放電曲線可以分為3 個階段，

第一階段放電電壓平穩地減低，第二階段

2Li = 2Li

+ e

e

＋ I

= 2I

　電解質

（隔離層）

e

Li

（－）　

LiI　 P2VP-nI （＋）

2Li + I

= 2Li

+ 2I

　 2LiI　

2

鈕扣型鋰電池的規格已標準化，通用的標示是 CR-xxxx（數字），前兩數字表示直徑，後兩數字 表示高度，單位都是mm，如 CR-1220 鋰電池直 徑是12 mm，高度 2.0 mm。

鋰碘電池的電化學反應示意圖，碘化鋰有電解質 及隔離層的雙重功能，沒有內部短路的顧慮，非 常安全。

食品包裝

和 NaCl 水溶液只有 0.2(Ω-cm)^_1。因此利用 熔融鹽當電池的電解質有明顯的優點，即 可以用比較大的電流密度放電。

熱電池的負極材料大多是鈣或鋰合金，

也有鎂合金，正極是去極劑、電解質和凝 結劑混合而成的薄餅，最上層則是熱片，

被激發後產生的熱量足以熔融固態電解質 薄餅。在放電過程中，薄餅必須維持約攝 氏500 度的熔融狀態，電池須有良好的絕 熱層保護，因此放電時間不能持久，而且 必須一次用完。由於武器系統（引信、火 箭、飛彈、地雷等）的電源必須有瞬間大 功率放電及能長時間儲存的特性，這種電 池非常適合。

所謂預存式電池（reserved battery）是 在沒有激發之前不能放電，它們有很長的 存放期限，熱電池和預存式銀鋅電池都是，

電池是包裝在完全氣密的鋼罐內，非常穩 定。熱電池的主要優點如下：存放期限很 長，可以達10 年以上；激發時間短，可以 在1 秒內提供高功率放電；可靠度高，並 可以在惡劣的環境下放電，包括震動、溫 度等；不須維護，可以附在武器系統內長 的放電電壓急速下降，顯示去極化劑的碘

含量已經快用完，這是一個黃燈的警告訊 號，這時的開路電壓仍可維持在2.8V。到 了第三階段，碘已經無法提供進行電化學 反應，這時放電和開路電壓都急速下降接 近零。

醫生會建議心臟跳動嚴重不規則的病 患植入一顆心律調整器，以控制心跳正常。

它的電源就是鋰碘電池，可維持10 年，以 避免不必要的開刀取換，且大小能配合心 律調整器置入人體。鋰碘電池必須絕對氣 密，以避免電池內的化學物漏出傷害人體，

或體液滲入而破壞電池。由於用途特殊，

這些電池的基本要求就是容量，以及品管 非常嚴格，每一個電池都有序號，所有材 料及封裝人員和日期都可追蹤。

熱電池　熱電池對很多人而言是陌生 的，因為在數百度的高溫下進行電化學反 應有點奇怪。鹽在固態時不能導電或導電 率很低，但是熔融鹽的導電係數比水溶液 電解質還大一個數量級以上。具最低熔點

（eutectic point）的 LiCl-KCl 混合熔鹽在攝 氏 352 度的導電係數是 2.1(Ω-cm)^_1，而飽

心律調整器，內有可使用10 年的鋰碘電 池，省去開刀換裝的風險。（圖片來源：

http://www.healthcentral.com/heart-disease/h/

benefits-of-pacemaker.html）

57

56

食品包裝

一 般 報 導

達10 ∼ 20 年仍可完整放電。

熱 電 池 因 負 極 材 料 的 不 同 而 分 成 鈣 系 （Ca／LiCl-KCl／WO3、Ca／LiCl- KCl／CaCrO4） 及 鋰 系 （Li(M)／LiCl- KCl／FeS2）兩大系統，它們都可以在不到 1秒內激發，且電流密度高達1安培／平方 公分以上。為了降低使用溫度，幾乎所有 的熱電池都利用LiCl-KCl最低熔點混合鹽，

其莫耳成分是61％ LiCl，熔點是攝氏352 度。除了熔點低之外，氯鹽還有不分解、

價格便宜等優點。

正極材料俗稱去極劑（depolarizer），

因其可以減低陰極的極化現象。正極材料 的選擇必須注意有較高的電位，電解質的 匹配，以及在熔鹽溫度下須穩定。熱源實 際上有「熱紙」及「熱片」兩種。熱紙是 由火藥級的鋯及鉻酸鋇的細粉混合而成，

粒徑在1 ∼ 10 微米之間。填加劑有陶瓷粉、

石棉纖維等。

乾燥後的熱紙非常容易燃燒，燃燒速 率高達10 ∼ 15 公分／秒，而且熱含量約 1,675 焦耳／克。燃燒後只剩一些灰，電阻 很大，因此須附有鎳或鐵的導電片。熱片 則由過氯酸鉀及過量的細鐵粉混合而成，

並壓成薄餅狀。過量的鐵粉可以使燃燒後 的熱片維持原狀，以保存熱量。剩餘的鐵 粉可以導電，不須另加導電片。熱片的燃 燒速率比較慢，沒有熱紙敏感，熱含量由 920 至 1420 焦耳／克，視鐵粉的多寡而定。

負極材料大多採用20％鋰鋁合金粉末壓製 而成，因其放電效率良好，但有凝結成球 的問題。

熱電池是一種非常專業的電池，絕大 多數使用在武器系統中，或緊急特殊狀況 下的用電。單元電池大多是圓柱型，但組 合的電池組須配合武器系統可用的空間而 設計，其形狀不一而足。

鋰二次電池　一次電池不可充電，

用完就丟；二次電池則可充放電並重複使 用。最普遍的二次電池是鉛酸電池和鎳鎘 電池，前者太重，後者則有鎘汙染及充放 電記憶問題。為了解決上述問題，鋰二次 電池一直是研發的重點。但其最大的問題 是找不到適當的電解 液 ， 因 此 無 法 有 效 運送鋰離子，使其充電還原成可 放電的 負極材料鋰金屬，而且不會穿破隔離層 引起短路。

熱電池結構示意圖，由單電池堆積串聯，其間有 熱片加熱，可激發使固態鹽瞬間熔化放電。

圚柱型熱電池，多個單元電池串並聯後，可做 為武器系統的大電源。（圖片來源：中山科學 研究院）

食品包裝

由於鋰離子二次鋰電池具有高能量密 度、較高功率及長壽命的優點，充放電次 數也可達數百次以上，而且沒有如鎳鎘電 池的記憶效應及環境污染問題，因此已取 代傳統二次電池，如鎳鎘或鉛酸電池，使 用在3C 的電子用品如手機、筆電、相機等。

但為了追逐高利潤，廠商往往製造成只配 合特定商品的形狀，不能互相替換，造成 使用者不少麻煩。

為了減碳環保，電動車或汽電混合車 受到很大的期待，其中最大的問題是電池 重量及充放電。傳統的鉛酸或鎳鎘電池的 充放電不是問題，但重量難以承受，且有 早期發展的鋰二次電池較為人熟悉的

系統有 Li／MoS2、Li／LiAsF6、Li／SO2、 Li／MnO2、Li／polypyrrole 等，但都因不 穩定而暫停。直到1992年新力（Sony）成 功開發出鋰離子電池，以一種鋰離子和凝 膠聚合物的混合物做為電解質，改善了電 池的充放電次數及安全問題，鋰離子二次 鋰電池才正式商業化。

常見鋰離子二次鋰電池的負極是炭粉，

正極是鋰鈷氧化物、磷酸鋰鐵或鋰錳氧化 物，典型電解液則是無配位的鋰鹽如LiPF6

、LiAsF6、LiClO4、LiBF4或LiCF3SO3， 溶 於碳酸乙烯酯或碳酸乙酯等有機溶劑。電 極片必須具有多孔性結構，以利鋰離子的 進出。石墨炭粉具層狀結構，兼具多孔及 超大的表面積，且可導電，普遍使用於鋰 電池電極。

在充電時，鋰離子從正極片主體移出 至電解液，經電場遷移嵌入負極片，還原 成為一種鋰間層化合物存於炭粉主體結構 內，放電的過程則完全相反。

為了減碳環保，電動車或汽電混合車受到很大的期待，其中最大的問題是 電池重量及充放電。

石 墨 具 碳 原 子 的 層 狀 結 構，可容鋰原子滲入，有 利鋰原子的進出，成為間 層化合物。

為了追逐高利潤，廠商往往把鋰離子二次鋰電池製造成只配合特定商品的形狀，不能互相替換，

造成使用者不少麻煩。（右）手機電池，（左）筆電電池。

59

58

食品包裝

一 般 報 導

汙染問題，因此高功率大容量的鋰二次電 池的研發就成為必然的趨勢，各大汽車財 團無不全力以赴。另一類超大型鋰二次電 池是供離峰用電的電量儲存，它必須有很 好的充放電效率，Li-Al ／ FeS2系列的熱電 池合乎這條件，因為熔鹽電解質的導電率 遠比液態電解液佳。

材料選擇

鋰元素在化學周期表的左上方，不但 質量輕，化學活性也很強，遇水就發生激 烈化學反應產生氫氣。

但鋰放在乾燥空氣中時，僅會在表面 起一層薄薄的氧化膜，具有一定的保護作 用。供應電池用的金屬鋰片一般存放在密 閉的金屬罐中，並充以惰性氣體以利運送 及存放。在良好的乾燥空氣中（攝氏20 度 時的相對溼度3％以下），可以維持金屬光 澤達1 個月之久。

金屬鋰質軟富延展性，可以滾壓成薄 片，處理起來一點也不困難。鋰的標準還 原電壓是－3.05 V，質量又輕，做為電池 的負極材料可以有最大的理論能量密度。

正極材料的選擇必須注意它和電解液的匹 配，如不起化學反應、極化電壓低等。還 有就是能產生高電壓和高能量密度，最好 本身或反應生成物能導電，其次就是無毒、

不揮發、不易燃、價格合理和容易獲得。

有多種材料曾被試驗過，但實際可用的只 有十多種。

鋰的化學活性既然很強，電解液的選 擇必須特別注意。首先要了解使用的溶劑 必須具有哪些特性：不具反應的氫原子，

如CH3OH 上 OH 根的氫會和鋰起化學反 應，不可使用，但CH3CN 中 CH3根的氫 則不和鋰起化學反應，可以使用；不和正 負極材料起反應，或者是形成一層在放電 時會被破壞的保護膜；高介電常數，以利 鹽類的溶解，並產生高導電度的電解液；

液態溫度範圍廣，以利使用環境的選擇；

易處理、無毒、穩定、不易揮發和不易燃 燒；價格合理，容易取得。

由 於 上 述 材 料 大 多 有 強 烈 的 化 學 活 性，其他如隔離紙、封裝材料等的選擇也 就有不同層次的問題。除了耐用，安全之 外，更不能和接觸的材料起化學反應。鋰 電池的研發或生產都須在低於3％相對溼 度下進行，乾燥室就如無塵室，是一個很

所有電池都有不同程度的危險性，鋰電池的能量密度特別高，化學性能也非常 活潑，危險性就非比尋常。

乾燥箱的外框是不銹鋼材質，加上除溼乾燥設備，

相對溼度可維持在1％。

食品包裝

廢棄的安全問題　鋰電池的化學物質 活性很活潑，可以很快地在環境中反應，

因其含有高能量，廢棄前須確定電壓低於 2.0伏。一般消費性電子產品的鋰電池可在 收集後由專業人員焚化處理。正極是液態 的鋰電池的廢棄處理是一件非常麻煩的事 情，因為電池具有危險的爆炸性，化學成 分也有強烈的腐蝕性，在美國只有少數幾 個合格的專業處理場所。

鋰電池因具高容量及大功率密度，在 現今的科技產品中占有非常重要的地位，

如手機、筆電、相機等都非常依賴鋰電池，

使其成為不可缺少的角色。此外，為了降 低大氣溫室效應，減少二氧化碳的排放，

電動車或汽電混合車受到很大的期待，因 此高功率大容量的鋰二次電池的研發勢在 必行。

再生能源的開發是分散式電源重要的 一環，可配合智慧型電網的架設，它必須 有超大型二次電池來儲存電能及穩定電力 輸出，高溫鋰二次電池有很好的充放電效 率，是理想的選項之一。

耗能的空間，尤其台灣的環境溼度很高。

研發則在乾燥箱中進行，它是一個配有除 溼設備的不銹鋼結構體，價格不斐。

安全問題

所有電池都有不同程度的危險性，鋰 電池的能量密度特別高，化學性能也非常 活潑，危險性就非比尋常。由於爆炸事件 頻傳，早期負極含量超過0.5 公克金屬鋰的 電池便不准在民航飛機上使用。

鋰電池的安全問題可分3 個層次來討 論，即製造、使用及廢棄。

製造的安全問題　鋰金屬遇水起激烈的 化學反應產生氫氣，放出的熱量足以使其燃 燒。水氣也有催化作用，可促使鋰和氮氣反 應產生氮化鋰，它進一步和水激烈反應產生 氨氣。失火時，鋰的灌救必須使用一種特別 的滅火器—以石墨粉混合表面處理劑，才能 有效隔離金屬鋰和空氣及水分。

使用的安全問題　正極是液態的鋰電 池因能量密度和放電功率很大，有非常高 的危險性。一個D型電池的爆炸威力有如 一 顆 小 手 榴 彈 ， 其 他 型 鋰 電 池 的 爆 炸 威 力雖然沒有那麼大，但也足以傷人。數年 前，新力筆電的鋰電池就因爆炸而下架，

造成很大的商譽損失。爆炸可歸因於極端 的放熱反應，造成所謂的熱奔（thermal runway）現象。熱奔的發生不外是製造上 的缺失和不正常的使用，如：短路或長時 間大電流放電、不當串聯的強迫放電、強 迫充電等。

鋰電池因具高容量及大功率密度，在現今的科技產品中占有非常重要的地位，

如手機、筆電、相機等都非常依賴鋰電池，使其成為不可缺少的角色。

柯賢文

臺灣科技大學
