國
立
交
通
大
學
資訊科學與工程研究所
碩
士
論
文
以區域性鄰集為基礎之相似度轉換方法應用於分群演算法
A Locality Based Similarity Transformation Method
for Clustering Algorithms
研 究 生：陳彥嘉
指導教授：胡毓志
以
區域
性鄰集為基礎之相似度轉換方法應用於分群演算法
A Locality Based Similarity Transformation Method
for Clustering Algorithms
研 究 生：陳彥嘉
Student：Yen-Chia Chen
指導教授：胡毓志
Advisor：Yuh-Jyh Hu
國 立 交 通 大 學
資訊科學與工程研究所
碩 士 論 文
A ThesisSubmitted to Institute of Computer Science and Engineering College of Computer Science
National Chiao Tung University in partial Fulfillment of the Requirements
for the Degree of Master
in
Computer Science September 2012
Hsinchu, Taiwan, Republic of China
中華民國一百零一年九月
i
以區域性鄰集為基礎之相似度轉換方法應用於分群演算法
學生：陳彥嘉 指導教授：胡毓志 國立交通大學資訊科學與工程研究所 碩士班摘要
如何選擇一個合適的相似度函式在分群演算法中是一項相當重要的問題，相 似度函式會直接影響分群結果。我們提出一種以區域性鄰集為基礎之相似度轉換 法，藉由觀察區域性鄰集的分布以調整資料的相似度。透過相似度的轉換，我們 能夠調整資料的分布情形，凸顯資料間的邊界，以利於分群演算法尋找具有意義 的集群。將此方法應用至非監督式或半監督式分群演算法，我們預期可以尋找出 多種分布型態的集群。我們的實驗結果說明：1. 利用以區域最近鄰為基礎之相 似度轉換法，在無配對限制的幫助下，能夠有效的處理多種凹凸形狀的資料分布， 而配對限制的加入亦能進一步提升整體的準確率；2. 以區域最近鄰為基礎之相 似度轉換方法亦能應用於資料維度的縮減。實驗顯示維度的縮減不僅能減少計算 量以改善分群演算法的整體速度，同時在多項實驗中仍能維持分群的正確性。 關鍵字：分群演算法、相似度轉換、凹凸形狀資料分布、維度縮減ii
A Locality Based Similarity Transformation Method
for Clustering Algorithms
Student：Yen-Chia Chen Advisor：Dr. Yuh-Jyh Hu
Institute of Computer Science and Engineering College of Computer Science
National Chiao Tung University
ABSTRACT
An appropriate similarity function is crucial to clustering algorithms because it affects the clustering result directly. We propose a locality based similarity transformation method, which transforms the similarity between two data points based on the distribution of their neighbors in vicinity. The blurry boundary between clusters can be better revealed after transformation. By applying the locality based similarity transformation method to unsupervised or semi-supervised clustering, we can discover clusters more easily even if they are of irregular contours. Our experimental results demonstrate that: (1) the proposed locality based similarity transformation method can improve clustering methods in finding arbitrarily shaped clusters without any prior knowledge, (2) prior knowledge represented as pairwise constraints can be incorporated to further improve the performance of clustering, and (3) a dimension reduction method based on multiple dimension scaling can be combined with the transformation procedure not only to reduce the feature space but also the computation cost in transformation.
Keywords：Clustering algorithms, Similarity transformation, Non-convex shaped clusters, Dimensional reduction
iii 致謝 在就讀碩士班的過程中，首要感謝的是我的指導教授胡毓志老師。在這兩年 中，老師不僅提供我研究上的方向與意見，讓我能夠快速的進入狀況學習做研究 的方法，同時也給予許多寶貴的意見在生活或處世態度上，這些對我在日後的道 路上都有極大的幫助。最後也感謝老師花了許多心思在校閱我的論文內容和驗證 方法、實驗。 我要感謝實驗室的學長姐和學弟妹、我的室友以及在交大認識的朋友陪我度 過了兩年時光，不論是在修課或做研究時的互相幫助，或是在閒暇之餘陪我聊天、 一起出遊、參加比賽，這些都讓我在兩年中過得相當充實且充滿回憶。 最後我要感謝我的爸媽和姊姊一路上給予的關心和支持，使我在這些年之中 能夠過得安穩順利，不需擔憂任何問題。
iv 目錄 摘要... i ABSTRACT ... ii 致謝... iii 目錄... iv 表目錄... vi 圖目錄... vii 第一章，緒論... 1 1.1 研究動機... 1 1.2 目標... 2 1.3 論文架構... 3 第二章，相關方法與文獻... 4 2.1 非監督式分群演算法(unsupervised clustering) ... 4 2.1.1 切割式(partitional clustering) ... 5 2.1.2 階層式(hierarchical clustering) ... 6
2.1.3 密度基礎式(density based clustering) ... 8
2.2 半監督式分群演算法(semi-supervised clustering) ... 9 2.2.1 Search-based ... 10 2.2.2 Similarity-based ... 11 第三章，方法... 14 3.1 相似度轉換公式與區域性鄰集... 14 3.1.1 依照 K 最近鄰做為定義新權重的基礎 ... 15 3.1.2 依照鏈結兩端點間的距離做為定義新權重的基礎... 17
3.2 非度量性多元尺度法(non-metric multidimensional scaling) ... 18
3.3 尋找相似度轉換的最佳解... 21 3.4 結合半監督式分群演算法... 28 第四章，實驗與討論... 31 4.1 資料與前處理... 31 4.2 評量方法... 34 4.3 實驗... 35 4.3.1 非監督式分群演算法比較... 35 4.3.1.1 以 K 最近鄰(K-nn)和可互相包函最近鄰(MI-nn)為基礎之相 似度轉換方法比較... 35 4.3.1.2 其他非監督式分群演算法比較... 39 4.3.1.3 相似度轉換方法與非監督式分群演算法合併之比較... 45 4.3.2 半監督式分群演算法比較... 50 4.3.3 維度縮減應用於相似度轉換方法... 56 4.3.3.1 非度量性多元尺度法所選取之維度數對於相似度轉換的影
v
響... 56
4.3.3.2 主成分分析法比較... 60
第五章，結論... 64

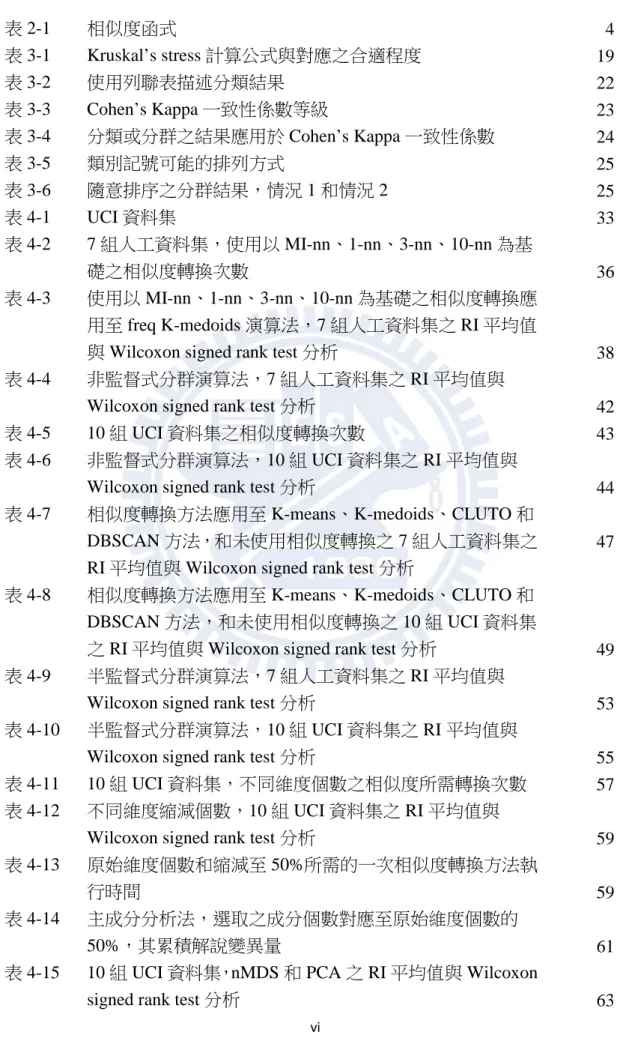

vi 表目錄 表 2-1 相似度函式 4 表 3-1 Kruskal’s stress 計算公式與對應之合適程度 19 表 3-2 使用列聯表描述分類結果 22 表 3-3 Cohen’s Kappa 一致性係數等級 23 表 3-4 分類或分群之結果應用於 Cohen’s Kappa 一致性係數 24 表 3-5 類別記號可能的排列方式 25 表 3-6 隨意排序之分群結果，情況 1 和情況 2 25 表 4-1 UCI 資料集 33 表 4-2 7 組人工資料集，使用以 MI-nn、1-nn、3-nn、10-nn 為基 礎之相似度轉換次數 36 表 4-3 使用以 MI-nn、1-nn、3-nn、10-nn 為基礎之相似度轉換應 用至 freq K-medoids 演算法，7 組人工資料集之 RI 平均值
與 Wilcoxon signed rank test 分析 38 表 4-4 非監督式分群演算法，7 組人工資料集之 RI 平均值與
Wilcoxon signed rank test 分析 42 表 4-5 10 組 UCI 資料集之相似度轉換次數 43 表 4-6 非監督式分群演算法，10 組 UCI 資料集之 RI 平均值與
Wilcoxon signed rank test 分析 44 表 4-7 相似度轉換方法應用至 K-means、K-medoids、CLUTO 和
DBSCAN 方法，和未使用相似度轉換之 7 組人工資料集之 RI 平均值與 Wilcoxon signed rank test 分析
47 表 4-8 相似度轉換方法應用至 K-means、K-medoids、CLUTO 和
DBSCAN 方法，和未使用相似度轉換之 10 組 UCI 資料集
之 RI 平均值與 Wilcoxon signed rank test 分析 49 表 4-9 半監督式分群演算法，7 組人工資料集之 RI 平均值與
Wilcoxon signed rank test 分析 53 表 4-10 半監督式分群演算法，10 組 UCI 資料集之 RI 平均值與
Wilcoxon signed rank test 分析 55 表 4-11 10 組 UCI 資料集，不同維度個數之相似度所需轉換次數 57 表 4-12 不同維度縮減個數，10 組 UCI 資料集之 RI 平均值與
Wilcoxon signed rank test 分析 59 表 4-13 原始維度個數和縮減至 50%所需的一次相似度轉換方法執
行時間 59
表 4-14 主成分分析法，選取之成分個數對應至原始維度個數的
50%，其累積解說變異量 61
表 4-15 10 組 UCI 資料集，nMDS 和 PCA 之 RI 平均值與 Wilcoxon

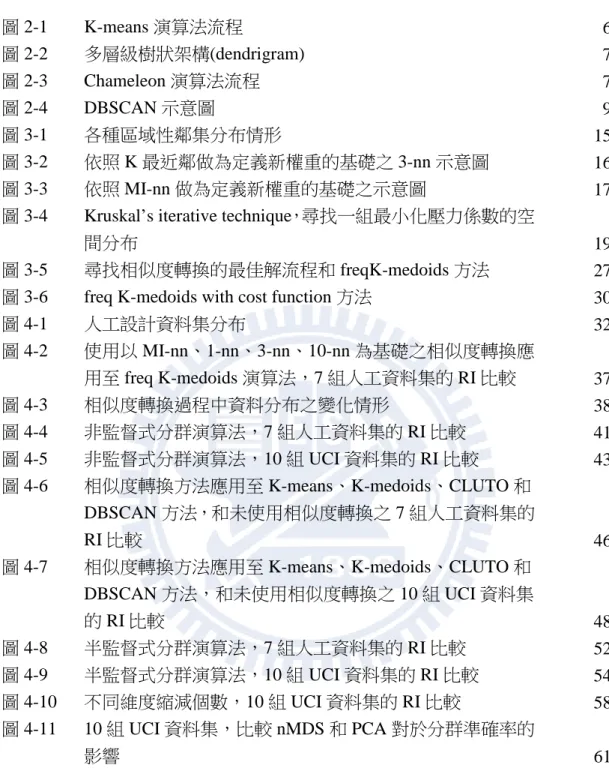

vii 圖目錄 圖 2-1 K-means 演算法流程 6 圖 2-2 多層級樹狀架構(dendrigram) 7 圖 2-3 Chameleon 演算法流程 7 圖 2-4 DBSCAN 示意圖 9 圖 3-1 各種區域性鄰集分布情形 15 圖 3-2 依照 K 最近鄰做為定義新權重的基礎之 3-nn 示意圖 16 圖 3-3 依照 MI-nn 做為定義新權重的基礎之示意圖 17 圖 3-4 Kruskal’s iterative technique，尋找一組最小化壓力係數的空
間分布 19
圖 3-5 尋找相似度轉換的最佳解流程和 freqK-medoids 方法 27 圖 3-6 freq K-medoids with cost function 方法 30
圖 4-1 人工設計資料集分布 32 圖 4-2 使用以 MI-nn、1-nn、3-nn、10-nn 為基礎之相似度轉換應 用至 freq K-medoids 演算法，7 組人工資料集的 RI 比較 37 圖 4-3 相似度轉換過程中資料分布之變化情形 38 圖 4-4 非監督式分群演算法，7 組人工資料集的 RI 比較 41 圖 4-5 非監督式分群演算法，10 組 UCI 資料集的 RI 比較 43 圖 4-6 相似度轉換方法應用至 K-means、K-medoids、CLUTO 和 DBSCAN 方法，和未使用相似度轉換之 7 組人工資料集的 RI 比較 46 圖 4-7 相似度轉換方法應用至 K-means、K-medoids、CLUTO 和 DBSCAN 方法，和未使用相似度轉換之 10 組 UCI 資料集 的 RI 比較 48 圖 4-8 半監督式分群演算法，7 組人工資料集的 RI 比較 52 圖 4-9 半監督式分群演算法，10 組 UCI 資料集的 RI 比較 54 圖 4-10 不同維度縮減個數，10 組 UCI 資料集的 RI 比較 58 圖 4-11 10 組 UCI 資料集，比較 nMDS 和 PCA 對於分群準確率的 影響 61
1
第一章，緒論
1.1 研究動機
分群演算法的目標是將資料集細分成多個擁有相同性質的子分群，目前已被 廣泛的應用於許多領域中，例如：機器學習、影像分析、文字探勘、生物資訊等 方面[1]。機器學習的主要目標是使用一種自動學習的演算法，從中獲得部分資 訊後，再利用這些資訊對未知的資料進行預測分析，可以被應用至檢測信用卡欺 詐、市場分析等方面。而在影像分析的領域上，分群演算法常被用來辨識影像的 特徵點，或是用於分群大量影像，進而提升影像檢索的效率。除了上述二種領域 外，亦可應用於文字探勘，其主要目標在於從非結構化的文字中，萃取出有用的 資訊或知識。生物資訊的資料來源通常是以文字表示，其應用可包含在文字探勘 的範圍內，多數學者使用分群演算法進行微陣列基因晶片的資料分析、分析蛋白 質序列的排序方式，從中獲取更有價值的資訊。 分群演算法屬於非監督式學習法，多數情況下只能依靠使用者的知識提出假 設，設法找出假設下的最佳解。最常見的假設是：屬於相同分群的資料具有類似 的性質，而不同分群的資料具有顯著性的差異。然而，我們發現當資料的分布形 態屬於非凸狀圖型(non-convex)時，將違反上述的假設而無法得到正確的分群結 果。非監督式分群演算法的困難處在於如何提出合適的假設以及相似度函式的定 義，不適當的假設或相似度函式都是影響分群準確率的原因。對於分群演算法的 假設和相似度函式的定義並非全然依靠使用者，有時我們能夠從資料中取得少許 資訊，例如：配對限制(pairwise constraints)或少數已被標記類別的資料，這些資 訊都能稍稍透露資料的型態。因此，有學者提出一種新的概念，稱為半監督式分 群演算法[2]。半監督式分群演算法藉由觀察少數資訊的分布形態和相似關係， 修正提出之假設或重新定義相似度函式，使得演算法的設計是以滿足少數資訊的 分布形態和相似關係做為前提。2 將半監督式分群演算法應用於真實世界中，取得配對限制或少數已被標記類 別的資料其成本通常是相對困難，且演算法的準確性將受限於預先蒐集而來的知 識(prior knowledge)。配對限制的數量的多寡，或是在資料分布中是否位在關鍵 性位置等，將成為影響準確性的因素。因此，為了同時解決非監督式分群演算法 中如何選擇相似度函式的問題，以及半監督式分群演算法中重新定義的相似度函 式其分群準確性受限於配對限制的問題，我們提出一種以區域性(locality based) 為基礎的相似度轉換方法，它是屬於非監督式的學習方法。此方法藉由觀察任意 二個資料點形成之鏈結其兩端點的區域型鄰集(local neighbors)分布情形，重新描 述資料的相似關係，使得分群演算法找出的分群結果可以更加接近真實的分群情 形。
1.2 目標
此篇論文提出一種屬於非監督式學習法的相似度轉換方法，它是以區域性鄰 集為基礎，重新調整資料點彼此的相似度。新的相似關係受制於區域性鄰集的定 義，而用來尋找區域性鄰集的方法則有相當多種。此篇論文中我們以 K 最近鄰 (K-nn)的概念出發，延伸出一種稱為可互相包含最近鄰(mutual included nearest neighbors, MI-nn)的新方法。它不僅能保有 K 最近鄰的特性，同時改善 K 最近鄰 之效能受限於參數 K 的缺點。我們將調整後的相似關係應用至分群演算法，例 如：K-means 演算法等，預期能夠找出更加接近真實的分群情形。 此篇論文提出的方法預期能解決：1. 在非監督式演算法中，如何選擇相似度函 式的問題；2. 在半監督式分群演算法中，如何利用重新定義的相似度函式減輕 分群結果被預先蒐集而來的知識(prior knowledge)所限制。3
1.3 論文架構
論文架構主要分為五個章節。第一章說明研究動機、概念想法與目標。第二 章簡介應用的領域，並討論多種現存的研究方法與文獻。第三章介紹此篇論文設 計的方法，包含方法的各種假設、設計、演算法流程以及許多應用於方法中的統 計學方法。第四章記錄實驗評量方式與實驗設計、討論。第五章總結此篇論文， 說明此篇論文所提出的方法之貢獻，並與現存的其他方法做完整的比較、討論。4
第二章，相關方法與文獻
2.1 非監督式分群演算法(unsupervised clustering)
分群演算法是一種非監督式學習法，我們通常只能預測分群的數目，資料真 實的分群情況卻是未知的。它能夠將輸入的資料依據某種假設，自動的分成數個 子分群，最常見的假設是：屬於相同分群的資料具有類似的性質，因此同個分群 之間的資料相似度必須越大越好；不同分群的資料具有顯著性的差異，因此不同 分群之間的資料相似度必須越小越好。描述相似度的公式有相當多種類，包含歐 氏距離(Euclidean distance)、歐式距離平方(Squared Euclidean distance)等，如表 2-1 所示。其中歐氏距離是最常被應用在分群演算法的相似度函式。本章節所介 紹的方法，多數都是採用歐氏距離描述相似度。依據假設，我們能夠定義一組目 標函數(objective function)來滿足假設的情況，緊接著設計出一套專屬的演算法， 試著找出此目標函數的最佳解。然而，由目標函數找出的最佳解所形成的分群未 必是正確解，它是隨著不同的目標函數而有所區別，僅能說明在此目標函數之下， 最佳解是假設下的正確解。 表 2-1. 相似度函式Euclidean distance ��(ai− bi)2 i
Squared Euclidean distance �(ai− bi)2 i
Minkowski distance ��|a
i− bi|p
i
�
1 p
Manhattan distance �|ai− bi| i
5
一個好的分群演算法往往需要滿足幾項需求[1]，在此我們特別針對以下三 項做探討與改進：
1. 尋找任意形狀的群集(Discovery of clusters with arbitrary shape) 2. 高維度(High dimensionality)
3. 遵循某些限制條件下的分群方法(Constraint-based clustering)
較常見的非監督式分群演算法包括切割式(partitional clustering)、階層式 (hierarchical clustering)和密度基礎式(density based clustering)。
2.1.1 切割式(partitional clustering)
切割式分群法的目標是將完整的資料集，依據使用者給予的分群數 K 切割 成符合目標函數假設的 K 個子分群，是一種由上至下(top-down)的演算法。切割 式分群法常見的有 K-means 演算法[3]和 K-medoids 演算法[4]。 K-means 演算法是以中心為基礎進行分群，其目標是將資料個數為 N 的資料 集細分成 K 個擁有高度相似度的子群，藉由最佳化資料與中心的相似度，自多 個隨機出發的初始中心之中尋找一組最佳解。使用 K-means 演算法通常需要事 先預測分群數 K 並選擇一種相似度函式，不恰當的分群數量或相似度函式都會 引導演算法至錯誤的結果，而最常使用的相似度函式則是歐式距離。K-means 演 算法首先在資料總數為 N 的資料集中任選 K 個資料做為初始中心，接著將剩餘 的 N-K 個資料分配至能夠最佳化目標函數的分群，隨後更新分群中心。不斷重 複上述步驟直到中心停止改變，我們可以得到一組分群結果。由於 K-means 演 算法對初始中心相當敏感，不同的初始中心未必會收斂至相同的分群結果，我們 必須反覆挑選不同的初始中心，從中挑選一組能夠最佳化目標函數的分群結果做 為最佳解。K-medoids 演算法和 K-means 十分相似，兩者的差別在於 K-means 使用中心 (center)代表分群，而 K-medoids 使用實心(medoid)表示。中心的位置可以不在任 何一個資料點上，通常以相同分群內所有資料的平均值表示中心；實心的位置則
6 必定在資料點上，通常以相同分群內最接近中心的資料點表示實心。K-medoids 演算法將表示分群的方式從中心修改成實心，使演算法要最佳化的目標是成對資 料的相似度，能夠相對的不受離群值(outlier)的影響，大幅降低對離群值的敏感 性，亦不會有空群的情況發生。 K-means 或 K-medoids 演算法的優點在於能夠快速收斂、易於建構、通常能 找到區域最佳解(local optimum)；然而，兩者都不善於處理各分群資料大小不均 衡、密度不均衡的凸狀圖形或凹狀圖形。 圖 2-1. K-means 演算法流程
2.1.2 階層式(hierarchical clustering)
階層式分群法的目標是建立一棵多層級的樹狀架構(dendrogram)，透過此樹 狀架構表示資料彼此的相似關係，可依照使用者的需求彈性產生不同分群數的分 群結果。階層式分群法主要可以分成二類：聚合法(agglomerative)和分裂法 (divisive)。 聚合法是屬於由下至上(bottom-up)的演算法，每一筆資料最初都被視為單獨 的分群，藉由不斷合併兩個最為相似的分群，直到所有資料形成完整的一群。大 多數的階層式演算法是採用聚合法；分裂法是屬於由上至下(top-down)的演算法，7
起初將所有資料視為一個分群，依據相似度不斷將大分群拆解成多個彼此相似度 低的小分群，直到每筆資料都形成獨立分群或分群總數已達到預先設定的目標。
圖 2-2. 多層級樹狀架構(dendrogram)

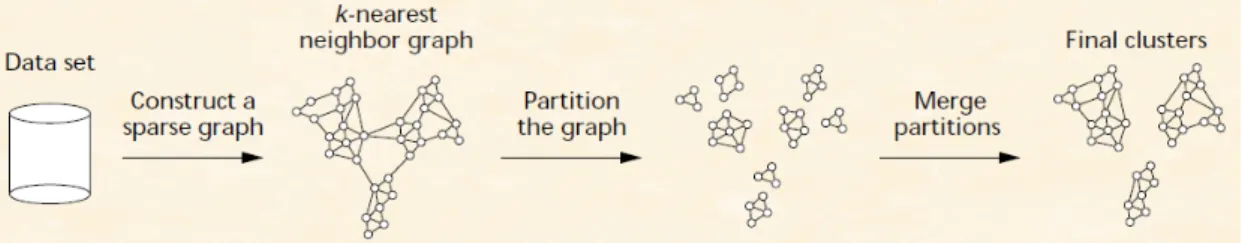

Chameleon[5]是階層式分群法的代表之一，是一種採用動態模型的分群法。 它使用 K 最近鄰圖 (K-nearest neighbor graph)動態調整相鄰半徑(neighborhood radius)以描述資料彼此關係，任何一筆資料的相鄰半徑取決於資料所在的區域。 在密度高的區域，相鄰半徑變得較狹小；在密度低的區域，相鄰半徑變得更為寬 鬆。Chameleon 首先建構出 K 最近鄰圖，接著將圖形切割成多個子分群，使用 RI(relative interconnectivity)和 RC(relative closeness)評估各個子分群的相似度，反 覆合併至預先設定的分群數。Chameleon 能產生更自然的分群結果，善於處理任 意形狀的群集，但對於參數的敏感性較高。Chameleon 包含的參數相當多種，然 而分群的過程屬於非監督式學習，對於參數的設定往往只能透過反覆測試(trial and error)，進而尋找出一組使用者接受的結果。
8
階層式分群法的困難處在於如何選擇聚合或分裂的位置。選擇聚合或分裂的 位置相當關鍵，當資料被聚合或分裂形成新的分群，下一步聚合或分裂的位置將 發生在新形成的分群上。若是在聚合或分裂的過程中，其中一個階段做出較差的 選擇，最終將引導至一個錯誤的分群結果[1]。
2.1.3 密度基礎式(density based clustering)
為了分辨出任意形狀的群集，我們觀察資料所在空間的密度，直覺的假設屬 於相同分群的資料會聚集在一個密度較高的區域內，而不同的分群則是由一塊密 度較低的區域分隔。DBSCAN[6]是密度基礎式分群法中最典型的一種，其目標 是分辨任意形狀的群集。DBSCAN 定義下方五項名詞： 1. ε 最近鄰(ε-neighbor-hood)：點 p 周圍半徑 ε 內的所有資料點都稱作 p 的 ε 最 近鄰。
2. 核心點(core object)：若是點 p 的ε 最近鄰超過 MinPts 個，則點 p 成為分群 的核心點。 3. 直接密度可達(direct density-reachable)：若 p 是 q 的ε 最近鄰，且 q 為核心 點，則說 q 直接密度可達 p。 4. 密度可達(density-reachable)：若存在一個鏈結 p1,p2,……pn，p1=q，pn=p，且 pi直接密度可達 pi+1，則說 q 密度可達 p。 5. 密度相連(density-connected)：若存在一點 r，使 r 密度可達 p 和 q，則說 p 與 q 是密度相連。 DBSCAN 透過觀察每筆資料的ε 最近鄰來尋找分群。若是某個資料點 d 的 ε 最近鄰超過 MinPts 個，則建立一個以 d 為核心點的新分群。DBSCAN 加入核心 點密度可達的其他點至分群中，擴張分群所能涵蓋的區域。分群擴張的過程可能 涉及不同分群合併，不斷重複擴張的步驟直到所有點都被分群完成。 DBSCAN 的優點包含：自動找出分群數目、可以處理任意形狀的群集、較 不受離群值的影響且能夠標記出離群值。缺點則有兩項：1. 當資料維度較高時，
9 高維度空間下的資料分布必定是非常散亂，尋找一個適當的參數ε 將成為難題； 2. DBSCAN 仍然無法解決不同分群的密度有極大差異的情況。 圖 2-4.DBSCAN 示意圖 說明：A 代表核心點。相對於 A，B 和 C 是密度相連，且 B 和 C 屬於相同分群。N 表示離群值。
2.2 半監督式分群演算法(semi-supervised clustering)
分群演算法是在未知資料分群型態的情況下進行，只能依據特定的假設將資 料分成多個子分群。在真實世界的應用上，若是能透過領域專家(domain expert) 的幫助從中獲得少數資訊，將這些資訊與非監督式演算法結合，可以大幅提升分 群演算法的準確性。這樣的合併方式稱為半監督式分群法。 專家所提供的資訊可以分為二類：配對限制(pairwise constraints)和少數已被 標記過的資料，兩者的獲取成本通常是高且困難的。配對限制可以用來說明成對 資料之間的關係，主要可以再分為二類：MUST-link 和 CANNOT-link：1. MUST-link：若某兩筆資料 x、y 的關係可使用 MUST-link 描述，則 x 和 y 屬於相同分群。
2. CANNOT-link：若某兩筆資料 x、y 的關係可使用 CANNOT-link 描述，則 x 和 y 必定分布在不同分群。
MUST-link 擁 有 遞 移 性 (transitive) ， 我 們 可 以 藉 著 建 構 遞 移 包 (transitive closure)產生更多的 MUST-link。例如：x 和 y 形成 MUST-link 且 y 和 z 形成 MUST-link，根據遞移性，x 和 z 必定形成 MUST-link；雖然 CANNOT-link 並不
10
具備遞移性，例如：x 和 y、y 和 z 的關係皆是 CANNOT-link，並不保證 x 和 z 的關係是 CANNOT-link。我們仍可以利用特殊方法建構出更多的 CANNOT-link。 假設 M、N 分別是兩個獨立的 MUST-link 連通單元(connected component)，若是 在 M、N 之間存在一個 CANNOT-link，那麼由 M、N 所形成的任意配對關係都 會具備 CANNOT-link 性質。將配對限制應用至分群演算法，多數學者都會遵循 上方提出的特性延展配對限制的數量。 如何將配對限制整合至分群演算法中，主要可以分為二類：search-based 和 similarity-based[2]。
2.2.1 Search-based
Search-based 方法修改屬於非監督式的分群演算法，使分群演算法在最佳化 目標函數的過程中，利用配對限制將分群引導至更接近真實的分群結果。修改分 群演算法的方式主要有下列三種方式： 1. 利用配對限制建立初始分群[7]。 2. 分群的過程不可違反配對限制，亦即將資料被分配至任何一個分群，都必須 盡量滿足所有配對限制[8]。 3. 更改衡量分群結果的目標函數，使得在尋找最佳化目標函式數值的分群過程 中，同時能最小化違反配對限制的資料數量[9, 10]。 2002 年 Basu 等的研究中[7] 修改 K-means 演算法抽取初始中心的方法。 K-means 演算法是隨機抽出初始中心，由 Basu 等提出的方法則是將少數已標記 過的資料作為種子集(seed set)，對種子集進行分群產生種子分群(seed clustering)， 從中挑選出更合適的初始中心位置。完成挑選初始中心後，剩餘的資料則是依據 K-means 演算法分配分群的方式完成分群，其中，種子集中的資料其分群情況在 完成分群後不再更動。建立種子分群可以引導分群結果至更接近少數已標記過資 料的分布情形，同時能降低分群結果陷入區域最佳解的機率。11 始的 K-means 演算法中，藉由修改分群分配的方法，直接影響分群的過程與結 果。當資料被分類至任何一個分群時，都不可違背配對限制。分群結果和配對限 制有極大的相關，提供的配對限制越多，準確性越高。然而，當使用者提供的配 對限制中存在錯誤，容易引導演算法至錯誤的結果，與其他方法相比彈性較低、 更加依賴配對限制。 1999 年 Demiriz 等的研究中[9] 結合非監督式和監督式演算法。他們使用非 監督式分群演算法來最佳化一種用來評估監督式演算法準確率的分數，提出一組 全新的目標函式：min β × Cluster_dispersion + α × Cluster_impurity。當 α 為 零，產生的結果相當於非監督式演算法；當β 為零，產生的結果相當於監督式演 算法。Cluster dispersion 通常使用 DBI (Davis-Bouldin index)或 MSE (mean square error)，採用 MSE 則和 K-means 演算法的目標函數相同，而 Cluster impurity 則是 使用 Gini index。Demiriz 等提出的方法使用非監督式分群法建構分群，藉此計算 cluster dispersion；使用已標記過的資料做為訓練集建立分類器，以未標記過的資 料做為測試集，藉此計算 cluster impurity，終極目的都是最佳化目標函式。 2004 年 Basu 等的研究中[10] 將違反配對限制的代價函式合併至目標函式之 中 ， 定 義 代 價 函 式 為 ：w 𝕀�ℓi≠ ℓj� + w� 𝕀�ℓi= ℓj� ， 其 中 w 和 w� 分 別 是 違 反 MUST-link 和 CANNOT-link 的權重。違反配對限制會獲得一定代價，造成目標 函數值增加，因此，在最佳化目標函式尋找分群最佳解的過程中，同時能最小化 違反配對限制的資料數量，達到與 Cop K-means[8]相同的目標。
2.2.2 Similarity-based
Similarity-based 方法通常搭配一個以相似度函式為基礎的分群演算法，相似 度函式會被重新訓練，使其盡可能不違反配對限制。在訓練的過程中，屬於 MUST-link 的成對資料將被重新描述得更加相似，使這組成對資料越有可能被分 類至同個分群；相反的，屬於 CANNOT-link 的成對資料會被描述得更加相異， 越有可能被歸類至不同分群。重新訓練相似度函式之目的是盡可能滿足數量較為12
稀 少 的 配 對 限 制 ， 然 而 多 數 資 料 的 分 群 仍 然 是 未 知 的 ， 若 是 進 一 步 將 similarity-based 方法與 search-based 方法結合，成為一種二階段模型，更能增進 分群的準確性[11, 12, 13, 14, 15,16]。
2002 年 Xing 等的研究中[11] 將如何學習合適的相似度矩陣視為一種凸性最 佳 化 問 題 (convex optimization problem) 。 他 們 透 過 半 正 定 規 劃 (semidefinite programming)學習馬式距離的共變數矩陣，目標是最小化已標記資料中屬於相同 分群的資料與其中心的距離總和，使得經過相似度轉換後的新屬性能夠遵循配對 限制，改善整體的分群準確率。使用新的共變數矩陣作距離轉換後，額外與 Cop K-means[8]結合，實驗結果說明能增進分群的準確性。
2003 Bar-Hillel 等的研究中[12] 使用 RCA(relevant component analysis)建構 出馬式距離的共變數矩陣。RCA 能重新描述資料的特徵空間，利用已標記過的 資料來估量各個維度的重要性。透過線性轉換將較重要的維度給予更高的權重， 較不重要的維度給予更低的權重。RCA 類似 PCA(principal component analysis) 和 LDA(linear discriminant analysis)，目標是尋找合適的投影方向，將一群已分類 的資料投影至更低維度空間，使得相同分群的資料更為集中，而不同分群的資料 更為遠離。RCA 已被證明可以用來最佳化分群與其中心的距離總和。
2003 年 Basu 等[13] 提出一種將 similarity-based 和 search-based 兩種方法合 併的演算法，預期能同時享有此二種方法的優點。合併的方式如下：1. 使用 2002 年 Basu 等[8] 提出的方法，透過已標記過的資料建構出初始的分群；2. 採用 2002 年 Xing 等[11] 提出的方法，修改馬式距離的共變數矩陣，重新描述相似度；3. 使 用 由 2004 年 Basu 等 [10] 提 出 的 方 法 ， 整 合 代 價 函 式 至 目 標 函 數 中 。 Similarity-based 往往需要充足的配對限制或已被標記過的資料才能有更接近真 實的分群結果，與 search-based 方法合併能夠大幅提升分群的準確率。
2004 年 Basu 等[14] 提出一種基於隱藏式馬可夫隨機領域(hidden Markov random field)的機率模型之半監督式分群法，將配對限制與 K-means 演算法結合，
13
同時允許多樣的相似度函式，例如：餘弦相似度(cosine similarity)和 KL 距離 (Kullback-Leibler Divergence)。藉由修改 K-means 的目標函式，定義一組違反配 對限制的代價函式與目標函式結合，進而影響分群的過程和結果。
2002 年 Klein 等[15] 提出傳播限制(propagation constraints)的概念。傳播限 制主要的意涵在於：若是存在兩點 x、y 相似，任何一點 z 與 x 相似，同時會與 y 相似；若是存在兩點 x、y 不相似，任何一點 z 與 x 相似，則 z 與 y 不相似。 觀 察配對限制所包含的資料，將關係屬於 MUST-link 的兩個資料其相似度設為最 低，通常以 0 表示，恣意修改相似關係將無法滿足賦距空間(metric space)中的三 角不等式，因此改以最短路徑重新計算相似度。Klein 等[15] 說明以最短路徑表 示仍然可以擁有賦距空間的特性；將關係屬於 CANNOT-link 的兩個資料其相似 度設為最高，通常以資料集中的最大值加 1 表示，與 MUST-link 不同，改以一 種用來描述資料關係的計量分數，例如 complete-link，重新描述修改後的相似關 係。上述的方式能夠依照增殖配對限制的目標重新描述資料彼此的相似關係，實 驗 指 出 ， 採 用 修 改 後 的 相 似 關 係 ， 能 夠 顯 著 的 增 進 完 整 連 結 聚 合 演 算 法 (complete-linkage agglomerative algorithm)的準確性。
2006 年 Weinberger 等提出一種稱為 LMNN 的方法[16]，藉由觀察少數已被 標記的資料中任一筆資料的 K 最近鄰，使用類似 SVM(support vector machine)的 做法，重新訓練相似度函式，目標是讓任何一筆資料的 K 最近鄰擁有相同分群， 而不同的分群資料彼此會有較大的區隔。K 最近鄰的效能與採用的相似度函式有 強烈的相依性，根據已被標記的資料重新學習的相似度函式能夠明顯改善分群準 確率。Weinberger 等[16]提出的方法，其原始目標是應用於分類(classification)領 域，輸入的監督資訊是資料類別(class)而非配對限制，資料類別所提供的資訊強 度明顯高於配對限制。與 Xing 等[11]、Bar-Hillel 等[12]和 Basu 等[13]提出的方 法最大的差異在於最佳化的目標並非是少數已被標記過的資料彼此的相似度，而 是彼此的鄰居關係。
14
第三章，方法
在此章節，我們提出一種以區域性為基礎(locality based)的相似度轉換方法， 透過觀察資料集所形成的完整圖中，任意二個資料點形成之鏈結其兩端點的區域 型鄰集分布，重新描述此鏈結的相似度權重。鏈結主要可以分為二種類型：1. 連 接不同分群的鏈結(inter-cluster link)；2. 連接相同分群的鏈結(intra-cluster link)。 相似度轉換的目標在於讓連接不同分群的鏈結權重被相對的提高，而連接相同分 群的鏈結權重被相對的降低。
3.1 相似度轉換公式與區域性鄰集
以完整圖(complete graph)描述資料集中所有資料點彼此的相似關係，圖中任 意二個資料點之間必定有一個鏈結存在，我們目前使用歐氏距離作為兩個資料點 的相似度分數，並賦予每一個鏈結獨立的權重值 A。定義相似度轉換公式為： dist(r, s) = dist(r, s) × Ar,s, ∀ r, s ∈ V 將權重值 A 之初始值設定為 1，使得在更新權重 A 之前，相似度轉換方法相當 於原始的相似度函式。 權重值 A 的用途在於分辨鏈結的類型，一個擁有較高權重值的鏈結更有可 能屬於連接不同分群的鏈結(inter-cluster link)，反之則屬於連接相同分群的鏈結 (intra-cluster link)。權重值 A 是影響相似度轉換的重要因素，新的相似關係受制 於權重值 A 的定義方式。在此我們透過觀察鏈結兩端點的區域性鄰集，各端點 與其區域性鄰集成員的相似關係定義鏈結權重。鏈結權重的計算公式定義為1： Ar,s= 12 � � dist(r, s)dist(r, x) x∈L−nn(r) + � dist(s, x)dist(r, s) x∈L−nn(s) � 我們的假設是：1. 相鄰的資料點有較高的機率屬於相同的群集；2. 密度越高的 區域越有可能有群集存在；將鏈結的相似度放置於分子，而區域性鄰集中成員與 1 L-nn(r)表示資料點 r 的區域性鄰集集合15 端點的相似度則放置於分母。當區域最近鄰中成員的分布情形如圖 3-1(a)時，區 域最近鄰成員與資料的距離都明顯小於兩資料點 r、s 的距離時，可從 dist(r,s) dist(r,x) 得 到一組較大的數值，權重值會被相對的調高，可以說明資料點的周圍形成兩個密 度較高的區域，滿足我們提出的第二種鏈結權重假設，因此我們推測兩個資料點 有更高的機率屬於不相同的分群；若是區域最近鄰中成員的分布情形如圖 3-1(b) 時，區域最近鄰成員與資料的距離都和兩資料點 r、s 之距離相近時，可從 dist(r,s) dist(r,x) 得到一組較小的數值，權重值會被相對的調低，能夠說明兩資料點同時位於一個 密度較鬆散的區域內，因此我們推測兩個資料點應該屬於相同的分群。 圖 3-1. 各種區域性鄰集分布情形 新的鏈結權重的計算受制於區域性鄰集的定義，而用以尋找區域性鄰集的方 法有相當多種，我們提出兩種定義：1. 依照 K 最近鄰作為定義新權重的基礎； 2. 依照鏈結兩端點間的距離作為定義新權重的基礎。
3.1.1 依照 K 最近鄰做為定義新權重的基礎
使用 K 最近鄰演算法來尋找區域性鄰集是相當直覺的方法，與端點最接近 的 K 個資料點將自動形成一個區域性鄰集集合。定義鏈結權重的計算公式為2： Ar,s= 12 � � dist(r, s)dist(r, x) x∈K−nn(r) + � dist(r, s)dist(s, x) x∈K−nn(s) � 以圖 3-2 為例，尋找 3 最近鄰做為區域性鄰集。圖 3-2 (a)中兩端點 r、s 的 3 最近 2 K-nn(r)表示資料點 r 依照 k 最近鄰作為定義新權重的基礎之區域性鄰集集合16 鄰集合與端點的距離都明顯小於鏈結的長度，能夠明顯找出兩個分群；圖 3-2(b) 中兩端點 r、s 的 3-最近鄰中，分別有兩個資料點與端點的距離都和鏈結長度接 近，能說明 r、s 有較高的機率屬於相同分群。我們計算圖 3-2(a)(b)的鏈結權重， 分別是：9 和 5.4，比較權重的大小已能相對的區分鏈結的類型；再將新求出的 權重值帶入至相似度轉換公式，可以得到一組新的距離，分別是：27 和 16.2， 圖 3-2(a)中的距離已被相對的增加。目前設計的相似度轉換公式能讓圖 3-2(a)中 較有可能是連接不同分群的鏈結的距離相對於圖 3-2(b)調整的更大，雖然在進行 相似度轉換之前，點 r 和點 s 在圖 3-2(a)和圖 3-2(b)中的距離是相同的，但透過 觀察鏈結兩端點周圍的 K 最近鄰集合分布情況，重新調整鏈結權重，改變實際 距離使其更接近預期的分群情況。 圖 3-2. 依照 K 最近鄰做為定義新權重的基礎之 3-nn 示意圖 說明：實線表示點 r 的 3-最近鄰集合，虛線表示點 s 的 3-最近鄰集合 然而，K 最近鄰演算法的成效是隨著輸入參數 K 的變化而有所不同，同樣 以圖 3-2 為例，當我們改成尋找 1 最近鄰作為區域性鄰集而非 3 最近鄰時，圖 3-2(a) 和圖 3-2(b)的鏈結權重同樣都為 3，經過相似度轉換後兩者的距離仍然相同，難 以區別此兩組不同的資料分布情形。在多數的情況下，我們往往只能利用反覆測 試(trial and error)尋找一個較合適的值，因此我們提出一個依照鏈結兩端點間的 距離關係作為參考的區域性鄰集，稱為可互相包含最近鄰(mutual included nearest neighbors, MI-nn)，盡可能減少參數值對演算法效能帶來的影響。
17
3.1.2 依照鏈結兩端點間的距離做為定義新權重的基礎
首先，考慮圖上存在一個鏈結由任兩點 r、s 連接而成，定義此鏈結上點 r 的可互相包含最近鄰(MI-nn)為： MI − nn(r) = {x | dist(x, s) < 𝑑𝑖𝑠𝑡(r, s) ∧ dist(x, r) < 𝑑𝑖𝑠𝑡(𝑥, 𝑠)} 可互相包含最近鄰的精神在於將鏈結兩端點間的距離視為相鄰半徑，以此半徑尋 找每組鏈結其兩端點的區域性最近鄰。當二個資料點距離較接近，相鄰半徑較小， 能夠包含到的區域性鄰集集合也越小，使得計算出的權重相對更低，能夠滿足我 們提出的第一種鏈結權重假設；當二個資料點距離較遠離，相鄰半徑較大，能夠 包含到的區域性鄰集集合也越大，更能從較大的區域觀察資料整體的分布，進一 步動態區別兩種不同的資料分布情形。 我們重新定義鏈結權重的計算公式為3： Ar,s =12 � � dist(r, s)dist(r, x) x∈MI−nn(r) + � dist(r, s)dist(s, x) x∈MI−nn(s) � 以圖 3-3 為例，尋找可互相包含最近鄰作為區域性鄰集。我們計算圖 3-3(a)(b)的 鏈結權重，分別是：10.07 和 6.47，；再將新求出的權重值帶入至相似度轉換公 式，可以得到一組新的距離，分別是：30.21 和 19.41，圖 3-3(a)中的距離同樣被 圖 3-3. 依照 MI-nn 做為定義新權重的基礎之示意圖 說明：實線表示點 r 的可互相包含最近鄰集合，虛線表示點 s 的可互相包含的最近鄰集合。 3 MI-nn(r)表示資料點 r 依照鏈結兩端點間的距離關係作為定義之區域性鄰集集合18
相對的增加。與以 k 最近鄰作為區域性鄰集的方法相比，我們同樣能夠保持相同 的期望，而最大的差別在於省略一個可能會影響結果的參數 k。
目前設計用來描述鏈結權重的公式，是一種簡單且非常直覺的方法。然而， 當圖上所有成對資料形成的鏈結經過相似度轉換後，資料間彼此的關係將無法滿 足賦距空間(metric space)的條件。賦距空間必須滿足三個條件：1. 識別性(identity of indiscernible) ， dist(x, y) = 0 ↔ dist(y, x) = 0 ； 2. 對 稱 性 (symmetry) ， dist(x, y) = dist(y, x) ； 3. 三 角 不 等 式 (triangular inequality) ， dist(x, y) ≤ dist(x, z) + dist(z, y)。轉換後的相似度將無法滿足三角不等式。若是原始資料的 相似關係符合賦距空間的條件，我們可知任一組成對資料間的直接距離就是此組 資料的最短路徑。因此，在經過相似度轉換後，改以最短路徑重新描述所有成對 資料彼此的相似關係，將可儘量減少違反賦距空間條件的鏈結組合。 依照定義的鏈結權重公式求出圖上的所有鏈結權重，並利用相似度轉換公式 得出一組全新的相似度矩陣後，帶入至非度量性多元尺度法，目標是得到一組與 原始資料維度相同且滿足賦距空間條件的全新屬性。
3.2 非度量性多元尺度法(non-metric multidimensional scaling)
多元尺度法[17]是屬於非屬性基礎的方法(non-attribute-based approaches)，與 因素分析(Factor Analysis)或區別分析(Discriminant Analysis)等屬性基礎的方法 (attribute-based approaches)不同，只需擁有資料的相似關係即可達成目標。多元 尺度法之主要目標是根據資料的相似關係，在一個人為選擇的特定維度空間內， 使得資料在此空間內的實際歐式距離可以與相似關係保持一致。當相似關係不具 備賦距空間的條件，改以非度量性多元尺度法，依順序尺度(ordinal)來比較資料 的關係。Kruskal[18]提出一種演算法和壓力係數，壓力係數是一種數值用以檢驗 在新維度空間內所找出的歐式距離關係與相似關係的一致性。圖 3-4 是由 Kruskal 提出的非度量性多元尺度法方法，目標是尋找一組能夠最小化壓力係數的空間分 佈。根據圖 3-4 的步驟，當壓力係數達到收斂時，可找出一組資料分布情形。我
19
δrs：original dissimilarities between pairs of points
drs：distance between pairs of points in the space
d̂rs：d̂ is a measure of how well the distance d “matches” dissimilarity δ
1. Specify the number of ordination dimensions to be used. 2. Choose an initial configuration, x0.
3. Normalize the configuration to have its center at the origin and unit mean square distance from the origin.
4. Find {drs} from the configuration.
5. Fit {d̂rs}.It was seen that the monotonic least squares regression of {drs} on
{δrs} partitioned {δrs } into blocks in which the values of d̂rs were constant, and
equal to the mean of the corresponding drs values.
6. Find the gradient ∂S
∂x and the new step length sl.
7. Find the new configuration：𝐱n+1= 𝐱n− 𝒔𝒍
∂S ∂x
�∂S∂x�
Go to step 4 until stress is invariant to translation.

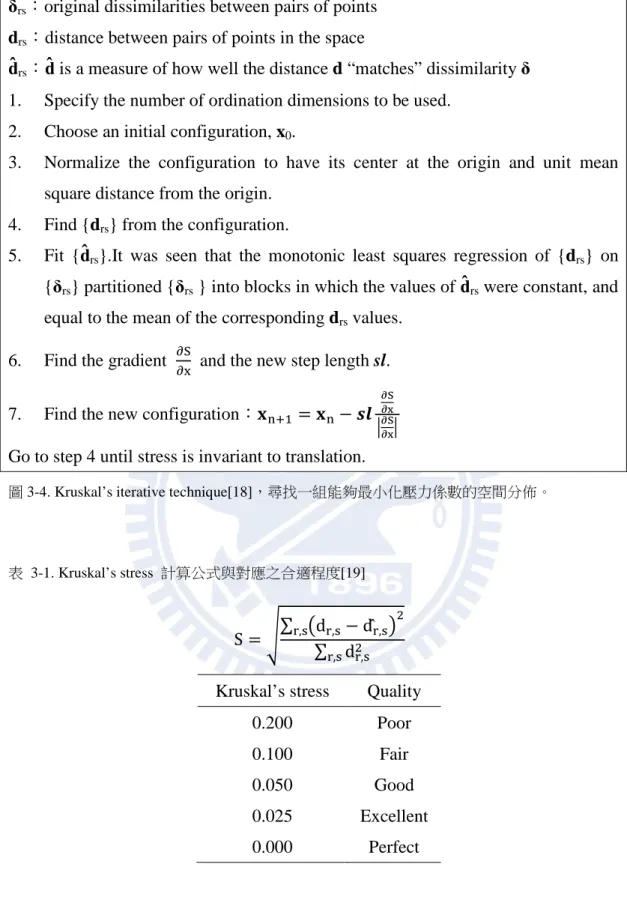

圖 3-4. Kruskal’s iterative technique[18]，尋找一組能夠最小化壓力係數的空間分佈。
表 3-1. Kruskal’s stress 計算公式與對應之合適程度[19]
S = �∑ �dr,s− d̂r,s�
2 r,s
∑ dr,s r,s2
Kruskal’s stress Quality 0.200 Poor 0.100 Fair 0.050 Good 0.025 Excellent 0.000 Perfect
20 們使用壓力係數來觀察新找出的資料分布是否與相似度矩陣的一致，不同的壓力 係數有各自代表的合適程度，壓力係數越小表示與相似矩陣越一致。壓力係數的 公式與合適程度如表 3-1。 當資料依照 3.1 節提出的鏈結權重公式完成相似度轉換後，彼此的相似度關 係已經被更改，原始的資料屬性便失去意義，且資料彼此的關係將不再具備賦距 空間的條件。我們的目標是設法將新產生的相似關係，在所選擇的維度空間內建 立一組全新的屬性關係，同時滿足賦距空間的條件。選用非度量性多元尺度法能 夠輕易達成當前的目標。 如何選擇非度量性多元尺度法所建構的空間維度是一項重要的問題，我們通 常選擇建構於相對容易視覺化的二維空間。當選擇建構的空間維度小於原始的資 料 維 度 時 ，尋 找 新 屬性 的 過 程 則等 同 維 度縮 減 ， 與 主成 分 分 析法 (principle component analysis)類似。維度縮減的優點主要有下列二項：1. 可藉由降低資料 維度來大幅減少計算量；2. 可將資料投影到更低維度的子空間(subspace)，幫助 使用者容易形象化欲分析的資料。以非度量性多元尺度法做為維度縮減的方法， 在維度縮減的過程中，我們必須觀察新產生的屬性關係其壓力係數是否能滿足表 3-1 的合適程度，壓力係數必須盡可能越小。當壓力係數不小於 0.05 時，說明此 組新的屬性無法完整的描述相似矩陣上的關係，我們可以從中得知將欲建構的空 間維度數設定得過低。透過反覆測試可以尋找一個更恰當的維度數目。 除了將空間維度縮減至可滿足壓力係數的條件下，我們亦可考慮建構於原始 空間維度數相等的屬性空間，這樣的方法可以視為將資料依據相似度轉換後的結 果對應於相同維度的空間內做重新排列，使得資料分布情形可以更真實地反映資 料相互關係。我們首先將建構的資料維度數設定和原始維度數相同，原因在於維 度縮減勢必會損失部分資訊，且一個恰當的維度數目是難以尋找，更為耗費時間； 接著在不影響效能的情況下，我們再嘗試縮減資料維度。
21
3.3 尋找相似度轉換的最佳解
透過相似度轉換公式與非度量性多元尺度法的幫助，我們能夠學習出一組新 的屬性關係。然而，僅對資料集做一次的相似度轉換，有時無法說明新的屬性是 否能真實反映資料間的相似關係。倘若相似度轉換無法滿足真實的相似關係，我 們對新屬性再次進行相似度轉換，透過連續迭代轉換，期望資料之間的關係能更 接近真實。對於不同的資料集，所需要的相似度轉換次數未必相同，因此相似度 轉換所需要的次數成為重要的問題。 相似度轉換的過程可被視為一種非監督式學習，在轉換的過程並無參考其它 外部資訊，無需透過外部資訊的幫助即可尋找相似度轉換所需的次數。我們結合 分群演算法與相似度轉換，每當完成相似度轉換後，隨即將新產生的屬性代入至 分群演算法產生新的分群結果，協助我們判斷一個較為合理的相似度轉換次數。 如何選擇適當的轉換次數，我們的假設是：當轉換前和轉換後的屬性所分別產生 的二組分群結果呈現高度相似時，表示相似關係並無受轉換公式的影響產生過多 的變化，可推測已經找到一組穩定的相似關係，無需再繼續做更多次的相似度轉 換，因此，選擇轉換前的屬性關係做為相似度轉換的最佳解。我們提出一種符合 上述假設的停止條件：比較前後兩次相似度轉換產生的新屬性其分群結果，當用 來評估兩分群結果相似程度的分數高於門檻值時，表示已找出一個恰當的相似度 轉換次數。用來評估分群相似度的方法有許多種，例如：Rand Index[19]或 Adjusted Rand Index[20]，然而，多數方法所求出的分數往往只具有相對的比較意義，並無法直 接說明相似的程度。我們的目標是在迭代的過程中找出一個停止點，因此需要一 種具有實質意義的分數來訂定符合停止條件的門檻值。. Cohen’s Kappa 一致性係數[21]是一種統計學中測量信度的方法，用來表現 重覆測量的一致性，求出的分數將具有實質的意義，最常見的應用在於醫學臨床 診斷之一致性判斷或社會科學的研究上。適用 Cohen’s Kappa 一致性係數的情況
22 主要有下列兩種： 1. 人際信度(inter-rater reliability)：評估兩種檢驗方法的結果是否一致 2. 人內信度(intra-rater reliability)：評估相同檢驗方法重覆量測的結果是否一致 Cohen’s Kappa 一致性係數的公式如下： 𝒦𝒶𝓅𝓅𝒶 = P1 − P0− Pc c P0為觀測一致性(observed agreement)，表示前後兩種測量結果一致的百分比；Pc 為期望一致性(chance agreement)，表示前後兩種測量結果預期相同的機率。參考 表 3-2，使用列聯表(contingency table)描述分類結果，則 P0和 Pc的公式如下： P0 = ∑ Oii N i=1 N , Pc = 1 N � Ci× Ri N N i=1 Cohen’s Kappa 係數將以百分比表示，範圍介於-1 至 1 之間，通常會落在 0 至 1 之間。1977 年由 Landis 和 Koch [22]提出五種不同數值範圍所分別對應的一致性 等級，如表 3-3 所示。 表 3-2. 使用列聯表描述分類結果 Class Label v1 … vN Sums u1 O11 … O1N R1 … … … … uN ON1 … ONN RN Sums C1 … CN N 我們使用 Cohen’s Kappa 一致性係數比較前後兩次分群結果相似程度，然而 Cohen’s Kappa 一致性係數主要應用的領域卻是比較分類結果的一致性，其類別 都具有實質意義。以醫學診斷為例，假設兩位醫師先後診斷八位病患，而每位病
23
患都有兩種可能的診斷結果，分為良性或惡性。以表 3-4(a)說明兩位醫師的診斷 結果，將診斷結果使用列聯表呈現，我們可以算出兩位醫師診斷的觀測一致性 P0是 0.625、期望一致性 Pc是 0.5，則 Cohen’s Kappa 一致性性係數為 0.25。將
Cohen’s Kappa 一致性係數應用於分類領域上，每一個評估者(rater)被賦予的類別 都具有實質意義，我們不能恣意修改分類結果，例如將醫師 1 的診斷結果中所有 屬於惡性的病患替換成良性、良性替換成惡性，新的觀測一致性 P0為 0.375、期 望一致性 Pc為 0.5，使得 Cohen’s Kappa 一致性性係數變更成-0.25。恣意修改分 類結果等同於錯誤分類，且會造成 Cohen’s Kappa 一致性性係數顯著不同。我們 將上述問題延伸至分群，醫師的診斷結果並非用於良性與惡性病患之分類，而是 將相同病症的病患分成多個分群，表 3-4(b)將診斷結果一致的病患以相同的數字 標記。對照表 3-4(a)，我們發現醫師 1 的診斷結果中被標記為 1 的病患屬於良性、 0 則是屬於惡性，而在醫師 2 的診斷結果中屬於良性的記號是 0、惡性則是 1。 二位醫師產生不一致的診斷結果，正如同將表 3-4(a)中醫師 1 的診斷結果顛倒。 我們已知分群結果所賦予的分群記號並無實質意義，若是直接使用分群記號做為 類別計算 Cohen’s Kappa 一致性係數，會顯著影響 Cohen’s Kappa 一致性係數的 數值。因此在 2005 年由 Reilly 等[23]學者提出一種新的方法延伸 Cohen’s Kappa 一致性係數，使其能應用於分群領域。
2005 年由 Reilly 等[23]學者提出一種延伸自 Cohen’s Kappa 一致性係數的方 法，命名為 Kmax，目的是修正 Cohen’s Kappa 一致性係數使其能夠應用在分群領

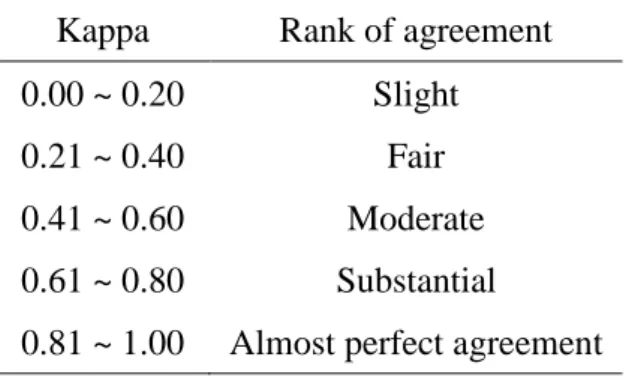

表 3-3. Cohen’s Kappa 一致性係數等級[22]
Kappa Rank of agreement 0.00 ~ 0.20 Slight 0.21 ~ 0.40 Fair 0.41 ~ 0.60 Moderate 0.61 ~ 0.80 Substantial
24 表 3-4(a). 分類結果應用於 Cohen’s Kappa 一致性係數
病患 A B C D E F G H 醫師 1 良 良 惡 惡 惡 惡 良 良 醫師 2 良 良 良 惡 惡 良 良 惡 表 3-4(b).分群結果應用於 Cohen’s Kappa 一致性係數 病患 A B C D E F G H 醫師 1 1 1 0 0 0 0 1 1 醫師 2 0 0 0 1 1 0 0 1 域。由於分群結果所賦予的類別記號並無實質意義，我們可以隨意改變分群的類 別編號而不影響分群結果。Kmax方法的目標在於最佳化分群一致性，我們從中挑 選出一組可以最大化 Cohen’s Kappa 一致性係數的類別排列方式，並以此時計算 出的 Cohen’s Kappa 一致性係數做為 Kmax的最佳解。
沿用表 3-4(a)的例子，我們任意賦予診斷結果一個類別編號，屬於相同類別 之診斷結果以相同的數字標記。在只有二位醫師的情況下，每位醫師都有 2 階乘 種排列方式，共計 4 種類別排列方式，如表 3-5 所示。 由於情況 1 和情況 4、情況 2 和情況 3 屬於相同的排列方式，我們僅說明情 況 1 和情況 2 對於 Cohen’s Kappa 的影響。表 3-6 將表 3-5 中的情況 1 和情況 2 其類別排列方式以列聯表呈現。列聯表中每個欄位分別代表的意義是： a. 表示被醫師 1 和醫師 2 歸類為第 0 群的病患數量 b. 表示被醫師 1 歸類為第 0 群，但被醫師 2 歸類為第 1 群的病患數量 c. 表示被醫師 1 歸類為第 1 群，但被醫師 2 歸類為第 0 群的病患數量 d. 表示被醫師 1 和醫師 2 歸類為第 1 群的病患數量 在表 3-6(a)中，二位醫師都將良性病患其編號設定為 0，惡性病患的編號設定為 1；而在表 3-6(b)中，醫師 1 仍然將良性病患的編號設定為 0，惡性病患的編號設 為 1，但醫師 2 對病患的編號設定卻與醫師 1 不同。考慮兩種情況的觀測一致性 (observed agreement, P0)，即加總列聯表中位於對角線的數值。我們發現表 3-6(a)
25
說明表 3-5 的情況 1 是讓分群結果最為一致的排列方法，能夠充分解釋二位醫師 對於診斷的共識。
我們使用 Kmax方法做為判斷相似度轉換的迭代過程是否停止的條件，將門
檻值(threshold)設定在 0.9 以上，表示兩組分群結果呈現的一致性必須滿足表 3-3 中的一致性等級，達到”Almost perfect agreement”的水準之上。
完成迭代的停止條件設計，我們將相似度轉換公式與非度量性多元尺度法結 表 3-5. 類別記號可能的排列方式 醫師 1 醫師 2 良 惡 良 惡 情況 1 0 1 0 1 情況 2 0 1 1 0 情況 3 1 0 0 1 情況 4 1 0 1 0 表 3-6(a). 隨意排序分群結果之示意圖，情況 1 情況 1 醫師 2 0(良性) 1(惡性) 總數 醫師 1 0(良性) a 3 b 1 4 1(惡性) c 2 d 2 4 總數 5 3 8 表 3-6(b). 隨意排序分群結果之示意圖，情況 2 情況 2 醫師 2 0(惡性) 1(良性) 總數 醫師 1 0(良性) a 1 b 3 4 1(惡性) c 2 d 2 4 總數 3 5 8
26 合。其中，用於判斷一個合適的相似度轉換次數的分群演算法，我們採用 K-means 或 K-medoids 演算法。由於目標是比較前後兩次分別產生的分群結果的相似程度 來判斷是否需要繼續向下迭代，分群結果必須盡可能不受離群值的影響。 K-medoids 演算法與 K-means 演算法相比，對離群值的敏感性較低，因此選用 K-medoids 作為分群演算法；然而，少數情況下，即便選用 K-medoids 演算法仍 然無可避免受到離群值的影響。 K-medoids 演算法的目標是由多個不同的初始實心出發，從中挑選一組能夠 最佳化目標函數的分群結果做為最佳解。若是離群值被挑選至初始實心集合中， 難以藉由 K-medoids 演算法的實心迭代步驟修正分群結果，依然會產生不平衡的 分群。在某些情況下，錯誤的分群結果也許會擁有最佳的目標函數值。儘管離群 質的數量稀少，仍然有機率被挑選至初始實心集合中，若是不幸被挑進初始實心 集合便會造成不平衡的分群。離群值的數量必定是相對稀少，因此我們認為不平 衡的分群結果是較難出現在較為頻繁的分群集合之中。為了避免受到離群值的影 響，我們提出一種改進方法，稱為 ferq K-medoids，它是修改 K-medoids 演算法 中尋找最佳解的方法，將最佳化目標函數的步驟替換成尋找最頻繁出現的分群結 果。由於挑選初始實心的方式採用全隨機，自不同的初始實心出發，倘若有較多 次數能收斂至相同的實心，足以說明分群結果並非偶然。目標函數扮演的角色並 非完全失去舞台，仍然有其存在的必要。雖然我們不再參考目標函數以挑選最佳 分群結果，但在資料分類的過程中，依然是遵循目標函數，將資料分類至能夠最 佳化目標函數的分群，使得分群結果能符合預期的假設。 圖 3-5 是尋找相似度轉換最佳解的虛擬碼(pseudo code)。其中，非度量性多 元尺度法使用 R statistics[24]提供的 isoMDS 函式，isoMDS 實作由 Kruskal[18] 提出的演算法，時間複雜度是 O(n2
) ，n 是資料總數；分群演算法則是採用修改 後的 K-mediuds 演算法，時間複雜度是 O(nkt)，n 是資料總數，k 是分群總數，t 是迭代次數。

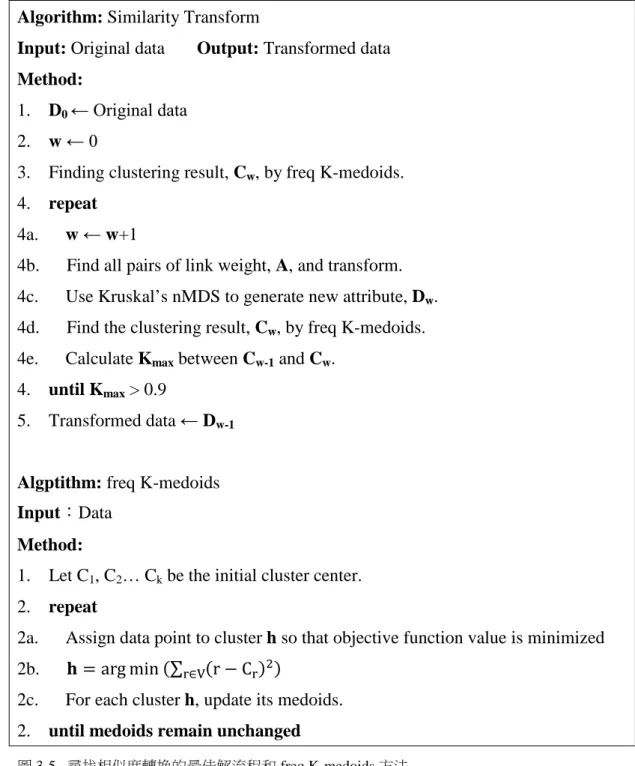

27 Algorithm: Similarity Transform
Input: Original data Output: Transformed data
Method:
1. D0 ← Original data
2. w ← 0
3. Finding clustering result, Cw, by freq K-medoids.
4. repeat 4a. w ← w+1
4b. Find all pairs of link weight, A, and transform. 4c. Use Kruskal’s nMDS to generate new attribute, Dw.
4d. Find the clustering result, Cw, by freq K-medoids.
4e. Calculate Kmax between Cw-1 and Cw.
4. until Kmax > 0.9
5. Transformed data ← Dw-1
Algptithm: freq K-medoids Input：Data
Method:
1. Let C1, C2… Ck be the initial cluster center.
2. repeat
2a. Assign data point to cluster h so that objective function value is minimized 2b. 𝐡 = arg min(∑ (r − Cr∈V r)2)
2c. For each cluster h, update its medoids. 2. until medoids remain unchanged
28
3.4 結合半監督式分群演算法
將使用者提供的配對限制(paiewise constraints)整合至分群演算法中，這種方 式稱為半監督式分群演算法。我們將經由相似度轉換方法產生的新屬性與屬於 search-based 的半監督式分群法結合，進一步提升分群的準確性，同時利用配對 限制彌補相似度轉換法所採用的假設其可能遺漏的部分資訊。Cop K-means[8]是 search-based 半監督式分群法的代表之一，它是改良自 K-means 演算法，在尋找 分群的過程中，資料被分類至任一分群時皆不可違背配對限制，進而影響分群的 過程與結果。然而，這樣的做法完全依賴配對限制，若是使用者提供的配對限制 之中存在少許錯誤，將會引導分群演算法至錯誤的結果。參考 2002 年由 Kleinberg 和 Tardos[25] 提出的代價函式，由於 Kleinberg 和 Tardos 提出的方法僅考慮 MUST-link 類型，我們進一步加入 CANNOT-link，延伸設計一組基於參考分群 中心的代價函式，將其與目標函式合併，使得在最佳化目標函式的過程中，同時 能最小化違反配對限制的資料數量，並判斷使用者所提供的配對限制是否合適。 我們首先定義下方用來描述代價函式的名詞與其表示方法。1. 令ℳ表示 MUST-link 所形成的集合，𝒞表示 CANNOT-link 所形成的集合；2. 存在任意兩 點 r、s，連接此二點的鏈結以link(r, s)表示；3. 令 CSET 表示中心所形成的集合； 4. L(r)、L(s)分別表示所屬的分群；5. Cr、Cs分別表示點 r 與點 s 所在分群對應 的中心。 考慮成對資料與配對限制的關係，基於參考分群中心的代價函式必須考慮下 列兩種情況，分別是：違反 MUST-link 和違反 CANNOT-link。 定義違反 MUST-link 的代價函式：Costℳ = 12[dist(r, Cs) + dist(s, Cr)],
if link(r, s) ∈ ℳ ∧ L(r) ≠ L(s)
考慮違反 MUST-link 的情形，亦即任兩筆資料彼此關係屬於 MUST-link 卻被分 類至不同的分群中。若是要滿足正確的配對限制，最直接的方法是改變其中一筆
29 資料所屬分群，強迫將兩筆資料歸類至相同分群。因此，違反配對限制所需的代 價被設定為：鏈結上的任一點 r，與另一點 s 所屬的中心 Cs，此兩點的距離關係 dist(r,Cs)。代價函式等同於計算符合正確配對限制的目標函數值。我們將同時考 慮鏈結上的兩點，最後取兩者的平均值。 定義違反 CANNOT-link 的代價函式：
Cost𝒞 = 12 �∀x∈CSET,x≠Cmin
rdist(r, x) +∀x∈CSET,x≠Cmin sdist(s, x)�,
if link(r, s) ∈ 𝒞 ∧ L(r) = L(s) 考慮違反 CANNOT-link 的情形，亦即任兩筆資料彼此關係是屬於 CANNOT-link 卻被分類至相同的分群中。與違反 MUST-link 的情況相同，代價函式的目的在 於計算符合正確配對限制的目標函數值。若是要滿足正確的配對限制關係，最直 接的方法是將鏈結上的其中一點移動至剩餘分群中最接近的一群，強迫將兩筆資 料歸類至不同分群。因此，違反配對限制所需的代價將被設定為：鏈結上的任一 點 r，考慮扣除 Cr後從 CSET 中剩餘的質心 Cx，挑選出兩點距離關係 dist(r,Cx) 最小者。相同的，我們仍需考慮鏈結上的兩點，最後取兩者的平均值。 完成違反 MUST-link 和違反 CANNOT-link 之代價函式的定義，我們將代價 函式合併至原始的目標函數中： Obj′ = �(r − Cr)2 r∈V + � Costℳ link(r,s)∈ℳ + � Cost𝒞 link(r,s)∈𝒞
我們將此方法命名為：freq K-medoids with cost function，如圖 3-6。雖然在 3.3 節中將 K-medoids 方法稍做修改為 freq K-medoids，不再以尋找最佳化目標函數 的結果做為最佳解，改用最頻繁出現的結果當作最佳解，但在資料分類的過程中， 採用合併代價函數後的目標函數，依然可依據配對限制提供的資訊將資料分類至 更為正確的分群，最小化違反配對限制的數量。
30 Algorithm: freq K-medoids with cost function
Input：Data, ℳ← MUST-link constraints, 𝒞← CANNOT-link constraints
Method:
1. Let C1, C2… Ck be the initial cluster center.
2. repeat until convergence
2a. Assign data point to cluster h so that objective function value is minimized. 2b. 𝐡 = arg min�∑ (r − Cr∈V r)2+ ∑link(r,s)∈ℳCostℳ+ ∑link(r,s)∈𝒞Cost𝒞� 2c. For each cluster h, update its medoids.
2. until medoids remain unchenged
31
第四章，實驗與討論
在此章節中，我們將對此篇論文提出的以區域最近鄰為基礎的相似度轉換方 法，進行下方的幾項實驗： 1. 非監督式分群演算法比較： 將相似度轉換方法與非監督式分群演算法結合，使用在 3.3 節提出的 freq K-medoids 演算法。實驗分為兩個部分：第一，探討 k-nn 和 MI-nn 兩種尋找 區域性鄰集方法用於相似度轉換，其分群的準確率與方法優劣比較。第二， 與現行存在的方法比較分群的準確性。 2. 半監督式分群演算法比較： 將相似度轉換方法與半監督式分群演算法結合，使用 3.4 節提出的 freq K-medoids with cost function 演算法，和現行存在的方法比較分群的準確性。 3. 資料維度個數對於相似度轉換的影響： 比較經過相似度轉換後，使用非度量性多元尺度方法尋找新的投影空間的過 程，挑選不同空間維度數的影響程度。4.1 資料與前處理
此章節中使用的資料集分成兩種：1. 7 組人工設計的二維資料集；2. 10 組來 自 UCI 資料庫[26]蒐集的真實世界資料集。 自真實世界中收集而成的資料往往是不完整的，例如：資料遺漏某些屬性、 資料集包含重複的資料或屬性、相同的資料卻擁有不同的類別，這些都是影響分 群演算法準確性的因素，因此，對資料做前處理是必要的。前處理的步驟分為兩 個部分：1. 資料整合；2. 資料正規化。資料整合的目的在於移除資料不一致與 資料重複性，我們移除資料集中重複出現的資料、屬性，並移除所有屬性都相同 而類別卻不同的資料，確保前處理後的資料集中，每筆資料都是唯一存在且所屬 的類別不互相矛盾。由於資料集中每種屬性所代表的意義並不相同，資料正規化32
有其必要性。資料正規化能將屬性重新描述至一個特定區間內，同時保有原始的 相對關係。資料正規化的方法有許多種，在此我們選擇極值正規化(min-max normalization)[1]。極值正規化對原始資料屬性進行線性轉換，假設 minA和 maxA
分別是屬性 A 的極小值與極大值，極值正規化的公式為： v′ = v − minA
maxA− minA(new_maxA− new_minA) + new_minA
將任一筆資料的屬性 A 重新投射至區間[new_minA, new_maxA]中，我們將區間 的範圍設定在 0 與 1 之間。 圖 4-1 是此章節中實驗所使用的 7 組人工設計資料集之分布情形；表 4-1 是 10 組 UCI 真實世界資料集經過前處理後的詳細資料。 圖 4-1. 人工設計資料集分布 說明：由左至右，由上至下，資料集的名稱分別是：d1、d2、d3、d4、d5、d6、d7。 -5 0 5 10 15 20 25 30 35 40 -5 0 5 10 15 20 25 30 35 40 -5 0 5 10 15 20 25 30 35 -20 -15 -10 -5 0 5 10 15 20 -15 -10 -5 0 5 10 15 20 25 -20 -15 -10 -5 0 5 10 15 20 -20 -10 0 10 20 30 40 50 -10 0 10 20 30 40 50 60 -10 -8 -6 -4 -2 0 2 4 6 8 10 -10 -8 -6 -4 -2 0 2 4 6 8 10 -15 -10 -5 0 5 -5 0 5 -5 0 5 -4 -2 0 2 4 -4 -2 0 2 4 -3 -2 -1 0 1 2 3
33 表 4-1. UCI 資料集
Num of instances Num of dimensions Num of classes
Iris 147 4 3 Wine 178 13 3 Glass 213 9 6 Balance 625 4 3 Ionosphere 351 34 2 Breast cancer 449 9 2 WDBC 569 30 2 Soybean 47 21 4 Segmentation 210 19 7 Pima diabetes 768 8 2
34
4.2 評量方法
Rand index(RI)[18]是一種用來衡量兩個分群相似程度的分數，常用於統計或 資料探勘等領域上，在此章節中，我們選擇 RI 做為評量的標準。 RI 觀察分群結果中成對資料彼此的關係，衡量兩分群的相似程度。令 S = {s1, s2, s3, … … , sn} 表示個數為 n 的資料集；令X = {X1, X2, X3, … … , XP} 與 Y = �Y1, Y2, Y3, … … , Yq� 分別代表兩組不同的分群結果，兩者都是 S 的子集合， 分群個數分別是 p 和 q。自S中任意抽取兩筆資料所形成的成對組合�si, sj�，觀察 兩個不同分群結果中的關係，主要可分為下列四種： 1. 在 X 中被歸類至相同分群且在 Y 中被歸類至相同分群 2. 在 X 中被歸類至相同分群卻在 Y 中被歸類至不同分群 3. 在 X 中被歸類至不同分群卻在 Y 中被歸類至相同分群 4. 在 X 中被歸類至不同分群且在 Y 中被歸類至不同分群 以 A、B、C、D 分別表示上述四種情形出現的次數，成對組合的總數是 �n2� = A + B + C + D，則 RI 的公式可被定義為： RI =A + B + C + D =A + D A + D �n2� 理想的 RI 值將介於 0 至 1 之間，分數越高表示兩個分群的相似程度越高，當兩 種分群結果完全吻合時，RI 值為 1。以數學意義的觀點來看，RI 相當於計算整 體準確度(overall accuracy)。 實驗的設計方式，對於任何一組資料集，我們都將資料集隨機切割成兩個部 分，分為測試集和訓練集。測試集的主要用途則在於檢測分群的準確性，以 RI 當做評量標準；訓練集則是用於當相似度轉換方法與半監督式分群演算法結合時， 其所需的配對限制將是自訓練集中隨機抽取一定數量的鏈結而成。對於不同資料 集的實驗，我們都會產生 20 組不同的訓練集和測試集，取此 20 組測試集的平均 值做為最終的答案。35
