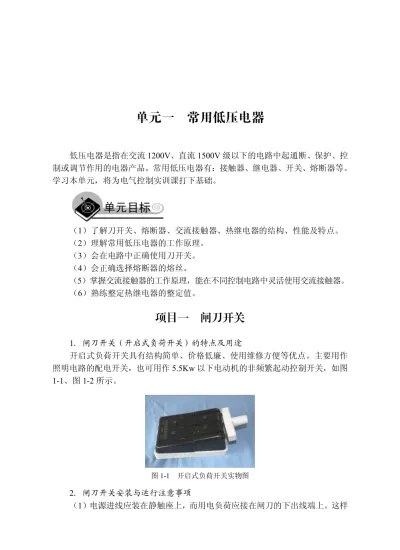

低压电器是指在交流 1200V、直流 1500V 级以下的电路中起通断、保护、控 制或调节作用的电器产品。常用低压电器有：接触器、继电器、开关、熔断器等。 学习本单元，将为电气控制实训课打下基础。 （1）了解刀开关、熔断器、交流接触器、热继电器的结构、性能及特点。 （2）理解常用低压电器的工作原理。 （3）会在电路中正确使用刀开关。 （4）会正确选择熔断器的熔丝。 （5）掌握交流接触器的工作原理，能在不同控制电路中灵活使用交流接触器。 （6）熟练整定热继电器的整定值。
项目一 闸刀开关
1．闸刀开关（开启式负荷开关）的特点及用途 开启式负荷开关具有结构简单、价格低廉、使用维修方便等优点。主要用作 照明电路的配电开关，也可用作 5.5Kw 以下电动机的非频繁起动控制开关，如图 1-1、图 1-2 所示。 图 1-1 开启式负荷开关实物图 2．闸刀开关安装与运行注意事项 （1）电源进线应装在静触座上，而用电负荷应接在闸刀的下出线端上。这样当开关断开时，闸刀和熔丝上不带电，以保证换装熔丝时的安全。 （2）刀闸在合闸状态时手柄应向上，不可倒装或平装，以防误合闸。 图 1-2 开启式负荷开关结构图 （3）熔丝爆熔后，先用干燥的棉布或棉丝将金属粉粒擦净，再更换熔丝，避 免金属粉粒造成短路。 3．开启式负荷开关的图形符号及文字符号（见图 1-3） 图 1-3 图形符号及文字符号
项目二 熔断器
1．熔断器（如图 1-4 所示）的作用 熔断器是低压配电系统中的一种保护元件，主要作短路保护，在一定条件下 也可起过载保护的作用。 2．瓷插式熔断器的特点 它具有结构简单，价格低廉，更换熔丝方便等优点，它广泛用于交流 50Hz、 6 下胶盖 1 瓷质手柄 4 安装熔丝的接头 5 上胶盖 2 闸刀本体 3 静触座380V（或 220V）的低压电路末端作为照明线路和小容量电动机短路保护，如图 1-5 所示。 图 1-4 熔断器实物图 图 1-5 熔断器结构图 3．螺旋式熔断器的特点 它具有断流能力大，体积小，更换熔丝方便，安全可靠，熔丝断后能有显示 等特点。它适用于交流 380V 的配电线路中作过载及短路保护，也可用于电动机 的保护。 4．熔断器的图形符号及文字符号（如图 1-6） 图 1-6 图形符号及文字符号
项目三 组合开关
1．组合开关的结构特点 组合开关（如图 1-7 所示）由动触片、静触片、方形转轴、手柄、定位机构 和外壳等部分组成。它的动、静触片分别叠装在数层绝缘垫板内组成双断点桥式 结构。 动触片又套装在有手柄的绝缘方轴上，方轴随手柄而旋转。于是每层动触片 随方轴转动而变化位置来与静触片分断和接触。组合开关的顶盖部分由凸轮、弹 簧及手柄等零件构成操作机构，这个机构由于采用了弹簧储能，使开关快速闭合 及分断。组合开关的分合速度与手柄的旋转速度无关，有利于灭弧。 2．组合开关的用途 组合开关在电气控制线路中，一种常被作为电源引入的开关，可以用它来直 接启动或停止小功率电动机或使电动机正反转。局部照明电路也常用它来控制。 组合开关有单极、双极、三极、四极几种，额定持续电流有 10A、25A、60A、100A 等多种。 3．组合开关的图形符号及文字符号（见图 1-8） 图 1-7 组合开关实物图 图 1-8 图形符号及文字符号项目四 交流接触器
1．交流接触器的作用 接触器（如图 1-9 所示）是一种自动化的控制电器。接触器主要用于频繁接 通或分断交、直流电路，具有控制容量大、可远距离操作、配合继电器可以实现 定时操作、联锁控制、各种定量控制和失压及欠压保护的特点，广泛应用于自动 控制电路，其主要控制对象是电动机。图 1-9 交流接触器 2．交流接触器的主要结构 交流接触器（如图 1-10）主要由四部分组成： （1）电磁系统：包括吸引线圈、动铁芯和静铁芯。 （2）触头系统：包括三副主触头和两个常开、两个常闭辅助触头，它和铁 芯是连在一起互相联动的。 （3）灭弧装置：一般容量较大的交流接触器都设有灭弧装置，以便迅速切断 电弧，免于烧坏主触头。 （4）其他：绝缘外壳及附件，各种弹簧、传动机构、短路环、接线柱。 图 1-10 交流接触器结构图 3．交流接触器的工作原理 （1）当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与 动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。 常开辅触 触头 铁芯 线圈 主触头 常闭辅触 触头 灭弧罩
（2）当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离， 使主触头断开，切断电源。 4．接触器的图形符号及文字符号（见图 1-11） 图 1-11 图形符号及文字符号
项目五 热继电器
1．热继电器的作用 热继电器主要用于电力拖动系统中电动机负载的过载保护。 电动机在实际运行中，常会遇到过载情况，但只要过载不严重、时间短，绕 组不超过允许的温升，这种过载是允许的。但如果过载情况严重、时间长，则会 加速电动机绝缘的老化，缩短电动机的使用年限，甚至烧毁电动机，因此必须对 电动机进行过载保护。 2．热继电器主要结构 热继电器主要由热元件、双金属片和触点组成（见图 1-12）。 图 1-12 热继电器实物图 3．热继电器的图形符号及文字符号（见图 1-13） 图 1-13 图形符号及文字符号项目六 按钮
三联按钮实物图及三联按钮结构图（如图 1-14、1-15 所示）。 图 1-14 三联按钮实物图 图 1-15 三联按钮结构图 1．按扭的主要作用 按钮主要用于低压控制电路中，手动发出控制信号，以控制接触器、继电器 等，按钮触头允许通过的电流较小，一般不超过 5A。 2．按钮的结构 主要结构：按钮帽、复位弹簧、常闭触头、桥式动触头、常开触头、外壳。 为了标明各个按钮的作用，避免误操作，通常将按钮帽做成不同的颜色，以 示区别，其颜色有红、绿、黑、黄、蓝、白等。如：红色表示停止按钮，绿色表 示起动按钮等。 3．按扭的图形号及文字符号（见图 1-16） 图 1-16 图形符号及文字符号 常闭触头 常开触头4．复合按钮结构图（见图 1-17） 图 1-17 复合按钮 按钮帽 桥式动触头 复位弹环簧 常闭触头 常开触头
