第一章 緒論

1.1 研究動機與緣起 現今液晶顯示器製造商有越來越大經濟規模之產量[1] ，相對而言亦會有持續超越業界 競爭對手之低製造成本，但是當初建廠規劃之機台數量卻常常不符若干年後之量產產出目 標數量。然而 TFT-LCD 產業具有資本密集度高，隨著市場需求或是面板景氣循環而產生 價格波動幅度較大等特性[2]；因此，如何提高製程良率以降低良率損失成本、縮短生產週 期時間進而提高生產產量並適時掌握高價之賣點，都是 TFT-LCD 產業非常重要的議題。 而在此需求下，通常會選擇新增產線機台、或是另建廠區設立生產線[3]，不過，若是仍在 現行機台數量不變下，利用機台本身設計製程條件之餘裕度同時搭配產品應有特性之相互 考量，將可以現有製程條件思考範疇下，嘗試以新製程之開發，來嘗試達到產量增加的最 終目的。倘若因製程稼動時間縮短同時控制產品應有良好品質的前提下，不但可以直接增 加產品產出量，亦可將特定機台之原設計使用數量直接減少。如此之優點，除可減少維持 機台運作所需之水、氣、電成本外，相關維修保養成本、人力成本，亦可大幅減少。 本論文主要研究方向為：利用光阻高分子流變特性進行探討並以此為實驗理論基礎， 進行評估OVEN 固烤製程時間縮短以及同時探討嘗試縮短 OVEN 固烤之製程時間對光阻特 性之影響程度。 1.2 研究目的 本實驗乃是利用彩色濾光片(COLORFILTER，簡稱CF) 光阻高分子流變特性，藉以在 現行OVEN固烤之製程時間下，利用製程溫度補償的優化測試，進行OVEN固烤製程時間再 縮短之評估；藉此以大幅度提升基板產出速度或是將原先設計所需2台OVEN同時稼動才能 符合產出量之原始設計下，以單台OVEN稼動亦能符合現狀產出量之目標需求。 1.3 研究架構 本研究之構想在於利用 CF 光阻高分子流變特性，縮短 OVEN 固烤製程時間之再優化 評估。其原理是利用光阻於製程溫度較高時，會產生之高分子流變特性，來改善因製程時 間縮短對應光阻本身特性所產生於光阻顯影固烤製程後，所產生之屋簷現象(TAPER ANGLE UNDERCUT)。

AAAAAAAAAAAAAAAAA AAA

第二章

文獻探討

2.1 高分子流變相關文獻探討 由於可參考之【光阻高分子流變】相關文獻發表量不足，故於文獻回顧之章節內容， 將以著重與此次研究主題較為接近的高分子相關文獻或是網路資料研究資源，進行探 討：

”

依據【國立中央大學化學工程與材料工程研究所-同時聚合下製備聚苯乙烯/矽膠高分子 混成體】針對有機高分子之論文闡述：有機-無機高分子混合體中，有機高分子與無機 基材的相互作用，最主要為氫鍵結合[4]。

”

依據【國立中央大學物理研究所-高分子鏈在強拉伸流場下之研究】針對高分子聚合物 之論文闡述：高分子聚合物是由為數眾多的相同單體或類似的單體所組成[5]。 聚合作用(Polymerization)使得單體和單體之間形成共價鍵，進而產生長鏈狀的聚合 物，所以可以稱為高分子、聚合物或高分子聚合物。 下圖為乙烯基(Vinyl polymer)聚合物的例子，其中 X 為 H、CH3、Cl 以及 C6H5 (Phenyl)等。 AA 圖2.1 乙烯基(Vinyl polymer)聚合物 其對應的聚合分子分別稱為聚乙烯(polyethylene)、聚丙烯(polypropylene)、聚氯乙烯 (poly(vinyl chloride))以及聚苯乙烯(polystyrene)。 乙烯基單體裡的雙鍵CH2=CHX 打開和鄰接的單體形成共價鍵，不斷地重複這個驟和 反應的步驟，就可以形成由n 個重複單元組成的聚合分子。我們稱 n 為聚合度(degree of polymerization(DP))。一般人工合成的高分子，n~102-104。和別的分子或粒子比起 來，高分子鏈除了移動和轉動的自由度外，還有龐大的型態上的自由度。一般高分子 型態上的改變，是由單體和單體間的支柱轉動而造成的。

”

依據【國立中央大學化學工程與材料工程研究所-偶氮系光敏感化合物合成及甲基丙烯酸 酯系感光性高分子正、負型光阻製備與研究】針對高分子感光之論文相關闡述：所謂高 分子感光是指高分子吸收光能量，然後由吸收的能量而使分子內部(Intra-reaction)或分 子間(Inter-reaction)產生化學上或構造上的變化，因而導致光阻在曝光區與未曝光區的 溶解速率產生差異性[6]。如下圖所示： AAAAAA 圖 2.2 光阻在曝光區與未曝光區的溶解速率

”

依據【財團法人塑膠工業技術發展中心-塑膠中心】針對高分子流變學所發表之文獻： 聚合物流變學(Polymer Rheology)為研究聚合物流動和變形的科學[7] [8]，是介於力學、 化學和工程科學之間的邊緣科學，是現代流變學的重要分支。研究聚合物流變學對聚 合物的合成、加工、加工機械和模具的設計等均具有重要意義。流變學是在 20 世紀 20 年代隨著土木建築工程、機械、化學工業的發展需要而形成的。一些新材料的開 發應用，使傳統的彈性力學和黏性理論已不能完全表徵它們的特性。1928 年，美國物 理化學家 E.C. 賓漢把對非牛頓流體的研究正式命名為流變學，並倡議成立流變學 會，創刊了《流變學雜誌》。此後，流變學逐漸為世界各國所承認並得到發展。聚合 物流變學是隨高分子材料的合成、加工和應用的需要，於 50 年代發展起來的。在聚 合物的聚合階段，流變學與化學結合在一起；而在以後的階段，主要是與聚合物加工 相結合。聚合物流變學 70 年代發展較快，在 1984 年第九屆國際流變學會議上總結了 最近的研究成果，例如：米納等主編了《流變學進展》一書。

聚合物流變學研究方法有宏觀與微觀兩種：宏觀法即經典的唯象研究方法，是 將聚合物看作由連續質點組成，材料性能是位置的連續函數，研究材料的性能是從 建立黏彈模型出發，進行應力-應變或應變速率分析。微觀法即分子流變學方法，是 從分子運動的角度出發，對材料的力學行為和分子運動過程進行相互關聯，提出材 料結構與宏觀流變行為的聯繫。兩種方法結合起來的研究，常取得較好效果。但它 們都離不開實驗室流變性能的測定。常用的儀器主要有：擠出式流變儀(毛細管流變 儀、熔體指數儀)、轉動式流變儀(同軸圓筒黏度計、目尼 (Moony) 黏度計、錐板式 流變儀)、壓縮式塑性計、振盪式流變儀、轉矩流變儀以及拉伸流變儀等。 影響聚合物加工的主要流變性能主要有：聚合物的流動性、彈性和斷裂特性。 1. 流動性：以黏度的倒數表示流動性。按作用方式的不同，流動可分為剪切流動和 拉伸流動，相應地有剪切黏度和拉伸黏度。前者為切應力與切變速率之 比；後者為拉伸應力與拉伸應變速度之比。聚合物的結構不同，流動性(或 黏度)就不同。對於聚合物熔體，大多數是屬於假塑性液體，其剪切黏度 隨剪切應力的增加而降低，同時測試條件(溫度、壓力)、分子參數(分子 量及其分佈、支化度等)和添加劑(填料、增塑劑、潤滑劑等)等因素對剪 切黏度-剪切應力曲線的移動方向均有影響 (見下圖 2.3 (a)聚合物熔體的 剪切黏度-剪切應力曲線 )。 圖 2.3 聚合物熔體的剪切黏度-剪切應力曲線 分子量 壓力 填料 溫度 滑劑 可塑劑 剪切應力 剪切 黏度

對於拉伸黏度，當應變速率很低時，單向拉伸的拉伸黏度約為剪切黏度的3 倍， 而雙向相等的拉伸，其拉伸黏度約為剪切黏度的6 倍。拉伸黏度隨拉伸應力增大而增 大，即使在某些情況下有所下降，其下降的幅度遠較剪切黏度的小。因此，在大的應 力作用下，拉伸黏度往往要比剪切黏度大一二個數量級，這可使化學纖維紡絲過程更 為容易和穩定。 2. 彈性：由於聚合物流體流動時，伴隨有高彈形變的產生和貯存，故外力除去後會發 生回縮等現象，例如：塑料、橡膠擠出後和纖維紡絲後會發生斷面尺寸增大 而長度縮短的離模膨脹現象，或稱彈性記憶效應；攪動時流體會沿杆上昇， 這種爬杆現象稱韋森堡效應或法向應力效應。此外，聚合物加工時，半成品 或成品表面不光滑，出現“橘子皮”和“鯊魚皮”，出現波浪、竹節、直徑有規 律的脈動、螺旋形畸變甚至支離破碎等影響製品質量的熔體破裂和不穩定流 動等現象，這些現象主要與熔體彈性有關。 3. 斷裂特性：是影響聚合物(尤其是橡膠)加工的又一流變特性。它主要是指生膠的扯 斷伸長率、以及彈性與塑性之比。扯斷伸長率與彈塑比要適當地配合， 一般都希望兩者均大些為好，以便有利於煉膠等工藝的順利進行。 研究聚合物流變學的意義在於： • 可利用聚合，以製得加工性能優良的聚合物。例如：合成所需分子參數的吹塑用高密 度聚乙烯樹脂，則所成型的中空製品的衝擊強度高，壁厚均勻，外表光滑；增加順丁 橡膠的長支鏈支化和提高其分子量，可改善它的抗冷流性能，避免生膠貯存與運輸的 麻煩。 • 對評定聚合物的加工性能、分析加工過程、正確選擇加工工藝條件、指導配方設計均 有重要意義。例如：通過控制冷卻水溫及其與噴絲孔之間的距離，可解決聚丙烯單絲 的不圓度問題；研究順丁橡膠的流動性，發現它對溫度較敏感，故需嚴格地控制加工 溫度。

• 對設計加工機械和模具有指導作用。例如：應用流變學知識所建立的聚合物在單螺杆 中熔化的數學模型，可預測單螺杆塑化擠出機的熔化能力；依據聚合物的流變數據， 指導口模的設計，以便擠出光滑的製品和有效地控制製品的尺寸。

”

依據【電子與材料第八期】，亦有針對塑膠高分子流變，進行以下之相關探討[9]：流變 學應用在高分子上，尤其是針對高分子加工性及反應特性，有非常大之助益。何謂流 變學(Rheology)？一般解釋是描述一門兼具流動與變形的科學，由圖一可約略說明流變 的應用與高分子間的關係。流變一詞即採取液體的『流動』與固體的『變形』而成。 A AA圖2.4 流變應用與高分子之間關係 若以流體力學來描述高分子之特性，從流體的領域中，首先提到的為牛頓黏度定 律(Newton’s law of viscosity)：其假設二平板中，可以得到上述施予一剪應力 Z，在流 體變形很小時，我們可以得到剪應變率(Shear rate) r = du/dy，即 Z = μ(du/dy)。 其中，u 即代表黏度值，μ 表變形量[8]_。 而一般高分子塑膠的模數均比金屬材料小數十倍至百倍，這意味著其強度不同， 鋼材的模數E 約 210Gpa，而以 PS 為例，其 E 值為 3.4Gpa，主要由於鋼鐵間的分子圖 是以化學鏈鍵結，而高分子塑膠是以絞纏在一起的分子鏈與分子鏈間微弱的凡得瓦爾 力鍵結。然而，隨著溫度的改變，高分子模數也會跟著改變，假如間單作分類的話， 可以得到的狀況，如下圖2.5 高分子模數隨溫度變化[8]_{的情形所示。}

(Liquid) (Elastomer) (Solid) 例如： 水 高分子 金屬 領域： 流動 流變 變形

AAAAAAAAA AAA圖2.5 高分子模數隨溫度變化的情形 將高分子棒拉長後兩端固定，高分子會因長度的伸長所造成的應變而得到一應力，對 高分子而言，此種應力會隨時間增加而減小。而模數亦有相同情形，稱之為鬆弛模數(Stress relaxation modulus)Er，並得 Er 與時間的關係如下圖 2.6 高分子應力鬆弛主要曲線所示[8]。 A AA圖2.6 高分子應力鬆弛主要曲線 高分子另一個與時間有關的特性是『潛變』(Creep)，也就是施加一定的拉應力於高分 子時，其長度會隨時間增加而變長，而鋼試片拉長後即不太會增加長度。此種潛變行為乃 是由於高分子之分子鏈，受外力時，會重新排列所致，及固態高分子受應力作用下所產生 的一種流動現象。 Er

”

依據『高分子流變學』一書中，針對相關高分子流變[10]_{所進行之闡述為：} 高分子(Polymer)：這個名詞源自於希臘文，涵意上有許多(Poly)部份，顧名思義就是 表示高分子是由一群小分子量的基本分子(Unit Molecules)，鍵結成 高分子量的巨大分子，如此鍵結過程稱為聚合反應，而其原子間的 鍵結形成是共價鍵，而其鍵結的長度和分布對於高分子的表現會有 著非常重要的影響。而高分子是可以人工合成的，自然界也有許多 天然的高分子，最廣為人知的有動物纖維和蛋白質，而人工合成的 高分子最而熟能詳的如聚乙烯PE、ABS… 等。

流變：其英文之定義為Rheology – A Science of Deformation and Flow of Matters…。 典型的流體如水，其幾何形狀改變之行為，我們稱之為流動，而典型的固體 如金屬，其幾何形狀之改變，我們稱之為變形。高分子很特殊，其特性介於 固體與流體間，我們稱之為黏彈體。而為了描述高分子的此種材料特性，我 們即在用來描述液體的”流動”與描述固體的”變形”間各取一字組合而得”流 變”一詞。 2.2 高分子流變特性簡介[10] 高分子流體的流變行為之所以不同於一般由簡單分子所構成的流體，乃因為其組成分 子的分子量多半高達 10５ 到 10８_{之間，為一長鏈或具有支鏈，如低密度聚乙烯（LDPE）型} 分子所構成的流體。分子鏈在流動過程中會彼此糾纏，會拉伸、鬆弛..等等，所以具有與一 般簡單分子流體迥異的流動性質，甚至還具有類似固體的彈性行為，因此常被歸類為黏彈 性流體。 流變學應用在高分子上，尤其是針對高分子加工性及反應特性，有非常大之助益。何 謂流變學(Rheology)？一般常見之解釋為描述一門兼具流動與變形的科學。流變一詞即採取 液體的『流動』與固體的『變形』而成。

彩色濾光片OVEN 固烤溫度的上限值是使光阻產生流動的流動溫度(FLOW POINT)。 因為光阻是類似於塑膠的一種材料，在加熱時會軟化，甚至引起流動，如圖 2.7 高溫下光 阻的流動所示；一旦光阻開始流動，其影像尺寸就會改變；而關於光阻斷面Taper angle 之 變化特性，亦相當明顯。

【圖2.7 高溫下光阻的流動】說明： 1. P.R：光阻(PhotoResist)。

2. 高分子光阻斷面若出現 Taper angle 呈垂直 90 度狀況或是 Undercut 現象，可利用適度加 熱參數，使高分子光阻產生溫度流變，使Taper angle 平坦化同時產生斜度； 如下圖之紅圈處即呈現光阻Taper angle 於加熱前後之變化 圖 2.7 高溫下光阻的流動 2.3 高分子CF光阻簡介 雖然 TFT-LCD 廠所使用的 CF 光阻[11]，不像半導體廠所使用的光阻一樣在於追求線寬 的縮小。但TFT-LCD 廠所使用的 CF 光阻，亦有其所發展的瓶頸及趨勢。因為其必須面臨 玻璃基板尺寸越來越大(G2→G3→G3.5→G4→G4.5→G5→G6→G7→G8→更大次世代)，所 必須克服的一些相關製程問題 (例如：Coating &Slit mura、Side Etching...etc.) ，所以應用 在這兩種產業的光阻各有其本質特色及市場。

一般而言，TFT-LCD 彩色濾光片廠所使用的 RGB 光阻[12],是以壓克力(Acrylic)系列樹 脂為主的高分子材料，其主要組成可分為分散劑 (Dispersant)、光起始劑(Photo initiator) 、 顏料(Pigment)、光活性化合物(Photoactive Compound, PAC)及溶劑(Solvent)等[13] [14]，如表 2.1 所示。 光阻[15] [16]中另一重要成份即是作為載體(Carrier)之高分子樹脂(Resin)，由於顏料之耐 熱性多在250℃上下，故樹脂之選擇以聚合溫度在 250℃以下的為宜；但過低的聚合溫度， 其機械強度多半較差，在後續製程較易剝落或遭酸鹼破壞，故聚合溫度以180-250℃者為 佳。此外，另一重要考量則是其聚合後穿透率仍可維持在90%以上，以配合高穿透率之要 求。目前較常使用之樹脂為丙烯(Acrylic)、聚亞醯胺(Polyimide)和聚乙烯醇(Polyvinyl alcohol, PVA)等。 以光活性化合物而言，係以雙氮基酉昆(Diazonaphthoquinone /DNQ)為主結構，而目前 之研究則以其衍生物及結構排列特性為主；就添加劑而言，則以低分子量或染料(Dye)的化

合物之特性研究為主；至於溶劑，則以其是否為生產作業之安全性及適用性作為考量(業界 實務上，普遍為使用PGMEA 為主)。

對於 I- line 光阻中的光活性化合物，會影響曝光過程之光化學反應並導致製程可控制 範圍受到變化(Process Margin) 。當光活性化合物的疏水性相同時，若官能基(Functional group)的距離增加，會使光活性化合物與 Polymer 之間的分子內作用力增加，因此使得光 阻在未曝光時的抗溶解能力增加，即Dark Erosion 不嚴重。 除了光活性化合物及 Polymer 的效能外，光阻劑內的添加劑及溶劑的選擇，也會影響 微影製程。光阻內的添加劑將對光阻的敏感度(Sensitivity)及聚焦深度(DOF)有所影響。 AAA表2.1 光阻劑組成之成份 成 份 百分比 功 能 樹脂(RESIN) 5~8 膜機械強度決定顯影性及分散性 分散劑(DISPERSANT) 5~8 顏料浸潤及分散用 多官能基單體(MONOMER) 5~8 決定顯影性及耐化性 光起始劑(PHOTO INITIATOR) 0.2~0.6 決定感光性質 溶劑(SOLVENT) 70~80 決定黏度塗佈性質 顏料(PIGMENT) 5~8 著色及色彩化 其他添加劑(OTHER) 0.1~0.2 改善塗佈性及膜平坦性 AAA圖 2.8 光阻組成結構示意圖 常見描述或是評價光阻特性的項目，有特性曲線、感度(Sensitivity)、對比(Contrast)、 解析度(Resolution)、熱穩定性(Thermal stability)、接著性(Adhesion)、昇華性(Sublimation)、 塗佈性(Coating Performance)、剝離性(Stripping Performance)，製程寬容度(Process Margin) 等，均是光阻製造商或是光阻於製程導入時，相關重要之參考。

Solvent Resin

Dispersant

”

光起始劑(PHOTOINITIATOR)

曝光機汞燈光源主要為I/G/H LINE 三種波長所組成，故光起始劑必須在此三種波長下 產生應有之對應聚合交連變化。I LINE 波長為 365nm，G LINE 波長為 436nm，H LINE 波 長為405nm。(業界常見曝光機汞燈光源波長主要為 365~405nm)。 光起始劑在獲得UV 光的能量後，會以形成自由基（free radical）或陽離子的模式，引 發光阻聚合交聯反應。 一般CF 光起始劑又可分為：光聚合起始劑與陽離子起始劑等類型；光起始劑於吸收 UV 光後即分裂成自由基，這些自由基將會引起共聚合物或彈性體之雙鍵打開，随即進行 聚合反應。通常高分子[17]鍵之交互聚合聯结產生硬化作用，若於配方中加入適量丙烯酸酯 類可控制硬度。以下各別為光聚合起使劑與陽離子起始劑的特點： A.光聚合起始劑： 1. 於紫外線的長波長領域，具有高感度。 2. 主要應用於塗佈及回路形成等業界。 B.陽離子起始劑： 1. 硬化時不受氧氣阻礙，具良好的薄膜硬化性。 2. 應用於各種塗布劑及接著劑。

”

顏料色膏(PIGMENT PASTE) 在調和配製 CF 彩色光阻時，需要添加顏料色膏，如業界常見的最常接觸的紅色、綠 色、藍色及黑色，而目前在配製PHOTO SPACER(光學間隙子)光阻時並不須添加任何色膏。 色膏的顏色決定了光阻的顏色，RGB 光阻的色度則是主要藉由色膏來調整的。而色膏 的色度需求規格是依據客戶所給的色度規格而定，並依此色度需求進行調整RED、

YELLOW、BLUE、PURPLE 及 GREEN 等等的配比，來達到客戶要求的 x、y、Y 的 CIE 色度規格。除此之外，同時亦需控制色膏的黏度、固含量及分散性質，因為色膏會影響在 配製光阻的膜厚、色度及黏度，所以，亦需一併進行考量。 黑色光阻目前主要應用於產生黑色矩陣的 BM 光阻。此系列色膏主要是使用碳黑，但 是仍一樣的需控制其固含量、黏度及分散性。為求CF 光阻之呈現色彩精細度以及飽和度， 色膏目前分子的大小已經為奈米級粒徑，但是粒徑達奈米級時，顏料色膏分子間會有一聚 集的效應，造成分散不佳。所以目前為提高對比、穿透度及色域等等，都是致力於調和配 製CF 光阻時之分散技術提升。

2.4 高分子[18]流變與溫度關係[19] 此次經向廠內光阻製造廠商(目前服務公司之CF廠區)確認：『目前光阻製造廠商，並 無針對光阻內含之顏料高分子進行相關溫度流變之測試，現狀均已OVEN製程溫度230℃ 下，進行光阻TAPER ANGLE之SEM實際解析。』而國內相關光阻自製廠商之研發人員亦 表示：『目前CF光阻於製造時，均已混合後之成品直接進行OVEN製程溫度之測試。因為 光阻為相關顏料高分子以及添加劑之混合物，故以整體調配之光阻成品進行光阻TAPER ANGLE解析為主，並無進行單獨光阻顏料高分子之流變分析。』 故以下針對一般『高分子流變與溫度關係』進行學理上之探討： 室温下 H2O 的黏度約為 10-3Pa·s（1Pa·s =10P（泊），故室温下水的黏度约為1 厘泊（cP）， 因此高分子液体的黏度绝對值一般很高。 對大多数高分子液體而言，即使温度不發生變化，黏度也會随剪切速率（或剪切應力） 的增大而下降，呈现典型的“剪切變稀”行為。 AA 高分子材料與低分子材料的主要區别，可由表 2.2 高分子材料與低分子材料的特點 所示，線性非晶態高聚物是指結構上無交聯、聚集態無結晶的高分子材料。随所處的温度 不同，此類高分子材料可處於玻璃態、高彈態和黏流態等力學性能三態（如圖2.9 高聚物 在恒定載荷作用下的變形温度-曲线（恒加載速率）所示）。 從相態角度看，力學性能三態均屬於液相，即分子間的排列是無序的。其主要差别是 變形能力不同，模量不同，因而稱作力學性能三態。 AAAAAAAAAAAAAA 表2.2 高分子材料與低分子材料的特點 特點 高分子材料 低分子材料 分子量 103_~106 _<500 分子可否分割 可分割成短鏈 不可分割 熱運動單元 鏈結、鏈段、整鏈等多重熱運動單元 整個分子或原子 結晶程度 非晶態或部分結晶 大部份或完全結晶 分子間力 加工後可大於主鍵力 極小 熔點 軟化溫度區間 固定 物理狀態 只有液態和固態(包過高彈態) 氣、液、固三態 AA

AAAAAAAAAAAA AAAAAAA圖2.9 高聚物在恒定載荷作用下的變形温度-曲线（恒加載速率） 茲簡述相關名詞定義如下： 1.玻璃態：在較低温度下，分子熱運動的能量低，不足以克服主鍵内旋轉的位置，鍵段處 於被“凍結”狀態。只有侧基、鍵結、短支鍵等小運動單元的局部振動及鍵長、 鍵角的變化。因而高聚物的力學性質和小分子玻璃差不多，受力後形變很小 （0.01～0.1%），而且遵循虎克定律，外力除去後即回復，此形變稱普彈形變。 2.玻璃化轉變區：這是一個對温度十分敏感的區域，在 3～5℃範圍内幾乎所有物理性質都 發生突變（例如膨脹係数、比熱、比容、模量、介電常数、折射率等）。 從分子運動機制看来，在此温度之下，分子鍵段已開始“解凍”， 即分子 鍵段克服内旋轉位置而運動，使分子形態不斷改變，即構向發生改變。 相關鍵分子可以在外力作用下伸展或捲曲，因而產生形變增加。這個轉 變温度稱為玻璃化（轉變）温度，記作 Tg。嚴格来說，Tg是一個特定温 度範圍臨界點。 3.高彈態：此時，熱運動的能量足以使分子鍵運動，但還不足以使整個分子鍵產生位移。 這種狀態下的高聚物受較小的力就可以發生很大的形變（100％～1000％），外 力除去後形變可以完全恢復，所以稱為高彈形變。高彈態是高分子特有的力學 狀態。高彈態在曲線上是一個平台，這是由於鍵段運動随升温而加劇能给出較 大形變，另一方面彈性恢復力随升温而增加更能抵抗形變，這兩個因素相互抵 消的結果。 Tg Tf 溫度 玻璃態 高彈態 黏流態 形變

4.黏彈轉變區：温度進一步升高，鍵段的熱運動逐渐加劇，鍵段沿作用力方向能協同運動， 不但使分子鍵的形態改變而且導致大分子的重心發生相對位移。聚合物開始 呈现流動性，形變迅速增加。此轉變溫度稱為流動温度，記作 Tf。 5.黏流態：温度高於 Tf以後，由於鍵段發生劇烈運動，整個分子重心發生相對位移，即產 生不可逆變形。聚合物呈现黏性液體狀，因而稱為黏流態。如果高分子有交聯， 低交聯度時（如硫化橡膠）觀察到 Tg但没有Tf，即不發生黏流；高交聯度時（如 酚醛樹脂等熱固性塑料）連 Tg也不出現。結晶聚合物的形變－温度曲線與非晶 聚合物有很大不同。當結晶度小於 40％時，尚能觀察到 Tg；當結晶度大於40 ％時，Tg不明顯或觀察不到。從Tg到Tm這一段溫區内不是高彈態，因為結晶 使彈性變差，特性很像皮革，所以稱為皮革態。另一方面，對於一般的分子量， 曲線在 Tm有一個突變；對於分子量很高的樣品，温度高於Tm還不能發生黏流， 在更高的温度出现 Tf之後才會流動。 形變－温度曲线也常用另一種形式表示，即能量－温度曲线。因為模量 E、形變 ε 和 應力σ 遵循虎克定律 ，所以在一定應力下，模量與形變是倒数關係，随着温度提 高模量變小。 AAAAAAA AAAAAAAAAAAA 圖 2.10 結晶高分子與非結晶高分子的 E-T 曲線 結晶高分子 非晶高分子 玻璃態 皮革態 橡膠態 鏈段運動 液 態 模量 温 度

材料的變形和斷裂取決於鍵合的强度和分子間作用力。高分子中主要是共價鍵。共價 鍵能約為3.35～3.78×105 J/mole，鍵長約 1.5Å，故共價鍵形成的键力約為 3～4×10-9 N/鍵。 高分子之分子間作用力，又稱次價力，主要來自所謂的凡德瓦力。高分子中還有另一 種次價力，即氫鍵力。若將高分子的實際强度與分子間的鍵力比較，兩者的數量級相同。 因此可設想斷裂是先開始於氫鍵或凡德瓦鍵的斷裂，然後由於應力集中導致某些化學鍵的 斷裂，最後促成材料的斷裂。 儘管共價鍵的强度比分子間作用力大 10~20 倍，但是由於直接承受外力的取向主鍵數 目少，最终的斷裂强度還是較低的。理論强度與實際强度之間的差距說明，提高高聚物實 際强度的潛力是很大的。 當温度升高到黏流態時，分子熱運動强烈到足以使分子鍵間的鏈結鬆弛，分子鍵發生 相對滑移。曲線上高彈平台消失，材料發生不可逆形變和流動。注意此時材料的形變除有 不可逆的流動成份外，還保留部分可逆的彈性形變成份，因此其流動可稱為“彈性流動”或 “類橡膠液體流動”，這是高分子材料黏流態的重要特徵之一。 對無定型聚合物，温度高於流動温度（Tf）即進入黏流態。對結晶型聚合物，分子量低 時，温度高於熔點即進入黏流態；分子量高到一定程度時，熔融後可能存在高彈態，因此 要在温度繼續升高，高于流動温度（Tf）後才進入黏流態。 交聯高分子材料和體型高分子材料不具有黏流態，如硫化橡膠及酚醛樹脂，環氧樹脂， 聚酯等熱固性樹脂，分子鍵間有化學鍵聯繫，不破壞這些聯繫，分子鍵就無法相對移動。 某些剛性分子鍵聚合物，如纖維素酯類，聚四氟乙烯、聚丙烯腈、聚乙烯醇等，分子鍵間 存在相互作用，其分解温度（Td）低於流動温度（Tf），也不存在黏流態。 表2.3 部分聚合物的流動温度 聚合物 流動溫度℃ 聚合物 流動溫度℃ 天然橡膠 126-160 聚丙烯 200-220 低壓聚乙烯 _170-200 聚甲基丙烯酸甲酯 _190-250 聚氯乙烯 _165-190 尼龍66 _250-270 聚苯乙烯 _~170 聚甲醛 _170-190

AAAAAAAAAAAAAA

第三章

實驗流程規劃與步驟

3.1 實驗量測儀器原理[20]

”

掃描式電子顯微鏡( Scanning Electron Microscope)

於此次論文研究，掃描式電子顯微鏡之主要使用目的為確認光阻於固烤製程後Taper angle狀況，以作為後續製程參數調整之重要實質依據。掃描式電子顯微鏡(SCANNING ELECTRON MICROSCOPE，SEM)，其工作原理是在高電壓作用下，從電子槍射出來的電 子束經聚光鏡和物鏡聚焦成很細的高能電子束，在掃描線圈的作用下，在試片的表面上作 用掃描，電子束與試片表層物質相互作用，產生背散電子、二次電子等各種信息。 而電子束與試片的作用分為兩類，一為彈性碰撞，幾乎沒有能量損失。另一為非彈性 碰撞，入射電子束會將部份能量傳給試片，而產生二次電子、背向散射電子、X-RAY、歐 傑電子等。 其系統設計為電子槍發射電子束，經過一組電子透鏡聚焦後，用遮蔽孔徑選擇電子束 的尺寸後，通過一組控制電子束的掃描線圈，再透過物鏡聚焦，打在試片上，在試片的上 側裝有訊號接收器，用以擇取二次電子或背向散射電子成像[45]。 本論文所使用之掃描式電子顯微鏡機構，如下圖3.1 所示。 圖 3.1 掃描式電子顯微鏡 為了能夠從實驗中淬取出光阻於固烤製程後之斷面型態，進而透過Taper angle現象作 為後續製程參數調整之重要實質依據，本實驗必須透過此量測儀器系統SEM獲得解析結果。

”

百格刮刀 於此次論文研究，使用百格刮刀之主要使用目的為確認光阻附著能力，以作為後續製 程參數調整之重要實質依據。當光阻塗佈於玻璃基板經過固烤製程後，其附著力必須達到 滿意的程度，以避免成品在後續製程中或是成品使用期間所產生之基板表面脫落現象。通 常有三種試驗器可以用來評估光阻塗佈在玻璃基板上抗剝落的能力，例如：百格刮刀、百 格試驗器或是畫格試驗器。 本次論文研究採用第一種：百格刮刀，用來評估光阻經過固烤製程後之塗膜抗剝落的 附著能力。 3.2 實驗流程規劃 AA圖 3.2 實驗規劃流程圖 玻璃基板準備 受入水洗清潔 RGB 光阻塗佈 曝光製程 顯影製程 不同條件OVEN 製程 SEM 量測分析 附著力測試 信賴性測試 結果討論

3.3 CF LAYER 設計 彩色濾光膜[21]結構由於與其製作方式及應用有相當大的關係，在此僅以較具共通性之 結構作為探討。圖3.3 即為常見之彩色濾光膜結構之示意圖： 圖3.3 彩色濾光膜結構 彩色濾光膜結構中各主要材料之作用說明如下： 1. 黑色矩陣(Black Matrix)：增加色彩之對比，並減少漏光之機率。 2. 紅(Red)、綠(Green)、藍(Blue)彩色層：經由此三色層，可將透過面板背光系統之白色光 源過濾成紅、綠、藍三色，並藉由驅動技術控制 液晶之扭轉，產生明暗亮度不等之色光灰階，而 可獲得數百萬種以上之顏色(需視實際面板設計 而定)。 3. ITO 膜：作為驅動電路之電極，其對於 STN CF 為線狀，而 TFT CF 為連續平面狀。 至於TFT-LCD，由於其為主動式矩陣(Active matrix)LCD，在每一畫素本身即具 有主動控制元件(即 TFT 元件)之下，CF 側之 ITO 電極並不需經微影蝕刻處理成 線狀，因此，在符合平坦性要求之下，多會在上述之結構中省下保護層及SiO2 製程，以提高製程良率並降低生產成本。 彩色濾光膜所應具備的特性[22]，一般可分為以下幾點： 1. 色純度：各色層之色純度愈高愈好，以使配色更加豐富，色彩更加逼真。 2. 穿透率：R、G、B 各顏色穿透率愈高愈好，可降低背光源之電力消耗；但黑紋材料之穿 透率愈低愈好，以提高色彩對比。 3. 耐熱性：由於 LCD 製程中的配向膜塗佈固烤溫度相當高 (STN 為 260oC，TFT 為 200oC)，故各材料須能耐高溫處理而不致變色。 4. 耐光性：在背光源長期照射下不會變色。 5. 耐藥品性：需可抵抗製程中所使用之洗劑、酸鹼溶液料等對 CF 外觀所造成之傷害。 6. 其他：如無混色、無突起、尺寸精度佳...等等。 玻璃基板 黑色矩陣(Black Matrix) ITO 膜 R、G、B 彩色層

在產品之應用上，TV 用之 LCD 液晶顯示器由於多用於動態畫面之處理，較需要豐富 之色彩即時呈現，故直接地驅使TFT 關鍵零組件-CF 彩色濾光片之色飽和度要求較高[23]。 儘管穿透率因此而降低，造成耗電量增加，但由於TV 較不需隨身攜帶，多半使用外接電 源，故TV 用之 CF 彩色濾光片常以高色飽和度數值作為必備的特性；至於 Notebook 用 LCD 液晶顯示器[24]，由於強調隨身攜帶之便利性，無法隨時使用外接電源，故低消耗功率為最 主要之基本要求，且由於Notebook 多半用來處理非大量動態畫面，較不需豐富的色彩，故 Notebook 用 CF 以高穿透率以及省電性作為最主要之考量[25]_。 彩色濾光膜設計[26]之實務面，需要考慮的因素有下列主要項目[27] [28]： 1. 光學特性：光學特性分為分光特性與消偏特性。 1.1 分光特性：主要是與色再現性有關的因子，諸如色度、分光透過率等。 1.2 消偏特性：係指評價彩色濾光膜材料的複曲折性，也就是說彩色濾光膜本身具有一 定程度對光的複屈折性，對面板的對比特性有很大的影響。 2. 平坦特性：彩色濾光膜的平坦性即為彩色濾光膜表面粗糙的程度[29]，包括了同色層間段 差、異色色層間段差、面內膜厚差等，乃是面板間隙變動的主要因素。會左 右面板的製品特性，特別是影響對比特性等之顯示品位[30]。 3. 信賴性：在面板製程和製品特性上，所要求必要的信賴性、耐環境性與耐藥品性。 圖3.4 彩色濾光膜的設計因子 設計因素 平坦特性 光學特性 信賴性 分光特性 消偏特性(對比) 耐環境性 耐藥品性 OD 值 分光透過率 色度 Y 值 色內段差 色間段差

彩色濾光膜設計主要程序： 圖 3.5 製品規格和彩色濾光膜設計因素的關係 於製品規格和彩色濾光膜設計因素的關係裡[31]，必須特別注意的是，彩色濾光膜設計 必須考慮各主要以及次要因子的相互平衡。其次是應瞭解評價色彩再現性是以人的視覺明 亮度為優先考量目標。 通常，製品所要求的明亮度性能可從面板透過率的大小來決定[32][33]。相對於彩色濾光 膜的設計，根據面板透過率的考量，先是針對白色之光度Ｙ值進行評估，同時也要考慮面 板之開口率及相關結構或材料參數、材料應有呈現之特性是否有所改變，再依白色之色度 值，檢視RGB三色光之平衡性和各色光之分光透過曲線與透過率是否理想、是否在相互搭 配作用下，呈現出最佳之色彩。 由於各光阻色置層之膜厚會對光度和色度有著絕對之影響性[34]，所以平坦特性也必須 一併列入設計面初始之重要考量。一般而言，LCD使用的彩色濾光膜之平坦性容許值在業 界設計上約為0.1釐米[35]。而後續相關最終各特性規格值可再依實際試作結果或是量產過程 之品位確認，做出適當修正，並可配合背光之選用，完成符合製品之設計規格，如圖3.6 彩 色濾光膜設計程序流程圖所示。 製品規格 面板製品規格 CF 設計因素 色再現性 輝度 對比 色再現性 透過率 對比 色度 Y 值 分光透過率 OD 值 平坦特性 消偏特性

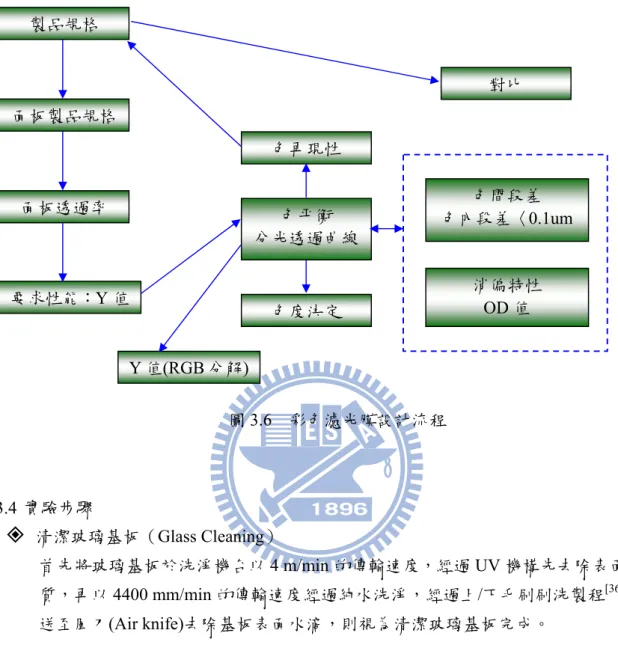

圖3.6 彩色濾光膜設計流程 3.4 實驗步驟

”

清潔玻璃基板（Glass Cleaning） 首先將玻璃基板於洗淨機台以 4 m/min 的傳輸速度，經過 UV 機構先去除表面有機物 質，再以4400 mm/min 的傳輸速度經過純水洗淨，經過上/下毛刷刷洗製程[36]，最終 送至風刀(Air knife)去除基板表面水滴，則視為清潔玻璃基板完成。

”

光阻塗佈（Photoresist Coating） 取出清潔完畢的玻璃基板，將基板放上塗佈機，分別以彩色濾光片三原色彩色光阻[37] (紅色-簡稱 R，綠色-簡稱 G，藍色-簡稱 B)各別塗佈製作約為 1.8 μm 的膜厚，再送至 真空乾燥機做光阻濕膜第一階段的乾燥處理。

”

軟烤（Soft-bake） 將真空乾燥處理完畢之玻璃基板放入烤箱固烤，以100℃/ 2 min 的條件進行固烤，以 進行光阻熱聚合反應，並且同時將溶劑揮發去除。 製品規格 面板製品規格 面板透過率 要求性能：Y 值 Y 值(RGB 分解) 色再現性 對比 色平衡 分光透過曲線 色度決定 色間段差 色內段差〈0.1um 消偏特性 OD 值

”

曝光（Exposure） 從烘箱取出玻璃基板後，靜置使溫度降低至室溫，再放入 I- line 曝光機進行曝光，以 曝光能量80 mj /㎝2 的能量累積曝光約 35 秒，之後便傳輸至進行下一製程。

”

顯影（Development）[38] 曝光製程之後就進入顯影的程序。將曝光後的玻璃基板置入標準顯影液氫氧化鉀溶液 （KOH, 0.05 wt.％）中，顯影出圖像（Pattern）。當圖像出現後在經過純水洗淨，以避 免顯影液殘存於玻璃基板表面，而繼續溶解光阻層，定影之後即為顯影完成，接著並 初步以光學顯影鏡觀測顯影之後的圖像型態（Profile），判斷是否已經將曝光部分的 光阻層完全溶去或是有顯影過度、顯影不足光阻殘留的現象出現。

”

固烤（Post-bake） 將顯影完畢的基板送至 Oven 固烤，目的為去除光阻表面或層內多餘的水份並讓各光 阻層能夠於玻璃基板有更穩定之附著性。此製程分別以不同的固烤參數條件(需視光 阻特性而定)，各別針對 R、G、B 光阻薄膜進行固烤實驗。

”

ITO 鍍膜（ITO Sputtering）

將固烤完畢之基板送至 ITO(氧化銦錫)鍍上透明導電膜，膜厚約為 1500Å(需視不同產 品規格而定)。

附註：

ITO 鍍膜製程完成後，即需進行 SEM 分析[39]，實際解析各光阻Taper 角度以及 RGB 膜有 無Undercut 現象。 3.5 實驗相關化學藥品 本次論文主要探討縮短OVEN 製程時間以及在此研究主題之下，對高分子光阻特性的 有何影響？同時並針對光阻膜之表面特性-Taper 角度利用 SEM 來觀察光阻層斷面型態；物 理性質方面則探討信賴性測性，其中包含色度、色差、光透過率、耐環境高熱/潮濕、耐溶 劑性等量測測試。 耐溶劑性部份所使用的化學溶劑為：NMP(45℃浸泡 1min/150℃、3min)、乙醇(25℃、 60 分鐘)、IPA(25℃、60 分鐘)、剝離液 SPS-250(35℃_10 分鐘,230℃_1hr)、溫純水(80℃、 1hr)等。

AAAAAAAAAAAAAAAA

第四章

實驗結果與討論

4.1 實驗過程之光阻斷面型態 Taper angle 判定依據來源

此次實驗過程之光阻斷面型態 Taper angle 判定依據乃是利用 SEM 進行解析光阻斷面 型態狀況[40]，並作為後續製程改善之重要實質依據，而各RGB 光阻斷面之擷取分析點位 Mapping，如圖 4.1 SEM-光阻斷面分析 6 點位所示：(此圖示為 TFT 4.5 世代所設計之 17” 面板分佈示意圖) AAAAAAAAAAAAA AAAAAAAAAAAAAAAAA圖 4.1 SEM-光阻斷面分析 6 點位 4.2 實驗過程說明

”

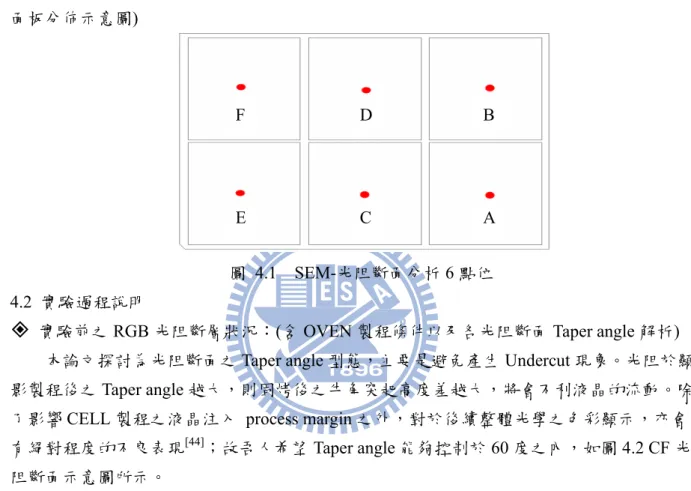

實驗前之 RGB 光阻斷層狀況：(含 OVEN 製程條件以及各光阻斷面 Taper angle 解析) 本論文探討為光阻斷面之 Taper angle 型態，主要是避免產生 Undercut 現象。光阻於顯 影製程後之Taper angle 越大，則固烤後之牛角突起高度差越大，將會不利液晶的流動。除 了影響CELL 製程之液晶注入 process margin 之外，對於後續整體光學之色彩顯示，亦會 有絕對程度的不良表現[44]；故吾人希望Taper angle 能夠控制於 60 度之內，如圖 4.2 CF 光 阻斷面示意圖所示。

【圖4.2 CF 光阻斷面示意圖】說明：

1.

θ

：指光阻斷面Taper angle。 2. BM (Black Matrix)：黑色矩陣，用途：遮光。 3. Taper angle：從 BM(Black Matrix) LAYER 表面至 CF 光阻斷面傾斜延伸線之夾角。

圖4.2 CF 光阻斷面示意圖

CF 光阻

BM (Black Matrix) Layer 玻璃基板 B D F A C E

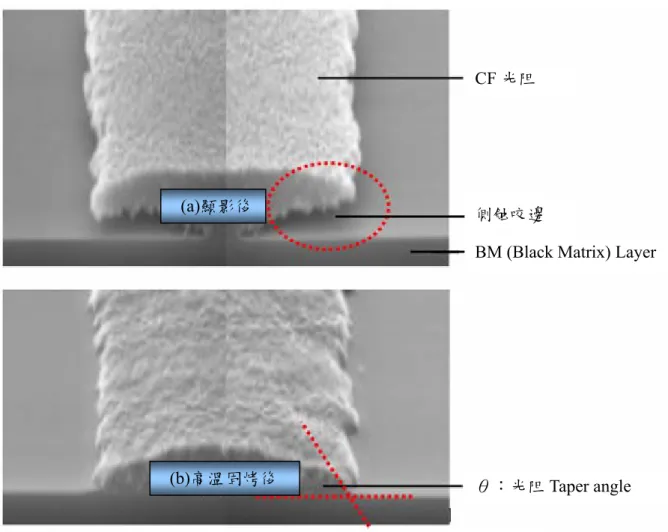

圖4.3 SEM-光阻斷面示意圖呈現： 圖(a)表示為經過顯影後光阻斷面出現內側蝕咬邊現象。 圖(b)代表為經過高溫固烤後光阻斷面因光阻高分子流變特性，出現塌落覆蓋的情形， 此為我們預期研究之理想結果。 RGB 光阻經過濕式顯影製程[45]完成之後，由於濕式顯影製程屬於非等向性蝕刻屬性， 常會造成側蝕(咬邊)的特性，也就是本章探討的 Undercut 現象，如圖 4.4、圖 4.6、圖 4.8 所示。。 RGB 光阻的 OVEN 固烤製程溫度均為 230℃、1716 秒。經過高溫固烤後，光阻層受到 高溫影響，使光阻層內含多餘的水分子去除；此過程讓光阻材料中的O-H 鍵產生重新排列， 進而於光阻表面型態直接受到改變而產生高分子光阻流變效應，使光阻斷面Undercut 現象 轉變成塌陷，形成較有坡度的Taper angle，如圖 4.5、圖 4.7、圖 4.9 所示。 圖 4.3 SEM-光阻斷面示意圖(a)顯影後 (b)高溫固烤後 (a)顯影後 (b)高溫固烤後 CF 光阻 側蝕咬邊

BM (Black Matrix) Layer

圖片說明：

1.此次實驗前之 RGB 光阻斷面狀況如圖 4.5、圖 4.7、圖 4.9 所示，於 OVEN 製程後各色之 光阻斷層經SEM 解析，光阻斷面 taper angle 狀況均屬正常。

2.因實驗前之基板，為正常製程條件之產品，故僅以 SEM-光阻斷面分析 6 點位之其中 3 點 位(A、B、C 三處)，做一 Overall 之 RGB 光阻斷面正常狀況之呈現。 CF 光阻 側蝕咬邊 BM (Black Matrix) Layer 玻璃基板 圖 4.4 R 光阻-顯影後 SEM 下外觀(依據光阻斷分析 6 點位之 A、B、C 三處) 圖 4.5 R 光阻-OVEN 230℃/1716 秒 Taper angle 經高溫 製程狀況均屬正常 圖 4.6 G 光阻-顯影後 SEM 下外觀 A B C A B C A B C

”

製程改善實驗階段之測試狀況： 依據本實驗之研究目的：『乃利用彩色濾光片(COLOR FILTER，簡稱 CF)之光阻高分子 流變特性，利用 OVEN 製程溫度補償的優化測試，藉以在現行固烤之製程時間下，進行 OVEN 製程時間縮短評估，提升基板產出速度或是將原先設計所需 2 台 OVEN 同時稼動才 能符合產出量之原始設計，以單台 OVEN 稼動亦能符合現狀產出量之目標需求』，陸續展 開以下之測試規劃： 圖 4.7 G 光阻-OVEN 230℃/1716 秒 圖 4.8 B 光阻-顯影後 SEM 下外觀 圖 4.9 B 光阻-OVEN 230℃/1716 秒 A B C A B C A B C

”

第一次縮短固烤製程時間之測試結果： 第一次實驗組之OVEN 製程參數設計對照表如下： 光阻 變更前溫度 變更前時間 變更後溫度 變更後時間 R 230℃ 1716 秒 230℃ 1232 秒 G 230℃ 1716 秒 230℃ 1232 秒 B 230℃ 1716 秒 230℃ 1496 秒 實驗結果： R 光阻-OVEN 230℃/1232 秒。

說明：從光阻斷面分析6 點位可發現：Taper angle 狀況不佳且具些微 Undercut 現象。

圖4.10 R 光阻-OVEN 230℃/1232 秒(依據光阻斷面分析 6 點位) 些微Undercut 現象 些微Undercut 現象 A B C D E F

實驗結果：

G 光阻-OVEN 230℃/1232 秒。

說明：從光阻斷面分析6 點位可發現：雖無明顯的 Undercut 現象，但 Taper angle 狀況不佳。

A

AAAAAAAAAAAAAAAA圖4.11 G 光阻-OVEN 230℃/1232 秒

Taper angle 角度較大 (約近 70 度)

實驗結果：

B 光阻-OVEN 230℃/1496 秒。

說明：從光阻斷面分析6 點位可發現：無明顯的 Undercut 現象，Taper angle 狀況良好。

A

AAAAAAAAAAAAAAAA圖4.12 B 光阻-OVEN 230℃/1496 秒

在SEM 分析圖的確認，則是發現因光阻材料特性所致，R、G 光阻的 Taper angle 會較大。 但R、G 光阻在此實驗已有產生 Taper angle 不佳之 ISSUE；尤以 R 光阻之 Undercut 現象最 明顯。不同OVEN 固烤條件，如圖 4.10、圖 4.11 所示，R 光阻(230℃/1232 秒)、G 光阻 (230℃/1232 秒)所固烤後的光阻 Taper angle 約在 53~70 度之間；與吾人所預期的理想值< 60 度並無法有效達成，B 光阻(230℃/1496 秒)所固烤後的 Taper angle 約在 40 度，如上圖 4.12 所示。 光阻斷面無明顯的 Undercut 現象 A B C D E F

說明：光阻在高溫固烤時間適度延長之下，可得到較佳之Taper angle。

AAA

AAAA圖 4.13 RGB 光阻於 OVEN-230℃條件下-不同時間對 Taper angle 的影響

”

第二次縮短固烤製程時間之測試結果： 依據第一次縮短固烤製程時間之測試結果可以得知：在現行R 光阻以及 G 光阻本質特 性之下，若將固烤製程之製程溫度固定且縮短製程時間，將會產生光阻斷面之Undercut 現 象。因此，於第二次之縮短固烤製程時間規劃，將會嘗試提高固烤製程溫度同時搭配縮短 固烤製程時間，以期望藉由OVEN 製程溫度補償的優化測試及光阻高分子流變特性，進一 步改善Undercut 現象。 第二次實驗組之OVEN 製程參數設計對照表如下： 光阻 變更前溫度 變更前時間 變更後溫度 變更後時間 R 230℃ 1232 秒 245℃ 845 秒 G 230℃ 1232 秒 245℃ 845 秒 B 230℃ 1496 秒 230℃ 1496 秒 實驗結果： 第二次之OVEN 製程參數：R 光阻及 G 光阻之 OVEN 固烤製程參數均為 245℃/845 秒。從 實際之SEM 斷面解析相片可以明顯看出已無先前第一次實驗所出現 Undercut 現象且 Taper angle 狀況亦佳，如圖 4.14、圖 4.15 所示；代表此次嘗試利用提高固烤製程溫度同時搭配縮 短固烤製程時間，以期藉由OVEN 製程溫度補償的優化測試及高分子流變特性，進一步改 善光阻斷面Undercut 現象之學理依據，在製程實務上可得到實質驗證；而 B 光阻-OVEN 230℃/1496 秒之參數，如首次 OVEN 製程縮短結果具相同之再現性：無 Undercut 現象且 Taper angle 狀況佳，如圖 4.16 所示。 Panel Ta pe r 角度

附註：B 光阻 OVEN 固烤製程參數維持首次測試條件之原因為：為保持 R 光阻及 G 光阻於 大幅縮短固烤製程時間之測試條件下，可於B 光阻 OVEN 製程時，再做較長時間之 溫度補償。

實驗結果：

R 光阻- OVEN 245℃/845 秒。

說明：可以明顯看出已無先前首次實驗所出現Undercut 現象且 Taper angle 狀況亦佳。

AAAAA AAAAAAAA圖4.14 R 光阻-OVEN 245℃/845 秒(依據光阻斷面分析 6 點位) CF 光阻 BM (Black Matrix) Layer 玻璃基板 無Undercut 現象且 Taper angle 狀況亦佳 A B C D E F

實驗結果：

G 光阻- OVEN 245℃/845 秒。

說明：可以明顯看出已無先前首次實驗所出現Undercut 現象且 Taper angle 狀況亦佳。

圖4.15 G 光阻-OVEN 245℃/845 秒 無Undercut 現象且 Taper angle 狀況亦佳 A B C D E F

實驗結果：

B 光阻- OVEN 230℃/1496 秒。

說明：與首次OVEN 製程縮短結果有相同之再現性：無 Undercut 現象且 Taper angle 狀況佳。

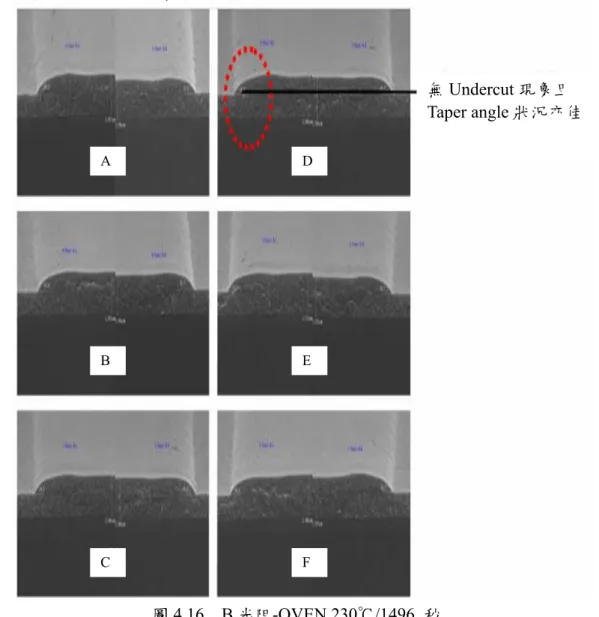

圖4.16 B 光阻-OVEN 230℃/1496 秒 以不同OVEN 固烤條件，依圖 4.14、圖 4.15 所示，R 光阻(245℃/845 秒)、G 光阻(245℃/84 秒)所固烤後的光阻 Taper angle 約在 56~65 度之間；雖與所預期的理想值< 60 度並無法達 成，但是已較首次測試(約在 53~70 度之間)之狀況明顯為佳。B 光阻(230℃/1496 秒)所固烤 後的Taper angle 約在 40 度；再次實務驗證光阻在高溫固烤時間之適度延長，將可得到較佳 Taper angle。 無Undercut 現象且 Taper angle 狀況亦佳 A B C D E F

4.3 FTIR 分析 為探討光阻高分子流變特性，推判光阻受熱造成光阻高分子重新排列，而產生流變現 象並可以使得光阻薄膜碳(C)-氧(O)-氫(H)鍵結受到高熱而重新排列，因高熱將薄膜中溶劑 分子蒸發，導致薄膜中多餘的O-H 鍵減少，使光阻薄膜形成更緻密的結構。 如圖4.17~圖 4.22 所示，光阻於塗佈後進行 80℃之 Pre-bake 後，經過 FTIR 分析，發 現在 2900cm-1左右有 O-H 鍵結吸收訊號，在經過高溫 230℃之 OVEN 固烤後，重新利用 FTIR 分析，可以發現原 2900cm-1處O-H 鍵吸收訊號變的微小甚至不明顯，顯然光阻層內 溶劑分子受高熱而蒸發。 經由以上之測試可以說明： 光阻薄膜碳(C)-氧(O)-氫(H)鍵結受到高熱而重新排列，排列的行為相當於流變現象。 圖 4.17 R 光阻經 Pre-bake 後 FTIR 圖形 O-H R Pre-bake

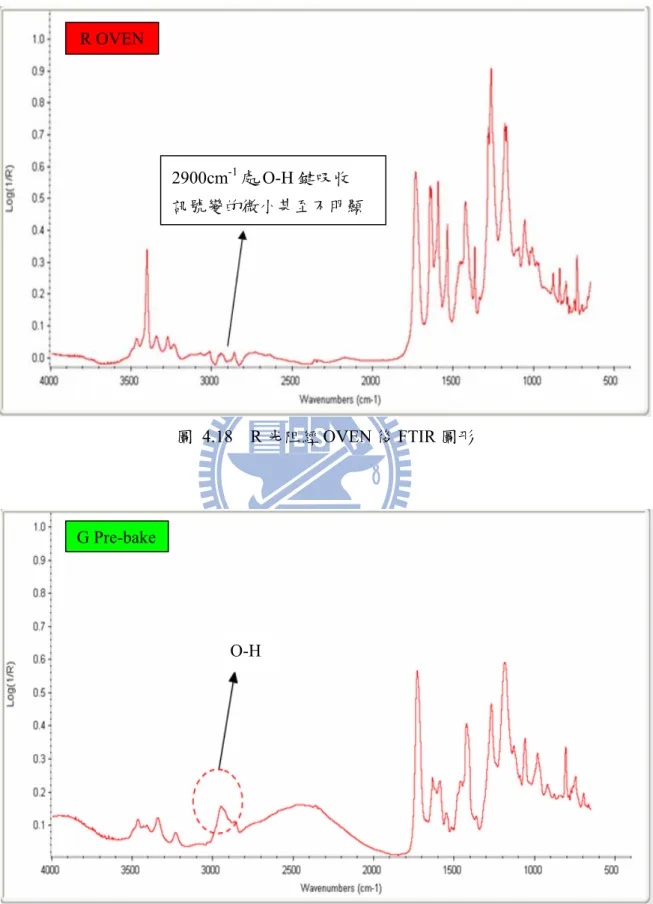

圖 4.18 R 光阻經 OVEN 後 FTIR 圖形 圖 4.19 G 光阻經 Pre-bake 後 FTIR 圖形 O-H G Pre-bake 2900cm-1處O-H 鍵吸收 訊號變的微小甚至不明顯 R OVEN

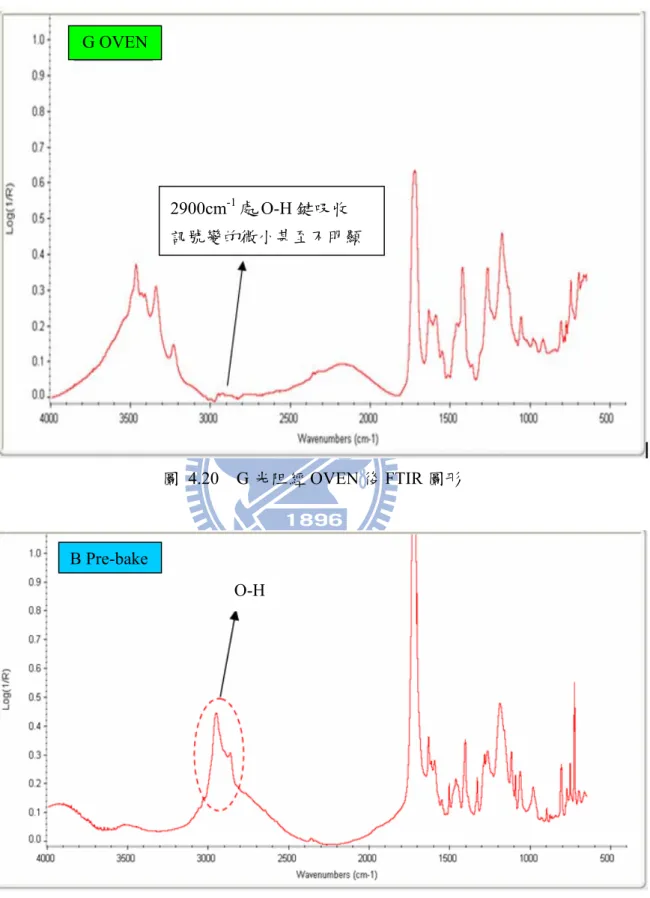

圖 4.20 G 光阻經 OVEN 後 FTIR 圖形 圖 4.21 B 光阻經 Pre-bake 後 FTIR 圖形 O-H B Pre-bake 2900cm-1處O-H 鍵吸收 訊號變的微小甚至不明顯 G OVEN

圖 4.22 B 光阻經 OVEN 後 FTIR 圖形 4.4 實驗結果之信賴性分析 此次利用彩色光阻高分子流變特性縮短固烤製程時間評估之改善實驗結果，雖然透 過SEM 之分析已可符合預期效應之外，為更加確保後續量產產品之品質穩定性，尚須進 行相關信賴性分析，而其中，將以『外觀』以及『分光特性』作為判定之兩大主軸。 1. 外觀：觀察試驗後 CF 外觀是否有出現 ITO 層潤、顏料溶、畫素剝落、龜裂等狀況； 若有相關上述不良現象，均判定為不合格。 2. 分光特性：針對 CF 作分光光量檢查量測以計算試驗前後之色度值變化，在 CF 經過耐 熱性、耐溶劑性、耐藥品性、耐環境性測試前、後，測定R/G/B 的色差值， △Euv＊_{≦3.0 為合格。(耐光性前、後，測定 R/G/B 的色差值，△Euv}＊_≦5.0 為合格。

”

相關信賴性分析項目： 相關信賴性分析項目如表 4.1 信賴性測試條件明細所示：均判定 PASS。 2900cm-1_{處O-H 鍵吸收} 訊號變的微小甚至不明顯 B OVEN

AAAAAAAAAAAA表4.1 信賴性測試條件明細 (此表為測試程式輸出之制式格式) A 以下將再針對上表之各項信賴性評價項目，作一簡單之目的內容簡述： 1. 耐熱性測試： 外觀：觀察試驗後CF 外觀無 ITO 層潤、顏料溶、畫素剝落、龜裂等狀況。判定為合格。 分光特性：△Euv＊≦3.0 為合格 AAAAAAAAA表 4.2 RGB 光阻-耐熱性測試條件(此表為測試程式輸出之制式格式)

2. 耐溶劑性測試： 外觀：觀察試驗後CF 外觀無 ITO 層潤、顏料溶、畫素剝落、龜裂等狀況。判定為合格。 分光特性：△Euv＊≦3.0 為合格 AAAAAAAA表 4.3 RGB 光阻-耐溶劑性測試條件(此表為測試程式輸出之制式格式) A 3. 耐藥品性測試： 外觀：觀察試驗後CF 外觀無 ITO 層潤、顏料溶、畫素剝落、龜裂等狀況。判定為合格。 分光特性：△Euv＊≦3.0 為合格 AAAAAAAA表 4.4 RGB 光阻-耐藥品性測試條件(此表為測試程式輸出之制式格式) AA 4. 耐 NaOH 溶劑測試： 外觀：觀察試驗後CF 外觀無 ITO 層潤、顏料溶、畫素剝落、龜裂等狀況。 分光特性：△Euv＊≦3.0 為合格

AAAAAA表 4.5 RGB 光阻-耐 NaOH 溶劑測試條件(此表為測試程式輸出之制式格式) AA 5. 耐環境測試： 外觀：觀察試驗後CF 外觀無 ITO 層潤、顏料溶、畫素剝落、龜裂等狀況。判定為合格。 分光特性：△Euv＊≦3.0 為合格，測定 R/G/B 的色差值 △Euv＊≦5.0 為合格。 AAAAAAAAA表 4.6 RGB 光阻-耐環境測試條件(此表為測試程式輸出之制式格式)

AAAAAAAAAAAAAAAAAAAA

第五章

結論與建議

5.1 結論

為有效提昇機台稼動率以及製程對應餘裕度，吾人進行 RGB CF 固烤製程之 OVEN 燒 成時間縮短實驗，藉此探討光阻高分子流變特性以改善對應光阻成形不良之現象。在CF 製程中，因考量B 光阻是 RGB 最後一道製程，之後並無後續 OVEN 製程(指無 Photo Spacer 製程或是MVA 製程之相關產品而言)，所以於此次實驗裡，B 光阻 OVEN 固烤製程時間會 設定的比R 光阻以及 G 光阻之 OVEN 固烤製程時間為長；本研究主要藉以改變 OVEN 固 烤溫度與時間，探討RGB 光阻薄膜之 Taper 角度物性與信賴性之影響。

歸納本論文實驗的結果可做出以下結論：

1.在信賴性上，RGB 光阻均無問題，在 SEM 分析圖的確認，則是發現因材料特性所致，R、 G 光阻的 Taper 角會較大，但 R、G 光阻於第一次實驗(230℃/1232 秒)已產生有 Taper angle

狀況不佳之ISSUE，尤其是 R 光阻之 Undercut 現象最明顯，而 B 光阻於第一次之實驗 (230℃/1496 秒) Taper angle 則無明顯 Undercut 現象；可利用光阻在高溫固烤時間之適度

延長，得到較佳Taper 角度。 2.光阻在受到高溫情況下，光阻高分子重新排列產生流變現象並可以使得光阻薄膜碳(C)- 氧(O)-氫(H)鍵結受到高熱而重新排列，因高熱將薄膜中溶劑分子蒸發，導致薄膜中多餘 的O-H 鍵減少，使光阻薄膜形成更緻密的結構。 3.本文最大的貢獻即成功以改變 CF 固烤製程之 OVEN 製程條件(包含設定時間、設定溫 度)，並大幅縮短 50% OVEN 製程所需稼動時間，且在不影響光阻薄膜的色度、附著力、 信賴性等測試，合乎 CF 製造工廠的產品標準，因此大幅拉升機台的稼動率，進而增加 產品的產出量，相對的公司競爭力亦能大幅提升。 5.2 實驗過程之注意事項

本實驗著重在探討光阻 Taper 角度大小以及各色光阻層於 OVEN 製程後之 Undercut 現 象，同時對於後續製程之ITO 導電效果、液晶流動有著相對的影響性。在高溫條件下，若 固烤時間不足，容易在顯影後光阻層出現側蝕(side etching)，也就容易出現 Undercut 現象， 要如何掌握較適當的固烤條件，是本論文研究重點方向。

5.3 未來展望 由本文研究所得到的結果已經可證明：吾人藉以提高 OVEN 製程溫度並同時搭配縮短 OVEN 製程固烤時間，對於光阻的 Taper 角度以及相關製程品質不良可以獲得實質之品質 改善並直接地可以降低生產Tact time，同時有效提升產品的產出量，這讓我們在往後的研 究上，在不影響產品品質基礎上，可以嘗試改變光阻材料結構，往更低溫、更短製程時間 方向探討，不僅可減少水、電的功率消耗，亦可增加產出量，以提昇公司在業界之競爭力。 附註： 此次實驗之成功結果，已正式列入中華映管公司楊梅廠區97 年度起之省能計畫實施重點 改善項目。

AA
