(2) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭 韌性行為研究. 主持人：王榮進組長 協同主持人：陳誠直教授 研究員：翁正強教授 蘇晴茂博士 研究助理：胡政甯 蔡煒銘. 內政部建築研究所研究報告 中華民國九十六年十二月.
(3) 目錄. 目錄 目錄..............................................................................................................i 表目錄....................................................................................................... iv 圖目錄.........................................................................................................v 照片目錄 ................................................................................................ viii 摘要........................................................................................................... xi 第一章 緒 論 ............................................................................................1 1.1 前言...............................................................................................1 1.2 研究動機.......................................................................................2 1.3 研究目的.......................................................................................3 1.4 研究方法.......................................................................................3 1.5 報告內容.......................................................................................4 第二章 國內外相關規範與文獻回顧 ......................................................5 2.1 前言...............................................................................................5 2.2 國外 SRC 規範 .............................................................................5 2.2.1 美國 AISC-LRFD 設計規範..............................................5 2.2.2 美國 ACI 318 設計規範.....................................................6 2.2.3 日本建築學會(AIJ) SRC 設計規範 ..................................6 2.3 國內鋼骨鋼筋混凝土構造(SRC)設計規範 ................................6 i.
(4) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 2.4 國內外相關文獻回顧...................................................................7 2.5 國內規範於鋼梁與 SRC 柱接合之限制.................................12 第三章 鋼梁接 SRC 柱之梁柱接頭實驗..............................................16 3.1 前言.............................................................................................16 3.2 實驗規劃.....................................................................................16 3.3 試體設計.....................................................................................17 3.4 試體製作.....................................................................................19 3.5 試驗設置......................................................................................20 3.6 量測系統......................................................................................21 3.7 試驗程序......................................................................................21 第四章 試驗結果與討論 ........................................................................22 4.1 試驗行為.....................................................................................22 4.1.1 試體 SR0.8-R8..................................................................22 4.1.2 試體 SR0.6-R8..................................................................23 4.1.3 試體 SR0.4-R8..................................................................24 4.1.4 試體 SR0.8-R6..................................................................24 4.1.5 試體 SR0.6-R6..................................................................25 4.1.6 試體 SR0.4-R6..................................................................25 4.2 梁柱接頭之變形量測與分析 ....................................................26. ii.
(5) 目錄. 4.2.1 梁端變形分量...................................................................27 4.2.2 試體之變形轉角量測與結果分析 ..................................29 4.3 試體交會區局部應變結果 ........................................................33 4.4 試體極限強度.............................................................................34 第五章 結論與建議 ................................................................................36 5.1 結論.............................................................................................36 5.2 建議.............................................................................................37 參考文獻 ..................................................................................................38 表格...........................................................................................................42 圖...............................................................................................................51 照片...........................................................................................................81 附錄 審查意見與答覆 ..........................................................................104. iii.
(6) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 表目錄 表 2.1 鋼梁接 SRC 柱之接頭相關文獻之試體......................................42 表 2.1(續) 鋼梁接 SRC 柱之接頭相關文獻之試體 ..............................43 表 2.1(續) 鋼梁接 SRC 柱之接頭相關文獻之試體 ..............................44 表 3.2 標稱撓曲強度比值 .......................................................................46 表 3.3 交會區剪力強度比值 ...................................................................47 表 3.4 試體鋼板拉力試片試驗強度 .......................................................48 表 3.5 試體鋼筋拉力試驗強度 ...............................................................48 表 3.6 混凝土圓柱試體抗壓強度 ...........................................................48 表 4.1 SRC 梁柱接頭試體轉角分析表...................................................49 表 4.2 SRC 梁柱接頭試體最大彎矩實驗值與鋼梁塑性彎矩強度比較 ...................................................................................................................49 表 4.3 SRC 梁柱接頭試體交會區剪力強度之比較...............................50. iv.

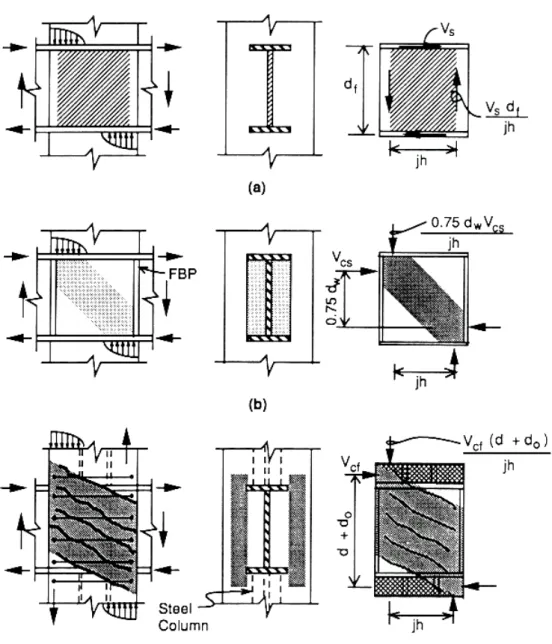

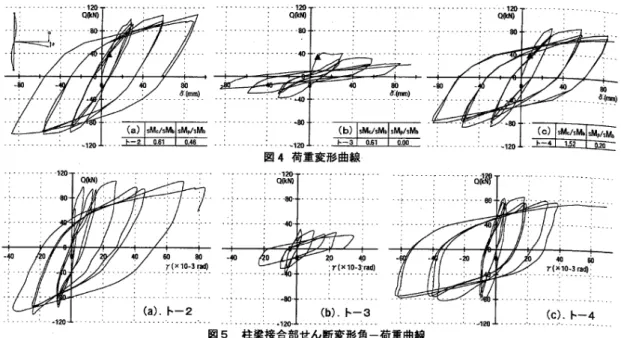

(7) 圖目錄. 圖目錄 圖 2.1 交會區剪力-層間變位角迴圈圖 ..................................................51 圖 2.2 載重-變位曲線與交會區剪力變形-載重曲線.............................51 圖 2.3 RCS 接頭剪力強度機制 (ASCE Task Committee, 1994) ..........52 圖 3.1 外部接頭試驗模擬示意圖 ...........................................................53 圖 3.2 鋼骨鋼筋混凝土柱斷面 ...............................................................53 圖 3.3 試體 SR0.8 鋼骨設計圖 ...............................................................54 圖 3.4 試體 SR0.6 鋼骨設計圖 ...............................................................55 圖 3.5 試體 SR0.4 鋼骨設計圖 ...............................................................56 圖 3.6 SRC 柱內鋼骨設計圖...................................................................57 圖 3.7 非圍束區箍筋型式 .......................................................................58 圖 3.8 接頭區箍筋型式 ...........................................................................58 圖 3.9 SRC 柱箍筋配置圖.......................................................................59 圖 3.10 交會區受力之示意圖 .................................................................59 圖 3.11 SRC 柱接鋼梁之梁柱接頭實驗配置圖.....................................60 圖 3.12 量測儀器配置圖 .........................................................................61 圖 3.13 主筋與箍筋單軸應變計配置圖 .................................................61 圖 3.14 弱軸梁翼板三軸應變計配置圖 .................................................62. v.
(8) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 圖 3.15 鋼梁翼板與腹板應變計配置圖 .................................................62 圖 3.16 梁端位移加載歷程圖 .................................................................63 圖 4.1 梁柱接頭構件與量測配置簡圖 ...................................................63 圖 4.2 梁端變形分量示意圖 ...................................................................64 圖 4.3 梁柱交會區剪力變形所產生梁端變形量 ...................................64 圖 4.4 剛體旋轉後梁柱交會區剪力變形所產生梁端變形量 ...............65 圖 4.5 柱混凝土壓碎行為 .......................................................................65 圖 4.6 試體 SR0.8-R8 之反覆載重與位移遲滯迴圈圖 .........................66 圖 4.7 試體 SR0.8-R8 彎矩與交會區轉角關係圖 .................................66 圖 4.8 試體 SR0.8-R8 彎矩與柱撓曲轉角關係圖 .................................67 圖 4.9 試體 SR0.8-R8 鋼梁及柱混凝土壓碎所造成之轉角關係圖 .....67 圖 4.10 試體 SR0.8-R8 交會區剪力與剪力變形關係圖 .......................68 圖 4.11 試體 SR0.6-R8 之反覆載重與位移遲滯迴圈圖 .......................68 圖 4.12 試體 SR0.6-R8 彎矩與交會區轉角關係圖 ...............................69 圖 4.13 試體 SR0.6-R8 彎矩與柱撓曲轉角關係圖 ...............................69 圖 4.14 試體 SR0.6-R8 鋼梁及柱混凝土壓碎所造成之轉角關係圖 ...70 圖 4.15 試體 SR0.6-R8 交會區剪力與剪力變形關係圖 .......................70 圖 4.16 試體 SR0.4-R8 之反覆載重與位移遲滯迴圈圖 .......................71 圖 4.17 試體 SR0.4-R8 彎矩與交會區轉角關係圖 ...............................71. vi.
(9) 圖目錄. 圖 4.18 試體 SR0.4-R8 彎矩與柱撓曲轉角關係圖 ...............................72 圖 4.19 試體 SR0.4-R8 鋼梁及柱混凝土壓碎所造成之轉角關係圖 ...72 圖 4.20 試體 SR0.4-R8 交會區剪力與剪力變形關係圖 .......................73 圖 4.21 試體 SR0.8-R6 之反覆載重與位移遲滯迴圈圖 .......................73 圖 4.22 試體 SR0.8-R6 彎矩與交會區轉角關係圖 ...............................74 圖 4.23 試體 SR0.8-R6 彎矩與柱撓曲轉角關係圖 ...............................74 圖 4.24 試體 SR0.8-R6 鋼梁及柱混凝土壓碎所造成之轉角關係圖 ...75 圖 4.25 試體 SR0.8-R6 交會區剪力與剪力變形關係圖 .......................75 圖 4.26 試體 SR0.6-R6 之反覆載重與位移遲滯迴圈圖 .......................76 圖 4.27 試體 SR0.6-R6 彎矩與交會區轉角關係圖 ...............................76 圖 4.28 試體 SR0.6-R6 彎矩與柱撓曲轉角關係圖 ...............................77 圖 4.29 試體 SR0.6-R6 鋼梁及柱混凝土壓碎所造成之轉角關係圖 ...77 圖 4.30 試體 SR0.6-R6 交會區剪力與剪力變形關係圖 .......................78 圖 4.31 試體 SR0.4-R6 之反覆載重與位移遲滯迴圈圖 .......................78 圖 4.32 試體 SR0.4-R6 彎矩與交會區轉角關係圖 ...............................79 圖 4.33 試體 SR0.4-R6 彎矩與柱撓曲轉角關係圖 ...............................79 圖 4.34 試體 SR0.4-R6 鋼梁及柱混凝土壓碎所造成之轉角關係圖 ...80 圖 4.35 試體 SR0.4-R6 交會區剪力與剪力變形關係圖 .......................80. vii.
(10) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 照片目錄 照片 3.1 鋼骨與鋼筋之組合 ..................................................................81 照片 3.2 模板組裝作業 ..........................................................................81 照片 3.3 自充填混凝土坍流度試驗 (55~65 cm) .................................82 照片 3.4 自充填混凝土 V 型漏斗流出時間試驗 (7~20 秒) ...............82 照片 3.5 自充填混凝土 U 型試驗 .........................................................83 照片 3.6 試體試驗裝置 ..........................................................................83 照片 4.1 試體 SR0.8-R8 鋼梁下翼板石灰剝落與裂縫情況 (1% drift) ...................................................................................................................84 照片 4.2 試體 SR0.8-R8 裂縫發展情形 (2% drift) .............................84 照片 4.3 試體 SR0.8-R8 鋼梁翼板周圍混凝土被擠壓約 1 mm 間隙 (3% drift) ..................................................................................85 照片 4.4 試體 SR0.8-R8 鋼梁翼板周圍混凝土被擠壓約 3 mm 間隙 (4% drift) ..................................................................................85 照片 4.5 試體 SR0.8-R8 混凝土有明顯開裂隆起 (5% drift) .............86 照片 4.6 試體 SR0.6-R8 裂縫發展情形 (1% drift) .............................86 照片 4.7 試體 SR0.6-R8 裂縫發展情形 (1.5% drift) ..........................87 照片 4.8 試體 SR0.6-R8 裂縫情況 (2% drift) .....................................87 照片 4.9 試體 SR0.6-R8 鋼梁翼板周圍混凝土被擠壓約 2 mm 間隙 (3% drift) ..................................................................................88 照片 4.10 試體 SR0.6-R8 交會區裂縫發展情形 (3% drift) ...............88 viii.
(11) 照片目錄. 照片 4.11 試體 SR0.6-R8 鋼梁翼板周圍混凝土被擠壓約 3 mm 間隙 (4% drift) ................................................................................89 照片 4.12 試體 SR0.6-R8 承壓面板被拉開 (4% drift) ......................89 照片 4.13 試體 SR0.4-R8 交會區裂縫發展情形 (1.5% drift) ............90 照片 4.14 試體 SR0.4-R8 鋼梁翼板周圍混凝土被擠壓約 1 mm 間隙 (2% drift) ................................................................................90 照片 4.15 試體 SR0.4-R8 交會區裂縫發展情形 (2% drift) ...............91 照片 4.16 試體 SR0.4-R8 鋼梁翼板周圍混凝土被擠壓約 2 mm 間隙 (3% drift) ................................................................................91 照片 4.17 試體 SR0.4-R8 交會區裂縫發展情形 (3% drift) ...............92 照片 4.18 試體 SR0.4-R8 交會區裂縫發展情形 (4% drift) ...............92 照片 4.19 試體 SR0.8-R6 裂縫發展情形 (1% drift) ..........................93 照片 4.20 試體 SR0.8-R6 鋼梁翼板周圍混凝土被擠壓約 1 mm 間隙 (2% drift) ................................................................................93 照片 4.21 試體 SR0.8-R6 裂縫發展情形 (2% drift) ..........................94 照片 4.22 試體 SR0.8-R6 鋼梁翼板周圍混凝土被擠壓約 3 mm 間隙 (3% drift) ................................................................................94 照片 4.23 試體 SR0.8-R6 鋼梁翼板周圍混凝土被擠壓約 5 mm 間隙 (4% drift) ................................................................................95 照片 4.24 試體 SR0.8-R6 承壓面板被拉開 (4% drift) ......................95 照片 4.25 試體 SR0.8-R6 混凝土有明顯開裂隆起 (4% drift) ...........96 照片 4.26 試體 SR0.6-R6 裂縫發展情形 (1% drift) ..........................96. ix.
(12) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 照片 4.27 試體 SR0.6-R6 裂縫發展情形 (2% drift) ..........................97 照片 4.28 試體 SR0.6-R6 鋼梁翼板周圍混凝土被擠壓約 1 mm 間隙 (2% drift) ................................................................................97 照片 4.29 試體 SR0.6-R6 裂縫發展情形 (3% drift) ..........................98 照片 4.30 試體 SR0.6-R6 鋼梁翼板周圍混凝土被擠壓約 2 mm 間隙 (3% drift) ................................................................................98 照片 4.31 試體 SR0.6-R6 鋼梁翼板周圍混凝土被擠壓約 4 mm 間隙 (5% drift) ................................................................................99 照片 4.32 試體 SR0.6-R6 承壓面板被拉開 (4% drift) ......................99 照片 4.33 試體 SR0.6-R6 混凝土有明顯開裂隆起 (4% drift) .........100 照片 4.34 試體 SR0.4-R6 裂縫發展情形 (1.5% drift) .....................100 照片 4.35 試體 SR0.4-R6 裂縫發展情形 (2% drift) ........................101 照片 4.36 試體 SR0.4-R6 鋼梁翼板周圍混凝土被擠壓約 3 mm 間隙 (3% drift) ..............................................................................101 照片 4.37 試體 SR0.4-R6 裂縫發展情形 (3% drift) ........................102 照片 4.38 試體 SR0.4-R6 鋼梁翼板周圍混凝土被擠壓約 5 mm 間隙 (3% drift) ..............................................................................102 照片 4.39 試體 SR0.4-R6 裂縫發展情形 (4% drift) ........................103. x.
(13) 摘要. 摘要 關鍵詞：鋼梁、鋼骨鋼筋混凝土柱、遲滯迴圈 一、研究緣起 為達鋼骨鋼筋混凝土構造合理適用的設計，本研究計畫針對我國 的「鋼骨鋼筋混凝土構造設計規範與解說」條文之一進行研究，探討 鋼 骨 鋼 筋 混 凝 土 構 造 之 鋼 梁 與 包 覆 型 鋼 骨 鋼 筋 混 凝 土 (Steel Reinforced Concrete，SRC) 柱接合時，於梁柱接頭處之SRC柱內鋼骨 與鋼梁之撓曲強度比值的合理性，目前該比值需大於1。 二、研究方法 本研究以實驗方式，探討 SRC 柱之鋼骨與鋼梁撓曲強度比值於 梁柱接頭耐震行為之影響。試驗規劃以 SRC 柱之鋼骨與鋼梁撓曲強 度比值、強柱弱梁比值為試體參數，用以探討參數變化對接頭強度與 行為之影響。 三、重要發現 本研究六組試體，SRC 柱與鋼梁撓曲強度比值大於2.0，交會區 之設計剪力強度與需求剪力強度比值大於1.36。試驗結果顯示 SRC 柱內鋼骨撓曲強度小於鋼梁之試體能發展良好的韌性行為，遲滯迴圈. xi.
(14) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 有束縮的現象。鋼梁能發展達其塑性彎矩強度，梁柱交會區亦有足夠 之剪力強度，柱內鋼骨與 RC 能共同抵抗彎矩而發揮良好的強度。 四、主要建議事項 根據研究成果，本研究針對鋼梁與 SRC 柱接頭韌性行為之研 究，提出下列建議。 立即可行之建議 主辦機關：內政部建築研究所 協辦機關：國立交通大學土木工程學系 鋼梁與包覆型鋼骨鋼筋混凝土柱之接頭，SRC 柱內鋼骨撓曲強度 與鋼梁撓曲強度比值小於1.0至0.4者，試驗驗證其韌性行為良好。惟 因本研究之試體數量有限且僅為外部梁柱接頭，建議繼續廣泛的研 究，再行檢討規範對 SRC 柱之鋼骨與鋼梁撓曲強度比值之限制。 長期性建議 主辦機關：內政部建築研究所 協辦機關：國立交通大學土木工程學系. xii.
(15) 摘要. 國內 SRC 構造已廣泛的使用於中高層建築物，為達更為經濟且 具彈性的設計理念，針對實施不久的鋼骨鋼筋混凝土構造設計規範進 行檢討有其必要性。. xiii.
(16) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. Ductile Behavior of Steel Beam to Encased Steel Reinforced Concrete Column Connections Abstract Keywords: steel beam, steel reinforced concrete (SRC) column, hysteresis loop This research was conducted to study one of the provisions in “Design Code and Commentary for Steel Reinforced Concrete Structures” to achieve an adequate design for steel reinforced concrete (SRC) structures. The provision is related to connections between steel beams and encased SRC columns. The limitation for the ratio of the flexural strength of the structural steel used in encased SRC columns to the flexural strength of steel beams, termed “steel flexural strength ratio” hereafter, was studied. The steel flexural strength ratio is currently limited to be larger than unity. Experiment was conducted to investigate the effect of the steel flexural strength ratio on the ductile behavior of the steel beam to SRC column connections. Ultimate strength and seismic behavior of the connections was discussed to present the influence of the specimen design parameters, such as the steel flexural strength ratio and the ratio of the flexural strength of the SRC columns to that of the steel beams. In this research, six specimens were designed to have the steel flexural strength ratio larger than 2.0 and the ratio of the design to demand shear strength in the panel zone greater than 1.36. The experimental results demonstrated that the specimens, with steel flexural strength ratio less than unity, can develop satisfactory ductile behavior along with slightly pinched hysteretic behavior. The steel beams can develop their plastic flexural strength and the panel zones have adequate shear strength. It is concluded that the structural steel encased in the SRC column can have composite effect with reinforced concrete and effectively transfer the steel beam forces to the SRC column. This research confirms that the steel beam to the encased steel reinforced concrete column connections having steel flexural strength ratios in the range of 1.0 to 0.4 can achieve satisfactory ductility and strength. However, further study is needed to finalize the limitation for the steel flexural strength ratio because the conclusions presented in this research are based on the results of limited exterior joints. Moreover, the steel reinforced concrete structures are widely used in medium- and high-rise buildings. It is necessary to re-evaluate the code for steel reinforced concrete structures to reach a more economical and flexible design.. xiv.
(17) 第一章 緒論. 第一章 緒 論 1.1 前言 台灣為一海島型國家，本來能使用的土地就不多，加上人口成長 快速，為了解決空間需求的問題，建築物逐漸地朝高樓層的方向發 展。在建構一棟高樓之際，除結構體的自重外，有些自然界不可抗拒 的力量是需要被克服的，例如地震力、風力…等；且因台灣地處環太 平洋地震帶，故對於如何降低地震所帶來的災害，被視為建造高樓時 的第一考量。 經過學者多方面的研究，發現將傳統的鋼構造(S)與鋼筋混凝土構 造 (RC) 結 合 在 一 起 而 成 的 鋼 骨 鋼 筋 混 凝 土 構 造 (Steel Reinforced Concrete, 簡稱 SRC)，能有效地提升建築物的承載與耐震能力。因為 SRC 構造物具備了鋼構造的極佳韌性，故能彌補鋼筋混凝土構造之 混凝土遭破壞時，強度急遽下降之缺點。SRC 構造物是由鋼筋混凝 土包覆著鋼骨之複合型結構系統 (Composite Structural System)，所以 相較於純鋼構造，SRC 構造擁有較佳的防火能力；也因為混凝土的 包覆提供了鋼骨束制，再加上混凝土優異之抗壓能力，使得結構物的 側向勁度大幅提升，而減少結構物因受外力造成的側向變形。. 1.
(18) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 由於 SRC 構造物的耐震性能受到一致好評，所以近年來 SRC 構造已逐漸使用於國內的中高層建築物。有關 SRC 構造物的設計， 國內已於 2004 年發布了 SRC 設計規範「鋼骨鋼筋混凝土構造設計 規範與解說」(內政部 2004) 以供國內工程師作為設計 SRC 構造之 依 據 。 惟 國 內 之 SRC 規 範 大 多 根 據 美 國 ACI (2005) 與 AISC-LRFD 規範(1999, 2005) 及日本 AIJ 規範(2001) 訂定，但上述 ACI 與 AISC-LRFD 規範均不是專門於 SRC 構造設計的規範，且美 國於 SRC 構造的建造較少，研究的成果也較少，因此不適合直接採 用。日本 AIJ 規範所使用的設計地震力不同於國內，對延展性之要 求較低，因此其細部設計亦並不適合直接採用。國內外在 SRC 構造 設計上的考量並不盡相同，且國內的本土性實驗較為缺乏，因此建立 國內本土性的實驗數據便顯得重要，以建立國內 SRC 構造設計條文 之依據。 1.2 研究動機 在建構一棟建築物時，安全性是被視為第一考量的因素。若是僅 以安全的角度來建造建築物，雖然能使結構物有效地抵抗外在力量的 衝擊，也能確保使用此結構物之人員生命安全無虞，但是在設計、施 工的過程中，反而會提高成本、浪費資源。. 2.
(19) 第一章 緒論. 目前國內 SRC 構造普遍應用於中高層建築物中，所以一套健全 良好且符合本土實際情況的設計規範是必要的。國內 SRC 構造設計 規範在制定時，雖參考國外設計規範，然而或因缺少理論與實驗數據 佐證，所以規範中的部分設計條文採取較為保守的型態呈現。為了能 使國內建築物的設計均能達到經濟且安全之期望，所以將對目前國內 SRC 設計規範「鋼骨鋼筋混凝土構造設計規範與解說」中較為保守 的條文進一步之檢討，以達更為寬裕的設計理念。 1.3 研究目的 本次研究目的在於探討國內 SRC 設計規範「鋼骨鋼筋混凝土構 造設計規範與解說」內鋼骨鋼筋混凝土柱之鋼骨與鋼梁其撓曲強度比 值之限制須大於 1.0 之合理性。日本之學者於 SRC 柱接鋼梁之接頭 中，採用較小之柱鋼骨尺寸試驗已經有相當之研究成果，並且訂定出 適合日本當地之設計準則。惟國內對於此相關研究仍然相當有限，所 以本研究將進行 SRC 柱之鋼骨與鋼梁其撓曲強度比值小於 1.0 時，探討梁柱接頭之耐震行為。 1.4 研究方法 因鋼筋混凝土與鋼骨複合作用之複雜性，理論分析上有其困難度. 3.
(20) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. ，本研究以實驗方式進行，探討 SRC 柱之鋼骨與鋼梁撓曲強度比值 於梁柱接頭耐震行為之影響。試驗規劃以 SRC 柱之鋼骨與鋼梁撓曲 強度比值、強柱弱梁比值為試體參數，用以探討參數變化對接頭強度 與行為之影響。 1.5 報告內容 本報告主要內容如下。第一章介紹 SRC 結構在國內外使用上的 重要性與本研究的目的。第二章回顧國內外相關梁柱接頭之重要文獻 ，簡單介紹國內外 SRC 設計規範。第三章介紹實驗計畫的規劃，詳 細說明試體的設計與製作、試驗裝置與試驗的步驟流程。第四章說明 試體的耐震行為與破壞模式，並討論試驗結果。最後章節則為本研究 的結論與建議。. 4.
(21) 第二章 國內外相關規範與文獻回顧. 第二章 國內外相關規範與文獻回顧 2.1 前言 我國的「鋼骨鋼筋混凝土構造設計規範與解說」於 2004 年公佈 並施行，為國內工程師在設計鋼骨鋼筋混凝土構造之依據。但目前國 內仍然缺乏充分的研究成果，所以規範的訂定大多參考國外相關之規 範。本章將回顧國內外學者相關之研究文獻與 SRC 設計規範。 2.2 國外 SRC 規範 目前國內實施的 SRC 設計規範大多依據以下國外之設計規範所 訂定 (1)美國 AISC-LRFD (American Institute of Steel Construction) 設 計規範、(2)美國 ACI-318 (American Concrete Institute) 設計規範、 (3)日本建築學會 AIJ (Architectural Institute of Japan) SRC 設計規。 2.2.1 美國 AISC-LRFD 設計規範 美國 AISC-LRFD 設計規範 (2005) 為鋼構造之設計規範，於規 範內並對於 SRC 構材的設計理念為將 SRC 斷面內之 RC 部分以規 範建議之修正係數轉換為等值強度與勁度之鋼骨量，再以鋼構造之設 計方式計算出構材的極限強度。利用此種設計方式計算構材之強度， 此結果可能偏於保守，因為其中忽略了鋼骨與 RC 間之合成關係。. 5.
(22) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 2.2.2 美國 ACI 318 設計規範 美國 ACI-318 設計規範 (2005) 的設計概念與 AISC-LRFD 相 反，主要係將 SRC 構材中鋼骨部分視為鋼筋，再利用鋼筋混凝土構 造之設計方式加以計算其強度。設計過程中假設混凝土之極限應變為 0.003，並假設斷面應變諧和，應變保持線性分佈之狀態。混凝土受 壓部分之應力採用之矩形應力塊以簡化計算。 2.2.3 日本建築學會(AIJ) SRC 設計規範 日本建築學會 SRC 設計規範 (2001) 是以強度疊加的概念設計 SRC 構材。於設計過程中，視鋼骨與 RC 為各自獨立且不互相影響 之個體，亦即忽略兩者在組成 SRC 結構時之合成作用，而分別計算 出個別之極限強度，再予以疊加。其疊加方式有簡單疊加法 (Simple Superposed Method, SSM) 與一般化疊加法(Generalize Superposed Method, GSM)。前者在計算上較為簡單，結果將偏向保守；後者在計 算上較為複雜，惟可有較經濟的設計。 2.3 國內鋼骨鋼筋混凝土構造(SRC)設計規範 我國目前鋼結構與 RC 結構設計規範大多參考美國 AISC-LRFD 與 ACI-318 規範而制定。為使國內工程師便於使用 SRC 構造設計 規範，SRC 構材強度計算方法之一為將鋼骨與 RC 部分分別依照國 6.
(23) 第二章 國內外相關規範與文獻回顧. 內工程師所熟悉之 AISC-LRFD 與 ACI-318 規範計算其個別強 度，最後再採用直接強度疊加法以求得 SRC 構材之強度。 2.4 國內外相關文獻回顧 (1) 鋼梁接 SRC 柱之接頭相關文獻回顧 鋼梁接 SRC 柱接頭相關文獻之試體整理於表 2.1。 Chou and Uang (2002)進行 2 組實尺寸鋼梁接 SRC 柱之接頭試體試驗。其試體 1 為於 SRC 柱交會區處鋼骨腹板兩側增加疊合板；試體 2 為利用鋼 板套 (Jacket Plates) 夾住交會區以取代側向鋼筋。結果顯示疊合板能 有效地分擔交會區處混凝土所受之剪力；而於試體 2 之鋼板套與連續 板提供交會區有效之圍束，使得混凝土在未達最大載重前強度並未衰 減。根據以上結果疊合板、鋼板套與連續板皆能夠有效地提升交會區 之抗剪能力。 日本學者 Yamashita 等人 (2000)，進行 1 組 1/2 縮尺之鋼梁接 SRC 柱接頭之試驗。試體 SRC 柱之鋼骨與梁鋼骨之撓曲強度比僅為 0.2，但梁柱接頭仍有良好的耐震行為，其交會區剪力-層間變位角迴 圈圖如圖 2.1 所示。Yamashita 等人研究所用之試體斷面在台灣並不 常用，因為採用單一 H 型鋼，柱內鋼骨之斷面甚小，且鋼梁貫穿 SRC 柱。. 7.
(24) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 日本學者 Okayasu 等人 (2000)，進行 8 組 1/2 縮尺之鋼梁接 SRC 柱接頭之試驗，試體之柱梁鋼骨撓曲強度比值為 0.1 至 0.3。其中 5 組試體採承壓面板 (Face Bearing Plate, FBP) 補強，2 組試體採用 8 角形加勁鐵筐補強，另 1 組試體則採圓形加勁鐵筐補強。試驗結果顯 示，因補強有效地提升接頭區之強度，故柱梁鋼骨撓曲強度比值即使 小於日本 SRC 規範之標準 (0.4≦. SCMA/ SBMA ≦2.5)，接頭區仍能發. 揮優異之韌性行為。 日本學者 Fukuchi 等人 (2002)，進行 7 組鋼梁接 SRC 內柱接頭 之反覆載重試驗，鋼梁貫穿 SRC 柱。根據其研究報告之參數設定為 柱梁鋼骨撓曲強度比值為 0.09 至 0.17 以及近接合部處之箍筋擺放之 間距。試驗結果顯示每組試體均能達層間變位角 0.05 弧度，而接合 處之強度不致大幅下滑，且箍筋擺放較密集之試體也較擺放較寬鬆之 試體強度高。 日本學者 Imanishi 等人 (2003)，進行 3 組鋼梁接 SRC 邊柱接頭 之試驗。其中一組試體交會區處柱鋼骨並無腹板，另外兩組試體柱梁 鋼骨撓曲強度比值分別為 0.61 與 1.52。除了柱鋼骨無腹板的試體(圖 2.2 中間試體)，其餘試體在試驗後皆有良好之韌性行為，如圖 2.2 所 示。. 8.
(25) 第二章 國內外相關規範與文獻回顧. 日本學者 Oshida 等人 (2003)，進行 4 組 SRC 內柱接鋼梁接頭 之試驗，試體柱梁鋼骨撓曲強度比值為 1.30、0.60 與 0.53，鋼梁並未 貫穿 SRC 柱。柱鋼骨無腹板的試體交會區剪力強度不足外，其餘試 體之耐震性能良好。 翁正強與王暉舜 (2005)進行 2 組大尺寸鋼梁與包覆箱型鋼柱相接 之梁柱接頭試體之反覆載重試驗。針對 S-SRC 梁柱接頭之鋼梁塑性 鉸的發生情形、梁柱接頭區混凝土之開裂狀況、配置剪力釘對梁柱接 頭韌性之影響進行研究。試驗結果顯示，因 SRC 柱內之箱型鋼管斷 面 X 與 Y 方向各有兩片腹板，故可以提供梁柱接頭區充分的剪力強 度，並可抑制接頭區的剪力變形，使接頭區之混凝土保持良好狀態而 無明顯開裂。因此接頭區的混凝土能夠對相接之鋼梁發揮有效的束制 作用，使得鋼梁在 SRC 柱混凝土面外形成良好的塑性變形，並使鋼 梁的塑性鉸遠離銲道。 楊宗翰 (2004)進行 3 組實尺寸鋼梁接鋼骨鋼筋混凝土柱之梁柱接 頭試體承受反覆載重作用之試驗。此研究在梁柱接頭區採用 4 支 90+135 度彎鉤之周邊繫筋，以形成圍束箍筋的方式來簡化 SRC 梁柱 接頭區箍筋的施工複雜性。試驗結果顯示，此種施工方式於梁柱接頭 區之混凝土可提供良好的圍束效應，並且有效提供接頭區所需之剪力 強度。 9.
(26) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 徐振益 (2004)進行 5 組實尺寸鋼梁接鋼骨鋼筋混凝土柱之梁柱接 頭試體之反覆載重試驗。此研究在梁柱接頭區加銲疊合板但不配置圍 束箍筋之方式，來簡化梁柱接頭處箍筋的施工複雜性。試驗結果顯 示，於交會區鋼柱腹板之標稱剪力強度與該區最大需求剪力強度之比 值在 0.82 以上之試體，其鋼梁上均產生良好的塑性鉸，發揮良好的 消能作用，並且在柱接頭區之鋼柱腹板加銲適當的疊合板可有效提升 交會區之強度，減少接頭區混凝土的開裂。 (2) SRC 梁接 SRC 柱之接頭相關文獻回顧 陳昭榮 (1992)利用半預鑄工法之 SRC 接頭試體，探討 SRC 梁 柱接頭之強度與韌性行為。在反覆載重試驗下發現，若於梁或柱之鋼 骨翼板加銲剪力釘，則試體相較於未銲剪力釘的試體擁有較佳之韌性 行為。其原因為剪力釘提供之水平力承壓面積遠大於鋼筋握裹所承受 水平力之面積，故在加銲剪力釘之試體，鋼骨與混凝土之間有較佳之 合成作用。 蔡克銓等人 (1995)以半預鑄工法之 SRC 接頭試體承受反覆載重 試驗，以探討 SRC 接頭於強震下的力學行為。該結果顯示 SRC 梁 柱接頭於反覆載重試驗下有良好的強度及韌性表現，亦可發現試體實 際之強度大於設計時所計算之理論強度。另外，於 SRC 梁之鋼筋能. 10.
(27) 第二章 國內外相關規範與文獻回顧. 有效地分擔著部分剪力及彎矩，但隨著反覆載重次數增加，梁內鋼骨 所承受的剪力比例亦即隨之提高。 (3) 鋼梁接 RC 柱之接頭相關文獻回顧 從 1985 年開始，美日兩國學者也逐漸重視另一種複合型結構的 研究，此種複合型的結構是結合鋼筋混凝土柱與鋼梁構材 (Reinforced Concrete Column and Steel Beam，簡稱 RCS)。RCS 之構 造於柱中雖無設置鋼骨，但由相關研究成果顯示此種複合型結構的耐 震性能與經過耐震設計的 RC 結構能相比擬。相關之研究可見文獻 ASCE Task Committee (1994) 、 Noguchi and Uchida (2004) 、 Parra-Montesinos and Wight (2000) 、 Liang and Parra-Montesinos (2004)、Cheng and Chen (2005)、Deierlein and Noguchi (2000)、陳沛 清 (2002)等之研究。圖 2.3 所示為鋼梁貫穿 RC 柱之接頭剪力強度 機制，其接頭剪力強度由鋼梁腹板、混凝土壓桿與鋼筋混凝土壓力區 貢獻而得。 回顧上述之文獻後，發現即便柱梁鋼骨撓曲強度比值小，但只需 於梁柱接合部有適當的加勁、提供 SRC 柱之混凝土部分有效圍束， 使接合部所受之彎矩及剪力能有效地分布於柱內鋼骨與混凝土，則梁 柱接頭在經過耐震試驗後，仍能保有良好之韌性行為。. 11.
(28) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 2.5 國內規範於鋼梁與 SRC 柱接合之限制 目前國內 SRC 設計規範於梁與柱接合處之撓曲強度比限制如 下： (1) 鋼梁與 SRC 柱接合處之撓曲強度比 採用鋼梁與鋼骨鋼筋混凝土柱接合時，在接合處之鋼梁與鋼骨鋼筋混 凝土柱中之鋼骨，其撓曲強度應符合以下之規定：. ∑(M ns )C ≥ 1.0 ∑(M ns ) B. (8.4-3). 其中： Σ(Mns)C = 梁柱接合處所有柱中鋼骨部分之標稱彎矩強度之總和。 Σ(Mns)B = 梁柱接合處所有梁中鋼骨部分之標稱彎矩強度之總和。 上述公式為確保鋼梁接 SRC 柱接合處彎矩傳遞不致發生問題， 而規定 ∑ (M ns ) C ≥ ∑ (M ns ) B。解說亦提到公式 (8.4-3)為因目前缺乏充 分的研究成果，故規範採較為保守之要求，以確保鋼梁與 SRC 柱結 合處之彎矩傳遞不致發生問題。 (2) 強柱弱梁之檢核要求 於耐震設計章節中亦有如下之規範：. 12.
(29) 第二章 國內外相關規範與文獻回顧. 鋼骨鋼筋混凝土構造中，各梁柱接頭應滿足下述強柱弱梁之檢核要 求，若接頭處有兩方向梁通過時，兩方向應分別檢討：. ∑ MC ≥ 1.2 ∑ MB. (9.7-1). 其中： ΣMC = 鋼骨鋼筋混凝土構架中，連接於梁柱接頭處各柱在接頭交接 面之標稱彎矩強度之總和。柱之彎矩強度應為在所考慮方向 之側力作用下，由各種載重組合之軸力作用下計算所得最小 彎矩強度。 ΣMB = 鋼骨鋼筋混凝土構架中，連接於梁柱接頭處各梁在接頭交接 面之標稱彎矩強度之總和。梁彎矩強度和之方向應與柱彎矩 強度和之方向相反，且作用於所考慮構架立面內梁之兩方向 之彎矩(順、逆鐘方向)均應考慮於 (9.7-1)式之中。. (3) 接頭區之剪力強度. 1. 鋼骨鋼筋混凝土梁柱接頭區之設計剪力強度 φ v Vn 應不 小於規定之需要剪力強度 Vu. 13.
(30) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 2. SRC 梁柱接頭區之需要剪力強度 Vu 應依以下規定計 算：. ⎡ ⎛ M ns ⎞⎤ ⎟⎟⎥ − VT Vu = ⎢1.25Fyr (A rt + A rb ) + ∑ ⎜⎜ ( ) d t − ⎝ b f ⎠⎦ ⎣. (9.8-1). 其中： Fyr = 鋼骨鋼筋混凝土梁主筋之規定降伏應力。 Art = 鋼骨鋼筋混凝土梁中受拉主筋之斷面積。 Arb = 鋼骨鋼筋混凝土梁中受壓主筋之斷面積。 Mns = 鋼骨鋼筋混凝土梁中鋼骨部分之標稱彎矩強度。 db= 鋼梁斷面之深度。 tf = 鋼梁斷面之翼板厚度。 VT =作用於鋼骨鋼筋混凝土柱上下兩端交接面之水平剪力。 3. SRC 梁柱接頭區之設計剪力強度 φ v Vn 應依以下規定計 算：. φ v Vn = φ vs Vns + φ vrc Vnrc. (9.8-2). 其中： φvVn = 鋼骨鋼筋混凝土柱中，鋼骨部分之梁柱接頭區設計剪力強 度。 14.
(31) 第二章 國內外相關規範與文獻回顧. φvrcVnrc = 常重混凝土接頭區之設計剪力強度，且 Vnrc 不得大於下 列所示之值： (a) 圍束接頭 Vnrc = 5.3 f c' A j. (9.8-3). (b) 接頭三面或兩對面受圍束 Vnrc = 4 .0 f c' A j. (9.8-4). (c) 其他 Vnrc = 3 .2 f c' A j. (9.8-5). Aj 為接頭區混凝土部分之有效受剪面積，當接頭處之梁為鋼 梁時， Aj 之深度為沿剪力方向接頭之深度； Aj 之寬度依上 述 (9.8-5)式計算，且不得大於接頭處垂直於剪力方向柱寬之 一半。. 15.
(32) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 第三章 鋼梁接 SRC 柱之梁柱接頭實驗 3.1 前言 相較於日本規範 SRC 柱內鋼骨與鋼梁之撓曲強度比值的設定， 目前國內對於 SRC 柱的設計仍採取較為保守的態度。為探討SRC 柱內鋼骨與鋼梁的撓曲強度比值於梁柱接頭行為之影響，也期望在未 來的 SRC 構件有較為彈性的設計方法，本研究以實驗的方式探討鋼 柱與鋼梁撓曲強度比值小於1.0時梁柱接頭之耐震行為。 3.2 實驗規劃 本研究設計六組鋼梁接 SRC 柱的試體於實驗室進行反覆載重之 試驗。進行試驗的六組試體，各組試體均能夠滿足規範強柱弱梁之要 求，以及梁柱交會區之設計剪力強度大於其最大需求剪力強度。為了 簡化試體在設置上的複雜性以及考量實驗室的儀器設備與空間，所有 試體均採取外部接頭鋼梁接 SRC 柱的型式。試體為模擬上下樓層柱 與一跨距梁中央的反曲點，因反曲點處彎矩為零，所以可以利用三個 鉸接點來表示這三處之反曲點。於實驗室中將 SRC 柱平躺並固定於 強力地板，反覆加載於梁端以進行試驗，如圖 3.1 所示。. 16.
(33) 第三章 SRC 柱接鋼梁之梁柱接頭實驗. 3.3 試體設計 試驗規劃六組試體如表 3.1 所示，以 SRC 柱之鋼骨與鋼梁撓曲 強度比值、強柱弱梁比值為試體研究參數。試體名稱之 SR 代表鋼 骨柱與鋼梁撓曲強度比值 (Strength Ratio)，R8 或 R6 代表 SRC 柱內 主筋號數為#8 或#6。基於國內常用的 SRC 梁與柱構件尺寸以及施工 的便利性，試體之設計考量國內工程界可能採用之尺寸範圍，故設定 試體的柱梁鋼骨撓曲強度比值為 0.8 至 0.4。另一研究參數為強柱弱 梁比值，藉由使用#8 與#6 的柱主筋以改變 SRC 柱之 RC 部分之強 度作為研究參數。 試驗的 SRC 柱斷面示意如圖 3.2 所示，柱內鋼骨與鋼梁均採用 A572 Gr. 50 的鋼材，並使用 28 天抗壓強度為 4000 psi 的混凝土以 包覆柱內的鋼骨。六組試體的柱斷面尺寸均為 450 × 450 mm，於柱的 四個角落配置 3 根鋼筋做為柱內主筋，共 12 根主筋；而箍筋均採用 #3 鋼筋。 六組試體之鋼梁的尺寸均固定為 H280 × 120 × 10 × 20 之銲接組合 H 型鋼，而梁長的設定為配合實驗室的設備，從加載點至 SRC 柱面共 2160 mm；柱內鋼骨以銲接的方式組合成十字型或 H 型鋼骨，各組試. 17.

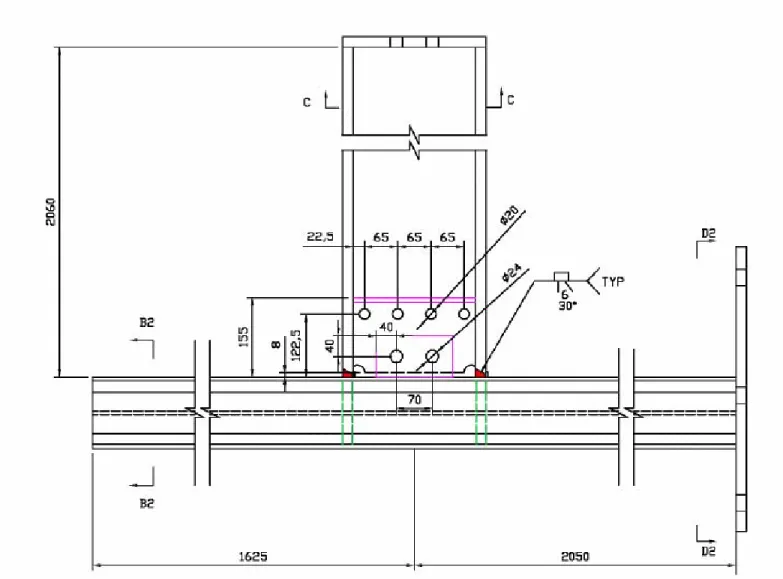

(34) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 體之柱內鋼骨尺寸都是根據鋼柱與鋼梁的撓曲強度比值決定，其設計 如圖 3.3 至 3.6 所示。 SRC 柱內箍筋的配置在非圍束區處間距均為 100 mm，採用閉合 型式之箍筋，如圖 3.7 所示；圍束區處的間距為 65 mm，並加上角隅 繫筋增加束制力；而接頭交會區的箍筋間距為 65 mm，採 4 支 90+135 度彎鉤之周邊箍筋搭配角隅繫筋組合而成，如圖 3.8 所示；箍筋整體 配置圖如 3.9 所示。圍束區與交會區之箍筋擺放間距較為緊密，其原 因為藉由較小間距的箍筋配置以提供接頭交會區之混凝土較大的束 制力，以提升交會區之強度，使交會區不致有嚴重之剪力破壞。另外， 為了使鋼梁所承受的彎矩能有效傳入交會區內，於柱內鋼骨加銲連續 板，其厚度均與鋼梁翼板相同。 參考以往 RCS 梁柱接頭研究之設計方式，於柱面處之鋼梁腹板 兩側加銲承壓面板 (Face Bearing Plate, FBP)。承壓面板位於鋼梁上 下翼板間，可增加接頭強度與勁度、延緩混凝土局部開裂與壓碎、並 提供混凝土額外的圍束 (ASCE Task Committee, 1994)。由日本之研 究，柱內鋼骨與鋼梁皆無剪力釘的設置，故本研究之試體不加銲剪力 釘。. 18.
(35) 第三章 SRC 柱接鋼梁之梁柱接頭實驗. 六組試體柱內鋼骨與鋼梁的標稱撓曲強度比值以及 SRC 柱與鋼 梁的標稱撓曲強度比值整理於表 3.2。梁柱交會區受力之示意如圖 3.10。經檢核後各組試體於交會區的剪力強度均能滿足規範的要求， 其剪力強度之相關資料整理於表 3.3。 3.4 試體製作 試體之鋼梁皆以全滲透銲接於柱內之鋼骨翼板鋼梁與柱內鋼骨 先於鋼構廠銲接組裝後，進行銲道 UT 非破壞性檢測以確保銲接的品 質；再將銲接組裝完之半成品試體運至實驗室與鋼筋進行組合。柱內 鋼骨與柱端板以銲接固定，柱主筋亦以銲接固定於柱端版正確位置， 如照片 3.1 所示。 待試體之鋼骨與鋼筋組合完成後，進行應變計的黏貼，同時必須 做好防水的處理，以免灌漿時造成應變計的損壞。接著進行 SRC 柱 模板的組立作業，如照片 3.2 所示。模板組立完後，進行混凝土的澆 置，澆置的混凝土採用自充填混凝土 (Self-Compacting Concrete，簡 稱 SCC)，採用自充填混凝土時必須經過 (1) 坍流度試驗 (2) V 型漏 斗流出時間試驗及 (3) U 型試驗，如照片 3.3 至 3.5 所示。自充填混 凝土必須滿足坍流度試驗達 55 ~ 65 cm，V 型漏斗流出時間試驗達 7~20 秒及 U 型試驗達 300 以上。此混凝土的性能具有澆置過程不須. 19.
(36) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 施加任何震動搗實，完全藉由自身之充填性能填充至鋼筋間隙及模板 內之各角落，因此滿佈鋼筋與鋼骨的 SRC 柱採用自充填混凝土有其 益處。在澆置同時須製作混凝土圓柱試體，以便測試混凝土之強度。 混凝土灌漿完成後進行 28 天的試體養護。鋼骨、鋼筋材料性質 試驗依據規範施作，鋼材的拉力試片由鋼骨的翼板及腹板切割取得， 鋼筋亦進行拉力試驗，鋼骨與鋼筋的拉力試驗強度如表 3.4、3.5 所 示。混凝土的抗壓試驗於 7、14、21、28 天並隨著試驗的進行，進行 抗壓試驗，其抗壓試驗強度如表 3.6 所示。 3.5 試驗設置 本次研究於國立交通大學之大型結構實驗室進行實尺寸鋼梁接 SRC 柱接頭之反覆載重試驗，試體設置如圖 3.11、照片 3.6 所示。試 體固定於實驗室之強力地板與反力牆上。為了避免試體於反覆載重試 驗中鋼梁產生面外側向變形，在鋼梁的兩側添加一組槽型鋼之側向支 撐。試驗採用 MTS 水平油壓致動器進行反覆加載，此油壓致動器固 定於反力牆上，並施力於鋼梁端部以模擬地震時產生側向位移之情 況。. 20.
(37) 第三章 SRC 柱接鋼梁之梁柱接頭實驗. 3.6 量測系統 為了得知梁柱交會區受剪力作用下的變形情況，在交會區對角線 架設測微儀 (π-Gage)；另外，為了得知於梁端加載時 SRC 柱變形的 情形，於是在柱內鋼骨之連續板之正下方架設測微儀 (Dial-Gage)， 如圖 3.12 所示。待實驗結束後藉著讀取 π-Gage 之讀數，計算試體 於反覆加載試驗中梁柱交會區之剪力變形，同時藉由讀取 Dial-Gage 讀數進而求得柱的變形與梁柱交會區處之旋轉情形。同時為了瞭解鋼 梁與 SRC 柱內鋼骨與鋼筋於受外力作用時之應力分佈情形，在主筋 與箍筋上黏貼單軸應變計，為求能有效了解交會區剪力變化之情形， 於是在柱內鋼骨腹板上黏貼三軸應變計，而應變計之分布情況如圖 3.13 至圖 3.15 所示。 3.7 試驗程序 於試體梁端的反覆加載程序是以位移控制 MTS 水平油壓致動 器，使油壓致動器反覆伸縮以達設定之位移歷時目標，其位移歷時行 程是根據 AISC (2005) 之規定，如圖 3.16 所示。加載歷程為 0.375%、 0.5%、0.75%之變位角各六個迴圈，1%之變位角施加四個迴圈，1.5% 至 6%則分別施加兩個迴圈，之後每增加 1%之變位角則加載兩個迴 圈，直至試體破壞為止。. 21.
(38) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 第四章 試驗結果與討論 4.1 試驗行為 本研究試驗程序採位移歷時控制，試驗過程中於油壓致動器達各 個迴圈最大位移時進行觀測及記錄。為了觀察混凝土的開裂情形，試 驗前於 SRC 柱表面粉刷白漆並於梁柱接頭區繪製 10 cm x 10 cm 之 方格以便觀察裂縫發展之情況；此外，為了觀測鋼梁的降伏狀況，在 鋼梁承受彎矩較大的區域附近塗上石灰，利用石灰剝落的情形來判定 試體的降伏程度。以下描述各組試體在試驗進行之破壞情況與行為。 4.1.1 試體 SR0.8-R8 試體 SR0.8-R8 在層間變位角 0.75%時，發現交會區側面混凝土 與柱上方混凝土出現些許的細微剪力裂縫，隨著梁端變位增加，交會 區之剪力裂縫快速成長並往柱面方向延伸。層間變位角 1%時，鋼梁 翼板石灰剝落，且鋼梁翼板與柱交接處之混凝土亦出現些微被擠開的 現象，如照片 4.1 所示。層間變位角 1.5%時，交會區混凝土剪力裂縫 數量持續增加且裂縫長度持續增加。層間變位角 2%時，鋼梁處混凝 土被擠壓出些微裂縫，交會區混凝土剪力裂縫數量與寬度持續增加， 沿主筋方向出現細微水平裂縫，如照片 4.2 所示；且鋼梁翼板降伏區 域增加，鋼梁腹板出現些微降伏的情況。層間變位角 3%時，鋼梁處 22.
(39) 第四章 試驗結果與討論. 混凝土被擠壓出約 1 mm 的間隙，承壓面板與混凝土間有局部開裂， 如照片 4.3 所示。層間變位角 4%時，鋼梁處混凝土被擠壓出現間隙 達 3 mm，承壓面板與混凝土間有明顯的開裂，如照片 4.4 所示。層 間變位角 5%時正方向時，鋼梁處混凝土被擠壓達 5 mm 之間隙，且 柱上方混凝土有明顯開裂隆起的現象，如照片 4.5 所示，此時試體強 度已降至最大載重之 50%，確定試體已破壞，故停止試驗。此組試體 之正、負最大載重分別為＋159.0 kN 與－156.5 kN。 4.1.2 試體 SR0.6-R8 試體 SR0.6-R8 行為與前述試體 SR0.8-R8 約略相同，相同之處 在於鋼梁翼板出現石灰剝落、鋼梁處混凝土被鋼梁擠壓而破碎以致有 間隙的產生、交會區剪力裂縫的形成隨著載重的增大而增加等現象， 如照片4.6至4.12所示。梁端位移進入層間變位角4%第二迴圈負方向 時，承壓面板與混凝土間有明顯的拉開，交會區混凝土剪力裂縫錯綜 複雜，此時柱上方混凝土有明顯開裂隆起的現象，試體強度已降至最 大載重之45%，確定試體已破壞，故停止試驗。此組試體之正、負最 大載重分別為＋147.9 kN與－142.7 kN。. 23.
(40) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 4.1.3 試體 SR0.4-R8 試體 SR0.4-R8 之行為亦與前兩組試體約略相同，相同之行為可 見照片 4.13 至 4.18。試體 SR0.4-R8 較為不同之行為在於交會區之 剪力裂縫較前兩組試體延伸較廣 (如照片 4.18 所示)。梁端層間變位 角 4%第一迴圈負方向時，承壓面板與混凝土間有明顯的拉開，伴隨 著破壞的聲響，試體強度迅速降至最大載重之 50%，故停止試驗。此 組試體之之正、負最大載重分別為＋147.3 kN 與－140.7 kN。 4.1.4 試體 SR0.8-R6 試體 SR0.8-R6 在層間變位角 0.75% 前，裂縫皆發展於鋼梁翼板 角落處之混凝土附近。層間變位角 1%時，鋼梁翼板石灰剝落，且鋼 梁翼板與柱交接處之混凝土亦出現些微被擠開的現象，如照片 4.19 所示。層間變位角 1.5%時，交會區混凝土剪力裂縫數量持續增加， 且裂縫長度持續增加。層間變位角 2%時，鋼梁處混凝土被擠壓出約 1 mm 的間隙，交會區混凝土剪力裂縫數量與寬度持續增加，沿主筋 方向出現細微水平裂縫，且鋼梁翼板降伏區域增加；鋼梁腹板出現降 伏的情況，如照片 4.20、4.21 所示。層間變位角 3%時，鋼梁處混凝 土被擠壓出約 3 mm 的間隙，如照片 4.22 所示，承壓面板與混凝土間 有局部開裂。層間變位角 4%第二迴圈正方向時，鋼梁處混凝土被擠. 24.
(41) 第四章 試驗結果與討論. 壓達 5 mm 之間隙，承壓面板與混凝土間有明顯的開裂，且柱上方混 凝土有明顯開裂隆起的現象，如照片 4.23 至 4.25 所示，此時試體強 度已降至最大載重之 50%。此組試體之正、負最大載重分別為＋159.4 kN 與－165.6 kN。 4.1.5 試體 SR0.6-R6 試體 SR0.6-R6 之行為與前述試體 SR0.8-R6 約略相同，相同之 處在於鋼梁翼板出現石灰剝落、鋼梁處混凝土被鋼梁擠壓而破碎以致 有間隙的產生、交會區剪力裂縫的形成隨著載重的增大而增加等現象 如照片4.26至4.32所示。梁端位移進入層間變位角4%第一迴圈負方向 時，承壓面板與混凝土間有明顯的拉開，交會區混凝土剪力裂縫錯綜 複雜，此時柱上方混凝土有明顯開裂隆起的現象，試體強度已降至最 大載重之45%，確定試體已破壞，故停止試驗。此組試體之正、負最 大載重分別為＋147.5 kN與－153.2 kN。 4.1.6 試體 SR0.4-R6 試體 SR0.4-R6 之行為亦與前兩組 R6 試體約略相同，相同之行為 可見照片 4.34 至 4.39。梁端層間變位角為 4%第一迴圈負方向時，承 壓面板與混凝土間有明顯的拉開，伴隨著破壞的聲響，此時試體強度. 25.
(42) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 已降至最大載重之 50%，故停止試驗。此組試體之之正、負最大載重 分別為＋148.4 kN 與－147.7 kN。 4.2 梁柱接頭之變形量測與分析 本節將經由 Dial-Gage 與 π -Gage 所量測到的資料進一步分析 計算，以求得試體於試驗中柱撓曲變形轉角、交會區剪力變形轉角、 以及鋼梁與柱混凝土壓碎所造成之轉角，藉此了解試體於反覆載重之 下之行為。量測系統配置如圖 4.1，該符號定義如下。. a ：梁柱交會區量測的長度。 b ：梁柱交會區量測的寬度。 d b ：梁深。 d c ：柱深。 H ：柱長度。. L ：施力點至柱面距離。. γ ：梁柱交會區剪力變形 (交會區受剪力作用產生之轉角)。 δ b+cc ：鋼梁與柱混凝土壓碎造成梁端變形分量。 δ c ：柱變形造成梁端變形分量。. 26.
(43) 第四章 試驗結果與討論. δ pz ：梁柱交會區剪力變形造成梁端變形分量。 δ pz,c ：梁柱交會區剪力變形造成柱變形分量。 δ T ：梁端總位移。 δ1 、 δ 2 ：Dial-Gage 量測之變形量（伸長為正，縮短為負）。 δ 3 、 δ 4 ： π -Gage 量測之變形量（伸長為正，縮短為負）。 θ c ：柱旋轉角。 θ T ：梁端總轉角。 4.2.1 梁端變形分量 如圖 4.2 所示，梁端的總變形 δ Τ 分別由梁柱交會區剪力變形所造 成的梁端變形分量 δ pz 、柱變形所引致的梁端變形分量 δ c 及梁與柱混 凝土壓碎所造成之轉角的變形所引致梁端變形分量 δ b+cc 所組成，其關 係如下：. δ T = δ pz + δ c + δ b+cc. (4-1). 交會區剪力變形所造成梁端變形分量如圖 4.3 所示，其中 γ 為梁柱 交會區之剪力變形量，但此圖與實際情形不同，於實驗過程中 A 點 與 B 點均為不可位移，圖 4.4 所示之結果必須以柱兩端點為鉸接點的 情況重新考慮並加以修正。實際試體行為應以梁柱交會區中心為圓心 27.
(44) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 做剛體之旋轉，因交會區旋轉所造成的梁端變形分量為. ⎛ H − db ⎞⎛ 1 ⎞ ⎟⎜ L + dc ⎟ ，實際梁柱交會區所造成梁端變形分量可表示為 H ⎝ ⎠⎝ 2 ⎠. γ⎜. ⎡⎛ H − db ⎞⎛ 1 ⎞ 1 ⎤ ⎟⎜ L + dc ⎟ − dc ⎥ H ⎝ ⎠⎝ 2 ⎠ 2 ⎦ ⎣. δ pz = γ ⎢⎜. a 2 + b2 (δ3 − δ 4 ) γ= 2ab. (4-2). (4-3). 至於由柱變形所引致的梁端變形分量，由圖 4.1 所示，利用 δ 1 與 δ 2 量測得的旋轉角 θ c 與梁端至柱中心相乘，則可得柱變形所提供梁端之 變形。柱變形所提供梁端之變位之表示如下：. ⎛ ⎝. 1 2. ⎞ ⎠. δ c = θc ⎜ L + d c ⎟ ⎡⎛ H − db ⎞ ⎤ ⎟b⎥ H ⎠ ⎦ ⎣⎝. δ pz,c = γ ⎢⎜ θc =. δ1 − δ 2 − δ pz,c db. (4-4). (4-5). (4-6). 鋼梁與柱混凝土壓碎所造成之轉角變形，如圖 4.5 所示，所提供 之梁端變位，可以梁端所量得的總位移 δ T 扣除梁柱交會區與 SRC 柱 所造成梁端變形分量，由(4-1)可得：. 28.
(45) 第四章 試驗結果與討論. δ b+cc= δ T − δ pz − δ c. (4-7). 總位移 δ T 可以由油壓致動器所得的資料獲得。 4.2.2 試體之變形轉角量測與結果分析 SRC 梁柱接頭試體各部份轉角請參照表 4.1 試體 SR0.8-R8 試體 SR0.8-R8 之遲滯迴圈圖、梁柱交會區轉角、柱轉角、鋼梁 及柱混凝土壓碎所造成之轉角的關係如圖 4.6 至 4.9 所示。於圖 4.6 可以看出試體能完成 4% 弧度之迴圈，表示整體接頭的變形能力好。 柱與交會區的變形都很有限，該特徵從圖 4.7 與圖 4.8 可明顯看 出，交會區正方向最大轉角為+0.24%，負方向為-0.12%；柱正方向最 大轉角為+0.03%，負方向為-0.29%，圖 4.7 顯示交會區已有些微之遲 滯迴圈現象，乃因接頭交會區處的混凝土已有許多細微裂縫。 從圖 4.6 可看出座標原點附近之迴圈有束縮的現象，該處之勁度 相對於其他部分低，可能原因之一為梁端受反覆載重時將鋼梁翼板與 柱交界面的混凝土推擠壓碎，故當鋼梁受力回到載重小時，鋼梁翼板 沒有受到混凝土的束制，故造成勁度的下降。. 29.
(46) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 根據上節敘述，梁端所量得的總位移是由鋼梁與柱混凝土壓碎、 梁柱交會區及柱所造成的梁端變形分量所疊加，由此得知試體整體梁 遲滯行為是由鋼梁與柱混凝土壓碎所造成之梁端變位分量所控制。 圖 4.10 顯示交會區剪力與剪力變形之關係，可以看出交會區處剪 力達 1000 kN 以上時，剪力變形達約 1.5%弧度，並有遲滯迴圈之行 為，表示試體受到外力作用時交會區仍有一定幅度的非彈性變形。試 體最終破壞後將混凝土敲除以觀察內部，發現鋼柱翼板隆起且鋼柱內 連續板的銲道以及鋼柱翼板與腹板之銲道有破壞之情形，可能原因為 銲接品質不佳。 試體 SR0.6-R8 試體 SR0.6-R8 之遲滯迴圈圖、梁柱交會區轉角、柱轉角、鋼梁 及柱混凝土壓碎所造成之轉角的關係如圖 4.11 至 4.14 所示。於圖 4.11 可以看出整體接頭轉角正方向達 2.98%弧度；負方向達 3.02%，接頭 的韌性能力不良。 圖 4.12 與圖 4.13 可明顯看出，本試體交會區與柱的變形量都很 小，接頭整體的轉角變形行為均由鋼梁與柱混凝土壓碎所造成之轉角 變 形 行 為 所 主 導 ， 交 會 區 正 方 向 最 大 轉 角 為 +0.23% ， 負 方 向 為 -0.14%；柱正方向最大轉角為+0.16%，負方向為-0.06%，於接頭交會. 30.
(47) 第四章 試驗結果與討論. 區亦有些微的非彈性遲滯行為，亦顯示於圖 4.15 交會區剪力與剪力 變形圖，交會區處剪力變形達約 1.2%弧度。試體破壞後將混凝土敲 除，發現破壞模式同 SR0.8-R8，為連續板銲道以及鋼柱翼板與腹板 之銲道破壞。 試體 SR0.4-R8 試體 SR0.4-R8 之遲滯迴圈圖、梁柱交會區轉角、柱轉角、鋼梁 及柱混凝土壓碎所造成之轉角的關係如圖 4.16 至 4.19 所示。於圖 4.16 可以看出整體接頭轉角正方向達 3.96%弧度；負方向達 4.03%，整體 接頭仍有良好的變形能力。 試體整體變形由鋼梁與柱混凝土壓碎所造成之轉角變形行為所 主控，交會區正方向最大轉角為+0.36%，負方向為-0.47%；柱正方向 最大轉角為+0.11%，負方向為-0.06%，相對於鋼梁與柱混凝土壓碎所 造成之轉角變形是很小的，如圖 4.17 至圖 4.19 所示。圖 4.20 顯示交 會區剪力與剪力變形之關係，此組試體柱鋼骨尺寸較小，故可以明顯 看出交會區處剪力變形較大，且遲滯行為較為明顯。試體之破壞模式 亦為連續板銲道以及鋼柱翼板與腹板之銲道破壞。. 31.
(48) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 試體 SR0.8-R6 試體 SR0.8-R6 之遲滯迴圈圖、梁柱交會區轉角、柱轉角、鋼梁 及柱混凝土壓碎所造成之轉角的關係如圖 4.21 至 4.24 所示。於圖 4.21 可以看出整體接頭轉角正方向達 4.0%弧度；於負方向也達 4.02%， 試體能完成 4% 弧度之迴圈，表示整體接頭的變形能力好。 圖 4.22 與圖 4.23 顯示，柱與交會區的變形都很有限，交會區正 方向最大轉角為+0.26%，負方向為-0.27%；柱正方向最大轉角為 +0.29%，負方向為-0.35%，圖 4.25 顯示交會區已有些微之遲滯迴圈 現象，交會區處剪力變形最大達約 1.5%弧度。試體破壞模式推測為 連續板銲道或鋼柱翼板與腹板之銲道破壞。 試體 SR0.6-R6 試體 SR0.6-R6 之遲滯迴圈圖、梁柱交會區轉角、柱轉角、鋼梁 及柱混凝土壓碎所造成之轉角的關係如圖 4.26 至 4.29 所示。於圖 4.25 可以看出整體接頭轉角正方向達 3.0%弧度；於負方向達 2.98%，表 示整體接頭的變形能力不良。 圖 4.27 與圖 4.28 顯示柱與交會區的變形都很有限，交會區正方 向最大轉角為+0.24%，負方向為-0.13%；柱的正方向最大轉角為 +0.38%，負方向為-0.42%，於接頭交會區處的混凝土已有許多細微裂 32.
(49) 第四章 試驗結果與討論. 縫，圖 4.30 顯示交會區已有些微之遲滯迴圈現象，交會區處剪力變 形達約 1%弧度。與前幾組試體比較，發現在試驗過程中試體的行為 類似，所以推測試體的破壞仍為連續板銲道或鋼柱翼板與腹板遭拉裂 所致。 試體 SR0.4-R6 試體 SR0.4-R6 之遲滯迴圈圖、梁柱交會區轉角、柱轉角、鋼梁 及柱混凝土壓碎所造成之轉角的關係如圖 4.31 至 4.34 所示。於圖 4.31 可以看出整體接頭轉角正方向達 4.02%弧度；於負方向達 3.97%，表 示整體接頭能有良好的變形能力。 從圖 4.32 與圖 4.33 可看出柱與交會區均很有限，正方向最大轉 角為+0.14%，負方向為-0.13%；柱正方向最大轉角為+0.22%，負方 向為-0.74%。在持續的反覆載重下，於接頭交會區處出現大量的微裂 縫，最終交會區處剪力變形約達 1% 弧度。仍推測鋼柱連續板銲道或 鋼柱翼板與腹板銲道遭拉裂造成試體的破壞。 4.3 試體交會區局部應變結果 本研究於各試體梁柱交會區處 SRC 柱內之鋼骨翼板、鋼骨腹板、 主筋及箍筋黏貼應變計。擷取於層間變位角 0.5%、1.0%、2.0%、3.0%. 33.
(50) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 與 4.0%時之應變資料，探討試體於交會處之應變分佈以及趨勢，以 更深入了解鋼梁接 SRC 柱之交會區處之力學傳遞機制。 從應變計資料可以知道黏貼處的應變值都很小，即便鋼梁層間變 位角已達 4.0%弧度而應變值仍保持於 0.005 內，表示應變計黏貼的各 處均還保持於彈性範圍之內，而且各組試體均有類似的情形。造成此 種情況的主要原因為交會區的設計剪力強度遠大於需求剪力強度，且 柱內鋼骨的設計又以縮小尺寸為本次研究主要訴求，所以交會區剪力 強度由佔大部分的混凝土所提供。試驗終止並非交會區達極限強度而 破壞，而是因為鋼梁受反覆載重作用時使鋼梁與 SRC 柱交界面附近 之混凝土遭壓碎，導致柱內鋼骨直接受力使鋼柱內連續板之銲道受拉 而破壞。 因為 SRC 柱內鋼骨由大量的混凝土所包覆，即便鋼梁在較大層間 變位角的情況下，柱內鋼骨仍不易變形；另外，鋼梁尺寸也遠小於整 體 SRC 柱，當鋼梁受反覆載重作用時，並不易驅動梁柱交會區使其 變形，所以交會區內圍束箍筋應變值也均未達降伏應變。 4.4 試體極限強度 本研究試驗之六組試體其韌性行為有所差異，然而六組試體之實 驗最大載重差異有限。表 4.2 為檢討六組試體之最大彎矩實驗值與鋼 梁塑性彎矩強度之關係。鋼梁之塑性彎矩強度 Mns 為依據試片所得之 34.
(51) 第四章 試驗結果與討論. 材料降伏強度計算而得，最大彎矩實驗值 Mu,test 則計算當梁端達最大 載重時於柱面之彎矩值。六組試體的 Mu,test/Mns 比值分別為 1.10、 1.03、1.02、1.14、1.06 與 1.03，表示試體之鋼梁已達其塑性彎矩強 度；亦即顯示 SRC 柱縱然包覆著極小之鋼骨，鋼梁傳遞至柱鋼骨的 彎矩能由 SRC 柱所承受，柱內的小鋼骨斷面能與 RC 有合成之效 應。 試體交會區的剪力強度檢討表列於表 4.3，表中之交會區剪力強 度 Vn 為依據規範將鋼骨與 RC 之剪力強度疊加，最大需求剪力實驗 值 Vu 則為計算梁端達最大載重時交會區之剪力，其中混凝土抗壓強 度採圓柱試體於 31 天與 42 天抗壓試驗之值為 31.4 Mpa。六組試體的 Vu/Vn 比值為 0.68、0.62、0.71、0.75、0.68 與 0.75，表示試體達極限 載 重 時 交 會 區 內 剪 力 已 達 其 剪 力 強 度 之 60% 以 上 ， 其 中 試 體 SR0.8-R6 與 SR0.4-R6 之比值皆達 0.75，以致於該試體交會區之剪力 裂縫較其他四組試體廣泛。表 4.3 亦顯示最大需求剪力實驗值遠大於 SRC 柱內鋼骨之剪力強度，而實驗結果顯示僅有些微之遲滯行為， 因此可結論縱然柱鋼骨斷面小交會區之剪力強度仍能有與 RC 合成之 效應，提供足夠的剪力強度。. 35.
(52) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 第五章 結論與建議 5.1 結論 本研究共進行六組 SRC 柱接鋼梁之梁柱接頭試驗，試體之 SRC 柱與鋼梁標稱撓曲強度比值，ΣM C / Σ( M ns ) B，介於 2.04 至 3.53 之間； 而 SRC 柱內鋼骨與鋼梁標稱撓曲強度比值， Σ( M ns ) C / Σ( M ns ) B ，則 介於 0.42 至 0.82 之間；交會區之設計剪力強度與需求剪力強度之比 值， Vn / Vu ，介於 1.36 至 1.69 之間。綜合試驗之結果提出結論如下：. 1. 本研究試體之 SRC 柱內鋼骨撓曲強度雖小於鋼梁之撓曲強度， 但梁柱接頭試驗結果顯示鋼梁傳遞至柱內鋼骨的彎矩能由 SRC 柱所承受，亦即柱內鋼骨能與 RC 共同抵抗彎矩，因此鋼梁能發 展出其塑性彎矩強度。. 2. 六組試體之遲滯迴圈顯示試體能發展良好的韌性行為，而遲滯迴 圈有束縮之現象，原因在於鋼梁壓擠其周圍之柱混凝土與交會區 之剪力裂縫。. 3. 試驗結果亦顯示試體之梁柱交會區皆有足夠之剪力強度，使試體 受力達鋼梁之塑性撓曲強度時，梁柱交會區僅有些微之非彈性遲 滯行為，亦可證實縱然柱鋼骨斷面小，交會區之剪力強度仍能有 鋼骨與 RC 合成之效應。. 36.
(53) 第五章 結論與建議. 4. 實驗結果顯示，本次研究所採用的鋼梁接 SRC 柱接頭，在符合 設計規範所要求之強柱弱梁比值及擁有足夠的交會區剪力強度 時，可發揮良好的強度以及變形能力，則 SRC 柱可以有較為彈 性的設計 RC 與鋼骨之斷面。因本研究之試體數量有限，建議於 後續廣泛的研究後再行檢討規範對 SRC 柱之鋼骨與鋼梁撓曲強 度比值之限制。 5.2 建議. 1. 鋼梁接 SRC 柱之梁柱接頭試驗顯示鋼梁承受撓曲後會擠壓 SRC 柱之混凝土，造成混凝土之壓碎，建議往後之研究可朝於鋼梁增 加設置延伸之承壓面板 (Extended FBP)或加勁鐵筐以改善其耐 震行為。. 2. 本研究之試體規劃僅達 SRC 柱鋼骨對鋼梁撓曲強度比值為 0.4， 進一步之研究可降低比值以探討對 SRC 柱內鋼骨斷面極小時之 行為。. 3. 本研究之試體未含 RC 樓版與鋼承板，建議梁撓曲強度之計算需 考慮樓版之合成效應。. 4. 未來之研究試體之規劃建議儘量考量規範之限制值，如強柱弱梁 或交會區剪力強度之最低要求。. 37.
(54) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 參考文獻. AISC, (1999), Load and Resistance Factor Design Specification for Structural Steel, American Institute of Steel Construction. AISC, (2005), Seismic Provisions for Structural Steel Buildings. American Institute of Steel Construction, Chicago (IL). ACI, (2005), Building Code Requirements for Structural Concrete (ACI 318-05) and Commentary (ACI 318R-05), American Concrete Institute. AIJ, (2001), AIJ Standard for Structural Calculation of Steel Reinforced Concrete Structures, Architectural Institute of Japan. ASCE Task Committee on Design Criteria for Composite Structures in Steel and Concrete, (1994), Guidelines for Design of Joints between Steel Beams and Reinforced Concrete Columns. Journal of Structural Engineering, Vol. 120, No. 8, pp. 2330-2357. Cheng, C.-T., Chen, C.-C. (2005), Seismic Behavior of Steel Beam and Reinforced Concrete Column Connections. Journal of Constructional Steel Research, Vol. 61, No. 5, pp. 587-606. Chou, C. C. and Uang, C. M. (2002), Cyclic Performance of a Type of Steel Beam to Steel-Encased Reinforced Concrete Column Moment Connection. Journal of Constructional Steel Research, Vol. 58, pp. 637-663. Deierlein, G. G., and Noguchi, H., (2000), Research on RC/SRC column systems. Proceedings of Twelfth World Conference on Earthquake Engineering.. 38.
(55) 參考文獻. Deierlein, G. G., Sheikh, T. M., Yura, J. A., and Jirsa, J. O. (1989), Beam-Column Moment Connections for Composite Frames: Part 2, Journal of Structural Engineering, Vol. 115, No. 11, pp. 2877-2895. Fukuchi, Y., Wakamatsu, S., Oshima, M. (2002), Experimental Study on Stress Transfers of Joints of SRC Columns and Steel Beams. Summaries of Technical Papers of Annual Meeting, Architectural Institute of Japan, pp. 1085-1086. (in Japanese) Imanishi, M., Oshida, M., Fukazawa, K., Tachibana, M. (2003), Experimental Study on Strength of Steel Beam-to-SRC Column Connections. (Part. 7. Experiment. of. Exterior. Beam-column. Connections) Summaries of Technical Papers of Annual Meeting, Architectural Institute of Japan, pp. 1091-1092. (in Japanese) Kitano, A., Joh, O., and Goto, Y. (2004), Experimental Study on Ultimate Shear Strength of Interior Beam-Column Joints of Steel and Reinforced. Concrete. Structure.. Proceedings. of. 13th. World. Conference on Earthquake Engineering, Vancouver, Canada. Okayasu, T., Fukumoto, T., Tomita, A., Fukuda, T., Kawano, K., Yanguchi, T. (2000), Experimental Study of Joints Between Steel Beam and Steel Reinforced Concrete Columns with H-shape Steel Part.1 Outline of Experiment and Results. Summaries of Technical Papers of Annual Meeting, Architectural Institute of Japan, pp. 1281-1282. (in Japanese) Oshida, M., Imanishi, M., Fukazawa, K., Tachibana, M. (2003), Experimental Study on Strength of Steel Beam-to-SRC Column Connections (Part 6 Experiment of Exterior Beam-Column Connections) Summaries of Technical Papers of Annual Meeting, Architectural Institute of Japan, pp. 1089-1090. (in Japanese). 39.
(56) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. Sheikh, T. M., Deierlein, G. G., Yura, J. A., and Jirsa, J. O. (1989), Beam-Column Moment Connections for Composite Frames: Part 1, Journal of Structural Engineering, Vol. 115, No. 11, pp. 2858-2876. Parra-Montesinos, G., and Wight, J. K., (2000), Seismic Response of Exterior RC Column-to-Steel Beam Connections. Journal of Structural Engineering, Vol. 126, No.10, pp. 1113-1121. Yamashita, Y., Okamoto, T., Kei, T., and Ota, H. (2000), A Study on Strength Properties of Steel Beam to SRC Column Connection which has the Less Ratio of the Flexural Strength in Steel Part of SRC Column. Summaries of Technical Papers of Annual Meeting, Architectural Institute of Japan, pp. 1279-1280. (in Japanese) 陳昭榮 (1992)，「鋼骨鋼筋混凝土梁柱接頭行為研究」，碩士論文， 國立臺灣工業技術學院，碩士論文。 蔡克銓、于瑞佐、連陽、項維邦 (1995)，「半預鑄鋼骨鋼筋混凝土 梁柱接頭耐震行為」，結構工程，第十卷，第二期，35-51 頁。 陳沛清（2002），「鋼梁與 RC 柱複合構架之構件與接合行為研究」， 碩士論文，國立台灣大學土木工程研究所。 楊宗翰 (2004)，「鋼骨彎矩強度對 SRC 柱接鋼梁之梁柱接頭耐震性 能影響之研究」，國立交通大學土木工程學系碩士論文，翁正強 指導。 徐振益 (2004)，「交會區鋼骨剪力強度對 SRC 柱接鋼梁之梁柱接頭 耐震性能影響之研究」，國立交通大學土木工程學系碩士論文， 翁正強指導。 內政部 (2004)，「鋼骨鋼筋混凝土構造設計規範與解說」。. 40.
(57) 參考文獻. 翁正強、王暉舜 (2005)，「鋼梁與包覆箱型鋼管 SRC 柱之梁柱接頭 耐震性能」，結構工程，第二十卷，第四期，47-76 頁。. 41.
(58) 鋼梁與包覆型鋼骨鋼筋混凝土柱接頭韌性行為研究. 表 2.1 鋼梁接 SRC 柱之接頭相關文獻之試體 (Mns)C/(Mns)B. Vn/Vu. ΣMC/ΣMB. 0.20. 1.61. 1.30. 0.18. 0.83. 0.62. 0.33. 1.05. 0.62. 0.22. 1.00. 0.74. NO.4. 接合區上下分別以八角 形鐵筐補強，且鋼梁與 SRC 柱交界面再以 FBP 補強. 0.18. 0.83. 0.62. NO.5. 接合區上下分別以圓形 鐵筐補強. 0.18. 0.83. 0.62. NO.6. 鋼梁與 SRC 柱交界面以 FBP 補強. 0.12. 0.75. 0.48. NO.7. 接合區上下分別以八角 形鐵筐補強，且鋼梁與 SRC 柱交界面再以 FBP 補強. 0.12. 0.75. 0.48. 試體名稱 Yamashita et al.. 接頭區補強方式 接合處以擺放較密集之 箍筋增加強度. (2000) NO.1 NO.2. 鋼梁與 SRC 柱交界面以 FBP 補強. NO.3. Okayasu et al. (2000). 42. 破壞模式. 層間變位角 θ (%). 鋼梁達全塑性. 5.0. 鋼梁與 SRC 柱之交 接面之混凝土在受 壓時遭嚴重破壞， 實驗結束後交會區 也因剪力而破壞. 8.0.
(59) 表格. 表 2.1(續) 鋼梁接 SRC 柱之接頭相關文獻之試體 (Mns)C/(Mns)B. Vn/Vu. ΣMC/ΣMB. B50-D100. 0.11. 0.61. 0.86. B50-D130. 0.15. 0.68. 0.91. B50-D160. 0.20. 0.74. 0.96. B75-D100. 0.15. 0.62. 0.91. B100-D100. 0.19. 0.63. 0.95. 試體名稱. Fukuchi et al. (2002). Imanishi et al. (2003). 接頭區補強方式. B50-D100-H50. 接合處上下以較密集之 間距 50 mm 擺放箍筋. 0.11. 0.61. 0.86. B50-D100-H30. 接合處上下以較密集之 間距 30 mm 擺放箍筋. 0.11. 0.61. 0.86. 0.60. 0.80. 1.90. 0.60. 0.22. 1.90. 卜-4. 1.52. 0.70. 2.81. 十-7. 1.30. 1.19. 2.41. 1.30. 0.39. 1.77. 0.59. 1.08. 1.88. 0.50. 0.95. 1.10. 2.24. 1.29. 2.84. 1.26. 1.15. 1.85. 1.04. 1.50. 1.84. 卜-2 卜-3. Oshida et al.. 十-8. (2003). 十-9. 接合處以擺放較密集之 箍筋增加強度. 接合處以擺放較密集之 箍筋增加強度. 十-10 楊宗翰 (2004). SRC1-MR2.24 利用 4 支 90+135 度彎鉤 SRC2-MR1.26 之周邊繫筋，增加對交會 SRC3-MR1.04 區混凝土之圍束. 破壞模式. 層間變位角 θ (%). 5.0. 接頭區剪力破 壞，接合部主 筋、繫筋露出. 8.2 3.5 6.2 8.2. 接頭區剪力破 壞，接合部主 筋、繫筋露出. 8.4 7.5 6.0. 鋼梁上形成塑性 鉸. 5.3 5.2 6.2. 43.
