濕式清洗製程改善快閃記憶體金屬佈線與通道連接電阻降低研究

國 立 交 通 大 學

工學院半導體材料與製程設備學程

碩 士 論 文

濕式清洗製程改善快閃記憶體金屬佈線與通道連

接電阻降低研究

Contact resistance improvement by wet cleaning for Al/Cu metal interconnects of flash memories

研 究 生 : 李明修

指導教授 : 潘扶民 教授

濕式清洗製程改善快閃記憶體金屬佈線與通道連接電阻

降低研究

Contact resistance improvement by wet cleaning for Al/Cu

metal interconnects of flash memories

研 究 生：李明修 Student：Ming-Hsiu Lee 指 導 教 授：潘扶民 Advisor：Fu-Ming Pan 國 立 交 通 大 學 工學院半導體材料與製程設備學程 碩 士 論 文 A Thesis

Submitted to Degree Program of Semiconductor Material and Process Equipment

College of Engineering National Chiao Tung University in Partial Fulfillment of the Requirements

for the Degree of Master of Science

in Semiconductor Material and Process Equipment

July 2010

Hsinchu, Taiwan, Republic of China

濕式清洗製程改善快閃記憶體金屬佈線與通道連接電阻降低研究 學生：李明修 指導教授：潘扶民博士 國立交通大學工學院半導體材料與製程設備學程

摘要

在高密度快閃記憶體元件上，為了從有邊界通道金屬線製程上，獲 得更小的晶格尺寸，所以使用無邊界通道製程，但是 IMD 內金屬介電 層物質，將會因為蝕刻和蝕刻後清洗，而被侵蝕後退。這將會導致 Rv 電阻值升高，和 EM 電子遷移信賴度產生的問題〔1〕。 關於這個狀況，在 58nm 快閃記憶體元件上，利用氨化物和氟化物 的化學品來進行研究，我們發現鋁銅金屬側蝕狀況會因為氨化合物與鋁 金屬反應形成氧化鋁/鋁金屬/氨化合物的膠狀物質，附著於鋁銅金屬表 面上方式來減輕其狀況。 縮短氨化合物清洗時間以及足夠的異丙醇浸潤，產生類似膠狀物質 在去離子水清洗時，將可減少鋁銅金屬側蝕狀況在四甲基氫氧化銨與雙 氧水混合物方式，金屬蝕刻後的聚合物物質將可因為氫氧基與鋁反應產 生氫氧化鋁物質而去除；而雙氧水將會與鋁銅金屬表面產生氧化物層使 來避免金屬腐蝕。 另外，利用稀釋的硫酸/雙氧水加微量氫氟酸化合物(DSP+ ) 清洗鋁 及氧化鋁表面聚合物物質，DSP+_{本身氟離子〔F}-_{〕會與鋁金屬反應形成} 鋁氟化合物(AlFx)然後在去離子水清洗這一步被帶走，而硫酸與雙氧水 會讓鋁銅金屬表面形成氧化物質，讓氫氟酸在去離子水清洗後不致於因 殘留而繼續侵蝕鋁銅金屬，鋁銅金屬側蝕現象在 DSP+清洗後依然還是 存在的。

Contact resistance improvement by wet cleaning for Al/Cu metal interconnects of flash memories

Student：Ming-Hsiu Lee Advisor：Dr. Fu-Ming Pan

Degree Program of Semiconductor Material and Process Equipment National Chiao Tung University

Abstract

Borderless (BDL) vias landing on metal lines were demanded in high-density flash memory devices due to the reduced die size, internal dielectric (IMD) material recess in un-landed via dry etching and the Al-Cu metal line undercut caused by post-etch cleaning may lead to a high via resistance (Rv) and the EM reliability issue〔1〕. In this work, the Al-Cu loss mechanism in BDL-via cleaning by using amine- and fluoride-based chemicals was studied for 58 nm flash devices. We found that the Al-Cu undercut can be alleviated in heptadecylamine containing solvent by minimizing the formation of Al2O3/Al/HDA gel-like material; the shorter

heptadecylamine processing time with sufficient IPA rinses generated a thinner gel-like layer, leading to a small Al-Cu undercut in the deionizer water rinse step. For Tetra Methyl Ammonium Hydroxide/H2O2-containing

semi-aqueous solution, metal contained etched-residues can be removed by reaction of OH- with Al to form dissolved Al(OH)4-; addition of H2O2 will

form an oxidized passivation layer on the metal surface to prevent from metal corrosion. On the other hand, the Al/Al2O3 contained polymer was

removed by fluoride-based solvent or Dilution Sulfuric acid with Hydrogen peroxide and 100ppm of Hydrofluoric acid through the reaction with F- to form deionizer water dissolved AlFx byproducts; while H2SO4 and H2O2 in

DSP+ will oxidize Al to form Al2O3, that will be further etched by HF,

誌謝

能到交通大學重回校園進修，我特別感恩與珍惜。感恩的是能夠從 許多教授的課堂上學習到寶貴知識，尤其是我的指導教授 潘扶民教授 不厭其煩的在論文上的指導，付出的心力難以言喻。 同時要感謝 吳耀銓教授及 許鉦宗教授擔任學生的論文口試委 員，給予學生很多的指導才能讓學生完成論文寫作。 而要珍惜的是半導體學分班上的每一個學長、同學與學弟，這種學 生相處的氣氛是企業文化 裡不容易有的，而且有同學們與學生一起進修 互相砥礪讓學生在交通大學進修期間不致怠惰也能更努力完成課業。 同時也要感謝我的部門經理 吳志寧博士對我在課業進修上給予充 分的空間還有在報考交通大學在職專班前讓我能到德州進行研討會論 文報告，讓學生更增加信心與實力。 最後還要把這幾年的成果獻給我最親愛的家人，支持我的公司主管 與同事，沒有他們在時間與 精神上的支持，我不會有時間上的彈性。

目錄

中文摘要 ……… I 英文摘要……… II 誌謝……… III 目錄……… IV 表目錄……… VII 圖目錄………VIII 第一章 導論 ... 1 1.1 前言 ... 1 1.2 研究動機 ... 2 1.3 論文架構 ... 6 第二章 原理與文獻回顧 ... 7 2.1 鋁銅金屬導線製程步驟介紹 ... 7 2.1.1 微影製程： ... 7 2.1.2 乾式蝕刻(Dry Etching)製程： ... 9 2.1.3 去光阻製程： ... 13 2.1.4 殘留去光阻製程： ... 14 2.2 Ti/TiN金屬作用介紹 ... 16 2.2.1 鈦元素基本資料： ... 16 2.2.2 鈦元素物理性質： ... 16 2.2.3 鈦元素化學性質： ... 17 2.2.5 鈦元素元素應用： ... 18 2.3 鋁金屬導線金屬簡介 ... 20 2.3.1 鋁元素基本資料： ... 20 2.3.2 鋁的應用 ... 21

2.3.3 金屬化的要求包括： ... 21 2.3.4 金屬化的技術要求： ... 21 2.3.5 鋁金屬在乾式蝕刻環境腐蝕的機制 ... 22 2.3.6 鋁金屬在濕式清洗製程的腐蝕機制原理 ... 23 2.3.7 鋁金屬與氨水化合物，四甲基氫氧化銨，含氟離子的不 同化學品反應原理說明 ... 23 第三章 實驗材料 設計與方法 ... 26 3.1 實驗設計與方法 ... 26 3.2 實驗設備 ... 29 3.2.1 清洗工具TEL PR-300Z ... 29 3.2.2 單晶圓清洗工具SEZ SP4300 ... 30 3.2.3 橫切面量測工具SEM : Hitachi 5000 ... 31 3.2.4 電性量測工具Agilent 4073 &Cascade’s S300 ... 32 3.3 實驗材料 ... 32 3.3.1 化學品 ... 32 第四章 實驗結果與討論 ... 33 4.1 單層材料晶圓在EKC265 浸泡下蝕刻率收集結果 ... 33 4.1.1 化學品實驗條件: EKC265 65℃ 26min (水槽式清洗) ... 33 4.1.2 曝光未偏移的狀況： ... 33 4.1.3 曝光偏移的狀況： ... 34 4.1.4 電性結果分析(不同蝕刻及清洗條件比較) ... 35 4.1.5 電性結果結論(不同蝕刻及清洗條件比較) ... 36 4.1.6 電性結果整理如表 ... 36 4.2 不同清洗條件的SEM圖結果與討論 ... 38 4.2.1 SEM結果 ... 38

4.2.1.1 未清洗情況SEM ... 38 4.2.1.2 去光阻洗淨時間條件SEM測量 ... 39 4.2.1.3 去離子水時間增加條件SEM測量 ... 42 4.2.1.4 乾燥時間條件SEM測量 ... 44 4.2.1.5 潔淨時間條件SEM測量 ... 46 4.2.1.6 化學品TMAH/H2O2條件SEM測量 ... 48 4.2.1.7 化學品DSP+條件SEM測量 ... 52 4.2.1.8 橫切面結果結論 ... 52 4.2.2 藉由SEM結果分析不同清洗條件其反應發生模式 ... 53 4.2.3 EKC265 對於鋁銅金屬側向蝕刻模式分析 ... 53 4.2.3.1 反應模式討論 ... 55 第五章 結論與未來工作 ... 56 參考文獻 ... 58 自傳 62

表目錄

表 3.1 濕式清洗實驗條件。 ... 27

表 3.2 其他化學品清洗實驗條件。 ... 28

表 4.1 EKC265 蝕刻率收集結果 ... 33

圖目錄

圖 1.1 通道與鋁銅金屬連線蝕刻後切面鋁銅流失示意圖。 ... 2 圖 1.2 通道與鋁銅金屬連線偏移切面示意圖。... 3 圖 1.3 通道與鋁銅金屬連線偏移切面鋁銅金屬流失示意圖。 ... 4 圖 1.4 無邊界(BDL)金屬連線電性結果。 ... 5 圖 2.1 微影製程示意圖。 ... 8 圖 2.2 乾式蝕刻製程示意圖。 ... 13 圖 2.3 去光阻製程示意圖。 ... 14 圖 2.4 殘留光阻去除示意圖。 ... 15 圖 2.5 異丙醇及去離子水潔淨示意圖。 ... 15 圖 2.6 在純水、高氯酸或氫氧化鈉中的鈦電位pH圖。〔17〕 ... 18 圖 2.7 Ti/TiN在金屬連線製程應用。 ... 20 圖 2.8 鋁金屬連線腐蝕機制。〔27〕 ... 23 圖 2.9 鋁金屬與HDA反應機制。〔46〕 ... 24 圖 2.10 鋁金屬與TMAH反應機制。〔46〕 ... 24 圖 2.11 鋁金屬與DSP+_{反應機制。〔46〕} ... 25 圖 3.1 金屬連線清洗工具TEL PR-300Z反應室透視圖。 ... 30

圖 3.2 SEZ Single Process 4300。 ... 31

圖 4.1 未偏移蝕刻示意圖。 ... 34

圖 4.2 偏移蝕刻示意圖。 ... 34

圖 4.3 電性結果分析-不同蝕刻及清洗條件比較圖。 ... 35

圖 4.4 不同蝕刻條件電性結果分析圖。 ... 36

圖 4.6 未清洗條件SEM圖。 ... 38

圖 4.7 EKC265 清洗時間 26 分鐘SEM圖。 ... 39

圖 4.8 EKC265 清洗時間 12 分鐘SEM圖。 ... 40

圖 4.9 EKC265 清洗時間 15 分鐘SEM圖。 ... 41

圖 4.10 EKC265 26 分鐘(去離子水潔淨分兩次)SEM圖。... 42

圖 4.11 EKC 分 2 次洗淨(EKC 13 分鐘)*2 SEM圖。 ... 43

圖 4.12 異丙醇乾燥次數增加(6 步驟 →12 步驟)SEM圖。... 44 圖 4.13 異丙醇乾燥及氮氣乾燥時間增加(IPA2 秒,N28 秒) SEM圖。 ... 45 圖 4.14 異丙醇浸潤次數減少(20 步驟9 步驟)SEM圖。 ... 46 圖 4.15 異丙醇浸潤次數增加(20 步驟30 步驟)SEM圖。 ... 47 圖 4.16 TMAH化學品 10:1 40℃清洗 90 秒後SEM圖。 ... 48 圖 4.17 TMAH化學品 10:1 40℃清洗 150 秒後SEM圖。 ... 49 圖 4.18 TMAH/H2O2化學品 15:1 清洗 90 秒後SEM圖。 ... 50 圖 4.19 TMAH/H2O2化學品 15:1 清洗 120 秒後SEM圖。 ... 51 圖 4.20 DSP+_{化學品清洗 60 秒後SEM圖。} ... 52 圖 4.21 通道連接金屬清洗時鋁銅側蝕示意圖。 ... 53 圖 4.22 通道連接金屬較長時間的EKC265 清洗鋁銅側蝕示意圖。 .... 54 圖 4.23 通道連接金屬較短時間的EKC265 清洗鋁銅側蝕示意圖。 .... 54 圖 4.24 通道連接金屬IPA清洗時間縮短鋁銅側蝕示意圖。 ... 55 圖 4.25 通道連接金屬一般IPA清洗時間鋁銅側蝕示意圖。 ... 55 圖 4.26 通道連接金屬IPA清洗時間增加鋁銅側蝕示意圖。 ... 55

第一章 導論

1.1 前言

本論文內容主要是以蝕刻及濕式清洗方式改進避免金屬線側向蝕 刻導致線寬縮減。 半導體製程中在前段製程需將電容(electric capacity)及閘極(Gate) 做好佈局，最後將電容及閘極連通並封裝，其金屬連線(Metal Wiring) 及通道(Via)設計扮演相當重要的角色，一般會將字元線(World Line)及 位元線(Bit Line)以金屬線做導通，再以蝕刻方式做出通道連接金屬線。 在邏輯設計(Logic)上一般會使用多層次的金屬及通道設計來增加傳 輸，而在動態隨機存取記憶體(Dynamic Random Access Memory)則採取 單或雙層金屬及通道佈線來減低電阻增加。在快閃記憶體(Flash Memory) 方面，則因為為了顧及傳輸及儲存，又欲將電阻降低，所以採取二到四 層的金屬及通道佈局。而傳統記憶體的金屬及通道設計上為了讓電流能 通過，會將金屬線線寬設計大於通道寬度，以利通道連接到金屬線上， 一方面可減低曝光時的精準度負擔，另方面對於蝕刻製程參數的選擇 上，也比較能控制。然而當電晶體密度增加，要求線寬越小，相對地， 金屬佈局的尺寸也需要降低，以利更小尺寸的區域可容納更多的元件， 所以在金屬及通道設計上，降低其尺寸，並讓金屬線長度縮短，以增加 電流導通速度。在快閃記憶體要求存取速度及儲存能力上，就必須先將 金屬線寬縮小，並減少長度，為此，在曝光及蝕刻製程就遇到相當的挑 戰，如何在曝光能力未能達到相當精準情況下，完整地蝕刻出通道，並 且不讓金屬線損耗，以維持電流及電阻能力，將是製程良率的關鍵。 在目前的製程中發現，若金屬線與通道偏移大於 15%以上，蝕刻氣 體將會蝕穿旁邊氧化層，露出鋁銅合金金屬線如圖 1.1，第一張為蝕刻

後的 TEM 結果，蝕刻後可以發現被側蝕的狀況不太嚴重，但是在 HDA (heptadecylamine，C17H37N) 〔33〕〔34〕溼式清洗過程後會產生鋁銅合 金側蝕現象如第二張 TEM 圖，導致金屬線寬縮減，而使用氟化物化學 品的濕式清洗並未能避免鋁銅金屬側蝕狀況如第三張 TEM 圖所示，為 此，我們研究蝕刻及濕式清洗製程在通道-金屬線連接結構製作之改善 方法。

圖 1.1 通道與鋁銅金屬連線蝕刻後切面鋁銅流失示意圖。

1.2 研究動機

半導體業界致力於縮小閘極寬度以及金屬連線寬度以求得到最少 的使用面積獲得最大的經濟效率。在金屬連線中對於電阻值要求相當嚴 格，主要是為了避免電阻值太大會使的導電率太差，進而讓元件驅動太 慢，目前業界使用鋁銅材料作為導電層的導線，尤其在記憶體製程還是 以鋁銅為導線，雖然有些公司試著研究以銅為導線材料的製程，不過需 要更多的經費及銅汙染的問題需要防範，造成以低價為主的記憶體公司 卻步不前。為此如何在目前堆疊式的鋁銅金屬製程中降低鋁銅連線的電 阻值成為記憶體公司必要的工作了。因此半導體製程中因為空間設計關 係，需將金屬線路與連通通道的寬度設計為同樣寬度如圖 1.2，首先在 前面製程後的氧化層 TEOS 上填上鈦與氮化鈦層讓鋁銅金屬附著於上 面然後再佈上一層氮化鈦層作為曝光時的抗反射層，然後黃光塗布光阻

並曝光來得到所需要的金屬層線寬再利用蝕刻將曝光後的金屬層蝕刻 出所要的形狀，接著蓋上高密度電漿氧化層的阻障層再加上一層氧化層 TEOS，再來黃光製程將欲打開的金屬通道位置曝光開然後蝕刻將黃光 所曝光的位置蝕刻開，此時最重要的是曝光的位置是否能與前製程的鋁 銅金屬對準位置。若能完全對準，則蝕刻時會停留在氮化鈦層上。若是 未能對準而偏移則會使的鋁銅金屬露出而讓蝕刻氣體接觸到然後後面 通入氧氣的灰化製程將會與鋁銅金屬形成氧化鋁成分。

圖 1.2 通道與鋁銅金屬連線偏移切面示意圖。

在產品的電性驗證時因為發現有導通不良的狀況，所以進行橫切面 確認其連接狀況發現：通道與金屬線線寬相同下會造成曝光偏移。然後 蝕刻時因為需要“超出蝕刻”（Over Etch） 所以會造成鋁銅金屬線旁 邊的阻擋層超出蝕刻而使鋁銅金屬線裸露出。經過“灰化”（Ash）形 成氧化鋁然後經過濕式清洗、氮氣乾燥後形成空洞，因此導致鋁銅掏空 使的電阻值上升。 此論文主要研究目的就是針對鋁銅金屬因為過度蝕刻後形成氧化 鋁造成導線空洞化，利用濕式清洗製程改善空洞化現象如圖 1.3，在乾 蝕刻後的橫切面圖形式意如圖 A 所示，而在濕式清洗後因為會將鋁銅 TEOS

Via

TEOS HDP AlCu

TiN

TiN

---Ti

OE

ES

TEOS

Via

TEOS HDP AlCu

TiN

TiN

---Ti

OE

ES

金屬側蝕而在填入鎢金屬後會形成空洞現象如橫切面示意圖如圖 B 所 示。 A

圖 1.3 通道與鋁銅金屬連線偏移切面鋁銅金屬流失示意圖。

由產品的電性測試結果得知：當黃光曝光偏移寬度達 50nm 時，電 阻的數值有點大於偏移 30nm，因為當曝光偏移超過 30nm 後鋁銅金屬 裸露的面積將比較多，此時接觸到化學品面積就比較大，接觸面積大鋁 銅金屬與化學品反應就多，將會使得鋁銅合金流失越多，尤其到後面異 丙醇清洗乾燥加上去離子水清洗就會將反應出的氧化鋁帶走形成比 30nm 更大的空洞，此空洞在後面鎢填入製程無法完全接觸到，就會讓 電阻值升高，甚至短路，所以電性結果表現就相當不好。而電阻的數值 表現上偏移 50nm 大於偏移 30nm 和未偏移的條件，前面對於 30nm 以 上的偏移做了相關說明，針對 30nm 以及未偏移狀況做一說明。因為 30nm 偏移其面積較小所以電性表現上較 50nm 為佳，然而因為還是有 部分面積會接觸到化學藥品所以還是會有氧化鋁被帶走，但是因為鋁銅 金屬面積小鈦合物面積大所以被反應部分較少因此電阻值跟未偏移部 分接近，差異性較少。而未偏移因為鋁銅金屬未被裸露出，化學品指接 觸到鈦化合物所以未能與鋁銅金屬反應所以沒有氧化鋁流失的狀況，而 在後面鎢金屬填入製程可以完全的接觸到鈦化合物層，導電性就比較有 TEOS Via TEOS HDP W AlCu  曝光偏移說明: HDA 氨類溶劑清洗製程 Metal Via TEOS TEOS HDP W AlCu TiN TiN ---Ti TiN TiN ---Ti Metal

○

B

○

A

偏移的部分較好，電阻值就較低。 當通道與金屬線對準偏移寬度越大，電阻結果越大如圖 1.4 所表 示，首先圖 A 主要是量測晶圓其中兩組 100nm 範圍的選樣電性比對結 果，曲線表現為往上越直代表導電持久能力越佳，也就是鋁銅金屬使用 壽命越長，未偏移條件為中間較直的線條，而偏移 30~50nm 較未偏移 條件的電性結果往右偏移，也就是偏移條件的鋁銅金屬在測量開始就已 經較難導通的現象了代表電阻值偏高。而圖 B 為對單一個晶片每個接觸 點詳細的電阻值量測，同樣是線性越直越好，越往上表示可通過電流越 多越直表示電流值越穩定，而偏右邊表示電流通過越來越少，也就是電 阻值偏大，圖 B 當中以未偏移條件的線型較直而偏移 30nm 距離的稍微 靠右，偏移 50nm 距離比較靠右邊，所以可得知味偏移的條件其電阻值 較低，而偏移 30nm 的條件稍微較差，而偏移 50nm 條件比較電阻值最 高，甚至有未導通的現象了，表示可能鋁銅金屬已經流失了。所以需要 利用橫切面的方式來檢查鋁銅金屬的狀況。

圖 1.4 無邊界(BDL)金屬連線電性結果。

○

A

○

B

1.3 論文架構

本論文首先將鋁銅金屬通道做一說明，然後將鋁銅金屬側蝕狀況及 發生原因敘述，再來把未發生曝光偏移，以及曝光偏移發生其電性結果 做一說明並稍加分析。 在第二章裡一開始先將鋁通金屬通道製程程序做一說明，然後針對 鋁銅金屬通道製程中做為阻障層、附著層及抗反射層的鈦元素的基本資 料、特性及應用藉由參考文獻內容詳加敘述說明。接著再將鋁金屬元素 的內容也同樣做一說明，並針對為何在此製程中鋁銅金屬會發生腐蝕側 蝕現象原理解釋。 第三章將此一實驗所使用之晶圓清洗機器包含水槽式 PR300Z,及單 晶圓清洗 SP4300 做一介紹。在量測儀器中橫切面分析使用 SEM Hitachi 5000 來獲得橫切面的圖形而電性分析使用了 Agilent 4073 & Cascade’s S300 儀器來獲得，不同黃光、蝕刻及濕式清洗條件下的電性分析結果。 而材料使用上除了一般產業常用的 Stripper EKC265 的說明並將嘗試評 估的不同化學品也做一說明。 第四章開始將所有獲得的電性結果做一分析將個別條件作一評 論，接著把鋁銅金屬製程後的晶圓，做橫切面觀察來得知不同濕式清洗 條件下，其鋁銅金屬側蝕狀況，做比較及分析其發生原因及說明其發生 模式。 最後開始將所得到的結果進行結論及探討，除針對濕式清洗條件外 並將黃光、蝕刻可能可以進行改進及挑戰的方式進行探討。在未來工作 中將接下來會遇到的挑戰及可以參考的部分做一討論。

第二章 原理與文獻回顧

2.1 鋁銅金屬導線製程步驟介紹

在記憶體的鋁銅金屬連線製程上目前還是採用堆疊方式來得到所 要佈線的區域，首先會先在前製程後的阻障氧化層上噴濺方式塗上一層 氮化鈦及鈦金屬層，主要讓鋁銅金屬可以附著於表面上，再來將鋁銅金 屬一樣噴濺塗佈於氮化鈦與鈦的表面上，然後再塗佈上一層氮化鈦抗反 射層，讓後續黃光曝光製程避免發生曝光光源發生繞射現象導致鋁銅金 屬變成鋸齒形狀，經過微影製程將通道位置曝光如圖 2.1。曝光後藉由 蝕刻將曝光轉移圖案蝕刻開，乾蝕刻氣體蝕刻開通道連接到金屬線如圖 2.2，通道蝕刻開後利用氧氣將光阻“灰化(Ash)”去除如圖 2.3。光阻去 除後會有殘留光阻在表面，利用濕式清洗以去光阻劑將殘留光阻清除乾 淨如圖 2.4，然後以 IPA 異丙醇跟去離子水潔淨如圖 2.5。

2.1.1 微影製程：

微影製程的流程如圖 2.1，大致可以分為：表面清洗、去水烘烤、 塗底、軟烤、曝光、顯影、硬烤等以上程序。其目的如下：表面清洗： 由於晶圓表面通常都含有氧化物、雜質、油脂和水分子，因此在進行光 阻覆蓋之前，必須將它先利用化學溶劑 (甲醇或丙酮) 去除雜質和油 脂，再以氫氟酸蝕刻晶圓表面的氧化物，經過去離子純水沖洗後，置於 加溫的環境下數分鐘，以便將這些水分子從晶圓表面蒸發，而此步驟則 稱為去水烘烤，一般去水烘烤的溫度是設定在攝氏 100~200 度 之間進 行。塗底：用來增加光阻與晶圓表面的附著力，它是在經表面清洗後的 晶 圓 表 面 上 塗 上 一 層 化 合 物 ， 英 文 全 名 為 "Hexamethyldisilizane" (HMDS)。HMDS 塗布的方式主要有兩種，一是以旋轉塗蓋，一是以氣

相塗蓋。前者是將 HMDS 以液態的型式，滴灑在高速旋轉的晶圓表 面，利用旋轉時的離心力，促使 HMDS 均勻塗滿整個晶圓表面；至於 後者則是將 HMDS 以氣態的型式，輸入放有晶圓的容器中，然後噴灑 在晶圓表面完成 HMDS 的塗布。光阻覆蓋：光阻塗布也是以旋轉塗蓋 或氣相塗蓋兩種的方式來進行，亦即將光阻滴灑在高速旋轉的晶圓表 面，利用旋轉時的離心力作用，促使光阻往晶圓外圍移動，最後形成一 層厚度均勻的光阻層；或者是以氣相的型式均勻地噴灑在晶圓的表面。 軟烤：軟烤也稱為曝光前預烤，在曝光之前晶圓上的光阻必須先經過烘 烤，以便將光阻層中的溶劑去除，使光阻由原先的液態轉變成固態的薄 膜，並使光阻層對晶圓表面的附著力增強。曝光：利用光源透過光罩圖 案照射在光阻上，以執行圖案的轉移。顯影：將曝光後的光阻層以顯影 劑將光阻層所轉移的圖案顯示出來。硬烤：將顯影製程後光阻內所殘餘 的溶劑加熱蒸發而減到最低，其目的也是為了加強光阻的附著力，以便 利後續的製程〔2〕。

圖 2.1 微影製程示意圖。

微影製程

TEOS TEOS HDP AlCu

TiN

TiN

---Ti

光阻

2.1.2 乾式蝕刻(Dry Etching)製程：

乾蝕刻是一種非等向性蝕刻(Anisotropic Etching)，具有很好的方向 性(Directional Properties)但比濕蝕刻較差的選擇性(Selectivity)。乾蝕刻 通常是一種電漿蝕刻(Plasma Etching)，由於蝕刻作用的不同，電漿中離 子的物理性轟擊(Physical Bomboard)，活性自由基(Active Radical)與元件 (晶片)表面原子內的化學反應(Chemical Reaction)，或是兩者的複合作 用，可分為三大類：物理性蝕刻：濺擊蝕刻(Sputter Etching)，離子束蝕 刻(Ion Beam Etching)。濺擊蝕刻(Sputter Etching)將惰性的氣體分子如氬 氣施以電壓，利用衍生的二次電子將氣體分子解離或激發成各種不同的 粒子，包括分子、原子團(Radical)，電子、正離子等，；正離子被電極 板間的電場加速，即濺擊被蝕刻物，具有非常好的方向性（垂直方向）， 較差的選擇性，因光阻亦被蝕刻，被擊出之物質為非揮發性，又沈積在 表面，困此在 VLSI 中很少被使用。化學性蝕刻：電漿蝕刻(Plasma Etching) 利用電漿將蝕刻氣體解離產生帶電離子、分子、電子以及反應性很強(即 高活性)的原子團（中性基 Radical），此原子團與薄膜表面反應形成揮 發性產物，被真空幫浦抽走。電漿蝕刻類似濕蝕刻，利用化學反應，具 有等向性和覆蓋層下薄膜的底切(Under Cut)現象，由於電漿離子和晶片 表面的有效接觸面積比濕蝕刻溶液分子還大，因此蝕刻效率較佳。電漿 離子的濃度和能量是決定蝕刻速率的兩大要素，為了增加離子的濃度， 在乾式蝕刻系統設計了兩種輔助設備：(1)電子迴轉加速器(Electron Cyclotron)，(2)磁圈(Magnet Coil)。前者是利用 2.54GHz 的微波來增加 電子與氣體分子的碰撞機率；而後者則是在真空腔旁加入一個與二次電 子運動方向垂直的磁場，使得電子以螺旋狀的行徑來增加與氣體分子的 碰撞機率。

RIE)最為各種反應器廣泛使用的方法，便是結合物理性的離子轟擊與化 學反應的蝕刻。此種方式兼具非等向性與高蝕刻選擇比等雙重優點，蝕 刻的進行主要靠化學反應來達成，以獲得高選擇比。加入離子轟擊的作 用有二：一是將被蝕刻材質表面的原子鍵結破壞，以加速反應速 率。二 是將再沈積於被蝕刻表面的產物或聚合物(Polymer)打掉，以使被蝕刻表 面能再與蝕刻氣體接觸。而非等向性蝕刻的達成，則是靠再沈積的產物 或聚合物，沈積在蝕刻圖形上，在表面的沈積物可為離子打掉，故蝕刻 可繼續進行，而在側壁上的沈積物，因未受離子轟擊而保留下來，阻隔 了蝕刻表面與反應氣體的接觸，使得側壁不受蝕刻，而獲得非等向性蝕 刻。 應用乾式蝕刻主要須注意蝕刻速率，均勻度、選擇比、及蝕刻輪廓 等。蝕刻速率越快，則設備產能越快，有助於降低成本及提升競爭力。 蝕刻速率通常可藉由氣體種類、流量、電漿源及偏壓功率所控制，在其 他因素尚可接受的條件下，越快越好。均勻度是晶片上不同位置的蝕刻 率差異的一個指標，較佳的均勻度意謂著晶圓將有較佳的良率(Yield)， 尤其當晶圓從 3 吋、4 吋、一直到 12 吋，面積越大，均勻度的控制就 顯的更加重要。選擇比是蝕刻材料的蝕刻速率對遮罩或底層蝕刻速率的 比值，控制選擇比通常與氣體種類與比例、電漿或偏壓功率、甚至反應 溫度均有關係。至於蝕刻輪廓一般而言愈接近九十度越佳，除了少數特 例，如接觸窗或介層洞(Contact Window and Via Hole)，為了使後續金屬 濺鍍能有較佳的階梯覆蓋能力(Step Coverage)，而故意使其蝕刻輪廓小 於九十度。通常控制蝕刻輪廓可從氣體種類、比例、及偏壓功率來進行。

鋁是半導體製程中最主要的導線材料。它具有低電阻、易於沉積及 蝕刻等優點而廣為大家所採用。在先進積體電路中，由於元件的密度受 限於導線所佔據之面積，加上金屬層的非等向性蝕刻，可使得金屬導線

間的間距縮小，藉以增加導線之接線能力，因此鋁及鋁合金的乾蝕刻在 積體電路製程中是一個非常重要的步驟。 氟化物氣體所產生的電漿並不適用於鋁的蝕刻，此乃因為反應產物 AlF3的蒸氣壓很低不易揮發，很難脫離被蝕刻物表面而被真空設備所抽 離。相反的，鋁的氯化物(如 AlCl3)則具有足夠高的蒸氣壓，因此能夠容 易地脫離被蝕刻物表面而被真空設備所抽離，所以氯化物氣體所產生的 電漿常被利用作為鋁合金的乾蝕刻源。一般鋁的蝕刻溫度較室溫稍高， 如此 AlCl3的揮發性更佳，可減少殘留物的發生。 在鋁的蝕刻中，化學反應主導著蝕刻的進行如圖 2.2，增加氯化物 的含量可增加蝕刻速率，但蝕刻速率卻與離子轟擊程度無關，而鋁的蝕 刻屬放熱反應，對於殘留物及保持光阻的完整性而言，表面溫度的控制 就顯得很重要了。 由於鋁在常溫下表面極易氧化成氧化鋁(Al2O3)，而氧化鋁氯分子或 原子發生反應，因此在鋁的蝕刻製程中常會添加 BCl3 等氣體來去除這 層寄生氧化層。再者 BCl3 極易與水氣及氧氣反應，故可吸收腔體內的 水氣及氧氣，以減低氧化鋁的再形成。 由於水氣及氧氣嚴重影響鋁的蝕刻速率，因此降低腔體內水氣及氧 氣的含量便顯得十分重要。由於反應產物 AlCl3吸水性極強，因此必須 避免 AlCl3 沉積於腔體表面上，一般做法為提高蝕刻溫度，使得 AlCl3 的揮發性更佳，讓其更容易藉由真空設備抽出腔體之外。避免水氣的侵 入另一作法為真空隔絕室(Load Lock Chamber)的設計。

在鋁的乾式蝕刻中，增進非等向性蝕刻的方法為添加某些氣體，如 SiCl4, CCl4, CHF3, CHCl3等。這些氣體的氯或氟原子與光阻中的的碳或

矽原子反應形成聚合物，沉積於金屬側壁上，以避免遭受離子的轟擊。 因此在鋁的乾式蝕刻中，光阻的存在是不可或缺的。另外，為了增強光

阻的抗蝕性，製程中也會加入些使光阻強化的步驟。 加入少量的矽、銅於鋁中，為半導體製程中常見的鋁合金材料，因 此矽、銅的去除也成為鋁蝕刻時所須考慮的因素。如果兩者未能去除， 所遺留下來的矽或銅顆粒將會阻礙下方鋁材料蝕刻的進行，而形成一柱 狀的殘留物，即所謂微遮罩現象(Micromasking)。對於矽的蝕刻，可直 接於氯化物氣體電漿中完成，而 SiCl4的揮發性很好，因此鋁合金中矽 的去除應沒有什麼問題。然而銅的去除就比較困難了，因為 CuCl2的蒸 氣壓很低揮發性不佳，所以銅的去除無法以化學反應方式達成，必須以 高能量的離子撞擊來將銅原子去除；另外，提高溫度亦可以幫助 CuCl2 揮發。 在蝕刻鋁及鋁合金時所遭遇到的另一問題為蝕刻後鋁的腐蝕，原因 為鋁合金在氯氣電漿蝕刻後，含氯的殘留物仍遺留在合金表面、側壁及 光阻上。一旦晶圓離開真空腔體後，這些成份將會和空氣中的水氣反應 形成氯化氫(HCl)，進一步侵蝕鋁合金並產生 AlCl3，若提供的水氣足 夠，反應將持續進行，鋁合金將不斷地被腐蝕，如下面反應式[2-1~2-3] 中所示。在含銅的鋁合金中，這種現象將更為嚴重〔2〕。

AlCl3 (By product) left on metal side-wall (2-1)

AlCl3 + H2O (moisture) → Al2O3 + HCl (2-2)

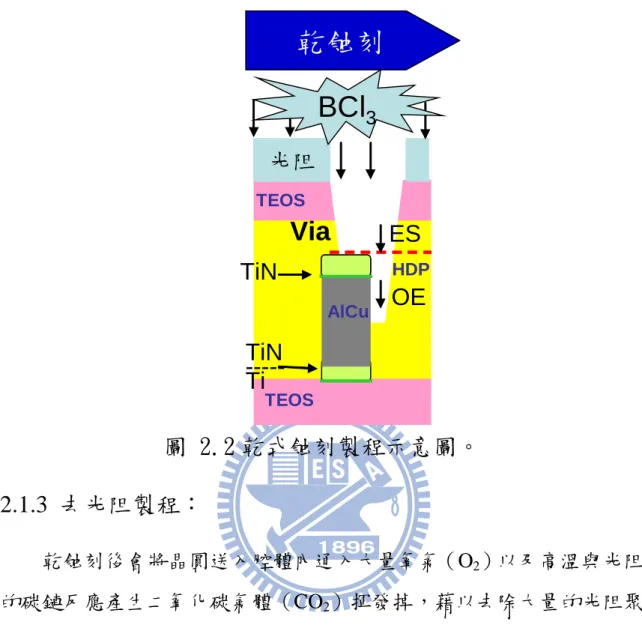

圖 2.2 乾式蝕刻製程示意圖。

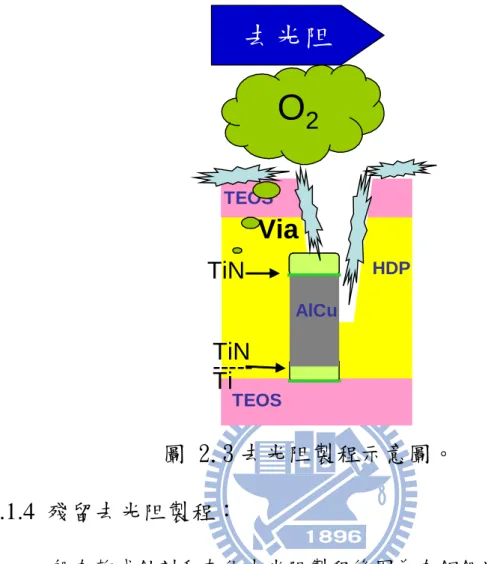

2.1.3 去光阻製程：

乾蝕刻後會將晶圓送入腔體內通入大量氧氣（O2）以及高溫與光阻 的碳鏈反應產生二氧化碳氣體（CO2）揮發掉，藉以去除大量的光阻聚 合物質如圖 2.3 殘留的光阻主要成分為有機物質，所以在一般去除光阻 製程中會在反應腔中加熱並通入氧氣使光阻中的碳與氧反應生成二氧 化碳揮發掉，藉此方法將大量的光阻物質去除掉，不過因為此時只能先 將大量的光阻去除無法將蝕刻後殘留的聚合物物質一併去除，還是會殘 留在通道的結構表面以及通道內，而其殘留聚合物會使的後續製程填入 的金屬物質無法很好的填入通道中間接使的電阻率容易偏高，所以接下 來還是需要利用濕式清洗的方式將聚合物完全去除掉。

乾蝕刻

TEOS

Via

TEOS HDP AlCu

TiN

TiN

---Ti

OE

ES

光阻

BCl

₃

圖 2.3 去光阻製程示意圖。

2.1.4 殘留去光阻製程：

一般在乾式蝕刻和灰化去光阻製程後因為在鋁銅通道及表面上還 會有殘留的聚合物物質需要清除，所以一般會使用含氨類的化學品進行 清洗，因為些微的聚合物會讓後面鎢金屬導通製程受到影響，最後導電 性會變差，所以清洗的時間及化學品選用是這道製程的關鍵如圖 2.4。 在使用化學品清洗後因為殘留的氨類化合物會繼續反應，所以在清 洗製程後會再使用異丙醇浸潤減低氨類化合物反應然後使用去離子水 將剩餘化合物帶離並清洗乾淨，最後利用異丙醇及氮氣乾燥晶圓如圖 2.5，首先使用產業中常用化學品 EKC265 將殘留聚合物去除，接下來 使用異丙醇將在通道內的殘留化學物物質洗出以免化學物在通道內繼 續反應導致金屬物質受損，再來使用去離子水將微塵粒、殘留物質清洗 出，最後使用蒸氣的異丙醇及氮氣將晶圓乾燥，避免水分殘留在元件中 使的元件氧化及形成汙染。

去光阻

TEOS

Via

TEOS HDP AlCu

TiN

TiN

---Ti

O

₂

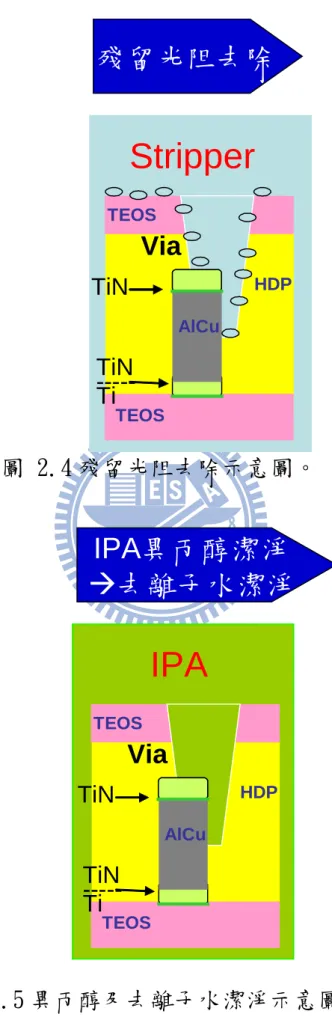

圖 2.4 殘留光阻去除示意圖。

圖 2.5 異丙醇及去離子水潔淨示意圖。

IPA異丙醇潔淨

去離子水潔淨

TEOS

Via

TEOS HDP AlCu

TiN

TiN

---Ti

IPA

殘留光阻去除

TEOS

Via

TEOS HDP AlCu

TiN

TiN

---Ti

Stripper

2.2 Ti/TiN 金屬作用介紹

2.2.1 鈦元素基本資料：

鈦是一種化學元素，化學符號 Ti，原子序數 22，是一種銀白色的 過渡金屬,其特徵為重量輕、強度高、具金屬光澤，亦有良好的抗腐蝕 能力。由於其良好的耐高溫，耐低溫，抗強酸，抗強鹼，以及高強度， 低密度，穩定的化學性質，被美譽為「太空金屬」。鈦能與鐵、鋁、釩 或鉬等其他元素熔成合金，造出高強度的輕合金，在各方面有著廣泛的 應用，包括太空（噴氣發動機、導彈及太空飛行器）、軍事、工業程序 （化工與石油製品、海水淡化及造紙）、汽車、農產食品、醫學（義肢、 骨科移植及牙科器械與填充物）、運動用品、珠寶及手機等等。〔4〕鈦 於 1791 年由英國的威廉·格里戈爾（William Gregor）所發現，並由克 拉普羅特（Martin Heinrich Klaproth）用希臘神話的泰坦為其命名。

鈦的礦石主要有鈦鐵礦及金紅石，廣佈於地殼及岩石圈之中。鈦亦 同時存在於幾乎所有生物、岩石、水體及土壤中。〔4〕從主要礦石中萃 取出鈦需要用到克羅爾法〔5〕或亨特法。鈦最常見的化合物，二氧化 鈦可用於製造白色顏料。〔6〕其他化合物還包括四氯化鈦（TiCl4）（作 催化劑及用於製造煙幕或空中文字）及三氯化鈦（TiCl3）（用於催化聚 丙烯的生產）。〔4〕 鈦最有用的兩個特性是，抗腐蝕性，及金屬中最高的強度－重量 比。〔7〕在非合金的狀態下，鈦的強度跟某些鋼相若，但卻還要輕 45%。 〔8〕有兩種同素異形體〔9〕和五種天然的同位素，由 46Ti 到 50Ti， 其中豐度最高的是 48Ti（73.8%）。〔10〕鈦的化學性質及物理性質和鋯 相似。

2.2.2 鈦元素物理性質：

在金屬元素中，鈦的強度－重量比之高是公認的。〔9〕它是一種高 強度但低質量的金屬，而且具有相當好的延展性（尤其是在無氧的環境 下）。〔11〕。表面呈銀白色金屬光澤。〔12〕它的熔點相對地高（超過攝 氏 1,649 度），所以是良好的耐火金屬材料。商業等級的鈦（純度為 99.2%） 具有約為 434 兆帕斯卡的極限抗拉強度，與低等級的鋼合金相若，但比 鋼合金要輕 45%。〔8〕鈦的密度比鋁高 60%，但強度是鋁的雙倍。〔8〕 鈦可被用於各種用途。某些鈦合金（例如βC）的抗拉強度達 1,400 帕 斯卡。〔13〕然而，當鈦被加熱至攝氏 430 度以上時，強度會減弱。〔14〕 它具有相當的硬度，儘管比不上高等級的熱處理鋼。它不具磁性，同時 是不良的導熱及導電體。用機械處理時需要注意，因為如不採用鋒利的 器具及適當的冷卻手法，鈦會軟化，並留有壓痕。像鋼結構體一樣，鈦 結構體也有疲勞極限，因此在某些應用上可保證持久耐用。〔12〕鈦是 一種雙型的同素異形體，在攝氏 882 度時，就會從六邊形的α型轉變成 體心立方（晶格）的β型。〔14〕在到達臨界溫度前，α型的比熱會隨 著升溫而暴增，但到達後會下降，然後在β型下不論溫度地保持基本恆 定。〔14〕跟鋯和鉿類似，鈦還存在一種ω態，在高壓時熱力學穩定， 但也可能在常壓下以介穩態存在。此態一般是六邊形（理想）或三角形 （扭曲），在軟性縱波聲頻光子導致β型（111）原子平面倒塌時能被觀 測到。〔15〕

2.2.3 鈦元素化學性質：

鈦的特性中，最為人稱道的就是它優良的抗腐蝕能力，它的抗蝕性 幾乎跟鉑一樣好，可以抵抗酸及水中的潮濕氯氣，但仍可被濃酸溶解。 〔16〕 雖然圖 2.6 的電位－pH 圖指出鈦在熱力學上是一種活性很高的金

屬，但是它與水及空氣的反應是非常緩慢的。

圖 2.6 在純水、高氯酸或氫氧化鈉中的鈦電位 pH 圖。

〔17〕

鈦曝露在高溫空氣中時，會生成一層鈍氧化物保護膜（因此抗腐蝕 能力會增強），但在空溫時仍不會失去光澤。〔11〕在最初形成時，保護 層只有一至二奈米厚，但會緩慢地持續增厚；四年間可達 25 奈米厚。 〔18〕 當鈦在空氣中被加熱至攝氏 1200 度時會燃燒起來，而在純氧中最 低只需攝氏 610 度，燃燒過程中會生成二氧化鈦。〔9〕因此不能在空氣 中熔掉鈦，因為在到達熔點前鈦會先燃燒起來，所以只能在惰性氣體或 真空中熔化鈦。鈦也是少數會在純氮氣中燃燒的元素（於攝氏 800 度時 燃燒起來，生成氮化鈦，並導致脆化）。〔19〕鈦不受稀硫酸、稀鹽酸、 氯氣、氯溶液及大部份有機酸的腐蝕。〔5〕它具有順磁性（會微弱地被 磁鐵吸引），及相當低的導電性和導熱性。〔11〕

2.2.5 鈦元素元素應用：

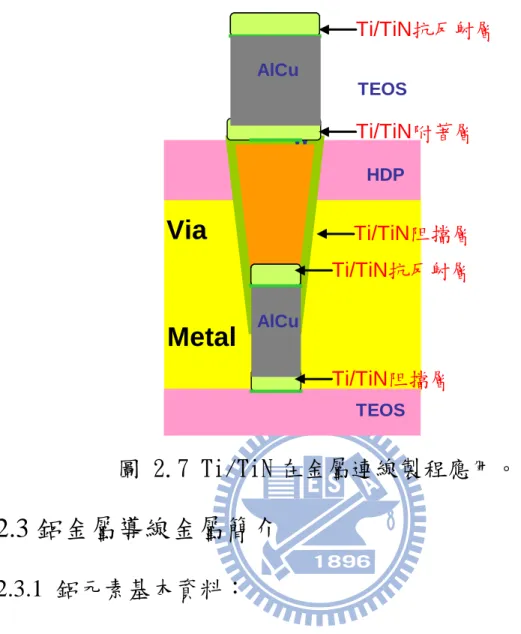

氮化鈦形成是氮自由基與濺射出的鈦原子產生氮化鈦層，氮化鈦層 用在鎢或鋁的應用有三種如圖 2.7〔3-4〕：一、阻擋層：作用於防止鋁

銅金屬擴散至阻障絕緣層內導致電流散失。一般而言，擴散阻障層的金 屬材料多選用耐火金屬，原因在於其較高的熔點，相對於金屬導線材料 有較好的熱穩定性，在這些耐火金屬中又以鉭、鈦及鎢為研究較多的阻 障層材料，就目前而言氮化鉭是較為理想的擴散阻障層，擁有較佳的阻 障效果。二、附著層：讓鋁銅金屬線可以附著於所欲連接通道上。所謂 附著性註〔24〕指的是兩種連續且相接的表面之間的作用力。根據 ASTM 定義附著力：附著力乃是兩種表面藉著鍵結力或機械黏固力或兩著之間 同時作用來維持此兩表面結合的情形。三、抗反射層：在黃光曝光時可 以避免導致反射光和入射光發生干涉現象，並造成光阻曝光強度的不均 勻，以致線寬控制發生誤差。 鈦在高溫下容易與氧、氮、氫、水汽、氨、CO、CO2等氣體反應﹐ 所以是良好的吸氣劑。吸收量小時，呈固溶體存在﹔吸收量大時﹐生成 相應的化合物如 TiH、TiO 等。鈦的表面能生成緻密的氧化膜﹐有保護 作用。因此鈦在海水、鹼性溶液、硝酸、含水氯氣中有很強的抗腐蝕能 力﹔在濃度小於 5％的稀鹽酸和稀硫酸中﹐也有一定的抗腐蝕能力。因 為鈦有以上良好的附著性及低電阻率等特性所以應用在半導體製程中。 鎢 CVD 以及鋁合金 PVD 製程之前，通常會沉積一個鈦的薄層以降 低接觸電阻，因為鈦能夠捕捉氧，並且防止氧與鎢或是鋁產生鍵結而形 成高電阻率的氧化鎢或氧化鋁〔24〕如圖 2.7。

圖 2.7 Ti/TiN 在金屬連線製程應用。

2.3 鋁金屬導線金屬簡介

2.3.1 鋁元素基本資料：

鋁是一種化學元素，化學符號是 Al，原子序數是 13。鋁是一種輕 金屬，密度僅是鐵的三分一左右。純淨的鋁是銀白色的，因在空氣中易 與氧氣化合，在表面生成一種緻密的氧化物薄膜（氧化鋁 Al2O3），所以 通常略顯銀灰色。而其薄膜又使鋁不易被腐蝕。鋁能夠與稀的強酸（如 稀鹽酸，稀硫酸等）進行反應，生成氫氣和相應的鋁鹽。與一般的金屬 不同的是，它也可以和強鹼進行反應，形成偏鋁酸鹽和氫氣。因此認為 鋁是兩性金屬，鋁的氧化物被稱為兩性氧化物，而氫氧化鋁則被稱為兩 性氫氧化物。在常溫下，鋁在濃硝酸和濃硫酸中被鈍化，不與它們反應， 所以濃硝酸是用鋁罐（可維持約 180 小時）運輸的。純鋁較軟，在 300 ℃左右失去抗張強度。經處理過的鋁合金，質輕而較堅韌。 TEOS

Metal

Via

TEOS HDP W AlCu AlCu Ti/TiN抗反射層 Ti/TiN附著層 Ti/TiN阻擋層 Ti/TiN抗反射層 Ti/TiN阻擋層

2.3.2 鋁的應用

鋁的合金質量較輕而強度較高，因而在製造飛機、汽車、火箭中被 廣泛應用。由於鋁有良好的導電性和導熱性，可用作超高電壓的電纜材 料。高純鋁具有更優良的導電性能。鋁在高溫時的還原性極強，可以用 於冶煉高熔點的金屬。（這種冶煉金屬的方法稱為「鋁熱法」）。鋁富展 性，可製成鋁箔，用於包裝。在半導體製程中鋁金屬為導電材料，用於 製作導電層的導線金屬，但是若使用純鋁金屬會因為電遷移問題會形成 鋁流失的狀況，電遷移是移動的電子在鋁引線中與靜止鋁原子碰撞，造 成原子隨著電子流的方向移動。當鋁流失後會形成空洞導致導電能力失 效進而元件運作失效，所以在業界中會讓鋁與微量銅金屬混合，銅的原 子比較重並且結合比較緊密，所以它們對電遷移的抵抗力比鋁優越。

2.3.3 金屬化的要求包括：

電力耗損低的低電阻率和高速度的 IC。在圖案化製程中具有高解 析度的平滑表面、 高抗電遷移(Electro migration)能力以達到晶片的高可 靠度。低的薄膜應力以便能夠良好的附著在基片之上。其他要求包括在 後續製程期間有穩定的機械和電氣特性、優越的抗腐蝕能力以及對沉積 與蝕刻的相對接受性。減少連線電阻是因為 IC 元件的速度與 RC 時間 非常有關，它與形成金屬線之導體的電阻是成比例的。電阻率越低則 RC 的時間就越短元件速度也越快。雖然銅的電阻率比鋁低，但是技術 性的瓶頸如附著、擴散問題以及乾蝕刻的困難等等，還有價錢因素，所 以目前記憶體廠還是採用鋁為金屬導線〔24〕。

2.3.4 金屬化的技術要求：

元件線寬因半導體技術而朝向尺寸縮小方向發展，因為這樣金屬導

線也將面臨線寬漸小的情況。根據電阻公式R=ρl/wh （1） （R：電阻， l：長度，w：寬度，高度：h，電阻常數：ρ(鋁常數為 0.028）) 例：鋁長度 30nm 寬度 10nm 高度 5nm 其電阻值為(0.028＊30＊10-9 m/10 ＊10-9 m＊5＊10-9 m=1.68＊10-10 m)。 由上述例子可知例一的電阻值會較例二電阻值為大表示出當金屬 線線寬越小(↓)其電阻率將會增加(↑) ，會導致元件速度及性能減慢 (↓) ，所以要如何縮小線寬尺寸又要能將電阻降低成為金屬導線製程的 挑戰。

2.3.5 鋁金屬在乾式蝕刻環境腐蝕的機制

在酸性（pH 值“4）或鹼性（pH 值“9）環境下，氧化鋁並不穩定 如圖 2.8，由反應式[2-4~2-7]表示鋁金屬在酸性或鹼性環境下會與水溶 液反應產生氫氧化鋁的成分，而氫離子與氧原子會繼續反應產生氫氧 基，此時氫氧化鋁會開始產生腐蝕現象。侵略性離子（氯化物，氟化物） 可能腐蝕氧化鋁。乾蝕刻過程中，機台內含氯的雜質元素（鎵，鉈，中， 錫，鉛）可能反應使鋁金屬表面形成氯化鋁〔29〕。 鹼性環境 氧化層 金屬元素的微層粒 鋁金屬源 去合金層

圖 2.8 鋁金屬連線腐蝕機制。〔27〕

在水溶液下鋁金屬腐蝕的反應式如下： Al = Al3+ + 3e- （2-4） Al3+ + 3H2O = Al(OH) 3 + 3H+ （2-5） 2H+ + 2e- = H2 （2-6） O2 + 2H2O + 4 = 4OH- （2-7）

2.3.6 鋁金屬在濕式清洗製程的腐蝕機制原理

一般光阻去除劑(Stripper)含有氨基，氨類化合物易造成鋁金屬腐 蝕，氨類化合物的濃度及反應時間相關濃度越高反應速率越大，反應時 間增長會使的鋁金屬與氨類化合物反應產生量越多，直到氨類反應物反 應完全。鋁金屬表面反應到飽和時所形成的氫氧化鋁膠狀物質則會保護 底下的鋁金屬，避免再跟鋁金屬腐蝕繼續進行反應，與水反應所產生的 氫氧基會繼續與鋁金屬反應，避免鋁金屬反應產生氫氧化鋁，一方面要 減少反應時間，一方面水清洗時的氨化物質濃度要盡速移除〔28〕。

2.3.7 鋁金屬與氨水化合物，四甲基氫氧化銨，含氟離子的不

同化學品反應原理說明

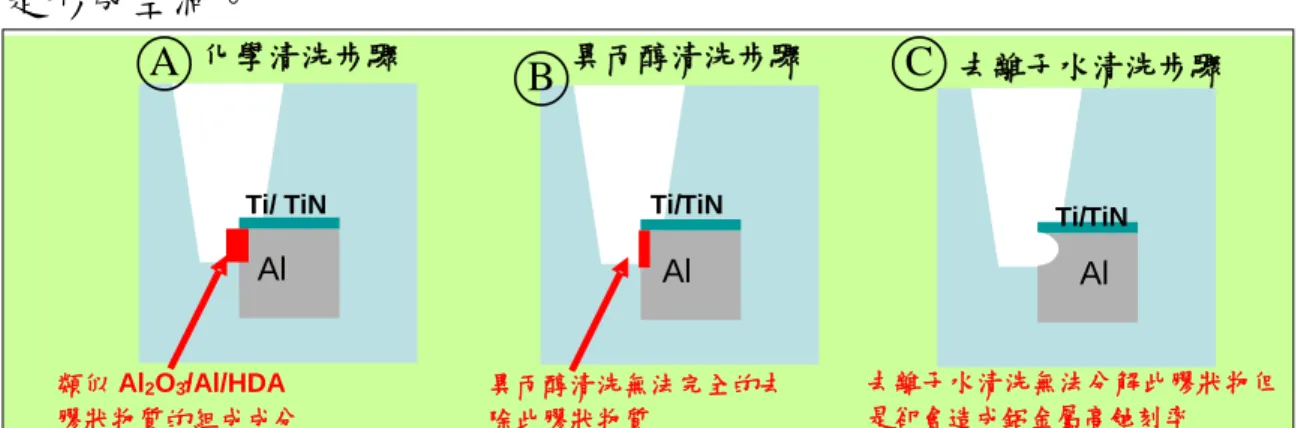

HDA (EKC265 氨水化合物)：鋁銅金屬側蝕現象會因為 HDA 化學 品與鋁銅金屬反應形成鋁銅氧化物/鋁/HDA 膠狀物質附著與鋁銅金屬 表面而使的鋁銅金屬避免被侵蝕，短時間的 HDA 製程時間有助於減少 鋁銅金屬被腐蝕的機會並且在後面 IPA 異丙醇清洗及去離子水清洗將 會帶走膠狀物質使其避免再腐蝕鋁銅金屬如圖 2.9，首先如圖 A 進入 HDA 化學品清洗來去除殘留的聚合物物質，此時會產生 Al2O3/Al/HDA 組成的膠狀物，接著如圖 B 讓異丙醇將 HDA 化學物帶走並清洗殘餘物

質，最後如圖 C 藉由去離子水將晶圓清洗以去除微塵粒及殘留物質，此 時膠狀物質將會完全被去除掉，然而鋁金屬層所反應出的物質也會被帶 走形成空洞。

圖 2.9 鋁金屬與 HDA 反應機制。〔46〕

TMAH (Tetra Methyl Ammonium Hydroxide) 四甲基 氫氧化 銨 /H2O2 雙氧水：藉由 TMAH/H2O2 清洗方式，金屬物質在被蝕刻後所殘 留的聚合物物質會因為 TMAH 所產生的 OH 基而與鋁金屬產生 Al(OH)4- 而將聚合物質帶離金屬表面；加入 H2O2會產生氧化保護層於 金屬物質表面來避免鋁銅金屬被腐蝕如圖 2.6，圖 A 為蝕刻後清洗前示 意圖，此時因為曝光偏移在蝕刻後鋁銅金屬會露出，進入化學清洗步驟 如圖 B 此時鋁金屬會與氫氧基反應生成氫氧化鋁膠狀物質，再來去離子 水清洗如圖 C 此時會將膠狀物質開始帶走並且進行清洗，最後會如圖 D 的橫切面圖所示鋁銅金屬層產生空洞現象。

圖 2.10 鋁金屬與 TMAH 反應機制。〔46〕

Ti/TiN Al 化學清洗步驟 -Ti/TiN Al 異丙醇清洗步驟 異丙醇清洗無法完全的去 除此膠狀物質 去離子水清洗步驟 Ti/TiN Al 去離子水清洗無法分解此膠狀物但 是卻會造成鋁金屬高蝕刻率 類似 Al2O3/Al/HDA 膠狀物質的組成成分

○

A

_○

_B

○

C 蝕刻後清洗前 化學清洗步驟 去離子水清洗步驟 橫切面結果

○

A

○

B

○

C

○

D

F 氟離子化學品清洗：鋁及氧化鋁金屬在蝕刻後所產生的聚合物 物質會與 DSP+_{中的 F} 形成 AlFx 生成物，然後再去離子水階段會被帶 離，而 H2SO4與 H2O2會在鋁銅金屬表面形成氧化物質層來避免再被侵 蝕如圖 2.7，圖 A 為蝕刻後清洗前示意圖，此時因為曝光偏移在蝕刻後 鋁銅金屬會露出，進入化學清洗步驟如圖 B 此時鋁金屬會與氟離子反應 生成氟化鋁物質，再來去離子水清洗如圖 C 此時會將氟化鋁物質開始帶 走並且進行清洗，最後會如圖 D 的橫切面圖所示鋁銅金屬層產生空洞 現象。

圖 2.11 鋁金屬與 DSP

+

反應機制。〔46〕

○

A

○

B

○

C

○

D 蝕刻後清洗前 化學清洗步驟 去離子水清洗步驟 橫切面結果

第三章 實驗材料 設計與方法

3.1 實驗設計與方法

首先收集相關材料在 EKC265 (HDA)的浸潤下的蝕刻率。再來設 計不同的濕式清洗條件，藉由橫切面驗證：減少 HDA（EKC265）清洗 時間、減少或增加異丙醇清洗時間、增加去離子水清洗時間、增加異丙 醇乾燥時間以及分成兩次時間減半的製程如表 3.1 方式是否可以改善鋁 銅金屬空洞化現象：實驗條件一、為原始的清洗條件：EKC265 26 分鐘 →異丙醇清洗時間 20 分鐘→去離子水清洗時間 1 分鐘→異丙醇乾燥時 間 30 秒。實驗條件二與三、HDA 清洗時間減至 12 及 15 分鐘清洗條件： 主要驗證減少 HDA 清洗時間是否跟鋁銅金屬側蝕有相關影響。實驗條 件四、增加兩倍的異丙醇清洗時間清洗條件：驗證保持 HDA 清洗時間 條件增加異丙醇潤浸時間來驗證改變異丙醇潤浸時間是否可以改善鋁 銅金屬側蝕狀況。實驗條件五跟六、兩倍的異丙醇乾燥時間及兩倍的異 丙醇乾燥次數：驗證保持 HDA 清洗時間條件增加乾燥時間來驗證改變 乾燥時間是否可以改善鋁銅金屬側蝕狀況。實驗條件七跟八、一半和兩 倍的去離子水清洗時間：驗證保持 HDA 清洗時間條件改變乾燥時間是 否可以改善鋁銅金屬側蝕狀況。實驗條件九、(一半的 HDA 清洗時間+ 一半的異丙醇清洗時間+一半的去離子水清洗時間+一半的異丙醇乾燥 時間)重複兩次：驗證一半的製程時間重覆兩次是否可以改善鋁銅金屬 側蝕狀況。 提供給電性測試設計條件一、EKC265 （增加清洗時間）→異丙 醇清洗時間 20 分鐘→去離子水清洗時間 1 分鐘→異丙醇乾燥時間 30 秒。條件二、EKC265 （減少清洗時間）→異丙醇清洗時間 20 分鐘→ 去離子水清洗時間 1 分鐘→異丙醇乾燥時間 30 秒。目的：減少與增加

HDA 清洗時間條件保持其他條件來驗證 HDA 清洗時間跟鋁銅金屬側 蝕狀況是否會影響電性關係。

表 3.1 濕式清洗實驗條件。

實驗 條件 HDA 清洗時間 異丙醇 清洗時間 去離子水 清洗時間 異丙醇 乾燥時間 備註 1 26 分鐘 20 分鐘 1 分鐘 (IPA 1 秒 + N2 2 秒)*6 原始條件 2 12 分鐘 20 分鐘 1 分鐘 (IPA 1 秒 + N2 2 秒)*6 HDA 清洗時間減至 12 分鐘 3 15 分鐘 20 分鐘 1 分鐘 (IPA 1 秒 + N2 2 秒)*6 HDA 清洗時間減至 15 分鐘 4 26 分鐘 20 分鐘 2 分鐘 (IPA 1 秒 + N2 2 秒)*6 兩倍的去離子水清洗時間 5 26 分鐘 20 分鐘 1 分鐘 (IPA 1 秒 + N2 2 秒)*12 兩倍的異丙醇加氮氣乾燥次 數 6 26 分鐘 20 分鐘 1 分鐘 (IPA 2 秒 + N2 4 秒)*6 兩倍的異丙醇及氮氣乾燥時 間 7 26 分鐘 10 分鐘 1 分鐘 (IPA 1 秒 + N2 2 秒)*6 一半的異丙醇清洗時間 8 26 分鐘 40 分鐘 1 分鐘 (IPA 1 秒 + N2 2 秒)*6 兩倍的異丙醇清洗時間 9 {(HDA 13 分鐘)+(異丙醇清洗時間 10 分 鐘)+(去離子水清洗時間 30 秒)+(異丙醇乾 燥時間 15 秒)}重複 2 次 (一半的 HDA 清洗時間+一半 的異丙醇清洗時間+一半的 去離子水清洗時間+一半的 異丙醇乾燥時間)重複兩次 10 18 分鐘 20 分鐘 1 分鐘 30 秒 減少 HDA 清洗時間 電性測試條件一 11 30 分鐘 20 分鐘 1 分鐘 30 秒 增加 HDA 清洗時間 電性測試條件二

乾蝕刻提供條件：一、針對蝕刻阻擋層停在 TiN/Al (Etch Stop)上 或二、穿越(Over Etch)來做電性分析。目的：蝕刻氣體控制剛好的蝕刻 量以及一般時候使用的過量蝕刻條件驗證蝕刻時間跟鋁銅金屬側蝕狀 況是否會影響電性關係。

其他化學品進行清洗實驗設計條件如表 3.2：條件一、TMAH/H2O2

40℃ 150 秒 →去離子水清洗→氮氣乾燥。條件三、TMAH/H2O2 15:1 40 ℃ 90 秒 →去離子水清洗→氮氣乾燥。條件四、TMAH/H2O2 15:1 40℃ 120 秒 → 去 離 子 水 清 洗 → 氮 氣 乾 燥。 此 一 組 實 驗 目的 ： 主 要 檢 驗 TMAH/H2O2 不同混合比例在燒杯內 40℃ 不同清洗時間下對於鋁銅金 屬側蝕和聚合物去除能力的驗證，利用電子顯微鏡觀測其清洗後的型態 是 否 有 改 善 再 進 一 步 利 用 機 器 清 洗 做 驗 證 。 條 件 五 、 DSP+ (H2SO4+H2O2+H2O+HF 100ppm) 1:1:40 25℃ 60 秒→去離子水清洗→氮 氣乾燥。目的：檢驗 DSP+ (H2SO4+H2O2+H2O+HF 100ppm) 1:1:40 在單 晶圓清洗機器以條件 25℃ 60 秒清洗下對於鋁銅金屬側蝕和聚合物去 除能力驗證，利用電子顯微鏡觀測其清洗後的型態是否有改善。

表 3.2 其他化學品清洗實驗條件。

實驗 條件 化學品 清洗工具 清洗時間 環境條件 備註 1 _TMAH/H2O2 10:1 燒杯 90 秒 40℃ TMAH/10 份+水 1 份 2 TMAH/H2O2 10:1 燒杯 150 秒 40℃ 3 TMAH/H₂O₂ 15:1 燒杯 90 秒 40℃ TMAH/15 份+1 份 4 TMAH/H2O2 15:1 燒杯 120 秒 40℃ 5 DSP+ 單晶圓清 洗工具 60 秒 25℃ (H₂SO₄+H₂O₂+H₂O+HF 100ppm) 1:1:40

3.2 實驗設備

3.2.1 清洗工具 TEL PR-300Z

本次主要實驗化學品使用 PR 300Z〔29〕作為清洗工具，此工具 主要是業界用於蝕刻後的光阻及聚合物去除清洗，由圖 3.1 的 A 部分可 以看到晶圓會藉由晶圓載入區送入晶圓，然後由傳送系統將晶圓傳送入 清洗腔體，圖 B 部分為清洗腔放大圖，清洗腔運轉方式在晶圓傳送進去 後會開始旋轉然後注入化學品，此腔體會根據程式設定時間、轉速來運 轉，當化學品運轉時間完畢會將槍體內化學品洩出再注入異丙醇清洗， 當清洗時間結束一樣洩出再注入去離子水清洗然後洩出再通入異丙醇 蒸氣以及氮氣乾燥晶圓及腔體。 晶圓載入 晶圓清洗腔

○

B 晶圓清洗腔 傳送系統

○

A

圖 3.1 金屬連線清洗工具 TEL PR-300Z 反應室透視圖。

3.2.2 單晶圓清洗工具 SEZ SP4300

在其他實驗化學品使用了 SEZ SP4300 作為清洗工具，此工具一樣 是業界用於清洗蝕刻後晶圓聚合物的工具之一，其原理主要如圖 3.2 所 示，首先晶圓放置於晶圓傳送區如圖 A 再來機械手臂如圖 B 左邊會將 晶圓傳送至化學清洗區如圖 B 右邊，然後晶圓將在清洗腔內往下移動至 化學品噴出層如圖 C 所示，此時會根據程式設計的轉速及時間進行清 洗，清洗完畢後清洗腔會將晶圓升至去離子水清洗以及氮氣乾燥層進行 晶圓清洗及乾燥，結束後機械手臂會再將晶圓傳送回原傳送區的位置再 將一片欲進行清洗的晶圓傳送進清洗腔中，以此反覆動作將傳送區內的 晶圓單一片的傳送進清洗腔清洗然後再傳送會原位置。 而清洗腔主要是利用噴嘴將化學品噴灑於晶圓表面，而晶圓在升 降載具上會利用旋轉將化學品旋開至清洗腔化學品回收層。

○

A

○

B

圖 3.2 SEZ Single Process 4300。

3.2.3 橫切面量測工具 SEM : Hitachi 5000

掃描電子顯微鏡（scanning electron microscope），簡稱掃描電鏡 （SEM）。是一種利用電子束掃描樣品表面從而獲得樣品信息的電子顯 微鏡。它能產生樣品表面的高解析度圖像，且圖像呈三維，掃描電子顯 微鏡能被用來鑒定樣品的表面結構。掃描電子顯微鏡由三大部分組成： 真空系統，電子束系統以及成像系統。真空系統：主要包括真空泵和真 空柱兩部分。真空柱是一個密封的柱形容器。成象系統和電子束系統均 內置在真空柱中。真空柱底端即為右圖所示的密封室，用於放置樣品。 之所以要用真空，主要基於以下兩點原因：一、電子束系統中的燈絲在 普通大氣中會迅速氧化而失效，所以除了在使用 SEM 時需要用真空以 外，平時還需要以純氮氣或惰性氣體充滿整個真空柱。二、為了增大電 子的平均自由程，從而使得用於成象的電子更多。電子束系統：由電子 槍和電磁透鏡兩部分組成，主要用於產生一束能量分布極窄的、電子能 量確定的電子束用以掃描成象。成像系統：電子經過一系列電磁透鏡成

○

C

束後，打到樣品上與樣品相互作用，會產生次級電子、背散無線電子、 歐革電子以及 X 射線等一系列信號。所以需要不同的探測器譬如次級 電子探測器、X 射線能譜分析儀等來區分這些信號以獲得所需要的信 息。雖然 X 射線信號不能用於成象，但習慣上，仍然將 X 射線分析系 統劃分到成象系統中〔31，43-45〕。

3.2.4 電性量測工具 Agilent 4073 &Cascade’s S300

Agilent 4073 和 Cascade’s S300 是此實驗驗證電性結果的儀器，其 主要用於 I-V 量測係利用元件在不同條件下對節點施加電位所得的電流 -電壓關係曲線，用來評估元件的電性是否在我們所要求的規範內，而 所需評估的電性包括崩潰電壓、臨限電壓和導通電阻值等等〔32-40〕。 其電性量測方法：一、絕對接觸電阻 KRc (Pair matching)：測試方法是 以單一元件晶格的通入電流量測其電流及電阻值與另一組單一元件晶 格結果做比對。二、接觸電阻 Rc (Long-distance Matching)：測試方式是 以整片晶圓取兩個或更多相距一百微米的區域通入電流量測其產生的 電流及電阻值的平均值。

3.3 實驗材料

3.3.1 化學品

一、Stripper 化學品 EKC265™ 主要是為了去除蝕刻後的光阻殘留 物質，其效能是在有氧或無氧的灰化製程後進行。EKC265™ 本身主成 分為 HDA (heptadecylamine，C17H37N) 〔41-42〕。二、TMAH (Tetra Methyl

Ammonium Hydroxide) 四甲基氫氧化銨/H2O2 雙氧水(燒杯實驗)三、

第四章 實驗結果與討論

4.1 單層材料晶圓在 EKC265 浸泡下蝕刻率收集結果

4.1.1 化學品實驗條件: EKC265 65℃ 26min (水槽式清洗)

首先使用 12 吋晶圓根據製程條件去附著單層材料，利用單層材料 的晶圓來進行蝕刻率蒐集來獲得表 4.1 的蝕刻率，由表 4.1 蝕刻率得知， 鈦蝕刻速率大於鋁銅金屬，鋁銅金屬大於氧化鋁銅金屬，氧化鋁銅金屬 大於氮化鈦金屬，氮化鈦金屬大於高密度二氧化矽材質，高密度二氧化 矽材質大於四乙氧基矽烷。

表 4.1 EKC265 蝕刻率收集結果

收集材料 Al/Cu Al2O3 TEOS Ti TiN HDP Oxide

蝕 刻 率 (A/min) 2.2 1.5 0.1 11.3 0.6 0.2

4.1.2 曝光未偏移的狀況：

如圖 4.1 因為曝光未偏移的情況下乾蝕刻氣體(BCl3)可以停在 TiN 層上不會穿透。而因為連線通道蝕刻停在 TiN 層上因此在高溫氧氣去光 阻時不會接觸到 Al/Cu 使其氧化成 Al2O3。到了濕式光阻去除製程因為

TiN 的蝕刻率較低所以不會穿過 TiN 接觸到 Al/Cu，可以保持 Al/Cu 金 屬完整。

圖 4.1 未偏移蝕刻示意圖。

4.1.3 曝光偏移的狀況：

如圖 4.1 因為曝光偏移的情況下乾蝕刻氣體(BCl3)會穿過 HDP 阻 障層讓 AlCu 線露出。而因為連線通道 AlCu 露出所以高溫氧氣去光阻 時會接觸到 Al/Cu 使其氧化成 Al2O3。到了濕式光阻去除製程因為 EKC265 對 Al2O3蝕刻率較 TiN 高所以會造成 Al2O3被侵蝕，無法保持 Al/Cu 金屬完整。

圖 4.2 偏移蝕刻示意圖。

TEOS

Via

TEOS HDP AlCu

TiN

TiN

---Ti

ES

O3 TEOS TEOS AlCu

TiN

TiN

---Ti

TEOS TEOS HDP AlCu

---過蝕刻

Via

O2

TiN

TiN

Ti

蝕刻停止層

4.1.4 電性結果分析(不同蝕刻及清洗條件比較)

當產品在電性檢測結果發現 EKC26min 的條件下其電阻值較高所 以設計了不同的濕式清洗條件：EKC265 18min 和 26min 來驗證電阻值 偏高是否與 EKC265 清洗時間上是否有關係。同時為避免乾蝕刻時會有 些晶圓區域蝕刻不到 TiN 層的位置所以蝕刻條件一般都是用過量蝕刻 條件來進行，此次為了驗證乾式蝕刻過量與未過量是否跟電阻值偏高有 關所以設計乾式蝕刻條件：OE (過量蝕刻)， ES (適量蝕刻)，在黃光曝 光方面利用偏移曝光來驗證偏移條件可以容忍的偏移距離，所以設計偏 移條件為 0nm（未偏移）、30nm（偏移距離 30nm）、50nm（偏移距離 50nm）。 電性量測結果：偏移通道連接寬度差異 30~50nm 如圖 4.3, 其 Rc 值會比一般沒有偏移連接> ~2~5 Ω (一般連接 Rc 值為 15 Ω) 如圖 4.3。

圖 4.3 電性結果分析-不同蝕刻及清洗條件比較圖。

4.1.5 電性結果結論(不同蝕刻及清洗條件比較)

黃光偏移寬度 30-50nm，其 Rc 值如圖 4.3 所示會比未偏移的條件 大 2-5 歐姆。如圖 4.4 蝕刻條件適量蝕刻(16 Ω)似乎比過量蝕刻(18 Ω) 較好。如圖 4.5 在濕式清洗條件 18 分鐘(16 Ω)比 26 分鐘(18 Ω)較好。

圖 4.4 不同蝕刻條件電性結果分析圖。

圖 4.5 不同清洗條件電性結果分析圖。

4.1.6 電性結果整理如表

未偏移的電阻值皆為 15Ω。偏移 30nm 的電阻值在 OE 及 ES 狀況 下，EKC265 26 分鐘>18 分鐘。偏移 50nm 的電阻值在 OE 及 ES 狀況下， EKC265 26 分鐘≒18 分鐘。詳細結果如表 4.2。

表 4.2 電性結果整理(不同曝光偏移、蝕刻及清洗條件比較)。

偏移條件 EKC265 18 分鐘 EKC265 26 分鐘 0nm 過蝕刻 OE 過蝕刻 OE 15Ω 15Ω 未過蝕刻 ES 未過蝕刻 ES 15Ω 15Ω 30nm 過蝕刻 OE 過蝕刻 OE 18Ω 20Ω 未過蝕刻 ES 未過蝕刻 ES 16Ω 18Ω 50nm 過蝕刻 OE 過蝕刻 OE 18Ω 17Ω 未過蝕刻 ES 未過蝕刻 ES 18Ω 18Ω

4.2 不同清洗條件的 SEM 圖結果與討論

4.2.1 SEM 結果

利用 SEM 量測來得知不同清洗條件下其通道連接鋁銅金屬側蝕 結構狀況。 4.2.1.1 未清洗情況 SEM 以蝕刻通道後未清洗條件下做為不同清洗條件參考前值如圖 4.6，由 SEM 圖可以得知：當鋁銅金屬通道由乾式蝕刻打開後其阻障層 表面以及通道裡面會有聚合物物質產生殘留，所以需要利用濕式清洗將 其殘留物質清洗去除，但是也需要維持鋁銅金屬的完整性。 晶圓中間區域 晶圓邊緣區域

圖 4.6 未清洗條件 SEM 圖。

殘餘物

殘餘物

4.2.1.2 去光阻洗淨時間條件 SEM 測量 EKC265 清洗時間 26 分鐘(原始條件) 如圖 4.9，由 SEM 圖可以得 知：EKC 265 清洗時間 26 分鐘可以完全的將殘留的聚合物物質清除乾 淨，而鋁銅金屬有側蝕現象發生較 15 分鐘清洗時間接近（EKC 265 清 洗時間 26 分鐘中間區域 11nm，邊緣區域 9.1nm，EKC 265 清洗時間 15 分鐘中間區域 11nm，邊緣區域 9.1nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.7 EKC265 清洗時間 26 分鐘 SEM 圖。

11.6 nm

10.7 nm

EKC265 清洗時間 12 分鐘(減少清洗時間條件)如圖 4.7，由 SEM 圖可以得知：EKC 265 清洗時間 12 分鐘無法將殘留的聚合物物質清除 乾淨，而且鋁銅金屬已經開始有側蝕現象發生（中間區域 8.1nm，邊緣 區域 4.9nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.8 EKC265 清洗時間 12 分鐘 SEM 圖。

8.1 nm

殘餘物

4.9 nm

殘餘物

EKC265 清洗時間 15 分鐘(減少清洗時間條件) 如圖 4.8，由 SEM 圖可以得知：EKC 265 清洗時間 15 分鐘無法完全的將殘留的聚合物物 質清除乾淨，而鋁銅金屬有側蝕現象發生較 12 分鐘清洗時間嚴重（中 間區域 11nm，邊緣區域 9.1nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.9 EKC265 清洗時間 15 分鐘 SEM 圖。

11nm

9.1 nm

4.2.1.3 去離子水時間增加條件 SEM 測量 EKC265 26 分鐘(去離子水潔淨分兩次)如圖 4.10，由 SEM 圖可以 得知：EKC 265 清洗時間 26 分鐘加上兩次去離子水清洗時間可以完全 的將殘留的聚合物物質清除乾淨，而鋁銅金屬有側蝕現象發生較單次去 離子水清洗時間接近（EKC 265 單次去離子水清洗時間 26 分鐘中間區 域 11nm，邊緣區域 9.1nm，EKC 265 兩次去離子水清洗時間中間區域 10nm，邊緣區域 12nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.10 EKC265 26 分鐘(去離子水潔淨分兩次)SEM 圖。

10 nm

12 nm

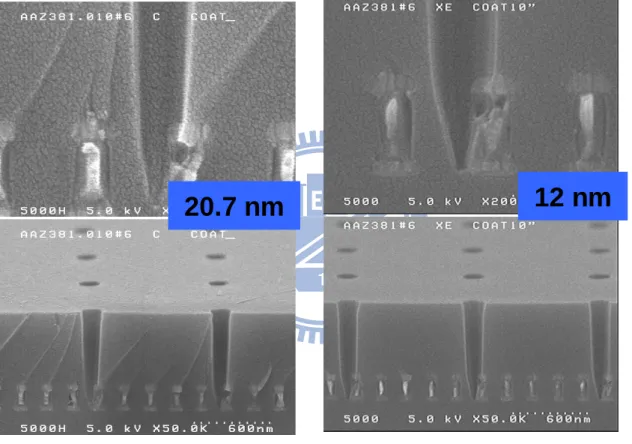

EKC 分 2 次洗淨(EKC 13 分鐘)*2 如圖 4.11，由 SEM 圖可以得 知：EKC 265 清洗時間 26 分鐘分成兩次清洗時間（13+13 分鐘）可以 完全的將殘留的聚合物物質清除乾淨，但鋁銅金屬有側蝕現象發生較單 次去離子水清洗時間嚴重（EKC 265 單次清洗時間 26 分鐘中間區域 11nm，邊緣區域 9.1nm，EKC 265 兩次清洗時間中間區域 20.7nm，邊 緣區域 12nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.11 EKC 分 2 次洗淨(EKC 13 分鐘)*2 SEM 圖。

4.2.1.4 乾燥時間條件 SEM 測量 異丙醇乾燥次數增加(6 步驟12 步驟)如圖 4.12，由 SEM 圖可以 得知：EKC 26 分鐘加上異丙醇乾燥時間由 6 步驟 →12 步驟可以完全 的將殘留的聚合物物質清除乾淨，但鋁銅金屬側蝕現象發生較異丙醇乾 燥時間 6 步驟嚴重（EKC 265 26 分鐘加上異丙醇乾燥時間 6 步驟中間 區域 11nm，邊緣區域 9.1nm，EKC 265 26 分鐘加上異丙醇乾燥時間 12 步驟中間區域 16nm，邊緣區域 14.3nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.12 異丙醇乾燥次數增加(6 步驟 →12 步驟)SEM 圖。

16 nm

14.3 nm

異丙醇乾燥及氮氣乾燥時間增加(IPA2 秒,N28 秒)如圖 4.13， 由 SEM 圖可以得知：EKC 265 26 分鐘加上異丙醇及氮氣乾燥步驟時間 加倍(IPA2 秒,N28 秒)可以完全的將殘留的聚合物物質清除乾淨，但 鋁銅金屬側蝕現象發生較異丙醇及氮氣乾燥步驟時間加倍 (IPA2 秒,N28 秒)嚴重（EKC 265 26 分鐘加上異丙醇及氮氣乾燥步驟時間未 加倍中間區域 11nm，邊緣區域 9.1nm，EKC 265 26 分鐘加上異丙醇及 氮氣乾燥步驟時間加倍中間區域 18.8nm，邊緣區域 17.8nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.13 異丙醇乾燥及氮氣乾燥時間增加(IPA2 秒,N

2

8 秒)

SEM 圖。

18.8 nm

17.8 nm

4.2.1.5 潔淨時間條件 SEM 測量 異丙醇浸潤次數減少(20 步驟9 步驟)如圖 4.14，由 SEM 圖可以 得知：EKC 26 分鐘加上異丙醇浸潤步驟減少(20 步驟9 步驟)可以完全 的將殘留的聚合物物質清除乾淨，但鋁銅金屬側蝕現象發生較 EKC 26 分鐘加上異丙醇浸潤 20 步驟嚴重（EKC 265 26 分鐘加上異丙醇浸潤 20 步驟中間區域 11nm，邊緣區域 9.1nm，EKC 265 26 分鐘加上異丙醇浸 潤步驟減少中間區域 22.9nm，邊緣區域 20nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.14 異丙醇浸潤次數減少(20 步驟9 步驟)SEM 圖。

22.9 nm

20 nm

異丙醇浸潤次數增加(20 步驟30 步驟)如圖 4.15，由 SEM 圖可 以得知：EKC 26 分鐘加上異丙醇浸潤步驟增加(20 步驟30 步驟)可以 完全的將殘留的聚合物物質清除乾淨，但鋁銅金屬側蝕現象發生較 EKC 265 26 分鐘加上異丙醇浸潤 20 步驟未見改善（EKC 265 26 分鐘加上異 丙醇浸潤 20 步驟中間區域 11nm，邊緣區域 9.1nm，EKC 265 26 分鐘 加上異丙醇浸潤步驟增加中間區域 13.8nm，邊緣區域 12nm）。 晶圓中間區域 晶圓邊緣區域

圖 4.15 異丙醇浸潤次數增加(20 步驟30 步驟)SEM 圖。

13.8 nm

12 nm

4.2.1.6 化學品 TMAH/H2O2條件 SEM 測量

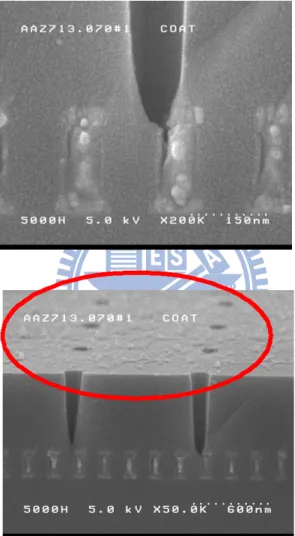

TMAH/H2O2 10:1 40℃ 90 秒如圖 4.16，由 SEM 圖可以得知：

TMAH 10:1 40℃ 90 秒無法將殘留的聚合物物質清除乾淨，雖然鋁銅金 屬側蝕現象未見發生但是此條件是不適用的。

TMAH/H2O2 10:1 40℃ 150 秒如圖 4.17，由 SEM 圖可以得知：

TMAH 10:1 40℃ 150 秒無法將殘留的聚合物物質清除乾淨，而且鋁銅 金屬側蝕現象嚴重發生此條件是不適用的。

TMAH/H2O2 15:1 40℃ 90 秒如圖 4.18，由 SEM 圖可以得知：

TMAH 15:1 40℃ 90 秒無法將殘留的聚合物物質清除乾淨，而且鋁銅金 屬側蝕現象嚴重發生此條件是不適用的。

TMAH/H2O2 15:1 40℃ 120 秒如圖 4.19，由 SEM 圖可以得知：

TMAH 15:1 40℃ 120 秒無法將殘留的聚合物物質清除乾淨，雖然鋁銅 金屬側蝕現象未見發生但是此條件是不適用的。
