2006—2007

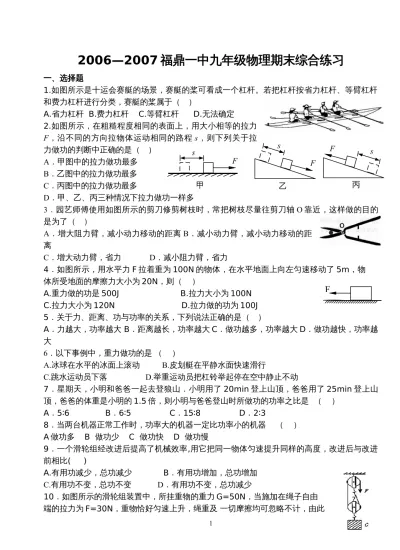

福鼎一中九年级物理期末综合练习
一、选择题 1.如图所示是十运会赛艇的场景，赛艇的桨可看成一个杠杆。若把杠杆按省力杠杆、等臂杠杆 和费力杠杆进行分类，赛艇的桨属于（ ） A.省力杠杆 B.费力杠杆 C.等臂杠杆 D.无法确定 2.如图所示，在粗糙程度相同的表面上，用大小相等的拉力 F，沿不同的方向拉物体运动相同的路程 s，则下列关于拉 力做功的判断中正确的是（ ） A．甲图中的拉力做功最多 B．乙图中的拉力做功最多 C．丙图中的拉力做功最多 D．甲、乙、丙三种情况下拉力做功一样多 3．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴 O 靠近，这样做的目的 是为了（ ） A．增大阻力臂，减小动力移动的距离 B．减小动力臂，减小动力移动的距 离 C．增大动力臂，省力 D．减小阻力臂，省力 4．如图所示，用水平力 F 拉着重为 100N 的物体，在水平地面上向左匀速移动了 5m，物 体所受地面的摩擦力大小为 20N，则（ ） A.重力做的功是 500J B.拉力大小为 100N C.拉力大小为 120N D.拉力做的功为 100J 5．关于力、距离、功与功率的关系，下列说法正确的是（ ） A．力越大，功率越大 B．距离越长，功率越大 C．做功越多，功率越大 D．做功越快，功率越 大 6．以下事例中，重力做功的是 （ ） A.冰球在水平的冰面上滚动 B.皮划艇在平静水面快速滑行 C.跳水运动员下落 D.举重运动员把杠铃举起停在空中静止不动 7．星期天，小明和爸爸一起去登狼山．小明用了 20min 登上山顶，爸爸用了 25min 登上山 顶，爸爸的体重是小明的 1.5 倍，则小明与爸爸登山时所做功的功率之比是 （ ） A．5∶6 B．6∶5 C．15∶8 D．2∶3 8．当两台机器正常工作时，功率大的机器一定比功率小的机器 （ ） A做功多 B 做功少 C 做功快 D 做功慢 9．一个滑轮组经改进后提高了机械效率,用它把同一物体匀速提升同样的高度，改进后与改进 前相比( ) A.有用功减少，总功减少 B．有用功增加，总功增加 C.有用功不变，总功不变 D．有用功不变，总功减少 10．如图所示的滑轮组装置中，所挂重物的重力 G=50N，当施加在绳子自由 端的拉力为 F=30N，重物恰好匀速上升，绳重及 一切摩擦均可忽略不计，由此 甲 F s 丙 F s 乙 F sF
可知（ ） A．该装置的机械效率为 60% B．该装置的机械效率为 55.6% C．该装置中动滑轮重为 5N D．该装置中动滑轮重为 10N 11．如图所示，在水平拉力 F 作用下，使重 40N 的物体 A 匀速移动 5m，物体 A 受到地面的摩擦力为 6N，不计滑轮、绳子的重力及滑轮与 绳子间的摩擦，拉力 F 做的功为（ ） A.30J B.60J C.100J D.200J 5.在四冲程汽油机的工作过程中，通过做功增加燃料混合物内能的是( ) A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程 10.一个小朋友从滑梯上匀速滑下的过程中，下列说法正确的是( ) A.动能减小，重力势能减小，机械能减小 B.动能不变，重力势能减小，机械能减小 C.动能减小，重力势能增大，机械能不变 D.动能不变，重力势能减小，机械能不变 11.下列说法正确的是 ( ) A.0℃物体的内能为零 B.任何状态下处于任何位置的物体都具有内能 C.物体的内能与温度无关 D.静止在地面上的物体无内能 12．大兴安岭发生火灾，灭火飞机满载着灭火剂飞临火场上空，投下灭火剂后，灭火飞机仍以 原来的高度和速度匀速飞行，则与投下灭火剂之前相比，飞机的( ) A．动能增加，机械能不变 B．动能减少，机械能减少 C．动能不变，机械能不变 D．动能不变，机械能增加 13.下列运动中，能表明分子在不停的无规则运动的是 （ ） A.香水瓶打开后，过一会儿屋内闻到香味 B.无数雨滴从空中落下 C.扫地时，看到空中飞舞的尘埃 D.导体中自由电荷发生定向移动形成电流 14.下列事例中，用做功的方法使物体内能增加的是 （ ） A.热水淋浴后全身感到暖和 B.冬天，对手“哈气”，手感到暖和 C.冬天，两手互相摩擦，手感到暖和 D.冬天，在房内用暖气取暖，全身感到暖和 15．冰在熔化过程中，下列判断正确的是（ ） A．内能不变，比热容不变 B．吸收热量，温度不变 C．比热容、内能、温度都不变 D．比热容变大、内能增加，温度升高 16.单缸四冲程内燃机工作时，依靠飞轮的惯性来完成的冲程有 （ ） A.吸气、做功和排气冲程 B.吸气、压缩和做功冲程 C.压缩、做功和排气冲程 D.吸气、压缩和排气冲程 17．随着燃煤价格的不断上涨，少数不法商贩将煤矸石（矿井下与煤共生一处的石块）粉碎后 掺在优质煤中高价销售给客户，为避免上当，最恰当的方法是检测下述物理量中的（ ） A．密度 B．比热 C．熔点 D．热值 18．下列关于物理概念及其的说法正确的是： （ ） A、冰的比热容是 2.1×103J/(kg·℃)表示 1kg 冰吸收的热量是 2.1×103J B、一台机器的功率为 1000W，表示这台机器 1s 内做的功为 1000J C、物体含有内能的多少叫热量 D、一台机器的机械效率是 40%，表示这台机器所做的功中有用功比额外功多 40%
19．关于图中的能量转化，下列说法中正确的是（ ） A．甲图中小孩把橡皮筋拉长，势能转化为动能 B．乙图中小孩从滑梯上滑下，势能转化为动能与内能 C．丙图中人搓手取暖，内能转化为机械能 D．丁图中液化气燃烧加热铁锅，化学能转化为机械能 20．如右图所示电路，以下说法正确的是( ) A．只接通 S2，灯亮且电铃响 B．只接通 S1，灯亮且电铃响 C．只断开 S3，灯亮且电铃响 D．只断开 S1，灯亮且电铃响 21．如图所示的四个电路图中，开关能使Ｌ1、Ｌ2两盏灯同时发光和 熄灭的是 ( ) A.甲和丁 B.甲和丙 C.乙和丁 Ｄ.丙和丁 22．关于欧姆定律变形公式 R＝U/I，以下说法中正确的是( ) A．导体的电阻与这段导体两端的电压成正比 B．导体的电阻与这段导体的电流成反比 C．电压一定时，导体中的电流越大，导体的电阻越小 D．利用这个公式可以计算电阻，但是电阻和电压、电流无关 23．如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如 果闭合开关，一定会发生( ) A.电源短路 B.电流表损坏 C.L1不亮 D.L2的灯丝烧断 24．如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为 零，电压表示数等于电源电压，则该电路中的故障是( ) A.电源正极与 a 之间断路 B.a、L1、b 之间断路 C.c与电源负极之间断路 D.b、L2、c之间断路 25．在右图所示电路中，当开关 S 闭合后，发现电压表 V1和 V2的示数 相同，则电路中发生的故障可能是( ) A．灯 L1的灯丝断了 B．灯 L2的灯丝断了 C．开关 S 处接触不良 D．灯 L1两端接线柱短路 26．某同学使用电压表测量电压的时候，本应使用“-”和“3”两接线柱， 但 他接入的是“-”“15”接线柱，并使电流从“15”接线柱流入，从“-”接线柱 流 出，这样做的结果是( ) A.指针始终不动 B.电压表的指针反向偏转，且无法读数 C.指针的偏转角度太大，电压表可能被损坏 D.指针的偏转角度太小，测量结果误差太大 27.下列四组物质中都属于导体的是 A．铜、油、木头 B．人、铝、塑料 C．玻璃、陶瓷、石墨 D．稀硫酸、大地、盐水 28．把两只灯泡并联后接到电源上，闭合开关，发现灯泡 L1 比 L2 亮，则下列说法正确的是（ ） L 1 L2 S 甲 L 1 L2 S 乙 L1 L2S 丙 L 1 L 2 S 丁 V 1 V2 L1 L2 S
A.通过 L1 的电流大 B.通过 L2 的电流大 C.L1 两端的电压大 D.L2 两端的电压大 29．下列有关电学初步知识的一些说法中，正确的是( ) A．能够带电的物体一定是导体 B．玻璃在任何状态下都是绝缘体 C．对人体安全电压是 36V D．与丝绸摩擦过的玻璃棒带正电 30．关于导体和绝缘体的下列说法中，正确的是（ ） A．导体能够导电是因为导体内有大量的电荷存在 B．绝缘体不容易导电，是因为绝缘体内没有电荷存在 C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导 电 D．有些绝缘体在一定的条件下可能变成导体 31．如图所示，AB 和 BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串 联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有
A．UAB>UBC，IAB<IBC B．UAB<UBC，IAB=IBC C. UAB>UBC，IAB＝IBC D．UAB＝
UBC，IAB<IBC 32．每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物 的轮廓，显得美丽、壮观．这些灯泡是 （ ） A．并联 B．串联 C．可能是串联，也可能是并联 D．无法判断 33．在图所示的电路中，电压 U 不变，开关 K 闭合后，下列 说法正确的是（ ） A．电流表的读数增大 B．电流表的读数减小 C．电压表的读数增大 D．电压表的读数减小 34．下面的几种叙述中，哪一种是并联电路的特征？ （ ） A．电路中每一处的电流都相等 B．电路中任何一处断开都会引起断路 C．各条支路上的电压都相等 D．电路上各部分电压之和等于总电压 35．如图所示电路中，当闭合开关后，两个电压表指针偏转均为图 B．所示，则电阻 R1和 R2 两端的电压分别为：（ ） A．4.8V，1.2V； B．6V，1.2V； C．1.2V，6V； D．1.2V，4.8V. 36．关于导体的电阻，下列说法中正确的是（ ） A锰铜丝的电阻比铜丝的电阻大 B粗细相同的导线，长的电阻较大 C长短相同的导线，细的电阻较大 D 同种材料制成的长短一样的两条导线，粗的电阻较大 37．下列说法正确的是 （ ） A．通过导体的电流为零，导体的电阻也为零 B．通过导体的电流越大，导体的电阻一定越小 C．导体两端的电压为零，导体的电阻也为零 D．导体的电阻是导体本身的一种性质 38．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用 “光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声 控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使 用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（ ）
39．如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了， 且电压表和电流表的示数均变为零，此时电路发生的故障可能是（ ） A． 电灯 L1灯丝断了 B． 电灯 L2灯丝断了 C． 电灯 L1短路 D． 电灯 L2短路 40．如图所示，电源电压恒定不变，当 S 闭合，滑动变阻器的滑片向右移动过程 中，下列说法正确的是 ( ) A．灯泡变亮，电压表读数不变 B．灯泡变暗，电压表读数变小 C．灯泡变亮，电压表读数变大 D．灯泡变亮，电压表读数变小 41．如图所示，电源电压保持不变。当开关 S1 合、S2断开时，电流表 的示数为 0.2A；当开关 S1、S2都闭合时，电流表的示数为 0.8A。则电 阻 R1与 R2的比值为（ ） A 、1:3 B、 3：l C、 2:3 D、 3：2 A.向 a 端移动 B.向 b 端移动 C.保持不动 D.无法判断 42．如图所示的电路，电源电压保持不变，闭合开关后，灯 L 能够发光， 当滑片 P 向左滑动过程中，下列判断正确的是（ ） A．电压表示数变小，电流表示数变大 B．电压表示数变大，电流表示数变小 C．电压表示数变大，电流表示数变大 D．电压表示数变小，电流表示数变小 43．小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验 过程中，当 A、B 两点间的电阻由 5Ω 更换为 10Ω 后，为了探究上述问题， 他应该采取的唯一操作是（ ） A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动 C.将变阻器滑片适当向右移动 D.将电池个数增加 44．如图所示，已知电阻 R1=3Ω、R2=6Ω，电流表 A 的示数是 0.6A，则电 流表 A1的示数是 （ ）
A．0.6A B．0.4A C．0.2A D．0.1A 二、填空题： 1．如图所示，某同学将一支圆珠笔摁在桌面上，松手后发现圆珠笔竖直向上 跳 起．圆珠笔从松手到上升到最高点的过程中，有关的能量转化是 。 2.正常人的心脏推动血液流动的功率约为 1.5W，那么在 3 s 内心脏做的功是 J，这些功可把一个 0.5 N 的鸡蛋匀速举高 m。 3.将手中的铁丝同一位置快速地弯折十余次，用手指触摸一下被弯折的部位，会 感觉到弯折部位的温度升高；这个现象说明了 是改变物体内能的一种方式。用能量的观点 来分析这个现象，我们发现，用这种方法改变物体的内能时，能量是在 能和内能之间相 互转化的。 220V 220V 220V 220V A B C D 光控 声控 声控 光控 光控 声控 光控 声控
4.打开一盒香皂，很快能闻到香味，这一扩散现象说明 ；固体和液体的分子不 会散开，这是由于分子之间存在相互作用的 ，从而使固体和液体保持一定的体积。 5.在化学实验中有时要对参加反应的物质加热．这是利用加热反应物质的温度升 高，从而使微观粒子的无规则运动程度_________. 达到________反应速率的目 的． 6．在内燃机的一个工作循环中，将内能转化为机械能的冲程是 ，将机械 能转化为内能的冲程是 7．如图所示，建筑工人用滑轮组提升重为 200N 的泥桶，所用的拉力为 80N， 若工人 5S 内将泥桶匀速向上提升 2m，则有用功为 ，总功为 ；拉力的功率为 _______w，滑轮组的机械效率为________。 8．使 10kg 水的温度升高 46℃，所需的热量是 ，若用汽油来燃烧加热，汽油的热值为 4.6×107J/kg，则要完全燃烧 g 汽油放出的热量才可以。 9．图为电工常用的克丝钳，它的设计和使用应用了很多物理知识。其中， 钳把包了一层胶皮是为了 。钳把做的比钳口长是为了 。 10．唐诗中有“黄河远上白云间”、“不尽长江滚滚来”的诗句，前一句生动形 象地表明黄河储藏着大量的 能，后一句表明长江水具有大量的 能。 11．在“研究杠杆平衡的条件”的实验中，应在杠杆处于__________位置平衡后，记录实验数据。 12．图中，物体 G 的重为 16N，手拉绳的力为 10N。但物体被匀速拉动提高 h 时， 动滑轮的机械效率为 （不考虑摩擦）。若想增大动滑轮的机械效率，可采 用的方法是 。（答一种即可） 13．如图所示，轻质杠杆 OA 中点悬挂一重 G=60N 的物体，在 A 端施加一竖直向 上的力 F，杠杆在水平位置平衡，则 F= N；保持 F 的方向不变，将杠杆从 A 位置匀速提到 B 位置的过程中，力 F 将 （填“变大”、“不变”或“变小”）． 14．若加在导体两端的电压为 U，通过导体的电流为 I，则导体的电阻为 ； 当导体两端的电压增大为 2U 时，通过导体的电流为 ；导体的电阻为 。 15．滑动变阻器是通过改变接入电路中电阻丝的_______来改变电阻的. 如图甲 所示，当滑片向 C 断移动时，它的电阻值__________（填“变大”、“变小”或“不 变”）. 电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是________Ω. 16．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并 接通开关 S 后，电流表 A1、A2 的计数如图乙，则 A1 读数是 A;A2 的读数是 A;那 么 R1：R2= 。
17．语言复读机工作时需要 6 Ｖ的电源，这可以由 节干电池 联而成。 18．欧姆定律的表达式为 ，在电压 U 一定的条件下，导体的电阻 R
越小，通过导体的电流 I 越 。两个电阻 R1和 R2（R1＞R2）串联接入电路中，通过 R1的电流 （填“大于”、“等于”或“小于”）通过 R2的电流。 19．如图所示的电路，闭合开关 K，当滑动变阻器的滑片 P 向右滑动时，电流表的示数______ __，电压表的示数________，小灯泡的亮度________。 20．如图所示的电路中，电源电压为 2V 保持不变，电阻 R1＝5Ω，R2＝10Ω．当开关 S 断开 时，电流表 A1的示数是 A；当开关 S 闭合时，电流表 A2的示数 是 A． 21.如图所示，在不知道电源电压的情况下，能够利用已知电阻 R0测 出未知电阻 Rx阻值的电路图是 （选填“甲”、“乙”、“丙”中的一 个）。 22．如图所示是一种自动测定油箱内油面高度的装置． （1）图中虚线框内的装置相当于简单机械中的_____________；（2）图中 R 是电学中的什么元 件_ ___；（3）油量表是用______________表改装的；（4）当油箱中的浮标向上运动时 R的电阻值将 ，对电流的阻碍作用将 ，此时电路中的电流将 ．(选填“增大”或“减小”)． 三、作图简答题： 1．用滑轮组将陷在泥中的汽车拉出来， 试在题图中画出最省力的绕绳方法。 2．如图 2 所示，作出力 F 的力臂． 3．如图 3 是斜拉旅行箱的简化模型． 画出它的动力臂 L1和阻力臂 L2． 4.用图 8-12 所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线． 5．现有电源、开关各一个、两个灯泡 L1和 L2、两个电流 表 A1和 A2、导线若干。请按要求在题下方框内画出电路图。 要求：（1）灯泡 L1、L2并联； （2）开关控制整个电路； （3）电流表 A1测灯泡 L1的电流； V1 R x R0 乙 V2 A R x R 0 甲 A R x R0 丙 V A1 A 2 R 1 R 2 S
（4）电流表 A2测总电流。 6．根据电路图连接实物 四、实验 探究题： 1．“研究杠杆平衡条件”的实验可采用图所示的装置． 实验前，应调节横杆 AB 在水平位置平衡，这样做的好处是 ； 若当时观察到 B 端偏低，可将 B 端螺母向 边调．若实验时在 E 处挂 三只质量均为 50g 的钩码，则在 C 点应挂 只钩码杠杆才能平衡；若 C点不挂钩码，改在 D 点用弹簧测力计拉，为使杠杆平衡，这时弹簧测 力计的最小读数应为 N，拉力的方向应 ． 2．如图为测量滑轮组机械效率的实验装置，钩码总重 6N。 （1）实验时要竖直向上 拉动弹簧测力计，由图可知拉力大小为 N，若钩码上升的高 度为 8cm,则弹簧测力计向上移动 cm,该滑轮组的机械效率为 。 （2）若仅增加钩码的个数，该滑轮组有机械效率将 。（选填：“增大”、“减小”或“不变”） 3．学校买了一箱物理器材，小军同学将它从一楼搬运到三楼，小丽同学想测量小军同学搬运 器材过程中对箱子做功的功率。 ⑴、测量所需要的器材有： ⑵、小丽同学设计的测量步骤如下，其中多余的是（ ） A、测出箱子所受的重力 B、测出楼梯的总长度 C、测出一楼到三楼的竖直高度 D、测出小军上楼梯所用的时间 E、算出小军搬运箱子的功率 4．在测定滑轮组机械效率的实验中，小刚同学测得的数据如下表所示： 钩码 重 （N ） 弹簧测力 计 读 数 （N） 钩码移动 的距离 （m） 弹 簧 测 力 计 移 动 的 距 离 （m） 有用 功 （J） 总功 （J） 机械 效率 3 1.2 0.1 0.3 （1）在表中空白处分别写出有用功、总功和机械效率的值； （2）在右边方框中画出滑轮组及绕法； 5．如图所示，让钢球从斜面上由静止滚下，打到一个小木块 上，能将木块撞出一段距离.放在同一水平处相同位置的木块， 被撞得越远，表示钢球的动能越大.现用质量不同的钢球从同 一高度滚下，看哪次木块被推得远.回答以下问题： （1）设计本实验的目的是研究 。
（2）让不同的钢球从同一高度滚下是为了 。 （3）此实验得出的结论是 。 6. 小明按图所示的电路图连接电路进行探究性实验，实验时电阻 R1保 持不变，滑动变阻器 R2的最大阻值是 20Ω，三次改变滑动变阻器的滑 片 P 的位置，得到下表中的实验数据： 请回答：（1）如图电路是 电路，电压表 V 测 的电压． （2）比较电流表 A1和 A2的示数，可得结论： ． （3）比较三只电压表示数，可得结论： ． （4）比较电流表 A1（或 A2）和电压表 V1示数， 可得结论： ． （5）定值电阻 R1= ，第三次实验中 R2接入电路的电阻为 ． （6）当滑动变阻器的滑片 P 向右移动时，电流表 A1示数将 ，电压表 V1示数将 ，电压 表 V2示数将 ．（填变大、变小或不变） 7．在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法。下表是某实验小 组在实验中所用导体的相关物理量的记录： （l）要探究导体电阻大小与长度是否有关，应选用 两根导体； （2）要探究导体电阻大小与横截面积是否有关，应选用 两根导体。 8．孙楠同学用如图所示的电路研究导体中的电流跟导体电阻的关系，他先后将 5Ω、15Ω 和 25Ω的定值电阻接入电路 A、B 两点间，闭合开关 S，读出电流表示数（如下表）。由实验数据 可以看出电流 I 与电阻 R 并不成反比。 问：（1）该实验中选 错了什么器材？请你说 出应换用的器材。 （2）为保证实验正确 进行，还需要什么仪器？ 9．有一个阻值看不清的电阻器 Rx，要测出它的电阻值． (1)小明按图 18 的电路图 连接好电路，检查无误后 次 数 A1示 数 A A2示 数 A V1示 数 （V ） V2示 数 （V ） V示 数 （V ） 1 0.4 0.4 4 8 12 2 0.6 0.6 6 6 12 3 0.8 0.8 8 4 12
闭合开关 S，观察到电压表的示数为 1.6V，电流表的示数如图所示，则通过电阻器 Rx的电流为 _____A，Rx的电阻为____Ω． 实验中，为了减小误差，小明还需进行的操作是 _______________________________________________________________。 图 20 是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。 ①_____________________________________________________ ②_____________________________________________________ ③_____________________________________________________ 10．用如图甲所示的电路可以测量一个未知电阻的阻值，其中 Rx 为待测电阻，R 为电阻箱 (符 号为≠)，s 为单刀双掷开关，R。为定值电阻．某同学用该电路进行实验，主要步骤有： A把开关 S 接 b 点，调节电阻箱，使电流表的示数为 I； B 读出电阻箱的示数 R； C 把开关 S 接 a 点，读出电流表的示数为 I； D 根据电路图，连接实物，将电阻箱的阻值调至最大 (1)上述步骤的合理顺序是___________________ (2)步骤 A 中电阻箱调节好后示数如图 17-乙所示， 则它的示数为________ Ω．若已知 R。的阻值为 1OΩ，则待测电阻的阻值为 Ω． (3)本实验所采用的物理思想方法可称为___________ (选填“控制变量法”或“等效替代法”)． 五、计算题： 1．某工人利用滑轮组在 20s 内将 3000N 的物体匀速提高 4m，已知这个滑轮组的机械效率是 80%.求：(1)这名工人所做的总功是多少焦？(2)他所做的额外功是多少焦？ (3)他的输出功率是多少瓦？ 2．在一些建筑工地、港口常见到各种大型起重机。如图所示是一种起重机的简图，为了保证 起重机起重时不会翻倒，在起重机右边配有一个重物 m0，已知 OA=10m，OB=5m，起重机 功率为 30KW，起重机本身重力不计。求： ⑴ 要使起重机吊起 6×103kg的货物时不会绕支点 O 翻倒，右边 配重 m0至少为多少千克？⑵若起重机的机械效率为 80％，则把 5×103 kg的货物沿竖直方向匀速提高 12m，需要多少时间？（g 取 10N/kg） 3．在图中，电阻 R1的阻值为 10Ω．闭合电键 S，电流表 Al的示 数为 0.3A，电流表 A 的示数为 0.5A．求：（1）通过电阻 R2的 A O B
电流． （2）电源电压．（3）电阻 R2的阻值． 4．如图所示的电路中，电源电压保持不变，R1=4 欧，R2=6 欧， 求： 1）如果 S1、S2 都断开时，电流表示数为 0.6A，那么电源电压多 大？ 2）如果 S1、S2 都闭合时，电流表示数为 2A，那么 R3 的阻值多大？
