行政院國家科學委員會專題研究計畫 成果報告
偏二氯乙烯-氯乙烯共聚体/黏土奈米複材之製備及其熱安
定性與氧氣阻透性之研究
計畫類別： 個別型計畫 計畫編號： NSC91-2216-E-151-005- 執行期間： 91 年 08 月 01 日至 92 年 07 月 31 日 執行單位： 國立高雄應用科技大學化學工程系 計畫主持人： 謝達華 計畫參與人員： 何國賢 黃展寬 劉家政 莊清男 鍾培源 報告類型： 精簡報告 處理方式： 本計畫涉及專利或其他智慧財產權，2 年後可公開查詢中 華 民 國 92 年 11 月 4 日
行政院國家科學委員會補助專題研究計畫
■ 成 果 報 告
□期中進度報告
（計畫名稱）
偏二氯乙烯-氯乙烯共聚體/黏土奈米複材製備及其熱安定性與氧氣阻透性之
研究
計畫類別：■
個別型計畫 □
整合型計畫
計畫編號：NSC 91－2216－E－151－005
執行期間： 91 年 8 月 1 日至 92 年 7 月 31 日
計畫主持人：謝達華
共同主持人：何國賢
計畫參與人員： 黃展寬,劉家政,莊清男,鍾培源
成果報告類型(依經費核定清單規定繳交)：■精簡報告 □完整報告
本成果報告包括以下應繳交之附件：
□赴國外出差或研習心得報告一份
□赴大陸地區出差或研習心得報告一份
□出席國際學術會議心得報告及發表之論文各一份
□國際合作研究計畫國外研究報告書一份
處理方式：除產學合作研究計畫、提升產業技術及人才培育研究計畫、
列管計畫及下列情形者外，得立即公開查詢
□涉及專利或其他智慧財產權，□一年□二年後可公開查詢
執行單位：國立高雄應用科技大學化學工程學系
中 華 民 國 92 年 10 月 31 日
一、中文摘要﹕
夲研究係以偏二氯乙烯-氯乙烯共聚體為基材，有機改質之氟素雲母為填充材，鄰苯二 甲酸二正辛酯為可塑劑，利用塑譜儀熔融混煉製備不同組成之偏二氯乙烯-氯乙烯共聚體/ 有機改質氟素雲母之奈米複材。 由廣角 X-光繞射儀與穿透式電子顯微鏡結果顯示，偏二 氯乙烯-氯乙烯共聚體/有機改質氟素雲母為部分插層部分分散型之奈米複材，氟素雲母含 量低於 8 wt%下，複材插層效果隨氟素雲母含量的減少而增加。 熱重分析儀結果顯示，氮 氣下，偏二氯乙烯-氯乙烯共聚體奈米複材呈一階段之熱劣化行為，其熱安定性除與複材形 態有關外，亦與劣化之偏二氯乙烯-氯乙烯共聚體結構有關；空氣下，偏二氯乙烯-氯乙烯 共聚體奈米複材呈二階段之熱劣化行為，複材耐燃性隨氟素雲母含量的增加而顯著提昇。關鍵字: 偏二氯乙烯-氯乙烯共聚體 氟素雲母 奈米複材 熱劣化行為 耐燃性
二、英文摘要:
Poly (vinylidene chloride-co-vinyl chloride, PVDCB)/clay nanocomposites were prepared by melt blending of the polymer with an organically modified fluorinated synthetic mica (MEE), both in the presence of dioctyl phthalate (DOP) where acted as a plasticizer. The nanostructure of the PVDCB/MEE nanocomposites was characterized by wide angle X-ray diffractometer (XRD) and transmission electron microscope (TEM). It was found that partially intercalated and partially exfoliated structures coexisted in PVDCB/MEE nanocomposities. Below 8 wt% MEE content, the intercalation effect of PVDCB/MEE nanocomposites decreased with MEE content. Thermal stability of PVDCB/MEE nanocomposites was evaluated by thermogravimetric analyzer (TGA). Results showed that, in nitrogen, PVDC/MEE nanocomposites demonstrated a one-step thermal degradation behavior, and its thermal stability was significantly related to the morphology of nanocomposites and the degraded PVDC structure. In Air, PVDC/MEE nanocomposites presented a two-step thermal degradation behavior. PVDC/MEE nanocomposites reduced flammability as the amount of MEE increased.
Keyword: Poly(vinylidene chloride-co-vinyl
chloride) fluorinated synthetic mica nanocomposites thermal degradation behavior flammability
三、前言
聚偏二氯乙烯 Poly(vinylidene chloride，PVDC)為高結晶、高密度之聚合 体，具極優越的氣体(特別是氧氣)阻透性 (barrier property)，但因加工困難，PVDC 極少應用於商品化的製造。1 偏二氯乙烯 之共聚体[例如，偏二氯乙烯-氯乙烯(VDC - VC)、偏二氯乙烯-丙烯晴(VDC-AN) 與偏二氯乙烯-甲基丙烯酸酯(VDC-MA) 等]，雖然結晶度較 PVDC 為低，但由於 其卓越之氣体阻透性、2低溫韌性、極高的 抗氧化及耐生化劣解等特性，經適當的熱 處理及定向延伸後，可製成具高強度之膠 膜，為食品工業中極為重要之包裝材料。 1-4 雖然，VDC 共聚体廣泛地應用於食品 包裝材料，但其熱安定性差，遇熱、光易 行脫氯化氫反應，導致變色、交聯、機械 與氣体阻透性降低等現象，這些劣化特 性，對 VDC 共聚体在加工及應用上造成極 大的困擾。1-4 因此，如何以最適化之組成 及加工條件，增加 VDC 共聚体之流動性， 減少熱劣化的發生，同時藉由熔融、結晶 形態等之控制，提昇氧氣之阻透性，這或 可藉由特異之奈米特性予以達成。 雖然，近年來奈米複材廣泛的被研 究，5- 10但卻鮮少有氯乙烯系複材之相關研 究，至於 PVDC 系奈米複材之研究，更是 付之闕如。 最近，Wang 等11-12曾以 MTET 2 有機黏土與 PVC 藉熔融混練製造 PVC /Clay 奈米複材。 結果顯示，不論可塑劑 dioctyl phthalate (DOP)存在與否，均可得含 部分插層(intercalated)與分散(exfoliated)型 結構之 PVC/Clay 奈米複材，複材之熱安定 性與機械性質同時亦隨之提昇。 此外，在 無可塑劑 DOP 下，MTET2有機黏土可視 為 PVC 之可塑劑；在無 PVC 存在下，DOP 則可作為 MTET2有機黏土之插層劑。 推 論 Wang 之研究結果，或可藉由奈米技術 提昇 PVDC 熱安定、加工性及較優的物性。 本研究是以偏二氯乙烯-氯乙烯共聚 體(PVDCB)為基材， MTET2改質之氟素 雲母(MEE)為填充材，鄰苯二甲酸二正辛 酯(DOP)為可塑劑，乙醯檸檬酸三正丁酯(ACT)為熱安定劑，利用塑譜儀熔融混煉 製備不同組成之 PVDCB/MEE 複材，並藉 由 X-光繞射儀(XRD)、穿透式電子顯微鏡 (TEM)與熱重分析儀(TGA)，探討不同雲母 含量對複材結構及其熱劣化行為之影響。
四、研究方法
一、試料 (a) 基材 Poly(vinylidene chloride-co-vinyl chloride，PVDCB)(Aldrich Co.,)，內 含4.07 wt%之熱安定劑(Acetyltributyl citrate, ACT)。 純化 後PVDCB之元素分析結果，如表一 所示。 表一顯示，偏二氯乙烯單體 組成為0.8，氯乙烯單體組成為0.2。
Table 1. Elementary analysis of VDC-VC copolymer
C(%) H(%) Cl(%) Calc. 26.63 2.44 70.94 (CH2CCl2)x (CH2CHCl)1-x Found 26.59 2.51 70.9 (b) 氟素雲母黏土 (1) 水性氟素雲母: (CO-OP chemical Co., SOMASIF ME-100)
(2) 有機改質氟素雲母:以Alkyl (C8~18)
bis(2-hydroxylethyl)methyl ammonium
ion 改質 ME-100 之有機改質氟素
雲母(CO-OP chemical Co., SOMASIF MEE)。
(c)可塑劑
Dioctyl phthalate (nacalai tesque, INC，DOP) 二、PVDCB/Clay複材之製備 將不同重量比之氟素雲母及DOP在常 溫下攪拌12小時後，置入Plasticgraph@ 塑譜儀(Brabender plasticorder)，於160 ℃，60 rpm，混鍊5分鐘，製備不同組 成之PVDCB/Clay複材。 於本研究 中，不同組成之PVDCB/MEE複材可表 示為PVDCB-X-Y，其中X與Y分別表示 DOP與MEE之重量比。 三、複材結構分析 利用X光繞射儀(Rigaku-D/max 2100)，以銅靶的Kα(λ=1.54056Å) 為繞射光源，Ni為過濾器，操作電壓 為40 KV，電流強度為30 mA，掃瞄 速度為1。 /min，由2°掃至30°，分析 複材結晶結構。 四、複材形態觀察 利用穿透式電子顯微鏡(JEOL JEM -2000EX-II)，加速電壓為100 KV，觀 察複材形態結構。 五、熱劣化行為之分析 取7-8 mg的試樣，以DuPont SDT-2960 熱重分析儀，於氮氣與空氣下，以10 ℃/min之升溫速率由室溫加熱至700 ℃，分析複材之熱劣化行為。
五、結果與討論
複材熔融混鍊行為之分析 於固定DOP(15 wt%)及ACT(4.07 wt%) 下，不同含量雲母黏土對PVDCB/MEE複 材熔融行為之影響，如圖一所示。 圖一顯 示， MEE含量小於3 wt%時，對PVDCB /MEE複材之平衡力矩(equilibrium torque) 並未有顯著的影響，當MEE含量大於3 wt%時，PVDCB/MEE複材之平衡力矩，隨 著MEE含量的增加而增加，亦即在較高 MEE含量下，PVDCB/MEE複材之熔融加 工性會降低。 0 1 2 3 4 5 0 5 10 15 20 25 T o rq ue (N*m ) PVDCB-15-0 PVDCB-15-1 PVDCB-15-3 PVDCB-15-5 PVDCB-15-8 Time (min)Figure 1. Evolution of the torque with time for
PVDCB /MEE nanocomposites. 複材結構分析與形態之觀察 不同含量雲母黏土PVDCB/MEE-100與 PVDCB/MEE複材之X光繞射譜圖，如圖二 所示。 由圖二 (a)、(b)可觀察，PVDCB/ ME-100與PVDCB -15 -5 (MEE-100)於(001) 晶面之繞射角相同，此說明無法藉由熔融 混鍊製備PVDCB/ ME-100複材，推論其主 要歸因於水性ME-100與PVDCB或DOP互 溶性不佳所致。13 進一步比較圖二 (c) ~ (e) 可觀察，PVDCB-0 -5(MEE)與PVDC-15-5 (MEE)於(001)之繞射角由2θ= 4.23向低 角度2θ= 2.45處位移，進而造成雲母層間 之間距變大(由d001= 20.9Å至~ 36.1Å)，此 說明MEE與PVDCB及DOP具較佳之相溶 性，無論DOP存在與否，均可導致PVDCB 滲入雲母層間，造成有效之插層。 另外，
比較圖二(d)與(e)於2θ=2.45處之繞射峰 之全寬半高(FWHM)顯示， DOP不存在 下，雲母層堆疊數目較少，較易發生脫層， 因之使複材具較佳之插層效果。雖然， PVDCB在無添加DOP下，較能形成分散型 奈米複材，但由於其與PVDCB均易於發生 熱劣化，因之本研究不作進一步的探討。 Wang12等在製備聚氯乙烯-蒙脫土奈米複 材時，亦發現相同情況。 2 4 6 8 10 12 (001) 2 Theta [deg.] (a) (001) (b) (001) (c) (d) (001) (e) (001) (002) (003)

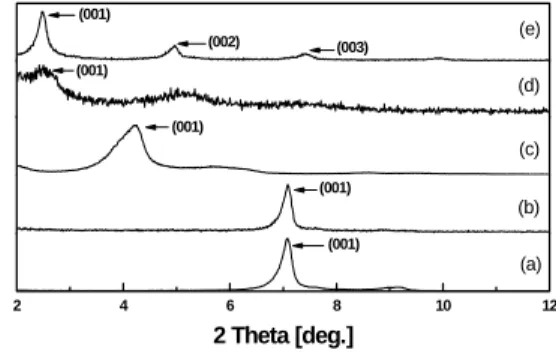

Fig. 2 XRD patterns of (a)ME-100;
(b)PVDCB-15-5(ME-100); (c) MEE; (d)PVDCB-0-5(MEE); (e)PVDCB-15-5(MEE). 固定DOP含量(15 wt%)下，不同含量 MEE之PVDCB複材X光繞射譜圖，如圖三 所示。 比較圖三之(a)、(b)發現，DOP可 有效膨潤MEE，此結果說明DOP除作為 PVDCB可塑劑外，亦可做為雲母黏土之共 插層劑(co-intercalative agent)。 進一步比 較圖三 (b) ~ (f)可觀察，PVDCB能更進一 步膨潤MEE，且PVDCB/ MEE複材之插層 效果隨MEE含量的增加而遞減 (PVDCB-15-1：d001= 40.3Å；PVDCB-15-3： d001=36.4Å；PVDCB- 15-5: d001= 36.0Å; PVDCB+DOP: d001= 33.8Å )。 2 4 6 8 10 12 2 Theta [deg.] (a) (001) (001) (b) (001) (c) (001) (d) (001) (e) (001) (f) (g)
Figure 3. XRD patterns of PVDCB-DOP-MEE
nanocomposites with various MEE contents: (a) MEE; (b) MEE+DOP; (c) PVDCB-15-8; (d) PVDCB-15-5; (e) PVDCB-15-3; (f) PVDCB-15-1; (g)PVDCB-15-0. 固定DOP含量(15 wt%)下，3、5 wt% MEE之PVDCB複材TEM圖像，分別如圖四 及圖五所示。 圖中黑色層狀為氟素雲母黏 土，箭頭(E)、(I)分別為剝落之單層雲母及 插層之奈米複材，放大(I)部份，可觀察約 有3 ~ 4層雲母之堆積，其層距經估算與圖 四中(d)、(e)所得吻合，此結果說明PVDCB /MEE為部份插層部分分散之奈米複材形 態，MEE含量愈少，其分散之單層雲母愈 多，插層效果愈好。
Figure 4. Different magnification of TEM micrographs of PVDCB-15-3 nanocomposites.: (a) low magnification ; (b)high magnification .
Figure 5. Different magnification of TEM micrographs of PVDCB-15-5 nanocomposites.: (a) low magnification ; (b)high magnification . 複材形態對熱劣化行為之影響 氮氣下，PVDCB/MEE 及 PVDCB/ MEE -100 複材之熱劣化行為，如圖六所 示。 圖六顯示，氮氣下，PVDCB/ MEE 與 PVDCB/ MEE-100 複材於 200 ~ 300℃ 溫度範圍，呈現一階段之熱劣化行為。 此 階段之熱劣化行為主要是由於 unzipping 之脫氯化氫反應及少量的偏二氯乙烯、三 氯苯、苯和四氯奈等之釋出14,15，使熔融 態之 PVDCB 發生顯著的重量損失，當溫 度高於 260℃(殘餘重量分率約為 0.7)時， 劣化速率逐漸減緩。 由熱重損失曲線及表 二同時可發現，當溫度小於 260℃時， PVDCB/MEE 奈米複材其T10 % 較 PVDCB (I) (I) (E) (E)
/ME-100 複材或 PVDCB 為高。 另外，由 表二揮發氣体釋出量(最大熱重損失峰面 積之積分結果，∆ weight %)顯示，於 200 ~ 300℃溫度範圍， PVDCB /MEE 奈米複材 揮發性氣体之釋出量較 PVDCB /MEE-100 及 PVDCB 為少，此說明 PVDCB 與 MEE 分子間之作用力較 MEE -100 為強。 上述 結果可推論，奈米複材中之雲母層除可阻 隔揮發性氣体之釋出外，16粘土改質劑中 之 OH 基亦可能與氯化氫反應而減緩脫氯 化氫反應速率，此特性與複材形態有關。 當溫度大於 300℃時，PVDCB 發生分子鏈 間之環化及芳香化反應，並無明顯熱重損 失17-20，因之具奈米結構 PVDCB/MEE 其 熱重損失較 PVDCB/ ME E-100 複材為小。 100 200 300 400 500 600 700 20 40 60 80 100 0 5 10 15 20 25 Res idual Weigh t (%) Temperature (o C) PVDCB-15-0 PVDCB-15-5(MEE) PVDCB-15-5(ME-100) De riv. Weigh t (%/ m in )
Figure 6. TGA-DTG thermograms of PVDCB
-DOP-mica composites treated in nitrogen
100 200 300 400 0.0 0.2 0.4 0.6 0.8 1.0 1.2 PVDCB-15-0 PVDCB-15-5(MEE) PVDCB-15-5(ME-100) Temperature D ifference ( oC/ mg ) Temperature (oC)
Figure 7. DTA thermograms of PVDCB-DOP-mica
composites treated in nitrogen
氮氣下，PVDCB/MEE 及 PVDCB/ MEE -100 複材之微分熱差曲線，如圖七所 示。 圖七及表三顯示，PVDC B/MEE 之 熔點略高於 PVDCB /ME-100 複材及 PVDCB，推論係由於 PVDCB 與 MEE 改 質劑之離子-偶極吸引力，限制了 PVDCB 分子鏈之熱移動，因而導致奈米複材熔點 微幅的上升。 當溫度接近約 200℃時，PV DCB、PVDCB/MEE 及 PVDCB /ME-100 複材開始進行交聯反應17 - 20，比較 PVDCB /MEE 與 PVDCB/ME-100 及 PVDCB 之交 聯起始溫度發現，PVDCB /MEE 奈米複材 延後約 20℃才發生，此說明 PVDCB 熱劣 化行為除與複材分散相形態有關外，亦與 劣化之 PVDCB 結構有關。
Table 2. TGA data of PVDCB-DOP-mica
composites treated in nitrogen.
Sample T10 % (℃) TCi (℃) Δ11weight (%) Char (700℃) (%) MEE 253.43 ---- --- 72.12 ME-100 ---- ---- ---- 99.42 PVDCB-15-0 227.62 196.57 51.25 20.48 PVDCB-15-1 229.28 193.48 48.75 22.11 PVDCB-15-3 230.86 220.96 46.80 23.96 PVDCB-15-5 230.12 220.13 46.62 25.18 PVDCB-15-8 229.28 220.96 47.55 26.73 PVDCB-15-5 (ME-100) 225.95 196.36 48.93 25.06
TCi : initial temperature of the crosslinking reaction
∆1weight: weight loss at the first peak of DTG thermogram
Table 3. DTA/ DTG data of PVDCB-DOP-mica composites treated in air.
Sample Tm (℃) ∆1 Weight (%) ∆2 Weight (%) PVDCB-15-0 152.52 48.06 22.57 PVDCB-15-1 152.90 47.96 23.47 PVDCB-15-3 152.99 46.41 22.52 PVDCB-15-5 153.17 47.70 22.37 PVDCB-15-8 152.81 50.62 19.02 PVDCB-15-5 (ME-100) 152.79 46.13 22.91
∆1 Weight: weight loss at the first peak of DTG thermogram
∆2 Weight: weight loss at the second peak of DTG
thermogram
空氣下，PVDCB/MEE及PVDCB/MEE -100之熱劣化行為，如圖八所示。 圖八顯 示，空氣下，PVDCB及其複材於200 ~ 300 ℃及450 ~ 600℃溫度範圍，呈現二階段之
熱劣化行為。 第一階段之熱劣化行為與在 氮氣下類似，第二階段之熱劣化行為則主 要源於PVDCB之燃燒反應，此階段之熱劣 化使PVDCB幾乎燃燒殆盡。 由熱重損失 曲線及表二同時可發現，PVDCB/MEE奈 米複材之燃燒反應起始溫度(Tb)值較 PVDCB/ MEE -100或PVDCB為高，氣体釋 出量(∆ weight %)亦較PVDCB/ MEE-100或 PVDCB為少。 . 100 200 300 400 500 600 700 0 20 40 60 80 100 0 5 10 15 20 25 Re sidu a l Weig ht (% ) Temperature (oC) PVDCB-15-0 PVDCB-15-5(MEE) PVDCB-15-5(ME-100) MEE De riv. W e ight (% /m in)
Figure 8. TGA-DTG thermograms of PVDCB-DOP-
mica nanocomposites treated in air.
100 200 300 400 500 600 700 -1 0 1 2 3 4 5 6 7 Te m p e rat ur e Dif fe re nce ( oC/mg) Temperature (o C) PVDCB-15-0 PVDCB-15-0 (MEE) PVDCB-15-0 (ME-100) MEE
Figure 9. DTA thermograms of PVDCB-DOP-mica
composites treated in air.
空氣下，PVDCB/MEE及PVDCB/MEE -100之微分熱差曲線，如圖九所示。圖九 顯示，空氣下，PVDCB試樣除於260℃可 發現一明顯的放熱峰外，當溫度接近約500 ℃時，由於PVDCB之劇烈燃燒反應，而放 出大量的熱，PVDCB/MEE之燃燒反應比 PVDCB或PVDCB/MEE-100複材延後約 50℃。 綜合圖八與圖九結果說明，空氣 下，PVDCB/ MEE奈米複材之耐燃性較 PVDCB/ MEE -100或PVDCB為優異，此耐 燃特性歸因於雲母層阻擋氧氣擴散進入層 間，增加氧氣擴散進入層間時間，進而延 遲燃燒反應之發生21。 雲母含量對熱劣化行為之影響 氮氣下，不同雲母含量對PVDCB複材熱 劣化行為之影響，如圖十、十一及表二所示。 圖十及表二顯示，MEE含量小於8 wt%時， T10 % 值隨MEE含量的增加而增加，∆ weight% 值則隨MEE含量的增加而降低。 由圖十一 及表一顯示，除了PVDCB- 15-1外，其交聯 反應溫度(TC, on set)隨MEE含量的增加而延緩發 生，推論除分散相雲母層阻隔作用外，可能 亦與粘土改質劑中之OH基與氯化氫反應減 緩unzipping反應及熱交聯反應速率有關，然 其真正原因仍待進一步釐清。另外，從表一 可發現，添加MEE能提高其殘留炭率 (Char)，其殘留炭率隨MEE含量的增加而增 加，此乃歸因於雲母層阻隔熱分解分子釋出 所導致16。 100 200 300 400 500 600 700 20 40 60 80 100 0 5 10 15 20 25 R e s idual Weight (%) Temperature (oC) PVDCB-15-0 PVDCB-15-1 PVDCB-15-3 PVDCB-15-5 PVDCB-15-8 MEE D e ri v . We ig h t (% /m in )
Figure 10. TGA-DTG thermograms of PVDCB –DOP
-MEE nanocomposites treated in nitrogen.
100 200 300 400 0.0 0.2 0.4 0.6 0.8 1.0 1.2 PVDCB-15-0 PVDCB-15-1 PVDCB-15-3 PVDCB-15-5 PVDCB-15-8 Temperat ure Dif ference ( oC/ mg) Temperature (oC)

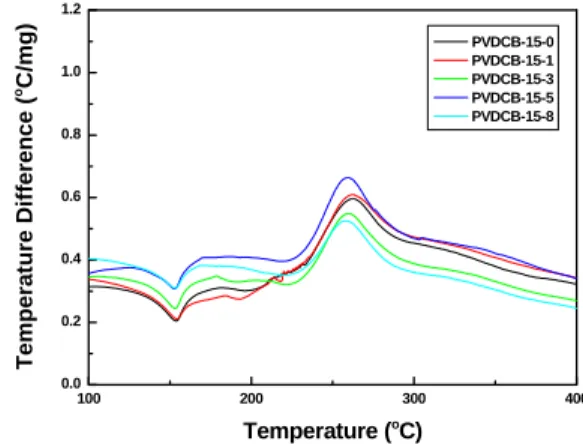

Figure 11. DTA thermograms of PVDCB-DOP
-MEE nanocomposites treated in nitrogen.
空氣下，不同雲母含量對PVDCB複材熱 劣化行為之影響，如圖十一、十二及表四 所示。 圖十一及表二顯示，燃燒反應起始
溫度隨MEE含量增加而增加，歸因於MEE 含量愈多，愈可提供PVDCB插層之空間， 氧氣愈不易使PVDCB燃燒，因此PVDCB /MEE奈米複材燃燒反應起始溫度隨MEE 含量的增加而延後21，而其殘留炭率亦隨 之而增加。 100 200 300 400 500 600 700 0 20 40 60 80 100 0 5 10 15 20 25 PVDCB-15-0 PVDCB-15-1 PVDCB-15-3 PVDCB-15-5 PVDCB-15-8 MEE R esi dual W e ight (% ) Temperature (oC) De riv. We ight (%/m in)
Figure 12. TGA-DTG thermograms of PVDCB –
DOP -MEE nanocomposites treated in air.
100 200 300 400 500 600 700 -1 0 1 2 3 4 5 6 7 PVDCB-15-0 PVDCB-15-1 PVDCB-15-3 PVDCB-15-5 PVDCB-15-8 MEE Te m p e rat ur e Dif fe re nce ( oC/mg) Temperature (o C)
Figure 13. DTA thermograms of PVDCB- DOP
-MEE nanocomposites treated in air.
六、結論
夲研究係以PVDCB為基材，有機改質之 MEE為填充材，DOP為可塑劑，利用塑譜儀 熔融混煉製備不同組成之PVDCB/MEE奈米 複材。 WXRD及TEM結果顯示，PVDCB/ MEE為部分插層部分脫層型之奈米複材，其 插層效果隨MEE含量的減少而增加。 熱重 分析儀結果顯示，氮氣下，PVDCB/MEE奈 米複材呈一階段之熱劣化行為，其熱安定性 除與複材分散相形態有關外，亦與劣化之 PVDCB結構有關；空氣下，PVDCB/MEE奈 米複材呈二階段之熱劣化行為，燃燒反應溫 度隨MEE含量增加而顯著增加，氣体釋出量 則隨MEE含量的增加而降低，耐燃性亦因之 而顯著提昇。 不論在氮氣或空氣下，其殘 留炭率均隨MEE含量增加而增加。Table 4. TGA/DTA data of PVDCB-DOP-mica
composites treated in air. Sample T10% (℃) Tbi (℃) Tbp (℃) Char (700℃) (%) MEE 250.93 ---- ---- 72.49 ME-100 ---- ---- --- 99.20 PVDCB-15-0 227.62 421.63 530.90 0 PVDCB-15-1 230.12 429.96 548.20 0.9684 PVDCB-15-3 227.62 445.78 571.11 2.372 PVDCB-15-5 228.45 456.60 581.95 3.767 PVDCB-15-8 227.62 469.09 591.56 6.004 PVDCB-15-5 (ME-100) 226.79 417.47 531.35 4.972
Tbi: initial temperature of the combustion
Tbp: peak temperature of the combustion
七、參考文獻
1. W.E. Brown, "Plastics in Food Packaging , " Marcel Dekker,Inc., New York (1992).
2. C.E. Schidknecht , in "Vinyl and Related Polmers, " John Wiley and Sons, New York, 1952, Ch. 8. 3. R.A. Wessling, in "Encyclopedia of Polymer
Science and Technology, " John Wiley and Sons,
New York, 1971, Vol. 14, p. 540.
4. S.R. Jenkines, J.R. Powers, K.S. Hyun and J.A. Naumovitz, J. Plastic Film and Sheeting, 6, 90 (1990).
5. 李世陽，"The Potential Application of
Polymer/Clay Nanocomposities," 化工資訊, 5, 15 (2001).
6. 陳登銘，"奈米材料簡介," Chemistry (The Chinese
Chem. Soc., Taipei), 56, 195 (1998).
7. S.J. Park, D. Seo and J.R. Lee J.Colloid and
Interface Sci. 251, 160 (2002).
8. X. Kornmann, H. Lindberg and L.A. Berglund,
Polymer, 42, 4439 (2001).
9. P.J. Yoon, D.L. Hunter and D.R. Paul, Polymer, 44, 5341 (2003).
10. A. Usuki, A. Tukigase and M. Kato, Polymer, 43 , 2185 (2002).
11. D.Wang and C.A. Wikie, Polymer preprints, 42, 842 (2001).
12. D.Wang and C.A. Wikie, J. Vinyl and Add. Tech., 7, 203 (2001).
13. T.G. Gopakumar, J.A.Lee, M. Kontopoulou and J.S. Parent, Polymer 43, 5483 (2002).
14. G. Montaudo, J. Polym. Sci., Part A, 24, 301 (1986).
15. T. Utabe, T. Imasaka, Talanta 52, 703 (2000) 16. A. Blumstein, F.W. Billmeyer, J. Polym. Sci., Part
A-2 4, 465 (1966).
17. T.H. Hsieh and K.S. Ho, J. Polym. Sci.
Polym.,Chem., 37, 2035 (1999).
Chem., 37, 3269 (1999).
NSC83-0017-C-151-003)
19. T.H. Hsieh, Polym. J., 31, 948 (1999).
20. C.L. Chen, T.H. Hsieh, and K.O. Ho, Polym. J.,
33, 835 (2001).(NSC88-2216-E-151-008)
21. A. Riva, M. Zanetti, M. Braglia, G. Camino and L. Falqui, Polymer Degradation and Stability 77 299 (2002).
