(1)國立交通大學土木工程學系碩士班碩士論文. 台灣西南部粉土質細砂 CRR 與 qc 關係之標定 Calibration of the CRR-qc correlation for silty sands in South Western Taiwan. 研究生：戴源昱指導教授：黃安斌博士. 中華民國九十六年八月.

(2) 台灣西南部粉土質細砂 CRR 與 qc 關係之標定 Calibration of the CRR-qc correlation for silty sands in South Western Taiwan. 研究生：戴源昱. Student: Yuan-Yu Tai. 指導教授：黃安斌博士. Advisor: Dr.An-Bin Huang. 國立交通大學土木工程學系碩士班碩士論文. A Thesis Submitted to Department of Civil Engineering College of Engineering National Chiao Tung University In Partial Fulfillment of the Requirements for the Degree of Master in Civil Engineering. August 2007 Hsinchu, Taiwan, Republic of China 中華民國九十六年八月.

(3) 台灣西南部粉土質細砂 CRR 與 qc 關係之標定學生：戴源昱. 指導教授：黃安斌博士國立交通大學土木工程學系碩士班. 中文摘要土壤液化潛能評估常用之簡易法（Simplified Procedure）以乾淨砂做為評估基準，依照細粒料（通過 200 號篩之材料）含量做修正。對於台灣西南部具有高細料含量 (Fines Content, FC =細粒料重量佔砂土總重量之百分比值) 之砂土在進行簡易法土壤液化潛能評估分析時，進行細料含量之修正便顯得非常重要。簡易法土壤液化潛能評估之細料含量修正的方法是由人為判斷依經驗進行修正，少有其他直接試驗證據或理論根據來佐證。近來的研究指出 CPT-qc 做液化潛能分析細料含量修正只有在影響到 CPT 之排水性時才會有明顯之需要。因此本研究嘗試使用土壤之排水特性來取代細粒含量修正，以一系列室內試驗與現地驗證建立台灣西南部排水行為下粉土質砂土 CRR 與 qc 之土壤液化臨界曲線。作者於員林與高雄兩試驗站進行一系列 CPT 試驗，收集員林試驗站粉土質砂土中 Laval sampler 試體之動態三軸試驗結果，並於高雄試驗站粉土質砂土中進行 Gel Push 取樣。現地試驗與低擾動試體試驗結果指出，CPT-qc 關係會隨細料含量而向左移動，但細料含量對 CPT-qc 關係之靈敏度遠不如現有方法所建議。此一現象之主要原因可能是因為天然沉積粉土質砂土內常夾雜有高透水性之粗砂層，以至於即使在高細料含量砂土層中之 CPT 也接近於排水行為。. 關鍵字：粉土細砂、液化、取樣、圓錐貫入試驗、剪力波速. i.

(4) Calibration of the CRR-qc Correlation for Silty Sands in South Western Taiwan Student:. Yuan-Yu Tai. Advisor: Dr.:An-Bin Huang Department of Civil Engineering National Chiao Tung University Abstract. The simplified procedure commonly used for liquefaction potential assessment starts by considering the granular material as clean sand. For sand with fines (particles passing #200 sieve), an adjustment for the fines content (FC) is required. This adjustment becomes significant as the sands in South Western Taiwan usually contain high fines contents. The available schemes for fines content adjustment are highly empirical and may lead to different conclusions depending on the method chosen. Recent stduies have indicated that in using CPT for liquefaction potrential assessment, the fines content adjustment becomes important only when the fines start affecting the drainage condition in CPT. The objective of this research is to conduct a systematic evaluation on the CRR-qc releationship using available data from previous studies and from additional field tests as well as laboratory experiments on high quality samples taken from test sites. The author performed a series of CPT at test sites in Yuan Lin and Kao Hsiung. High quality silty sand samples were taken with a Gel push sampler at the Kao Hsiung test site. Results showed that there is indeed a general trend in CRR-qc releationship that for a given CRR the qc decreases with FC as suggusted by most of the existing simplified procedures. The CRR-qc releationship was however, much less sensitive to the fines content as what has been suggested. For CPT in natural alluvial soil, the drainage conditions are strongly influenced by the possible existence of thin layers of clean sand. It is suspected that these thin permeable layers caused the much reduced fines content effects on CPT in the silty sand mass. Keywords：Silty sands、Liquefaction、Sampling、CPT、Shear wave velocity. ii.

(5) 誌謝首先感謝恩師黃安斌博士於課業上悉心的指導與研究方向明確的導引，並時常教誨學生做人處世的態度，使論文得以順利完成，謹致上誠摯的感激與十二萬分的謝意。感謝台灣大學陳正興博士、台灣營建研究院李維峰博士、建國科技大學許懷後博士與暨南國際大學張文忠博士於論文口試期間費心審閱，並惠賜許多寶貴建議，在此表示深摯的謝意。研究期間深深感受到週遭親朋好友無怨無悔的支持，首先在此感謝母親與兩位姐姐在精神上的支持與鼓勵，耀道學長、瑞庭學長、若安學長及俞傑學長於儀器操作及軟體應用方面的指導與協助。感謝同門好友崑山、价民以及學弟全修、小田在學業及生活上彼此切磋與關懷。特別感謝女友詩敏在求學路上一直支持我、鼓勵我，使得研究生活得以多采多姿。感謝所有關心及支持我的人，在此致上我最真誠的謝意！最後將這本碩士論文獻給來不及看到的父親，願您在天之靈能分享這份榮耀與喜悅。. 戴源昱謹誌中華民國九十六年八月. iii.

(6) 目錄中文摘要 ............................................................................................................ i 英文摘要 ........................................................................................................... ii 誌謝 ..................................................................................................................iii 目錄 .................................................................................................................. iv 圖目錄 .............................................................................................................. ix 表目錄 ............................................................................................................xiii 第一章前言...................................................................................................... 1 1.1 研究動機與目的 ......................................................................... 1 1.2 研究流程 ..................................................................................... 2 1.3 論文內容概述 ............................................................................. 4 第二章. 研究背景............................................................................................ 7 2.1 液化............................................................................................. 7 2.1.1 液化之定義 ...................................................................... 7 2.1.2 液化之機制 ...................................................................... 7 2.1.3 液化之現象 ...................................................................... 8 2.2 土壤液化潛能評估 ..................................................................... 9 2.2.1 簡易法評估土壤液化潛能 ............................................... 9 2.2.2 現地取樣與室內試驗評估土壤液化潛能...................... 10 iv.

(7) 2.3 CPT 液化潛能評估 .................................................................... 12 2.4 影響粉土質砂土抗液化強度之因素 ........................................ 15 2.4.1 顆粒組構對砂土抗液化強度的影響 ............................. 15 2.4.2 細料含量對砂土抗液化強度的影響 ............................. 16 2.5 重模試體製作方式 ................................................................... 18 2.6 剪力波速量測 ........................................................................... 19 2.6.1 剪力波元件排列方向..................................................... 20 2.6.2 激發能量之選擇............................................................. 20 2.6.3 激發型式之選擇及波傳時間之判斷 ............................. 20 2.6.4 激發頻率之選擇............................................................. 22 2.7 麥寮砂之性質 ........................................................................... 23 2.7.1 麥寮粉土細砂之來源..................................................... 23 2.7.2 麥寮砂基本物理性質..................................................... 23 2.7.3 麥寮砂之壓縮性............................................................. 24 2.7.4 麥寮砂之強度與剪脹性 ................................................. 25 2.7.5 CPT 在麥寮砂中之室內標定.......................................... 26 2.8 非擾動砂土試體取樣 ............................................................... 30 第三章研究方法與規劃 ................................................................................ 66 3.1 試驗規劃 ................................................................................... 66 v.

(8) 3.2 動態三軸試驗設備 ................................................................... 67 3.2.1 三軸室 ............................................................................ 67 3.2.2 反覆荷重加載系統......................................................... 68 3.2.3 反覆荷重控制系統......................................................... 69 3.2.3 氣壓與水壓控制系統..................................................... 69 3.2.4 量測系統 ........................................................................ 69 3.2.5 訊號擷取系統 ................................................................ 70 3.2.6 剪力波速量測系統......................................................... 70 3.3 麥寮砂重模試體之試驗步驟.................................................... 72 3.3.1 試體之準備 .................................................................... 72 3.3.2 試體之架設 .................................................................... 73 3.3.3 試體之排氣 .................................................................... 74 3.3.4 試體之飽和 .................................................................... 74 3.3.5 試體之壓密 .................................................................... 75 3.3.6 剪力波速量測 ................................................................ 75 3.3.7 動態三軸試驗 ................................................................ 76 3.4 粉土質砂之低擾動取樣............................................................. 76 3.4.1 Gel Push 活塞取樣器 ...................................................... 77 3.4.2 Gel Push 活塞取樣程序 .................................................. 78 vi.

(9) 3.5 低擾動三軸試體之準備............................................................ 78 3.5.1 試體之準備 .................................................................... 79 3.5.2 試體之架設 .................................................................... 79 3.5.3 試體之排氣 .................................................................... 80 第四章麥寮砂動態三軸試驗結果............................................................... 100 4.1 反覆動態三軸試驗結果.......................................................... 100 4.2 麥寮砂 CRR、qt1N 與狀態參數之關係................................... 100 4.3 麥寮砂 CRR 與 qt1N 相關性之建立......................................... 102 4.4 麥寮砂剪力波速量測結果...................................................... 103 4.4.1 麥寮砂剪力波速對應力修正 ....................................... 103 4.4.2 剪力波傳遞時間判斷造成之影響 ............................... 104 4.4.3 麥寮砂 CRR 與 VS1 關係.............................................. 105 第五章. 現地驗證........................................................................................ 137 5.1 員林試驗場 ............................................................................. 137 5.1.1 員林砂基本性質........................................................... 137 5.1.2 員林砂 Laval 試體動態強度 ........................................ 138 5.2 高雄試驗場 ............................................................................. 138 5.2.1 高雄砂低擾動取樣....................................................... 140 5.2.2 高雄砂基本物性........................................................... 140 vii.

(10) 5.2.3 高雄砂動態三軸試驗結果 ........................................... 141 5.2.4 低擾動試體品質判定................................................... 142 5.3 現地試驗 .................................................................................. 142 5.3.1 CPT 試驗 ....................................................................... 142 5.3.2 CPT 孔隙水壓消散試驗................................................ 143 5.3.3 慢速 CPT 試驗 ............................................................. 144 5.4 現地 CRR 與 qt1N、VS1 之建立............................................... 145 第六章結論與建議 ...................................................................................... 183 6.1 結論......................................................................................... 183 6.2 建議......................................................................................... 185 參考文獻 ....................................................................................................... 187. viii.

(11) 圖目錄圖 1.1 研究架構流程圖................................................................................................6 圖 2.1 液化示意圖（Ishihara, 1985）..........................................................................43 圖 2.2 不同細料含量之液化潛能臨界曲線圖 (Stark and Olson, 1995) ......................44 圖 2.3 乾淨砂與各種含細料砂土層 I c 所界定出的 CRR 關係圖................................45 圖 2.4 剪力波元件連接方式（Dyvik and Madshus，1985）......................................46 圖 2.5 剪力波量測試驗示意圖（林靜怡，2003） .....................................................47 圖 2.6 剪力波傳送及接收訊號結果（Ling and Greening, 2001） ..............................47 圖 2.7 不同 Rd 影響因子所致試驗結果（Jovicic et al., 1996） .................................48 圖 2.8 高嶺土，以方波為激發源（Jovicic et al., 1996）............................................48 圖 2.9 不同時間到達點下試體長度對剪力模數（G）的影響 ...................................49 圖 2.10 麥寮砂之粒徑分布曲線（張嘉偉, 1997） .....................................................50 圖 2.11 麥寮砂電子顯微（SEM）照片（王統立, 2000）..........................................51 圖 2.12 麥寮砂細粒料含量與最大及最小孔隙比（emax 和 emin）之關係...................52 圖 2.13 單向度壓縮曲線（張嘉偉, 1997）.................................................................53 圖 2.14 麥寮砂之等向壓密曲線（蔡明道, 2002） .....................................................54 圖 2.15 麥寮砂 FC = 0 與 15%三軸試驗應力、應變與超額孔隙水壓之相互關係....55 圖 2.16 麥寮砂 FC=30 與 50%三軸試驗應力、應變與超額孔隙水壓之相互關係....56 圖 2.17 麥寮砂三軸試驗有效應力路徑（蔡明道, 2002）..........................................57 圖 2.18 麥寮砂三軸試驗之臨界狀態（蔡明道, 2002）..............................................58 圖 2.19 可飽和試體之標定槽概念圖（Huang et al., 1991） ......................................59 圖 2.20 錐尖前後方受力面差距之修正.......................................................................60 圖 2.21 乾燥與飽和試體 CPT 試驗結果之比較..........................................................61 圖 2.22 麥寮砂、Ticino、Quiou 與 Da Nang 砂孔隙比與 q c,N 的關係 .......................62 圖 2.23 試驗數據與經驗公式之對比 ..........................................................................63 圖 2.24 qt 與細料含量在不同垂直應力下之關係.........................................................64 圖 2.25 麥寮砂之 I c 與細料含量關係..........................................................................65 圖 3.1 試驗流程圖 .......................................................................................................82 圖 3.2 CPT 試驗有效圍壓與壓密後孔隙比關係圖......................................................83 ix.

(12) 圖 3.3 狀態參數的定義（Been and Jefferies, 1985） ..................................................84 圖 3.4 三軸試驗設備設計示意圖 ................................................................................85 圖 3.5 馬達驅動控制系統示意圖 (林靜怡, 2003).......................................................86 圖 3.6 NI USB-6215 訊號擷取卡..................................................................................87 圖 3.7 自製剪力波量測元件圖 ....................................................................................88 圖 3.8 激發端剪力波元件設備 ....................................................................................89 圖 3.9 剪力波元件試驗訊號接收程式.........................................................................90 圖 3.10 典型剪力波速量測結果 ..................................................................................91 圖 3.11 Gel Push 活塞取樣器示意圖（李維峰等人, 2006） .......................................92 圖 3.12 Gel Push 活塞取樣程序....................................................................................93 圖 3.13 將薄管置於氣壓式頂土器上 ..........................................................................94 圖 3.14 不銹鋼圓形切割環..........................................................................................95 圖 3.15 修正試體直徑..................................................................................................96 圖 3.16 sample holder 外觀 ...........................................................................................97 圖 3.17 試體進入 sampler holder .................................................................................98 圖 3.18 使用 sample holder 保護試體 ..........................................................................99 圖 4.1 時間對軸差應力、軸向應變、超頠孔隙水壓比關係圖 ..................................114 圖 4.2. p’與軸差應力、軸向應變與軸差應力關係圖 ................................................115. 圖 4.3 剪力波傳遞時間圖............................................................................................116 圖 4.4 動態三軸試驗結果（ s 'c =100kPa）.................................................................117 圖 4.5 動態三軸試驗結果（ s 'c =200kPa）.................................................................118 圖 4.6 動態三軸試驗與標定試驗條件關係圖 .............................................................119 圖 4.7 麥寮砂 CRR 與狀態參數之關係（K=1） ........................................................120 圖 4.8 麥寮砂 CRR 與狀態參數之關係（K=0.5） .....................................................121 圖 4.9 排水行為下麥寮砂 qt1N 與狀態參數之關係（K=1） .......................................122 圖 4.10 排水行為下麥寮砂 qt1N 與狀態參數之關係（K=0.5） ..................................123 圖 4.11 麥寮砂 CRR-qt1N 與 Stark and Olson 法之比較 ...............................................124 圖 4.12 麥寮砂 CRR-qt1N 與 Robertson and Wride 法之比較 .......................................125 圖 4.13 麥寮砂排水行為下液化臨界線.......................................................................126 x.

(13) 圖 4.14 麥寮砂剪力波速量測結果 ..............................................................................127 圖 4.15 FC=15%剪力波速與孔隙比在不同應力條件之關係 ......................................128 圖 4.16 FC=30%剪力波速與孔隙比在不同應力條件之關係 ......................................129 圖 4.17 剪力波到達時間判斷圖 ..................................................................................130 圖 4.18 CRR 與 VS1 關係圖與郭毓真（2004）之比較（100kPa）.............................131 圖 4.19 CRR 與 VS1 關係圖與郭毓真（2004）之比較（200kPa）.............................132 圖 4.20 麥寮砂 CRR 與 VS1 關係圖（FC<5%、FC=15%）........................................133 圖 4.21 麥寮砂之 CRR 與 Vs1 關係圖...........................................................................134 圖 4.22 Kawaguchi et al.（2001）C 點-CRR 與 Vs1 之關係 ..........................................135 圖 4.23 Kawaguchi et al.（2001）A 點-CRR 與 Vs1 之關係..........................................136 圖 5.1 員林砂 LS 試體之粒徑分布曲線（黃耀道, 2007） .........................................157 圖 5.2 員林砂電子顯微（SEM）照片（黃耀道, 2007）............................................158 圖 5.3 員林砂非擾動試體動態三軸試驗結果（修改自黃耀道, 2007）.....................159 圖 5.4 員林 Laval 試體 FC = 43%................................................................................160 圖 5.5 員林 Laval 試體 FC = 89%（黃耀道, 2007）...................................................161 圖 5.6 O1 車站基地位置示意圖（摘自高雄捷運公司網站） .....................................162 圖 5.7 取樣位置示意圖................................................................................................162 圖 5.8 取樣管上方以保麗龍塞緊 ................................................................................163 圖 5.9 高雄砂動態三軸試驗粒徑分佈曲線.................................................................164 圖 5.10 高雄砂電子顯微（SEM）照片 ......................................................................165 圖 5.11 動態三軸試驗結果 ..........................................................................................166 圖 5.12 現地 SCPTU 與動態三軸試體剪力波速比較 .................................................167 圖 5.13 員林場址 CPT 試驗結果 .................................................................................168 圖 5.14 高雄場址 CPT 試驗結果.................................................................................169 圖 5.15 現地試驗與室內標定試驗 qt 比較 ..................................................................170 圖 5.16 員林場址 CPT 孔隙水壓消散試驗結果（3.5m~7.5m） ................................171 圖 5.17 員林場址 CPT 孔隙水壓消散試驗結果（8.5m~12.5m） ..............................172 圖 5.18 高雄場址 CPT 孔隙水壓消散試驗結果（9.5m~15m） .................................173 圖 5.19 高雄場址 CPT 孔隙水壓消散試驗結果（16m~20.5m） ...............................174 xi.

(14) 圖 5.20 高雄場址 CPT 孔隙水壓消散試驗結果（21.5m~25.5m）.............................175 圖 5.21 細料含量與 t50 之關係.....................................................................................176 圖 5.22 員林場址慢速 CPT 試驗與標準 CPT 試驗結果 .............................................177 圖 5.23 高雄場址慢速 CPT 試驗與標準 CPT 試驗結果 .............................................178 圖 5.24 麥寮砂、員林砂與高雄砂 I c 與細料含量之關係 ...........................................179 圖 5.25 低擾動試體與 Stark and Olsen 液化臨界線比較 ............................................180 圖 5.26 台灣西南部粉土質細砂排水行為下液化臨界線............................................181 圖 5.27 麥寮砂、員林砂與高雄砂 CRR- Vs1 液化臨界曲線 ........................................182. xii.

(15) 表目錄表 2.1 各種現地試驗評估液化阻抗之優缺點比較(Youd et al., 2001)..........................33 表 2.2 反覆阻抗比修正係數 Cr (修改自 Kramer, 1996)..............................................34 表 2.3 細粒料含量對於抗液化強度與穩定狀態強度的影響......................................35 表 2.4 三軸試體製作方式之比較 (黃耀道，2007).....................................................36 表 2.5 麥寮砂與其他砂土基本性質之比較.................................................................37 表 2.6 不同細粒料含量下最大與最小乾單位重（張嘉偉, 1997） ............................38 表 2.7 CPT 試驗結果表（修改自張嘉偉, 1997；許鈞程, 1999；王統立, 2000）......39 表 2.8 麥寮砂 CPT 的經驗常數...................................................................................42 表 3.1 動態三軸試驗量測系統規格表.........................................................................81 表 4.1 動態三軸試驗結果記錄表 ................................................................................107 表 4.2 麥寮砂反覆動態三軸試驗控制參數與結果 .....................................................108 表 4.3 麥寮砂不同應力條件剪力波速結果.................................................................112 表 5.1 員林砂 Laval 試體之物理特性（黃耀道, 2007）............................................146 表 5.2 員林砂礦物成分含量百分比（黃耀道, 2007）................................................147 表 5.3 員林砂動態三軸試驗結果（修改自黃耀道, 2007）........................................148 表 5.4 高雄砂取樣資料................................................................................................149 表 5.5 高雄砂基本物理性質........................................................................................150 表 5.6 高雄砂粒徑尺寸................................................................................................151 表 5.7 高雄砂粗顆粒組成礦物成分含量.....................................................................152 表 5.8 高雄砂細顆粒組成礦物成分含量.....................................................................152 表 5.9 動態三軸試體物理性質結果 ............................................................................153 表 5.10 動態三軸試驗結果..........................................................................................154 表 5.11 員林場址各深度 t50 .........................................................................................155 表 5.12 高雄場址各深度 t50 .........................................................................................156. xiii.

(16) 第一章前言 1.1 研究動機與目的台灣西南部多為沖積平原地表蘊涵極厚的粉土質細砂層，在此等土壤上進行的土木工程已不計其數，包括重大之公共工程建設例如捷運系統、高速公路以及高速鐵路等。砂土行為受地質背景、級配以及礦物含量之間影響，粉土質細砂其工程特性與文獻中所述均勻級配之乾淨石英砂有明顯的差異。但過去國內外有關的研究中，少有使用台灣粉土質砂土作為試驗對象，對於其工程上的行為認知十分缺乏。在土壤液化潛能評估中，簡易法（Simplified Procedure）是以乾淨砂做為評估基準，然後依照細粒料（通過 200 號篩之材料）含量做修正。對於台灣西南部具有高細料含量 (Fines Content, FC =細粒料重量佔砂土總重量之百分比值) 之砂土在進行簡易法土壤液化潛能評估分析時，進行細粒含量之修正便顯得非常重要。而簡易法土壤液化潛能評估之細料含量修正的方法是由人為判斷依經驗進行修正，少有其他直接試驗證據或理論根據來佐證。Youd et al.（2001）指出若土壤液化潛能評估要進行細粒含量修正需要工程上的判斷與注意，黃安斌等人（2005）使用室內標定槽進行圓錐貫入試驗（cone penetration test, CPT）所得之錐尖阻抗（qc），進行液化潛能分析細料含量修正只有在影響到 CPT 之排水性時才會有明顯之需要。 1.

(17) 到目前為止的研究結果都顯示重模試體並不能足以代表非擾動粉土質砂土的力學行為。以同為西南部粉土質砂員林砂為例，其不擾動之試體之含水量高於液性限度，重模試體無法複製現地土壤之緊密度。因此若要了解台灣西南部粉土質砂土液化行為，必須使用非擾動試體才有代表性。傳統非擾動砂土取樣如現地冰凍方法耗時且昂貴，黃耀道（2007）在員林地區使用 Laval sampler 在常溫下取得高品質之粉土質砂土試體並配合地表逐漸冰凍方法保存試體，可以大量降低取樣費用，但使用 Laval sampler 需聘用國外技師配合大型鑽機進行施作其便利性還是受到影響；本研究使用台灣營建研究院與日本基礎地盤株式會社其同研發之 Gel Push 活塞取樣器進行取樣， Gel Push 活塞取樣器可與台灣一般常用之鑽機配合使用，國內技師也可直接進行取樣施作，期望以更為經濟之取樣方法取得低擾動高品質試體進行室內試驗。由於土壤液化潛能評估之細料含量修正至今尚未有明確定論且需人為判定，因此本研究嘗試使用土壤之排水特性來取代細粒含量修正，以一系列室內試驗與現地驗證建立台灣西南部排水行為下粉土質砂土抗液化強度（Cyclic Resistance Ratio, CRR）與 qc 之土壤液化臨界曲線。. 1.2 研究流程本研究流程主分為現有資料蒐集、麥寮砂重模試體動態三軸試驗、現 2.

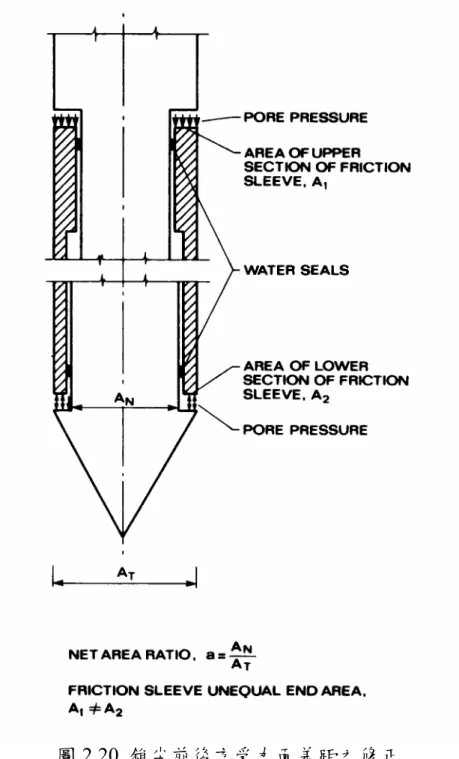

(18) 地驗證等三部分，內容詳述如下，研究架構流程圖如圖 1.1 所示。本文在後述之 CPTU 錐尖阻抗都經過孔隙水壓修正成為 qt 值資料蒐集：彙集分析麥寮砂 CPT 標定槽與動態三軸試驗資料、員林砂現地試驗與動態三軸相關數據，以確定麥寮砂重模試體動態三軸試驗所需要之控制條件。麥寮砂重模試體動態三軸試驗：由於非擾動砂土試體取得相當困難，一般常以重模試體進行試驗。但因重模方法不同會造成土壤動態強度不同，因此必需製作與 CPT 標定槽試驗相同之重模方法試體進行動態三軸試驗與 CPT 標定槽試驗結果比對才具有代表性；在麥寮砂重模試體動態三軸試驗中 FC=0%與 FC=15%使用乾置法製作試體、FC=30%與 FC=50%使用濕夯法製作，並控制所需之孔隙比，進行動態三軸試驗，得到土壤抗液化強度。由重模麥寮砂動態三軸試驗結果與蒐集 CPT 標定槽試驗結果，建立重模試體 CRR-qt 相關性。現地驗證：由於重模試體並不能足以代表非擾動粉土質砂土的力學行為。因此必需進行現地試驗與現地取樣，以驗證由一系列麥寮砂重模試體所提出結論之正確性。現地驗證場址分別為員林與高雄兩個場址；員林試驗場址黃耀道(2007)已在此進行取樣，因此本研究在此地點僅進行 Slow CPT 試驗（貫入速度 1mm/sec）與孔隙水壓消散試驗。高雄試驗場址進行現地試驗與現地取樣，現地試驗包括震測孔隙水壓感測之圓錐貫入試驗 3.

(19) (seismic piezo-cone penetration test, SCPTU)與 Slow CPT 試驗；現地取樣為進行低擾動 Gel Push 取樣，取得高品質低擾動試體後於實驗室進行物理性質試驗（比重試驗、阿太堡試驗、粒徑分析試驗、電子顯微試驗及礦物含量分析)與力學性質試驗（動態三軸試驗與剪力波速試驗），以低擾動試體進行動態三軸試驗得到足以代表現地土層之土壤抗液化強度。由現地 CPTU 試驗 qt 與低擾動試體動態三軸試驗 CRR，建立現地 CRR-qt 相關性最後經由重模試體所得之 CRR-qt 與現地試體 CRR-qt 之結果提出適合台灣西南部粉土質細砂之 CRR-qt 液化臨界曲線。. 1.3 論文內容概述本論文內容如下：第一章：研究動機與目的、研究流程及論文內容。第二章：本章先就液化的定義、機制與現象作簡單之描述，並討論土壤液化潛能評估之方法，接著討論回顧與整理前人有關細粒料含量對於砂土之影響最後回顧麥寮砂相關特性之研究。. 第三章：本章先就試驗規劃與試驗儀器之架設、試體製作、試驗流程及方法做介紹，最後對 Gel Push 取樣器與取樣過程，Gel Push 取樣試體於試驗室進行動態三軸試驗之準備與過程作詳細之描述。 4.

(20) 第四章：麥寮砂重模試體動態三軸試驗結果與討論第五章：員林與高雄兩場址現地 CPTU 試驗，與高雄砂低擾動取樣試驗結果。第六章：結論與建議，針對本研究之試驗結果定下結論，並提出後續研究方向之建議。. 5.

(21) 資料蒐集. 員林砂試驗結果. 麥寮砂CPT標定槽試驗. 重模試體CRR-qt 相關性. 麥寮砂重模試體動態三軸試驗. 現地驗證. 現地試驗與低擾動取樣. SCPTU Slow CPT. Gel Push取樣. 低擾動試體 CRR-qt相關性. 動態三軸試驗. 建立台灣西南部粉土質細砂CRR-qt液化臨界曲線. 圖 1.1 研究架構流程圖. 6.

(22) 第二章研究背景本章先就液化的定義、機制與現象作簡單之描述，並討論土壤液化潛能評估之方法，接著討論回顧與整理前人有關細粒料含量對於砂土之影響與麥寮砂相關特性之研究。. 2.1 液化液化（Liquefaction）最早是由 Terzaghi 於 1925 年所提出，主要是說明砂土在不排水的狀態下，受到單向或反覆的擾動後，因為土壤體積變化與孔隙水壓的累積而變成稠狀的現象；而最早的液化行為研究是 1920 年 Hazen 對於加州 Calaveras Dam 的破壞現象之研究。. 2.1.1 液化之定義根據 1978 年美國 ASCE 大地工程土壤動力委員會對液化（Liquefaction）與初始液化（Initial Liquefaction）的定義如下： 1、液化：當土壤在承受靜態或反覆荷重後，由於超額孔隙水壓使其有效應力降低，進而造成持續變形，如液態之行為，稱為液化。 2、初始液化：當土壤在承受反覆荷重時，孔隙水壓等於圍壓時之狀態，稱為初始液化或百分之百孔隙水壓比。. 2.1.2 液化之機制當地震發生時，震波中的剪力波傳至土壤，對其施以反覆剪動力，土 7.

(23) 壤在此反覆荷重下會有趨於緊密之排列，且欲將孔隙內之水份排出；由於地震波之剪力波週期甚短，有時無法將土壤的孔隙水壓快速排除，導致土壤顆粒間的應力由孔隙水承受，當孔隙水壓激發之速率大於孔隙水壓消散之速率時，產生超額孔隙水壓，當超額孔隙水壓等於或接近有效應力時，土壤顆粒於水中呈懸浮狀如液體一般，此時土壤之強度會降低且常伴有相當大的變形，即為一般所謂之液化現象。 Ishihara（1985）提出砂土液化示意圖：圖 2.1a 為地震前飽和鬆砂之情況；圖 2.1b 為地震力作用時飽和鬆砂產生超額孔隙水壓，當其值足以改變原砂土結構時，砂土顆粒就會呈現懸浮狀；圖 2.1c 為地震力作用後，超額孔隙水壓逐漸消散，在消散的過程中砂土的顆粒重新排列，使其較原結構更為緊密，因而地表會有沉陷發生。. 2.1.3 液化之現象液化現象依其變形量大小又可分為流動液化(flow liquefaction)與反覆流動(cyclic mobility)。： 1、流動液化：當土體受靜力或反覆作用力時，由於超額孔隙水壓的上升，使其有效圍壓幾乎等於零，而造成土體在很低的殘餘強度下持續變形；此種液化大多發生在高孔隙比狀態的土體或較大的圍壓所致，即土體處於壓縮性的狀態下所發生。 2、反覆流動：當土體受反覆作用力，在產生百分之百的孔隙水壓時，只有發生有限的變形，而且土體仍可承受一定程度的作用力；此種類型大多發生在低孔隙比的狀態或反覆作用力較小時，即土體具有膨脹性。 8.

(24) 2.2 土壤液化潛能評估目前工程上最常被用以評估土壤液化潛能之方法為 Seed and Idriss (1971) 所發展的簡易法（Simplified Procedure）。此一方法根據工址之最大地表加速度來推估土壤所受到之動態剪應力，並利用現地試驗結果來推估土壤之抗液化強度，然後綜合以上兩個參數來決定工址土層抗液化之安全係數。土壤之抗液化強度也可以經由現地取樣，然後進行動態土壤單元試驗來量測，但因砂土非擾動取樣費用昂貴而少有使用。. 2.2.1 簡易法評估土壤液化潛能根據 Seed and Idriss (1971) 的研究顯示，在簡易法的架構下，地震波對土層所產生之影響是以一平均剪應力來代表。此剪應力與土層內有效垂直覆土應力之比值稱為反覆應力比（Cyclic Stress Ratio, CSR）。Seed and Idriss (1971) 對 CSR 與地震時所產生之地表最大加速度 a max 提出以下之關係： æt ö æa CSR = çç av ÷÷ = 0.65çç max è g è s 'v 0 ø. öæ s v 0 ö ÷÷g d .................................................... (2-1) ÷÷çç øè s 'v 0 ø. 當 z≦9.15 公尺 g d = 1.0 - 0.00765 z .......................................................................... (2-2). 當 9.15≦z≦23 公尺 g d = 1.174 - 0.0267 z ........................................................................ (2-3). 其中 t av ：平均水平剪應力 s v 0 ：垂直覆土應力 s ' v 0 ：有效垂直覆土應力 9.

(25) g d ：應力折減係數 z ：深度，以公尺計算. 簡易法根據現地試驗結果，例如標準貫入試驗 (Standard Penetration Test, SPT) 、圓錐貫入試驗 (Cone Penetration Test, CPT) 、剪力波速 (Shear-Wave Velocity, Vs) 以及貝克錘貫入試驗 (Becker Penetration Test, BPT)等方法，配合現場土壤液化現象觀察所得之經驗關係來做為液化潛能評估之基準。其中 SPT 及 CPT 目前已有大量的經驗資料值，所以被廣泛的運用於土壤液化潛能評估；剪力波速量測具備快速性與方便性，可於短時間內做大範圍的量測，而且為非破壞性量測，所以也經常被運用在土壤液化潛能評估。BPT 用於大顆粒土壤 (如卵石層或礫石層) 之液化潛能評估，為抵銷顆粒尺寸之影響，所提出之大型動態貫入試驗之觀念。以上四種不同試驗方法之主要優缺點比較如表 2.1 所列。. 2.2.2 現地取樣與室內試驗評估土壤液化潛能此法於現地取得非擾動砂土試體然後進行動態三軸試驗，結合現地施作之 SPT 或 CPT 試驗結果，評估土壤液化潛能。 Ishihara (1985) 於現地實施 CPT 試驗，並取得現地乾淨砂（FC≦10%）送回實驗室進行重模試體動態三軸試驗。將現地 CPT 試驗所得 qc1 ，結合室內體動態三軸試驗所得之反覆阻抗比 CRR 決定乾淨砂的液化臨界曲線，但其方法只有乾淨砂，並未包括含細料砂土的臨界曲線，而且 CRR 的決定並不是以非擾動試體的動態三軸試驗，而是使用重模試體進行試驗所得。除此之外，並無現地是否產生液化現象的觀察紀錄做為相互的比較或對照。 Yoshimi et al. (1994) 曾以現地冰凍法在日本境內 6 處工址成功取得乾 10.

(26) 淨砂之非擾動冰凍試體，同時也取得未冰凍的薄管試體，然後將所有試體送回實驗室進行動態三軸試驗，此外並於每一工址實施 SPT 試驗。根據現地 SPT 之 ( N 1 ) 60 與室內動態三軸試驗之 CRR（經修正後），建立乾淨砂之液化臨界曲線，Yoshimi et al. (1994) 對 CRR 之修正是依據 Seed (1979) 所建議的公式。Yoshimi et al. (1994) 指出依現地取樣與室內試驗結果所建立的乾淨砂液化臨界曲線相當吻合 Tokimatsu and Yoshimi (1983) 以簡易法所記錄是否發生液化的許多案例，同時也指出高密度的緊砂，冰凍試體的 CRR 值高於薄管試體；反之，低密度的鬆砂，冰凍試體的 CRR 值低於薄管試體。由於室內試驗情況與現地存有差異，再者現地土層之實際應力狀況十分複雜，為使室內試驗能模擬現地情況需進行修正，室內動態三軸試驗反覆阻抗比 CRR 之修正方式，依 Pyke et al. (1975) 的研究，認為地震的產生來自多方向，比實驗室單方向的反覆式單剪試驗（cyclic simple shear tests）或反覆式動態三軸試驗（cyclic triaxial tests）較易激發超額孔隙水壓，加速土壤的液化。 Seed et al. (1978) 建議現地土層在多方向地震時所感受之. (. 反覆應力比 t cyc s c¢. ). field. 應較實驗室反覆式單剪試驗要少 10%，而現地( K o ¹ 1 ). 之反覆應力比與反覆單剪試驗或動態三軸試驗 ( K o =1)所得動態應力比可用式(2.4)與式(2.5)之關係式來表示。. æ t cyc ç ç s¢ è c. ö ÷ = 0.9 ´ (CRR ) SS = 0.9 ´ C r ´ (CRR ) tx ........................ (2-4) ÷ ø field. æs (CRR) tx = çç d ' è 2s c. ö ÷ ........................................................................... (2-5) ÷ ø. 當靜止土壓力係數 K o =1 時反覆阻抗比修正係數 Cr 介於 1.0 與 1.15 之間。若 K o = 0.4 時，則 Cr 依據 Finn et al. (1971)、Seed and Peacock (1971) 、 11.

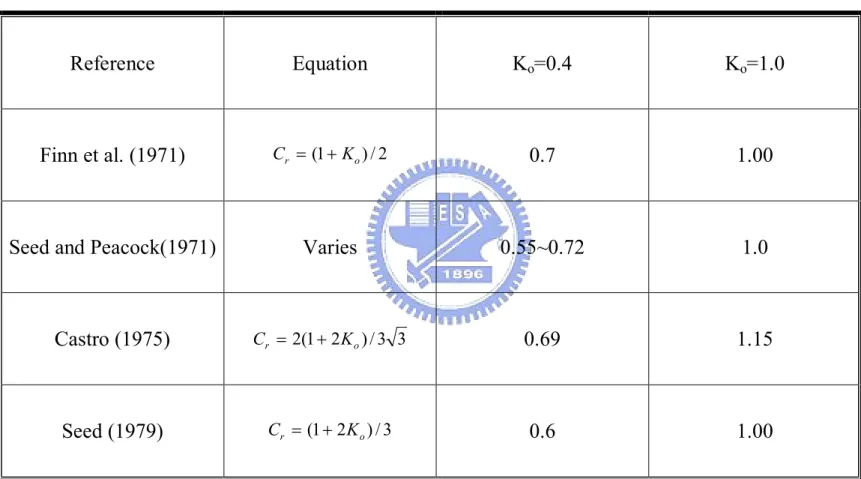

(27) Castro (1975)、Seed (1979) 等人所分別提出的經驗公式，可估算其反覆阻抗比修正係數 Cr，其結果如表 2.2 所示。本研究採用 Castro (1975)所提出之結果 Cr=1.15，當 K=1 時 CRRfield 與 CRRtx 之間的修正係數為 1.035，其值非常接近 1，故本研究所得之 CRRtx 在 K=1 時不修正。若 K=0.5 CRRfield 與 CRRtx 之間的修正係數為 0.69。. 2.3 CPT 液化潛能評估 CPT 液化潛能評估早期是直接將 CPT-qc 與 SPT-N 值直接進行轉換，直至 1988 年 Shibata and Teparaska 重新蒐集各國液化之 CPT 案例，建立出 CPT-qc 液化臨界曲線。 CPT (Cone Penetration Test) 運用於液化潛能評估時，除了無法取得土樣進行土壤分類外，它比 SPT 提供更多的優點。這些優點包括： CPT 試驗程序比 SPT 較容易而且較為經濟。試驗過程較為標準化。試驗結果具有較高的重複性。可提供土層貫入紀錄的連續資料。能清楚描述土層的變異位置。 Robertson and Campanella (1985) 依據 Seed et al. (1984) 所得的現地大量 SPT 試驗值，以土壤顆粒大小 D50 為基準換算 CPT 之錐尖阻抗值 qc ，以此 qc 值經有效覆土壓力 s v' 0 修正後(pa=98kPa，1 大氣壓)得出 qc1 值如下：. qc 1 = qc (. p a 0 .5 ) ............................................................................ (2-6) s v' 0. 同時以地震發生後，現地有無液化現象發生，並以 Seed and Idriss (1971) 12.

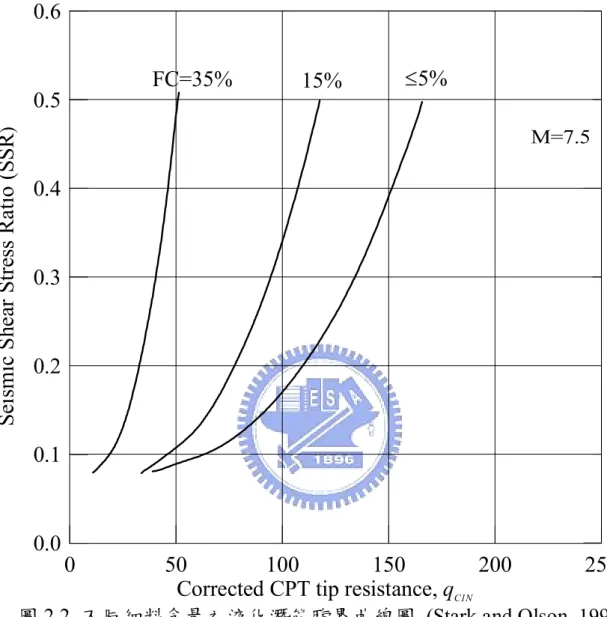

(28) 所提出公式(2.1)之反覆應力比，繪製出乾淨砂或粉土質砂之液化臨界曲線。Seed and De Alba (1986) 也曾依據 Seed et al. (1985) 所提出的乾淨砂 SPT ( N 1 ) 60 對公式(2.1) CSR 的液化臨界曲線，同樣以土壤顆粒大小 D50 為基準，將 ( N 1 ) 60 轉換為 CPT 之錐尖阻抗值 qc 而得到有效覆土壓力修正及正規化之 qc1N ，如公式 2.7，並繪製乾淨砂液化潛能評估之臨界曲線。 0.5. q c1N. æ q öæ p ö = çç c ÷÷çç 'a ÷÷ ..................................................................... (2-7) è pa 2 øè s v 0 ø. 其中 pa2 = 0.098MPa，1 大氣壓。 Shibata and Teparaska (1988) 以 125 個現地液化及非液化案例，依歷次地震規模大小計算其 CSR 值，而以土壤顆粒大小 D50 大於 0.25mm 為乾淨砂，小於 0.25mm 為細料砂土。依據砂土的顆粒大小，界定出乾淨砂及含細料砂土之液化臨界曲線。 Stark and Olson (1995) 針對 180 個現場液化及非液化案例，並於現地施作 CPT 再依公式(2.1)計算 CSR 值，繪製出土壤液化臨界曲線，其中乾淨砂（FC<5﹪）有 45 個案例。Stark and Olson (1995)將現地土壤以顆粒大小 D50 分為三類，繪製出含細料砂土之液化臨界曲線如圖 2.2 所示。乾淨砂（clean sand）0.25＜ D50 (mm) ＜2.0，FC≦5%；粉土質砂（silty sand）0.1＜ D50 ≦0.25，5%＜FC＜35%；粉土質砂至砂質粉土 (silty sand to sandy silt) D50 ＜0.1，FC≧35%。 Robertson and Wride (1998) 運用 CPT 試驗結果之正規化貫入阻抗 (normalized CPT penetration resistance, QT) 以及正規化摩擦比 (normalized friction ratio, Fr) ，提土壤型態指數(soil behavior type index) I c 來估算細料含量，而 13.

(29) [. I c = (3.47 - log QT ) + (log Fr + 1.22 ) 2. 2. ]. 0.5. ................................... (2-8). 其中 = 對垂直應力正規化的錐尖阻抗( = ( qc -svo)/s¢vo ). QT. = 對垂直應力正規化的摩擦比( = [fs/( qc -svo)]×100%). Fr. I c 與 FC 之經驗關係為 (FC < 50%). FC (%) = 1.75I c3 - 3.7 ..................................................................... (2-9). 依據 I c 值的大小計算土壤顆粒性質修正因子 K c ， K c 與 I c 間有一 4 次方之關係式：當 I c ＞1.64 K c = -0.403I c4 + 5.581I c3 - 21.63I c2 + 33.75I c - 17.88 ............................. (2-10). 當 I c ≦1.64 K c = 1.0 ................................................................................... (2-11). 由式(2-12)將含細料砂土層之錐尖阻抗 qc1N 修正成乾淨砂之錐尖阻抗 (qc1N)cs。. (qc1N )cs = K c × qc1N .......................................................................... (2-12) 最後由式(2-13)或(2-14)計算出含細料砂土層的反覆阻抗比 CRR。當( qc1N )cs< 50 CRR7.5 = 0.833 [(q c1N ) cs / 1000] + 0.05 ........................................ (2-13) 當 50≦( qc1N )cs<160. CRR7.5 = 93 [(qc1N ) cs / 1000]3 + 0.08 .......................................... (2-14) 以 Seed and Idriss (1971) 所提出的公式(2.1)計算地震所產生的反覆應 14.

(30) 力比（CSR），如此可依公式(2-15)計算土層的抗液化安全係數，(2-15)式中 MSF 為地震規模放大因子（Magnitude Scaling Factor），由式(2-16)來決定。若 FS<1，則表示土壤會產生液化；若 FS>1，則表示土壤不會因地震產生液化現象。圖 2.3 顯示乾淨砂與不同細料砂土層 I c 所界定出的 CRR 關係曲線。. FS =. CRR ´ MSF CSR ...................................................................... (2-15). MSF = 10 2.24 / M w2.56. ................................................................... (2-16). 2.4 影響粉土質砂土抗液化強度之因素影響粉土質砂土抗液化強度的因素甚多，包括顆粒組構、顆粒大小與形狀、礦物成分、形成年代、膠結程度、細料含量、細粒塑性指數、平均有效應力等。本節將分別討論顆粒組構與細粒含量對砂土抗液化強度的影響。. 2.4.1 顆粒組構對砂土抗液化強度的影響由以往學者們的研究得知，不同的重模試體製作方式，所量得強度會略有不同，主要原因是不同的重模試體製作方式，其砂土組構並不完全相同所致，三軸重模試體製作方式詳述於 2.5 節。 Mulilis et al. (1977) 曾採用 Monterey No.0 砂，分別以濕夯法與氣落法進行動態三軸試驗，結果顯示在相同的有效圍壓以及相對密度狀況下，濕夯法的抗液化強度高於氣落法。 Tatsuoka et al. (1986) 研究結果指出氣落法、濕夯法、濕震法和水中沉 15.

(31) 降法等四種方法所製作之試體有不同的抗液化強度，其中以濕震法強度最高，其次依序為濕夯法及水中沉降法，而以氣落法強度最低。 Amini et al. (2000) 使用 Ottawa 20-30 砂混合低塑性細料製作各種不同細料含量的均勻（Uniform）試體和分層（Layered）試體，並且以各種不同有效圍壓進行動態三軸試驗，結果顯示兩種方法所製作的試體其抗液化強度差別並不大，其中以濕夯法方式來代表均勻排列的試體，以水中沉降法方式代表分層排列的試體。 Yamamuro and Wood（2004）曾以相同的 Nevada 砂、相同的細粒料含量 20%以及相同的孔隙比來施作試驗，發現水中沉降法製做之試體呈現膨脹性行為，故不容易液化；反之，以乾置法製做之試體則呈現壓縮性行為，容易產生液化行為。. 2.4.2 細料含量對砂土抗液化強度的影響在過去室內液化研究中，大多專注於乾淨砂方面，然而自然界的砂土大多具有細粒料；根據現地液化研究指出（Seed et al., 1983；Seed, 1987； Seed and Harder, 1990），具有細粒料的砂土其液化行為與乾淨砂略有不同，因此近年來許多學者針對於具有細粒料的砂土做了研究，關於抗液化強度其細粒料含量的影響結論不盡相同，主要以下三種之結論，整理如表 2.3 所示。造成細粒料含量影響結論的不同之因素整理如下： 1、砂土粗細顆粒大小：主要以砂土顆粒構造的觀點來探討，假設 D 為粗顆粒直徑，d 為細顆粒直徑，一般來說在細粒料含量低時，D/d 比值越大，代表細粒料越容易在粗顆粒構成的孔隙中滾動，則試體結構較為鬆散；相 16.

(32) 反的在細粒料含量高時，試體行為由細粒料控制。 Thevanayagam（1998）指出 D/d 約大於 6.5 倍時，細顆粒才能夠自由地在粗顆粒構成的孔隙中滾動；若細顆粒於低細粒料含量中，能夠輕易滾動，則砂土的強度會有明顯的降低。 2、細粒料之塑性指數 PI 值：一般而言，當細粒料的 PI 值越大時，其抗液化強度也會越大，含細粒料砂土在強度或壓縮性等行為上，隨著細粒料的含量增加而呈現 U 字型的趨勢，細粒料的 PI 值也會影響 U 字型的轉折點；在 Thevanayagam（2000）提到非塑性（non-plastic）的細粒料，其轉折點約在細粒料含量 20%~30%之間，具塑性的細粒料之砂土轉折點則約在細粒料含量 20%內。 3、砂土礦物成分：細粒料的礦物成分影響 PI 值，若具有黏土礦物，則其 PI 值較大；具有石英礦物的砂土，其壓縮性低於具有雲母等軟弱礦物之砂土，其強度高於具有雲母等軟弱礦物之砂土。 4、分析方法的不同：分析細粒料含量的影響時，不同的細粒料含量之試體需要有相同的指標數值作為依據，不同的指標數值，常常會有不同的結論，由於具有細粒料的砂土，其顆粒構造與不具細粒料的乾淨砂土（clean sand）有所不同，因此，除了傳統分析乾淨砂力學行為的指標指數外，學者們也以砂土顆粒結構的觀點，進而提出不同之指標數值，如相對密度、孔隙比 e（Global void ratio）、e（Skeleton void ratio）、est（Intergranular void ratio） s 與 V d（體積減少潛能）等；Polito et al.（2001）曾對相對密度、e 以及 es 來進行分析，提出此三種分析方式皆無法將細粒料含量的影響完全獨立，僅在特定的相對密度、孔隙比或細粒料含量範圍下，才能夠將細粒料含量獨立。 17.

(33) 2.5 重模試體製作方式在三軸試驗中，由於現地不擾動砂土取樣相當困難，因此，試驗室內重模砂土試體製作方式就顯得格外重要。不同的製作方式，有其優缺點，必須依照砂土的特性、儀器的種類或模擬現地土樣的狀態條件等，來選擇試體的準備方式。根據 Tatsuoka et al.（1986）和 Ishihara（1993），可以整理出試體的製作方式如下： Dry deposition, DD（乾置法）和 Air pluviation（氣落法）：乾置法是將乾的砂土至於漏斗內，等速拉起漏斗將砂土落至模內，並且注意漏斗底部與砂層頂部接觸，敲擊模具外圍，以得到所要求之緊密度；接著用 10~20kPa 真空吸力使試體保持自立，通入二氧化碳後進行排氣（Flush），然後加壓飽和。另外在加壓飽和時，需加以注意與紀錄體積之變化，以求得試體真正的初始緊密度（壓密前）。氣落法和乾置法不同處，在於漏斗底度與砂層頂部保持著某一定高度，高度的大小取決於要求之緊密度。 Wet tamping, WT（濕夯法）和 Wet vibration（濕震法）：濕夯法是將砂土事先混合除氣水，使其含水量約 8%，然後分層將砂土置入模具內，每層利用夯錘夯實至要求之緊密度；試體本身能夠自立，通入二氧化碳後進行排氣，然後加壓飽和，飽和時，需加以注意與紀錄體積之變化，以求得試體真正的初始緊密度（壓密前）。濕震法與濕夯法最大不同處，在於夯實試體的方式，濕震法不是直接夯實試體，而是利用試體的自重與震動模具外圍的方式，以達到要求之緊密度，其混合砂土的含水量可以比濕夯法大一些。水中沉降法（Water Sedimentation, WS）和泥漿沉降法（Slurry Deposition, 18.

(34) SD）：水中沉降法是先將除氣水置於模具內，利用漏斗將乾的砂土分層經由除氣水逐漸沉澱，每層視試體情況靜置 20 min~24 hr，等到水澄清為止，需注意漏斗底部與水面的距離不應太大，保持約 1~3 mm，可利用橡膠鎚於模具外輕敲，以達到要求之緊密度；泥漿沉降法和水中沉降法最大不同處，在於泥漿沉降法不分層製作試體，一次將土樣置於容器中加除氣水混合，當試體充分混合後，將容器放入模具內並迅速將容器抽出，僅留下試體於模具內，利用橡膠鎚在模具外輕敲，以達到要求之緊密度。表 2.4 為上述六種試體製作方式之簡略比較。. 2.6 剪力波速量測美國德州大學（University of Texas at Austin）利用剪力片（Shear Plate）（Shirley, 1978）進行土壤剪力波速的傳送與接收之室內試驗，剪力片以石英或壓電水晶為主要元件，然而，拜現代科技之賜，目前以壓電陶瓷材料所組成之剪力波元件（Bender Element）逐漸取代剪力片；目前關於剪力波速室內量測方法多採用一組剪力波元件（Bender Element）進行剪力波速的量測；壓電陶瓷可分為串聯（series connect）與並聯（parallel connect）兩種連接方式，如圖 2.4，不同的連接方式會有不同的壓電特性，串聯時機械能轉換為電能之功率是並聯的兩倍；反之，並聯時電能轉換為機械能的功率是串聯的兩倍，故利用壓電陶瓷剪力波元素量測剪力波速時，一端以波形產生器（Function Generator）激發剪力波，另一端接收剪力波並由示波器（oscilloscope）或電腦上判斷剪力波初達時間，便可推算剪力波速，如圖 2.5 所示，詳細試驗方法將於第三章中說明。剪力波試驗結果如圖 2.6 所示，由剪力波元件試驗資料判斷初達時間並 19.

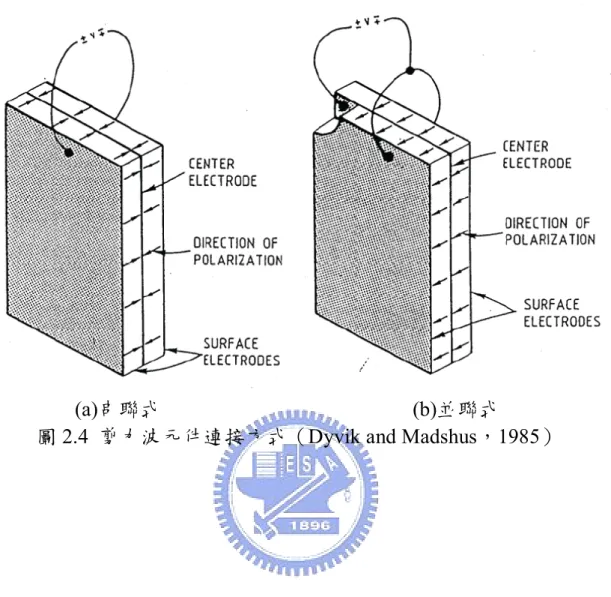

(35) 計算剪力波速。剪力波元件試驗中，波傳時間判定最為重要。影響波傳時間之判定因素包含了剪力波激發能量、剪力波元件排列方向及激發型式與頻率等，關於諸項因素之研究，國內外已有諸多研究，將分述如下：. 2.6.1 剪力波元件排列方向 Dyvik and Madshus (1985) 指出剪力波元件發射端及接收端應平行正對排列，接收端方能激發較大之應變振幅能量，使得輸出訊號較大。. 2.6.2 激發能量之選擇壓電陶瓷在製造的過程經過極化（poling）的步驟，極化電壓的大小及方向便決定壓電材料之特性，因此 Viggiani and Atkinson (1995) 指出土壤剪力波元件試驗所使用之激發電壓單一振幅不宜超過壓電材料之極化電壓，一般而言，土壤剪力波試驗所使用之壓電材料極化電壓以 10 伏特為主，因此試驗時激發電壓不宜超過 10 伏特，否則將會重新極化壓電材料而改變其特性，故本試驗採用之激發電壓為 10 伏特。. 2.6.3 激發型式之選擇及波傳時間之判斷室內進行剪力波元件試驗一般多採用單一週期波形作為激發型式，激發型式一般有兩種選擇，一為方波，另一者為正弦波，其波傳時間之判斷亦不相同。在說明波形選擇之前，先回顧過去關於波傳鄰域效應（near field effect）的影響之文獻，再一併探討激發波形的選擇所產生之鄰域效應對波傳時間 20.

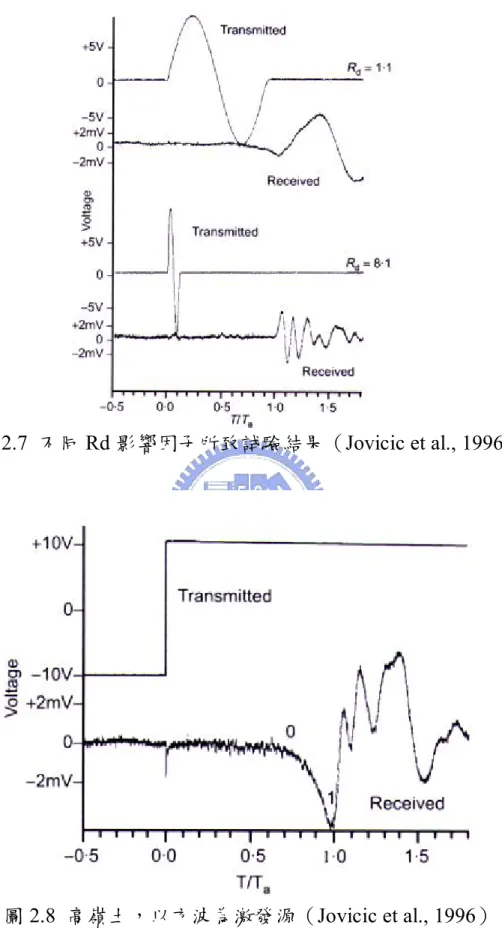

(36) 之影響。 Sanches-Salinero et al.（1986）等人發展出在無限域等彈性介質中，由一點源產生橫斷面正弦波波形脈衝，在時間域引致一觀測點位移變化之解析解，而其衰減情形可由 Rd 試驗條件因子來控制觀測點所收到的波形形狀： Rd =. d df ................................................................................ (2-17) = l Vs. 其中， d = 波傳遞距離. l = 激發波長 f = 激發波頻率 VS = 材料之剪力波速. 當土壤試體較短即波傳距離 d 較小，激發頻率 f 小且試體的剪力波速甚大時，即表示 Rd 因子較小時，接收波形在初達時，會在剪力波未到達前有偏移的現象；因壓縮波速度大於剪力波，因此會發生在剪力波之前，並且干擾實際剪力波波形，此現象稱之為鄰域效應。 Rd 影響因子，由圖 2.7 分別以 Rd =1.1 及 Rd =8.1 不同狀況下比較可了解，. 當 Rd 較小時，鄰域效應相當明顯，而當 Rd 相對較大時，鄰域效應的影響較小，因此可知在相同試體高度及相同激發頻率之下，若試體的勁度越大，波速傳遞越快，鄰域效應的影響亦越大。如圖 2.8 中，點 0 至點 1 之間初始軌跡會有偏離的現象（及解釋鄰域效應所造成），而後波型隨之上揚點才是剪力波到達時間，因此常常造成到達時間的誤判。發射波為方波時，方波波傳時間之判定，是由輸入示波器觸發頻道之 21.

(37) 激發波形起始點與接收頻道接收波形反轉點之時間差，Abbiss (1981) 認為剪力波到達的時間，應以接收波形之第一反折點為基準，由於方波為正弦波與餘弦波不同頻率之組合，會使接收波形的反轉點受到鄰域效應影響，即使採用高頻波，鄰域效應亦會一直存在。若以正弦波為激發波形時，其波傳時間判斷，是由輸入示波器觸發頻道之激發波形波峰與接收頻道接收波形波峰之時間差，較不容易受到鄰域效應的影響。 Kawaguchi et al.（2001）以不同試體長度（0.65cm 及 2.76cm）進行試驗，接收波形如圖 2.9(a)所示，圖上 A、B、C 及 D 點為不同判斷時間到達點，由圖 2.9(b)可了解若以 C 點判斷為時間到達點，則試體由波速所換算的剪力模數不會受到試體長度的影響。基於上述的說明，因此本試驗以單一週期正弦波作為激發波形，並以 Kawaguchi et al.（2001）所提出由圖 2.9(a)中 C 點判斷為剪力波到達時間點。. 2.6.4 激發頻率之選擇 Dyvik and Madshus (1985)提出剪力波激發頻率的改變會影響接收波形之振幅大小，當剪力波元件激發頻率與土壤達到共振時，接收波形會產生最大振幅，此時的激發頻率可視為最佳激發頻率，但因為試驗土樣、試體條件狀況不同，故試驗時必須不斷的調整激發頻率，以得到土壤試體之最佳激發頻率。Dyvik and Madshus（1985）建議剪力波元件之發射波宜使用 5~100Hz 之方波，而 Viggiani and Atkinson（1995）建議若使用正弦波時，頻率應介於 1kHz~10kHz 之間，均可避開鄰域效應。根據黃耀道（2007）對剪力波進行測試，本研究所使用之剪力波元件在 6kHz 時與土壤會有最大之振幅。因此本研使用 6kHz 單一週期正弦波作 22.

(38) 為激發波形，而判斷剪力波到達時間點 Kawaguchi et al.（2001）所提出由圖 2.9(a)中 C 點作為初達波到達之時間點。. 2.7 麥寮砂之性質本節主要概述之交通大學所做關於麥寮粉土細砂基本性質之研究，摘自張嘉偉（1997）、許鈞程（1999）、王統立（2000）、蔡明道（2002）及郭毓真（2004）之論文，其目的是藉由了解麥寮粉土細砂之基本性質，作為本論文試驗之分析基礎。. 2.7.1 麥寮粉土細砂之來源當中央山脈受雨水沖刷而沉積海岸，在沖刷過程中，會夾帶台灣西部地區含量豐富屬較軟弱破碎之岩石－黑色頁岩及泥岩，致使台灣西海岸地區之細顆粒粉土或細砂多呈灰黑色，成為台灣西部地區砂土重要之特性。而本研究主要使用之砂土取自於台灣西海岸雲林麥寮台塑六輕氣電一區工地之麥寮粉土細砂，簡稱為麥寮砂（Mai Liao Sand, MLS），砂土主要來自於附近的海床，採用水利填土方式填築，再以動力夯實之。. 2.7.2 麥寮砂基本物理性質張嘉偉（1997）以天然麥寮砂（FC = 15%）所進行之基本物性試驗包括：比重、粒徑分析及不同細粒料含量下之最大與小乾密度和 X 光繞射分析等。本研究之細粒料定義為通過 200 號篩（孔徑 0.074mm）之材料。天然麥寮砂之塑性指數（PI 值）小於 5，屬於非塑性，分類為粉土質砂（silty sand）。 23.

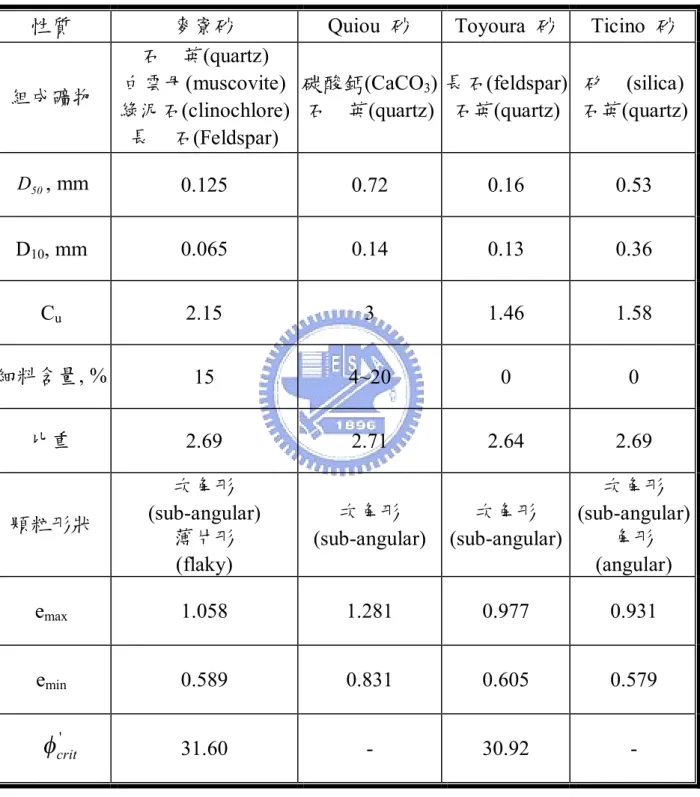

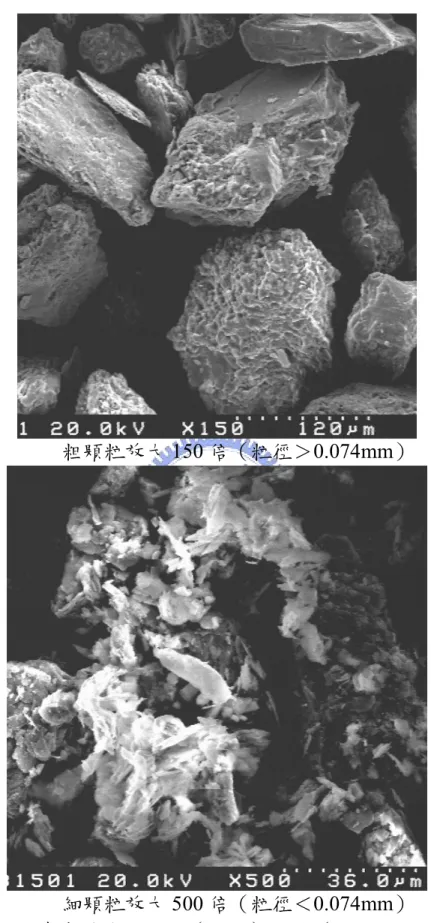

(39) 比重與粒徑分析皆依據 ASTM 之標準程序進行試驗，天然麥寮砂之比重為 2.69，麥寮乾淨砂（FC<5%）之比重為 2.61；圖 2.10 顯示天然麥寮砂之粒徑分佈曲線，根據統一土壤分類法（USCS）可分類為 SM 或 SP。表 2.5 是麥寮砂（MLS）、Quiou 砂（QuS）、Toyoura 砂（QS）、與 Ticino 砂（TS）的基本性質。表 2.6 是不同細粒料含量的比重、最大乾單位重與最小乾單位重之表格。圖 2.11 顯示麥寮砂粗顆粒與細顆粒砂土的電子顯微（SEM）照片，顆粒形狀多為次角、薄片形（sub-angular and flaky）。圖 2.12 是不同細粒料含量實之最大孔隙比與最小孔隙比的關係圖。砂土之最大孔隙比 emax 和最小孔隙比 emin 受土壤顆粒之級配和形狀所影響，也受試驗方法之不同產生誤差（Travenas and La Rochelle, 1972），因為細粒料含量之影響，使得 MLS、QuS 的 emax 和 emin 較 QS、TS 略大，又 MLS 之級配較 QuS 為佳，故其 emax 和 emin 較 QuS 小。. 2.7.3 麥寮砂之壓縮性壓縮性行為的發生，主要是因為砂土顆粒的破碎，而一般砂土，尤其是石英砂在靜載重下，其壓縮性通常是相當低的。本研究主要藉由過去交通大學所進行之單向度壓密試驗與三軸壓縮試驗的結果，來了解細粒料含量對麥寮粉土細砂的壓縮性的影響。張嘉偉（1997）曾針對麥寮乾淨砂（FC <5%）進行單向壓密度試驗，單向度壓縮曲線如圖 2.13 所示；在相同的加壓條件下，麥寮砂的壓縮性至少是石英砂的五倍，這結果表示在一般的應力狀態下，尤其是在較低的相對密度下，麥寮砂將會有相當大的體積壓縮量。因此，相較於一般砂土，尤其對石英砂而言，麥寮砂具有高度之壓縮性。 24.
