A Feature Extraction and Classification Method for Music Objects in MusicXML

全文

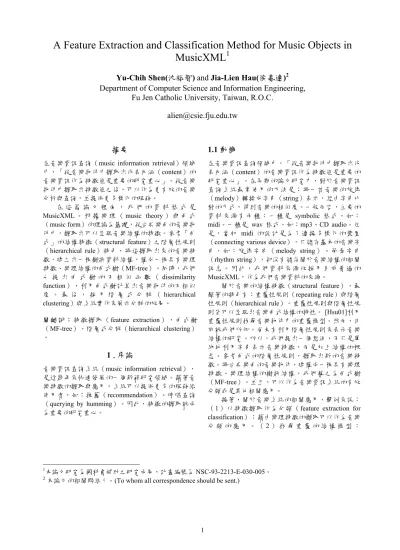

(1)A Feature Extraction and Classification Method for Music Objects in MusicXML1 Yu-Chih Shen(沈裕智) and Jia-Lien Hau(徐嘉連)2 Department of Computer Science and Information Engineering, Fu Jen Catholic University, Taiwan, R.O.C. [email protected]. 1.1 動機. 摘要在音樂資訊查詢（music information retrieval）領域中，「從音樂物件中擷取出代表內涵（content）的音樂資訊作為特徵值是重要的研究重心」。從音樂物件中擷取出特徵值之後，可以作為更有效的音樂分析與查詢，並提供更多樣化的服務。在這篇論文裡面，我們的資料格式是 MusicXML 。根據樂理（ music theory ）與曲式（music form）的理論為基礎，從古典樂曲的音樂物件中，擷取出可以呈現音樂結構的特徵。參考「曲式」的結構特徵（structural feature）之階層性規則（hierarchical rule）特色，將這擷取出來的音樂特徵，建立出一棵樹狀資料結構，構成一棵具有樂理特徵、樂理結構的曲式樹（MF-tree）。同時，我們也提出曲式樹的不相似函數（ dissimilarity function），利用曲式樹計算出音樂物件的不相似度。最後，採用階層式分群（ hierarchical clustering）與系統實作來展示分群的效果。. 在音樂資訊查詢領域中，「從音樂物件中擷取出代表內涵（content）的音樂資訊作為特徵值是重要的研究重心」。在早期的論文研究中，對於音樂資訊查詢系統最常使用的方法是：將一首音樂的旋律（melody）轉換成字串（string）表示，經由字串比對的方式，得到音樂的相似度。一般而言，主要的資料來源有兩種：一種是 symbolic 格式，如： midi。一種是 wav 格式，如：mp3、CD audio。但是，當初 midi 的設計是為了連接多樣化的裝置（connecting various device），只儲存基本的音樂字串，如：旋律字串（ melody string ）、節奏字串（rhythm string），卻沒有儲存關於音樂結構的相關訊息。因此，我們資料來源改採用目前普遍的 MusicXML，作為我們音樂資料的來源。關於音樂的結構特徵（structural feature），最顯著的特色有：重覆性規則（repeating rule）與階層性規則（hierarchical rule）。重覆性規則與階層性規則皆可以呈現出音樂曲式結構的特性。 [Hsu01]利用重覆性規則找尋音樂物件中的重覆樣型。然而，目前就我們所知，尚未有利用階層性規則來表示音樂結構的研究。所以，我們提出一個想法，不只是單純地利用字串表示音樂特徵，而是加上結構的概念。參考曲式的階層性規則，擷取出新的音樂特徵。將古典樂曲的音樂物件，建構成一棵具有樂理特徵、樂理結構的樹狀結構，我們稱之為曲式樹（MF-tree）。並且，可以作為音樂資訊系統的有效分類或是其他相關應用。接著，關於音樂系統的相關應用，舉例來說：（ 1）以特徵擷取作為分類（feature extraction for classification）：藉由樂理特徵的擷取可以作為音樂分類的應用。（2）找尋重覆的結構樣型：. 關鍵詞：特徵擷取（ feature extraction ），曲式樹（MF-tree），階層式分群（hierarchical clustering）。. 1 .序論音樂資訊查詢系統（music information retrieval），是近幾年來快速發展的一個新穎研究領域。藉著音樂特徵的擷取與應用，系統可以提供更多的服務給使用者，如：推薦（recommendation）、哼唱查詢（querying by humming）。因此，特徵的擷取就成為重要的研究重心。. 1. 本論文研究為國科會補助之研究成果，計畫編號為 NSC-93-2213-E-030-005。本論文的相關聯絡人。(To whom all correspondence should be sent.). 2. 1.

(2) 藉由重覆結構樣型（repeating structure pattern）內涵的音樂資訊，得到重覆樣型音樂字串片段。（3）音樂查詢（music search）：幫助音樂查詢系統的設計，加快查詢速度。（ 4 ）音樂推薦（ music recommendation）：促進音樂系統的推薦。（5）音樂摘要（music summary）：藉著音樂結構的呈現，找尋重要的結構片段，進而作為音樂摘要的呈現。（6）音樂分析（music analysis）：針對特定的音樂作曲家，執行音樂作品的分析。（7）拷貝偵測（copy detection）：藉由音樂結構的比對與相似計算，搜尋出結構相似與旋律相似的拷貝作品。. 圖1. 音樂物件的階層性規則（The hierarchical rule of a music object）. 1.2 音樂特徵的概述針對音樂物件的特性，目前音樂特徵的擷取，從 Hsu [Hsu01]我們可以得知，音樂的特徵值可以分成以下四類：（1）「Static music information 」是指音樂物件中，所包含的基本特性（keyword-based description），包括：調性、節拍、演奏速度等。例如，「 Beethoven’s Symphony No. 5, Op. 67 」的 static music information 是 C minor, 4/4 等。（2）「Acoustical features」包括 loudness、pitch、 duration、bandwidth 和 brightness 等聲音特徵值。從音樂物件中的原始資料（raw data）中，經由簡單的計算可以得到這些特徵值。例如，音樂物件的 loudness 是計算音響訊號（audio signal）的方均根值（root-mean-square value ）所得，常用的單位是「分貝（decibel）」[Wold96]。（3）「Thematic features」則是「旋律（melody）」、「節奏（rhythm）」、「和弦（chord）」等，從類似樂譜（ score-like）的資料格式中求得的特徵值。並且此類的特徵值經常以字串表示。例如，“GG-G-E”是一音樂物件的旋律字串、“C-Am-Dm-G7” 則是和弦字串。（4）「Structural feature」：從「音樂曲式學」的研究成果得知，古典音樂通常在作曲時會依照一些規則而構成「曲式（music form）」。其中，最顯著的特色是：「階層性規則（hierarchical rule）」和「重覆性規則（ repetition rule ）」 [Jone74][Krum90] [Narm90]。階層性規則是指在古典音樂中，會根據特定形式、由上往下所組成，舉例來說：一個音樂物件包含了樂章，樂章包含樂段，樂段包含樂句，樂句包含音形（a music object consists of movements, a movement consists of sentences, a sentence consists of phrases, and a phrase consists of figures）[Hsu01]，如圖 1 所示。重覆性規則是指在古典音樂中，通常會有一個或數個「動機（motive）」，不斷地重覆出現在整個音樂中。除了古典音樂之外，在其他類型的音樂中，也可以觀察到重覆性規則。舉例來說：在流行音樂中，經常出現的「副歌（refrain）」，就是一個符合重覆性規則的例子。. 1.3 相關研究目前的相關研究，我們分別針對音樂特徵的擷取，音樂的辨識（music recognition），音樂的分類以及 XML 的結構相似（structure similarity）來作介紹：關於音樂特徵擷取的研究，Miura[Miur03]介紹旋律的音高頻譜（pitch spectrum），利用音高頻譜來評量相似度，並且，可以容易地判斷出歌曲中的移調（transposition）。Wai[Wai03]對於多音音樂資料庫（polyphonic music database），提出一個串流分割演算法（stream segregation algorithm），將數個音高分攤成數個串流（stream），呈現出旋律線（melody line）概念的音樂特徵。Hsu[Hsu01] 定義出「不明顯的重覆樣型（ nontrivial repeating pattern）」的音樂特徵，利用關係矩陣（correlative matrix ）和 RP-tree 快速地找到最長的重覆樣型（exact repeating patterns），Hsu[Hsu04]更進一步提出找尋近似的重覆片段，經由切割（cut）與樣型合併（pattern_join），設計出一個「類似層次（levelwise）」的方法來找尋近似的重覆片段。對於音樂曲式結構的辨識，Liu[Liu02]以 Johann Strauss waltz centos 為範例，根據樂理提出了三種假設。以四個小節為單位，設計出一個新的結構（稱之為：Melody-tree）。一棵 Melody-tree 是一棵三層的樹，利用 Melody-tree 作為曲式識別（ form recognition）的重要特徵。Seifert[Seif03]則利用語意的關係（semantic relationship），根據專家決定出重要的音樂片段（稱之：characteristic motifs），設計出 Leadsheet-tree，作為音樂的辨識。音樂分類的研究中， Shan[Shan02] 利用和弦（ chord ）特徵研究不同的特徵表示法（ feature representations ），設計出一個音樂風格（ music style）的發掘和分類方法，幫助音樂查詢系統發掘音樂風格。 Kuo[Kuo02] 提出一個音樂過濾系統（ music filtering system ），根據使用者的行為（behavior），利用多重型態旋律風格（multi-type melody style）的分類方法發掘出旋律樣型（melody patterns），推薦音樂物件給使用者。Kuo[Kuo04]針對旋律風格的查詢，提出四種查詢的類型，查詢結. 2.

(3) 拍（beat）、小節（measure）、音高（pitch）、音長（ duration ）、旋律（ melody ）、節奏（rhythm）、和弦（chord）、圓滑線（slur）、音符類型（ type ）、裝飾記號（ grace ）、歌詞（lyrics）…等的音樂相關資訊。首先，我們先舉個簡單的例子來說明一個 MusicXML document 的結構。從布拉姆斯（ Johannes Brahms ）的「旋律（ Wie Melodien Op.105）」中，選取出的一段樂譜（如圖 2 所示）。這段樂譜的第一部（ voice ）之第一小節在 MusicXML document 中（如圖 3 所示），相當於節點<part id=“P1”>包含的子節點之第一小節。在圖 2 中，第一小節的第二個音符在 document 的格式，相當於在圖 3 中“矩形”框住的部份，節點<measure number=“1”>的第二個子節點<note>，所形成的樹狀結構，就是在圖 4 中“矩形”框住的部份。. 果會提供給使用者新穎的（new）或是不知道（not known）的樂曲。關於 XML 結構相似的研究，Wang[Wang04]利用結構資訊（structural information），提出一個階層式演算法（ hierarchical algorithm ，命名為： SGRACE），減少當 XML documents 儲存在關連式表格（relational tables）查詢時所需要的合併成本（join cost）。Canfora[Canf04]提出一個 XML 相似計算的方法，作為資訊檢索系統（ Information Extraction Systems，IES）的評估。Bertino[Bert04]對於 XML document 與 DTD 利用結構相似度（ structural similarity ），提出一個比對演算法（ matching algorithm ），以及相關的應用，如： XML documents 的分類、DTD structure 的評估、結構性的查詢、 XML documents 的選擇性傳播（selective dissemination）、XML document 內容的保護（protection）。Lee[Lee02]進一步地利用結構相似度結合語意（semantics）的概念，提出 XClust algorithm，有效地整合 DTD schema。. 1.4 問題的描述我們的研究目的是針對 MusicXML 格式，從古典樂曲的音樂物件中，擷取出音樂特徵（ feature extraction ），並藉此進一步地做分類應用（classification）。我們面臨的第一個問題是：從古典樂曲的音樂物件中，擷取出音樂結構特徵，來呈現音樂的結構，並建構出一棵曲式樹。第二個問題是：曲式樹的不相似度計算法，以及分類的方法。這篇論文的內容組織如下：第二章為介紹我們所提出的方法，其中包括 MusicXML document 的介紹、系統流程的說明、曲式樹建構的方法、曲式樹的不相似度計算法，以及階層式分群的方法。第三章是我們的系統架構與系統介面。而第四章是實驗結果。最後，第五章則是本篇論文的結論與未來工作。. 圖2. 布拉姆斯的「旋律（Wie Melodien Op.105）」之第一小節. 2 .方法的介紹在這一個章節，我們首先會介紹 MusicXML document，然後是整個方法的系統流程。接下來，提出建構曲式樹的方法，曲式樹的不相似度計算法。最後是階層式分群的方法。. 2.1 MusicXML 的介紹 XML 是在資訊交換上，目前廣泛被使用的一種資料格式。在這樣的趨勢下，以 XML 的技術為基礎，發展出一種新的音樂資料格式稱之為 MusicXML。 MusicXML 的設計目的是：為了音樂資訊的分析與擷取。MusicXML 是一種儲存樂譜（score-like）的資料格式，包含了符號式（ symbolic ）的音樂資料，以及許多描述資料的資料（metadata）。如：作者（creator）、譜號（clef）、調性（key）、節. 圖3. A MusicXML document. 3.

(4) 圖4. The structure of MusicXML document. 圖5. 系統流程. 2.3 曲式樹（MF-tree）的建構. 接下來，對於 MusicXML document 有了基本的瞭解之後，我們先說明不採用目前計算 XML document 相似度方法的原因。由於，我們的資料格式是 MusicXML document ，相對於目前的 XML document 的差別，在於結構（structure）的不同。我們可以從網際網路中，獲得許多的 XML document。從這些 XML document 中，我們可以觀察到一件事：在眾多的 XML document 中，每一個 XML document 的結構都是不相同的，各自有各自獨特的結構。然而，目前的許多研究方法，都是以結構來計算 XML document 的相似度 [Wang04] [Canf04] [Bert04] [Lee02]。但是，對於 MusicXML documents 來說，大部分的 MusicXML document 都有相似的階層與高度。如圖 4 所示，score-partwise 會包含 movement-title、identification、part-list、part id=“P1” ， part id=“P1” 包含 measure number=“1” ， measure number=“1” 包含 note ， note 包含 pitch 、 duration、voice、type、stem…等相似的結構。在這樣的情況下，如果，採用目前已有的 XML document 相似度計算方法，我們無法從結構中，求得音樂物件的相似度。所以，我們也將在本篇論文中的第 2.4 節，提出一個適合樹狀結構的不相似度計算法，得到音樂物件的不相似度。. 我們知道 MusicXML 是一種描述音樂資訊的格式，但是 MusicXML 包含了許多與樂曲曲式結構不相關的音樂資訊，如：作者（creator）、譜號（clef）、調性（key）。所以，我們參考曲式的階層性規則，針對 MusicXML 格式，古典樂曲的音樂物件中，建構出一棵具有樂理特徵、樂理結構的曲式樹（MFtree）。一棵曲式樹包含的音樂特徵，可以呈現出音樂的結構，又不會失去音樂本身的內涵，如：旋律、節奏。一個音樂物件會建構出一棵曲式樹。對於一個音樂物件而言，一個音樂物件就是一首古典樂曲。一首古典樂曲，可以是由一個樂章或是多個樂章所組成。舉例來說：一首古典交響樂曲，可以分成多個樂章，如：貝多芬的「C 小調第五號交響曲（命運交響曲）」，共分成四個樂章。另外，如果一首古典樂曲沒有所謂的樂章，則我們將這一首古典樂曲視為一個樂章，如：布拉姆斯的「旋律（Melodien Op.105）」就是一首的古典樂曲，並沒有分所謂的樂章部分，所以，我們將這首古典樂曲視為一個樂章。因此，我們將一個古典樂曲的音樂物件，並參考曲式的階層性規則，擷取出「音樂物件（music object ）」、「樂章（ movement ）」、「片斷（segment）」、「子片斷（subsegment）」等特徵值，建構出一棵具有樂理特徵、樂理結構的樹（命名為：MF-tree），如圖 6 所示。一棵曲式樹包含音樂物件、樂章、片斷、子片斷…等節點，好比是一篇文章（document）包含「段落（paragraph）」、「句子（sentence）」、「單字（word）」。曲式樹的結構概念就類似於文章的結構概念。. 2.2 系統流程系統流程的介紹，如圖 5 所示。首先，我們會針對 MusicXML 格式的古典音樂物件，參考曲式的階層性規則，得到音樂特徵，並建構出一棵曲式樹。接著，提出曲式樹的不相似度計算法。最後，由階層式分群得到分群的結果。. 4.

(5) Property 3. 對於每一個內部（internal）節點而言，所有子節點的音樂序列，會形成父節點的一個分割（partition）。 Example 2：同樣地，參考圖 7。對於圖 7 中的樂章節點的音樂序列 (1, 40)來說，包含的兩個片斷節點之音樂序列，分別是(1, 9)，(10, 40)，兩個片斷節點都形成樂。 ■. 圖6. 曲式樹的結構. 關於建構曲式樹的方法，請參考圖6。我們將針對古典樂曲的音樂物件，提出建構曲式樹的方法（heuristics），分述如下： 1. 音樂物件節點：一首古典樂曲的音樂物件代表一個音樂物件節點。一個音樂物件是由一個 MusicXML document 或是多個 MusicXML document 所儲存。 2. 樂章節點：對於一首古典樂曲的音樂物件，包含的樂章個數而言，一個樂章代表一個樂章節點。一個樂章就是由一個 MusicXML document 所儲存。 3. 片斷節點：對於一個樂章節點來說，從樂章中切割出數個片斷特徵。根據休止符的音長，得到片斷特徵。在樂章節點包含的音樂序列中，從序列的第一拍算起，計算至一個音符為休止符，其音長大於等於一拍時，則得到一個音樂序列，將此音樂序列視為一個片斷特徵。若是，計算至最後一個音符，得到的音樂序列，也視為一個片斷特徵。 4. 子片斷節點：對於一個片斷節點來說，從片斷中切割出數個子片斷特徵。根據音符的音長，得到子片斷特徵。在片斷節點包含的音樂序列中，從序列的第一拍算起，計算至一個音符的音長大於等於兩拍時，則產生一個音樂序列，將此音樂序列視為一個子片斷特徵。若是，計算至最後一個音符，得到的音樂序列，也視為一個子片斷特徵。. 另外，對於 MusicXML 來說，如：貝多芬的 C 小調第五號交響。則利用四個 MusicXML document 來儲存，一個 MusicXML document 表示一個樂章。然而，就布拉姆斯的旋律（Wie Melodien）來說，這一個音樂物件就是一個樂章，利用一個 MusicXML document 來儲存。一個音樂物件就是一個樂章由一個 MusicXML document 來儲存。所以，在我們的實作方面（本篇論文的第 3 章節），目前是以一個 MusicXML document 為主，一個音樂物件，就是一個樂章，由一個 MusicXML document 來儲存。接下來，我們先介紹曲式樹（MF-tree）的定義，然後，介紹建構曲式樹的方法。 Definition 1 ：曲式樹是一棵四層的樹，並擁有以下三個性質： Property 1. 一棵曲式樹有四層。從根節點計算起，第一層是音樂物件節點，第二層是樂章節點，第三層是片斷節點，第四層是子片斷節點。 Property 2. 對對於每一個節點而言，一個節點會對映到一個「音樂序列（music sequence）」，記為 (b1, b2)；表示在音樂物件中，從第 b1 拍到第 b2 拍的音樂序列。 Example 1：參考圖 7 中的樂章節點，對映的音樂序列(1, 40)，表示在音樂物件中，從第 1 拍到第 40 拍的音樂序列。. Example 3：我們選取巴哈（ J.S. Bach ）的「郭得堡變奏曲（Goldberg Variation BWV 988）」的第四變奏之十一個小節來舉例說明，並且，將此音樂片段視為一個音樂物件，參考圖 8。對於圖 8 的音樂片段來說，整個音樂片段就是一個音樂物件，所以對映到圖 9 的音樂物件節點(1, 40)。同時，也就是一個樂章，相對於圖 9 的樂章節點(1, 40)。在樂章節點包含的音樂序列中，從序列的第一拍算起，計算至第九拍為休止符，其音長大於一拍，得到一個音樂序列，將此音樂序列視為一個片斷特徵，相對於圖 9 的第一個片斷節點(1, 9)。在片斷節點包含的音樂序列中，從序列的第一拍算起，計算至第七拍的音長大於等於兩拍時，得到一個音樂序列，將此音樂序. 圖7. 節點的音樂序列. 5.

(6) 其中，M 是包含 u 節點之音樂物件節點的音樂序列之個數，N 是包含 v 節點之音樂物件節點的音樂序列之個數。. 列視為一個子片斷特徵，相對於圖 9 的第一個子片斷節點(1, 7)。. Example 4：如圖 10 所示，給予 t1 與 t2 為曲式樹的兩棵子樹，將所有節點的音樂序列正規化於 0 至 1 之間後，如：片斷節點 a 的音樂序列(1, 11)之正規化等於(0, 1)，子片斷節點 a1 的音樂序列 (1, 5) 之正規化等於 (0, 0.45)，同樣地，將片斷節點 b 的音樂序列(1, 9)之正規化等於(0, 1)，子片斷節點 b2 的音樂序列(5, 8)之正規化等於(0.44, 1)。所有的節點都正規化於 0 至 1 之間後，然後，根據節點的位置，得到片斷節點 a 與片斷節點 b 重疊，子片斷節點 a1 與 b1 重疊、a1 與 b2 重疊、a2 與 b2 重疊、a3 與 b2 重疊。. 圖8. 巴哈（J.S. Bach）的郭得堡變奏曲第四變奏之十一個小節. 圖10. 曲式樹的兩棵子樹 ■. 接下來，關於曲式樹的不相似度計算法。如先前所說，如果節點重疊，則計算出節點的不相似度，對於每一個內部節點來說，其不相似度是由子節點的不相似度得到。因此，我們先定義出 DSsub(a, b)計算出子片斷節點的不相似度。接下來， DSseg(a, b)計算出片斷節點的不相似度，片斷節點的不相似度是由子片斷節點的不相似度得到。同樣地， DSmov(a, b) 計算出樂章節點的不相似度， DSobj(a, b)計算出音樂物件節點的不相似度，兩者的不相似度都是由子節點的不相似度得到。. 圖9. 曲式樹的示意圖 ■. 2.4 曲式樹的相似度演算法在上一個章節中，我們已經介紹了建構曲式樹的方法，利用曲式樹呈現出音樂的結構。接下來，我們介紹曲式樹的不相似度計算法。首先，我們根據節點之間是否重疊，決定節點是否相似。如果重疊，則計算節點之間的不相似度，否則就視為不相關，且不予計算，利用節點的重疊隱含著結構的概念。然後，對於每一個內部節點來說，其不相似度是利用子節點的不相似度得到。因此，我們先介紹 over(u, v)，將節點代表的音樂序列正規化於 0 至 1 之間後，判斷出節點之間是否重疊，然後，再介紹曲式樹的不相似度計算法。. Definition 3： DSsub(a, b) 給予兩個子片斷節點 a 與 b，則 a 與 b 的不相似度： DS sub (a, b ) = ⎧⎛ vi ⋅ v j ⎞ ⎟ , v i is the pitch histogram of a ⎪⎜⎜1 − ⎟ || v ⎪⎝ i || || v j || ⎠ (a ) ⎪⎨ ⎪ , v j is the pitch histogram of b, if over (a,b ) = 1, ⎪ N/A ⎪ , otherwise. ⎩. Definition 2：over(u, v)節點重疊（overlapping）給予兩個節點 u : (a1, a2)與 v : (b1, b2)，則節點重疊：. ⎧⎛ vi ⋅ v j ⎞ ⎟ , v i is the duration histogram of a ⎪⎜⎜1 − ⎪⎝ || v i || || v j || ⎟⎠ ⎪ (b ) ⎨ ⎪ , v j is the duration histogram of b, if over (a,b ) = 1, ⎪ N/A ⎪ , otherwise. ⎩. b1 a1 b2 a b a ⎧ ≤ < , or 1 ≤ 1 < 2 ⎪1 , if over (u, v ) = ⎨ N M N M N M ⎪⎩0 , otherwise.. 6.

(7) 其中，ai 是 a 的孩子（child）， 1 ≤ i ≤ m ，m 是 a 的片斷節點數目，bj 是 b 的 child， 1 ≤ j ≤ n ，n 是 b 的片斷節點數目， ∑ over (ai , b j ) = k 。. 對於 DSsub(a, b)而言，我們目前提出了兩種計算方式。第一種是將節點內含的音樂序列，根據音符種類(c, d, e, f, g, a, b, r)，得到的音高分佈，計算出兩個節點的不相似度。第二種是將節點內含的音樂序列，根據音長的種類，(全, 2 分, 4 分, 8 分, 16 分, 32 分, 64 分, 休止符)，得到的音長分佈，計算出兩個節點的不相似度。. 1≤ i ≤ m ,1≤ j ≤ n. Definition 6：DSobj(a, b) 給予兩個音樂物件節點 a 與 b，則 a 與 b 的不相似度： ⎧ ∑ DS mov (ai ,b j ) ⎪1≤i ≤ m,1≤ j ≤ n , if over (a,b ) = 1 and over (ai , b j ) = 1 k ⎪ ⎪ DS obj (a, b ) = ⎨ ⎪ ⎪ ⎪⎩ N/A , otherwise.. Example 5：延續 Example 4，將兩個子片斷節點 a2 與 b2，將內含的音樂序列，得到的音高分佈分別為 (0, 3, 0, 1, 2, 0, 1, 1)與(3, 3, 0, 1, 0, 1, 0, 4)，由於 a2 與 b2 重疊，則： ⎛ (0,3,0,1,2,0,1,1) ⋅ (3,3,0,1,0,1,0,4 ) ⎞⎟ × 1 DS sub (a 2 , b 2 ) = ⎜ 1 − ⎜ || (0,3,0,1,2,0,1,1) || || (3,3,0,1,0,1,0,4 ) || ⎟ ⎝ ⎠ = 0 .42. 其中，ai 是 a 的孩子（child）， 1 ≤ i ≤ m ，m 是 a 的樂章節點數目，bj 是 b 的 child， 1 ≤ j ≤ n ，n 是 b 的樂章節點數目， ∑ over ai , b j = k 。. (. 我們利用曲式樹的不相似度計算法，計算出兩棵曲式樹的不相似度，然後，利用階層式分群，得到音樂分類的結果。. Definition 4：DSseg(a, b) 給予兩個片斷節點 a 與 b，則 a 與 b 的不相似度： ⎧ ∑ DSsub (ai ,bj ) ⎪1≤i≤m,1≤ j ≤n , if over(a,b) = 1 and over(ai , b j ) = 1 k ⎪ ⎪ DSseg (a, b) = ⎨ ⎪ ⎪ , otherwise. ⎩⎪N/A. 2.5 階層式分群在介紹曲式樹的不相似度計算法之後，我們採用階層式分群（hierarchical clustering）[Theo99]，將音樂物件作分類。初始設定每一個音樂物件分別為一個叢集，在所有的叢集中，利用單一鏈結（singlelink）的方法，找到兩個叢集之間的距離為最小，合併成一個新的叢集，重覆至所有的叢集合併成一個叢集則終止。採用階層式分群的原因是由於方法彈性，可以不必事先預設分群的個數。並且，具有視覺化（visualization）的效果。. 其中，ai 是 a 的孩子（child）， 1 ≤ i ≤ m ，m 是 a 的子片斷節點數目，bj 是 b 的 child， 1 ≤ j ≤ n ，n 是 b 的子片斷節點數目，. ∑ over (a , b ) = k 。 i. ). 1≤ i ≤ m ,1≤ j ≤ n. ■. j. 1≤ i ≤ m ,1≤ j ≤ n. Example 6：延續 Example 4。由於，片斷節點 a 與片斷節點 b 重疊，並且，子片斷節點 a1 與 b1 重疊、a1 與 b2 重疊、 a2 與 b2 重疊、a3 與 b2 重疊。計算出 a1 與 b1 的不相似度為 0.3，a1 與 b2 的不相似度為 0.1，a2 與 b2 的不相似度為 0.42，a3 與 b2 的不相似度為 0.2，則得到兩個片斷節點的不相似度，為 DS seg (a, b ) = (0.3 + 0.1 + 0.42 + 0.2 ) 4 = 0.255 。. 3 .系統實作關於我們的系統實作部分，我們撰寫的程式軟體是 Borland C++ Builder 6.0，程式語言是 C++，所使用的電腦配備是 Pentium IV 2.00 GHz ， 768 MB memory，作業系統是 Windows XP sp1。在我們目前的實作中，剖析 MusicXML document 的模組是來自於 Delphi K. Top 討論區[Delp]。. ■. 3.1 系統架構同樣地，我們利用計算片斷節點的方法，得到樂章節點與音樂物件節點的不相似度。. 我們所設計的系統架構，如圖 11 所示，包含下列模組： z MusicXML document parser ： MusicXML document 的剖析。將 MusicXML document 進行剖析之後，並且可以呈現 MusicXML document 的樹狀結構。 z MF-tree module：建構曲式樹。由得到的音樂特徵，將音樂物件建構出曲式樹後，並且可以展示節點的音樂序列之相對位置。. Definition 5：DSmov(a, b) 給予兩個樂章節點 a 與 b，則 a 與 b 的不相似度：. ⎧ ∑ DS seg (a i ,b j ) ⎪1≤i ≤ m,1≤ j ≤ n , if over (a,b ) = 1 and over (a i , b j ) = 1 k ⎪ ⎪ DS mov (a, b ) = ⎨ ⎪ ⎪ , otherwise. ⎩⎪ N/A. 7.

(8) z Clustering module：階層式分群。利用曲式樹的不相似度計算法，得到所有曲式樹之間的不相似度。然後，再利用階層式分群得到我們想要的分群數目。 z Interface module：系統介面。經由實作之後，得到的系統介面實圖。. 樹中的某一個節點，展示節點的音樂序列，在音樂物件上的相對位置。第三個項目是曲式樹的相似計算，分群結果的呈現，如圖 14 所示。在圖 14 中總共可以分成三個部分，圖 14 中的 A 部分，是可任選兩種方法其中的一種方法，計算出曲式樹的不相似度。圖 14 中的 B 部分，是決定分群的群數，以及執行階層式分群。圖 14 中的 C 部分，展示經由階層式分群，得到分群的結果。第四個項目是階層式分群的樹狀圖示，如圖 15 所示。在圖 15 中的距離（distance）座標軸，表示兩棵曲式樹之間的不相似度。. 圖11. 系統架構. 3.2 系統實作目前我們系統的實作中，我們將介面分成四個項目： MusicXML document Parser 、 MF-tree 、 Clustering、Hierarchical Clustering。第一個項目是進行 MusicXML document 的剖析，如圖 12 所示。在圖 12 中總共可以分成四個部分，圖 12 中的 A 部分，展示我們讀入的檔案數目、檔名，以及每一個音樂物件的作者、曲名、小節數、音符數等相關資訊。圖 12 中的 B 部分，顯示我們點選的某一個 document 的內容。圖 12 中的 C 部分，是關於點選的 document 之相關資訊，如：元素（element）數目。圖 12 中的 D 部分，展示點選的 document 之樹狀結構。第二個項目是音樂特徵的擷取，曲式樹的展示，片斷節點位置的展示。如圖 13 所示。在圖 13 中總共可以分成四個部分，圖 13 中的 A 部分，按鈕（Feature Extraction）用來得到音樂特徵。圖 13 中的 B 部分，展示點選的 document，建構成曲式樹之後的相關資料，如：片斷節點的數目。圖 13 中的 C 部分，是曲式樹的呈現。另外，我們將節點加入編號表示。例如：目前展示的曲式樹之片斷節點數目 18 個，則將第一個片斷節點表示為片斷 1，以此類推。若要表示第十三個片斷節點的第一個子片斷節點，則第十三個片斷節點的第一個子片斷節點表示為子片斷 13-1。圖 13 中的 D 部分，是點選曲式. 圖12. MusicXML document 的剖析. 圖13. 曲式樹的建構. 8.

(9) 段，每一個片段讓人聽起來都很相似，但是其包含的音高分佈與音長分佈並不相似。所以，我們將莫札特（ Mozart ）的「小星星變奏曲（ Zwolf Variation）KV 265」，依變奏產生的位置切出音樂片段，同樣地從巴哈（J.S. Bach）的「郭得堡變奏曲（ Goldberg Variation ） BWV 988 」切出音樂片段，加上舒伯特冬之旅（ Franz Schubert’s Winterreise, D.911）的一首古典樂曲「勇氣（Mut）」，一個音樂片段，總共有十個音樂片段，視為十個音樂物件，每一個音樂物件的節拍數，如表 1 所示。我們是利用評估版的 TaBazar[TaBa]工具，將小星星變奏曲與郭得堡變奏曲等九個音樂物件，轉換成 MusicXML document ，剩餘的一個音樂物件的 document 來自於 Recordare[Reco] 網站。每一個 document 只儲存音樂物件的第一部之第一樂譜。我們將實驗資料依作者分類，分成三個類別，對於小星星變奏曲兩個音樂片段而言，由於是從同一首曲子中，切出來的兩個音樂片段，所以，將這兩個音樂片段視為一個類別，同樣地，將郭德堡變奏曲的七個音樂片段，視為一個類別，剩餘的一個音樂片段視為一個類別，如表 1。. 圖14. 分群結果的展示. 表1. 實驗資料. 圖15. 階層式分群的樹狀展示. 4 .實驗分析我們提出曲式樹的目標，參考曲式的階層性規則，將音樂物件用樹狀結構呈現出音樂的結構。利用曲式樹的不相似度計算法，計算出曲式樹的不相似度，讓我們在音樂分類上，得到較好的效果。在計算不相似度時，加上了結構的概念，可以提高音樂物件不相似度的準確率，進而提升分群的正確性。我們測試了實驗，測試曲式樹對於音樂物件分群的效果。. 我們利用 F-measure[Larsen99] 評估兩個群組之間分群結果的好壞。假設，專家預先將實驗資料分成 X 類，然後，我們的方法將實驗資料分成 T 群， X 類為我們分群結果的標準。首先，我們先計算每一群與每一類的 Recall 與 Precision，然後，求得每一類與每一群的 F-measure ，最後，由全部的（overall ）F-measure 的數值來評估分群結果的好壞。其公式如下：. 4.1 實驗設定. 對於每一個 T 群（cluster T）和 X 類（class X）， n ij n Recall ( X , T ) = ij ， Precision ( X , T ) = 。 ni nj. 關於資料來源的部分，由於，沒有音樂物件相似的標準（benchmark）。於是，我們將同一首變奏曲中，切割出來的音樂片段視為相似，作為相似的標準，並且，選取出音樂片段具有相似的音高分佈與音長分佈。雖然，從同一首變奏曲中得到的音樂片. nij = the number of documents of class X in cluster T ni = the number of documents of class X nj = the number of documents of cluster T. 9.

(10) The F-measure of cluster T and class X：. 這兩種方法得到的分群效果與我們提出的方法比較。我們根據表 1 將分群數目設定為 3。圖 16 展示我們的方法與 Naïve 方法對於音樂分類的效果。實驗的結果顯示，我們的方法得到的分類效果相對於 Naïve 方法呈現出較好的效果，因此，證實了我們的想法。由於，在計算音樂物件的相似度時，我們將音樂物件利用樹狀結構來表示，根據節點的位置重疊與否，決定節點的是否相似，進而得到曲式樹的相似度。因此，我們不是單純的選取整個音樂物件的音樂特徵來計算，而是利用樹狀結構來表示音樂物件，作為音樂物件的特徵表示。這樣不僅可以提升音樂物件相似度的準確率，同時也增加了音樂分類的效果。另外，我們可以觀察到一件事，由 Naïve 的方法得到的分類結果之數值都是相同。但是，我們得到的分類結果之數值，卻有高低之差。因為在資料不同的音樂特性下，例如：兩首聽起來相似的歌曲，他們的音高分佈是相近的，但是音長分佈是不相近的。利用 Naïve 的方法，是無法區別出這樣的差異，但是，我們利用結構的概念，讓兩首即使是聽起來都相似的歌曲，卻可以辨識出這樣的差異。. 2 × Precision ( X,T ) × Recall ( X,T ) 。 Precision ( X,T ) + Recall ( X,T ) ni max F ( X , T ) ， The overall F-measure = ∑ T X n F (X , T ) =. 其中，n is the number of documents。. 由全部的 F-measure 的數值反映出分類結果的品質，數值的範圍從 0 到 1，數值越大顯示品質越好。往後，我們將 overall F-measure 以 F-measure 稱之。 Example. 7 ：假設有五個 documents D = {doc 1, doc 2, doc 3, doc 4, doc 5} ，已知為兩個類別， X 1 = {doc 1, doc 2 , doc 3} 為一類別，. X 2 = {doc 4 , doc 5} 為另一個類別。我們利用分群演算法，將 documents 分成兩群， T1 = {doc 1, doc 2} 為一群， T 2 = {doc 3, doc 4 , doc 5} 為另一群，用 F-measure 來評估分群的效果，其計算公式如下：. Recall ( X 1 , T1 ) =. 2 2 ， Precision( X 1 , T1 ) = ， 3 2. Recall ( X 1 , T 2 ) =. 1 1 ， Precision ( X 1 , T 2 ) = ， 3 3. Recall Recall. ( X 2 , T1 ) = 0 ， Precision ( X 2 , T1 ) = 0 ， ( X 2 , T 2 ) = 2 ， Precision ( X 2 , T2 ) = 2 ， 2. 2 2 2× × 3 2 F ( X 1 , T1 ) =. 2 2 + 3 2. 3. = 0.8 ，圖16. MF-tree vs. Naïve 的分類效果. F ( X 1 , T2 ) = 0.33 ， F ( X 2 , T1 ) = 0 ， F ( X 2 , T2 ) = 0 .8 ，. 5 .結論與未來工作我們針對 MusicXML 格式的古典音樂物件，參考曲式的階層性規則，建構出一棵具有樂理特徵、樂理結構的曲式樹（MF-tree），並提出曲式樹的不相似度計算法。最後，利用系統實作作為我們成果的展示。就音樂特徵擷取的概念來說，我們已經不再拘泥於使用字串來表示音樂特徵，而進一步的利用結構來呈現出音樂物件，建構出一棵樹狀結構的曲式樹，並且，也藉由曲式樹得到音樂物件的不相似度。不過，對於特徵的擷取以及不相似度計算的方法，我們認為還有發展的空間。未來的工作，除了先前提出的音樂特徵，我們可以學習更多的音樂知識理論，有助於我們找到新的音樂特徵。對於曲式樹的不相似度計算法，目前節點的音樂序列之正規化，我們採用線性的方式。不過，我們可以嘗試利用非線性的方式，將節點的音樂序列給予正規化。考慮節點重疊的比例。在系. The overall F-measure =. ni. 3. 2. ∑ n max F ( X , T ) = 5 × 0.8 + 5 × 0.8 = 0.8 X. T. 。 ■. 4.2 實驗結果我們採用同樣的實驗資料，將每一個音樂物件，擷取出整首音樂音高分佈與音長分佈，將音高分佈與音長分佈利用向量內積，計算音樂物件的相似度。最後，再經由階層式分群得到分群的結果，並且，也利用 F-measure 來評估分群的效果。我們將這兩種方法稱之為 Naïve 的音高長條圖（ pitch histogram，以 Naïve-PH 表示）以及 Naïve 的音長長條圖（duration histogram，以 Naive-DH 表示），將. 10.

(11) ACM International Conference on Knowledge Discovery in Data Mining（SIGKDD), 1999.. 統方面，延伸目前的系統，提供更多的服務與應用，系統執行的時間。計算子片斷節點不相似度的兩種方法合併成一種，讓使用者多一個選擇。最後，延續我們的實驗，找尋更多的實驗資料一起進行評估，如：以風格作為分類根據的資料，作為我們往後的實驗資料，來驗證我們的方法在音樂分類上的效果。. [Lee02] Lee, Mong Li, Liang Huai Yang, Wynne Hsu, and Xia Yang, “XClust: Clustering XML Schemas for Effective Integration,” in Proc. of ACM International Conference on Information and Knowledge Management（CIKM）, 2002. [Liu02] Liu, Dan, Nai-Yao Zhang, and Han-Cheng Zhu, “Form Recognition for Johann Strauss’s Waltz Centos Based on Music Features,” in Proc. of IEEE International Conference on Machine Learning and Cybernetics, 2002.. 參考文獻 [Bert04] Bertino, Elisa, Giovanna Guerrini, and Marco Mesoti, “A Matching Algorithm for Measuring the Structural Similarity between An XML Document and A DTD and its Applications,” Information Systems, Vol. 29, No. 1, March 2004.. [Miur03] Miura, Takao, and Isamu Shioya, “Similarity among Melodies for Music Information Retrieval,” in Proc. of ACM International Conference on Information and Knowledge Management（CIKM）, 2003.. [Canf04] Canfora, Gerardo, Luigi Cerulo, and Rita Scognamiglio, “Measuring XML Document Similarity: A Case Study for Evaluating Information Extraction Systems,” in Proc. of 10th IEEE International Symposium on Software Metrics, 2004.. [Narm90] Narmour, E., The Analysis and Cognition of Basic Melodic Structures, The University of Chinese Press, Chicago, 1990.. [Delp]http://delphi.ktop.com.tw/loadfile.asp?TOPICID =13896274&CC=310786. [Reco] http://www.recordare.com/default.asp [Seif03] Seifert, Frank, and Wolfgang Benn, “Semantic Relationship and Identification of Music,” in Proc. of IEEE International Conference WEB Delivering of Music, 2003.. [Hsu01] Hsu, Jia-Lien, Chih-Chin Liu, and Arbee L. P. Chen, “Discovering Nontrivial Repeating Patterns in Music Data,” IEEE Transactions on Multimedia, Vol. 3, No. 3, September 2001.. [Shan02] Shan, Man-Kwan, Fang-Fei Kuo, and Mao-Fu Chen, “Music Style Mining and Classification by Melody,” in Proc. of IEEE International Conference on Multimedia and Expo.（ICME）, 2002.. [Hsu04] Hsu, Jia-Lien, Arbee L.P. Chen, and HungChen Chen, “Finding Approximate Repeating Patterns form Sequence Data,” in Proc. of 5th International Conference on Music Information Retrieval, 2004.. [TaBa] http://www.tabazar.de/frame_e.htm. [Jone74] Jones, G. T., Music Theory, Harper & Row, Publishers, New York, 1974.. [Theo99] Theodoridis, S., and Koutroubas, K., Pattern Recognition, Academic Press, 1999.. [Krum90] Krumhansl, C. L., Cognitive Foundations of Musical Pitch, Oxford University Press, New York, 1990.. [Wai03] Wai, Man Szeto, and Man Hon Wong, “A Stream Segregation Algorithm for Polyphonic Music Databases,” in Proc. of 7th IEEE International Database Engineering and Applications Symposium （IDEAS）, 2003.. [Kuo02] Kuo, Fang-Fei, and Man-Kwan Shan, “A Personalized Music Filtering System Based on Melody Style Classification,” in Proc. of IEEE International Conference on Data Mining（ICDM）, 2002.. [Wang04] Wang, Lian, David Wai-lok Cheung, Nikos Mamoulis, and Siu-Ming Yiu., “An Efficient and Scalable Algorithm for Clustering XML Documents by Structure,” IEEE Transactions on Knowledge and Data Engineering, Vol. 16, No. 1, January 2004.. [Kuo04] Kuo, Fang-Fei, and Man-Kwan Shan, “Looking for New, Not Known Music Only: Music Retrieval by Melody Style,” in Proc. of the 4th ACM/IEEE-CS Joint Conference on Digital Libraries, 2004.. [Wold96] Wold, E. T. Blum, D. Keislar, and J. Wheaton, “Content-based Classification, Search, and Retrieval of Audio,” IEEE Multimedia Magazine, Vol. 3, No. 3, Fall 1996.. [Lars99] Larsen, Bjornar, and Chinatsu Aone, “Fast and Effective Text Mining Using Linear-Time,” in Proc. of. 11.
