國立交通大學
資訊科學與工程研究所
碩士論文
適用於線上調整的快閃記憶體資料區塊與位址轉換表
區塊之分析
Flash block partitioning for performance optimization
of FTLs using mapping cache
研
究 生
:
李文平
指導教授
:
張立平 教授
適用於線上調整的快閃記憶體資料區塊與位址轉換表區塊之分析
Flash block partitioning for performance optimization of FTLs using mapping cache
研 究 生:李文平 Student:Wen-Ping Li 指導教授: 張立平 Advisor:Li-Pin Chang 國 立 交 通 大 學 資 訊 科 學 與 工 程 研 究 所 碩士 論 文 A Thesis
Submitted to Institute of Computer Science and Engineering College of Computer Science
National Chiao Tung University in partial Fulfillment of the Requirements
for the Degree of Master
in
Computer Science July 2012
Hsinchu, Taiwan, Republic of China
適用於線上調整的快閃記憶體資料區塊與位址轉換表
區塊之分析
學生: 李文平
指
導教授: 張立平
國立交通大學資訊科學與工程研究所碩士班
摘
要
在Page-level mapping FTL的位址轉換表議題中,大部分都是關於快取機制上的研究,例 如提高整體效能以及節省儲存空間等等。 此篇論文, 我們則於 flash memory, 分析資料區塊和位址轉換表區塊的最佳分配比例, 並提出可線上調整的計算方法。 因為 user data 和 mapping information 所含的資料, 其冷熱
程度有所不同, 我們認為必須將它們分開來儲存。 所有儲存 user data 的區塊我們稱之為 data
blocks(D-blocks),而所有儲存mapping information的區塊我們稱之為translation
blocks(T-blocks)。 由於它們有不同的資料冷熱程度,如果不去控制T/D blocks分配的比例,則Garbage
Collection(GC) 使用 greedy policy 即會造成額外的寫入成本。 在每種系統環境設定下, 都會
存在一個T/D blocks 的最佳分配之比例,其根據不同的 flash gemotry等因素而改變。 但是透
過我們的方法,可以推導出最佳T/D blocks 比例與影響因子彼此之間的成本關係,並且用簡單
的公式描述之。 因此, 我們提出一種可線上調整的策略, 透過這些成本公式, 我們可以馬上為目
前的系統設定最佳T/D blocks比例, 省下測量所有狀況的最佳T/D blocks比例的時間,而不 必使用一張巨大的查表法。
Flash block partitioning for performance optimization
of FTLs using mapping cache
Student:Wen-Ping Li
Advisors:Li-Ping Chang
Department of Computer and Information Science
National Chiao Tung University
Abstract
Many caching mechanisms for mapping tables are proposed to improve efficiency and to save spaces based on page-level mapping FTL.
In this study, we further explore the mapping table management in flash memory. The user data and the mapping information are separated in flash blocks, similar to the hot-cold data separation. Those blocks for storing data called data blocks (D-blocks) and those blocks for storing mapping table called translation blocks (T-blocks). Due to their different degree of hot and cold, uncontrolled allocation for T/D blocks using the greedy GC policy will cause more overhead. For a system setting, there exists a best ratio for T/D block partition. But the optimal ratio for T/D blocks will change from various flash geometry factors. However, we can solve it by our reduction of cost formulae and analysis. As a result, We propose a on-line tuning optimal ratio for T/D blocks method instead of the huge look-up table.
誌謝
時光不知不覺地過去,在交大待了六年的時間, 也到了要離別的時刻。 首先謝謝交大資工系 的栽培, 讓我可以順利地成長, 有所收穫。 而在研究所期間, 要由衷地感謝我的指導教授-張立平 老師, 從大三的專題帶起, 十分辛苦地教導我, 一路跌跌撞撞到碩士畢業。 這期間老師付出很多 的關心, 同時指導我論文的研究, 也教了我許多道理, 讓我真的覺得十分受用。 另外, 我也要特別感謝實驗室中的每一個人, 大家都很樂於助人、 包容我, 例如: 李盈節學 長、 吳翊誠學長, 在我剛進實驗室時, 不管是課業或是實驗都會教我; 還有電鍋學長、 Master 學 長,在我們碩一期間,還會回實驗室關心;而一起就讀的同學,像柏翰是夜場王子, 逸康以實驗室 為家,棟揚是很有智慧的人,晨意是可靠的聰明人,都幫助我很多,十分感謝你們。 也要特別謝謝 學弟黃聖閔、 毛超遠、 黃鼎傑、 洪政猷, 實驗室有你們絕對會有不錯的成長。 由於有你們, 才能讓我沒有顧慮, 順利完成學業。 最後謝謝一路扶持我的父母與家人, 在學 業上能讓我很自由地發展, 得以成長至今。目錄
第一章 Introduction 1
第二章 Background 4
2.1 Logical-to-Physical mapping cache . . . 4
2.2 Mapping cache management . . . 5
2.3 Block allocation/partition for user data & mapping information . . . . 8
2.4 Related work . . . 11
第三章 Block partitioning for T/D-block management 13 3.1 Overview . . . 13
3.2 Partition tuning strategy . . . 14
3.2.1 Overprovision vs. optimal T-block number . . . 15
3.2.2 Cache size vs. optimal T-block number . . . 19
3.2.3 Compute the optimal T:D ratio. . . 21
3.3 Practical issues . . . 24
3.3.1 Dynamic factors and convertiable factors . . . 24
3.3.2 T-block number adjustment algorithm . . . 26
第四章 Experimental results 28 4.1 Experimental setup and performance metrics . . . 28
4.2 Performance evaluation and verification . . . 29
第五章 Conclusion 33
表目次
1 Coefficient calibration for Fo(ovr.)cache50% . . . 18
2 Coefficient calibration for Fc(cache)ovr.12% . . . 21
3 Linear relation of disk size and optimal T-block number . . . 25
4 Linear relation of block size and optimal T-block number . . . 26
5 Performance for different fetch policy . . . 27
6 Flash memory geometry . . . 28
7 Workload . . . 28
8 Cache size . . . 29
9 Overprovision size . . . 29
10 IOPS performance metrics . . . 29
圖目次
1 Page-level mapping FTL and Block-level mapping FTL . . . 4
2 Hybrid mapping FTL . . . 5
3 Two-level table mapping cache : Global Translation Table . . . 6
4 Pair-wise fetch and Segment-level fetch . . . 7
5 Two-level table mapping cache scheme . . . 8
6 Translation blocks and Data blocks . . . 9
7 T-blocks and D-blocks imply that hot/cold separation . . . 9

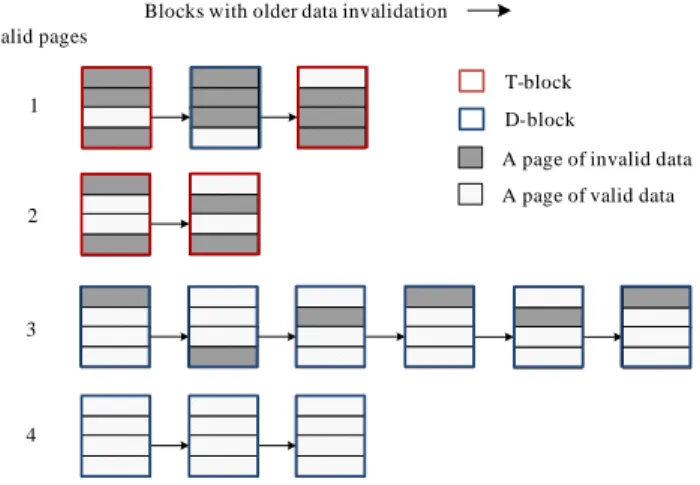

8 GC lists of flash blocks using greedy policy . . . 10
9 Fixing the ratio of T/D-blocks partition . . . 10
10 Random’s IOPS tendency with 50% cache size using fixed T:D ratio . . . . 11

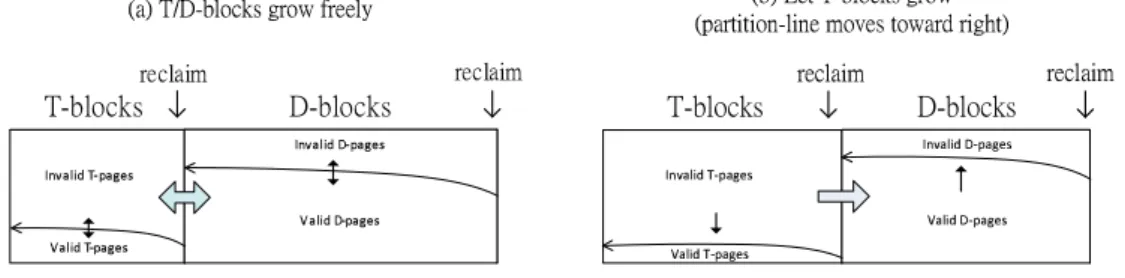

11 Valid pages in T/D-blocks to reclaim . . . 13
12 GC cost model . . . 15
13 GC T-block copy T-page cost. (The x-axis is T-block number) . . . 16
14 (a) GC D-block copy D-page cost. (b) GC D-block cause T-pages write cost. (The x-axis is D-block number and Nd+ Nt = NOvr) . . . 17

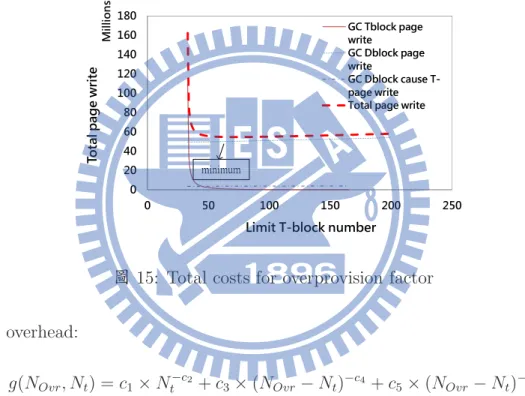

15 Total costs for overprovision factor . . . 17
16 Compute optimal T-block number for overprovision . . . 18
17 Maping cache hit ratio for random trace . . . 19
18 Total costs for cache size factor . . . 20
19 Compute optimal T-block number for cache size . . . 21
20 Measured optimal T-block number for overprovision and cache size . . . . 22
21 Compute the optimal T:D ratio by M or N multiple . . . 23
22 Convertible foctor: span, overprovision . . . 25
23 brute-force look for optimal T-block number . . . 30
24 T-block number verification . . . 31
第一章
Introduction
固態硬碟 (Solid-State Drive, 簡稱 SSD) 使用 NAND 快閃記憶體 (NAND flash
mem-ory)來儲存資料。NAND flash memory 具有體積小、 低耗電、 耐震、 快速隨機讀取等優點;而 一般機械式的 Hard Drive (HD) 則是低耐震、 體積大、 噪音大。 因此, 固態硬碟在可攜式裝置
上取代HD已成為一種趨勢。
NAND flash memory based SSD 有別於一般機械式的硬碟, 裡面所採用的 firmware
algorithm-快閃記憶體轉換層 (Flash Translation Layer, 簡稱 FTL) 會實際地影響 IOPS 效
能與使用壽命。 FTL 能將快閃記憶體模擬成 block device, 提供 host 一種方便操作的介面。
因為快閃記憶體在操作上有一定的限制, 例如它無法將資料重新寫回相同的位置, 除非先將該
位置抹除才能再寫 (erase-before-write) ; 而且抹除的單位比讀寫的單位大很多, 前者是以區塊
(block)為單位,後者則是以頁面 (page)為單位;每一個區塊又有抹除次數的限制,所以我們會
在 FTL 裡面實作 Address translation、 Garbage collection、 Wear leveling 等功能, 去讓快
閃記憶體在操作上更有效率、 延長它的使用壽命。
FTL 演算法使用 out-of-place 的更新, 將新資料寫入一個可寫的區塊中, 通常是從預先保
留的區塊 (log block) 取得。 當預留區塊用完時, 要將舊資料回收的動作稱之為 Garbage
col-lection (GC) 。 GC 的過程是要挑選一個 victim block, 搬移其中的有效資料頁 (valid page)
到別的區塊, 再抹除掉 victim block, 並重複這種動作直到能多出一個 free block 為止。 由於
抹除的時間通常都比讀寫還要來得大很多, 而且要抹除的區塊中若包含很多的 valid pages, 則
GC的成本會非常高, 所以使用好的 GC policy 可以有效地降低抹除與讀寫次數之成本、 提高
效能。Wear leveling (WL) 則是為了要讓快閃記憶體每一個區塊的抹除次數平均化,而將 cold
data 搬到抹除次數較高的區塊之過程。
由於快閃記憶體的資料會因 out-of-place 更新、 GC、 WL 等動作, 不斷的改變實體的位
置, FTL 必須有 Address translation 的機制, 實際上我們會用位址對映表 (mapping table)
記錄其邏輯位址所對應的實體位址。 不同的 FTL 設計中, 可能會有不同大小的位址對映表, 常
見的方法有Page-level mapping、 Block-level mapping 以及 Hybrid mapping 等三種方式。
Page-level mapping採用比較精細的對映方法(fine-grained mapping) ,對映表內記錄logical page address所對應的physical page address, 所以對映表會比較大;而Block-level mapping
(又可稱為 coarse-grained mapping) 的對映表則比較小, 因為它只記錄 logical block address
所相對應的 physical block address; Hybrid mapping 方式則是在主要的 data block 中採用
block level 之對應, 但是在那些預先保留用來更新 data block資料的 log block 之內, 則是採
用page level 之對應,其對映表的大小會介於 Page-level 和Block-level 之間。
Page-level mapping FTL利用快閃記憶體以page為寫入單位的特性,當資料一被更新只
要修改對映表即可, 其優點就是較彈性。 它在隨機的小寫入時不會因為要保持 block 內的 page 之順序來排列, 而付出額外的寫入成本, 但是相對的就要付出較大的空間來儲存對映表。 然而最 近隨著控制器的進化, 以及 RAM 容量越來越大, 例如 [1] 指出,Intel 510 系列的SSD 採用 Marvell 的雙核心控制器以及內含128 MB 的 DDR RAM。 如今, 越來越多的廠商願意使用 Page-level mapping FTL來提升效能表現。 儘管如此, 在大容量的固態硬碟中, 此種控制器的 RAM 依然不夠大。 舉例來說, 假設對映 資訊的傳輸單元大小為4 KB 的單位, 在128 GB 的 disk size, 可以將所有的對映資訊都放在
128 MB 的 DDR RAM 上面。 但是若 disk size 增加到256 GB, 則所有的對映資訊儲存在
RAM 上面需要256 MB,因此就變成放不下了。
以往傳統的page-level mapping 管理對映表的作法是在 spare area 的metadata 裡面記
錄對映資訊。 因為 spare area 空間較小而需要將對映表分開來儲放, 在RAM 上面則會保留常
用的對映表, 其餘的等到要用時再去建立。 如此一來, 每次建立對映表時需要經過多次的讀取才
能完成。 和以往做法不同, 我們將多個邏輯連續地對映資訊都存放在實體頁面的 data area 上,
因此只要花一個頁面的讀取即能建立一張比較大的對映表。 而儲存 user data 的頁面我們稱為
data pages (D-pages) , 儲存對映資訊的頁面我們稱為 translation pages (T-pages) ; 所有都
存放 D-pages 的區塊我們稱之為 data blocks (D-blocks) , 而所有都存放 T-pages 的區塊我
們稱之為 translation blocks (T-blocks) 。 因為它們所包含的資料冷熱程度有所不同, 所以我
們要把 T-page 和 D-page 分開來儲存。 此外, GC 時我們有 T-block 和 D-block 兩種犧牲
區塊可以挑選, 犧牲區塊內的有效頁面是我們要 copy 的成本。 若放任 T/D-block 個數自由成
長, 當 D-block 減少 T-block 增加時, 可以發現 D-block 內的 valid D-pages 會隨之上升, 而
T-block內的 valid T-pages則會下降,反之亦然。 所以,有效地管理 T-blocks與D-blocks的 比例是很重要的議題。
我們說明三種典型的 workloads 之讀寫行為,首先是多媒體存取的 workload, 其大部分都 是sequential 在連續的邏輯頁面存取, 而且具有良好的空間區域性。 由於它 GC的活動並不強 烈,只需要給一些T-block 即可;第二個是桌機的workload,它有一些隨機的存取,也包含比較 強的空間區域性。 其資料會有明顯冷熱的區別,所以比起多媒體存取樣式只要再多微調T-block 個數; 第三個是隨機存取的 workload, 它是隨機地在邏輯頁面存取, 其資料並無明顯地冷熱得 區別。 但因為它的cache 擊中率很低, GC 活動又很強烈, 所以效能會大受影響, T-blocks 個數 的多寡對於效能來說非常敏感。 由於各家廠商加載 mapping cache 之後, 發現隨機存取的行為 之下的效能並沒有明顯提升, 影響他們使用 mapping cache 的意願。 但我們認為隨機存取是可 以分析的,故此篇論文將重點放在隨機存取的 workload 上。 針對隨機存取workload 我們提出一套找最佳 T/D-block個數的方法, 能夠有效解決資料 冷熱的問題, 而且最佳比例的設定也可適用於線上調整。 本論文主要有四個研究議題, 第一個是 影響因子, 我們發現有些因子可以互換, 而有些因子會影響最佳 T/D-blocks 比例的設定, 所以 我們要先找出這些主要影響因子。 第二個是成本模型的分析, 我們建立影響因子與成本之間的模 型, 並且推導出影響因子與最佳 T/D-blocks比例的成本關係。 第三個是係數校正, 由於推導的 成本公式會有一些常數係數,用來涵蓋數個微小或固定的因子影響,我們透過少數幾個量測的數 據來做這些常數係數的校正。 最後一個是線上調整最佳 T/D-blocks 的比例, 根據我們的公式, 可以計算出最佳 T/D-block 的比例, 而且在一些可動態調整因子的改變下, 能夠馬上為系統設 定 T/D-block 的最佳比例。 因此, 在隨機存取 workload 下, 我們可以大幅提升效能, 如果使
用 mapping cache 為全存的50%, IOPS 從原本使用 greedy 的174.46提升到204.88, 原本有
21.5%的 IOPS degradation, 降低到只剩下7.85%的IOPS degradation。
接下來的篇章結構如下: 第二章 Background, 介紹對映表在快閃記憶體上的儲存管理方
式, 以及需要考量的問題; 第三章 Block partitioning for T/D-block management, 介紹此篇
第二章
Background
2.1 Logical-to-Physical mapping cache
在這一節我們會介紹 SSD 的mapping cache。 FTL 的位址轉換方法中, 通常會使用一張
Logical address to Physical address 的表, 我們 稱之為對映表。 SSD 會把這些對映表放進
RAM 裡面當作 cache, 用來快速的查詢位址或是更新對映資訊, 我們稱這塊 RAM 的空間為
mapping cache。

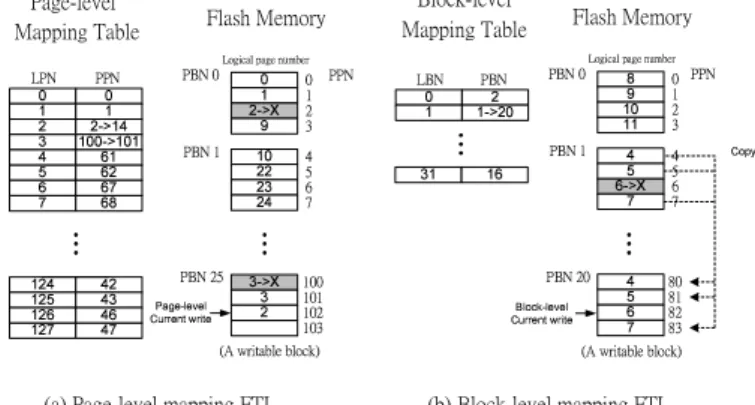

不同的FTL設計會有不同大小的對映表,以下介紹常見的三種FTLs。 如圖1的(a)
Page-level mapping FTL, 它採用比較精細的對映方式, 記錄每一個 page 所對應的位址。 所以其對
映表會很大, 例如256 GB disk size 的固態硬碟,其對映表需要256 MB的空間。 為了減少對映 表的大小,可以將logical page address拆解為一個logical block number和一個page offset。 因此對映表只記錄每一個 block 所對應的位址, 若一個 block 包含128個 page, 對映表大小就 可從256 MB減少到2 MB,如圖1的 (b)Block-level mapping FTL。
但是Block-level mapping 必須保持 block 裡面所有的 pages都是最新的資料, 因此每當
寫入一個 page 就要更新一整個 block, 不利隨機的小寫入動作。 所以, 又有 Hybrid mapping
另一種的方法被提出來。 如圖2,它是將block 分為data block 和log block, 在data block內
採用 block level 之對應, 但是在那些預先保留用來更新 data block 資料的 log block 中採用
page level之對應。 這樣做是為了在 page-level mapping 和block-level mapping 之間取得平
Mapping Table Flash Memory Page-level Block-level !"#$%! & ' ()*+,* -* , ./00 *123 042* Mapping Table Flash Memory 5 5 5 5 !"# $ %!& 6 ,789+,* -* , ./ 00* 1230 42* .7 :;
(a) Page-level mapping FTL (b) Block-level mapping FTL <=>?@ A BCDECD F GH I
<=>?@ A B CDECD F GH I
J K L M JN J O M J O O J O J J O K O M JPQR N S T MO MM M JO M JM M JJ M JNPQR Mapping Table Flash Memory U VW VVW VX WY V XWZ VXW[Y Page-level
\] ^ _ `abc a ^de f ghdi
jklmno pq mmrs tu mntr O M O M UXW V XW Block-level Mapping Table N M JK vw xwyz { |}~ K J L Y Y Y Y Y[ VVW U {y z{|}~ vw xwy z{|}~ U{ yz { | }~ M J K M JN Y Y Y Y VVW KPQ R LPQ R VX W M J MN M M K VXW [ M J M JKPQ R M J L M J VXW[ \]^_ `a bca ^ de fghdi M J K J O 圖 2: Hybrid mapping FTL
衡, 但是若log block 的利用度太低的話,很容易發生 block threshing 的問題。 此外, GC 時要
將log block內的 valid pages所關聯到的data blocks作merge,對於隨機的小寫入依然要付
出許多額外成本。
Page-level mapping FTL 處理隨機小寫入的動作較佳, 不須付出額外的成本, 也不用擔
心空間利用度過低的問題, 但相對的需要較大的 mapping cache size。 因此, 如何妥善的管理
mapping cache 是我們主要的研究目標。
2.2 Mapping cache management
在這一節會介紹我們使用的 two-level mapping cache 架構, 並且定義一些在 mapping
cache 中的使用項目。

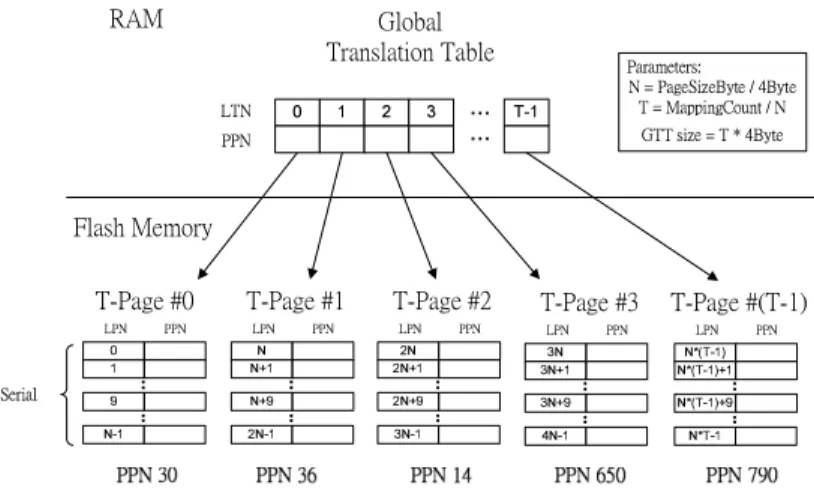

首先,我們說明Global Translation Table。 由於我們會將對映資訊分散在快閃記憶體上儲
存, 且這些對映資訊的數量是固定的, 所以必須再多一層表格去記錄它們的實體位址。 這張表就
像是對映資料的對映表一樣, 我們稱之為 Global Translation Table (GTT), 如圖3。 若在256 GB disk size下,這張表的大小則只有256 KB,因為其成本相對地小,所以Global Translation
Table是可直接儲存在 RAM上面的。 圖3表示 GTT假設有T個entries, 則GTT 的size就
是T × 4 Bytes。 我們定義一個 segment (圖3稱之為 T-page, 之後我們會詳加定義 segment)
可以儲存的對映資訊之個數為 N。 由於N 值是透過系統設定的, 即 N = P ageSize(Bytes)4 (Bytes) , 所以
參數T的大小(即segment 的數量)就是固定值,是可以算出來的。 例如256 GB disk size,則
Flash Memory RAM Global Translation Table T-Page #(T-1) T-Page #0 T-Page #2 ¡ ¡ ¢ ¡ T-Page #1 ¡ T-Page #3 ¢ ¢ £ ¢ ¤¥ ¤¦§ ¨§¥ © ª «¤¬§ ®¯§ °± ¨§²³°± ¨ § «´¤µµ®¶¬·¸¹ ¶¨² º ©®¯§«»³°± ¨§ §¥®¤¼
圖3: Two-level table mapping cache : Global Translation Table
接下來我們定義對映資訊的大小。 由於 host user write 或者 GC 都會更改邏輯頁面編號 的對映資訊 (LPN, PPN) , 因此對映資訊 (LPN, PPN) 我們定義為一對 mapping pair。 例如 圖4上 Cache Mapping Table 中, 某一欄的對映資訊 (128, 98) 。 另一種則是 segment, 一個
segment (可看成一個 T-page) 我們定義為由多個邏輯上連續的 mapping pairs 所組成, 就像
是圖4的一個 Translation Page (在2.3節會詳加敘述並定義) 一樣, 其裡面都是記錄連續的邏
輯頁面編號(64, 65, 66,..., 127)所對映的實體頁面編號 (105, 116,..., 130) 。
Mapping cache 可以儲存很多對的mapping pairs,但因為其容量放不下所有的對映資訊,
所以要制定它們的帶入以及替換機制。 有兩種情況都會更新其對映資訊, 一個是 user write, 另
一個是GC的copy write。 因此,我們可將更新的對映資訊帶入快取(稱之為fetch)。 而當對映
資訊要帶入快取時,如果已經滿了,就必須將快取上的對映資訊替換下來(稱之為replacement)
。

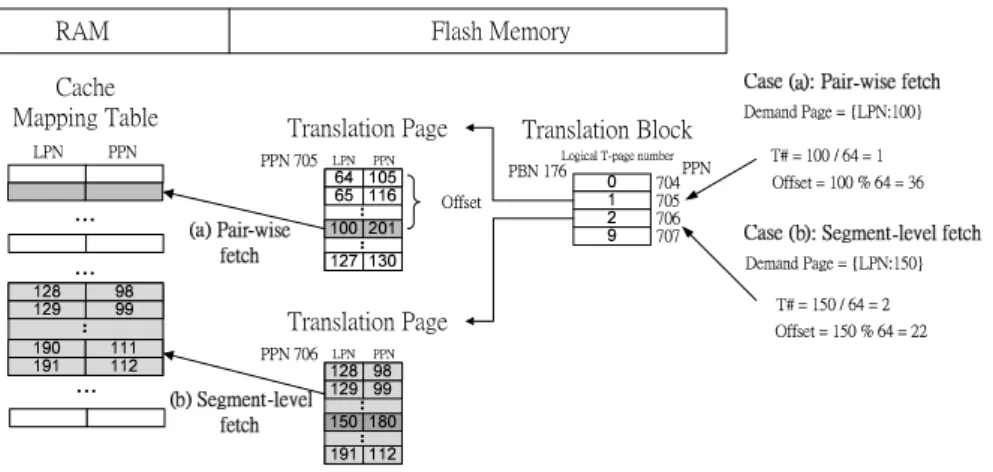

我們定義帶入的單位,分別有兩個, 一個是 pair-wise,另外一個是segment-level。 如圖4的
Case(a): pair-wise fetch, 它的方式是每次都只帶一對 mapping pair 到快取。 例如, 我們從
系統得知更新的邏輯頁面為 100LP N , 於是先計算出邏輯的 T-page 編號 (即圖3的 LTN) 和
offset。 假設從GTT 上面找到此LTN 所對映的實體頁面編號為705,接著利用算出來的offset
將(100, 201) 的mapping pair帶入快取。Pair-wise的帶入會比較不占 RAM的空間。 對於沒
有空間區域性的存取樣式來說,可以降低對映資訊快取被替換的機會, 例如隨機存取 workload;
而Case(b): segment-level fetch 的方式則是每次都帶一個 segment 的對映資訊進入快取。 我
½¾ ¿À¾ Á ¿ À ½ ¿À½ ¿½Á ¿½¿ ½½ ¿¿¿ ¿¿À Cache Mapping Table Flash Memory ÂÃÄ ÃÃÄ ÃÅÄÆÇÈ ÃÃÄ ÇÉÊ ÇÉË ÇÉÈ ÇÉÇ RAM ÌÍÎÆÉÉÏÈÊÎÆ Translation Page ¿À¾ ½¾ ÐÑ Ò Ñ Ñ Ò ÓÔ ÕÖ ×ØÃÖ ÙÔÎÚ ÂÃÄÛÆÉÉÜ ÐÝÞ ßà áâã äå á Þæç èéêæ ë ¿À½ ½½ ¿½¿¿ ¿À ¿ìÁ¿ ¾Á ÃÃÄÇÉÈ Ì ÍÎÆËÉÏÈÊÎí Translation Page îï ¿Á ì ÐÑ Ò Ñ Ñ Ò ÓÔ ÕÖ ×ØÃÖ ÙÔÎÚ ÂÃÄÛÆËÉÜ î ì ¿ ¿î ¿Àð¿ñÁ ¿ÁÁ ÀÁ¿ ÃÃÄÇÉË òóó ôÔõÎÆÉÉöÈÊÎ÷È ò óóôÔõ Translation Block òóó ôÔõÎÆ ËÉöÈÊÎí í
圖 4: Pair-wise fetch and Segment-level fetch
就將(128, 129,..., 191)整個segment的對映資訊都帶入快取, segment-level 的帶入對於擁有 空間區域性的存取樣式會較有利。
為了讓有時間區域性的存取樣式能夠很有效率地去配合使用,我們的mapping cache 替換
機制採用LRU演算法。 將最久沒有使用的對映資訊替換掉,目的是保留較常使用的對映資訊在
快取上。 而替換的單位則和Segment-level fetch的單位一樣都是segment (即一個Translation page)。

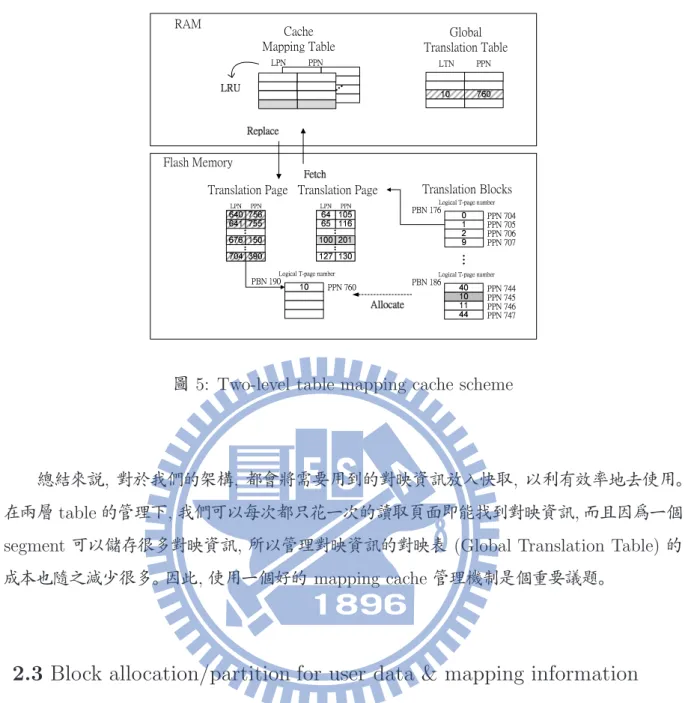

如圖5, 我們再將 fetch/replace 的過程以及 two-level table mapping cache 的架構詳細 的說明一次。 首先, 我們可以從系統得知需要服務的邏輯頁面位址為100LP N 。 而因為T-pages
數量固定且裡面儲存邏輯連續的對映資訊, 所以我們可以算出 T-page 的邏輯編號 (LTN) 。 假
設一個T-page能儲存64個連續的對映資訊,則T-page編號(LTN) 算出來為1, T-page內的
位移為36。 然後就到 GTT 找出 LTN 1的實體頁面編號, 假設為705, 於是就將此對映資訊讀 出來帶進快取。
當快取的空間不足時, 我們必須把快取上的對映資訊替換掉, 採用的替換演算法是 LRU (
Least-Recently-Use ) 。 若挑選出來的是未被更新的對映資訊我們稱作是 clean 的 victim, 則
可以直接捨棄掉; 若是被更新過的對映資訊我們稱作是 dirty 的 victim, 則必須將它寫回。 如 圖5, 假設我們挑到 LTN 10的 T-page 要寫回。 因為並非在此 T-page 內所有的對映資訊都在 cache 上, 所以要先到 GTT 找到 LTN 10的實體頁面編號 745P P N 。 然後在 745P P N 的地方 讀出 LTN 10原本的對映資訊, 再將最新的對映資訊都寫回 flash, 例如寫到 760P P N 的地方。 最後我們修改GTT的LTN 10對應的實體頁面編號為760,於是LTN 10的對映資訊之後就變 成在 760P P N 。 因此, 替換的動作我們總共要花一次頁面讀取以及一次頁面寫入。
ø ù ú û Cache Mapping Table Flash Memory üý þ ý ý þ ýÿ þ RAM Translation Page ùø ùù ùúùø ùø øúøù Translation Blocks Global Translation Table üþ ýýþ ø ùø ùù ýÿ þ Translation Page ø ù ø û ø ùø ù ø ý ÿ þ ý ý þ ù ø ø ý ý þ ý ý þ ý ý þ ý ý þ ý ý þ ý ý þ ý ý þ ý ý þ
圖 5: Two-level table mapping cache scheme
總結來說, 對於我們的架構, 都會將需要用到的對映資訊放入快取, 以利有效率地去使用。
在兩層table 的管理下,我們可以每次都只花一次的讀取頁面即能找到對映資訊,而且因為一個
segment 可以儲存很多對映資訊, 所以管理對映資訊的對映表 (Global Translation Table) 的
成本也隨之減少很多。 因此, 使用一個好的 mapping cache 管理機制是個重要議題。
2.3 Block allocation/partition for user data & mapping information

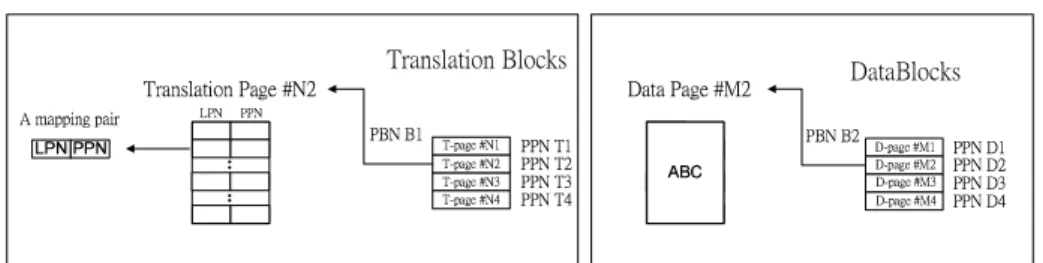

在 flash 上, 我們將 block 分為兩種, 一種用來儲存資料, 另一種則用來儲存對映資訊。 如
圖6, 我們定義儲存對映資訊的 page 稱為 translation pages (T-pages) , 而儲存資料的 page
則稱為 data pages (D-pages) ; 所有儲存對映資訊的 block 我們稱為 translation blocks (T-blocks) ,而所有儲存資料的block 我們稱為data blocks (D-blocks)。 如圖6所示,一個
trans-lation Page 上面可儲存很多的 mapping pairs, 即我們在2.2節定義的一個 segment。 由於我
們認為其兩種資料的冷熱程度有所不同,所以將它們分開來儲存。 一個T-page因為包含很多個
邏輯上連續地對映資訊, 很多不同的 D-pages 其對映資訊都指向同一個 T-page 上面。 舉例來
說, T-page若為4 KB, 則能夠儲存1024個對映資訊,所以一個T-page等於是1024個D-page
Flash Memory !"!# $% &'( )*+, -. /0 12 /345 06/7 89 :; <=+ = =+ Translation Blocks "># ">? ">@ " >A !"!? B% & '()*C, D /3/6/7 89 E ; DataBlocks "F# "F ? "F@ "F A GHI JKLKKL MNOPPQ RSPOQT $% &'( )*+U $% &'( )*+V $% &'( )*+W B%&'()*CU B% &'()*CV B% &'()*CW
圖6: Translation blocks and Data blocks
T-block D-block H Pair 0 Pair 1 Pair 2 Pair 3 Serial pairs T-page LPN PPN Mapping pair
圖7: T-blocks and D-blocks imply that hot/cold separation
D-page和T-page在設定系統規格時,就能固定其數量,然而D-block和T-block的數量
卻是會變動的, 當它們需要 allocation 的配給時就到 free block list 中取得, 因此 T-block 個
數和 D-block 個數會互相消長。 若放任 T/D-block 自由成長, 當D-block 減少 T-block 增加
時,可以發現D-block內的valid D-pages會隨之上升,而T-block內的valid T-pages則會下 降,反之亦然。 一般而言, GC為了回收出最多的空間,我們會用最簡單的演算法greedy policy,
如圖8, 我們使用 GC lists 來挑選犧牲區塊, 第一層 list 為 valid pages 數最少的那些區塊, 例
如包含1個valid page的區塊,而第二層list 則是包含2個valid pages的那些區塊,以此類推。 我們每次都從最上層挑最少valid page數以及最久沒被更新的block 來回收,以利降低GC次
數, 由於 GC lists 混合著 T/D-blocks, 所以 GC 時挑到的 victim block 可能有兩種, 一種是
D-block, 另一種是 T-block。 使用 greedy 的 GC policy 的話則發現會常常挑中 T-block, 其
原因在於 T-block 的valid page 會較少, 因為它比較 hot, 於是 T-block 個數會變少, 造成效
能低落。 所以控制好 T/D-blocks 個數的比例是很重要的議題。
因此, 我們想到在 GC 時也要控制 T/D-block 的個數, 如圖9所示, 我們將 T/D-block
1
2
4 3 Valid pages
A page of invalid data A page of valid data Blocks with older data invalidation
T-block D-block
圖 8: GC lists of flash blocks using greedy policy
TH = 10 : 1000 Total Blocks # :1010 Block # : 1000 D-blocks T-blocks Block # : 10 Greedy policy Greedy policy
圖9: Fixing the ratio of T/D-blocks partition
有1010個, 而 block partition 的方法將 T-block 個數限制在10個, T/D-blocks 的比例就是
10:1000,當free block list不夠時,我們會啟動GC演算法,回收出一個可用的block給系統使
用, 此時我們加入 T-block threshold值(TH) 的設定。 當 GC時只要T-block 個數超過10個
(TH) 就回收T-block; 而 D-block個數超過1000個 ( 1010 − T H ) 也會回收 D-block。 換句 話說,我們在 GC加上的條件就是當 T-block 未超過TH, 則我們挑 D-block回收; 相反地
,T-block 如果超過 TH我們才挑T-block。 因此, TH 設定得比較小時, 會常常回收掉 T-block而
造成效果不好, 當TH設定得比較大時, 優點是可以避免常常回收 T-block,但是缺點則是會造
成D-block 可能變得太少, 使得 GC的成本大幅增加。
如圖10, 在隨機存取workload 下,當 T-block的限制個數(TH) 慢慢增加時,會因為避免
挑中 T-block 來回收, 使得效能會有很大的改善。 然而並非一直避免挑 T-block 來回收就會比
較好, 如果 D-block 數量變得太少, 則 D-block 中的 valid page 數會一直增加, 直接造成 GC
負擔成本的加重,也因此會間接造成 T-page的更新,而使得效能之後就一直變不好。 圖10所示,
X YZ X[\ X[Z ]\\ ]\Z \ Z\ X\\ X Z\ ]\\ ]Z\ ^\\ ^Z\ _\\ ` a b c d efeghijkl mnop fjqr
stuv
Random trace
wxy yz{| }~
圖 10: Random’s IOPS tendency with 50% cache size using fixed T:D ratio
IOPS 174.46提升到204.88, 原本有21.5%的IOPS degradation, 可以降低到7.85%的 IOPS degradation。 因此, 這給了我們動機去研究, 如何管理 T/D-blocks 的數量, 此篇論文的首要目標即要找 出最佳 T/D-block 的比例。 此外, 我們需要一個適用於線上調整 T/D-block 最佳比例的策略, 當可動態改變的環境因子改變時, 能夠及時設定最佳的 T/D-block 比例, 我們在第三章會提出 詳細的方法。
2.4 Related work
由於 Page-level mapping FTL 的對映表非常大, 如何有效率地使用 mapping cache, 其
相關的文獻有DFTL [2]、 CDFTL [3]、SFTL [4]等,而關於對映表的使用架構則有DFTL [2]
和Superblock [5] 等文獻所提出。
首先, 我們討論對映表的儲存方式, 在容量大的flash memory 中, 我們可以設計成
multi-level mapping table來管理,這樣的優點是可以把對映表分散在flash上,並且可以一次cache
住較常使用的對映表而不太占空間; 但是缺點是若 table miss 時, 就必須再多花幾次讀取對映
表的時間,才能找到所需的對映資訊。
Superblock [5] 即是使用三層table 的架構, 因為它要將對映表儲存在 physical page 的
spare area, 透過分層的管理, 對映表才能放得進去。 舉例來說, 在32bit 的 logical address 下,
可將之分為 (S bits, N bits, P bits) , 第一層是 block-level 的 table, 所以其中的 S bits
為logical block number, 當作第一層表的 index, 用來查詢第二層表之位址, 以便找到每一個
disk size 下, 第一層表只需要2 MB 的空間; 因為用一個 spare area 的空間容納不下其 block
內的PT, 所以我們還要再把它切成等份,分別儲存在不同的 physical pages 之spare area上,
而第二層表就是用來記錄這些 PTs 的位址, 故我們將取 N bits 來當第二層表的 index, 用來
查詢第三層表的位址, 第三層表即是每個 block 內的 PT, 所以我們最後用剩餘的 P bit 來當
index, 即可找到所需的對映資訊。
若是SLC的flash,則一個block有64個pages,故其中(N +P ) bit必須滿足2(N +P )>=
64 , 即(N + P ) 至少大於等於6, 理論上, 節省最多空間的情況為 N = P , 但 P 的值是代表
第三層的對映表大小,若變大則能一次帶較大的對映表進 cache, 換句話說, 犧牲一點儲存空間,
有機會可以提高第三層表的 hit ratio, 而減少每次 table miss 造成的額外讀取對映表之時間。
對映表儲存在 spare area 上的優點是當每次更新其 page 時, 其最新的對映資訊也能寫入到其
page 的 spare area 中, 所以不會有任何的對映表之更新的負擔; 但因為在 spare area 空間的
受限下, Superblock [5] 會受其group 大小的限制, 如果 D-block 和 U-block 的個數達到限制
的話,就必須做 GC而造成額外的寫入成本。
DFTL [2] 則是使用兩層table 的架構, 將位址對映表儲存在 physical page 的 data area
來管理, 我們即採用此種架構。 它的優點有很多個, 首先, 第一層表來記錄儲存連續對映資訊的
T-pages 之實體位址, 假設256 GB 的 disk size, 其 page 大小為4 KB, 則第一層表的大小
只有256 KB,可以完全放在 RAM 上面。 此外, 當我們要將對映資訊帶進 cache 時, 能夠一次
帶一個 Segment 的對映資訊進去, 能增加 cache 擊中率。 而且不必受到 D-block 加 U-block
個數的限制, 不需付出額外的 GC 成本。 在 two-level mapping 的架構下, 若發生 table miss
時, 也只要花一次讀取對映表的時間即可。 然而其缺點是當資料的實體位址改變時, 就會增加更 新對映資訊的成本, 尤其是 random 的存取樣式, 不但 cache 擊中率差, GC 的活動又很強烈, 造成更新對映資訊的壓力, 使得效能受到影響而變得低落。 其他的文獻如 CDFTL [3] 則是採用 DFTL [2] 的架構, 它針對快取的機制來改良, 像是 一次都帶比較大的對映表上來, 若T-page 在 cache 的使用率過低則讓它保存較久等等的方法。 SFTL [4]也是同樣的架構,它的研究是在有空間區域性的workload下,去使用較少的空間來儲 存邏輯位址, 以便減少佔用 cache 的空間, 增加 cache 的效率等方法。 然而,這些文獻都沒有針 對快閃記憶體上的對映資訊和一般資料的管理方式來討論, 沒有更進一步去處理資料冷熱的問 題。
第三章
Block partitioning for T/D-block management
3.1 Overview
對於 host user write 以及 GC 兩種寫入行為, 我們會更新其對映資訊, 所以都有可能引
起T-page 的寫回。 在2.3節提到過 T-blocks 比 D-blocks還要 hot, 而且 GC有 T-block 和
D-block 兩種犧牲區塊可以選。 若不好好區分 block, 則會引起資料冷熱的問題, 使得常常挑到
比較hot的T-block 來回收,讓T-block個數都很少效能變得低落,尤其是隨機存取workload
會更加明顯, T-block 個數的多寡對它的效能會非常敏感。
如圖11的 (a) 和(b), 我們適當的區分 T-block 和D-block, 使用固定 block partition的
方式加上 greedy 挑選犧牲的區塊來回收。 圖11中 reclaim 所指向的就是挑選犧牲區塊的地方,
我們從 valid page數最少的區塊開始挑, 而犧牲區塊內的 valid pages就是需要 copy 的成本。
若移動調整這兩種 block 的個數, 如圖11的(b), 當分割線往右移動的時候, D-block 個數變少,
所以D-block victims 的平均 valid page數就會變多; 反之,若分割線往左移動時, T-block 個
數會變少, T-block victims 的平均 valid page 數就會變多。 因此, 調整分割線的話不是造成
T-block victims 的平均 valid page 數上升, 就是讓 D-block victims 的平均 valid page 數 上升。 要精準地得知當下系統應分配多少個T-block 很難,但是在隨機存取 workload 下, 一個
block 內的 valid pages 減少的速度, 會隨著時間越久而變得越慢,最後 copy valid pages 的成
本會趨近穩定, 如圖11(a) 的 Invalid T/D-pages 和 Valid T/D-pages 之間的曲線箭頭, 其存 取樣式是可分析的, 所以我們要用 block partition 的調整方式, 找出最佳T/D-block 的比例。
T-blocks D-blocks ¡¢ £ ¤¥¦§ ¨ ©ª «¬ ¦®¯ ¡¢ °¦§¨©ª «¬ ¦®¯ £ ¤¥¦§¨©±«¬¦®¯ °¦§¨© ± «¬ ¦®¯ T-blocks D-blocks ² ³´µ¶ ·¸ ¹ º»¼ ¹ ½¾ ¿ ²¸³À Á´·¸ ¹ º»¼ ¹ ½ ²Â Á¡Á ¡¹Ã· ¡Ã ¢ ¹Ä »Á¹½ Å¡¼ Æ Á³
有許多系統設定因子都會影響這個最佳的比例,但分析之後,發現它們都可以轉換為兩個基
本因子, 分別是 overprovision 以及 cache size。 首先, 我們建立這兩個影響因子與成本關係的
模型, 再經由 T-block 個數與影響因子的關聯, 推導出最佳 T-block 個數與影響因子之間的成
本關係。 為了避免公式太過複雜而無法實際地被應用, 我們以一些常數係數來涵蓋數個微小或
者固定因子的影響。 接下來是做係數的修正, 成本公式會有一些常數係數, 我們透過少數幾個量
測的數據來做這些常數係數的校正。 最後用公式計算所得到的最佳 T-block 個數跟實際上所測
量的做比較, 分析overprovision 和cache size 這兩個因子影響的成本,運算後發現其T-block
個數約相差一個常數倍數, 所以透過簡單的運算再和實際上測量的相比, 最佳 T-block 個數的
誤差都很小, 所得到的 IOPS 都十分接近。
Block partitioning 是一個適用於線上調整的方法, 當動態可變因子 write span 和
map-ping cache size調整改變時,可以馬上為系統設定最佳 T/D-blocks的比例。 此外,其他因子例
如disk size、 block size 等,也可透過簡單的線性處理計算為它們設定最佳比例。 暴力查表法是
要一個一個預先模擬得到最佳的T/D-blocks比例,但我們的方法卻只需測量幾組數據,比起暴
力法去測量的力氣來得少很多。 最後, 此方法也能應用於一套 pattern-aware的方式, 針對典型 的三種 workloads ( Sequential、 PC、 Random ), 提供 mapping cache 良善的機制與適當的
T-block設定,強化實際上應用的可行性。
3.2 Partition tuning strategy
我們經過三個步驟完成最佳 T-block 個數的計算, 第一步是成本公式的推導, 首先是找出
影響因子與成本之間的關係, 然後推導出最佳 T-block 個數與影響因子之間的成本關係。 第二
步是常數係數的校正, 將成本公式的常數係數透過少數幾個測量的數據做校正。 第三步是使用推
導的公式去計算不同 cases 的最佳T-block 個數。
因為有許多因子會影響最佳T-block 個數, 然而最後都可轉換為兩個主要影響因子, 分別
是 overprovision 以及 cache size, 所以我們對這兩個影響因子做分析。 接下來章節安排如下:
3.2.1節推導overprovision與最佳T-block個數之間的成本關係, 並透過常數係數的校正, 得到
overprovision對最佳T-block 個數的公式函數。3.2.2節推導cache size 與最佳T-block 個數 之間的成本關係, 透過常數係數的校正, 得到cache size對最佳T-block個數的公式函數。3.2.3
É ÊËÌÍÍÊÎÊ C Ï Ð Ñ ÒÒÓÔ Ñ ÒÕ 圖12: GC cost model 節介紹如何用3.2.1節和3.2.2節所得到的兩個公式函數去計算各種不同設定的最佳 T-block 個 數。
3.2.1 Overprovision vs. optimal T-block number
首先, 我們分析 overprovision 所影響的 FTL 寫入成本。Overprovision 為一開始預先保
留給系統,用來做更新資料或對映資訊的spare blocks。 當全部使用完時,不但會影響GC所挑
選出來犧牲區塊內的有效資料數,也會影響 GC的速度,於是間接影響對映資訊更新的速度,造
成最佳T-block 個數之變動。 所以我們要推導 overprovision 與GC cost 的成本關係。
如圖12, 因為在 random workload 下, 其有效資料頁可以假設會平均分佈在flash block
上,所以GC cost與overprovision可以說是反比的關係,即GC cost = 1 / overprovision。 然 而在實際的實驗中, 並非這麼理想, 會有個誤差[6]存在。 假設c 為誤差, 則因為 block 個數若越
多, 有效資料在裡面待得越久, c 就有機會越多。 雖然 c 表面上跟時間有關, 但事實上是跟有多
少spare blocks 有關, 而有多少 spare blocks 是一個常數項特性, 所以我們認為其誤差也是常
數項係數。 至於指數項也是非單純的一次, 假設指數項是 d 次, 所以可以推導出 overprovision
與GC成本的模型M1:
GC cost = c × overprovision−d
(M1)
我們拿公式M1去和實際測量的數據互相驗證, 其結果也和[6]的論述一致, overprovision 若越 少, 則GC 的成本(copy valid pages) 就越多; 反之, overprovision 越多, GC 成本就越低。
分析 block partition中的成本,我們可以將所有的成本分為五種: (A) GC 時copy valid
T-pages。 (B) GC 時 copy valid D-pages。 (C) GC copy valid D-pages 要更新的 T-pages。
(D) Mapping cache 寫回的 T-pages。 (E) User write 更新的 D-pages。 Page read、 block
erase的成本和page write成本是呈正比關係的,因此我們以page write為主即可。 由於User
Ö ×Ö Ö Ö ØÖ Ö Ö Ù Ö Ö Ö Ú Ö Ö Ö ÛÖ Ö Ö ÜÖ Ö Ö Ý Ö Ö Ö Ö ÛÖ ×ÖÖ × ÛÖ ØÖ Ö Þ ß à á â ã ä å æ ç è é ê ë ì í î ê ï ð ñ ò ó ô õ ö ÷øùø úû ü ýþ ÿ ùý
圖13: GC T-block copy T-page cost. (The x-axis is T-block number)
次數也因而固定,所以成本(D)和成本(E)都是不變量。 然而, 其他三種成本我們都可套用GC 成本的模型(M1), 假設 (A)、 (B)、 (C) 的成本分別如下: fT(Nt) = c1 × N −c2 t (A) fD(Nt) = c3× N −c4 d = c3× (NOvr− Nt) −c4 (B) fG(Nt) = c5× Nd−c4 = c5× (NOvr− Nt) −c4 (C)
其中, 我們定義 Nt 為分給 T-block 的 spare 個數, Nd 為分給 D-block 的 spare 個數,
NOvr 為給定 overprovision 的 block 個數, 且 NOvr = Nt+ Nd。 第一個函數 fT(Nt) 為GC
挑到 T-block 之下, 計算 copy valid T-pages 的成本函數。 如圖13, T-block 個數給的太少
的話, GC T-block 的成本會很高, 而當 T-block 給到一定數量程度 (例如: 150個) 的時候,
成本幾乎為零, 即每次都會挑到沒有 valid page 的 T-block, 故式子 (A) 就像之前我們推導
overprovision和 GC cost 的模型(M1) 一樣;第二個函數 fD(Nt) 則是 GC挑到 D-block之
下, 計算 copy valid D-pages 的成本函數, 如圖14的圖 a, 在給定 Nd 之下, 其成本函數與模
型(M1) 也是一致的, 而 Nd 隱含著 NOvr − Nt , 所以我們在這邊可替換成 NOvr − Nt, 如式 子(B); 第三個函數 fG(Nt) 是GC 挑到 D-block之下, 計算要寫回 T-pages 的成本函數, 如 圖14的圖 b。 因為 cache size 固定,其成本會和函數 fD 只差一個常數倍,而且一樣將 Nd 替換 成NOvr − Nt 後, 可以得到式子 (C)。 最後, 我們將這三種成本加總起來, 如圖15的粗虛線條所示。 當整體的 overhead 過了最低 點之後,只會上升不會再下降,所以有一個整體寫入效能的最佳T-block個數設定值。 我們定義 函數 g(NOvr, Nt) 為所有成本總和的函數, 如圖15的粗虛線條, 它可計算不同的 T-block 個數
! " # $ % & ' ( ) * + , -) . / 0 0 / 1 2 4565789:;<= >?@ 6:AB CDEFGHIJKLMNOP QRN S TS US VS WS XS YS ZS [S \S VUXSS VVSSS V VXS S VWS SS VWXSS ] ^ _ ` a b c d e d f g h i j ` k f l i m n o p i q r s s r t u v wxyx z{|} ~y} (a) (b)
圖14: (a) GC D-block copy D-page cost. (b) GC D-block cause T-pages write cost. (The x-axis is D-block number and Nd+ Nt= NOvr)
0 20 40 60 80 100 120 140 160 180 0 50 100 150 200 250 Total p age writ e Millions
Limit T-block number
¡¢£¤¥ ¦§¨ ©¥ ª ¡¢£ ¤¥ ¦§¨ ©¥ ª ¡ £ «¬¥ ¢£ ¤¥¦§ ¨©¥ ©£ ¢£¤¥¦§¨ ©¥ minimum
圖15: Total costs for overprovision factor
下形成的 overhead: g(NOvr, Nt) = c1× Nt−c2 + c3× (NOvr− Nt) −c4 + c5× (NOvr− Nt) −c4 要找出最佳T-block 個數可十分迅速, 只要代入簡單的微分公式求斜率為0的Nt 值: d dNt g(NOvr, Nt) = 0 −c1c2× Nt−c2−1+ c3c4× (NOvr− Nt) −c4−1 + c4c5× (NOvr− Nt) −c4−1 = 0 (E1) 左式經由廣義二項式定理可化成一個C(k, r)Nr OvrNtk−r無窮級數,令這個二次項級數為H(NOvr , Nt)。 若存在一根 R , 表示能將 (E1) 式子因式分解為 (Nt− R)(H ′ (NOvr, Nt)) = 0 。 經由指 數律可知, R 的形式應該為 NOvr 的級數, 且 H ′
(NOvr, Nt) 中 NOvr 的最高冪次為 constant,
32 904 . 20 ) ( 0.351 % 50 = x + ovr Fo cache
圖16: Compute optimal T-block number for overprovision
之形式去逼近 Nt 的解, 其中a 、 b 、c 都是 constant:
Nt = a(NOvr)b+ c (E2)
所以, 我們能推導出最佳 T-block 個數與 overprovision 之間的關係 (E2), 這些公式的常數係
數涵蓋了數個微小的影響。 只要再用少數的實際數據固定出 a 、 b 、c 即可。
接下來我們用少數幾組不同的 overprovision 參數去做實驗, 根據成本公式 (E2), 我們使 用乘冪迴歸(Power Regression) 來做迴歸分析。 於是可以得到overprovision 和最佳 T-block
個數之間的關係其係數校正的結果, 如表1:
cache size
overprovision
1.25% 2.5% 5% 10%
50% T1.25%,50% T2.5%,50% T5%,50% T10%,50%
表1: Coefficient calibration for Fo(ovr.)cache50%
我們設定了 overprovision 1.25%、 2.5%、 5%、 10%, 且 cache size 固定為全存的50%,
其他條件皆不變; 假設 Tovr, cache 為在 overprovision 和 cache size 設定下所得到的 T-block
個數,利用這四個點可以固定出成本公式的係數, 於是得到一條有關不同overprovision 與最佳
T-block個數的函數, 如圖16,而此函數是在 cache size固定在50%下所計算出來的, 稱之為:
Fo(ovr.)cache50% (Fo)
如圖16, 我們得到函數 Fo(ovr.)cache50% = 20.904(ovr.)0.351+ 32 , 和推導的公式 (E2) 一樣。
利用此公式函數, 若輸入不同的 overprovision, 即可計算出它的最佳 T-block 個數, 我們在第
0% 10% 20% 30% 40% 50% 60% 0% 10% 20% 30% 40% 50% 60% Mapping cache hit ratio Cache size ® ¯°°±²³´¯´µ¶µ ±·¸ ¯· ±¹
圖17: Maping cache hit ratio for random trace
3.2.2 Cache size vs. optimal T-block number
另一個影響因子是cache size, 它的大小直接地影響對映資訊更新的頻率,所以會改變最佳
T-block 個數。 我們一樣將所有成本分為五種: (A) GC 時 copy valid T-pages。 (B) GC 時
copy valid D-pages。(C) GC copy valid D-pages要更新的T-pages。(D) Mapping cache寫 回的T-pages。 (E) User write更新的D-pages。 其中,成本 (E) 為不變量,所以只需要考慮其 他四種成本,成本(A)、 (B)、(C)於3.2.2節有介紹過,分別對應式子 (A)、 式子 (B)、 式子 (C)。 而在這裡我們要再加上成本 (D) mapping cache 寫回次數的成本, 如圖17, 因為在 random workload 下, 每個 page 被 access 的次數很平均, 所以 mapping cache 的擊中率會跟 cache size 成正比, 即使是使用 LRU 演算法碰到 random 也是會退化成 FIFO。 所以我們假設 (D) mapping cache 寫回的 T-pages的成本如下:
fC(Nc) = −c7× Nc+ c8 (D)
其中, 我們定義 Nc 為 cache size, 函數fC(Nc)是計算 mapping cache 寫回 T-pages的
成本, 如式子D, 它與cache size 為線性關係。 此外, 由於 overprovision 固定, NOvr 可視為一
常數(我們以 c6 表示), 而cache size 改變下,會影響 T-page寫回的速率,故成本 (A)和成本
(C) 應該將它們乘上寫回 T-page 速率的倍數, 成本 (B) 則是不用乘上 cache 因子, 因為它是 有關寫 D-pages 的成本, 我們以 fC(Nc) 表達此cache 因子, 將它乘上成本(A) 和 成本 (C)1。 最後我們將所有成本加總起來, 如圖18,我們定義圖15粗虛線的函數為 g(Nc, Nt) , 它是所有成 本總和的函數, 可計算不同的 T-block 個數之下形成的 overhead: g(Nc, Nt) = (−c7× Nc + c8) × (c1× N −c2 t + c5× (c6− Nt) −c4 ) (E3) 1在
3.2.1節沒有將成本(A)和成本(C)乘上cache因子,是因為改變overprovision因子時,我們固定cache
size,所以可以假設cache 擊中率皆相同,其成本差異只會在一個常數倍,式子(A)的c1 和式子(C)的c5 兩個
0 20 40 60 80 100 120 140 160 180 0 50 100 150 200 250 Total p age writ e Millions
Limit T-block number
º»¼½¾¿ÀÁÂÃÄÅ ÆÇÈÉÅ º»Ê½¾¿ÀÁÂÃÄÅ ÆÇÈÉÅ º»Ê½¾¿ÀÁÀÃËÌÅ¼Í Âà ÄÅÆ ÇÈÉ Å ¼¿ÉþÂÃÄÅÆÇÈÉÅ ÀÃÀÎÅÆ ÇÈÉ Å minimum
圖18: Total costs for cache size factor
+c3× (c6− Nt) −c4 + (−c7× Nc+ c8) 我們一樣代入微分公式後, 找出最佳 T-block 個數: d dNt g(Nc, Nt) = 0 c1c2c7× Nc× Nt−c2−1− c1c2c8× Nt−c2−1+ c3c4 × (c6− Nt) −c4−1 −c4c5c7× Nc × (c6− Nt) −c4−1 + c4c5c8× (c6− Nt) −c4−1 = 0 (E4) 左式經由廣義二項式定理可化成一個 C(k, r)cr 6Ntk−r + C(k, r)NcNtk−r 無窮級數。 令這個二 次項級數為 H(Nc, Nt), 則若存在一根 R , 表示我們能將 (E4) 式子因式分解為 (Nt − R) (H′ (Nc, Nt)) = 0 。 由指數律可知, R 的形式應該為 Nc 的級數, 且 H ′ (Nc, Nt) 中 Nc 的最高 冪次為 constant, 故 R 中 Nc 的最高冪次也會是 constant。 所以, 在合理的 Nc 範圍內, 我們 可用 a(Nc)b+ c 之形式去逼近 Nt 的解,其中a 、 b 、c都是 constant: Nt= a(Nc)b+ c (E5)
於是根據成本公式我們能推導出最佳 T-block 個數與 cache size 之間的關係式 (E5), 之 後我們要再對這些乘數係數做校正。
接下來我們用少數幾組不同的 cache size 參數去做實驗, 根據成本公式 (E5), 我們使用乘
冪迴歸 (Power Regression) 來做迴歸分析。 於是我們得到 cache size 與最佳 T-block 個數之
overprovision
cache size
7.64% 17.56% 32.5% 45%
12% T12%,7.64% T12%,17.56% T12%,32.5% T12%,45%
表 2: Coefficient calibration for Fc(cache)ovr.12%
119 ) 00188 . 0 ( ) ( 2.54 % 12 . = − x + cache Fc ovr Ï ÐÏ ÑÏ ÒÏ ÓÏ ÔÏÏ ÔÐÏ ÔÑÏ ÏÕ ÔÏÕ ÐÏÕ ÖÏÕ ÑÏÕ ×ÏÕ Ø Ù Ú Û Ü Ý Þ ß à á Þ â ã ä å æ Ü á ç è é ê ëìíîïð í ñò óô õö÷øõùñöú ò ù û÷üýó÷üþõû÷ÿ
圖19: Compute optimal T-block number for cache size
我們設定了 cache size 7.64%、 17.56%、 32.5%、 45%, 且 overprovision 固定為12%, 其 他條件皆不變; 假設 Tovr, cache 為在 overprovision 和 cache size 設定下所得到的 T-block 個
數,利用這四個點可以固定出成本公式 (E5) 的係數,於是得到一條有關不同 cache size與最佳
T-block 個數的函數。 如圖19, 此函數是在overprovision 固定在12%下所計算出來的, 我們稱
為:
Fc(cache)ovr.12% (Fc)
我們發現此函數若 overprovision 在12%, 則Fc(cache)ovr.12% = −0.00188 × cache2.54+ 119
,和推導的公式 (E5) 一樣。 於是, 我們利用 Fc , 在輸入不同的 cache size 下, 可立即計算出最
佳T-block 個數, 在3.2.3節會說明如何使用此公式來計算其他更多的最佳 T-block 個數。
3.2.3 Compute the optimal T:D ratio
在3.2.1和3.2.2節我們獲得函數 Fo 以及 Fc , 然而這兩個公式是在特定固定的條件下所計
算的, Fo(ovr.)cache50% 為 cache size 固定在50%, 而 Fc(cache)ovr.12% 是 overprovision 固定
在12%, 如果想要計算不同 overprovision 和不同 cache size 組合的最佳 T-block 個數, 需要 找到它們和 Fo 、 Fc 的關係。
! "#
$%&'' ( $% &)( $ %&*(
+ , + -+ .+ /+ 0 ++ 0 , + 0-+ +1 ,1 - 1 . 1 / 1 0 +1 0 ,1 0-1 0.1 0/1 2 3 4 5 6 7 3 8 9 : ; < = 4 > ? @ A > 9 B C D 6 = A 3 EFG HIH JFK LKJM NONPQ RST NON PQURV WT N ONPQ XVWYT
圖20: Measured optimal T-block number for overprovision and cache size
我們定義 F (ovr, cache) 為輸入不同的 overprovision 以及 cache size 下, 可得到最佳
T-block個數的函數:
F (ovr, cache) (F3)
觀察實際的實驗結果,可以發現 F (ovr, 25%)的最佳 T-block函數,幾乎與 F (ovr, 50%)函數 乘上一個常數係數幾乎相同, 如圖20的左邊, 我們在合理的 cache size 範圍內 (全存的0.2% ∼
25%) 取三種 cache size 分別是7.64%, 12.6%以及25%, 並且實際測量在 overprovision 變大
(分別是5%, 8%, 10%, 13%)時,其最佳 T-block 個數的趨勢變化,從圖上可知,只要是同樣程
度overprovision的改變,其最佳 T-block個數的趨勢變化就會很接近(約只差一個常數倍數),
例如在不同 cache size 固定之下, 只要 overprovision 從5%變成8%, 最佳 T-block 個數幾乎 都會一樣地成長1.5倍。 而 Ft(5%, cache) 的最佳T-block 函數也會和Ft(11%, cache) 函數乘
上一個常數係數幾乎相同, 如圖20的右邊, 我們在合理的 overprovision 範圍內 (1%∼20%) 取 三種 overprovision 分別是3%, 8%以及11%, 並實際測量在 cache size 變大 (分別是2.68%, 7.64%, 15.08%, 25%)時,其最佳T-block個數的趨勢變化。 從圖上可知,不同的overprovision 固定下, 其最佳 T-block 個數也約只差一個常數倍數。 而在成本模型中我們也能得到同樣的結論。 在3.2.2節提到的式子(E3),若將NOvr 的變數 不要視為常數 c6 , 微分之後會變成 c1c2c7× Nc× N −c2−1 t − c1c2c8× N −c2−1 t + c3c4c8 × (NOvr − Nt) −c4−1 −c3c4c7× Nc× (NOvr− Nt) −c4−1 + c3c4× (NOvr− Nt) −c4−1 = 0
其中會出現NcNOvrNt 項, 因此將它提出來做因式分解會變成(Nt− a(Nc)b (NOvr)c+ d) (H
′
10%
Z[ \] ^] _`]5%
2.5%
1.25%
50%
25%
12.5%
6.25%
a b cdef gZhi g_j^ k elfm\nl o p a b cdef gZhi g_j^ kj_eb\clo p Zq Zr Z o F Formula : c F Formula : M M N N圖21: Compute the optimal T:D ratio by M or N multiple
、d 都是 constant:
Nt= a(Nc)b(NOvr)c+ d
因此, 當我們固定 overprovision, 則 Nt 對於 Nc 的解, 彼此都只是差常數 (NOvr)c1/(NOvr)c2
倍而已。 當固定 cache size, 則Nt 對於 NOvr 的解, 彼此也都只是差常數 (Nc)c3/(Nc)c4 倍
於是, 我們經由以上的推論即可去計算 runtime 的 T/D-block 最佳比例, 如圖21, 因為
Fo 和 Fc 可視為互相獨立的成本公式, 不同 cache size 固定下的許多 Fo 以及不同
overpro-vision 固定下的許多 Fc 差別都只在一個常數倍數。 所以我們可以經由兩個步驟即可得到不同
overprovision 和cache size的最佳 T-block 個數。
假設我們要計算 overprovision 7%, cache size 30%的最佳 T-block 個數, 且已知兩條公 式 Fo(ovr.)cache50% 以及 Fc(cache)ovr.5%。 第一步是先算出 Fc(30%)ovr.5% 與 Fc(50%)ovr.5%
之間的常數倍數: N , 而 N 代表 overprovision 同樣在5%之下, 乘上不同 cache size 所差 異的常數倍數因子。 我們從以上可知, overprovision 若同樣在7%之下, 則 Fo(7%)cache30% 與 Fo(7%)cache50% 也會乘上相同的常數倍數 N , 於是, 第二步使用 Fo(7%)cache50% 乘上 N , 即 為所求。 故我們的式子可寫成如下: Fo(7%)cache30% = Fc(30%)ovr.5% Fc(50%)ovr.5% × Fo (7%)cache50% 如圖21所示, 即為 T = T2 TCrossBaseline × T 1 (E6)
同理可得, 我們也能先計算 Fo(7%)cache50% 與 Fo(5%)cache50% 之間的常數倍數: M 。 其
中, M 代表 cache size 同樣在50%之下, 乘上不同 overprovision 所差異的常數倍數因子。 從
以上可知, cache size 若同樣在30%之下,則 Fc(30%)ovr.7% 與Fc(30%)ovr.5% 也會乘上相同的
常數倍數 M ,於是使用 Fc(30%)ovr.5% 乘上M ,即為所求。 故我們的式子可寫成如下: Fc(30%)ovr.7% = Fo(7%)cache50% Fo(5%)cache50% × Fc (30%)ovr.5% 如圖21所示,其結果與式子E6一樣: T = T1 TCrossBaseline × T2 (E7) 由式子E6和式子E7可證明兩種方式運算後可得到一樣的結果,Fo和Fc可視為互相獨立的成 本公式, 因此以上兩種計算方式都能適用, 且不必有計算順序的關係。 然而, 計算出來的個數還
是會和實際上的有點小差距, 經過我們的測試, 在合理的 overprovision 與 cache size 範圍內,
其最佳 T-block 個數與計算上的都不會差很多, 且跟它們的 IOPS 比較起來其實差異非常小,
IOPS都相差在0.5%以內, 故我們的方式依然適用。
3.3 Practical issues
由於flash memory 在實際應用上,還有一些其他因子要考慮,例如可動態改變的因子以及
互相轉換的因子, 因此, 我們要說明如何針對這些因子去做相應的策略, 讓我們的方法能夠適用
於線上調整。 此外,在3.3.2節會說明,實際上在不同的workloads下, mapping cache不只要有
好的 cache policy, 更要有好的 block patitioning 方法, 廠商可能會覺得為什麼即使 mapping
cache 加大, 也不怎麼有效, 這是因為他們沒有考慮到資料冷熱引起的原因, 造成了廠商的盲點,
所以我們會說明如何在做完 pattern detection 之後, 利用調整 T-block 個數的策略來將效能
最佳化, 使之能和 mapping cache 相輔相成。
3.3.1 Dynamic factors and convertiable factors
在前面的章節中,我們提出了針對隨機存取workload 做效能最佳化的block partition 方
法, 由於它的可分析性, 我們更進一步討論一些環境設定的因子, 包含可動態改變的因子以及
overprovision 20G_10Gspan Overproivsion : 10% (2GB) LB0 LB 80 10GB_fullspan Overprovision : 20% (2GB) LB40
圖22: Convertible foctor: span, overprovision
Disk size 16GB 20GB 40GB 80GB
Initial T-block number 32 40 80 160
Optimal T-block number 77 101 204 385
Optimal IOPS 210.3645 210.1407 210.0289 210.038
表 3: Linear relation of disk size and optimal T-block number
T/D-blocks 比例。 Write span 定義為在固定的 span size 之下進行的隨機寫入行為, span 在
邏輯上可不連續, 而在span之外的資料和其對映資料都不會去存取更新, 因此若已經知道span
size 下, 可視為縮小範圍的隨機寫入, 其中 overprovision 和 span size 可以互換, 如圖22, 以
20 GB disk size打10 GB span size 為例, 其原本的overprovision(紅色區塊)是10%(2 GB),
而它只會在10 GB 的空間內 (斜線區塊) 存取, 等於是在10 GB disk size 打 full span 之下, overprovision 有2 GB, 但對於10 GB disk size 卻等於是20%, 所以, write span 不但可動態 改變同時也是可轉換成 overprovision 的因子。
因為 RAM 不只是用來當 mapping cache, 也可用來當作 write buffer, mapping cache size 能在不同的情況下做適當的調整給 write buffer 的空間來利用, 所以它是可動態改變的因
子。Cache size 要調整方法以及公式是之前所提過的,所以不管是write span或 cache size改
變時,我們都能立即做線上調整最佳 T-block 的個數。
互相轉換的因子有 span size 和 overprovision, 以及 disk size 和 block size。 Span 因 子我們已介紹過, 而 disk size 和 block size 因子則是可以透過線性關係來計算最佳 T-block
個數, 我們以實際例子為例, 在不同的 disk size 下, 使用相同密度的 random workload, 其中
overprovision和cache size都設為10%及50%, page size皆為4 KB,結果如表3所示,當Disk size 從16 GB 變成80 GB, page size 不變, 表示 total block 個數變成五倍, 因為最佳 T:D
比例會保持不變,最佳 T-block 個數也變為五倍。Block size 則也是一樣,當 block size 從512 KB變成1 MB, total block 個數變為1
2倍, 則最佳T-block 個數也變為 1 2倍。
Block size 256KB 512KB 1MB
Optimal T-block number 223 101 49
Optimal IOPS 213.3404 210.1407 208.028
表4: Linear relation of block size and optimal T-block number
所以, 上述的互換以及動態因子我們都可透過簡單的線性處理以及線上調整的策略為它們
設定出最佳 T-block 個數。 而系統環境的這些因子的設定組合有上千種可能, 暴力查表法則要
一個一個去預先模擬得到最佳的T/D-blocks比例,所以比起暴力法,我們的方法所花的力氣可
以來得少很多。
3.3.2 T-block number adjustment algorithm
在不同的workloads 下,對於 block partition造成的效能變化也會有所不同,所以我們也
要提供適合的T-blocks調整的方法。 典型的workloads有sequential、PC以及random三種。
在 sequential 和 PC workload 中, 因為它們都具有良好的空間區域性, 加上 GC 的活動並不
強烈,所以效能影響並不大。 Sequential workload只要給一些T-block即可, 而PC workload
則需要再微調 T-block 個數; 在 random workload 中, 則因為其 cache 擊中率很低,GC 活動
很強烈, 所以效能會大受影響,T-block 個數造成其效能變化非常敏感, 此篇論文重點即在這方
面之上, 在3.2節我們提供了計算最佳 T-block 個數的解決方法。
此外在這一小節, 我們也針對 pattern-aware 的方式, 利用 mapping cache 來使用合適 的fetch policy, 使得 mapping cache 在存取效能上更有效率。 在 sequential workload 之下,
我們應該要將比較大的單位的對映表帶進 cache, 以增加 cache hit ratio, 減少讀取 mapping
資訊的機會, 我們一次帶一個 T-page 進入 cache, 使用 segment-level fetch; 而在 random workload 之下, 我們一次只將一個 mapping pair 帶進 cache, 以不增加 cache replacement
的頻率為原則, 使用 pair-wise fetch, 這是因為即使我們將較大單位的對映表帶進來, random
的存取特性下反而擊中的機會不會很高; PC workload 則是因為包含比較強的空間區域性, 故
我們以較大單位的對映表帶進 cache 會比較好。
在 mapping cache size 設定為全存的50%下, 使用 LRU 的替換機制, 比較不同的 fetch
policy, 如表5所示, random workload 使用 pair-wise 的 fetch policy 會比較好, 而seqential workload 則是使用 segment-level policy 比較好。 Random workload 在使用 segment-level,
Workload
Fetch-in unit
Segment-level Pair-wise
IOmeter (random) IOPS degrade 35% IOPS degrade 3.7%
Multimedia (sequential) IOPS degrade 0.12% IOPS degrade 6.14%
表5: Performance for different fetch policy
cache size 為全存的50%下, Miss ratio 為50%, 因此每帶進兩個 segment 單位, 就會替換一 個segment,故IOPS 降低了35%(約33%);而使用pair-wise fetch 則可降低 replacement發 生的頻率,因此效果會比較好, IOPS 只降低3.7%。Sequential workload在使用segment-level
下,則可利用空間區域性,因此 IOPS只降低了0.12%, 而pair-wise 則常發生miss 所以IOPS
降低了6.14%。
總結這一小節來說,我們能用patter-aware的方法,使得mappin cahce和block partition
可以同時有效利用。 光是 cache size加大, 若是沒考慮到資料冷熱所引起效能的低落的話,可能 不會提升很多效能。 因此, 針對典型的三種 workloads ( Sequential、 PC、 Random ), 我們不
但提供mapping cache 良好的機制, 也有適當的block patition 設定, 強化了實際應用的可行
第四章
Experimental results
4.1 Experimental setup and performance metrics
在我們的實驗中,撰寫了以page-level mapping 為基礎,使用mapping table cache (簡稱
table cache) 的 FTL simulator。 第一個實作是使用 greedy 演算法加上 table cache 的 FTL
稱之為 PL+greedy+tc。 第二個是本論文的實作, 使用 approximate optimal block partition
加上table cache的FTL 稱之為 Aobp。 最後, 我們的方法會和使用暴力法(brute-force table
generation)測量的方式來做比較。
我們使用大容量的 NAND flash memory 的geometry, 包含16 GB、 20 GB、40 GB、80 GB 等規格, 其詳細 geometry內容如表6:
Sector size 512 B
Page size 4 KB
Block size 512 KB
Total size 16GB 20GB 40GB 80GB
表6: Flash memory geometry
實驗測試使用RND workload, 它是我們從工業標準效能評比工具IOmeter 蒐集而來,其 中的設定為4 KB request size和100% random write,預設是full span。 在不同的volume size
下,為了實驗公平起見,我們會保持寫入的密度相同且夠散亂, 假設20 GB的random workload 總共有500萬筆 requests, 則40 GB的總共要有1000萬筆的requests, 詳細的內容如下表7:
OS Windows XP
File system NTFS
Disk volume size 16 GB 20 GB 40 GB 80 GB
Total writes 18.6 GB 23.2 GB 46.4 GB 92.9 GB
表7: Workload
Mapping cache實作上主要使用 LRU+pair-wise 的替換和帶入機制, 以16 GB disk size
為例,對映表若全存的cache size需要16 MB,如果只存一半 (50%) ,因為我們使用兩個
Cache 5.16% 10.12% 15.08% 22.52% 50% Total size 3.95 MB 7.15 MB 10.35 MB 15.15 MB 32.25 MB
表8: Cache size
Overprovision 1% 4% 7% 10%
Total flash size 16.16 GB 16.64 GB 17.12 GB 17.6 GB
表9: Overprovision size
標示 clean/dirty state (clean 表示沒有更新的狀態不用寫回, dirty 表示有更新的狀態需要寫
回) , 與16 KB 的 Global Translation Table, 所以50%的 cache size 反而需要32.25 MB,
其他的儲存比例所需要的 cache size 如表8。 Overprovision 為 flash memory 提供 spare 空 間的部分, 以16 GB disk volume size 為例, 若 overprovision 為10%, 則 total flash size 為
16 × (1 + 10%) = 17.6 GB , 其他的比例如表9。
我們的 performance metric 以 IOPS 為主, 它可以有效展現 garbage collection 和 ad-dress translation的成本,然而它並不包括 requests在I/O driver queues中的delays。IOPS
的計算方式如下,其中的縮寫名稱對照如表10:
IOP S = RNs
P RCs × T P R(S) + P W Cs × T P W (S) + BECs × T BE(S)
Abbreviation Name Value
RN Request Numbers
PRC Page Read Counts
PWC Page Write Counts
BEC Block Erase Counts
TPR Time of Page Read 60 us
TPW Time of Page Write 800 us
TBE Time of Block Erase 1500 us
表 10: IOPS performance metrics
4.2 Performance evaluation and verification
名稱 方法 Approximate optimal block partition 利用成本公式, 一個影響因子以四組數據 作為係數的校正,全部使 用7 × 168 × 21GB的資料測量 暴力法 (brute-force table generation) 將所有的最佳T-block 個數逐一分別測 量,而每一個最佳 T-block 個數使 用168 × 21GB的資料測量 (如圖23)
PL+greedy+tc 使用table cache 和 greedy 的
page-level mapping FTL 表11: Implement description 60 70 80 90 100 110 120 130 0 100 200 300 400 500 600 IOPS
Limit T-block number uv wxyz{ | v}y~ ||z w
圖23: brute-force look for optimal T-block number
驗以16 GB 的 random workload 為主, Mapping cache 使用 pair-wise fetch 和 LRU re-placement, 表11列出所有方法。
Approximate optimal block partition 為本論文使用的方法, 由於我們推導出成本公式,
則每個影響因子只需要四組數據來做係數的校正, 所以可省下很多的資料測量。 暴力法
(brute-force table generation) 則如圖23, 假設 T-block 個數從初始個數32個慢慢增加, 到200個
T-block 個數停下來可以找到最佳 T-block 個數, 用一個workload 當作基本的測量單位的話,
我們需要 168 × 21GB 的資料測量, 估計完成要 (168×21GB4KB ) × 800us = 8.6 天, 因此使用我 們的方法可以省下力氣做這些大量資料的測量。 而 PL+greedy+tc 是使用 greedy 加上 table cache 的page-level mapping FTL, 其架構內容於2.4節的 DFTL中介紹過。
首先,Aobp 的做法是固定出 overprovision 對於最佳 T-block 個數的公式函數和 cache
