一、前言
雷射脫附游離質譜法 (laser desorption ionization mass spectrometry, LDI-MS) 是將紫外光雷射光源的 能量傳遞給分析物，讓分析物脫附，並解離以進行 其質量分析的技術統稱。為了避免雷射能量過強破
壞分析物，所以需透過能吸收雷射能量的基質，將 能量間接傳遞到分析物。基質可分為兩種：一是有 機基質，一是無機基質，其中利用無機基質的技術 則稱為 surface-assisted laser desorption/ionization mass spectrometry (SALDI-MS)。
拉曼散射 (Raman scattering) 的現象在 1928 年

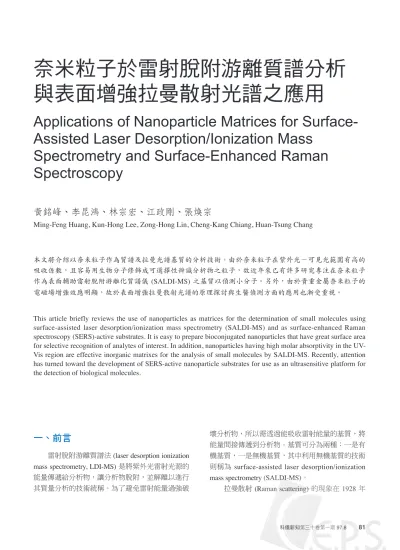

奈米粒子於雷射脫附游離質譜分析
與表面增強拉曼散射光譜之應用
Applications of Nanoparticle Matrices for
Surface-Assisted Laser Desorption/Ionization Mass
Spectrometry and Surface-Enhanced Raman
Spectroscopy
本文將介紹以奈米粒子作為質譜及拉曼光譜基質的分析技術。由於奈米粒子在紫外光－可見光範圍有高的 吸收係數，且容易用生物分子修飾成可選擇性辨識分析物之粒子，故近年來已有許多研究專注在奈米粒子 作為表面輔助雷射脫附游離化質譜儀 (SALDI-MS) 之基質以偵測小分子。另外，由於貴重金屬奈米粒子的 電磁場增強效應明顯，故於表面增強拉曼散射光譜的原理探討與生醫偵測方面的應用也漸受重視。
This article briefly reviews the use of nanoparticles as matrices for the determination of small molecules using surface-assisted laser desorption/ionization mass spectrometry (SALDI-MS) and as surface-enhanced Raman spectroscopy (SERS)-active substrates. It is easy to prepare bioconjugated nanoparticles that have great surface area for selective recognition of analytes of interest. In addition, nanoparticles having high molar absorptivity in the UV-Vis region are effective inorganic matrixes for the analysis of small molecules by SALDI-MS. Recently, attention has turned toward the development of SERS-active nanoparticle substrates for use as an ultrasensitive platform for the detection of biological molecules.
黃銘峰、李昆鴻、林宗宏、江政剛、張煥宗
由 Raman 發現，其原理是當入射光子把能量給了 分子，使分子處於振動或轉動的激發狀態，待與周 圍分子碰撞後，其去激發後能量若不產生變化者， 稱之為雷利散射 (Rayleigh scattering)。但若能量產 生變化，可分為：(a) Stoke shift，散射光能量小於 入射光；(b) anti-Stoke shift，散射光能量大於入射 光。此能量的改變即稱為拉曼位移 (Raman shift)， 單位是以波數 (wavenumber，cm–1 ) 表示。在 1974 年 Fleischmann 等人發現當 pyridine 吸附在粗糙銀 電極的表面後，會有拉曼訊號增強的現象發生，此 一現象即稱為表面增強拉曼散射 (surface-enhanced Raman scattering, SERS)(1)。
表面輔助雷射脫附游離化質譜與表面增強拉曼 散射光譜的共同特徵在於分析物需先吸附在基材的 表面，再以高能量的光源照射基材，光的能量由基 材吸收後再間接傳遞給分析物。此兩項技術因其靈 敏度高，且可提供分析物結構訊息，近來已成為極 重要之生物分析技術。本篇文章旨在介紹結合奈米 粒子及 SALDI-MS 或 SERS 之相關技術，其中重 點將以本研究室近年來之研發成果為主。
二、表面輔助雷射脫附游離化質譜
利用紫外光雷射光源作為脫附游離分析物之技 術的開發，開啟了日後以質譜儀廣泛且有效的分析 生物分子之範疇。Karas 和 Hillemkamp 在 1987 年 提出利用吸收紫外光之有機基質 (chemical matrix) 與分析物混合來偵測蛋白質(2-4) 。此技術一般稱為 基質輔助雷射脫附游離質譜法 (matrix-assisted laser desorption ionization mass spectrometry, MALDI-MS)。質譜分析前，先將分析物與具有吸收紫外光 之有機基質，如a-cyano-4-hydroxy cinnamic acid、 2,5-dihydroxybenzoic acid 與 sinapinic acid 等混合而 形成共結晶，有機基質吸收光子能量後，會快速地 將能量轉移到分析物上，使分析物脫附與游離，氣 化 的 分 析 物 離 子 被 帶 入 質 量 分 析 器 (mass analyzer)，在電場下會依照分析物本身質荷比 (m/z) 的不同來進行分析。MALDI-MS 的缺點在於有機 基質具有強背景訊號，對質荷比小於 2000 的小分 子易形成偵測上的干擾，故未能廣泛地應用於複雜 樣品中 (如血液、尿液) 生物小分子的定性或定量 分析上(5-7) 。此外，倘若有機基質與分析物間的互 溶性不佳，容易造成其共結晶性的不均勻，會在不 同的結晶點上得到不同強度之樣品訊號 (此現象稱 為 sweet spots)，因此會導致我們在分析定量上的 誤差及再現性差等問題。 Tanaka(8) 在 1988 年則提出了用鈷粒子混合甘 油的懸浮基質來偵測質荷比達 105 的蛋白質與聚合 物，鈷粒子的功用是吸收雷射能量，甘油則可幫助 分析物質子化，因為鈷粒子為無機基材，不與蛋白 質等分析物形成共結晶，因此樣品在樣品盤上分布 不均的問題可大為改善。1995 年 Sunner 與 Dale 等 人應用相同的觀念，使用屬於無機物的石墨粉末與 矽元素混合甘油，成功地分析胜樣品(9) ，Sunner 並在此提出了 SALDI 這個名詞，以與 MALDI 作為 區分，因為 SALDI 不需使用有機基質，因此可降 低有機基質離子在低分子量區的干擾，與樣品混合 的均勻度亦較佳，因此較 MALDI 更適合來偵測小 分子。隨後，Siuzdak 等人在 1999 年提出以奈米尺 度多孔性矽基材 (nano-structured porous silicon thin film) 脫附產生氣態離子分析物之概念，使分析物 可以在不添加有機基質條件下，經雷射光照射後， 直接於矽材料表面脫附游離出(4) 。這項技術可有效 地偵測到分子量小於 3000 Da 之生物分子，其偵測 極限可達 femtomole (fmol，10–15 莫耳) 的範圍。1.
無機奈米基質之發展
由於奈米 (nanometer, nm) 材料具有比表面積 大、高紫外光範圍吸收係數 (molar absorptivity) 等 特點，已逐漸成為 SALDI 的基質選擇。除了能解 決 sweet-spots 的問題，以及避免低分子量範圍基 質訊號的干擾外，利用奈米粒子大比表面積與對特 定分子有強作用力的特性，也能對樣品進行分離及 濃縮。理論上，只要能吸收足夠光能量之奈米粒子 皆可應用於 SALDI-MS 來偵測小分子，但以一般 質譜儀器配有紫外光雷射及紫外光能量較高之特 性，開發在紫外光區具有高吸收係數之奈米材料， 如銀、金、二氧化鈦及金銀複合材料等乃為首選。 另外，金對含硫醇化合物、鈦對含磷化合物具有選 擇性，因此其可應用於許多重要生物分子之偵測。在金屬奈米粒子表面修飾具生物辨識力之分子，更 可提高其樣品選擇性。但由於此類奈米粒子於小分 子量處會產生背景訊號，且一般生物樣品中含極高 濃度之鹽類及生物小分子，因此用 SALDI-MS 來 偵測小分子仍有其困難度。 Russel 等 人 提 出 直 接 用 金 奈 米 粒 子 作 為 SALDI-MS 之無機基質(10) ，筆者利用不同粒徑之金 奈米粒子 (2－10 nm) 來進行胜及蛋白質樣品的分 析。研究發現無論在正離子或負離子模式中，都可 以看到胜樣品之訊號，且隨著尺寸越小有訊號越 強之趨勢 (2nm > 5nm > 10 nm)，偵測極限可達到 100 fmol。當金奈米粒子的尺寸越大時，所偵測的金 團簇 (gold clusters) 訊號也隨之增強。此金團簇的訊 號一般會造成圖譜鑑定上之誤差，因此可藉由選擇 粒徑較小之金奈米粒子來降低其背景訊號之干擾。
2.
應用選擇性金奈米基質偵測胺基酸硫醇
胺 基 酸 硫 醇 (aminothiols)， 如 麩 胱 甘 (glutathione, GSH)、半胱胺酸 (cysteine, Cys) 和類胱 胺酸 (homocysteine, HCys)，為人體新陳代謝及體 內平衡之重要指標(11-13) 。胺基酸硫醇在人體中具有 抗氧化、解除某些有毒化學物質與病菌毒性、調節 免疫反應等功能，因此決定生物體樣品中 (如血液 或尿液) 胺基酸硫醇的含量，是了解生理機能和疾 病檢測上相當重要的一環。筆者實驗室則是首次利 用 SALDI 來偵測氨基酸硫醇分子，我們嘗試引入 先前已建立的尼羅紅 (Nile red, NR) 修飾金奈米粒 子系統(14) 來當作 SALDI-MS 的基質材料，並藉由 Au 與 SH 間的強作用力，在不受到生物體樣品中 複雜基質的干擾下，選擇性分離並濃縮含有硫醇的 胺基酸分子，再由質譜儀進行分析(15) 。 尼羅紅為一種放光波長在 650 nm 的紅色染 料，當它吸附在金奈米粒子表面上時稱之為 NRAu NPs，由於染料所放出來的螢光 (fluorescence) 會與 金奈米粒子間產生能量轉移 (energy transfer) 及碰 撞的現象，此時螢光會被消光 (quenching)。藉由 Au NPs 的催化，吸附在表面上的 NR 會形成 NR 產物 (放光波長在 610 nm)。當加入的硫醇分子將 吸附在表面的 NR 產物取代出來釋放到溶液中時， 在 610 nm 位置的螢光會慢慢增加。由於不同硫 醇分子在取代過程中因本身帶電性不同會影響 Au NPs 的分散與聚集，如圖 1 電子顯微鏡圖所 示，因此我們可以藉由觀察 NRAu NPs 的顏色以及 螢光之雙重變化來偵測硫醇分子。選用 NRAu NPs 來當作 SALDI-MS 的基質，除了可利用吸收及螢 光的訊息來決定硫醇分子存在與否以外，其應用在 質譜分析上優於傳統有機基質的優點在於可以降低 複雜生物環境中其他分析物的干擾。樣品不須經過 繁雜的前處理步驟，即可簡單的藉由 NRAu NPs 選 擇性的偵測一些重要的胺基酸硫醇分子，因此可以 有效的用 NRAu NPs 作為 SALDI-MS 的基質，並 應用在生物體樣品的偵測。當硫醇和非硫醇分子同 時和 NRAu NPs 混合時，硫醇分子較容易取代 NR 產物，且中和 Au NPs 表面電荷，使 Au NPs 沉 澱；反之，非硫醇分子由於其與 NRAu NPs 的表面 作用力較弱，因此會存在於溶液中。用 NRAu NPs 圖 1. NRAu NPs 修飾不同電性之硫醇分子後的外 觀顏色及穿透式電子顯微鏡圖。(a) 負電性硫 醇分子、(b) 中性硫醇分子、(c) 正電性硫醇 分子。(a) Negatively charged thiols
(b) Neutral thiols
簡單快速的分離硫醇及非硫醇分子，如圖 2 所示。 在簡單分離後，各別取出上清液與下層沉澱物做 SALDI-MS 的偵測。若將系統中各個條件，如 NRAu NPs 的大小及濃度、緩衝溶液的種類及 pH 值 和 雷 射 強 度 最 佳 化 後 ， 以 SALDI-MS 定 量 GSH、Cys 和 HCys 的結果，其偵測極限分別為 1.0、2.0 及 1.3 mM，若再經由離心濃縮的步驟，可 進一步降低 GSH 的偵測極限至 25 nM。因此藉由 NRAu NPs 對硫醇的選擇性，同時混入三種胺基酸 硫醇的標準品，我們可以藉由質譜儀來分別區分三 種胺基酸硫醇之訊號 (圖 3)。最後以 NRAu NPs 為 基質的 SALDI-MS 應用在分析真實樣品時，可以 發現即使在很複雜的紅血球細胞 (red blood cells) 萃
取液和血漿 (plasma) 樣品中，只要將其中會干擾偵 測訊號的大量蛋白質以 80% CAN 沉澱移出，再簡 單的與 NRAu NPs 混合後，即可選擇出樣品中的胺 基酸硫醇分子，經由離心清洗移除生物樣品中的高 鹽類後進行質譜分析，便可在質譜圖上清楚觀察到 血液中 GSH 和 Cys 的訊號，再利用標準添加法， 可分別定量出紅血球中 GSH 的含量為 3.71 (± 1.51) mM，血漿中 Cys 的含量為 11.4 (± 1.0) mM，濃度 也與文獻所報導的範圍相吻合。因此開發以 NRAu NPs 為基質的 SALDI-MS 來取代傳統有機基質， 提供了選擇性佳、偵測靈敏度高、再現性好，以及 簡便的樣品處理等優點。此優勢有利於快速篩選大 量樣品。 圖 2. 以 NRAu NPs 分離具硫醇基與 不具硫醇基的氨基酸分子示意 圖。 圖 3. 以表面輔助雷射脫附游離質譜法分 析三種氨基酸硫醇分子：GSH (20.0 mM)、Cys (40.0 mM)、HCys (40.0 mM)。訊號峰鑑定：(a) [Cys + H]+, m/z = 121.99；[Cys + Na]+, m/z = 143.98；[Cys + K]+, m/z = 159.96； [HCys + H]+, m/z = 136.01；[HCys + H]+, m/z = 158.00；[HCys + K]+, m/z = 173.98、(b) [GSH + Na]+, m/z = 330.07；[GSH + K]+, m/z = 346.03。 Mixtures
: GSH, Cys, and HCys; (a) (b) Au Au Au Au : Arg hv m/z m/z hv 118 128 138 148 158 168 178 7 0 328 332 336 340 344 348 m/z
Signal Intensity (a. u.)
(a) 121.99 136.01 143.98 158.00 330.07 346.03 159.96 173.98 (b)
3.
應用選擇性金奈米基質偵測三磷酸腺
金奈米粒子對於含硫醇官能基的樣品具有良好 選擇性，但相對的，對於與金粒子沒有強作用力的 分 子 ， 如 三 磷 酸 腺 (adenosine triphosphate, ATP)，偵測上便相對困難。ATP 可藉由氮原子與 金形成金－氮鍵結，故仍能藉此讓金奈米粒子作為 偵測 ATP 的 SALDI-MS 基質，但其親和力遠較金 －硫鍵小，故當 ATP 與其他含硫醇的化合物 (如 GSH) 混合後，便偵測不到 ATP 的訊號。此項缺點 將導致無法在成分複雜的真實樣品中偵測 ATP，為 了克服這個缺點，在金奈米粒子表面修飾針對分析 物的辨識分子是可行的研究方向。我們選用可辨識 ATP 的適合體 (aptamer)，適合體是一種以隨機序 列合成出來的寡聚核 酸的統稱，如果與某標的 分子有強親和力，即可作為該分子的適合體。實驗 結果發現利用修飾適合體的金奈米粒子 (apt-Au NPs) 作為基質，當 GSH 與 ATP 同時與 apt-Au NPs 混合後，ATP 藉由與 aptamer 的強親和力而被吸附 在 apt-Au NPs 表面，離心去除未吸附的分析物 後，再和少量 Au NP 混合之後，以 SALDI-MS 即 可偵測到 ATP 訊號 (圖 4)，偵測極限達到 0.48 mM(16)。我們進一步將乳癌細胞 (MDA-MB-231) 萃 取液中會干擾訊號的蛋白質以濾膜去除後，再簡單 的與 apt-Au NPs 混合，即可選擇出樣品中的 ATP 分子，經由離心清洗移除生物樣品中的高鹽類後進 行質譜分析，便可在質譜圖上清楚地觀察到樣品中 ATP 的訊號，再利用標準添加法來定量細胞萃取液 中 ATP 的含量為 1.9 (± 0.3) mM，與文獻所記載的 範圍相吻合(17) 。4.
以二氧化鈦基質分析烯二醇結構分子
相較於金屬奈米粒子，二氧化鈦奈米粒子為一 種常見的光觸媒 (photocatalysis) 材料，在紫外光的 照射下會產生自由離子 (．OH 及 O2– )，與附著物產 生反應，以進行殺菌及分解有機分子。由於二氧化 鈦奈米粒子在紫外光區具有很高的吸收係數，因此 其亦適合作為 SALDI-MS 的基質材料。將二氧化 鈦奈米粒子製備成薄膜且混入甘油，已被證實可以 有效的當作 SALDI-MS 的基質材料，用來偵測如 cytochrome C 等蛋白質分子(18) 。由於二氧化鈦分子 表面上的 Ti4+ 分子會與具有烯二醇 (enediol) 結構之 分子選擇性鍵結，故有此結構之分子，如兒茶素 (C)、表兒茶素沒食子酸酯 (ECG) 與表沒食子兒茶 素沒食子酸酯 (EGCG) 等，都可與二氧化鈦奈米粒 子進行作用。 筆者實驗室即利用二氧化鈦奈米粒子作為選擇 性探針，在溶液中選擇性鍵結此三種分子後，再利 用二氧化鈦奈米粒子作為 SALDI-MS 之基質，直 接利用質譜儀進行分析(19) 。實驗中發現傳統上有 機基質常出現的 sweet spot 問題可以有效解決，點 圖 4. 以 Au NPs 作為 SALDI-MS 基 質分析 ATP 分子之示意圖。 ATP 先與 apt-Au NP 作用後， 再 加 入 少 許 Au NP 作 為 SALDI-MS 基質，進行質量分 析後可得到 ATP 之訊號。 Au hv m/z : Apt-Au NP : Au NP Au NP (NH4)3citrate : ATP ATP Au Au Au Au Au Au Au Au Au Au Au與點之間的再現性可以有效的提升，而此三種分子 利用此分析方法可達到 0.45、1.85 與 0.65 mM 的偵 測極限。圖 5 為利用此種方法偵測市售常見的綠茶 粉、茉莉花茶茶包與綠茶罐裝飲料之結果，藉由標 準添加法，可以在實驗時間 30 分鐘內偵測這些多 酚類物質於樣品中的含量。
三、表面增強拉曼散射光譜
早在 1923 年 Smekal 就已用理論計算推測光會 有非彈性散射 (inelastic scattering) 的現象發生(20) 。 到了 1928 年 Raman 和 Krishnan 即利用實驗觀察到 了這個現象(21) ，他們並發現經由這種非彈性散射 出來的光，比起彈性散射光的強度要弱很多。 Raman 因此項發現而在 1930 年獲頒諾貝爾物理 獎，這種非彈性散射的現象也被命名為拉曼散射。 拉曼散射是由於分子振動或轉動所造成的，不同分 子都有其個別的振動方式，再加上拉曼散射所造成 的光譜其譜帶都夠窄，所以用於鑑定不同分子或官 能基都極為方便及準確，且水的拉曼散射強度極 弱，所以對於一些存在於水相的生醫樣品，也可用 拉曼散射的技術來檢定。然而拉曼散射雖然有以上 這些優點，但卻也有先天上的缺點，就是它的散射 截面積 (scattering cross section) 太小，和螢光比較，就足足小了 1014 倍以上，所以拉曼散射訊號 的強度太小是極需克服的重點。 1974 年 Fleischmann 等人發現 pyridine 吸附在 粗糙銀電極的表面可產生 SERS 效應後，在 1977 年有兩個研究團隊分別提出了不同的機制，來解釋 拉 曼 訊 號 在 金 屬 表 面 為 何 會 增 強 。 一 是 由 Creighton 等人所提出(22) ，稱之為化學增強效應 (chemical enhancement)， 指 的 是 吸 附 分 子 (adsorbate) 與金屬基質 (metal substrate) 間產生新的 電荷轉移能階，類似於共振拉曼散射 (resonant Raman scattering) 機制，而有表面增強拉曼散射之 效果，一般增強效果約 10－102 倍。另一則是由 Van Duyne 等人所提出(23)，稱之為電磁場增強效應 (electromagnetic enhancement)，或一般又統稱為表 面電漿共振 (surface plasmon resonance) 效應。我們 簡單的以一金屬球形粒子來做例子，當入射光子與 此金屬球形粒子碰撞時，其能量會使得金屬球形粒 子的表面電子做偶極震盪 (dipole oscillation)，而此 產生的電場，對於吸附分子即有表面增強拉曼散射 之效果，其增強效果約 104 －107 倍。Van Duyne 教 授當初是通過實驗和計算發現，吸附在銀電極表面 的 pyridine 分子對拉曼散射訊號的貢獻是溶液中 pyridine 分子的 106 倍，而此電磁場增強效應也為 表面增強拉曼散射的主要原因，至今仍為最多人所 圖 5. 以二氧化鈦奈米粒子作為 選擇探針偵測常見茶類樣 品中多酚類物質之質譜圖。
High mountain tea
Jasmine tea
Green tea
Signal intensity (a.u.)
–173.20 –175.15 –173.20 –173.20 –175.15 –175.15 –289.25 –289.25 –289.25 –305.25 –305.25 –305.25 –441.29 – 441.29 – 441.29 – 457.35 – 457.35 – 457.35 m/z 172 174 176 178 180 182 184 186 188 1500 1250 1000 750 500 250 0 1250 1000 750 500 250 0 1250 1000 750 500 250 0 1250 1000 750 500 250 0 1250 1000 750 500 250 0 1250 1000 750 500 250 0 280 300 320 340 360 380 400 420 440 460
欲探討的現象。本節文章即著重在奈米粒子的材 質、形狀及複合材質對電磁場增強效應的影響，進 而改變表面增強拉曼散射效應。
1.
電磁場增強效應
由於上述表面增強拉曼散射通常都是在粗糙的 金屬表面才會比較明顯，且粗糙的程度通常又以奈 米大小最佳。近幾十年來，奈米科技蓬勃發展，許 多材料皆可以被合成侷限在奈米尺寸，故探討奈米 材料在拉曼散射光譜上的增強及其機制是目前極為 熱門的領域。當金屬材料介於奈米尺寸時，其大小 的變化，常伴隨著表面電漿共振能量的改變；甚至 形狀的改變，也會出現不同方向的表面電漿共振， 其中又以金奈米棒 (gold nanorod) 的例子最為著名(24) 。 當金為奈米球形時，其表面電漿共振的吸收波 帶約在 520 nm 處，但為奈米棒狀時，除了會發現 有短軸表面電漿共振的吸收波帶，一樣是在約 520 nm 處，更會在較長波長的位置發現長軸的表面電 漿共振吸收波帶，且隨著棒子的長／短軸比值 (aspect ratio) 越大，長軸的表面電漿共振吸收波帶 也有紅位移 (red shift) 的趨勢。由參考文獻 25 中我 們可以發現，當入射光的波長越接近金屬材料的表 面電漿共振波帶位置時，其所可以產生的誘導電場 是最大的，這也意味著，若入射的雷射光波長越接 近粗糙的金屬電極表面或金屬奈米粒子產生表面電 漿共振波帶的位置，其所產生的電磁場增強效應會 越明顯，而有著更大的表面增強拉曼散射效應。如 Nie 等人即利用銀奈米粒子，在 1997 年就做到了 單分子的偵測，並發表在 Science 上(26) ，其偵測的 分子為 rhodamine 6G (R6G)。 Halas 教授的研究團隊在製備金和銀的奈米殼 層材料 (nanoshell) 有非常卓越的表現(27, 28) ，加上他 們發現金屬奈米殼層材料的表面電漿共振吸收波帶 也會隨著殼層厚度的變化，而有位移的趨勢，故他 們藉由改變銀奈米殼層材料的厚度，來探討不同位 置的表面電漿共振吸收波帶與單一波長 (1064 nm) 的入射光所能產生的誘導電場大小，其所選用的分 子為 para-mercaptoaniline，在溶液的狀態下，此系 統可以達到 1012 的表面增強拉曼散射效應。他們 也進一步探討別的雷射激發波長 (782 nm) 與不同 厚度的金、銀奈米殼層材料間的表面增強拉曼散射 效應，發現也可以達到 2.5 ¥ 1010 的效果(29) 。 除了金、銀以及銅之外，其他金屬應用在表面 增強拉曼散射效應上的效果皆沒有那麼好(30)，尤 其過渡金屬為最，那是因為大多數過渡金屬奈米材 料的表面電漿共振在可見光沒有特徵的吸收波帶， 所以一般在可見光區的激發雷射波長，並無法使其 產生較大的電磁場增強效應。這個傳統觀念也在奈 米材料的形狀不為均勻的球狀時，而有了變化。美 國華盛頓大學化學系的 Xia Younan 教授在 2005 年 對鈀 (palladium, Pd) 的奈米材料做了最好的詮釋 (31) ，他分別合成了三角形與六角形的鈀奈米材料， 並發現其表面電漿共振的吸收波帶位置也會有所不 同，甚至可以位移到約 800 nm 處，他也對這些不 同形狀的鈀奈米材料做表面增強拉曼散射效應的探 討，所選用的分子為 4-mercaptopyridine，激發雷 射波長為 785 nm。他發現當表面電漿共振吸收波 帶位置越接近激發雷射波長時，也會有越大的表面 增強拉曼散射效應。用六角形的鈀奈米材料可提供 最強的效應 (1.3 ¥ 104 )，效果較用不規則形狀的鈀 奈米粒子聚集物好上許多 (190 倍)(32) 。2.
金－碲複合材料之表面增強拉曼散射效應
筆者的實驗室目前則開發出金與其他材質的複 合材料應用於表面增強拉曼散射光譜(33) 。先以液 相成核法合成三角結晶碲 (tellurium) 奈米線，隨著 合成時間增加，碲奈米線的長度變化可以從 251 nm 到 879 nm。隨著長度增加，其表面電漿共振的 吸收譜帶也隨著增加，可以到達 650 nm。選用長 度為 547 nm 的碲奈米線作為模版，加入四氯金酸 鈉將金原子還原沉積在碲奈米線表面，控制不同的 反應時間，可以分別得到啞鈴、豌豆與珍珠鍊等不 同形狀的金－碲複合奈米材料，形狀如圖 6 所示。 由穿透式電子顯微鏡的結果觀察到反應時間長短直 接影響金還原在碲奈米線上的數目，金的比例以珍 珠鍊形最多，啞鈴形最少。把 R6G 分子修飾在金 －碲複合奈米材料去偵測其 SERS 訊號 (如圖 7)， 發現啞鈴形的 SERS 增強係數最差，原因在於其金 原子比例過少，且原子間的距離過長所致，但豌豆 型 SERS 增強係數已可達到 2.2 ¥ 106 。若與 13 nm金奈米粒子聚集後所測得的 1.9 ¥ 106 或是花狀的 銀奈米粒子 (2.4 ¥ 106 ) 相較，其增強係數已差不多 相當。珍珠鍊形的增強係數則可達到 5.1 ¥ 109 ，推 測其原因是因為將金原子還原在碲奈米線上會形成 密集且較粗糙的表面，因此其電磁場放大的效應更 明顯，SERS 訊號相對加強。在此例子中，R6G 分 子的偵測極限可因此達到 2.5 pM。
四、結論
利用金屬奈米粒子本身與分析物間的化學作用 力，或者藉由修飾具生物功能性分子與分析物產生 親和力作用 (如酵素與受質) 來作為 SALDI-MS 的 基質，不僅可以快速地於複雜的生物樣品中選擇出 特定的分析物，透過奈米粒子的聚集沉澱，亦可達 到 濃 縮 的 效 果 ， 未 來 在 診 斷 癌 症 指 標 (cancer markers) 及藥物研發上確實是具有很大的潛力。然 而截至目前而言，SALDI-MS 應用在代謝質體學及 蛋白質體學上仍有下列的問題需要克服。(1) 基質 干擾：在質量小於 1000 Da 下，仍有許多來自鹽類 和基質本身所形成之團簇干擾。(2) 偵測質量之上 限：當選用奈米粒子作為基材時，最高可偵測到約 26 kDa 之蛋白質樣品，若利用微米尺度粒子，只 能測到約為 12 kDa。(3) 靈敏度：利用 MALDI-MS 分析蛋白質樣品時，其偵測極限可達到 10–16 莫耳 等級，而一般以 SALDI-MS 分析時，大多只能達 到 10–11 莫耳。(4) 質量解析度 (mass resolution)：當 分析物分子量越大時，因其脫附游離更加不易，質 量解析度變差 (可能會有數百倍)。因此尋求具特異 性及高能量轉移效率之奈米材料仍是重要課題。另 外，為了讓 SALDI-MS 能真正應用於代謝質體學 及蛋白質體學之研究，利用數種功能性相異之奈米 圖 6. 金－碲複合奈米材料之電子顯微鏡 照片：(a) 啞鈴形狀、(b) 豌豆形狀、 (c) 珍珠鍊形狀。(d) 為 (a) 之材料於 高解析之電子顯微鏡底下之構形。 圖 7. 以 R6G 作為拉曼光譜分析物質，分別吸附 於：(a) 金－碲啞鈴、(b) 豌豆、(c) 珍珠鍊構 形之材料上，圖中 R6G 濃度分別為：8.5 ¥ 10–6、9.5 ¥ 10–10、1.8 ¥ 10–11。 Raman Shift (cm–1) 1800 1600 1400 1200 1000 800 600 Intensity (a.u.) (a) (b) (c) (a) (b) (c) (d)粒子，且同時使用不同發射波長雷射光源，亦是值 得重視之研究方向。 在金屬奈米材料應用於 SERS 方面，經由電磁 場增強效應的影響，導致表面增強拉曼散射效應的 產生機制，似乎越來越確定，就是金屬材料的表面 電漿共振所造成，且若激發雷射的波長越接近表面 電漿共振吸收波帶，其所可以誘導的電場會越大， 導致表面增強拉曼散射效應也會越大。經由這些經 驗，未來應該可以更進一步開發新的材料 (如金銀 複合奈米線) 來探討：是否有其他因素可以更增進 表面增強拉曼散射效應。另外，我們亦將專注於製 備具生物功能性之奈米材料，並以 SERS 來偵測生 物分子。
參考文獻
1. M. Fleischmann, P. J. Hendra, and A. J. McQuillan, Chem. Phys.
Lett., 26, 163 (1974).
2. M. Karas, D. Bachmann, and F. Hillenkamp, Anal. Chem., 57, 2935 (1985).
3. M. Karas, D. Bachmann, U. Bahr, and F. Hillenkamp, Int. J.
Mass Spectrom. Ion Processes, 78, 53 (1987).
4. M. Karas and F. Hillenkamp, Anal. Chem., 60, 2299 (1988). 5. R. S. Brown and J. J. Lennon, Anal. Chem., 67, 1998 (1995). 6. M. L.Vestal, P. Juhasz, and S. A. Martin, Rapid Commun. Mass
Spectrom., 9, 1044 (1995).
7. L. H. Cohen and A. I. Gusev, Anal. Bioanal. Chem., 373, 571 (2002). 8. K. Tanaka, H. Waki, Y. Ido, S. Akita, Y. Yoshida, and T. Yoshida,
Rapid Commun. Mass Spectrom., 2, 151 (1988).
9. J. Sunner, E. Dratz, and Y.-C. Chen, Anal. Chem., 67, 4335 (1995). 10. J. A. McLean, K. A. Stumpo, and D. H. Russell, J. Am. Chem.
Soc., 127, 5304 (2005).
11. K. S. McCully, Am. J. Pathol., 56, 111 (1969).
12. C. J. Boushey, S. A. A. Beresford, G. S. Omenn, and A. G. Motulsky, J. Am. Med. Assoc., 274, 1049 (1995).
13. G. Wu, Y.-Z. Fang, S. Yang, J. R. Lupton, and N. D. Turner, J.
Nutr., 134, 489 (2004).
14. S.-J. Chen and H.- T. Chang, Anal. Chem., 76, 3727 (2004). 15. Y.-F. Huang and H.-T. Chang, Anal. Chem., 78, 1485 (2006). 16. Y.-F. Huang and H.-T. Chang, Anal. Chem., 79, 4852 (2007). 17. A. Szewczyk and S. Pikua, Biochim. Biophys. Acta, 1365, 333
(1998).
18. C.-T. Chen and Y.-C. Chen, Anal. Chem., 76, 1453 (2004). 19. K.-H. Lee, C.-K. Chiang, Z.-H. Lin, and H.-T. Chang, Rapid
Commun. Mass Spectrom., 21, 2023 (2007).
20. A. Smekal, Naturwissenschaften, 11, 873 (1923). 21. C. V. Raman and K. S. Krishnan, Nature, 122, 169 (1928). 22. M. G. Albrecht and J. A. Creighton, J. Am. Chem. Soc., 99,
23. D. L. Jeanmaire and R. P. Van Duyne, J. Electroanal. Chem., 84, 1 (1977).
24. Y. Y. Yu, S. S. Chang, C. L. Lee, and C. R. Wang, J. Phys.
Chem., 101, 6661 (1997).
25. G. C. Schatz and R. P. Van Duyne, In Handbook of Vibrational
Spectroscopy; Chalmers, J. M., Griffiths, P. R., Eds.; John
Wiley & Sons: New York, 1, 759 (2002).
26. S. Nie and S. R. Emory, Science, 275, 1102 (1997).
27. J. B. Jackson, S. L. Westcott, L. R. Hirsch, J. L. West, and N. J. Halas, Appl. Phys. Lett., 82, 257 (2003).
28. (a) J. B. Jackson and N. J. Halas, J. Phys. Chem. B, 105, 2743 (2001). (b) E. Prodan, P. Nordlander and N. J. Halas, Nano
Letters, 3, 1411 (2003).
29 J. B. Jackson and N. J. Halas, Proc. Natl. Acad. Sci., 101, 17930 (2004).
30. Z.-Q. Tian, B. Ren, and D.-Y. Wu, J. Phys. Chem. B., 106, 9463 (2002).
31. Y. Xiong, J. M. McLellan, J. Chen, Y. Yin, Z.-Y. Li, and Y. Xia,
J. Am. Chem. Soc., 127, 17118 (2005).
32. I. Srnová, B. Vl ˇcková, and V. Baumruk, J. Mol. Stuct., 201, 410 (1997).
33. Z.-H. Lin and H.-T. Chang, Langmuir, 24, 365 (2008).
